Слайд 1


18 апреля 2012 г. Назовите линии чертежа
Описание слайда:
18 апреля 2012 г. Назовите линии чертежа

Слайд 2

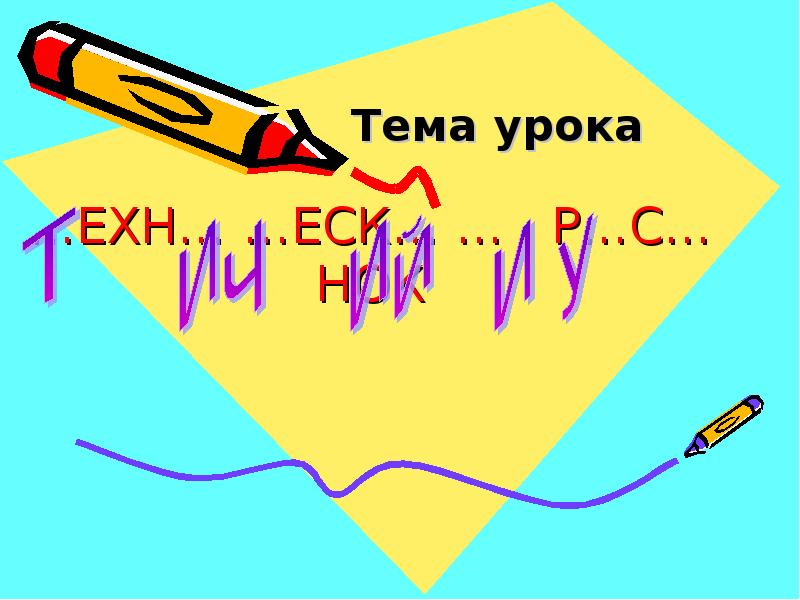

…ЕХН… …ЕСК… … Р…С…НОК Тема урока
Описание слайда:
…ЕХН… …ЕСК… … Р…С…НОК Тема урока

Слайд 3


Технический рисунок, слайд №3
Описание слайда:

Слайд 4


Технический рисунок
Описание слайда:
Технический рисунок

Слайд 5

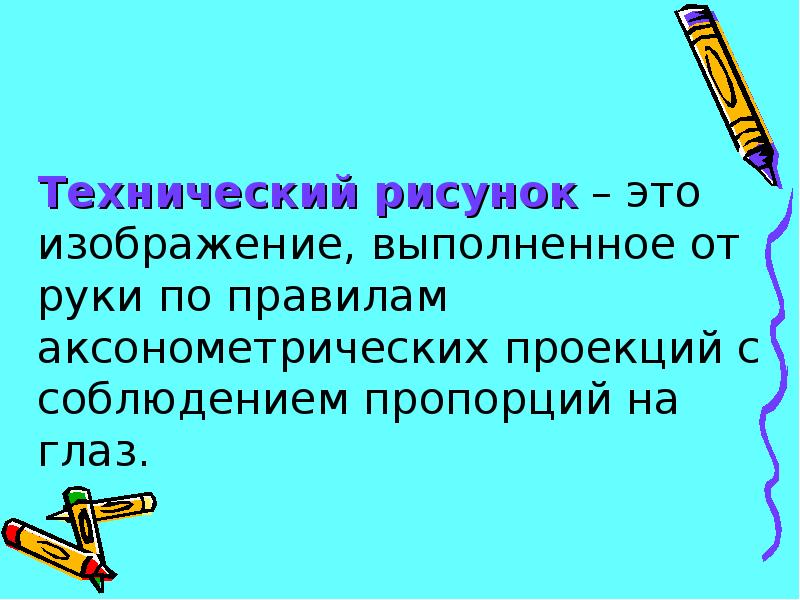

Технический рисунок – это изображение, выполненное от руки по правилам аксонометрических проекций с соблюдением пропорций на глаз.
Описание слайда:
Технический рисунок – это изображение, выполненное от руки по правилам аксонометрических проекций с соблюдением пропорций на глаз.

Слайд 6

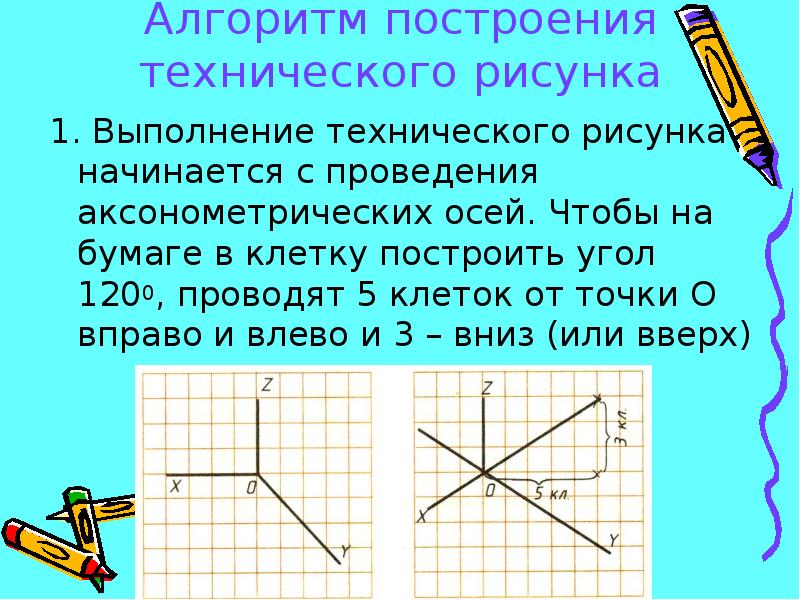

Алгоритм построения технического рисунка 1. Выполнение технического рисунка начинается с проведения аксонометрических осей. Чтобы на бумаге в клетку...
Описание слайда:
Алгоритм построения технического рисунка 1. Выполнение технического рисунка начинается с проведения аксонометрических осей. Чтобы на бумаге в клетку построить угол 1200, проводят 5 клеток от точки О вправо и влево и 3 – вниз (или вверх)

Слайд 7

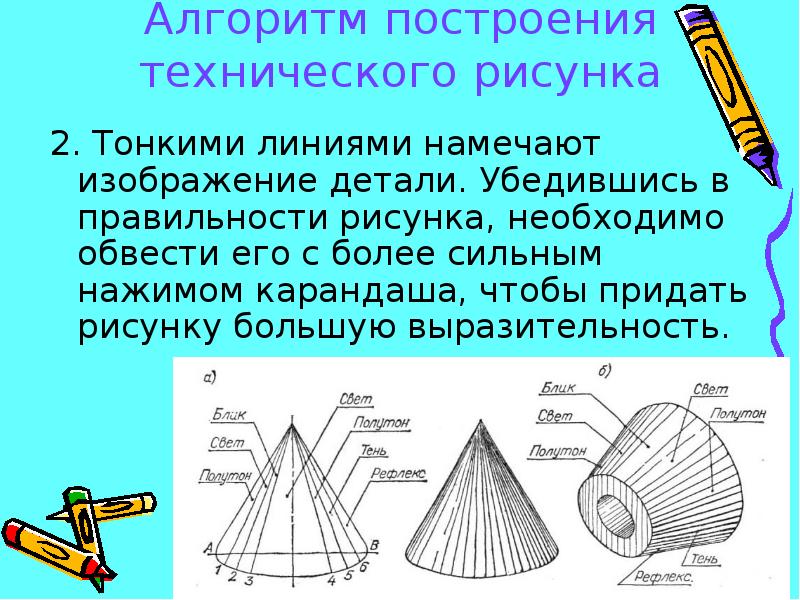

Алгоритм построения технического рисунка 2. Тонкими линиями намечают изображение детали. Убедившись в правильности рисунка, необходимо обвести его с...
Описание слайда:
Алгоритм построения технического рисунка 2. Тонкими линиями намечают изображение детали. Убедившись в правильности рисунка, необходимо обвести его с более сильным нажимом карандаша, чтобы придать рисунку большую выразительность.

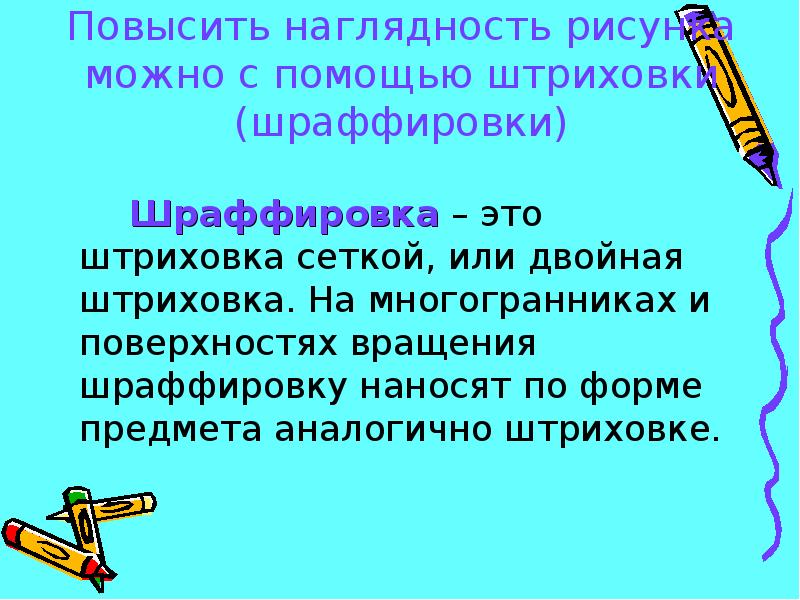

Слайд 8

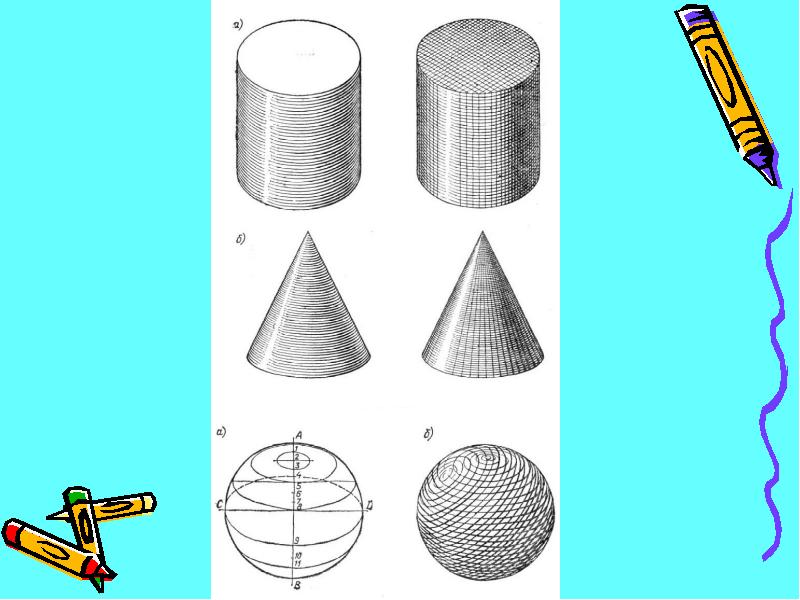

Повысить наглядность рисунка можно с помощью штриховки (шраффировки) Шраффировка – это штриховка сеткой, или двойная штриховка. На многогранниках и...
Описание слайда:
Повысить наглядность рисунка можно с помощью штриховки (шраффировки) Шраффировка – это штриховка сеткой, или двойная штриховка. На многогранниках и поверхностях вращения шраффировку наносят по форме предмета аналогично штриховке.

Слайд 9


Технический рисунок, слайд №9
Описание слайда:

Слайд 10

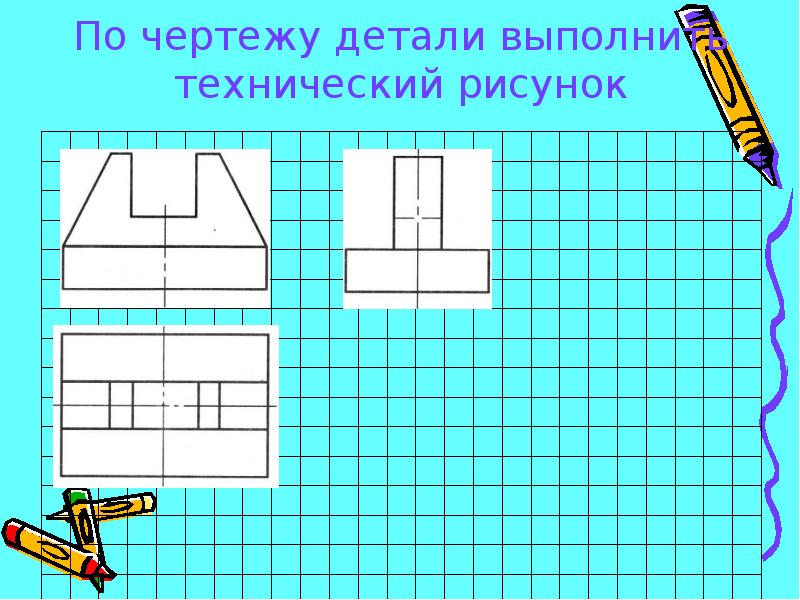

По чертежу детали выполнить технический рисунок
Описание слайда:
По чертежу детали выполнить технический рисунок

Слайд 11

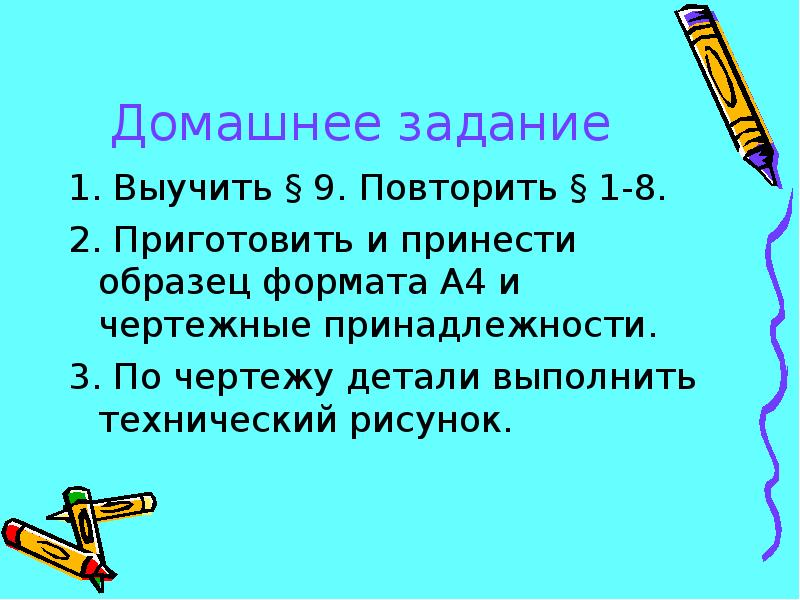

Домашнее задание 1. Выучить § 9. Повторить § 1-8. 2. Приготовить и принести образец формата А4 и чертежные принадлежности. 3. По чертежу детали...
Описание слайда:
Домашнее задание 1. Выучить § 9. Повторить § 1-8. 2. Приготовить и принести образец формата А4 и чертежные принадлежности. 3. По чертежу детали выполнить технический рисунок.

Слайд 12


По чертежу детали выполнить технический рисунок
Описание слайда:
По чертежу детали выполнить технический рисунок

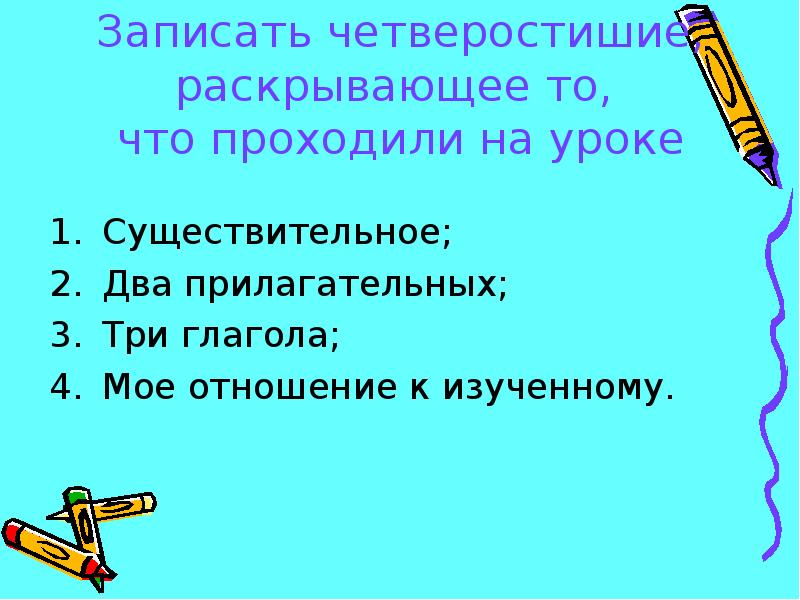

Слайд 13


Записать четверостишие, раскрывающее то, что проходили на уроке Существительное; Два прилагательных; Три глагола; Мое отношение к изученному.
Описание слайда:
Записать четверостишие, раскрывающее то, что проходили на уроке Существительное; Два прилагательных; Три глагола; Мое отношение к изученному.
