Слайд 1


Геометрические построения, слайд №1
Описание слайда:

Слайд 2


Геометрические построения, слайд №2
Описание слайда:

Слайд 3


2.1. Сопряжение линий Сопряжение - это плавный переход одной линии в другую.
Описание слайда:
2.1. Сопряжение линий Сопряжение - это плавный переход одной линии в другую.

Слайд 4

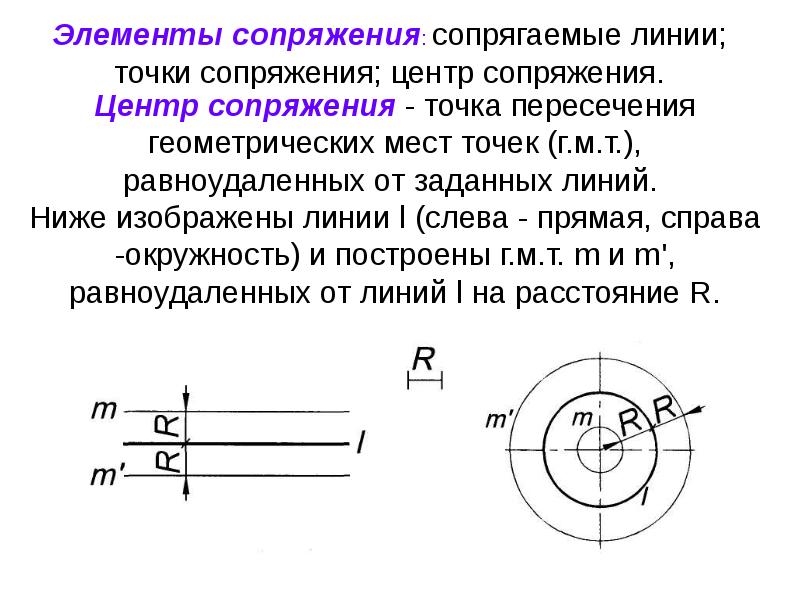

Центр сопряжения - точка пересечения геометрических мест точек (г.м.т.), равноудаленных от заданных линий. Ниже изображены линии l (слева - прямая,...
Описание слайда:
Центр сопряжения - точка пересечения геометрических мест точек (г.м.т.), равноудаленных от заданных линий. Ниже изображены линии l (слева - прямая, справа -окружность) и построены г.м.т. m и m', равноудаленных от линий l на расстояние R.

Слайд 5

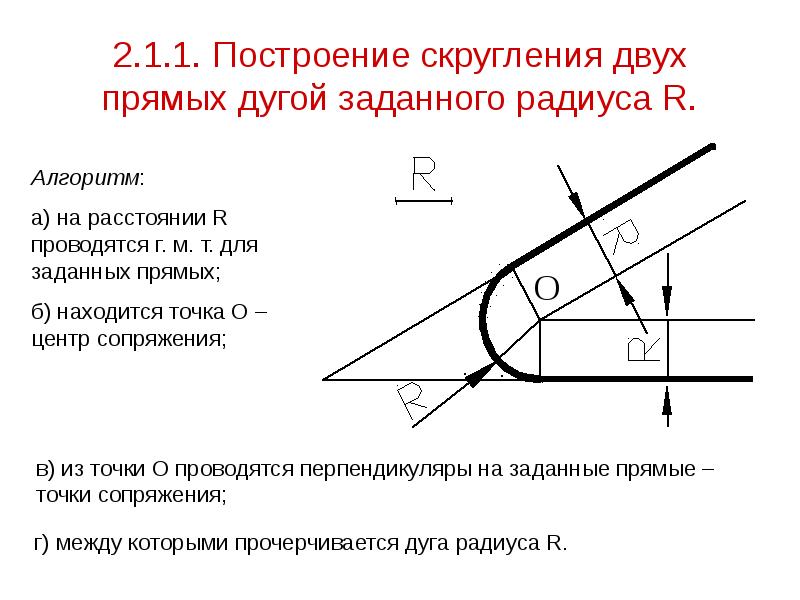

2.1.1. Построение скругления двух прямых дугой заданного радиуса R.
Описание слайда:
2.1.1. Построение скругления двух прямых дугой заданного радиуса R.

Слайд 6


2.1.2. Построение сопряжения дуги радиуса R1 и прямой линии дугой заданного радиуса R. в) определяются точки сопряжения: из точки 0 на заданную...
Описание слайда:
2.1.2. Построение сопряжения дуги радиуса R1 и прямой линии дугой заданного радиуса R. в) определяются точки сопряжения: из точки 0 на заданную прямую опускается перпендикуляр и точка 0 соединяется с центром заданной окружности; г) между точками сопряжения проводится дуга радиуса R.

Слайд 7


Геометрические построения, слайд №7
Описание слайда:

Слайд 8


Геометрические построения, слайд №8
Описание слайда:

Слайд 9


Геометрические построения, слайд №9
Описание слайда:

Слайд 10

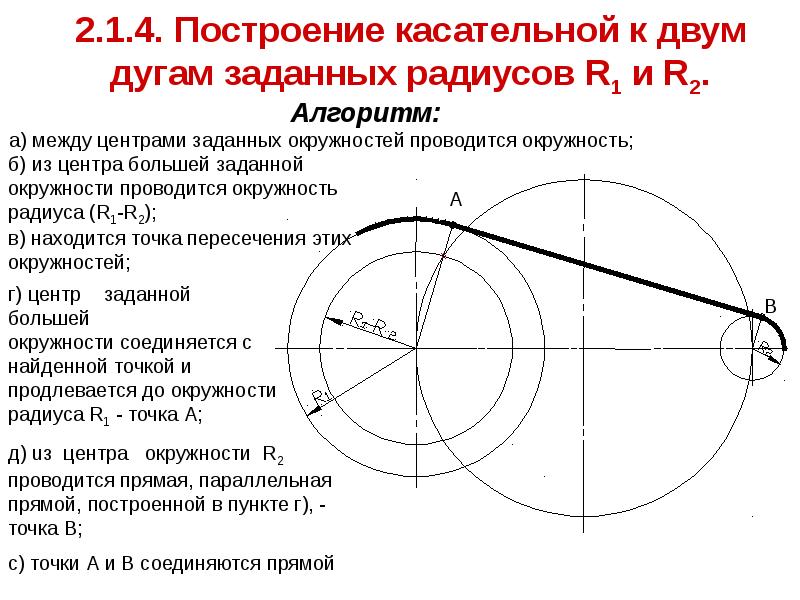

2.1.4. Построение касательной к двум дугам заданных радиусов R1 и R2.
Описание слайда:
2.1.4. Построение касательной к двум дугам заданных радиусов R1 и R2.

Слайд 11


Геометрические построения, слайд №11
Описание слайда:

Слайд 12


Геометрические построения, слайд №12
Описание слайда:

Слайд 13


Геометрические построения, слайд №13
Описание слайда:

Слайд 14


Геометрические построения, слайд №14
Описание слайда:

Слайд 15


Геометрические построения, слайд №15
Описание слайда:

Слайд 16


Геометрические построения, слайд №16
Описание слайда:
