Проекционное черчение с элементами начертательной геометрии

Слайд 2

Описание слайда:

Проекционное черчение. Пpавила изобpажения пpедметов на чеpтежах устанавливает ГОСТ 2.305. В соответствии с ГОСТом изобpажения пpедметов должны выполняться по методу пpямоугольного пpоециpования на плоскость. Построение проекций предметов (геометрических тел) на чертежах является содержанием проекционного черчения.

Слайд 3

Описание слайда:

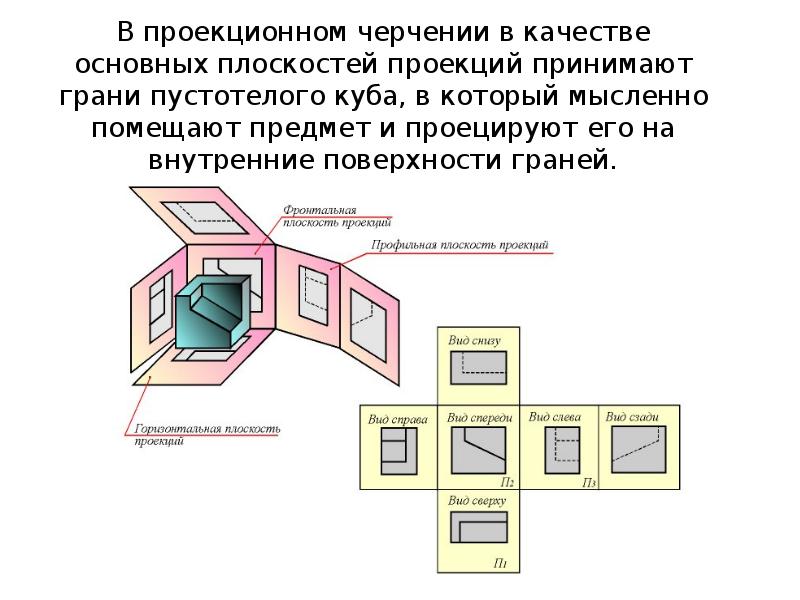

В проекционном черчении в качестве основных плоскостей пpоекций пpинимают гpани пустотелого куба, в котоpый мысленно помещают пpедмет и пpоециpуют его на внутpенние повеpхности гpаней.

Слайд 4

Описание слайда:

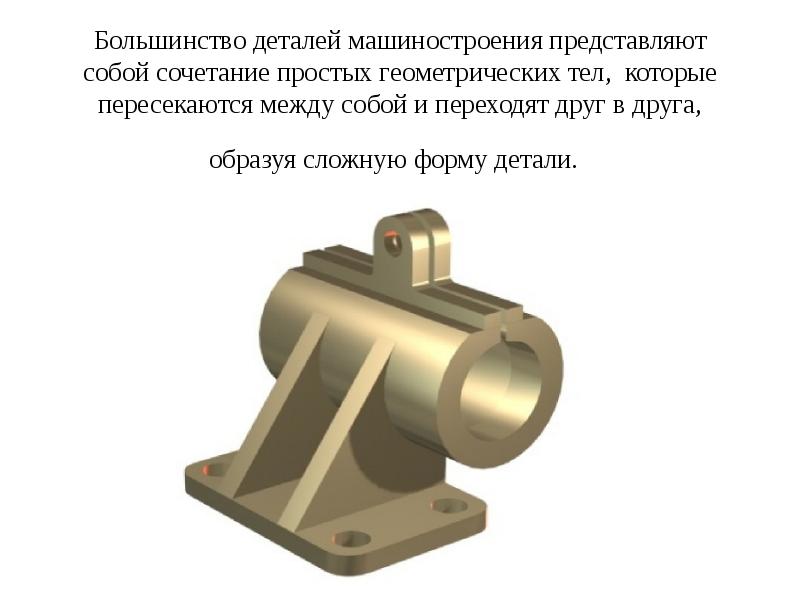

Большинство деталей машиностроения представляют собой сочетание простых геометрических тел, которые пересекаются между собой и переходят друг в друга, образуя сложную форму детали.

Слайд 5

Описание слайда:

Базовые геометрические тела

Слайд 6

Описание слайда:

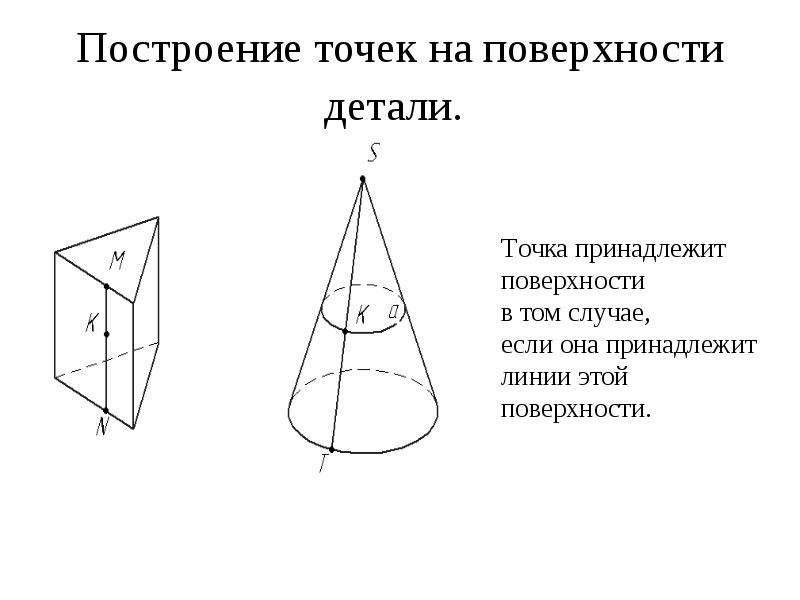

Построение точек на поверхности детали.

Слайд 7

Описание слайда:

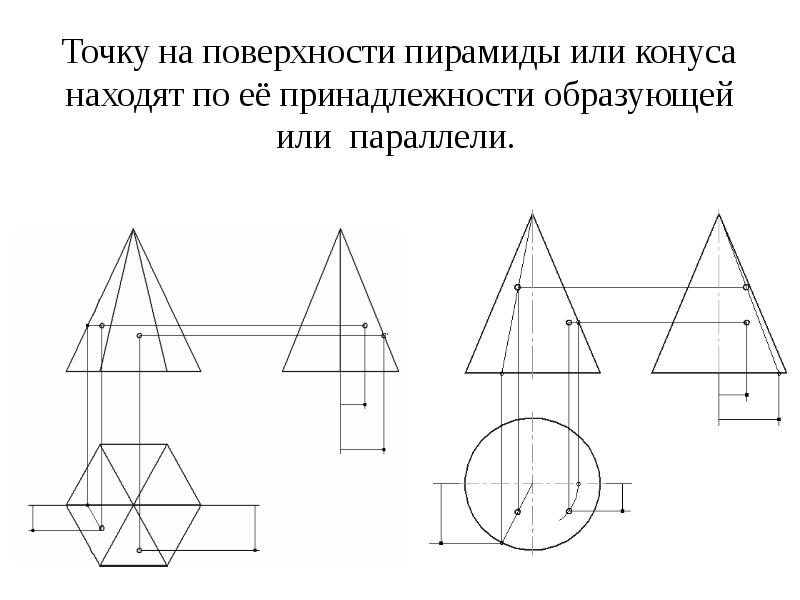

Точку на поверхности пирамиды или конуса находят по её принадлежности образующей или параллели.

Слайд 8

Описание слайда:

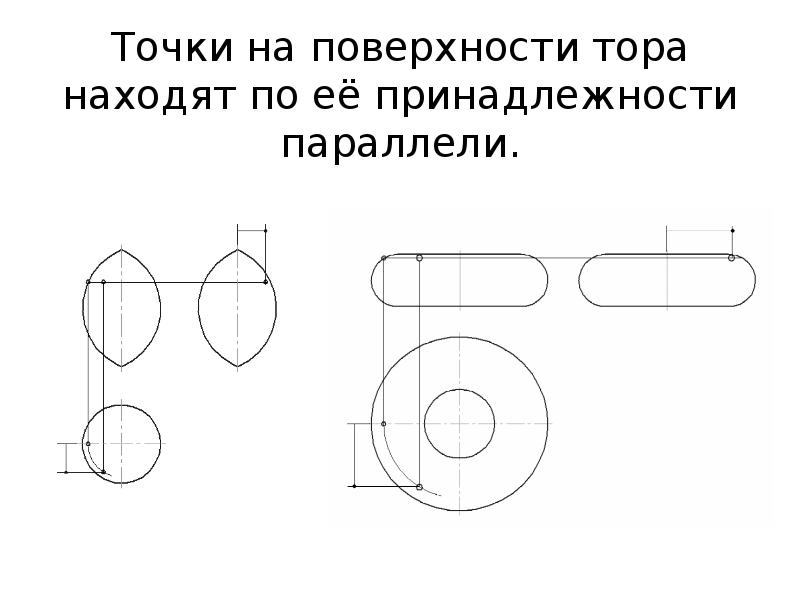

Точки на поверхности тора находят по её принадлежности параллели.

Слайд 9

Описание слайда:

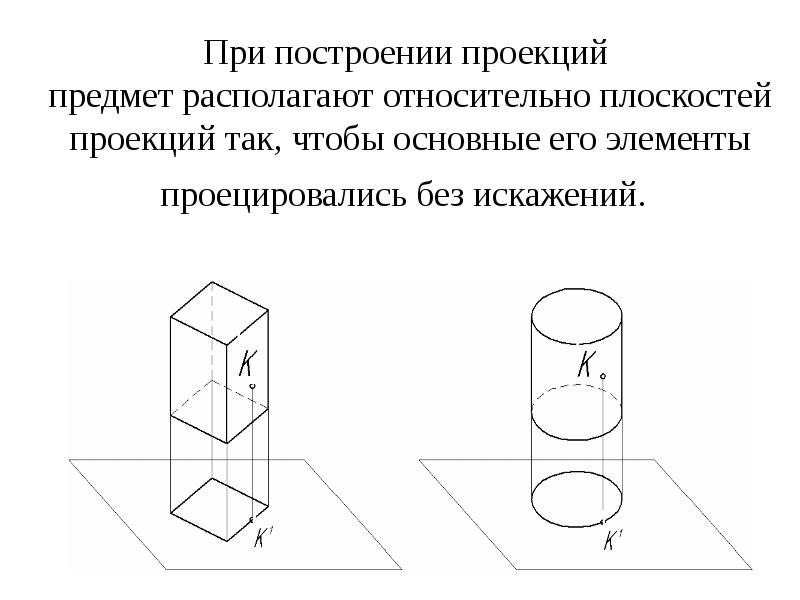

При построении проекций предмет располагают относительно плоскостей проекций так, чтобы основные его элементы проецировались без искажений.

Слайд 10

Описание слайда:

Чертеж выполняется без указания осей проекций. Например, для построения, профильной проекции передней грани призмы измеряют отрезок, выражающий координату этой грани, на горизонтальной проекции, и откладывают его на профильной проекции.

Слайд 11

Описание слайда:

Чтение изображения начинают с чтения линий на чертеже. Для правильной шестиугольной призмы горизонтальная проекция представляет собой шестиугольник, каждая из сторон которого является проекцией боковой грани, а вершины – проекциями боковых ребер призмы.

Слайд 12

Описание слайда:

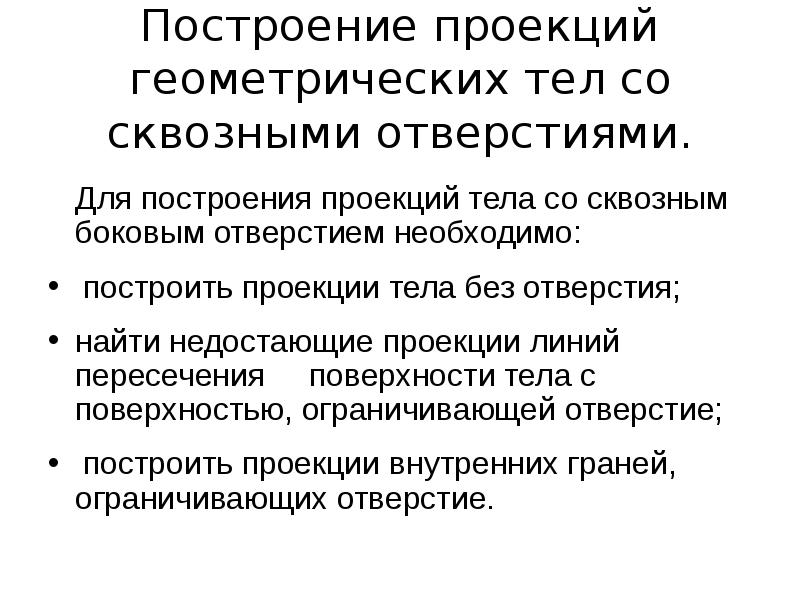

Построение проекций геометрических тел со сквозными отверстиями. Для построения проекций тела со сквозным боковым отверстием необходимо: построить проекции тела без отверстия; найти недостающие проекции линий пересечения поверхности тела с поверхностью, ограничивающей отверстие; построить проекции внутренних граней, ограничивающих отверстие.

Слайд 13

Описание слайда:

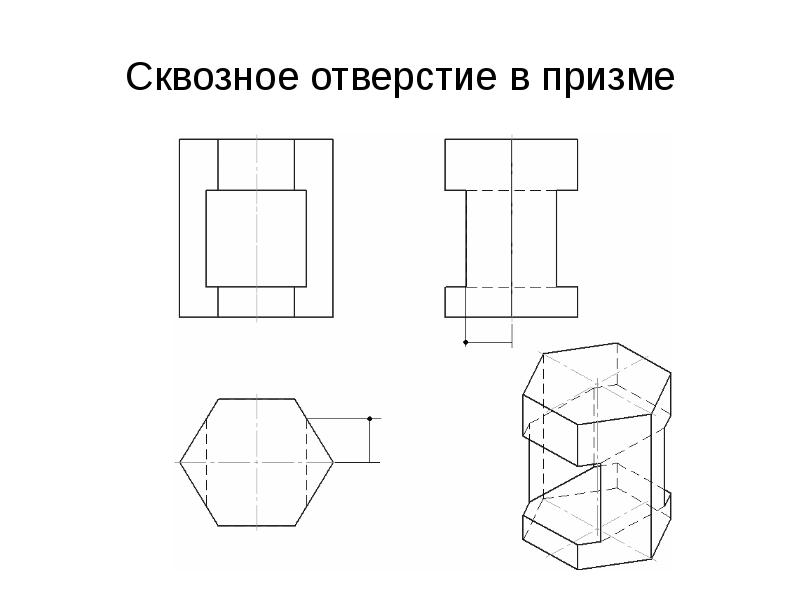

Сквозное отверстие в призме

Слайд 14

Описание слайда:

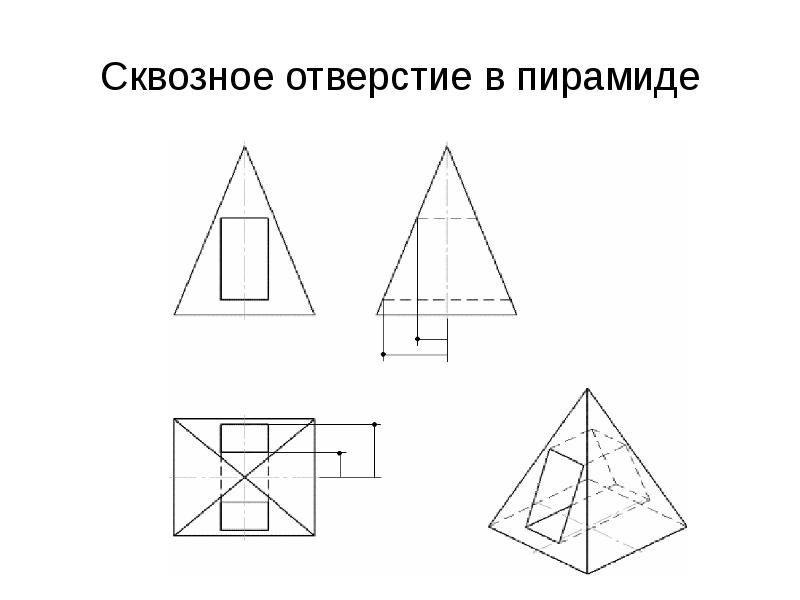

Сквозное отверстие в пирамиде

Слайд 15

Описание слайда:

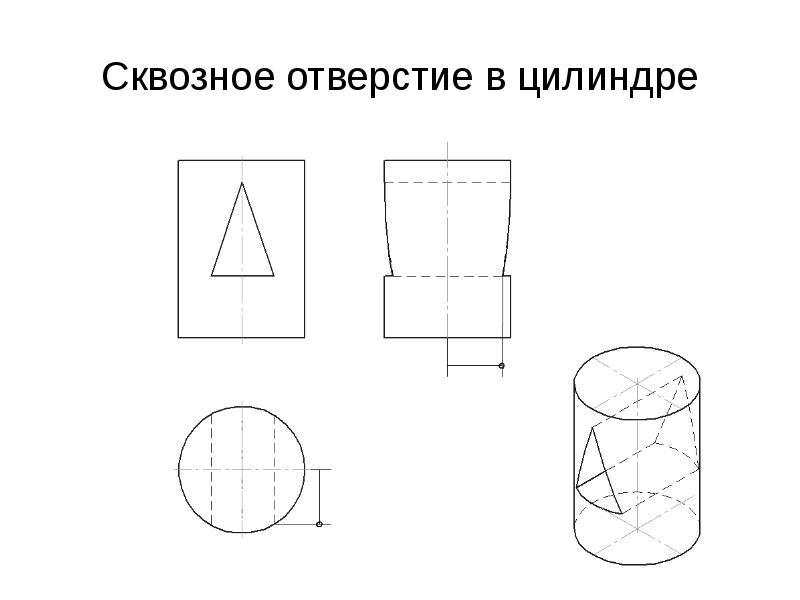

Сквозное отверстие в цилиндре

Слайд 16

Описание слайда:

Сквозное отверстие в цилиндре

Слайд 17

Описание слайда:

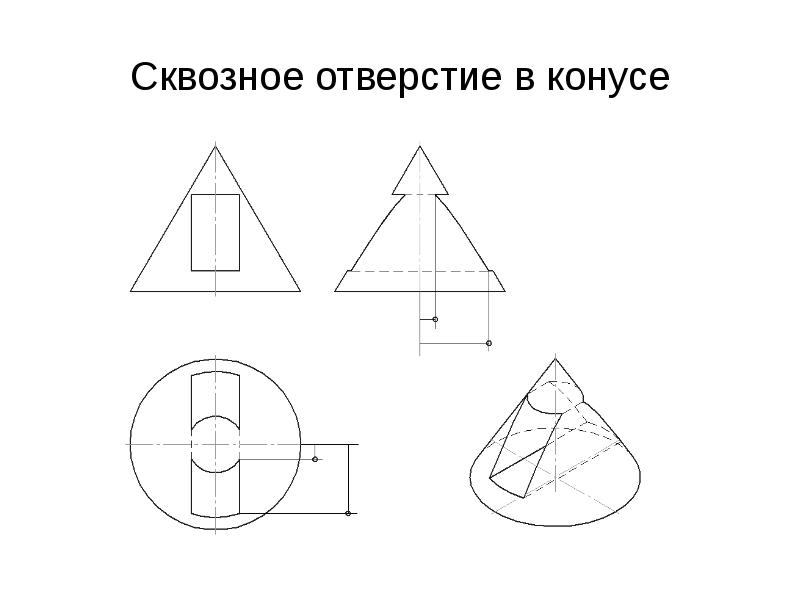

Сквозное отверстие в конусе

Слайд 18

Описание слайда:

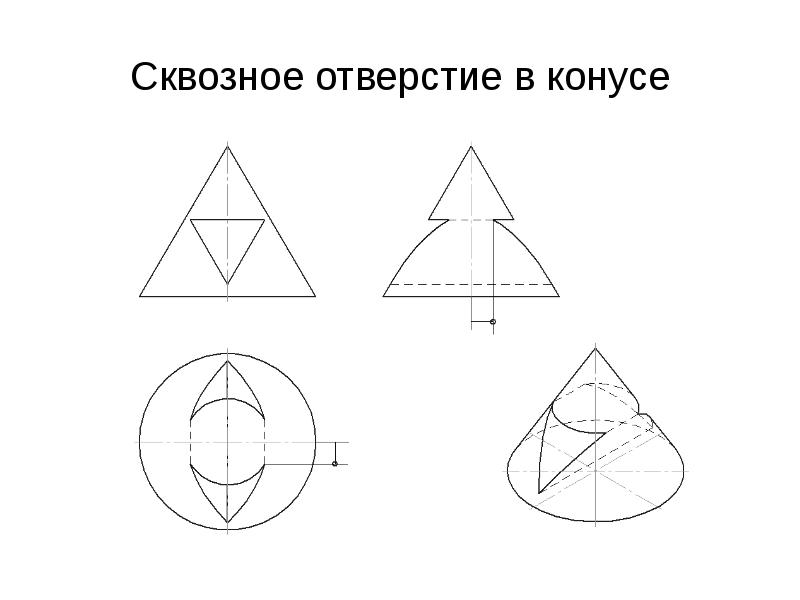

Сквозное отверстие в конусе

Слайд 19

Описание слайда:

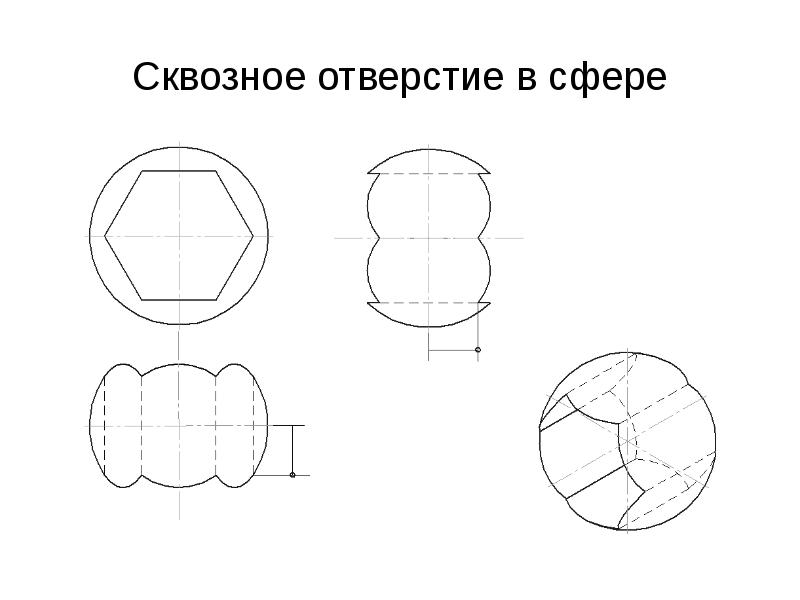

Сквозное отверстие в сфере

Слайд 20

Описание слайда:

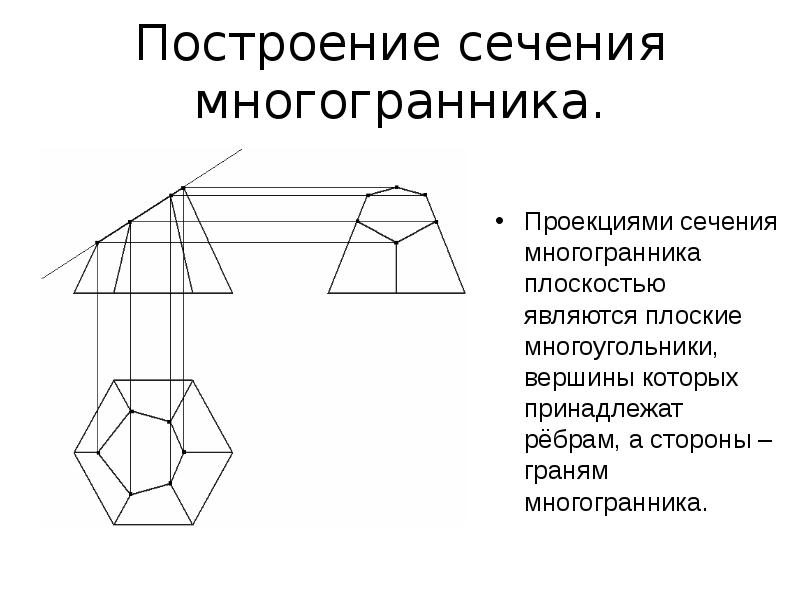

Построение сечения многогранника. Проекциями сечения многогранника плоскостью являются плоские многоугольники, вершины которых принадлежат рёбрам, а стороны – граням многогранника.

Слайд 21

Описание слайда:

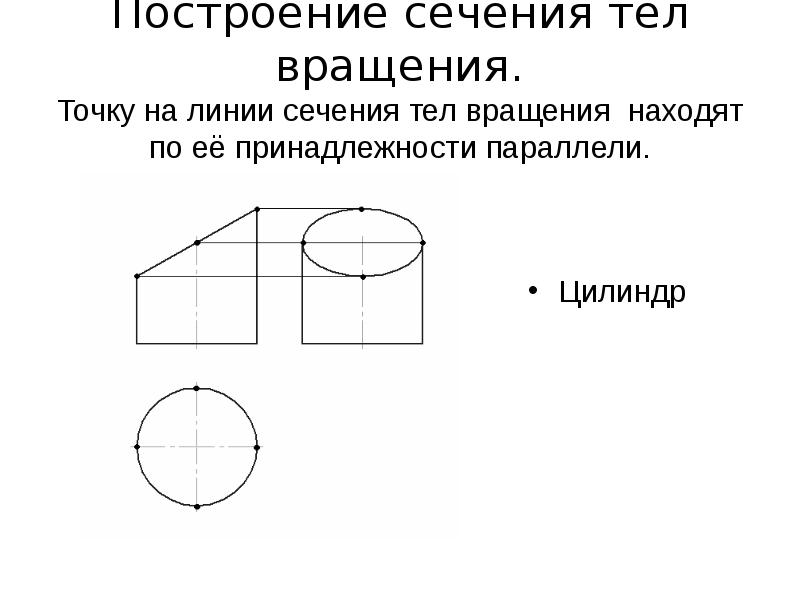

Построение сечения тел вращения. Точку на линии сечения тел вращения находят по её принадлежности параллели. Цилиндр

Слайд 22

Описание слайда:

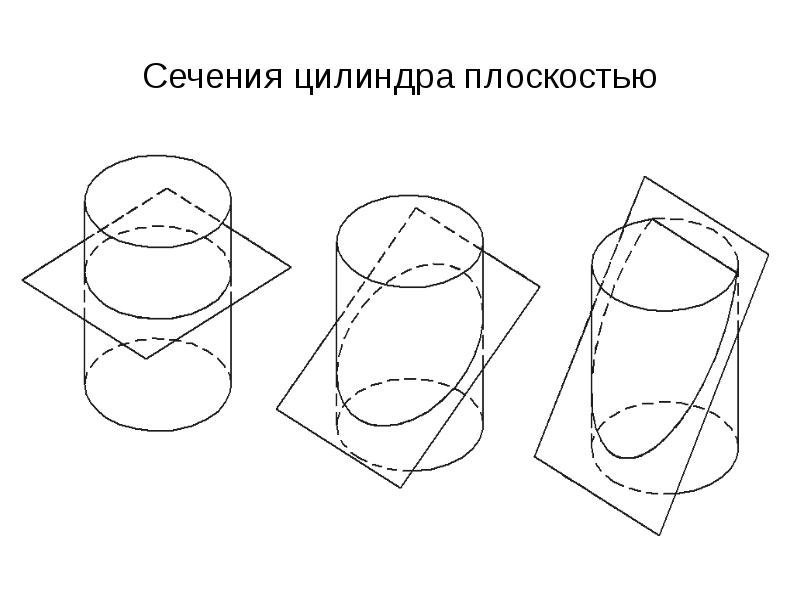

Сечения цилиндра плоскостью

Слайд 23

Описание слайда:

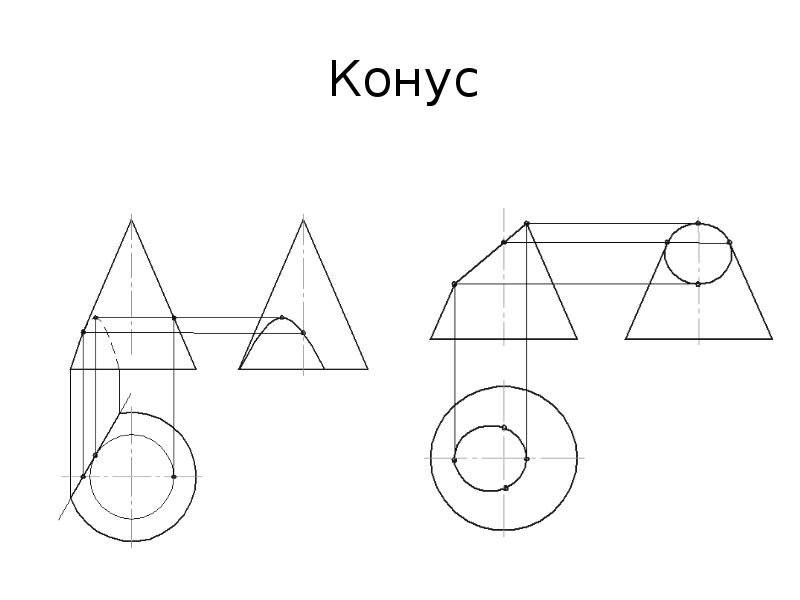

Конус

Слайд 24

Описание слайда:

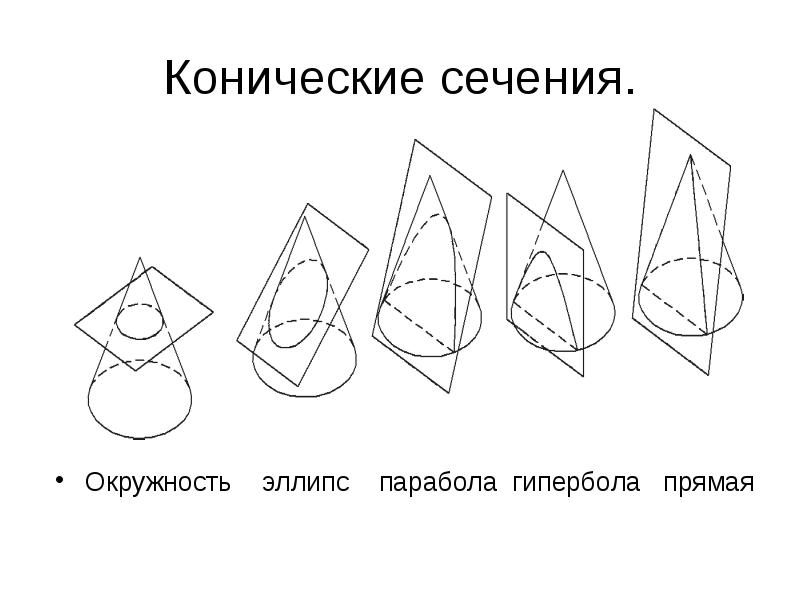

Конические сечения. Окружность эллипс парабола гипербола прямая

Слайд 25

Описание слайда:

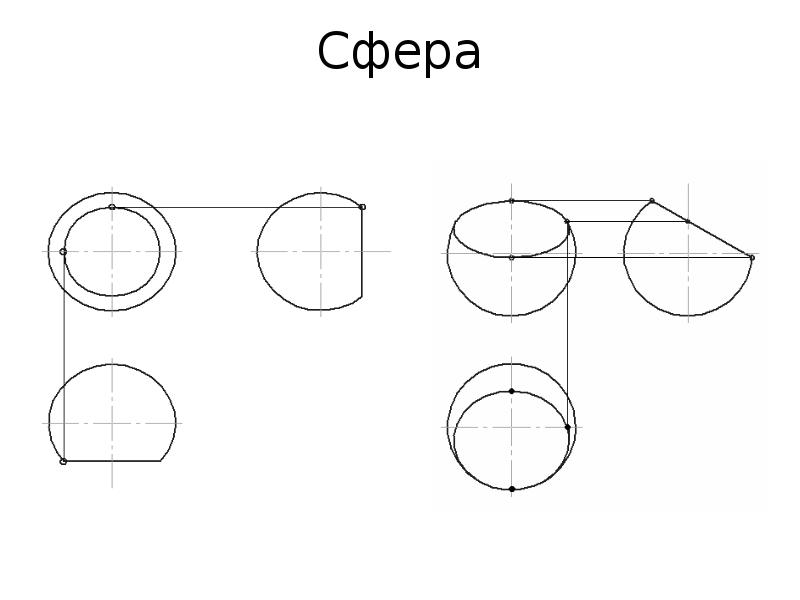

Сфера

Слайд 26

Описание слайда:

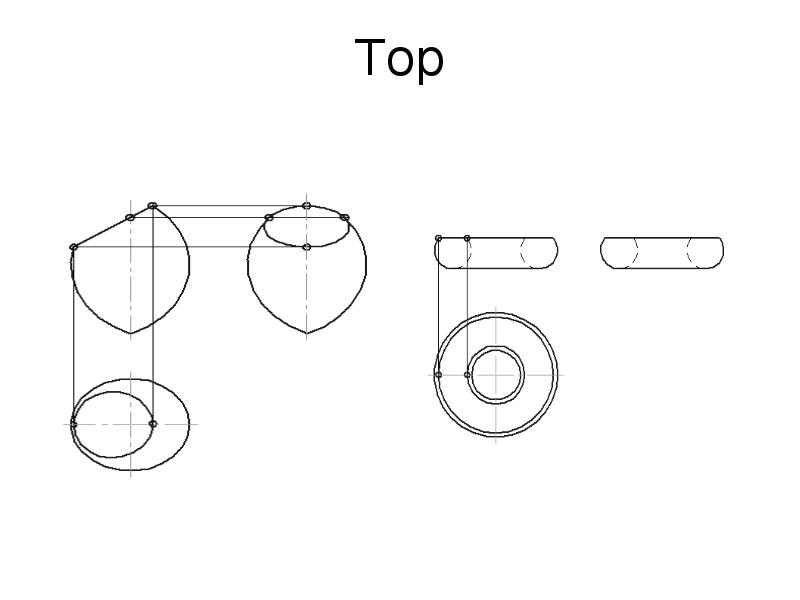

Тор

Слайд 27

Описание слайда:

Построение разрезов. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней

Слайд 28

Описание слайда:

Построение разрезов. Здесь изображен прямой круговой цилиндр со сквозными призматическими отверстиями. Вид спереди предмета соединен с его фронтальным разрезом а вид слева – с профильным разрезом.

Слайд 29

Описание слайда:

Построение линий среза и перехода. Часто детали в машиностроении бывают усечены плоскостями различного положения. В этом случае линии сечения называются линиями среза.

Слайд 30

Описание слайда:

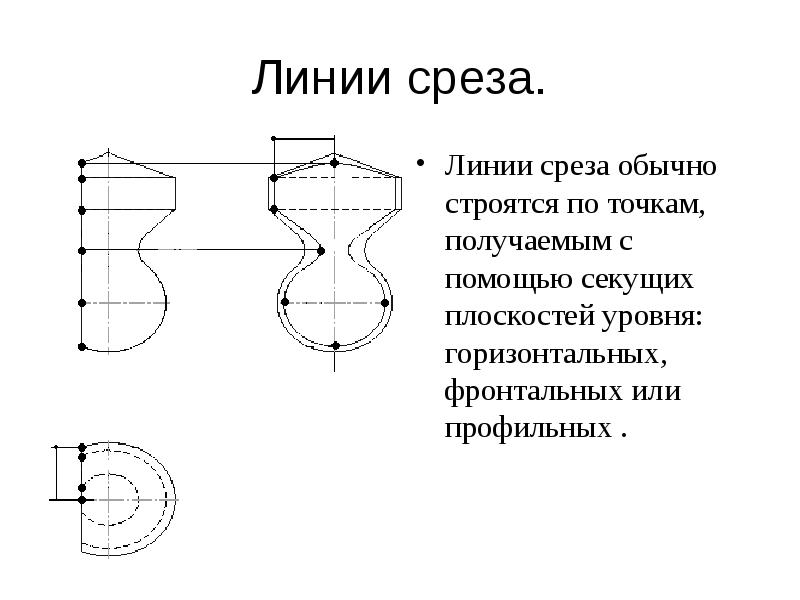

Линии среза. Линии среза обычно строятся по точкам, получаемым с помощью секущих плоскостей уровня: горизонтальных, фронтальных или профильных .

Слайд 31

Описание слайда:

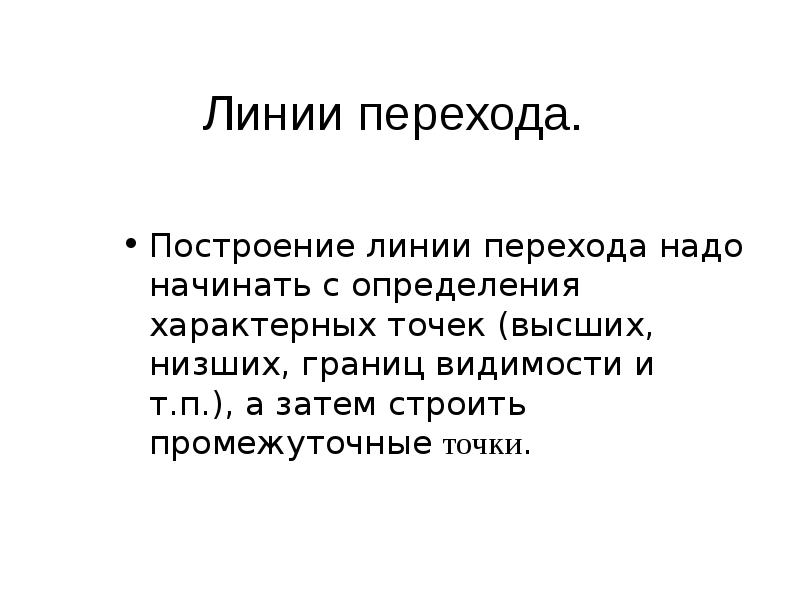

Линии перехода. Построение линии перехода надо начинать с определения характерных точек (высших, низших, границ видимости и т.п.), а затем строить промежуточные точки.

Слайд 32

Описание слайда:

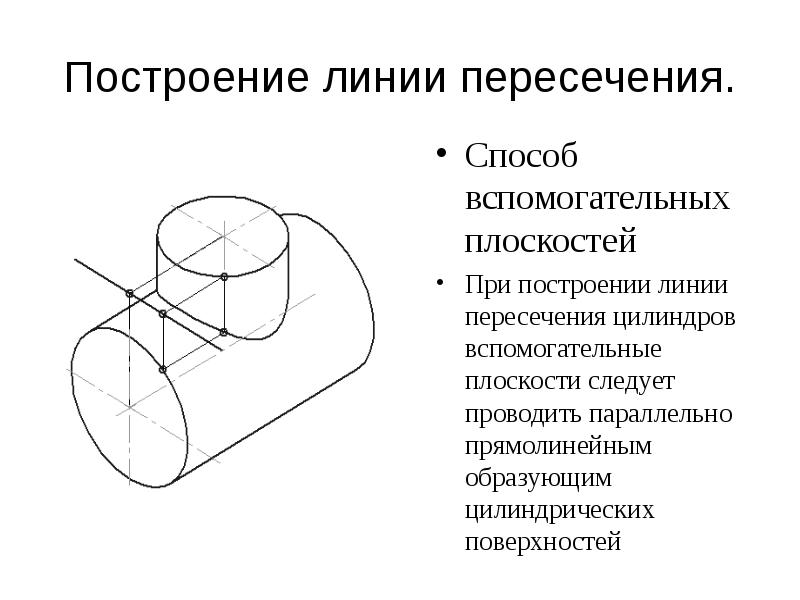

Построение линии пересечения. Способ вспомогательных плоскостей Пpи постpоении линии пеpесечения цилиндpов вспомогательные плоскости следует пpоводить паpаллельно пpямолинейным обpазующим цилиндpических повеpхностей

Слайд 33

Описание слайда:

Пересечения цилиндров

Слайд 34

Описание слайда:

Построение линии пересечения. Пpи постpоении линии пеpесечения конуса с цилиндpом следует использовать вспомогательные плоскости, пpоходящие чеpез веpшину конуса паpаллельно обpазующей цилиндpа

Слайд 35

Описание слайда:

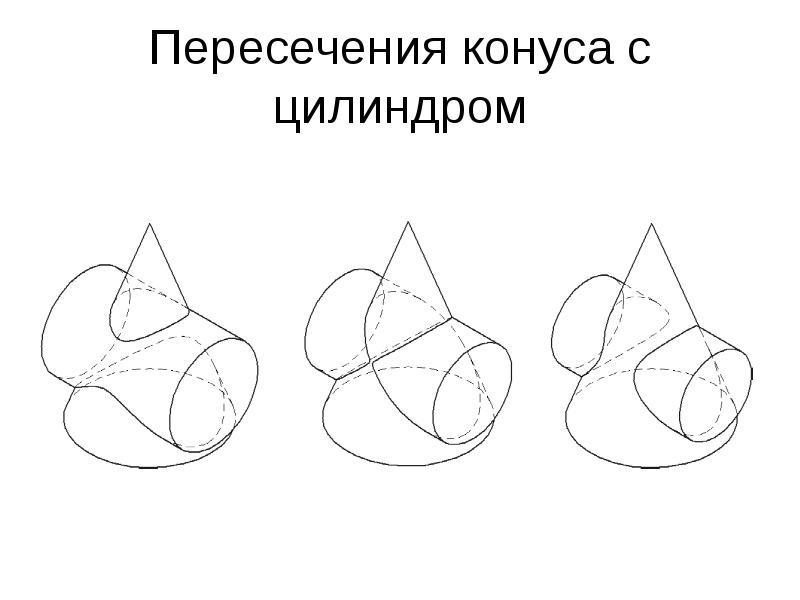

Пересечения конуса с цилиндром

Слайд 36

Описание слайда:

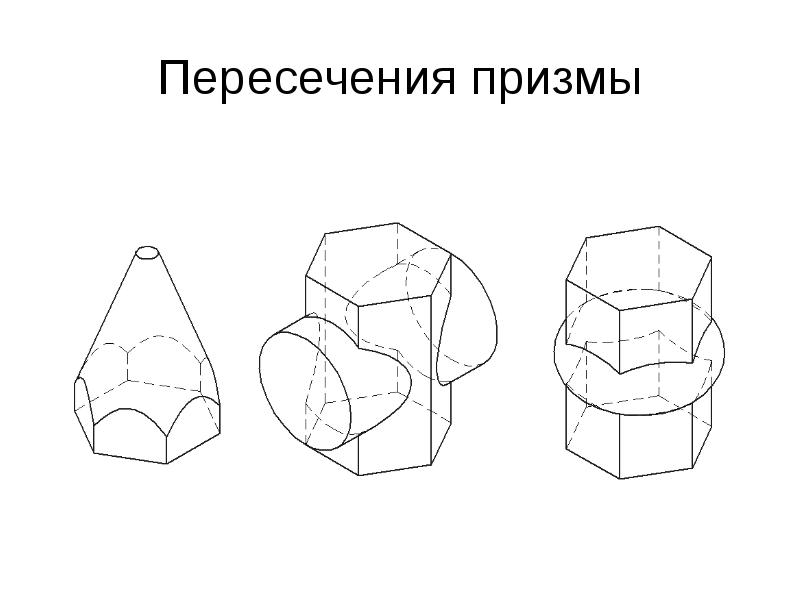

Пересечения призмы

Слайд 37

Описание слайда:

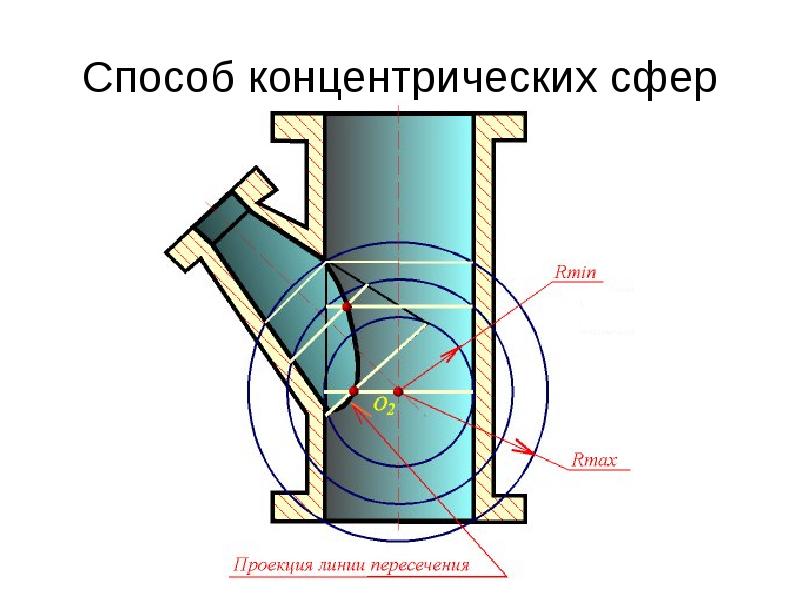

Способ концентрических сфер

Слайд 38

Описание слайда:

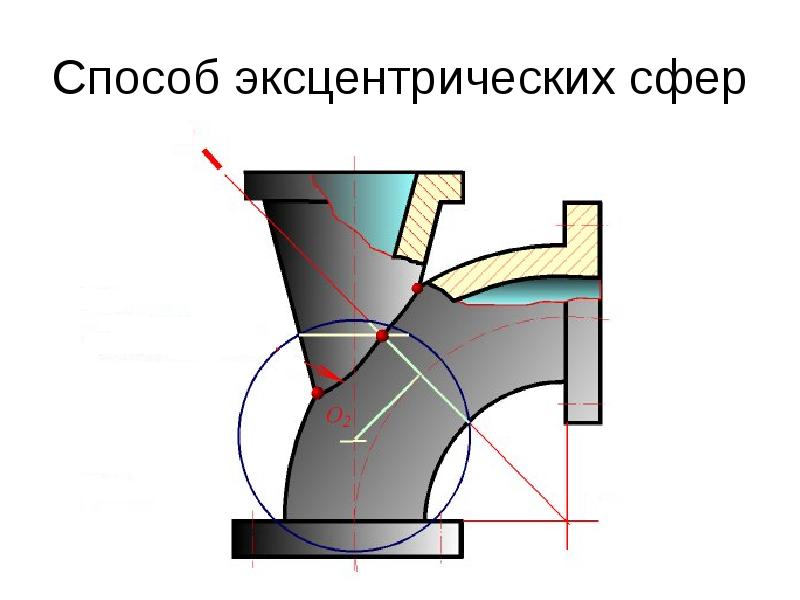

Способ эксцентрических сфер

Слайд 39

Описание слайда:

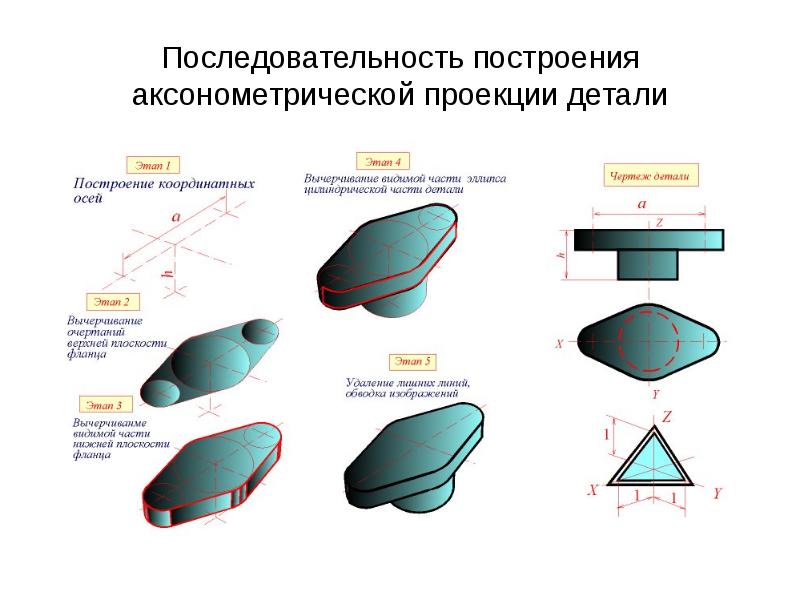

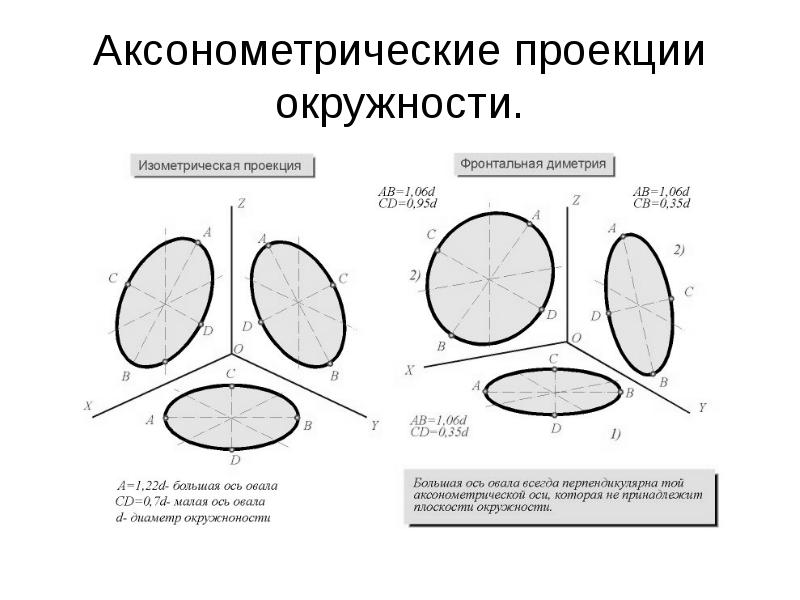

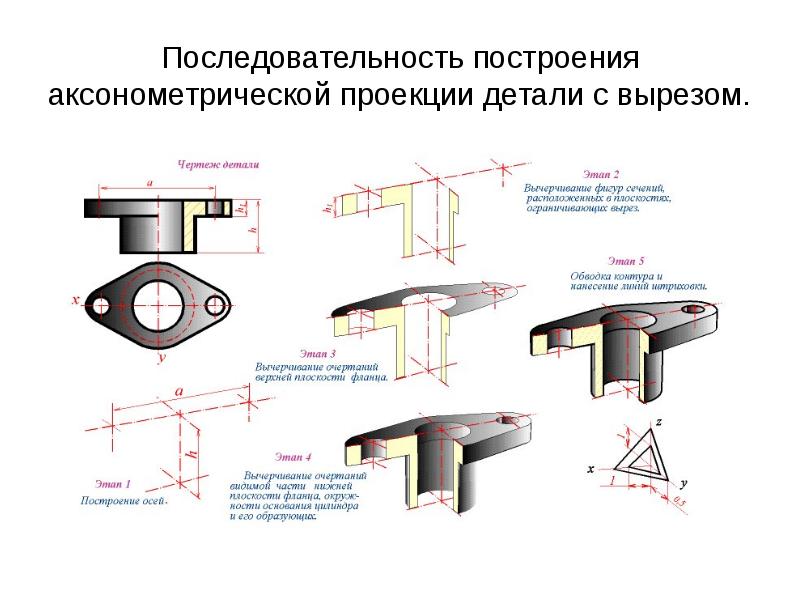

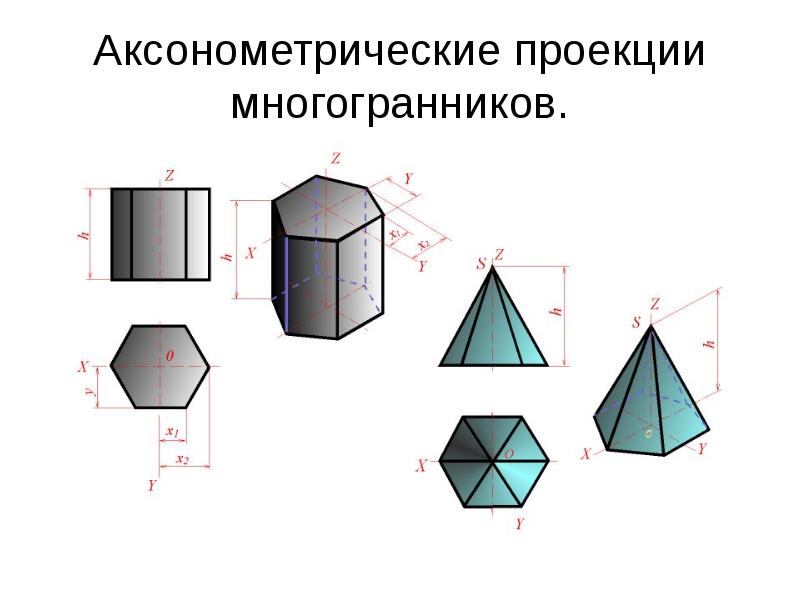

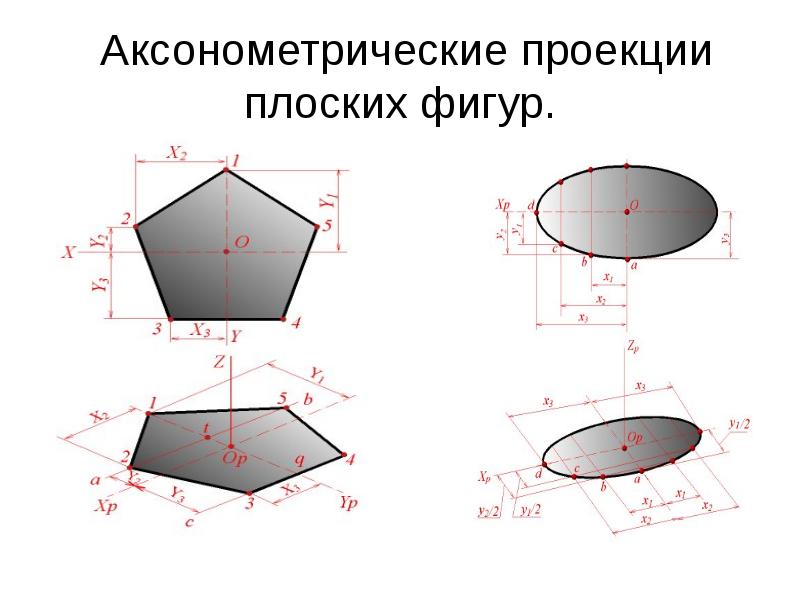

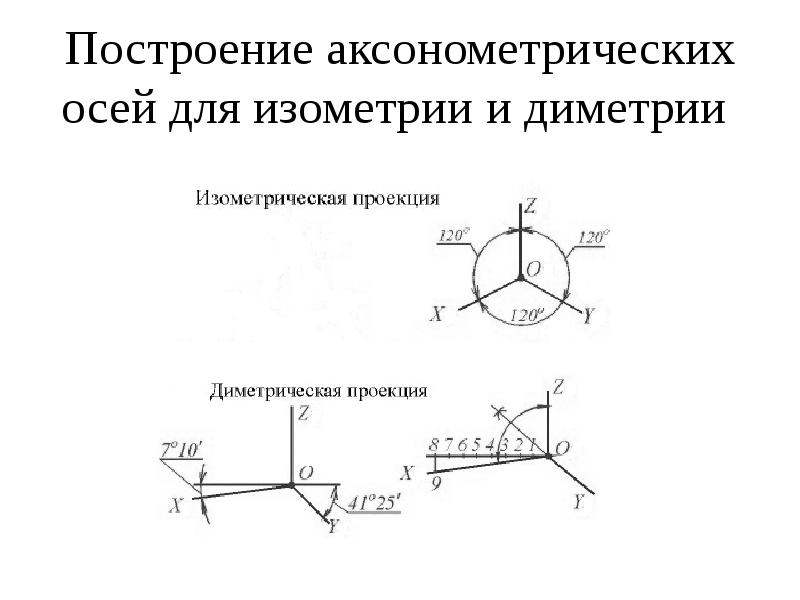

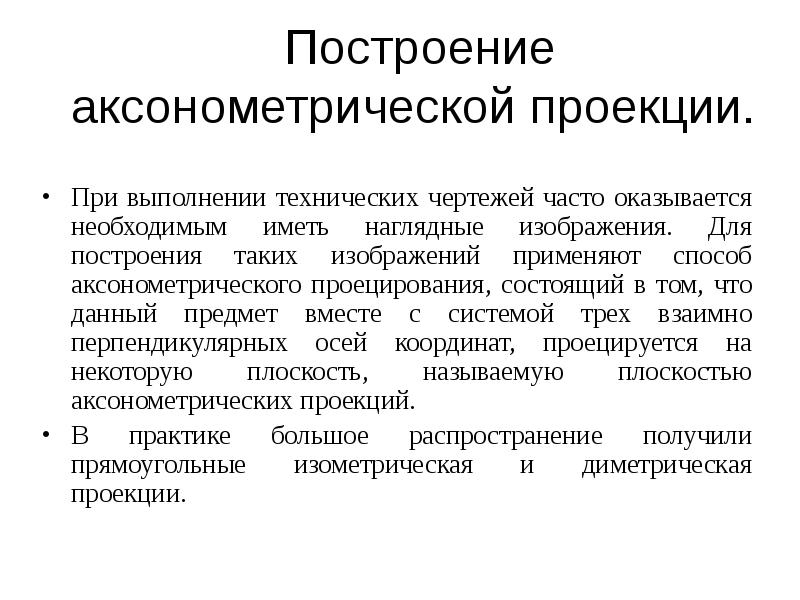

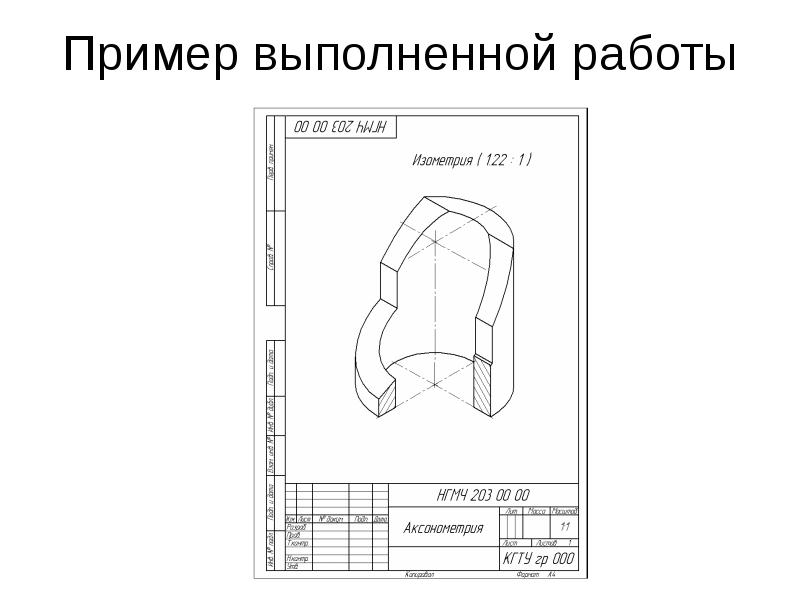

Построение аксонометрической проекции. Пpи выполнении технических чеpтежей часто оказывается необходимым иметь наглядные изобpажения. Для постpоения таких изобpажений пpименяют способ аксонометpического пpоециpования, состоящий в том, что данный пpедмет вместе с системой тpех взаимно пеpпендикуляpных осей кооpдинат, пpоециpуется на некотоpую плоскость, называемую плоскостью аксонометpических пpоекций. В пpактике большое pаспpостpанение получили пpямоугольные изометpическая и диметpическая пpоекции.
