Слайд 1


Резьба. Крепёжные изделия
Описание слайда:
Резьба. Крепёжные изделия

Слайд 2

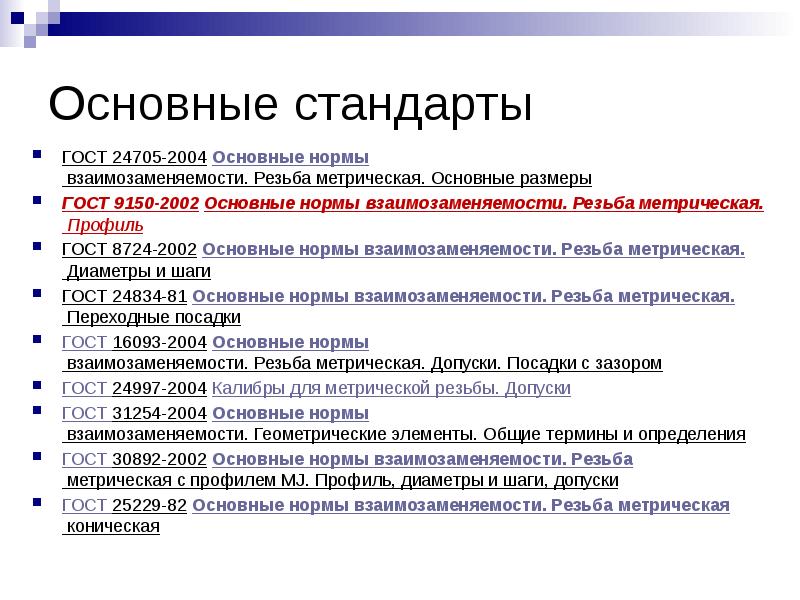

Основные стандарты ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры ГОСТ 9150-2002 Основные нормы...
Описание слайда:
Основные стандарты ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры ГОСТ 9150-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Профиль ГОСТ 8724-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги ГОСТ 24834-81 Основные нормы взаимозаменяемости. Резьба метрическая. Переходные посадки ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором ГОСТ 24997-2004 Калибры для метрической резьбы. Допуски ГОСТ 31254-2004 Основные нормы взаимозаменяемости. Геометрические элементы. Общие термины и определения ГОСТ 30892-2002 Основные нормы взаимозаменяемости. Резьба метрическая с профилем MJ. Профиль, диаметры и шаги, допуски ГОСТ 25229-82 Основные нормы взаимозаменяемости. Резьба метрическая коническая

Слайд 3

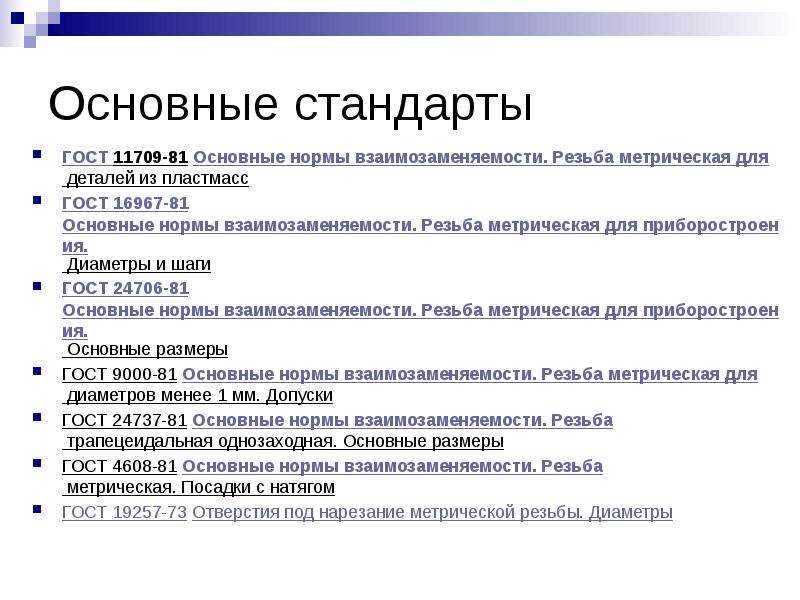

Основные стандарты ГОСТ 11709-81 Основные нормы взаимозаменяемости. Резьба метрическая для деталей из пластмасс ГОСТ 16967-81 Основные нормы...
Описание слайда:
Основные стандарты ГОСТ 11709-81 Основные нормы взаимозаменяемости. Резьба метрическая для деталей из пластмасс ГОСТ 16967-81 Основные нормы взаимозаменяемости. Резьба метрическая для приборостроения. Диаметры и шаги ГОСТ 24706-81 Основные нормы взаимозаменяемости. Резьба метрическая для приборостроения. Основные размеры ГОСТ 9000-81 Основные нормы взаимозаменяемости. Резьба метрическая для диаметров менее 1 мм. Допуски ГОСТ 24737-81 Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Основные размеры ГОСТ 4608-81 Основные нормы взаимозаменяемости. Резьба метрическая. Посадки с натягом ГОСТ 19257-73 Отверстия под нарезание метрической резьбы. Диаметры

Слайд 4


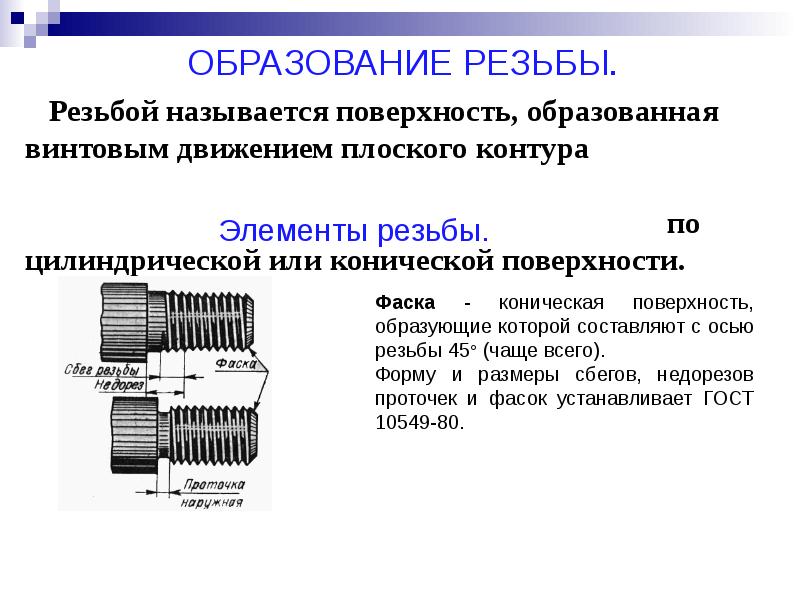

Резьба. Крепёжные изделия, слайд №4
Описание слайда:

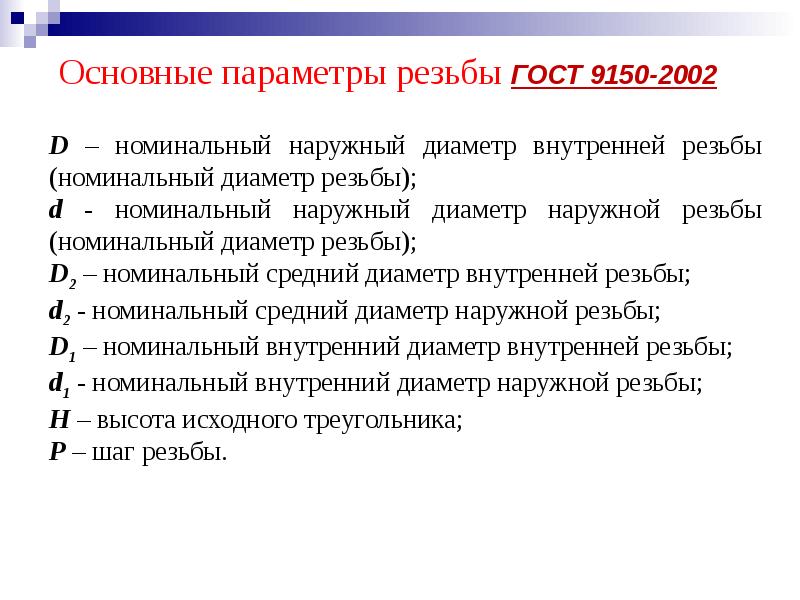

Слайд 5


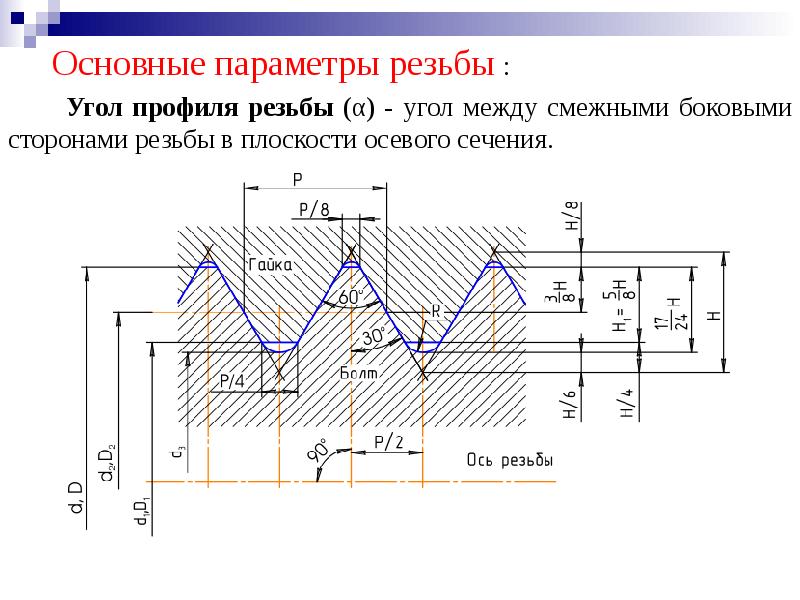

Резьба. Крепёжные изделия, слайд №5
Описание слайда:

Слайд 6


Резьба. Крепёжные изделия, слайд №6
Описание слайда:

Слайд 7


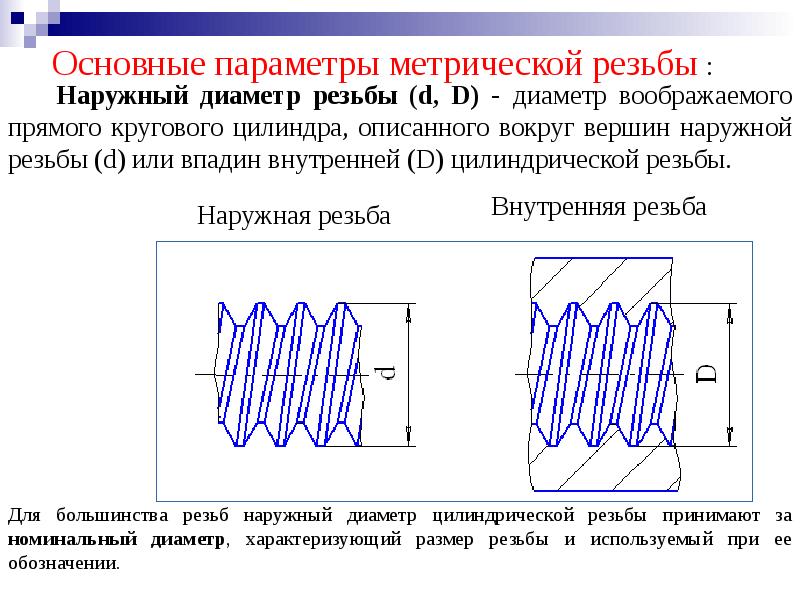

Резьба. Крепёжные изделия, слайд №7
Описание слайда:

Слайд 8


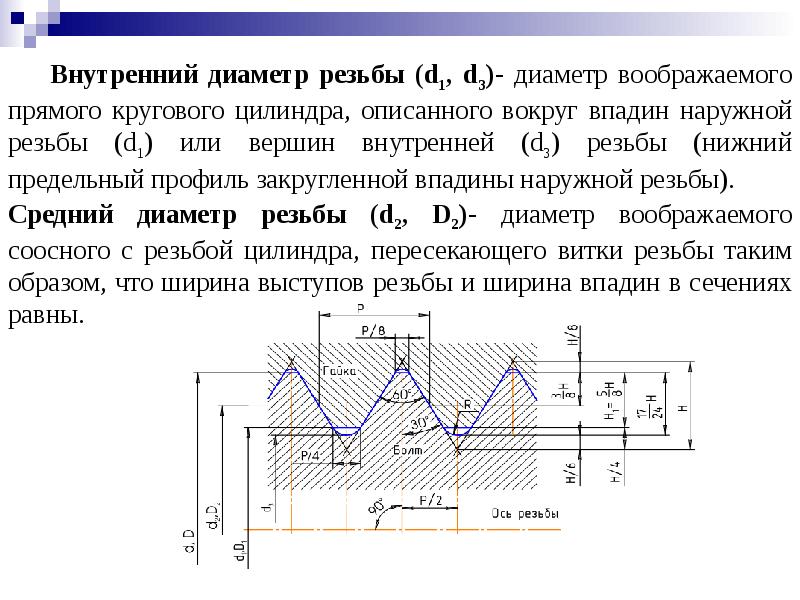

Резьба. Крепёжные изделия, слайд №8
Описание слайда:

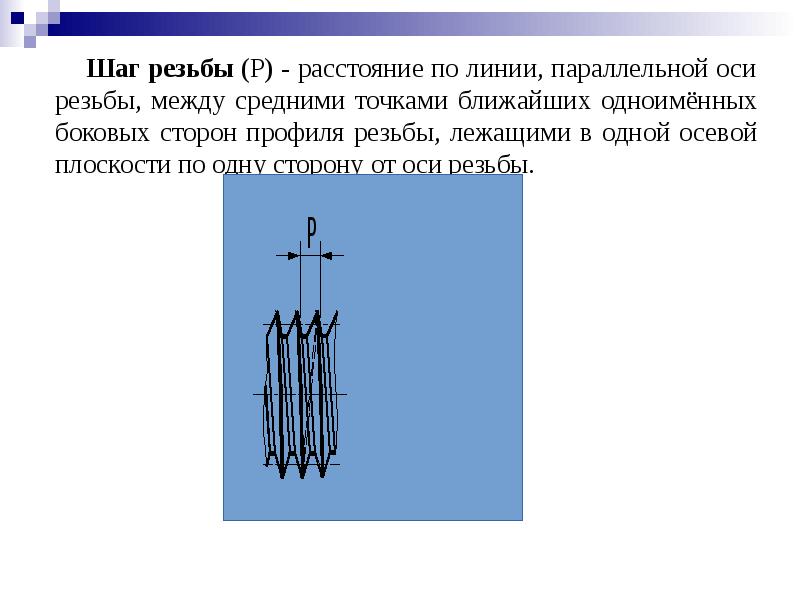

Слайд 9


Резьба. Крепёжные изделия, слайд №9
Описание слайда:

Слайд 10


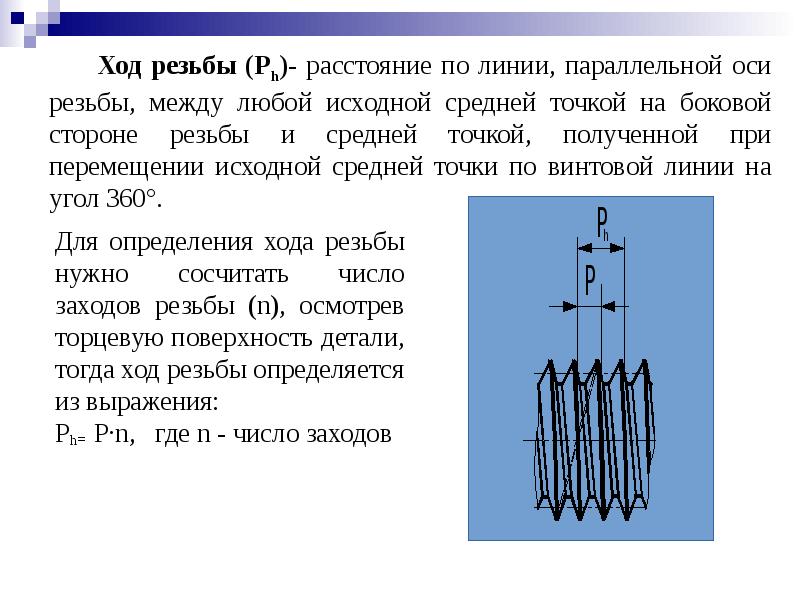

Резьба. Крепёжные изделия, слайд №10
Описание слайда:

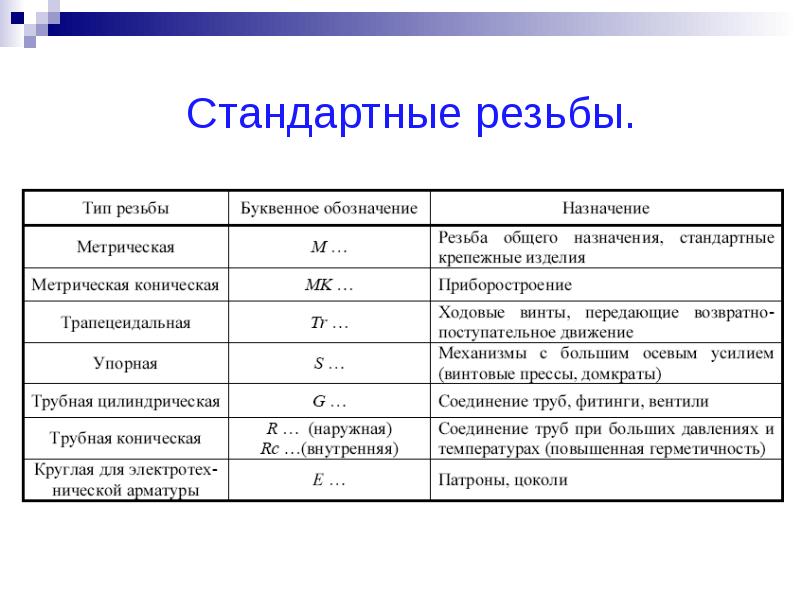

Слайд 11


Резьба. Крепёжные изделия, слайд №11
Описание слайда:

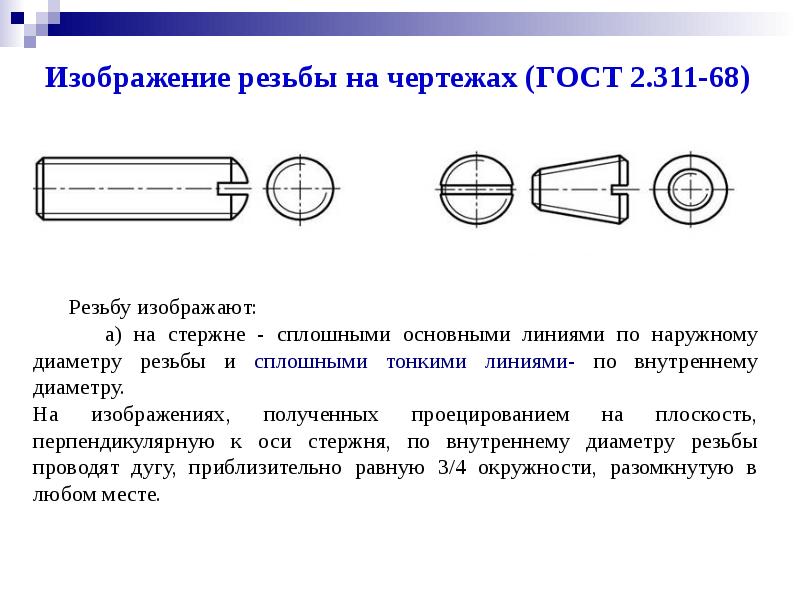

Слайд 12


Резьба. Крепёжные изделия, слайд №12
Описание слайда:

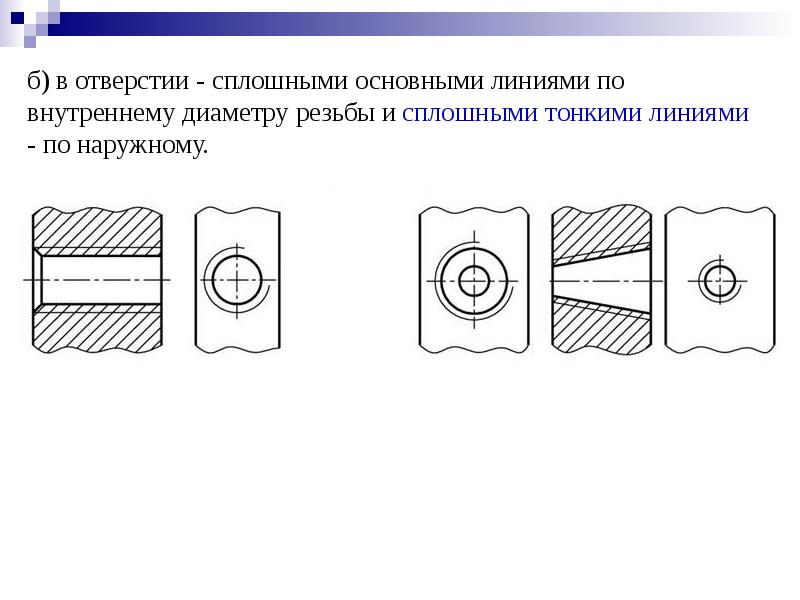

Слайд 13


Резьба. Крепёжные изделия, слайд №13
Описание слайда:

Слайд 14


Резьба. Крепёжные изделия, слайд №14
Описание слайда:

Слайд 15


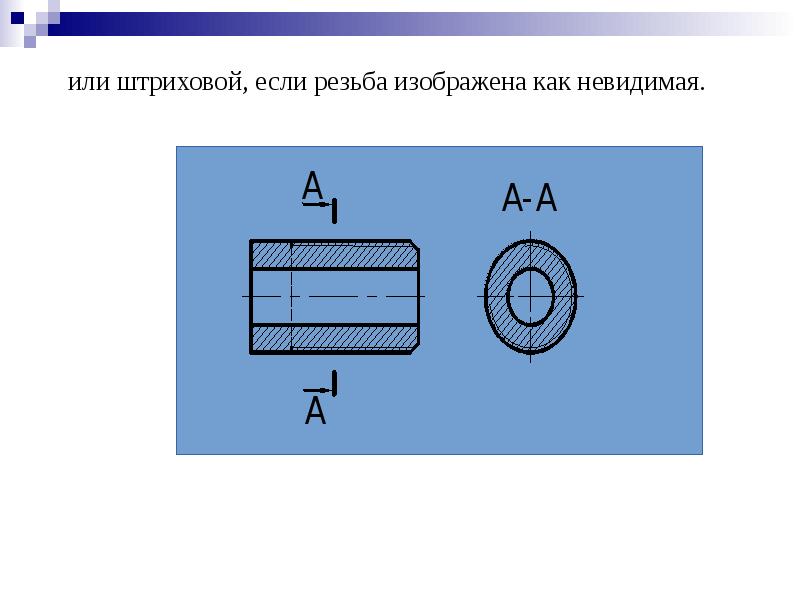

Резьба. Крепёжные изделия, слайд №15
Описание слайда:

Слайд 16


Резьба. Крепёжные изделия, слайд №16
Описание слайда:

Слайд 17


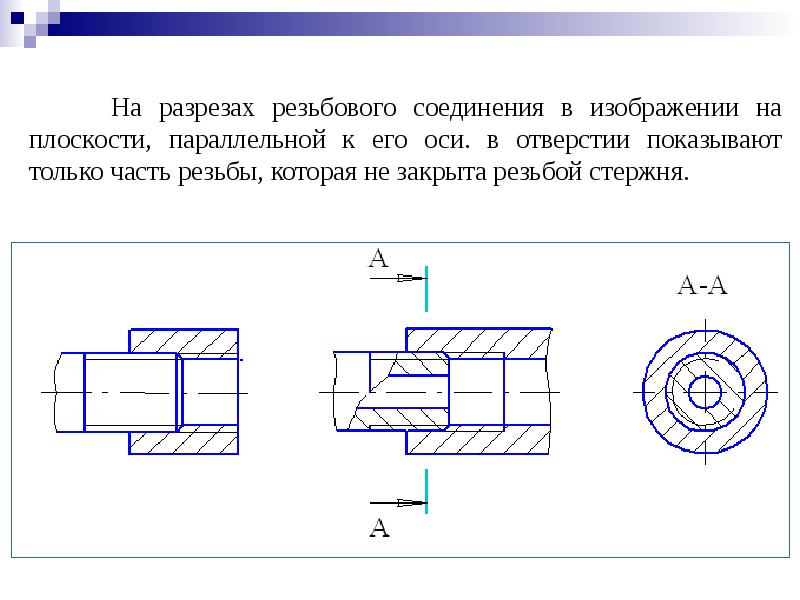

Резьба. Крепёжные изделия, слайд №17
Описание слайда:

Слайд 18


Резьба. Крепёжные изделия, слайд №18
Описание слайда:

Слайд 19


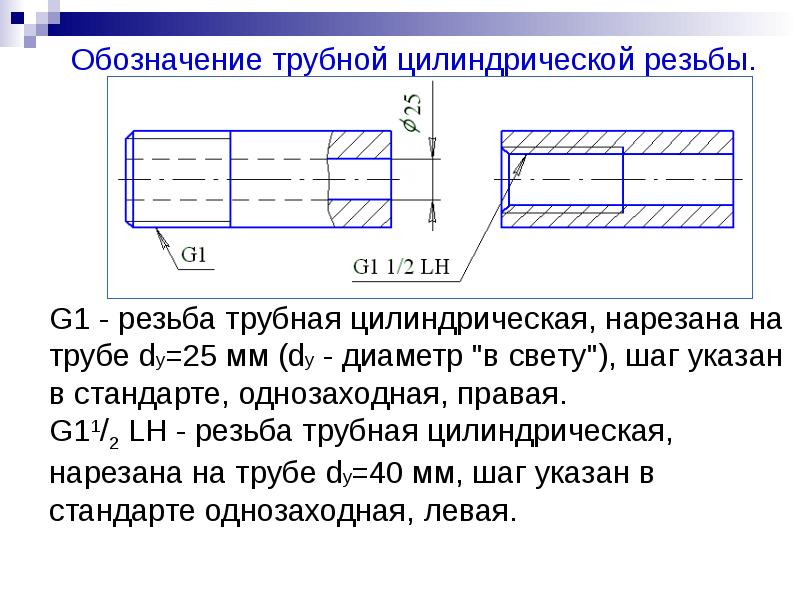

Резьба. Крепёжные изделия, слайд №19
Описание слайда:

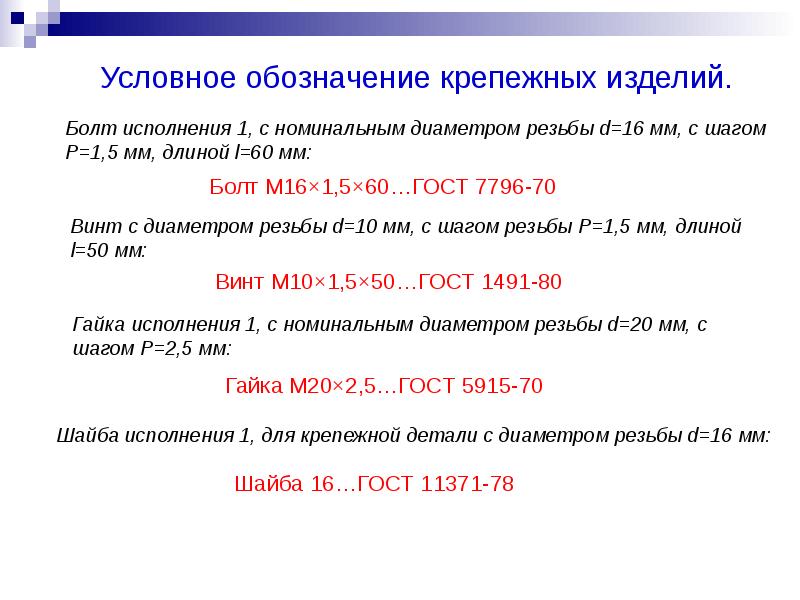

Слайд 20


Резьба. Крепёжные изделия, слайд №20
Описание слайда:

Слайд 21


Моделирование в AutoCAD болта с резьбой М12*
Описание слайда:
Моделирование в AutoCAD болта с резьбой М12*

Слайд 22


Основные параметры:ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры
Описание слайда:
Основные параметры:ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры

Слайд 23

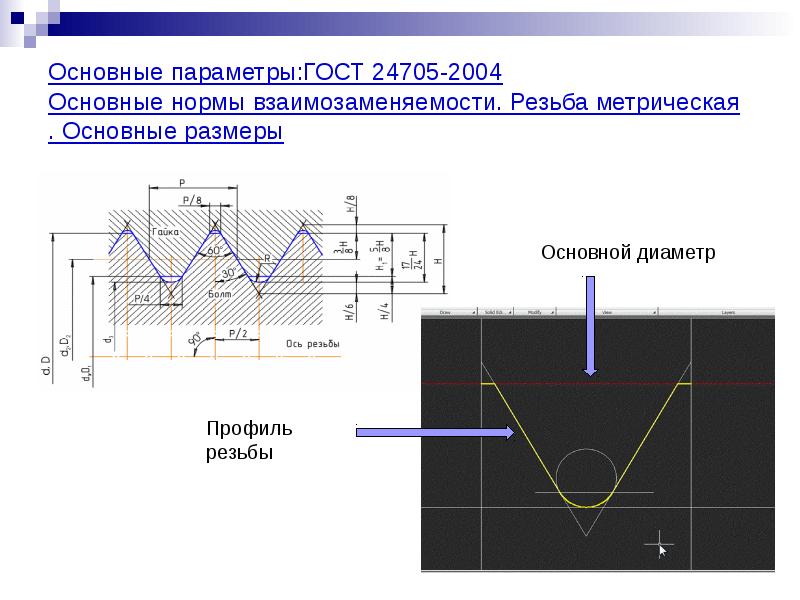

Основные параметры:ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
Описание слайда:
Основные параметры:ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

Слайд 24

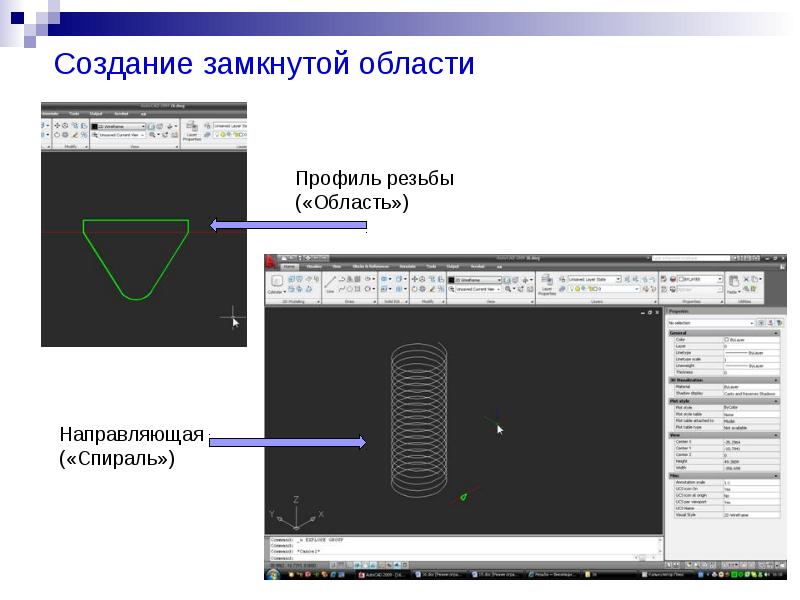

Создание замкнутой области
Описание слайда:
Создание замкнутой области

Слайд 25

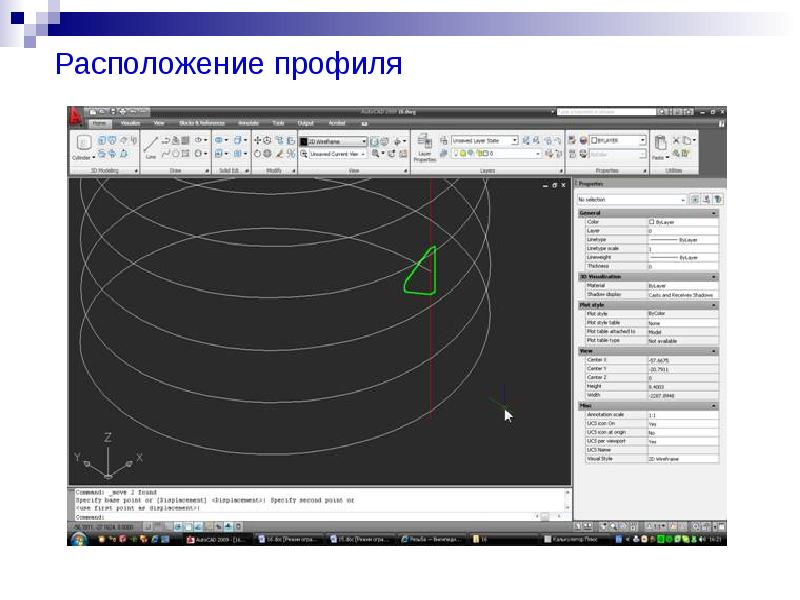

Расположение профиля
Описание слайда:
Расположение профиля

Слайд 26

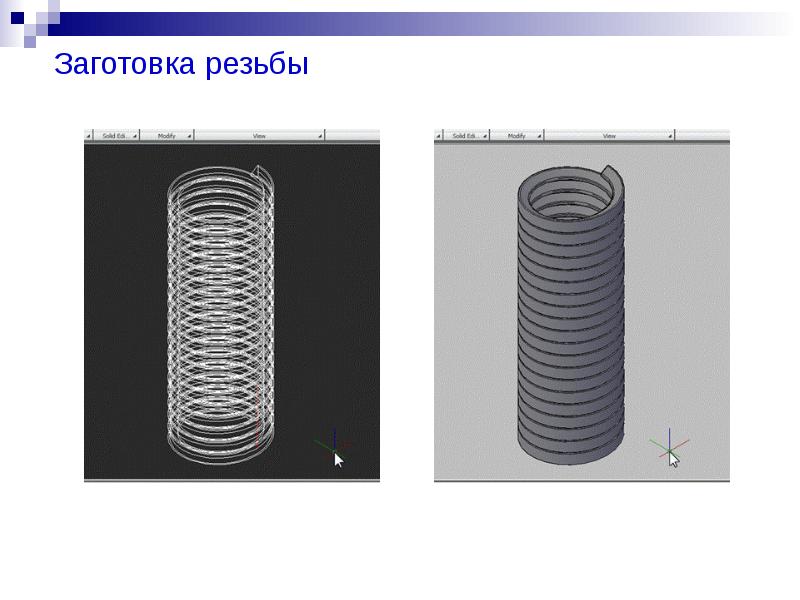

Заготовка резьбы
Описание слайда:
Заготовка резьбы

Слайд 27

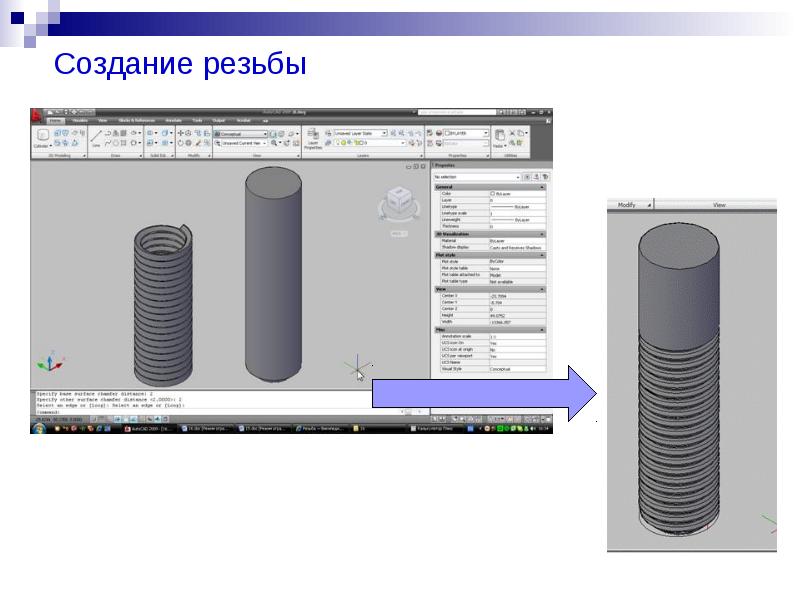

Создание резьбы
Описание слайда:
Создание резьбы

Слайд 28

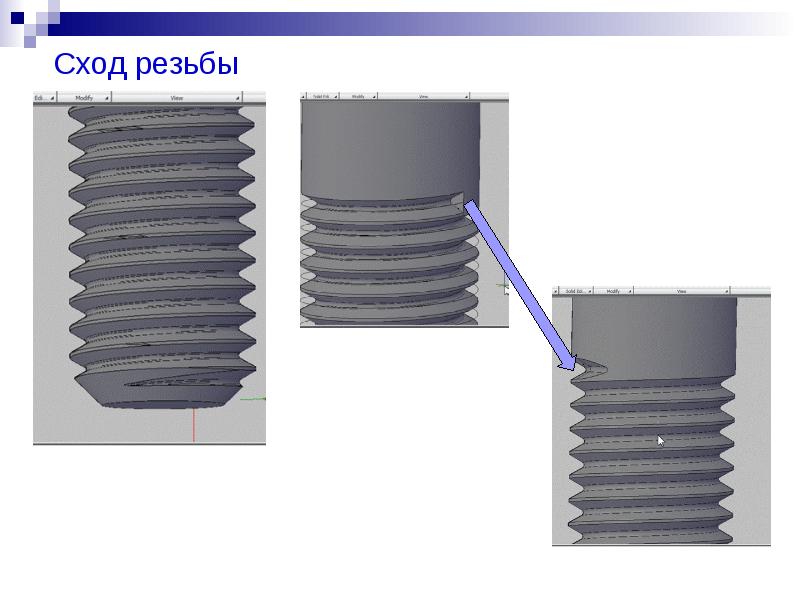

Сход резьбы
Описание слайда:
Сход резьбы

Слайд 29

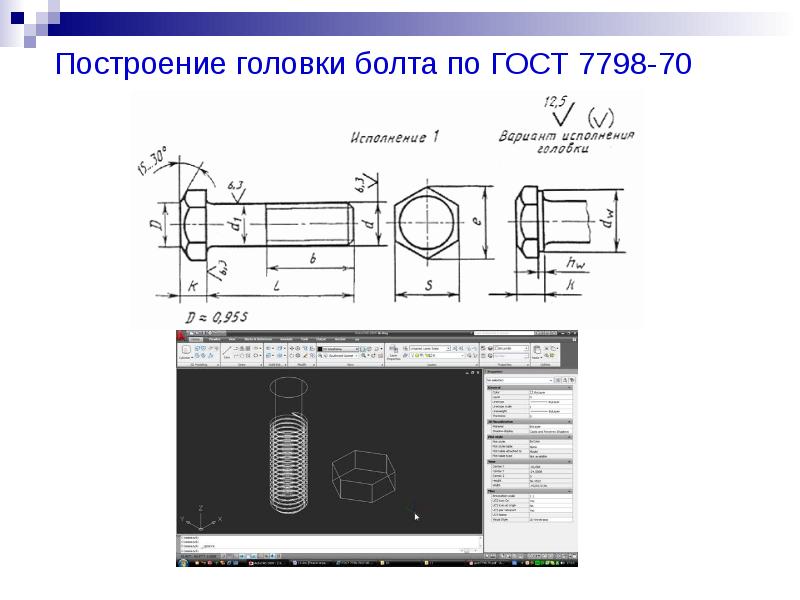

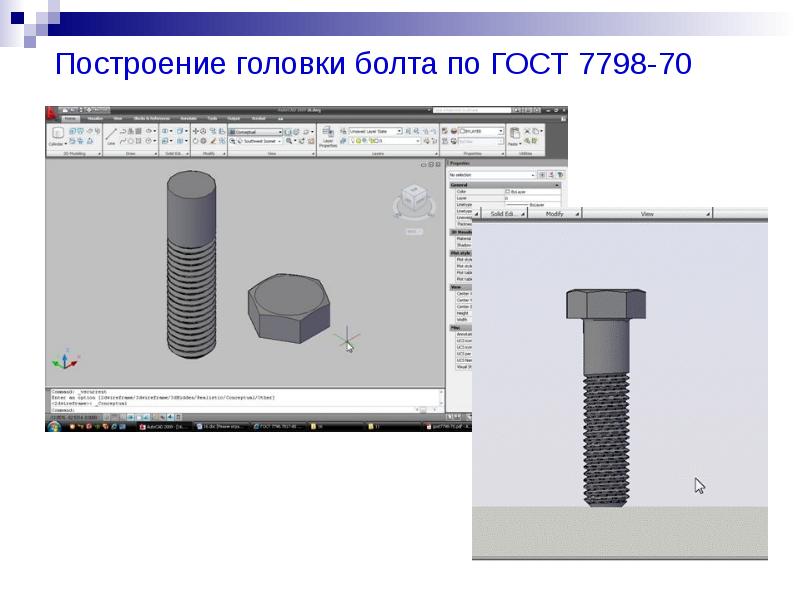

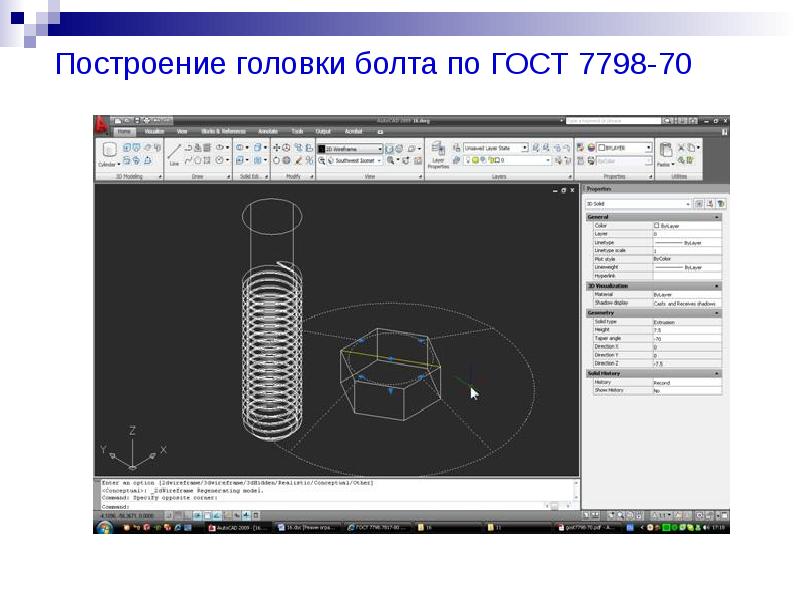

Построение головки болта по ГОСТ 7798-70
Описание слайда:
Построение головки болта по ГОСТ 7798-70

Слайд 30


Построение головки болта по ГОСТ 7798-70
Описание слайда:
Построение головки болта по ГОСТ 7798-70

Слайд 31


Построение головки болта по ГОСТ 7798-70
Описание слайда:
Построение головки болта по ГОСТ 7798-70

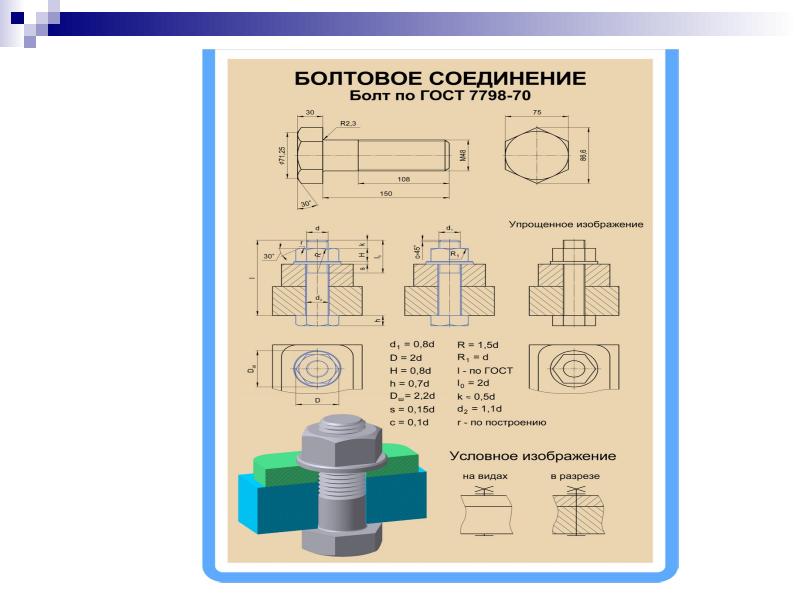

Слайд 32


Резьба. Крепёжные изделия, слайд №32
Описание слайда:

Слайд 33


СПАСИБО ЗА ВНИМАНИЕ!
Описание слайда:
СПАСИБО ЗА ВНИМАНИЕ!
