Слайд 1


Каталитический риформинг
Описание слайда:
Каталитический риформинг

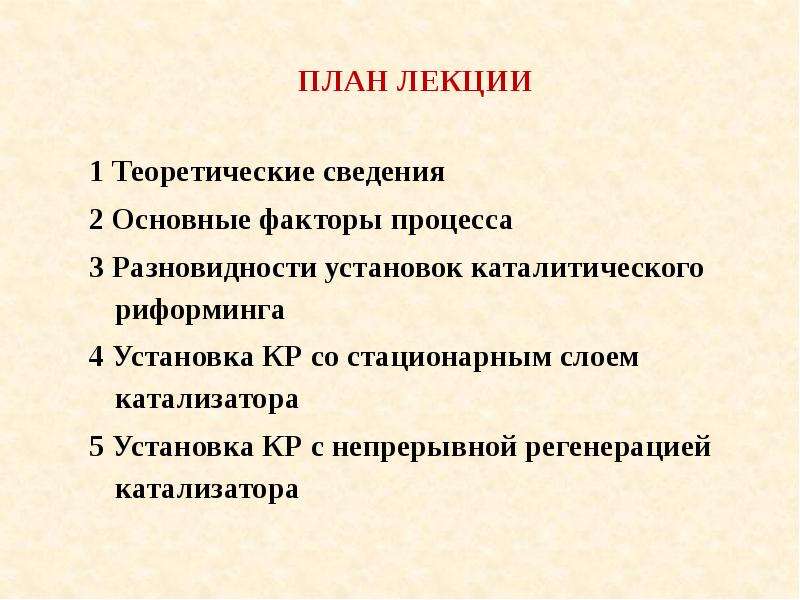

Слайд 2


ПЛАН ЛЕКЦИИ ПЛАН ЛЕКЦИИ 1 Теоретические сведения 2 Основные факторы процесса 3 Разновидности установок каталитического риформинга 4 Установка КР со...
Описание слайда:
ПЛАН ЛЕКЦИИ ПЛАН ЛЕКЦИИ 1 Теоретические сведения 2 Основные факторы процесса 3 Разновидности установок каталитического риформинга 4 Установка КР со стационарным слоем катализатора 5 Установка КР с непрерывной регенерацией катализатора

Слайд 3


Теоретические сведения Назначение
Описание слайда:
Теоретические сведения Назначение

Слайд 4

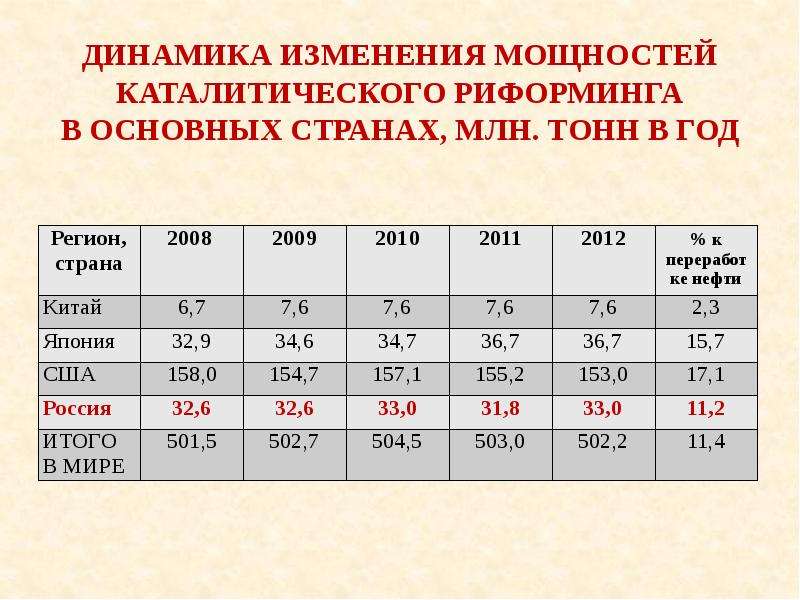

Динамика изменения мощностей каталитического риформинга в основных странах, млн. тонн в год
Описание слайда:
Динамика изменения мощностей каталитического риформинга в основных странах, млн. тонн в год

Слайд 5

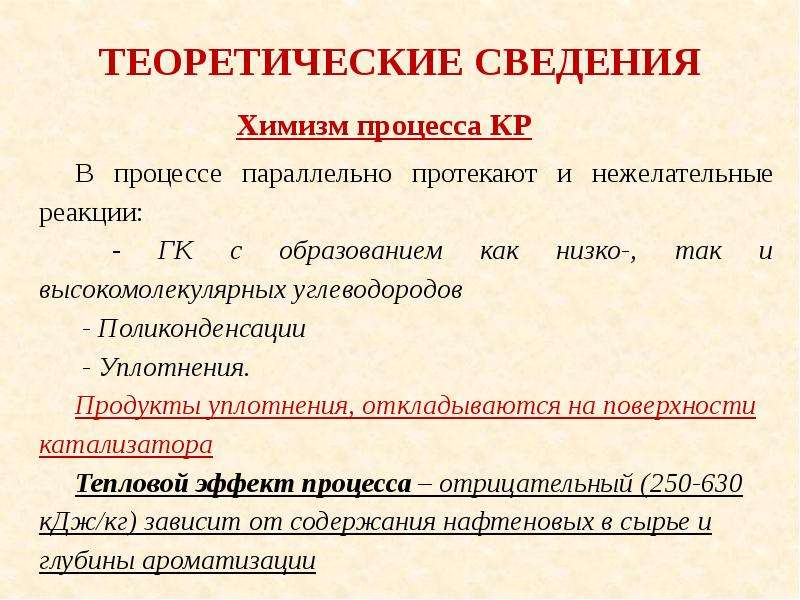

Теоретические сведения
Описание слайда:
Теоретические сведения

Слайд 6

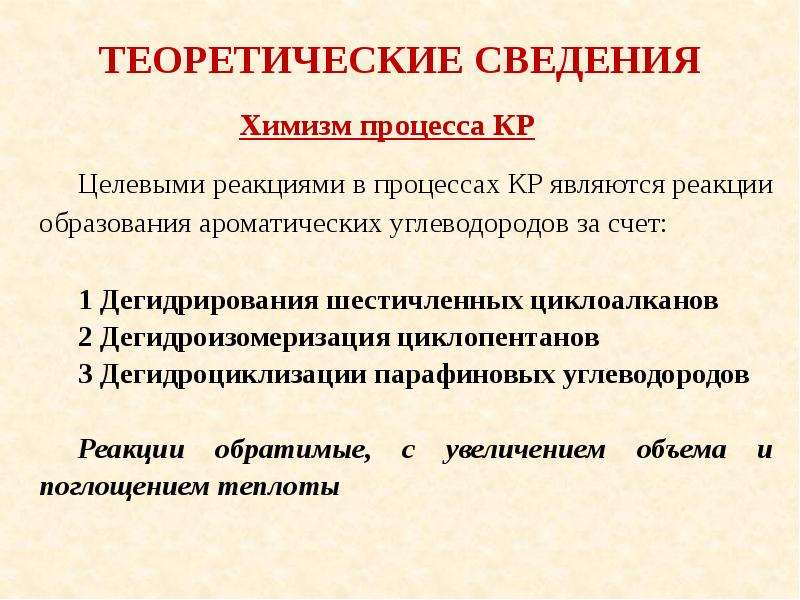

Химизм каталитического риформинга
Описание слайда:
Химизм каталитического риформинга

Слайд 7

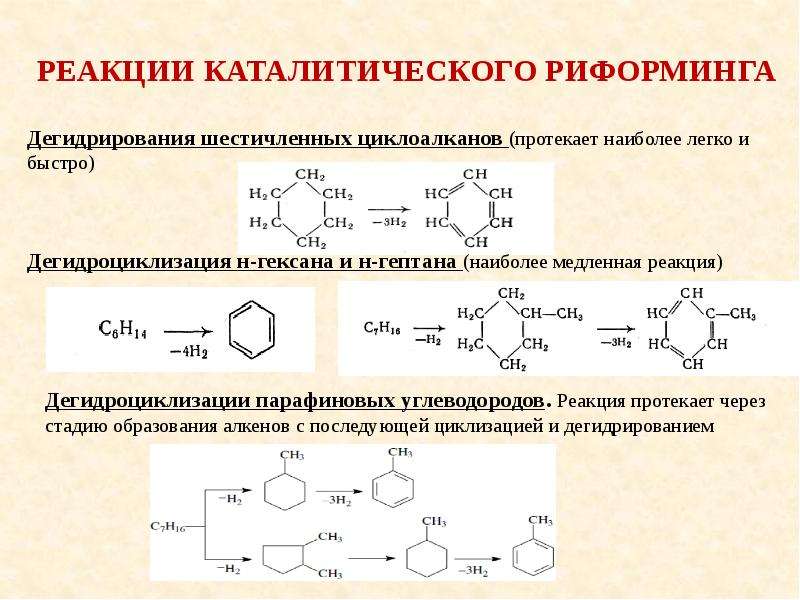

Реакции каталитического риформинга
Описание слайда:
Реакции каталитического риформинга

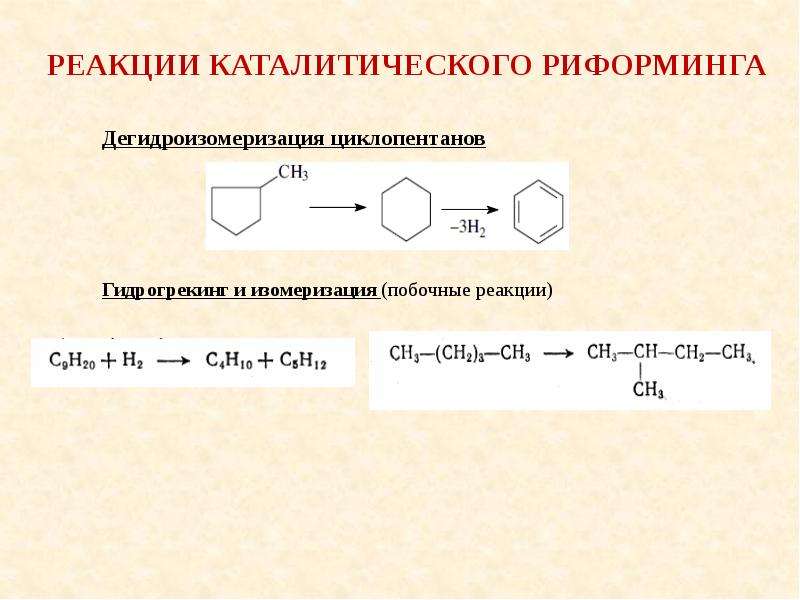

Слайд 8


Реакции каталитического риформинга Дегидроизомеризация циклопентанов Гидрогрекинг и изомеризация (побочные реакции)
Описание слайда:
Реакции каталитического риформинга Дегидроизомеризация циклопентанов Гидрогрекинг и изомеризация (побочные реакции)

Слайд 9


Теоретические сведения
Описание слайда:
Теоретические сведения

Слайд 10

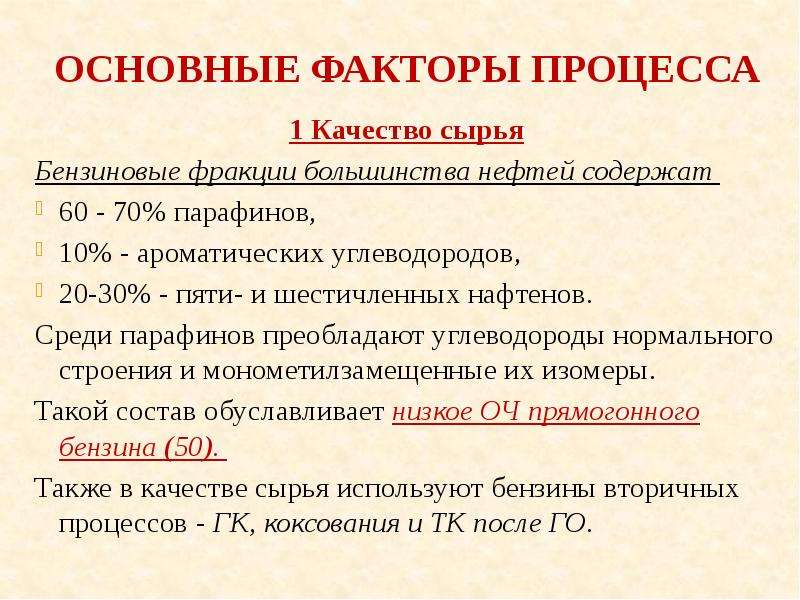

Основные факторы процесса 1 Качество сырья Бензиновые фракции большинства нефтей содержат 60 - 70% парафинов, 10% - ароматических углеводородов,...
Описание слайда:
Основные факторы процесса 1 Качество сырья Бензиновые фракции большинства нефтей содержат 60 - 70% парафинов, 10% - ароматических углеводородов, 20-30% - пяти- и шестичленных нафтенов. Среди парафинов преобладают углеводороды нормального строения и монометилзамещенные их изомеры. Такой состав обуславливает низкое ОЧ прямогонного бензина (50). Также в качестве сырья используют бензины вторичных процессов - ГК, коксования и ТК после ГО.

Слайд 11

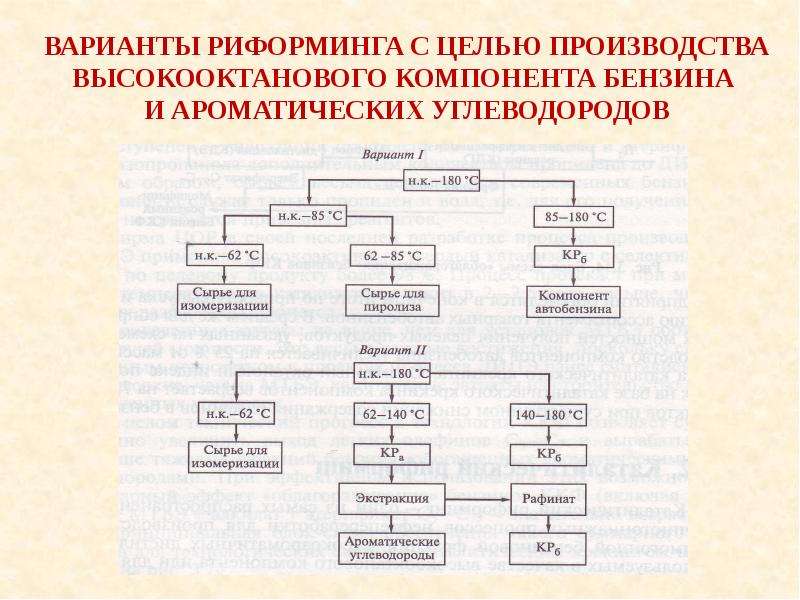

Варианты риформинга с целью производства высокооктанового компонента бензина и ароматических углеводородов
Описание слайда:
Варианты риформинга с целью производства высокооктанового компонента бензина и ароматических углеводородов

Слайд 12

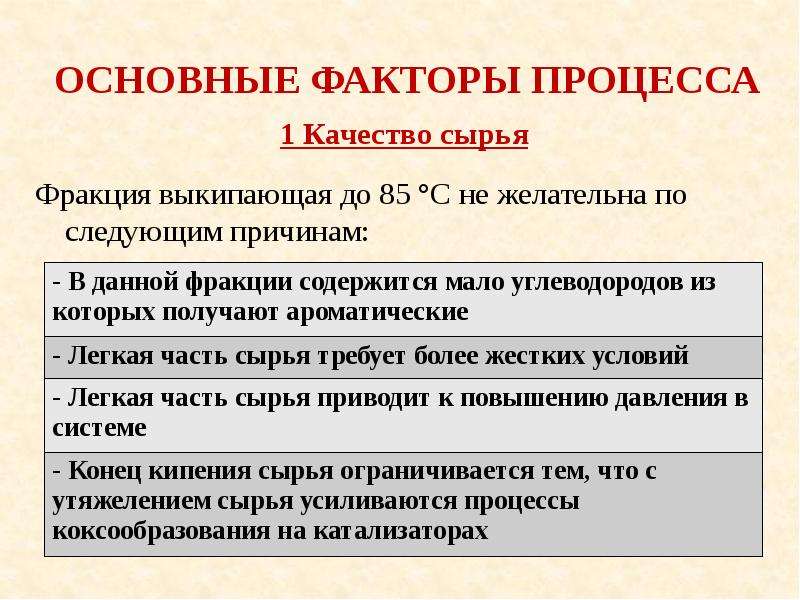

Основные факторы процесса Фракция выкипающая до 85 °С не желательна по следующим причинам:
Описание слайда:
Основные факторы процесса Фракция выкипающая до 85 °С не желательна по следующим причинам:

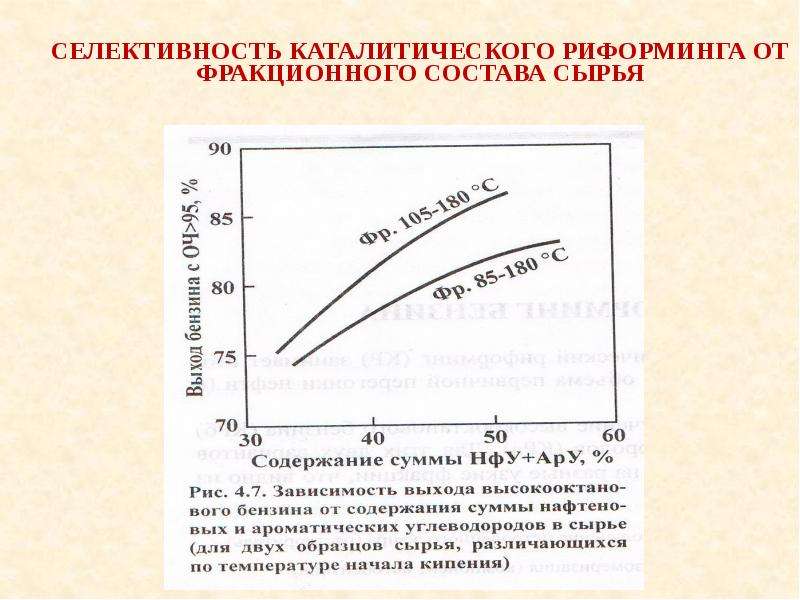

Слайд 13


Селективность каталитического риформинга от фракционного состава сырья
Описание слайда:
Селективность каталитического риформинга от фракционного состава сырья

Слайд 14


Основные факторы процесса
Описание слайда:
Основные факторы процесса

Слайд 15

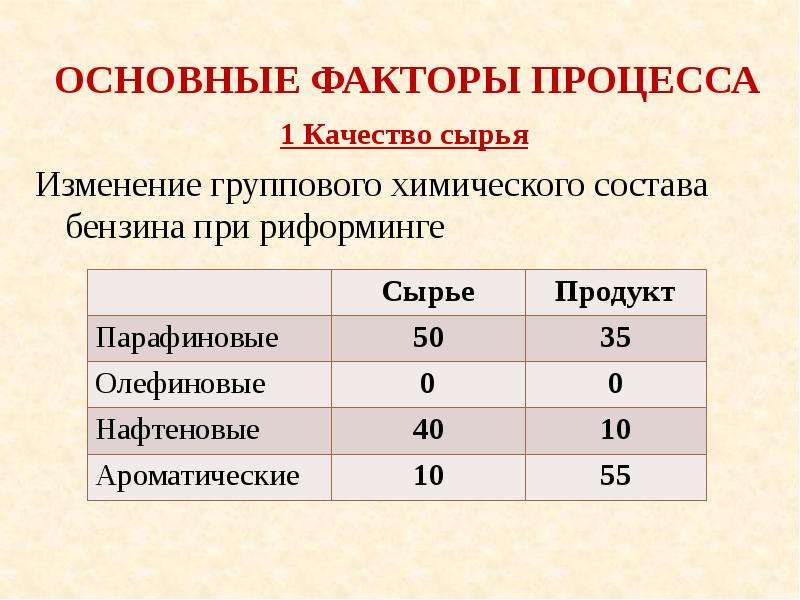

Основные факторы процесса Изменение группового химического состава бензина при риформинге
Описание слайда:
Основные факторы процесса Изменение группового химического состава бензина при риформинге

Слайд 16

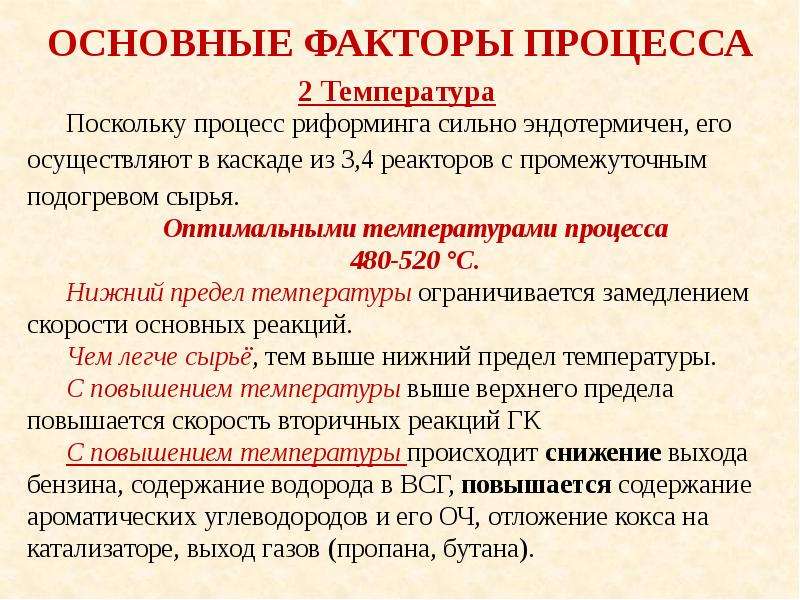

Основные факторы процесса
Описание слайда:
Основные факторы процесса

Слайд 17

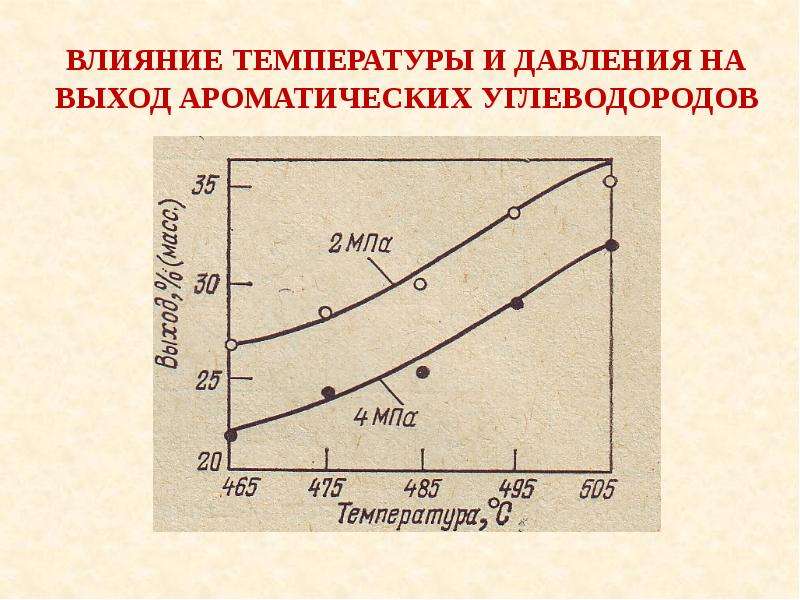

Влияние температуры и давления на выход ароматических углеводородов
Описание слайда:
Влияние температуры и давления на выход ароматических углеводородов

Слайд 18

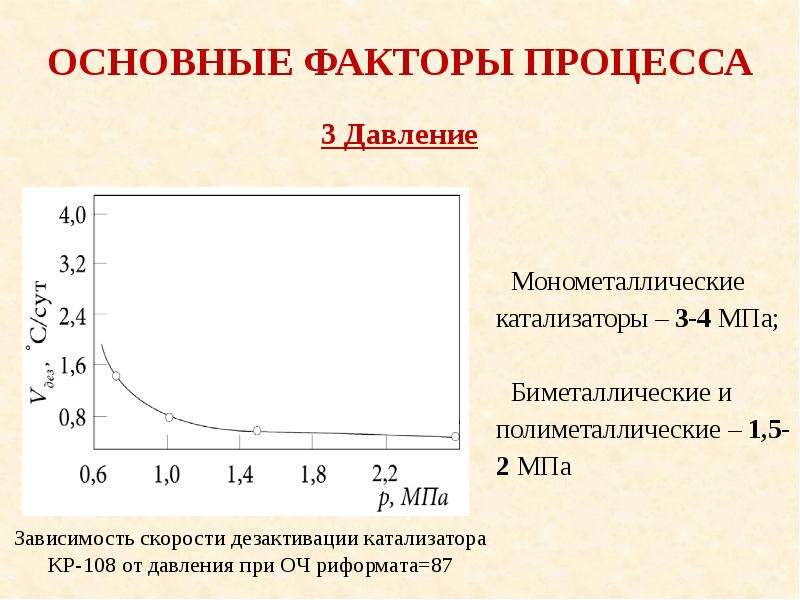

Основные факторы процесса
Описание слайда:
Основные факторы процесса

Слайд 19

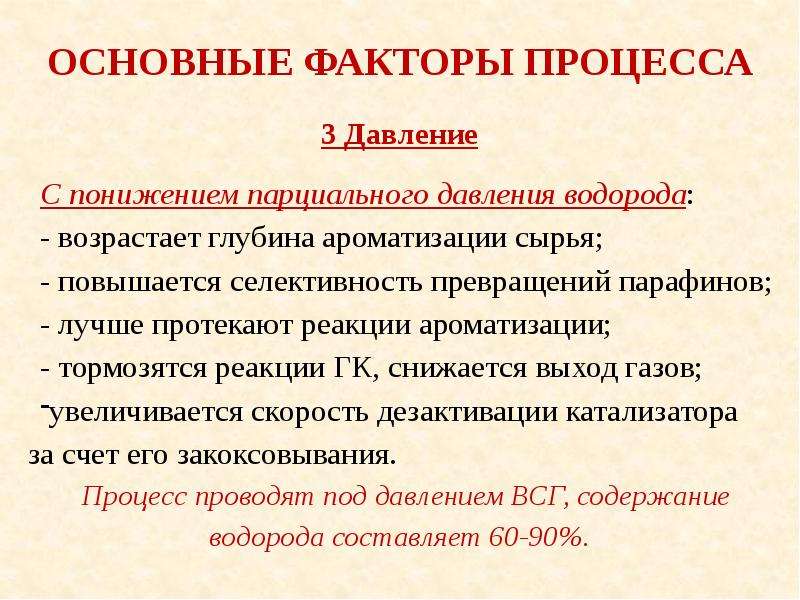

Основные факторы процесса
Описание слайда:
Основные факторы процесса

Слайд 20


Основные факторы процесса Повышение давления - Препятствует ароматизации сырья - Необходимо для насыщения непредельных продуктов побочных реакций...
Описание слайда:
Основные факторы процесса Повышение давления - Препятствует ароматизации сырья - Необходимо для насыщения непредельных продуктов побочных реакций крекинга - Снижается выход ароматических углеводородов - Усиливается гидрирующее действие водорода - Повышается продолжительность работы катализатора

Слайд 21

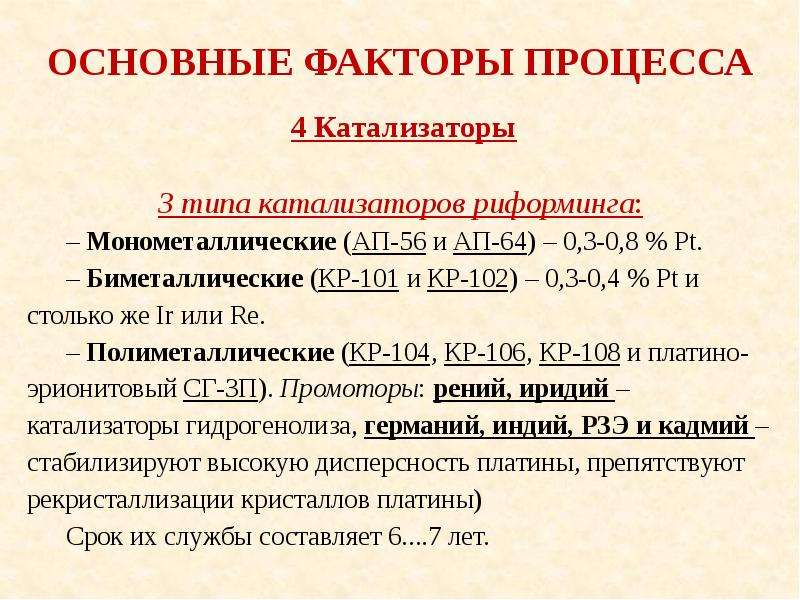

Основные факторы процесса
Описание слайда:
Основные факторы процесса

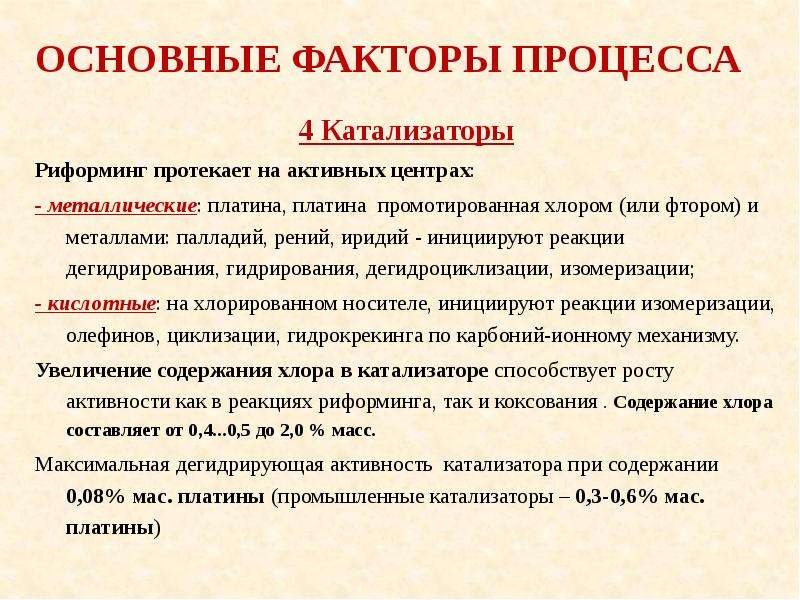

Слайд 22


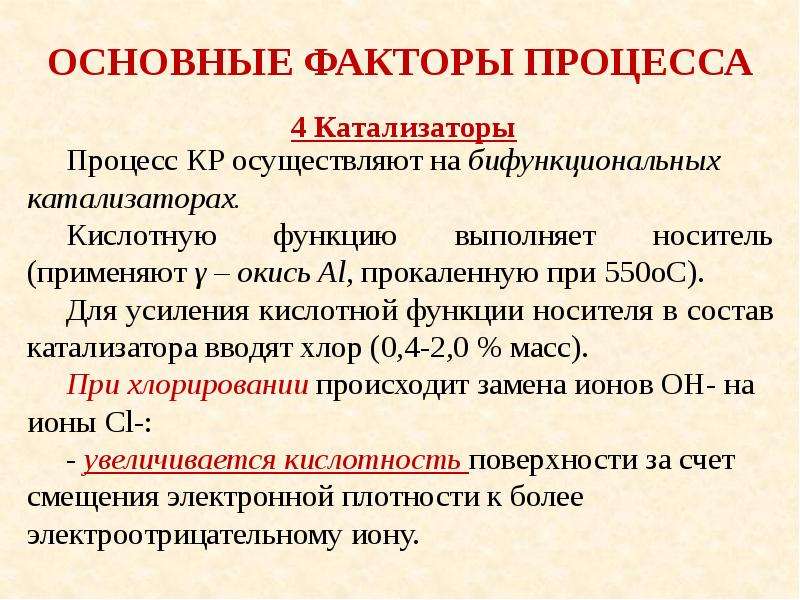

Основные факторы процесса 4 Катализаторы Риформинг протекает на активных центрах: - металлические: платина, платина промотированная хлором (или...
Описание слайда:
Основные факторы процесса 4 Катализаторы Риформинг протекает на активных центрах: - металлические: платина, платина промотированная хлором (или фтором) и металлами: палладий, рений, иридий - инициируют реакции дегидрирования, гидрирования, дегидроциклизации, изомеризации; - кислотные: на хлорированном носителе, инициируют реакции изомеризации, олефинов, циклизации, гидрокрекинга по карбоний-ионному механизму. Увеличение содержания хлора в катализаторе способствует росту активности как в реакциях риформинга, так и коксования . Содержание хлора составляет от 0,4...0,5 до 2,0 % масс. Максимальная дегидрирующая активность катализатора при содержании 0,08% мас. платины (промышленные катализаторы – 0,3-0,6% мас. платины)

Слайд 23


Основные факторы процесса
Описание слайда:
Основные факторы процесса

Слайд 24

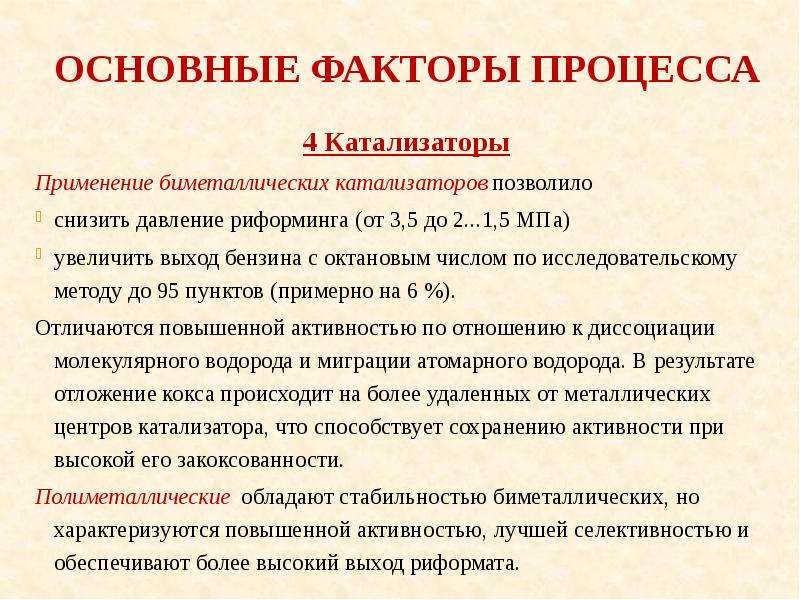

Основные факторы процесса 4 Катализаторы Применение биметаллических катализаторов позволило снизить давление риформинга (от 3,5 до 2...1,5 МПа)...
Описание слайда:
Основные факторы процесса 4 Катализаторы Применение биметаллических катализаторов позволило снизить давление риформинга (от 3,5 до 2...1,5 МПа) увеличить выход бензина с октановым числом по исследовательскому методу до 95 пунктов (примерно на 6 %). Отличаются повышенной активностью по отношению к диссоциации молекулярного водорода и миграции атомарного водорода. В результате отложение кокса происходит на более удаленных от металлических центров катализатора, что способствует сохранению активности при высокой его закоксованности. Полиметаллические обладают стабильностью биметаллических, но характеризуются повышенной активностью, лучшей селективностью и обеспечивают более высокий выход риформата.

Слайд 25

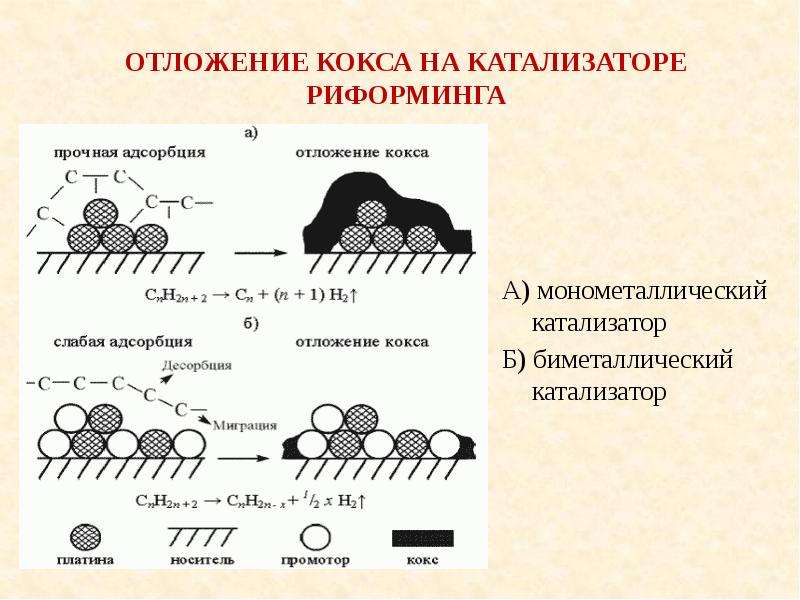

Отложение кокса на катализаторе риформинга А) монометаллический катализатор Б) биметаллический катализатор
Описание слайда:
Отложение кокса на катализаторе риформинга А) монометаллический катализатор Б) биметаллический катализатор

Слайд 26

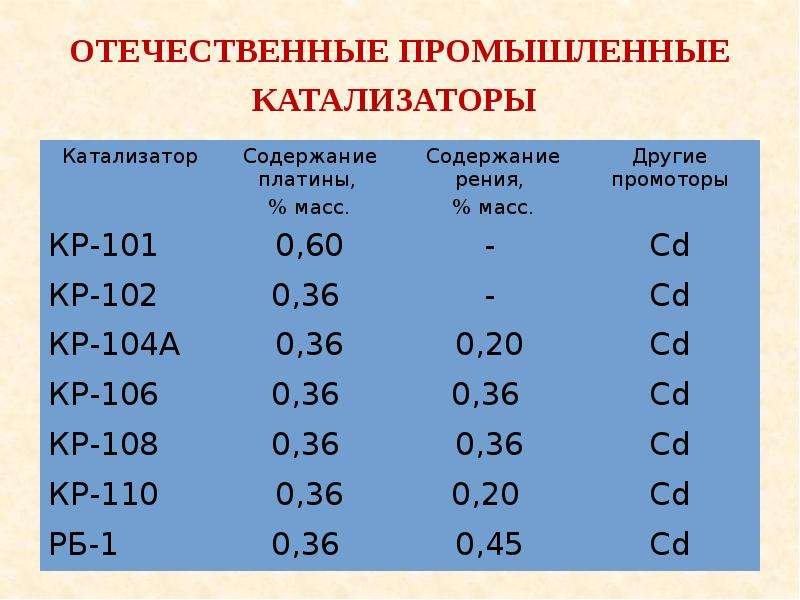

Отечественные промышленные катализаторы
Описание слайда:
Отечественные промышленные катализаторы

Слайд 27


Зарубежные промышленные катализаторы
Описание слайда:
Зарубежные промышленные катализаторы

Слайд 28

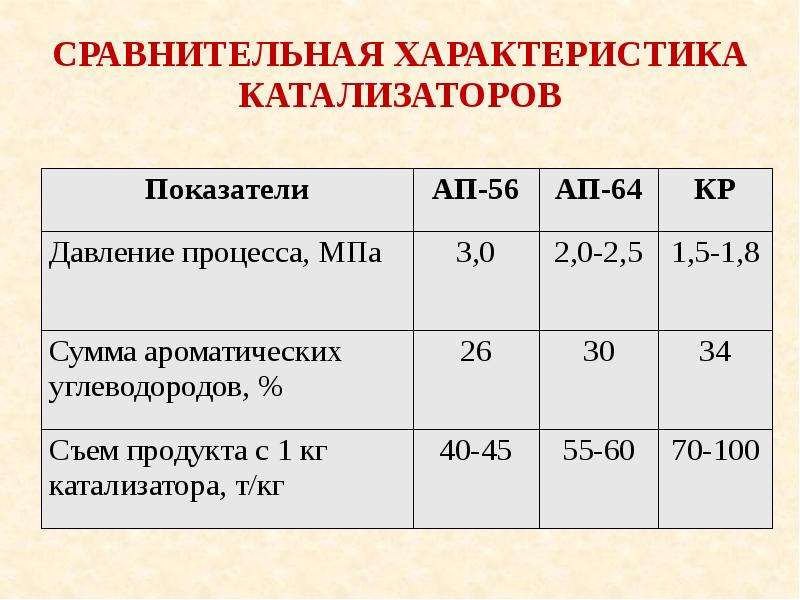

Сравнительная характеристика катализаторов
Описание слайда:
Сравнительная характеристика катализаторов

Слайд 29

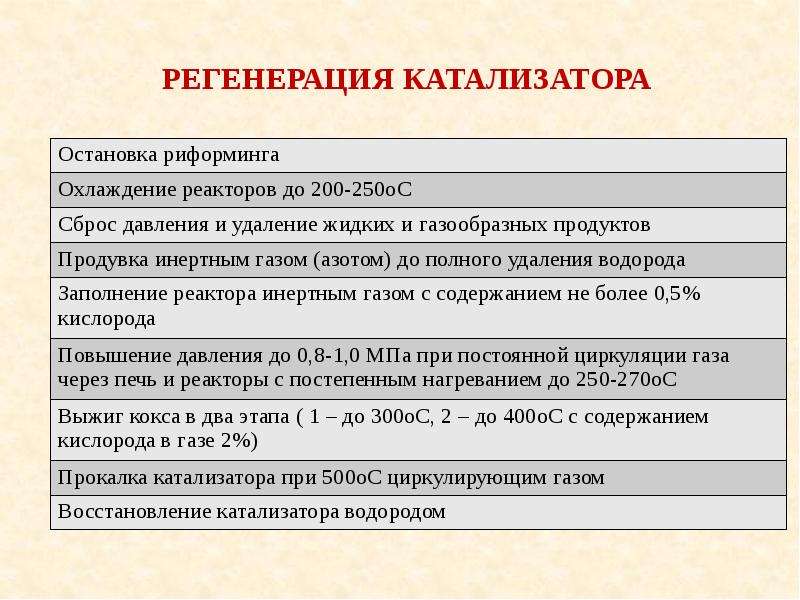

регенерация катализатора
Описание слайда:
регенерация катализатора

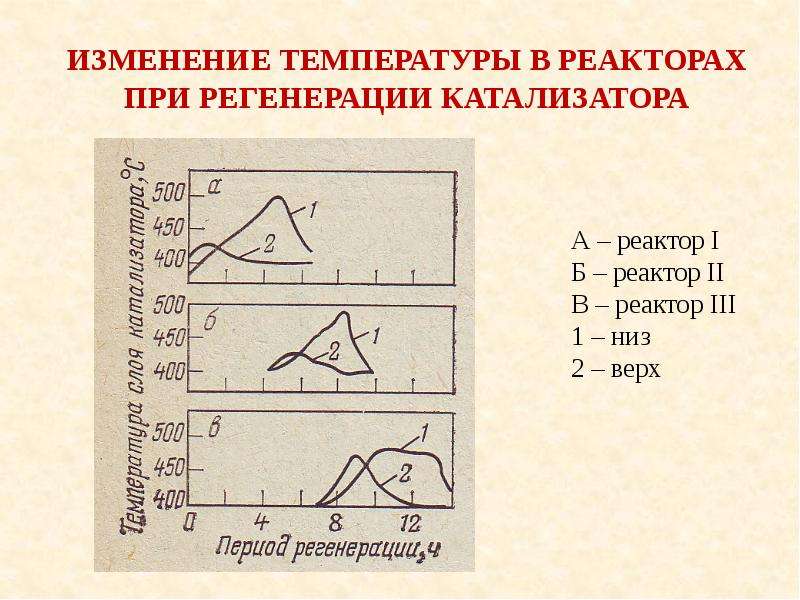

Слайд 30


Изменение температуры в реакторах при регенерации катализатора
Описание слайда:
Изменение температуры в реакторах при регенерации катализатора

Слайд 31


Основные факторы процесса Обычно в процессе используют не чистый водород, а ВСГ. Содержание Н2 в ВСГ 60-90% об. Кцвсг=VВСГ/VС = 900...1800 м3/м3...
Описание слайда:
Основные факторы процесса Обычно в процессе используют не чистый водород, а ВСГ. Содержание Н2 в ВСГ 60-90% об. Кцвсг=VВСГ/VС = 900...1800 м3/м3 сырья С повышением Кцвсг замедляются реакции коксообразования на катализаторах, вследствие чего ОЧ несколько повышается. Однако при этом повышаются затраты энергии на компримирование и циркуляцию ВСГ, расход топлива для подогрева ВСГ, повышаются эксплуатационные затраты понижается производительность установки.

Слайд 32


Основные факторы процесса
Описание слайда:
Основные факторы процесса

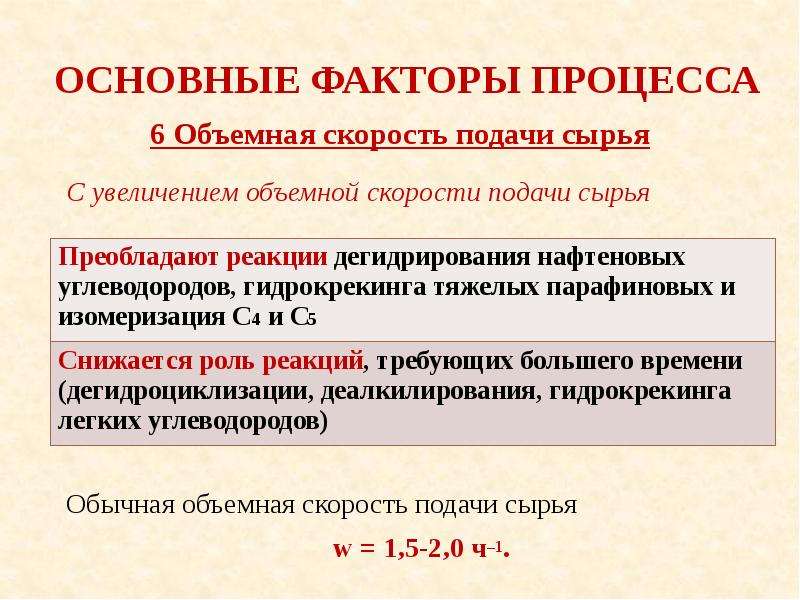

Слайд 33


Основные факторы процесса С увеличением объемной скорости подачи сырья Обычная объемная скорость подачи сырья w = 1,5-2,0 ч–1.
Описание слайда:
Основные факторы процесса С увеличением объемной скорости подачи сырья Обычная объемная скорость подачи сырья w = 1,5-2,0 ч–1.

Слайд 34

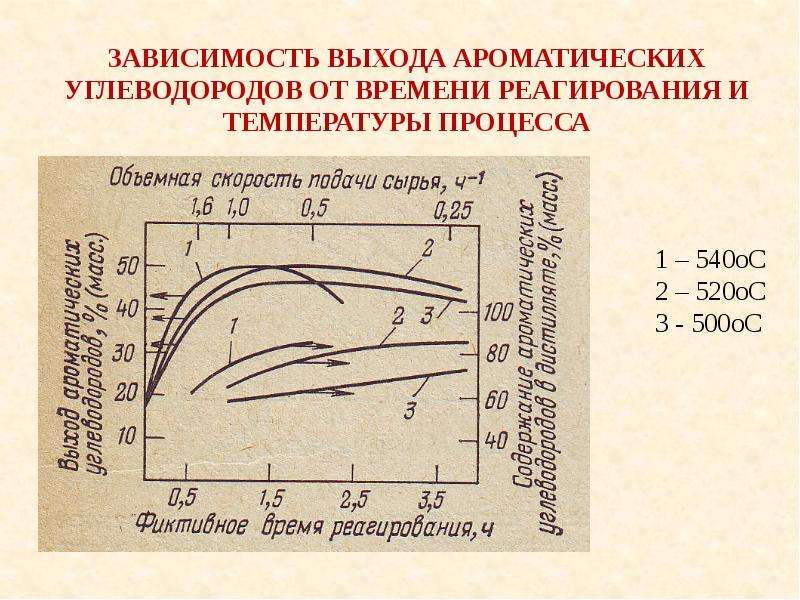

Зависимость выхода ароматических углеводородов от времени реагирования и температуры процесса
Описание слайда:
Зависимость выхода ароматических углеводородов от времени реагирования и температуры процесса

Слайд 35

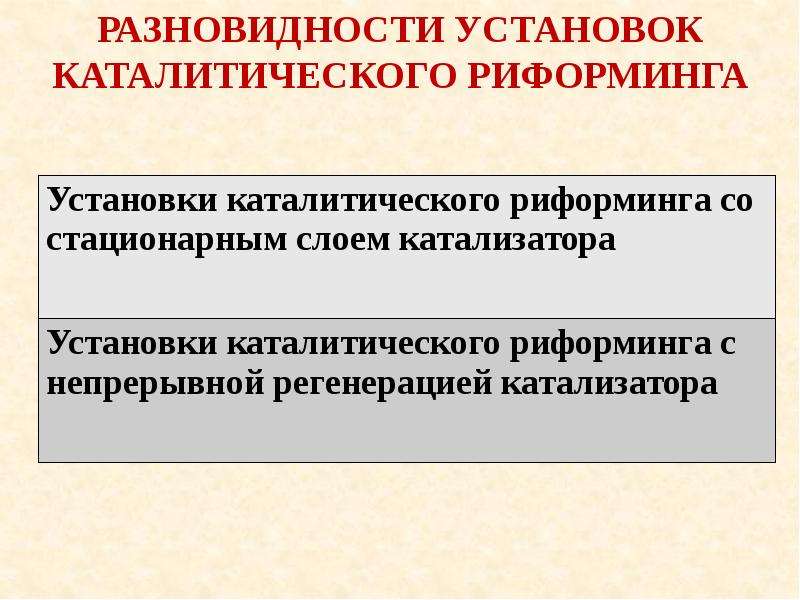

Разновидности установок каталитического риформинга
Описание слайда:
Разновидности установок каталитического риформинга

Слайд 36

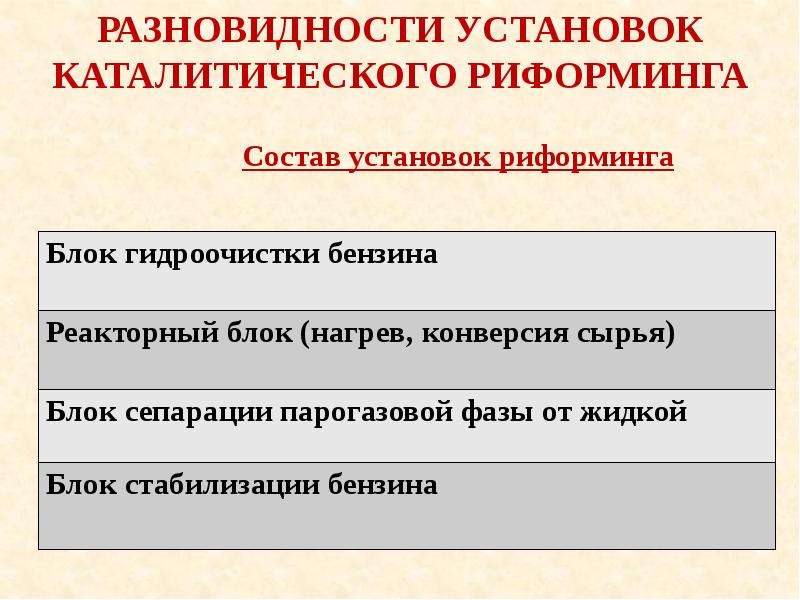

Разновидности установок каталитического риформинга
Описание слайда:
Разновидности установок каталитического риформинга

Слайд 37


Установка КР со стационарным слоем катализатора Принципы аппаратурного оформления - Процесс высокотемпрературный - Отрицательный тепловой эффект - В...
Описание слайда:
Установка КР со стационарным слоем катализатора Принципы аппаратурного оформления - Процесс высокотемпрературный - Отрицательный тепловой эффект - В зону реакции необходим подвод тепла - Реакторный блок – многореакторный - Каждый реактор содержит 15-55% общей загрузки катализатора (соотношение катализатора в реакторах 1:2:4) В реакторах происходит падение температуры реакционной смеси (Например: прямогонный бензин – нафтены в бензол – падение температуры 216оС, полное затухание целевых реакций)

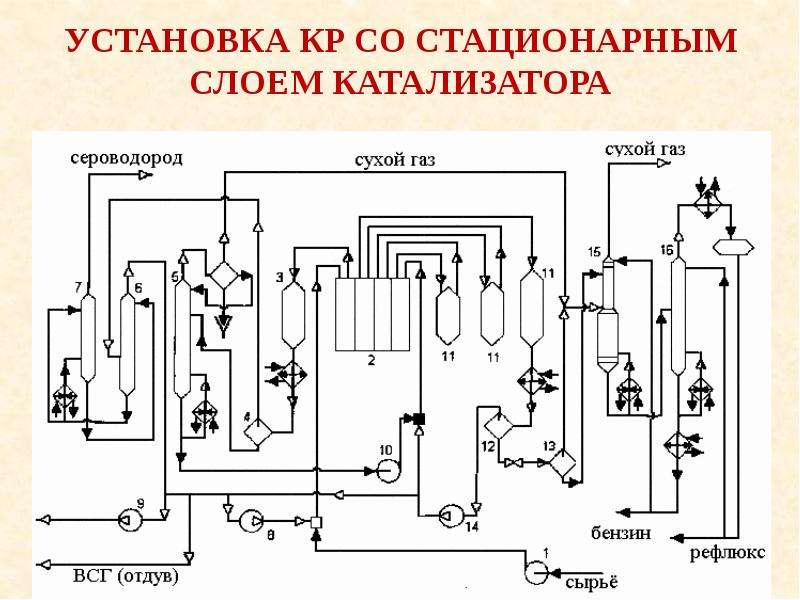

Слайд 38


Установка КР со стационарным слоем катализатора
Описание слайда:
Установка КР со стационарным слоем катализатора

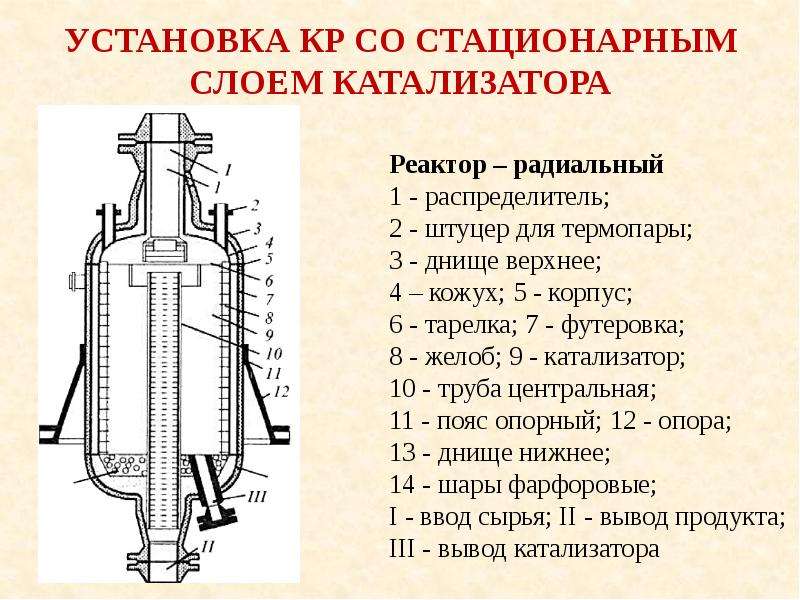

Слайд 39

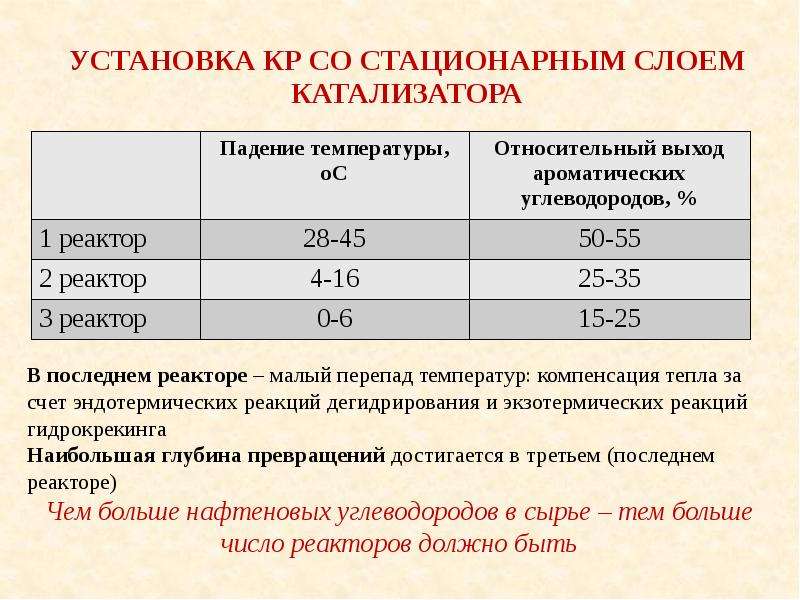

Установка КР со стационарным слоем катализатора
Описание слайда:
Установка КР со стационарным слоем катализатора

Слайд 40


Установка КР со стационарным слоем катализатора
Описание слайда:
Установка КР со стационарным слоем катализатора

Слайд 41


Примерный материальный баланс процесса риформинга со стационарным слоем катализатора (Р=3 МПА)
Описание слайда:
Примерный материальный баланс процесса риформинга со стационарным слоем катализатора (Р=3 МПА)

Слайд 42

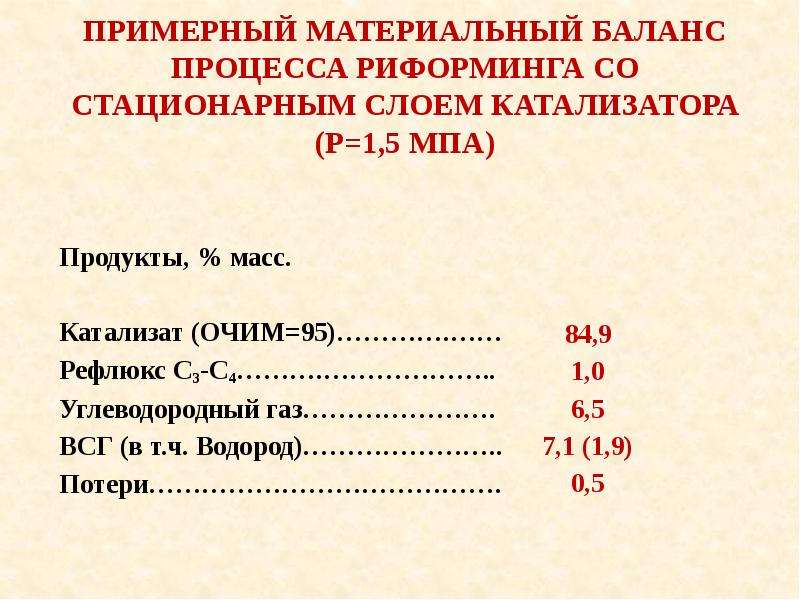

Примерный материальный баланс процесса риформинга со стационарным слоем катализатора (Р=1,5 МПА)
Описание слайда:
Примерный материальный баланс процесса риформинга со стационарным слоем катализатора (Р=1,5 МПА)

Слайд 43

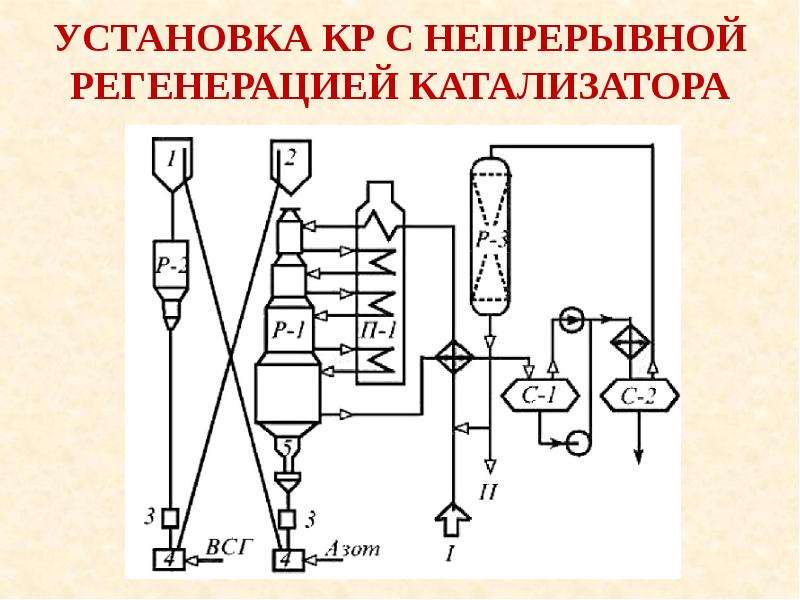

Установка КР с непрерывной регенерацией катализатора
Описание слайда:
Установка КР с непрерывной регенерацией катализатора

Слайд 44

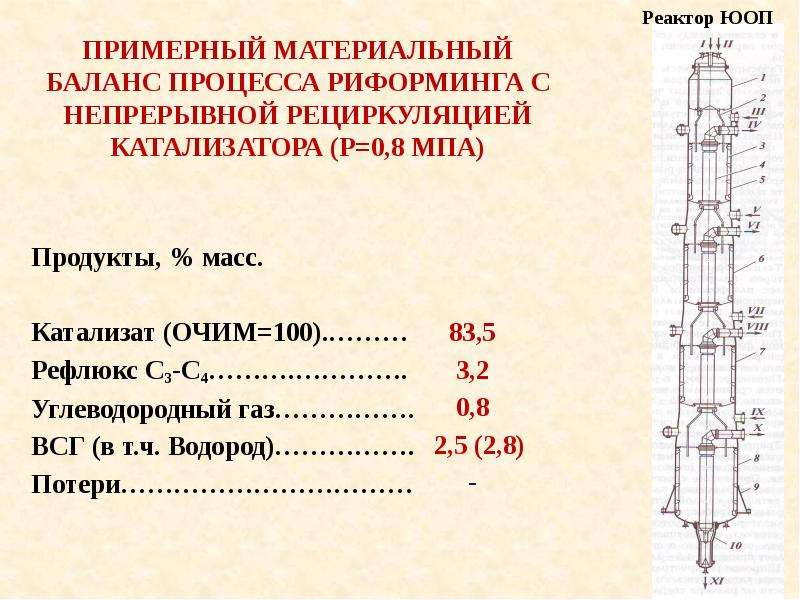

Примерный материальный баланс процесса риформинга с непрерывной рециркуляцией катализатора (Р=0,8 МПА)
Описание слайда:
Примерный материальный баланс процесса риформинга с непрерывной рециркуляцией катализатора (Р=0,8 МПА)

Слайд 45


Технологическая схема риформинга с непрерывной регенерацией катализатора FIР, AXENS 1 – реактор, 2 – печь, 3 – регенератор, 6 – сепараторI
Описание слайда:
Технологическая схема риформинга с непрерывной регенерацией катализатора FIР, AXENS 1 – реактор, 2 – печь, 3 – регенератор, 6 – сепараторI

Слайд 46

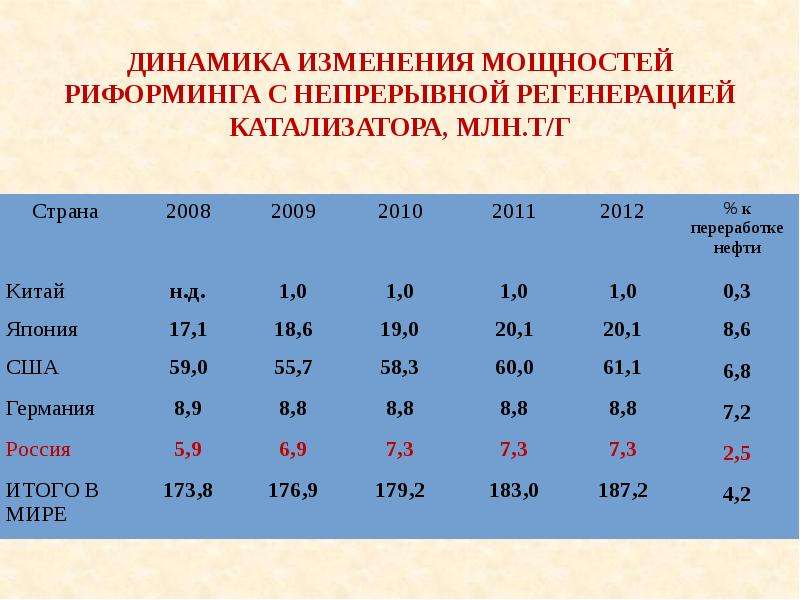

Динамика изменения мощностей риформинга с непрерывной регенерацией катализатора, млн.т/г
Описание слайда:
Динамика изменения мощностей риформинга с непрерывной регенерацией катализатора, млн.т/г
