Слайд 1


Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №1
Описание слайда:

Слайд 2





Одними из наиболее распространенных процессов нефтепереработки являются процессы каталитического риформирования, с помощью которых можно получать высококачественные автомобильные топлива и ароматические углеводороды – бензол, толуол, ксилолы.
Одними из наиболее распространенных процессов нефтепереработки являются процессы каталитического риформирования, с помощью которых можно получать высококачественные автомобильные топлива и ароматические углеводороды – бензол, толуол, ксилолы.
Назначение этого процесса – получение высокоароматизированных бензиновых дистиллятов, которые используются в качестве высокооктанового компонента (более 80 единиц) или для выделения из них индивидуальных ароматических углеводородов: бензола, толуола, ксилолов. Кроме того, важное значение имеет побочный продукт процесса — водородсодержащий газ, который широко используют в процессах гидроочистки нефтяных дистиллятов.
В целом годовой экономический эффект от укрупнения установки составляет 1,2 млн. долларов США. В данной работе предлагается проект установки каталитического риформинга  мощностью 1,2 млн. т/год по сырью, то есть на 200 тыс. тонн больше мощности базовой установки. Ряд изменений произведены и в технологическом процессе.
Основными изменениями, внесенными в технологический процесс являются: использование в первом реакторе катализатора со сбалансированным соотношением Re и Pt (0,89-1,12), а в остальных реакторах катализатора с несбалансированным соотношением Re и Pt (0,47-0,64); проведение процесса экстракции ароматических углеводородов из полученного стабильного катализата.
Описание слайда:
Одними из наиболее распространенных процессов нефтепереработки являются процессы каталитического риформирования, с помощью которых можно получать высококачественные автомобильные топлива и ароматические углеводороды – бензол, толуол, ксилолы. Одними из наиболее распространенных процессов нефтепереработки являются процессы каталитического риформирования, с помощью которых можно получать высококачественные автомобильные топлива и ароматические углеводороды – бензол, толуол, ксилолы. Назначение этого процесса – получение высокоароматизированных бензиновых дистиллятов, которые используются в качестве высокооктанового компонента (более 80 единиц) или для выделения из них индивидуальных ароматических углеводородов: бензола, толуола, ксилолов. Кроме того, важное значение имеет побочный продукт процесса — водородсодержащий газ, который широко используют в процессах гидроочистки нефтяных дистиллятов. В целом годовой экономический эффект от укрупнения установки составляет 1,2 млн. долларов США. В данной работе предлагается проект установки каталитического риформинга мощностью 1,2 млн. т/год по сырью, то есть на 200 тыс. тонн больше мощности базовой установки. Ряд изменений произведены и в технологическом процессе. Основными изменениями, внесенными в технологический процесс являются: использование в первом реакторе катализатора со сбалансированным соотношением Re и Pt (0,89-1,12), а в остальных реакторах катализатора с несбалансированным соотношением Re и Pt (0,47-0,64); проведение процесса экстракции ароматических углеводородов из полученного стабильного катализата.

Слайд 3

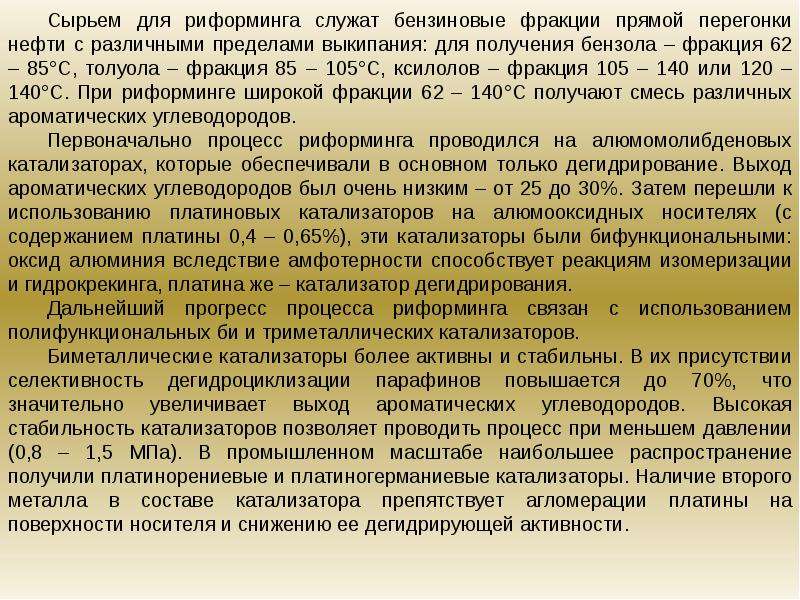

Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №3
Описание слайда:

Слайд 4

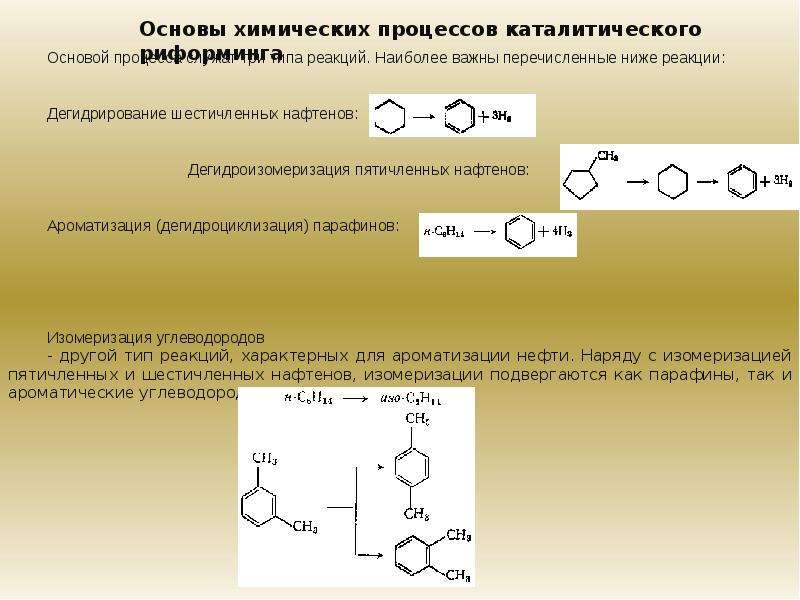

Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №4
Описание слайда:

Слайд 5

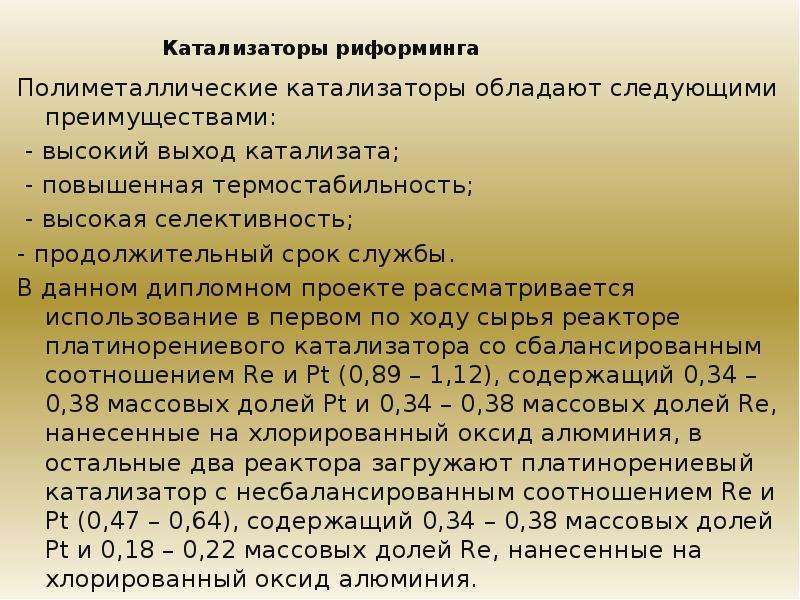

Полиметаллические катализаторы обладают следующими преимуществами:
 - высокий выход катализата;
 - повышенная термостабильность;
 - высокая селективность;
- продолжительный срок службы.
В данном дипломном проекте рассматривается использование в первом по ходу сырья реакторе платинорениевого катализатора со сбалансированным соотношением Re и Pt (0,89 – 1,12), содержащий 0,34 – 0,38 массовых долей Pt и 0,34 – 0,38 массовых долей Re, нанесенные на хлорированный оксид алюминия, в остальные два реактора загружают платинорениевый катализатор с несбалансированным соотношением Re и Pt (0,47 – 0,64), содержащий 0,34 – 0,38 массовых долей Pt и 0,18 – 0,22 массовых долей Re, нанесенные на хлорированный оксид алюминия.
Описание слайда:
Полиметаллические катализаторы обладают следующими преимуществами: - высокий выход катализата; - повышенная термостабильность; - высокая селективность; - продолжительный срок службы. В данном дипломном проекте рассматривается использование в первом по ходу сырья реакторе платинорениевого катализатора со сбалансированным соотношением Re и Pt (0,89 – 1,12), содержащий 0,34 – 0,38 массовых долей Pt и 0,34 – 0,38 массовых долей Re, нанесенные на хлорированный оксид алюминия, в остальные два реактора загружают платинорениевый катализатор с несбалансированным соотношением Re и Pt (0,47 – 0,64), содержащий 0,34 – 0,38 массовых долей Pt и 0,18 – 0,22 массовых долей Re, нанесенные на хлорированный оксид алюминия.

Слайд 6


Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №6
Описание слайда:

Слайд 7


Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №7
Описание слайда:

Слайд 8

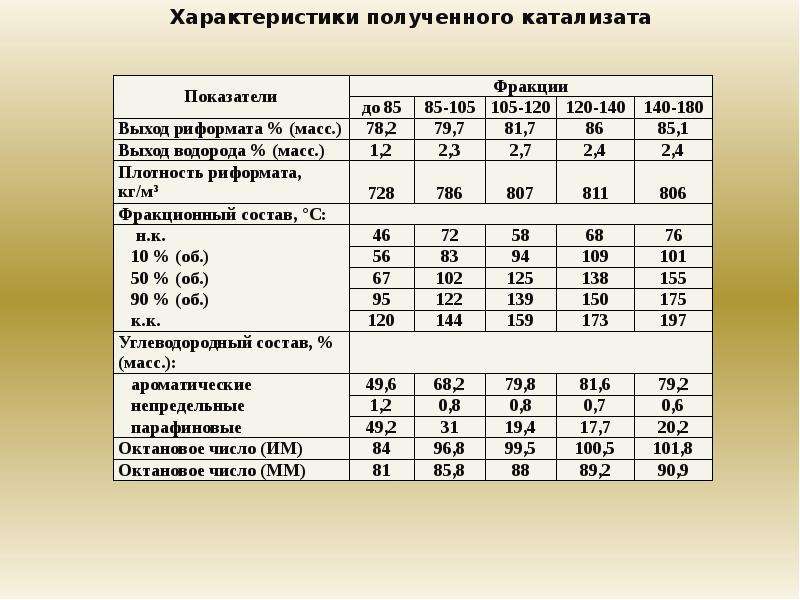

Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №8
Описание слайда:

Слайд 9






Использование в первом реакторе катализатора со сбалансированным соотношением Re и Pt (0,89-1,12), а в остальных реакторах катализатора с несбалансированным соотношением Re и Pt (0,47-0,64) повышает выход стабильного катализата до 84 % масс., а также делает его более устойчивым к отравлению соединениями серы.
Другим важным усовершенствованием процесса, является проведение экстракции ароматических углеводородов из катализата, что дает возможность сделать установку более гибкой.
Описание слайда:
Использование в первом реакторе катализатора со сбалансированным соотношением Re и Pt (0,89-1,12), а в остальных реакторах катализатора с несбалансированным соотношением Re и Pt (0,47-0,64) повышает выход стабильного катализата до 84 % масс., а также делает его более устойчивым к отравлению соединениями серы. Другим важным усовершенствованием процесса, является проведение экстракции ароматических углеводородов из катализата, что дает возможность сделать установку более гибкой.

Слайд 10

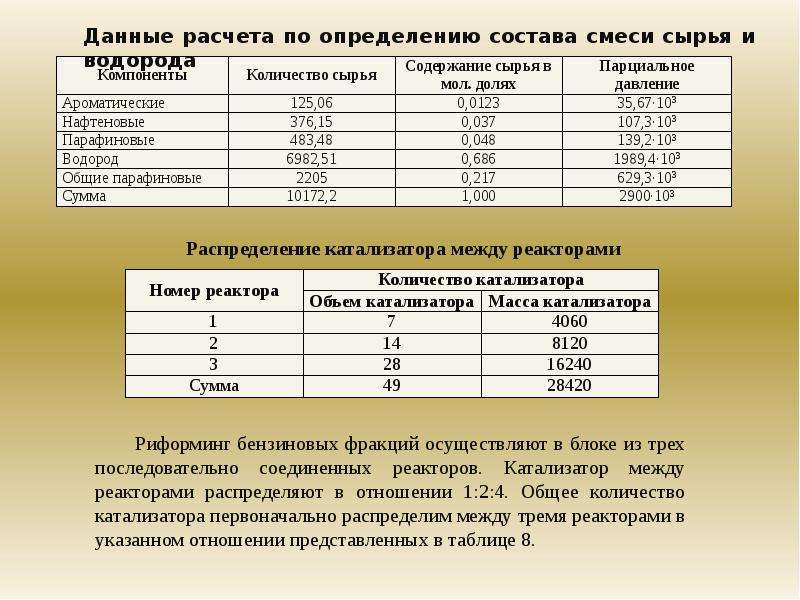

Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №10
Описание слайда:

Слайд 11

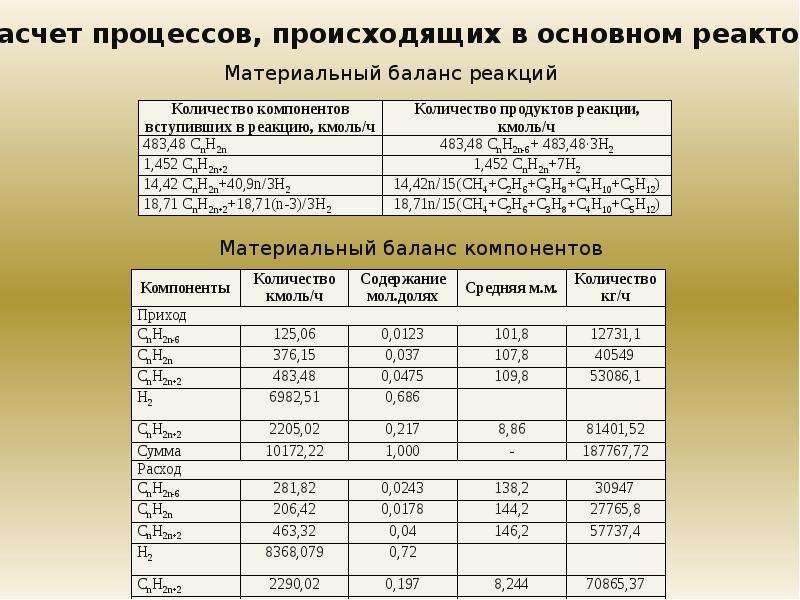

Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №11
Описание слайда:

Слайд 12

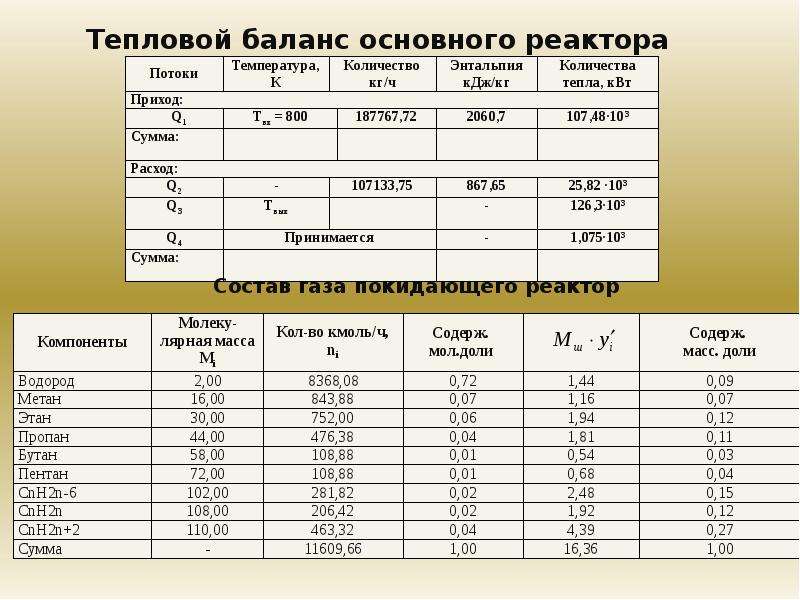

Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №12
Описание слайда:

Слайд 13

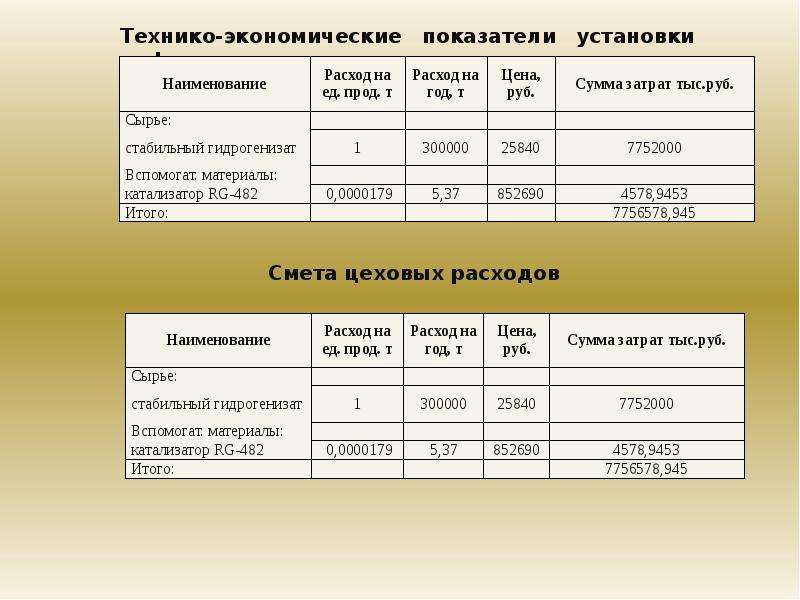

Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №13
Описание слайда:

Слайд 14


Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №14
Описание слайда:

Слайд 15


Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №15
Описание слайда:

Слайд 16


Проект установки каталитического риформинга мощностью 1200 тыс. тонн, слайд №16
Описание слайда:
