Слайд 1


Процессы Коксования
Описание слайда:
Процессы Коксования

Слайд 2

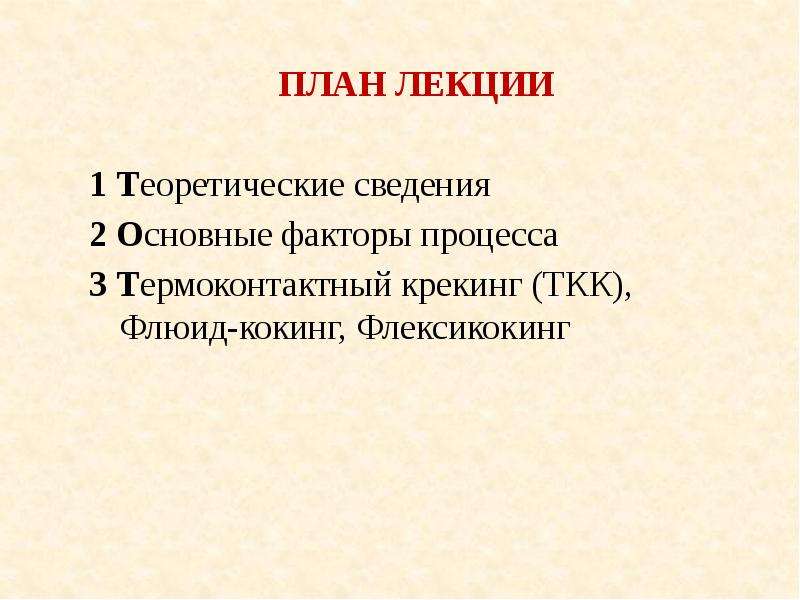

ПЛАН ЛЕКЦИИ ПЛАН ЛЕКЦИИ 1 Теоретические сведения 2 Основные факторы процесса 3 Термоконтактный крекинг (ТКК), Флюид-кокинг, Флексикокинг
Описание слайда:
ПЛАН ЛЕКЦИИ ПЛАН ЛЕКЦИИ 1 Теоретические сведения 2 Основные факторы процесса 3 Термоконтактный крекинг (ТКК), Флюид-кокинг, Флексикокинг

Слайд 3


Теоретические сведения
Описание слайда:
Теоретические сведения

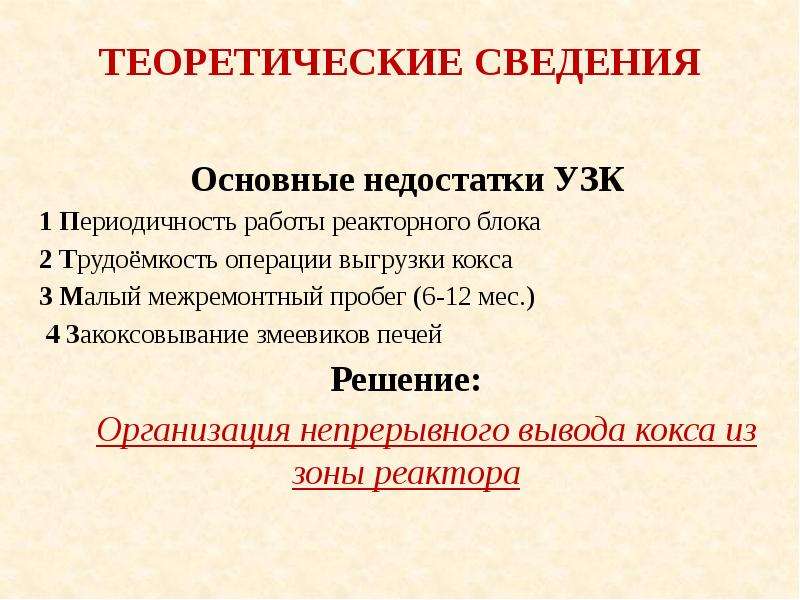

Слайд 4


Теоретические сведения Процесс трехстадийный
Описание слайда:
Теоретические сведения Процесс трехстадийный

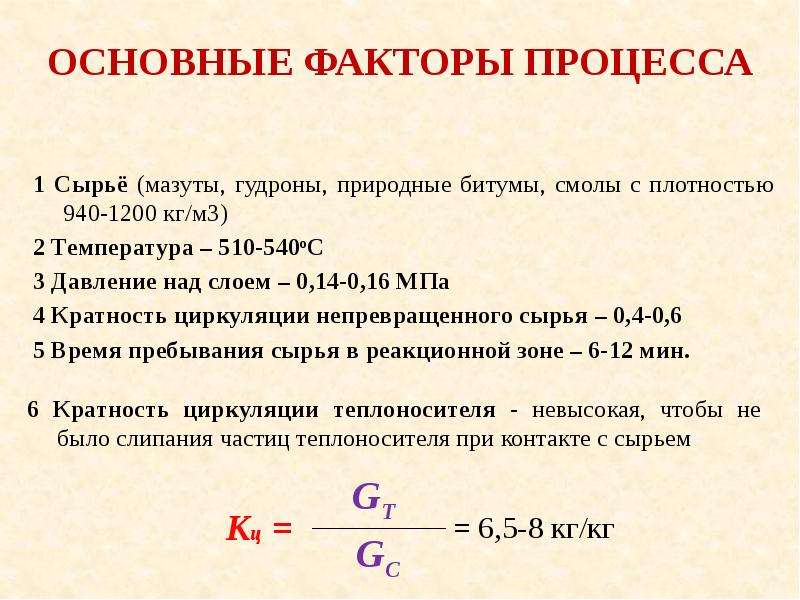

Слайд 5


Основные факторы процесса
Описание слайда:
Основные факторы процесса

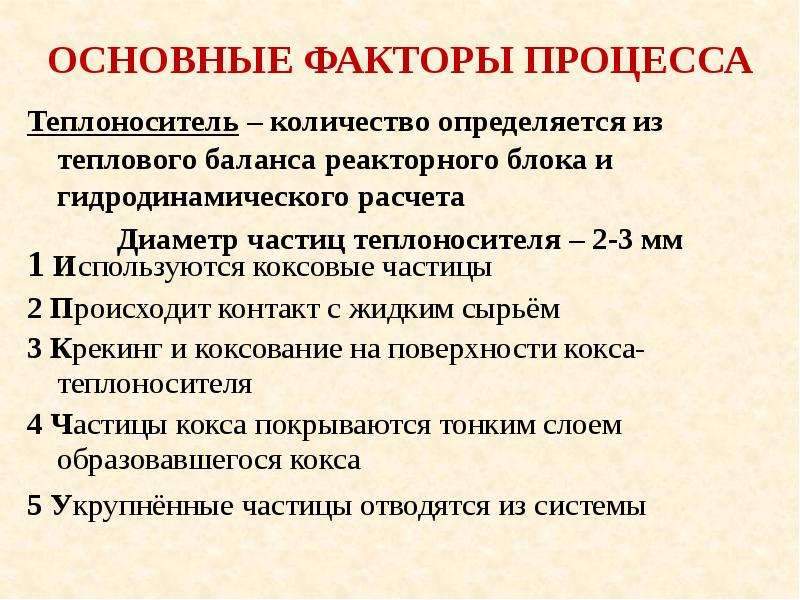

Слайд 6


Основные факторы процесса
Описание слайда:
Основные факторы процесса

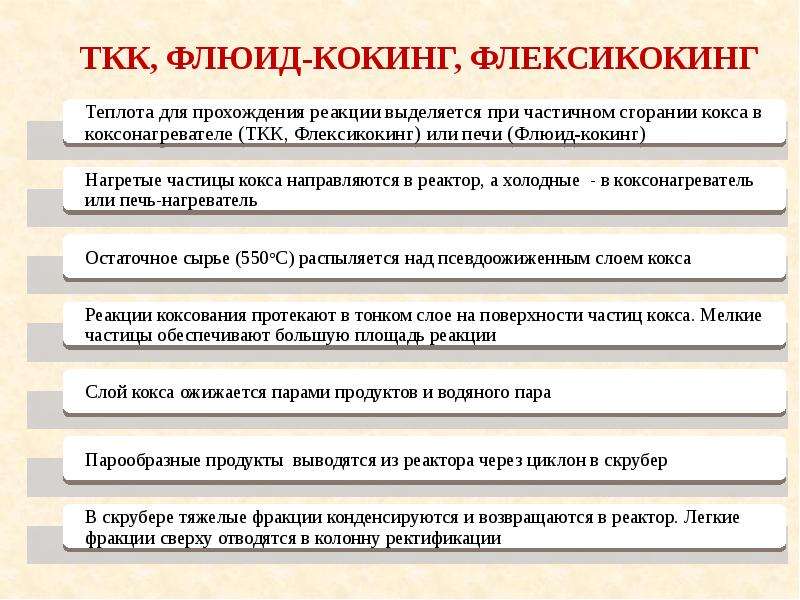

Слайд 7


ТКК, Флюид-кокинг, ФЛЕКСИКОКИНГ
Описание слайда:
ТКК, Флюид-кокинг, ФЛЕКСИКОКИНГ

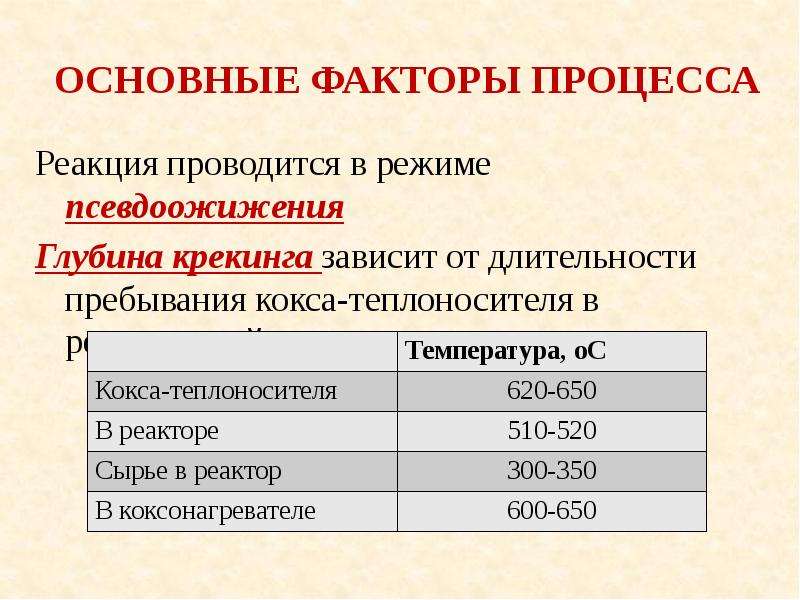

Слайд 8


Основные факторы процесса Реакция проводится в режиме псевдоожижения Глубина крекинга зависит от длительности пребывания кокса-теплоносителя в...
Описание слайда:
Основные факторы процесса Реакция проводится в режиме псевдоожижения Глубина крекинга зависит от длительности пребывания кокса-теплоносителя в реакционной зоне

Слайд 9

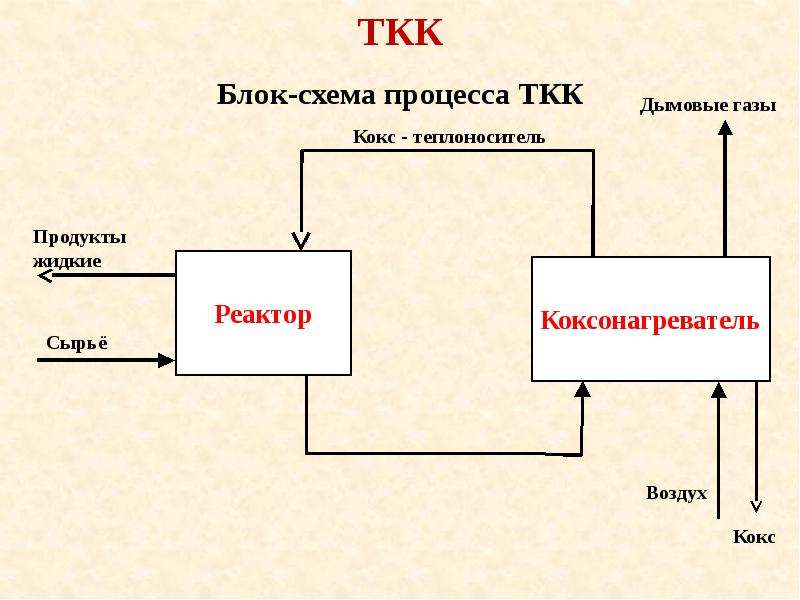

ТКК
Описание слайда:
ТКК

Слайд 10

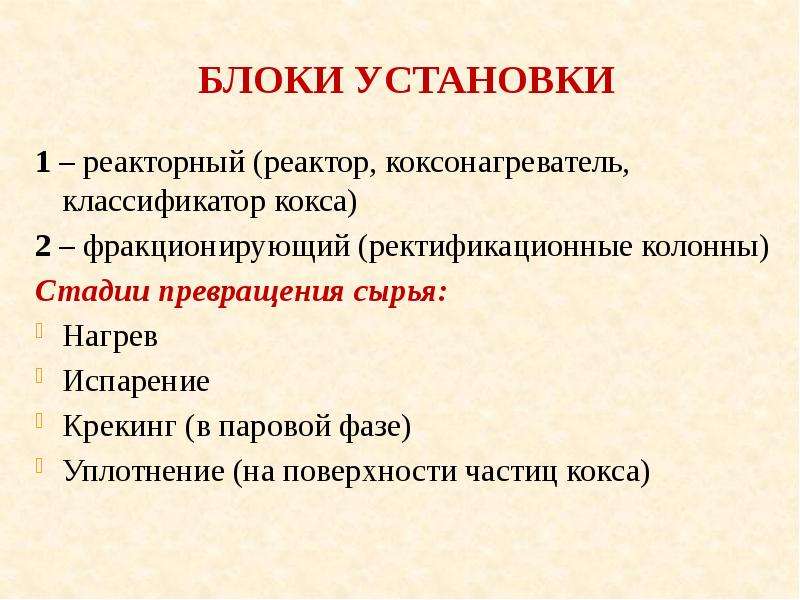

Блоки установки 1 – реакторный (реактор, коксонагреватель, классификатор кокса) 2 – фракционирующий (ректификационные колонны) Стадии превращения...
Описание слайда:
Блоки установки 1 – реакторный (реактор, коксонагреватель, классификатор кокса) 2 – фракционирующий (ректификационные колонны) Стадии превращения сырья: Нагрев Испарение Крекинг (в паровой фазе) Уплотнение (на поверхности частиц кокса)

Слайд 11

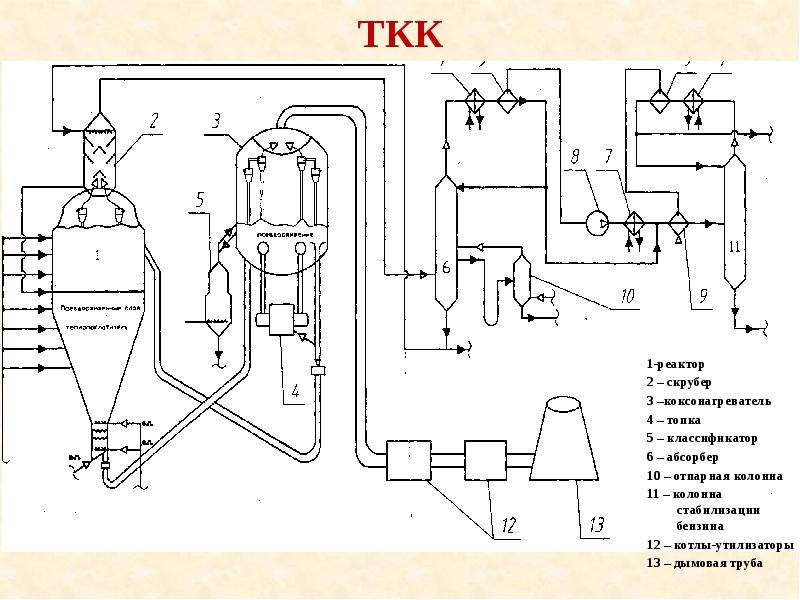

ТКК 1-реактор 2 – скрубер 3 –коксонагреватель 4 – топка 5 – классификатор 6 – абсорбер 10 – отпарная колонна 11 – колонна стабилизации бензина 12 –...
Описание слайда:
ТКК 1-реактор 2 – скрубер 3 –коксонагреватель 4 – топка 5 – классификатор 6 – абсорбер 10 – отпарная колонна 11 – колонна стабилизации бензина 12 – котлы-утилизаторы 13 – дымовая труба

Слайд 12

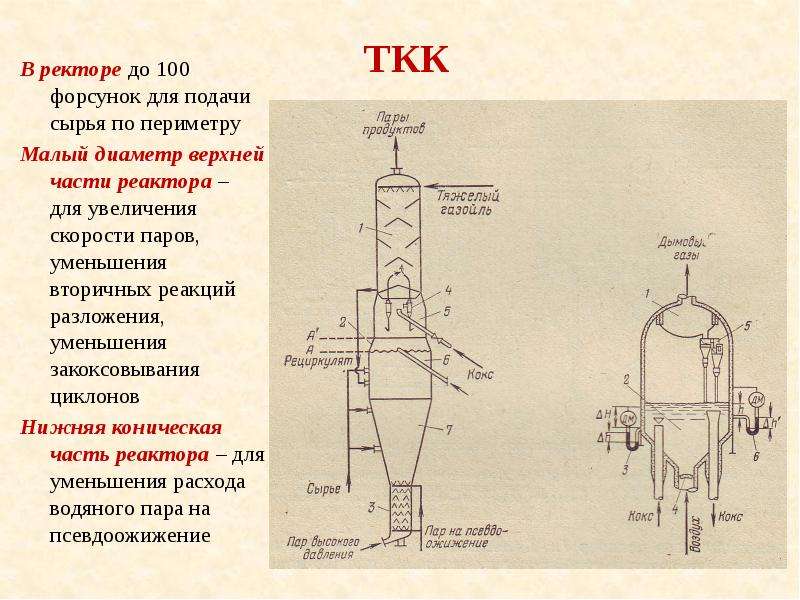

ТКК В ректоре до 100 форсунок для подачи сырья по периметру Малый диаметр верхней части реактора – для увеличения скорости паров, уменьшения...
Описание слайда:
ТКК В ректоре до 100 форсунок для подачи сырья по периметру Малый диаметр верхней части реактора – для увеличения скорости паров, уменьшения вторичных реакций разложения, уменьшения закоксовывания циклонов Нижняя коническая часть реактора – для уменьшения расхода водяного пара на псевдоожижение

Слайд 13

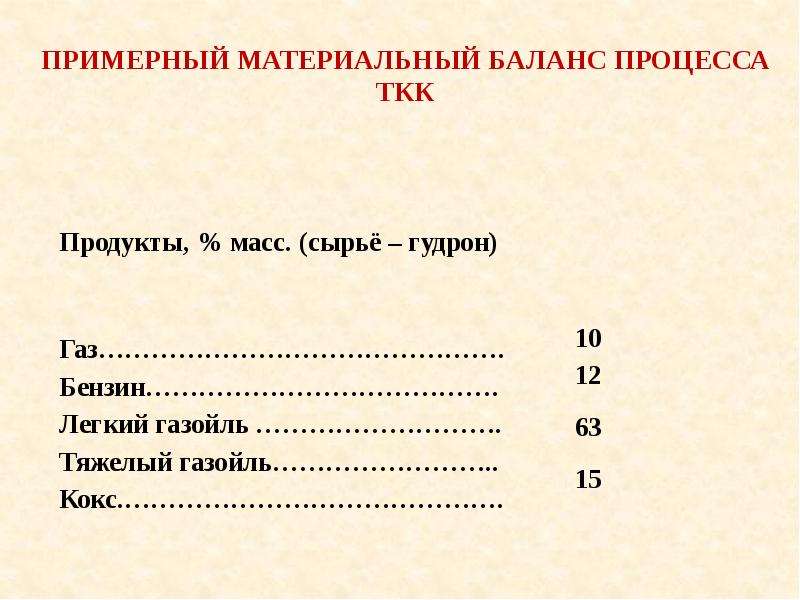

Примерный материальный баланс процесса ТКК
Описание слайда:
Примерный материальный баланс процесса ТКК

Слайд 14


ТКК
Описание слайда:
ТКК

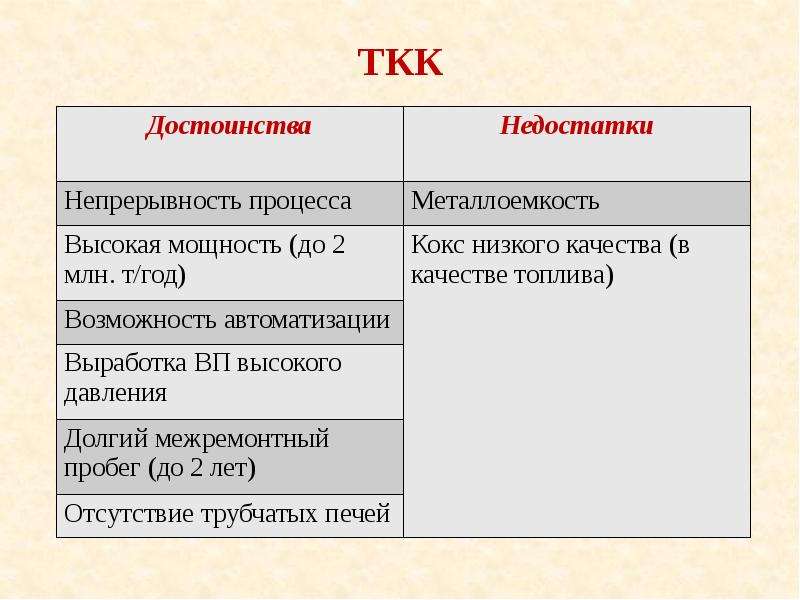

Слайд 15


ТКК
Описание слайда:
ТКК

Слайд 16


Флюид-кокинг и Флексикокинг 1. В технологии Флюид-кокинг кокс, не используемый для получения тепла, извлекается в качестве конечного продукта. 2. В...
Описание слайда:
Флюид-кокинг и Флексикокинг 1. В технологии Флюид-кокинг кокс, не используемый для получения тепла, извлекается в качестве конечного продукта. 2. В технологии Флексикокинг излишки кокса направляются в газификатор. Кокс реагирует с водяным паром и воздухом при температуре 930 ºС. При этом образуется насыщенный СО низкокалорийный газ, который используется в качестве чистого топлива.

Слайд 17

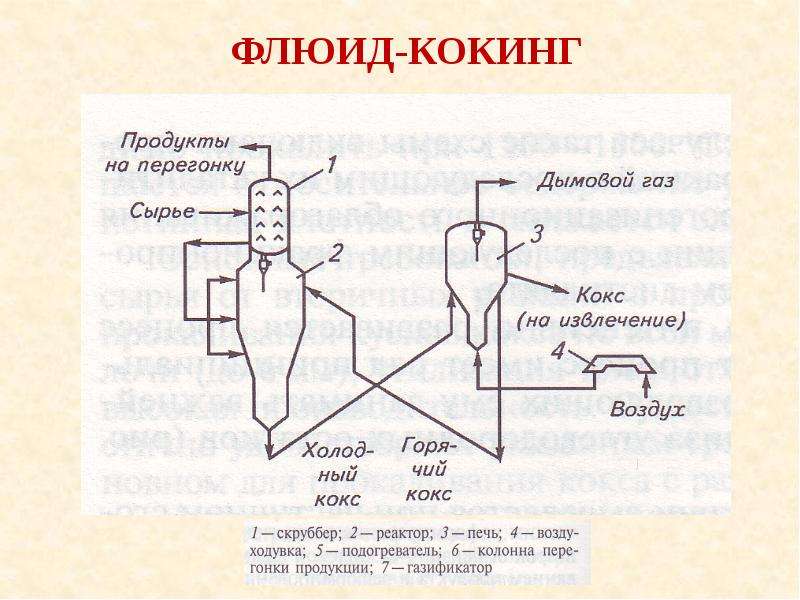

Флюид-кокинг
Описание слайда:
Флюид-кокинг

Слайд 18

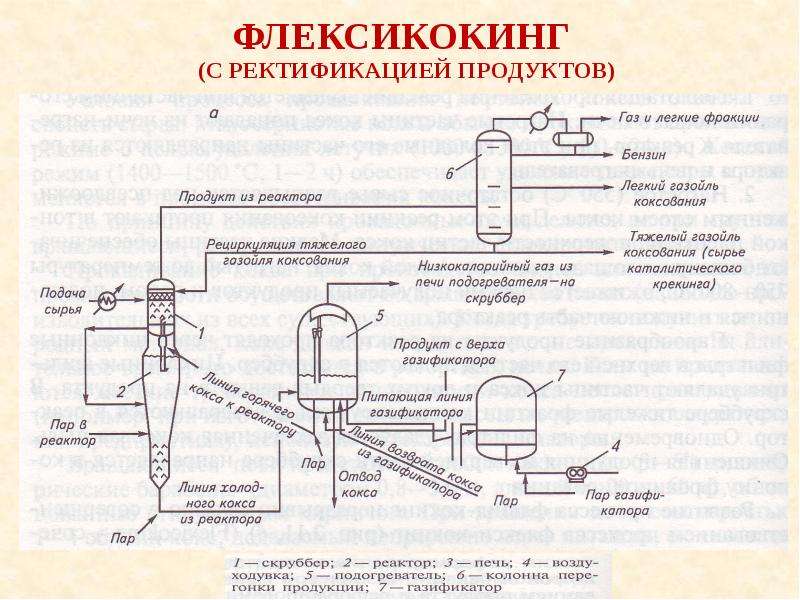

Флексикокинг (с ректификацией продуктов)
Описание слайда:
Флексикокинг (с ректификацией продуктов)

Слайд 19

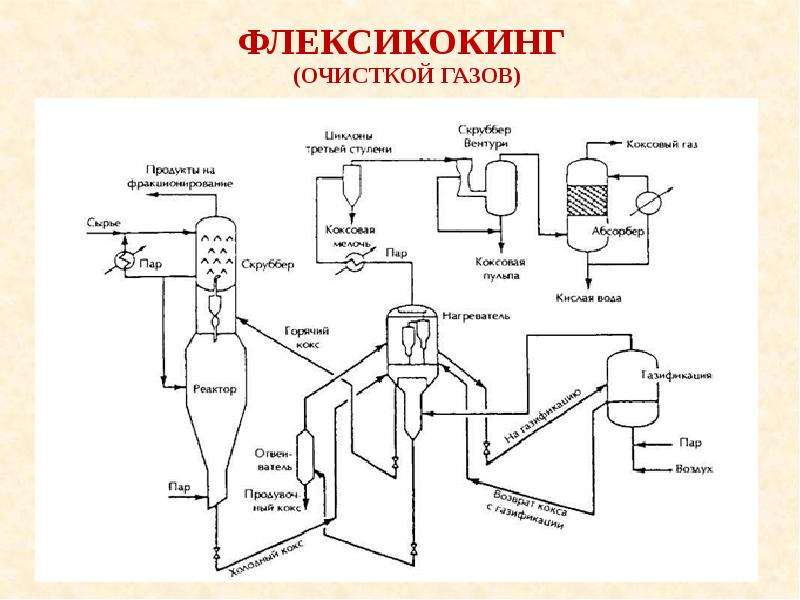

Флексикокинг (очисткой газов)
Описание слайда:
Флексикокинг (очисткой газов)

Слайд 20

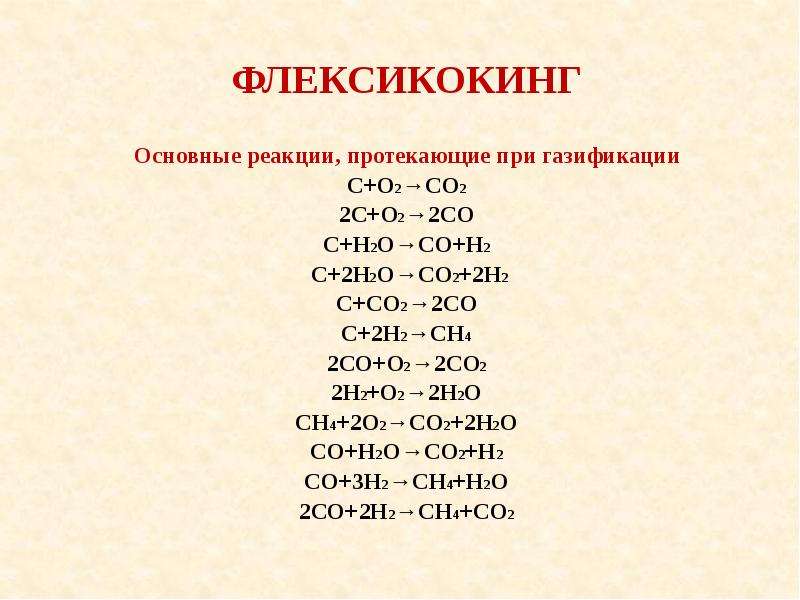

Флексикокинг Основные реакции, протекающие при газификации С+О2→СО2 2С+О2→2СО С+Н2О→СО+Н2 С+2Н2О→СО2+2Н2 С+СО2→2СО С+2Н2→СН4 2СО+О2→2СО2 2Н2+О2→2Н2О...
Описание слайда:
Флексикокинг Основные реакции, протекающие при газификации С+О2→СО2 2С+О2→2СО С+Н2О→СО+Н2 С+2Н2О→СО2+2Н2 С+СО2→2СО С+2Н2→СН4 2СО+О2→2СО2 2Н2+О2→2Н2О СН4+2О2→СО2+2Н2О СО+Н2О→СО2+Н2 СО+3Н2→СН4+Н2О 2СО+2Н2→СН4+СО2

Слайд 21

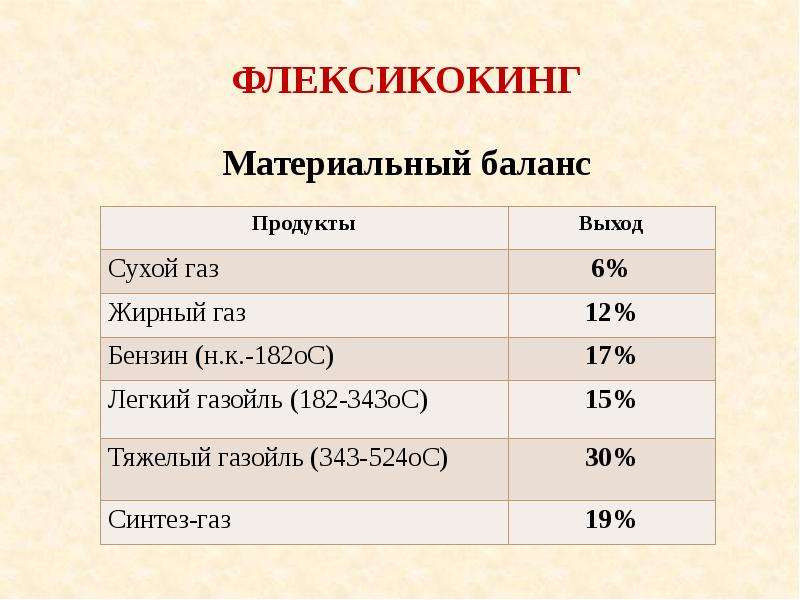

Флексикокинг Материальный баланс
Описание слайда:
Флексикокинг Материальный баланс

Слайд 22

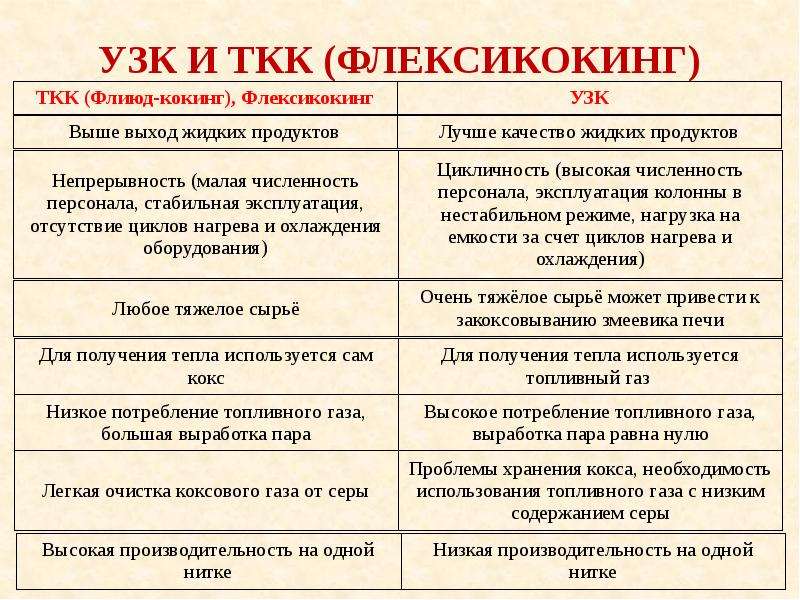

УЗК и ТКК (Флексикокинг)
Описание слайда:
УЗК и ТКК (Флексикокинг)

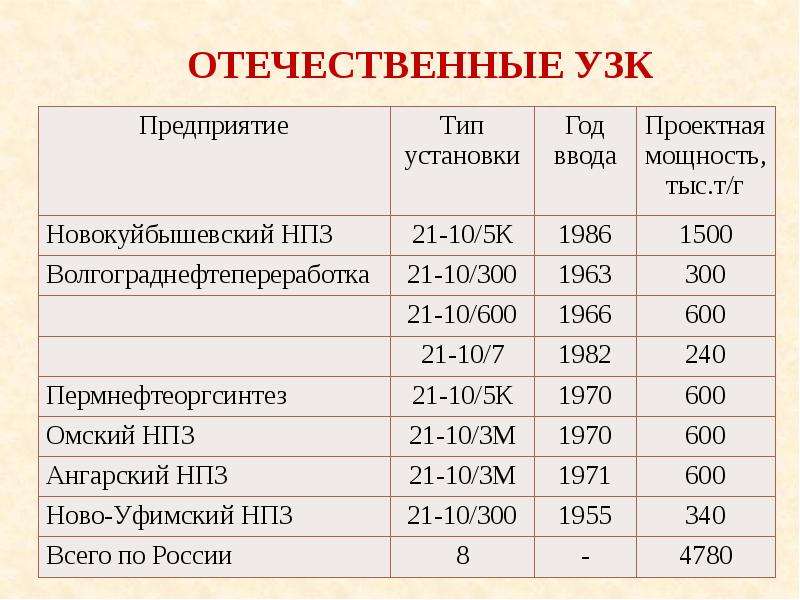

Слайд 23


Отечественные УЗК
Описание слайда:
Отечественные УЗК

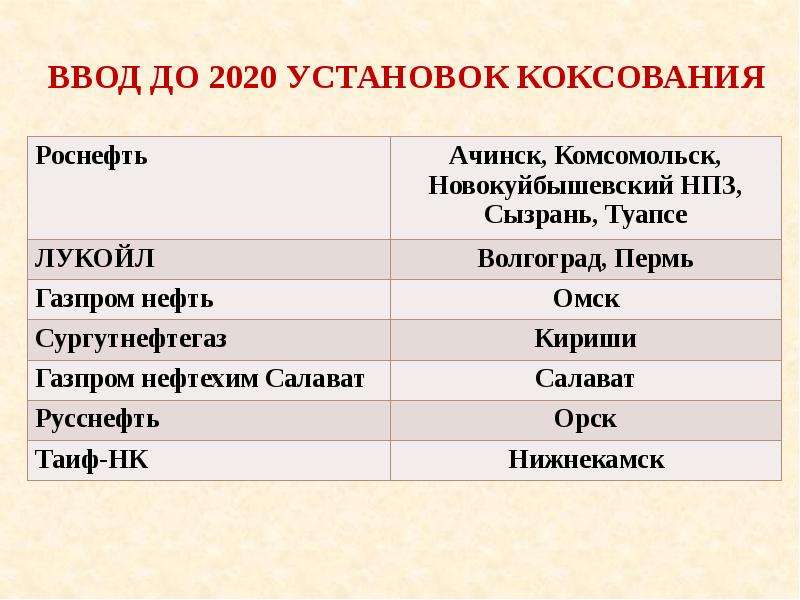

Слайд 24


Ввод до 2020 установок Коксования
Описание слайда:
Ввод до 2020 установок Коксования
