Слайд 1

Описание слайда:

МАССООБМЕННЫЕ ПРОЦЕССЫ

Слайд 2

Описание слайда:

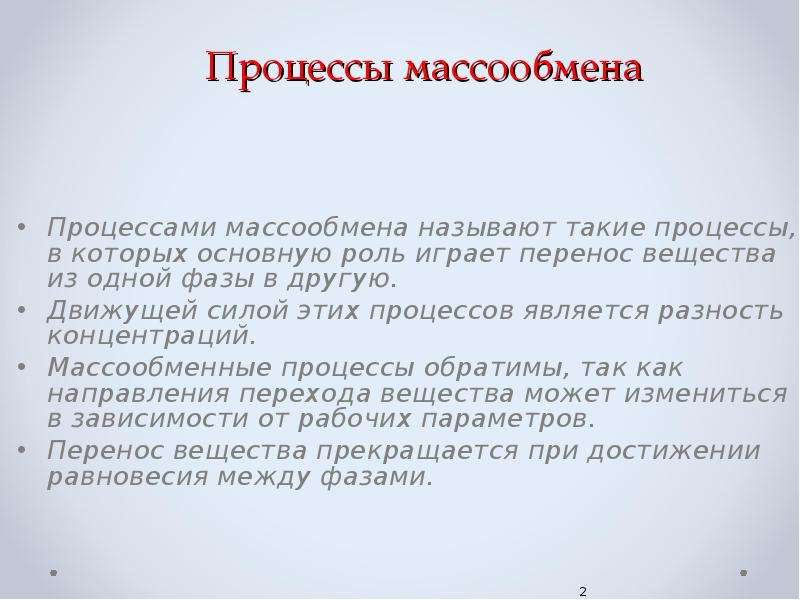

Процессы массообмена Процессами массообмена называют такие процессы, в которых основную роль играет перенос вещества из одной фазы в другую. Движущей силой этих процессов является разность концентраций. Массообменные процессы обратимы, так как направления перехода вещества может измениться в зависимости от рабочих параметров. Перенос вещества прекращается при достижении равновесия между фазами.

Слайд 3

Описание слайда:

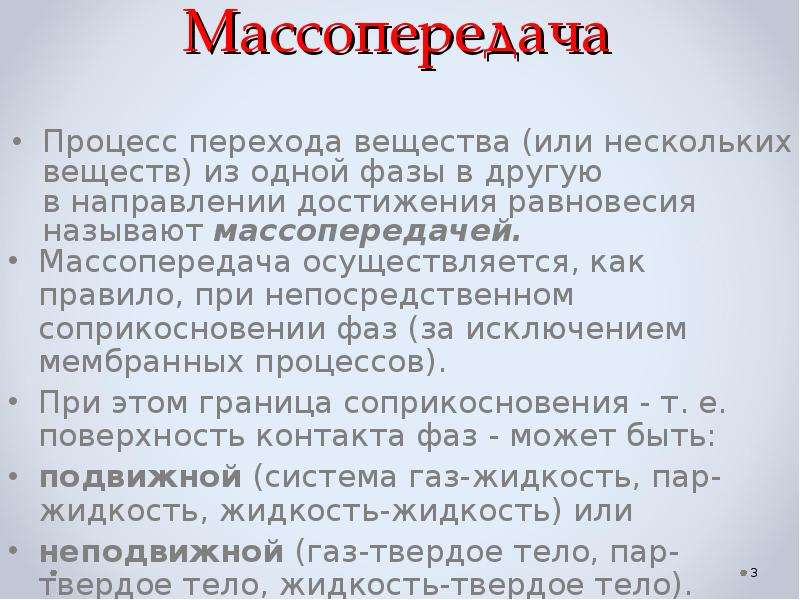

Массопередача Процесс перехода вещества (или нескольких веществ) из одной фазы в другую в направлении достижения равновесия называют массопередачей.

Слайд 4

Описание слайда:

Основное уравнение массопередачи Основным кинетическим уравнением массообменных процессов является уравнение массопередачи, которое основано на общих кинетических закономерностях физико-химических процессов. Скорость процесса [кг/(м2 с)] равна движущей силе ΔС, деленной на сопротивление R Здесь величина К характеризует скорость процесса переноса вещества из одной фазы в другую. По аналогии с процессом теплопередачи коэффициент К называют коэффициентом массопередачи.

Слайд 5

Описание слайда:

Классификация массообменных процессов В дальнейшем при анализе массообменных процессов будем исходить из условия состояния границы контакта фаз, что существенно различает механизмы процессов переноса массы. По этому принципу массообменные процессы подразделяют на массопередачу в системах со свободной границей раздела фаз (газ - жидкость, пар - жидкость, жидкость - жидкость), массопередачу в системах с неподвижной (фиксированной) поверхностью контакта фаз (системы газ - твердое тело, пар – твердое тело, жидкость - твердое тело) массопередачу через полупроницаемые перегородки (мембраны).

Слайд 6

Описание слайда:

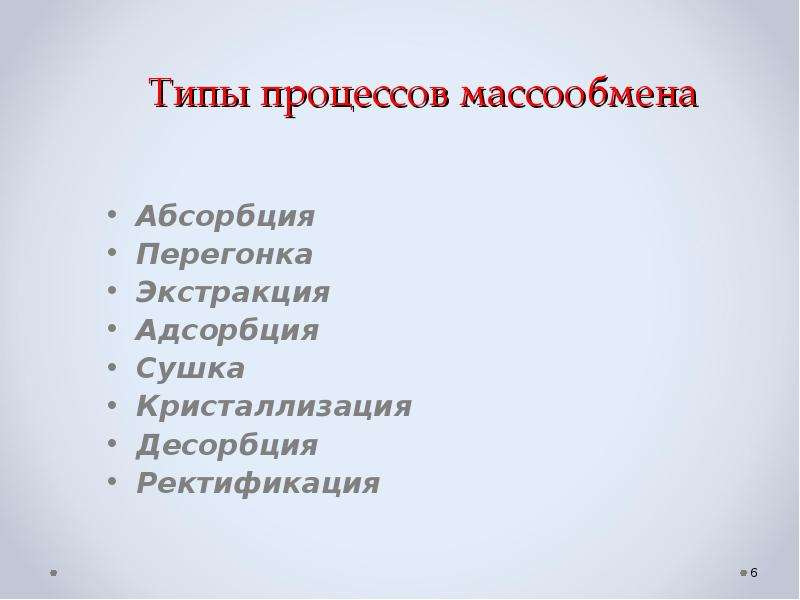

Типы процессов массообмена Абсорбция Перегонка Экстракция Адсорбция Сушка Кристаллизация Десорбция Ректификация

Слайд 7

Описание слайда:

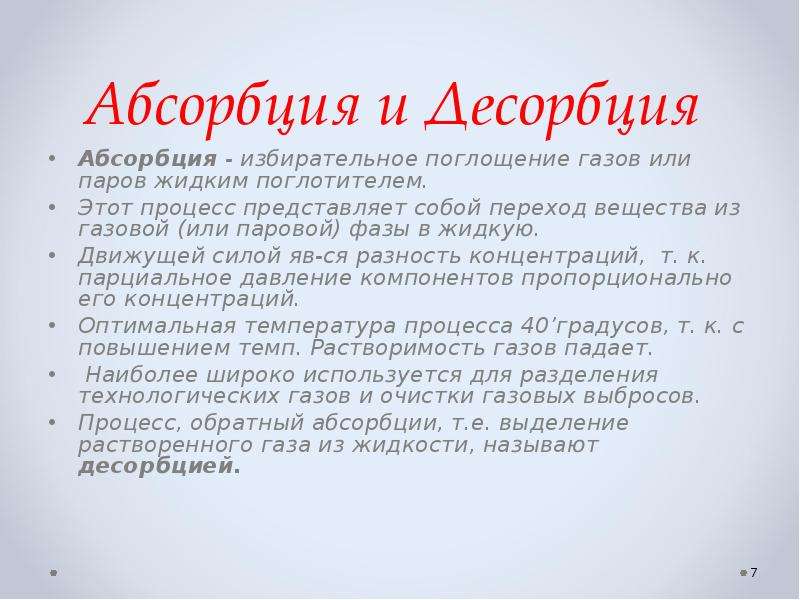

Абсорбция и Десорбция Абсорбция - избирательное поглощение газов или паров жидким поглотителем. Этот процесс представляет собой переход вещества из газовой (или паровой) фазы в жидкую. Движущей силой яв-ся разность концентраций, т. к. парциальное давление компонентов пропорционально его концентраций. Оптимальная температура процесса 40’градусов, т. к. с повышением темп. Растворимость газов падает. Наиболее широко используется для разделения технологических газов и очистки газовых выбросов. Процесс, обратный абсорбции, т.е. выделение растворенного газа из жидкости, называют десорбцией.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

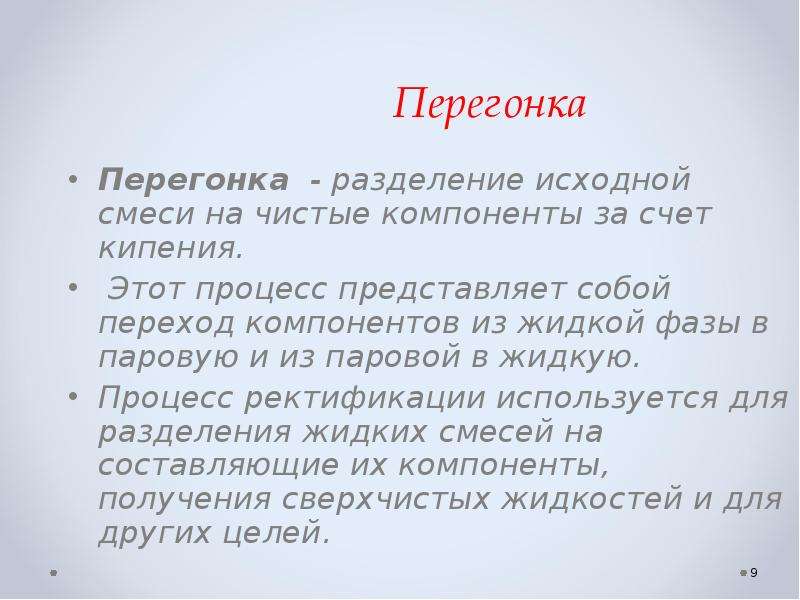

Перегонка Перегонка - разделение исходной смеси на чистые компоненты за счет кипения. Этот процесс представляет собой переход компонентов из жидкой фазы в паровую и из паровой в жидкую. Процесс ректификации используется для разделения жидких смесей на составляющие их компоненты, получения сверхчистых жидкостей и для других целей.

Слайд 10

Описание слайда:

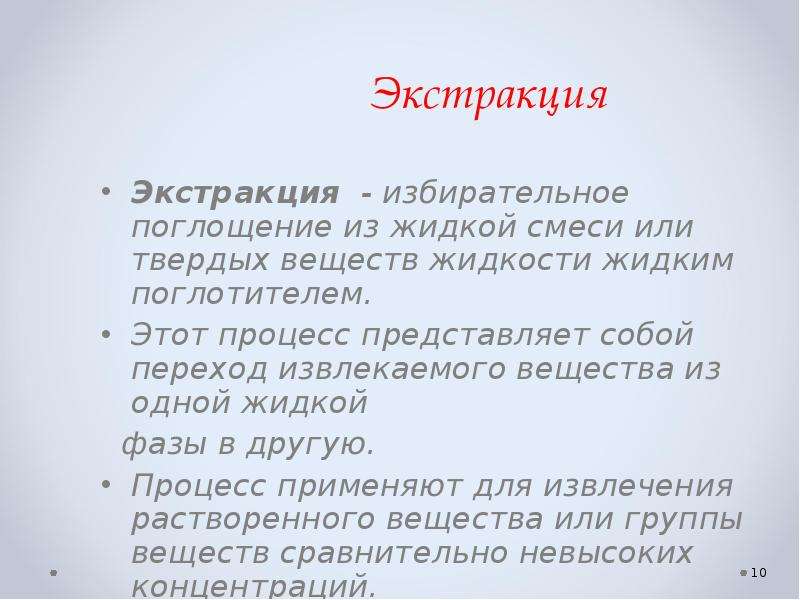

Экстракция Экстракция - избирательное поглощение из жидкой смеси или твердых веществ жидкости жидким поглотителем. Этот процесс представляет собой переход извлекаемого вещества из одной жидкой фазы в другую. Процесс применяют для извлечения растворенного вещества или группы веществ сравнительно невысоких концентраций.

Слайд 11

Описание слайда:

Адсорбция Адсорбция - избирательное поглощение газов, паров или растворенных в жидкости веществ твердым поглотителем, способным поглощать одно или несколько веществ из смеси. Этот процесс представляет собой переход веществ из газовой, паровой или жидкой фазы в твердую. Адсорбцию применяют для извлечения того или иного вещества (или веществ) достаточно низкой концентрации из их смеси. Процесс, обратный адсорбции, т.е. выделение сорбированного вещества из твердого поглотителя, называют десорбцией.

Слайд 12

Описание слайда:

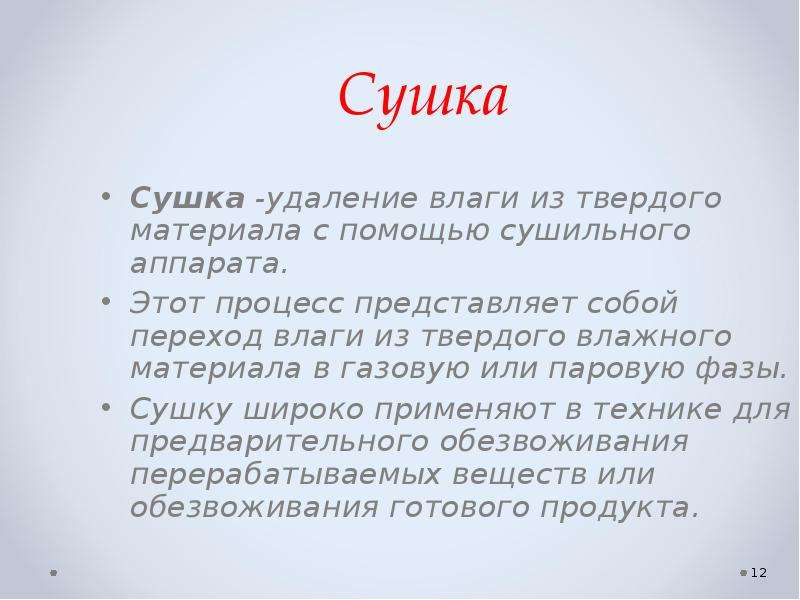

Сушка Сушка -удаление влаги из твердого материала с помощью сушильного аппарата. Этот процесс представляет собой переход влаги из твердого влажного материала в газовую или паровую фазы. Сушку широко применяют в технике для предварительного обезвоживания перерабатываемых веществ или обезвоживания готового продукта.

Слайд 13

Описание слайда:

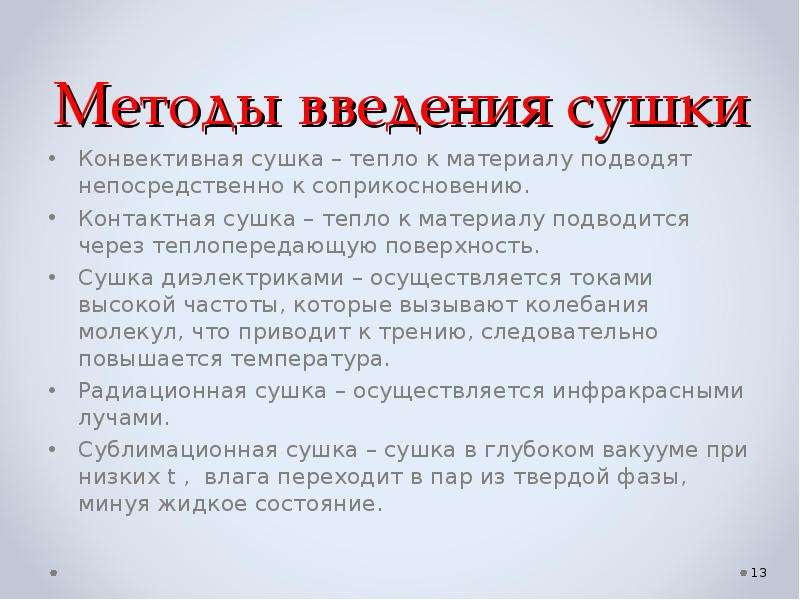

Методы введения сушки Конвективная сушка – тепло к материалу подводят непосредственно к соприкосновению. Контактная сушка – тепло к материалу подводится через теплопередающую поверхность. Сушка диэлектриками – осуществляется токами высокой частоты, которые вызывают колебания молекул, что приводит к трению, следовательно повышается температура. Радиационная сушка – осуществляется инфракрасными лучами. Сублимационная сушка – сушка в глубоком вакууме при низких t , влага переходит в пар из твердой фазы, минуя жидкое состояние.

Слайд 14

Описание слайда:

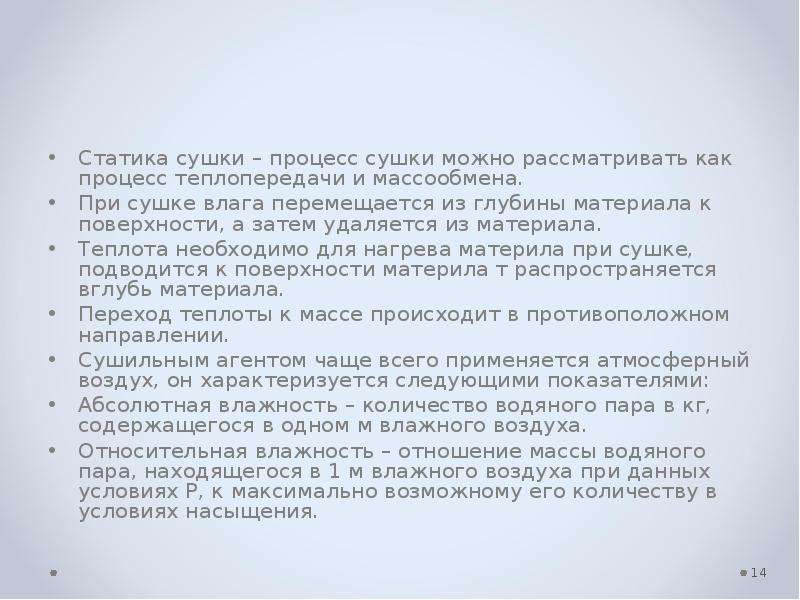

Статика сушки – процесс сушки можно рассматривать как процесс теплопередачи и массообмена. При сушке влага перемещается из глубины материала к поверхности, а затем удаляется из материала. Теплота необходимо для нагрева материла при сушке, подводится к поверхности материла т распространяется вглубь материала. Переход теплоты к массе происходит в противоположном направлении. Сушильным агентом чаще всего применяется атмосферный воздух, он характеризуется следующими показателями: Абсолютная влажность – количество водяного пара в кг, содержащегося в одном м влажного воздуха. Относительная влажность – отношение массы водяного пара, находящегося в 1 м влажного воздуха при данных условиях Р, к максимально возможному его количеству в условиях насыщения.

Слайд 15

Описание слайда:

Кристаллизация Кристаллизация - выделение твердой фазы в виде кристаллов из растворов или расплавов. Этот процесс представляет собой переход вещества из жидкой фазы в твердую. Применяется, в частности, для получения веществ повышенной чистоты. Быстрое течение процесса дает мелкие кристаллы, которые трудно отфильтровать. При медленном течении процесса кристаллы получаются более крупные.

Слайд 16

Описание слайда:

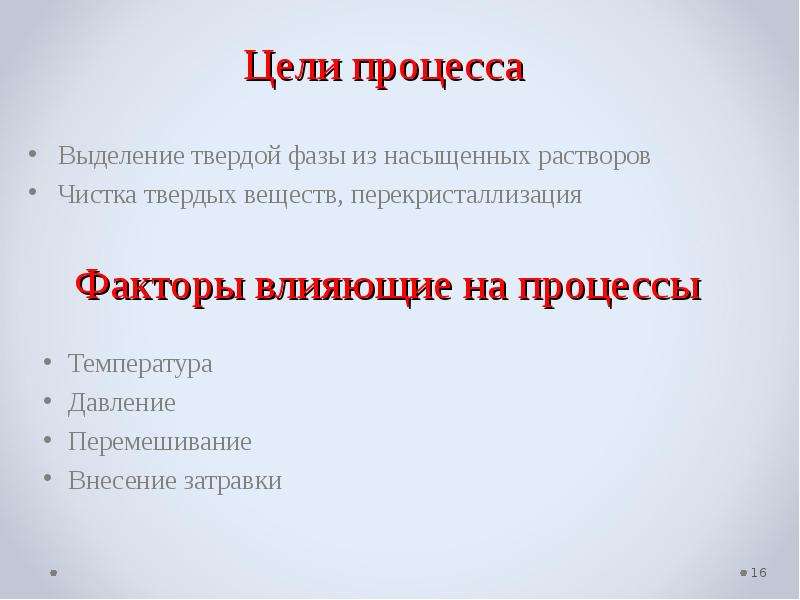

Цели процесса Температура Давление Перемешивание Внесение затравки

Слайд 17

Описание слайда:

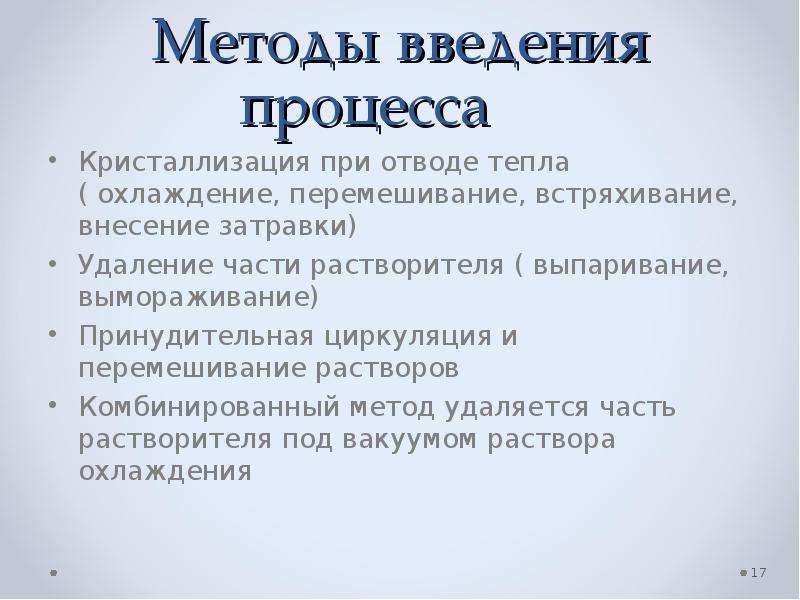

Методы введения процесса Кристаллизация при отводе тепла ( охлаждение, перемешивание, встряхивание, внесение затравки) Удаление части растворителя ( выпаривание, вымораживание) Принудительная циркуляция и перемешивание растворов Комбинированный метод удаляется часть растворителя под вакуумом раствора охлаждения

Слайд 18

Описание слайда:

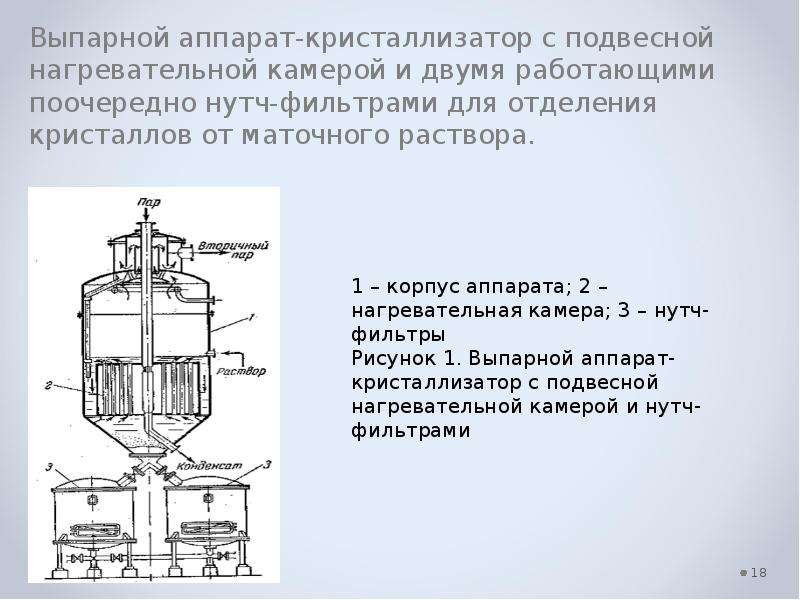

Выпарной аппарат-кристаллизатор с подвесной нагревательной камерой и двумя работающими поочередно нутч-фильтрами для отделения кристаллов от маточного раствора.

Слайд 19

Описание слайда:

Вальцовый кристаллизатор Вальцовые кристаллизаторы представляют собой горизонтальный вращающейся охлаждаемый изнутри металлический барабан 1 (рисунок 5). он частично погружен в корыто 2 с кристаллизуемым раствором. Во избежание прежде временной кристаллизации корыто обогревается. Через полые валы 3, которые вращаются вместе с барабаном, внутрь которого поступает и удаляется с противоположного конца охлаждающая вода. Валы соединены с неподвижными трубопроводами. За один оборот барабана на его поверхности образуется плотный тонкий слой кристаллов, которые снимаются с барабана ножом 4.

Слайд 20

Описание слайда:

барабанный

Слайд 21

Описание слайда:

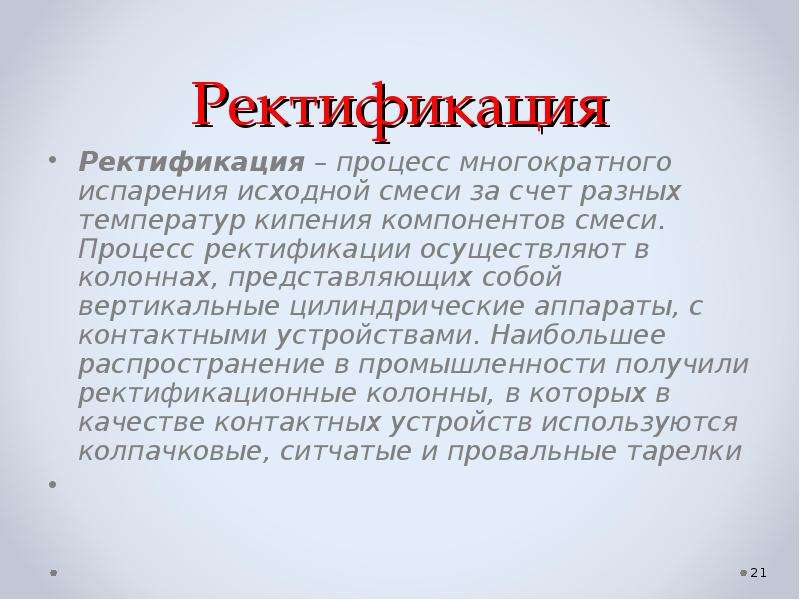

Ректификация Ректификация – процесс многократного испарения исходной смеси за счет разных температур кипения компонентов смеси. Процесс ректификации осуществляют в колоннах, представляющих собой вертикальные цилиндрические аппараты, с контактными устройствами. Наибольшее распространение в промышленности получили ректификационные колонны, в которых в качестве контактных устройств используются колпачковые, ситчатые и провальные тарелки
