Слайд 1


Композитные материалы (Композиционные материалы)
Описание слайда:
Композитные материалы (Композиционные материалы)

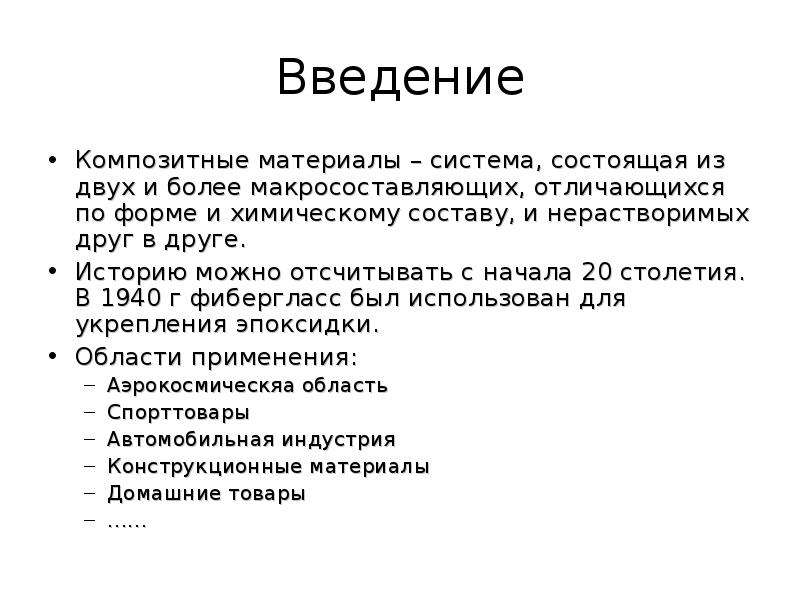

Слайд 2


Введение Композитные материалы – система, состоящая из двух и более макросоставляющих, отличающихся по форме и химическому составу, и нерастворимых...
Описание слайда:
Введение Композитные материалы – система, состоящая из двух и более макросоставляющих, отличающихся по форме и химическому составу, и нерастворимых друг в друге. Историю можно отсчитывать с начала 20 столетия. В 1940 г фибергласс был использован для укрепления эпоксидки. Области применения: Аэрокосмическяа область Спорттовары Автомобильная индустрия Конструкционные материалы Домашние товары ……

Слайд 3


Композитные материалы, слайд №3
Описание слайда:

Слайд 4

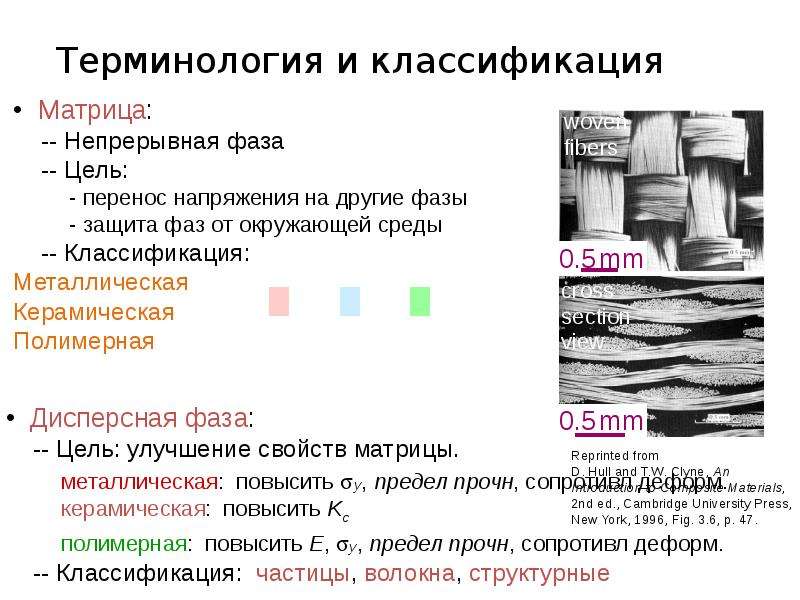

Терминология и классификация
Описание слайда:
Терминология и классификация

Слайд 5


Структурная организация: вариации дизайна
Описание слайда:
Структурная организация: вариации дизайна

Слайд 6


Основной набор композитов
Описание слайда:
Основной набор композитов

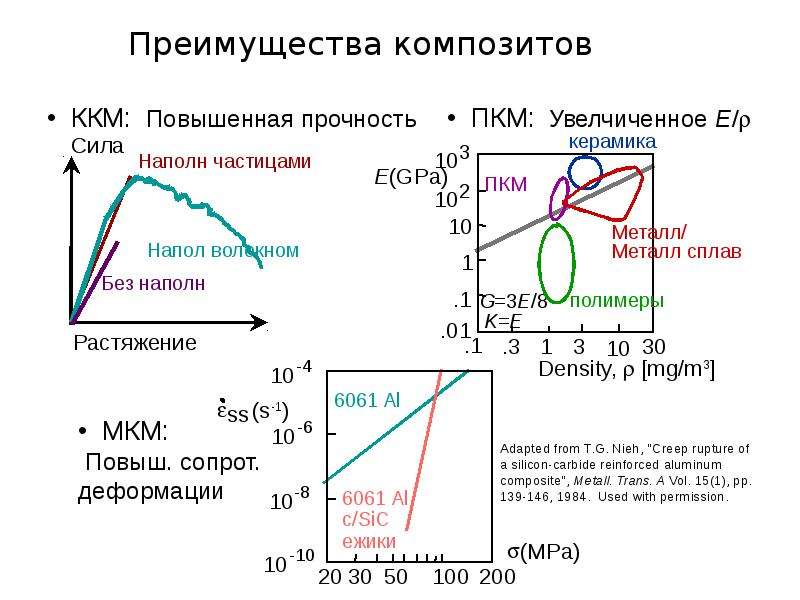

Слайд 7


Преимущества композитов
Описание слайда:
Преимущества композитов

Слайд 8


Композиции с частицами -I
Описание слайда:
Композиции с частицами -I

Слайд 9

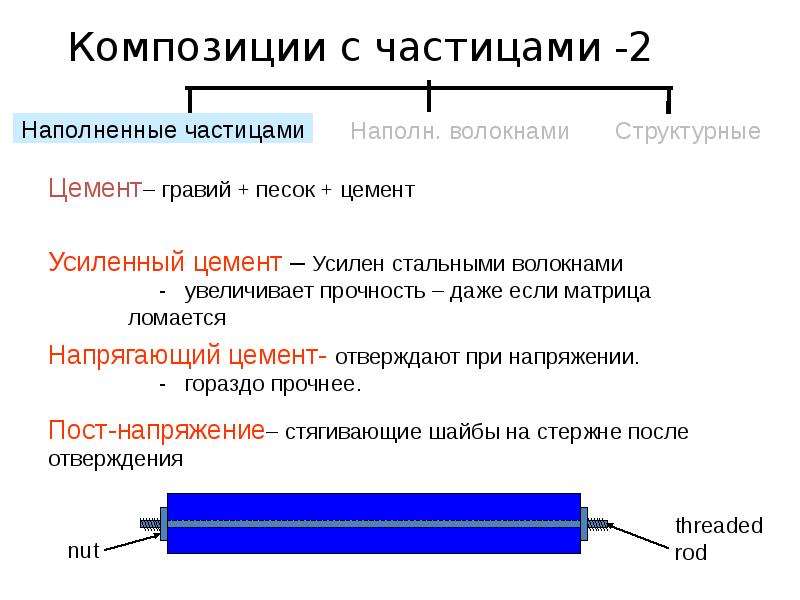

Композиции с частицами -2
Описание слайда:
Композиции с частицами -2

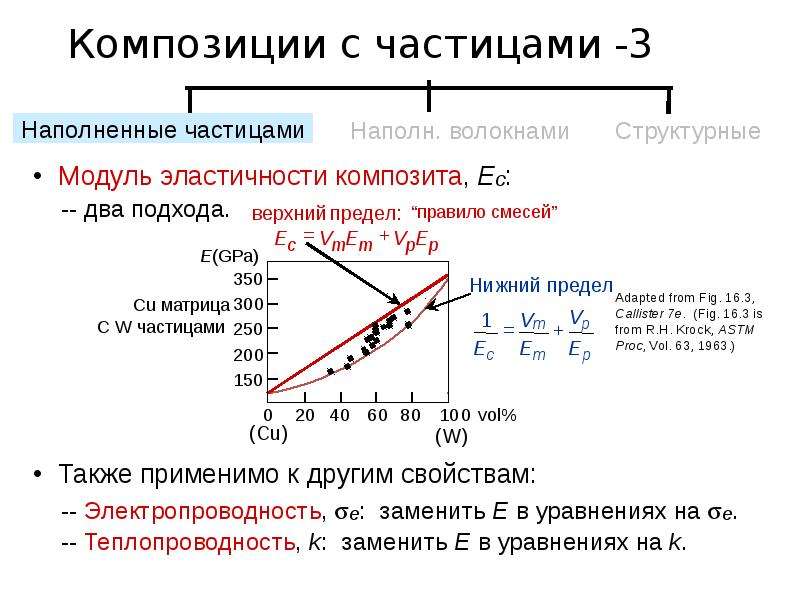

Слайд 10


Композиции с частицами -3
Описание слайда:
Композиции с частицами -3

Слайд 11

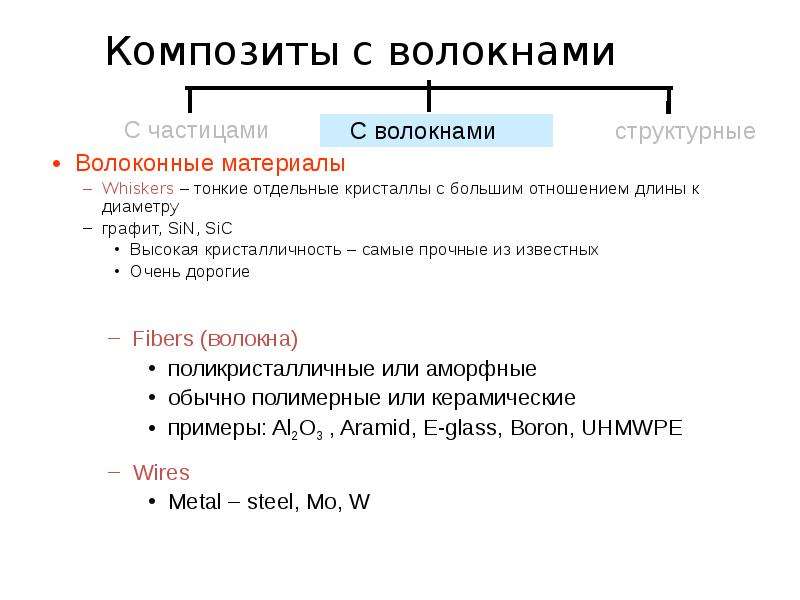

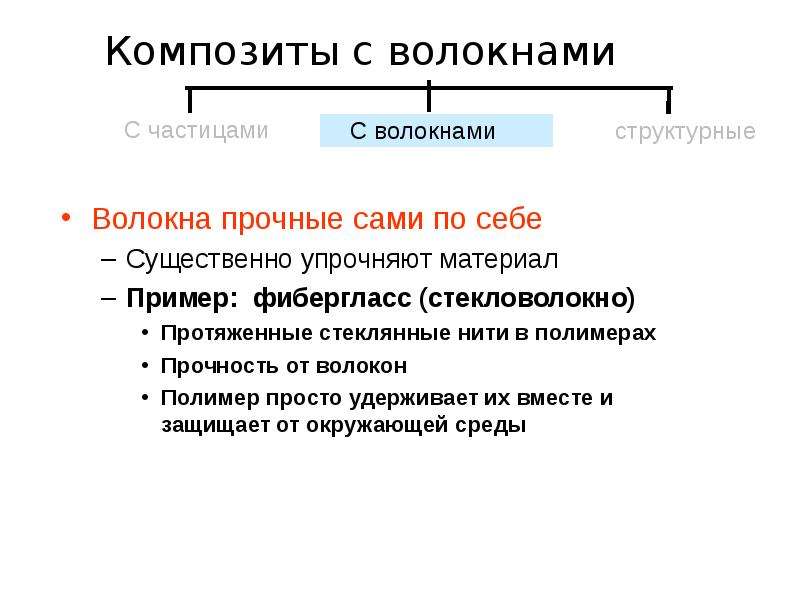

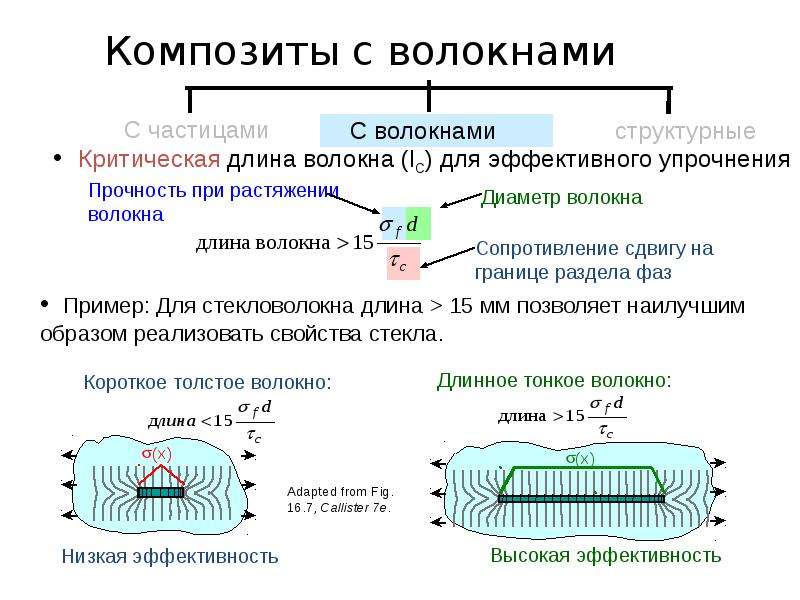

Композиты с волокнами
Описание слайда:
Композиты с волокнами

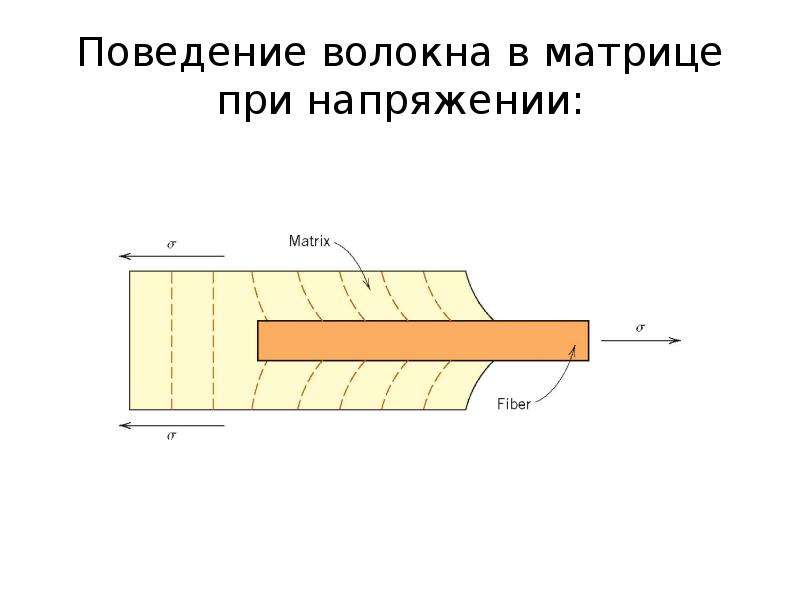

Слайд 12


Поведение волокна в матрице при напряжении:
Описание слайда:
Поведение волокна в матрице при напряжении:

Слайд 13


Композитные материалы, слайд №13
Описание слайда:

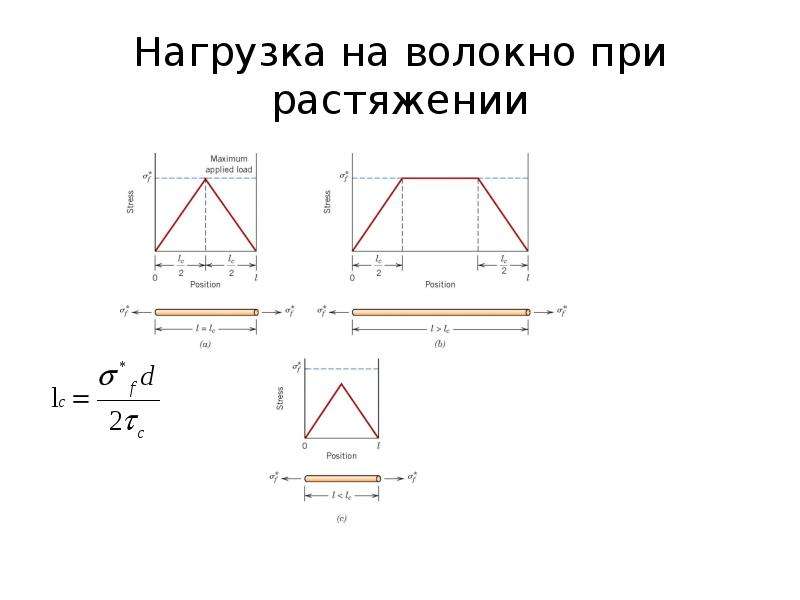

Слайд 14


Нагрузка на волокно при растяжении
Описание слайда:
Нагрузка на волокно при растяжении

Слайд 15


Композитные материалы, слайд №15
Описание слайда:

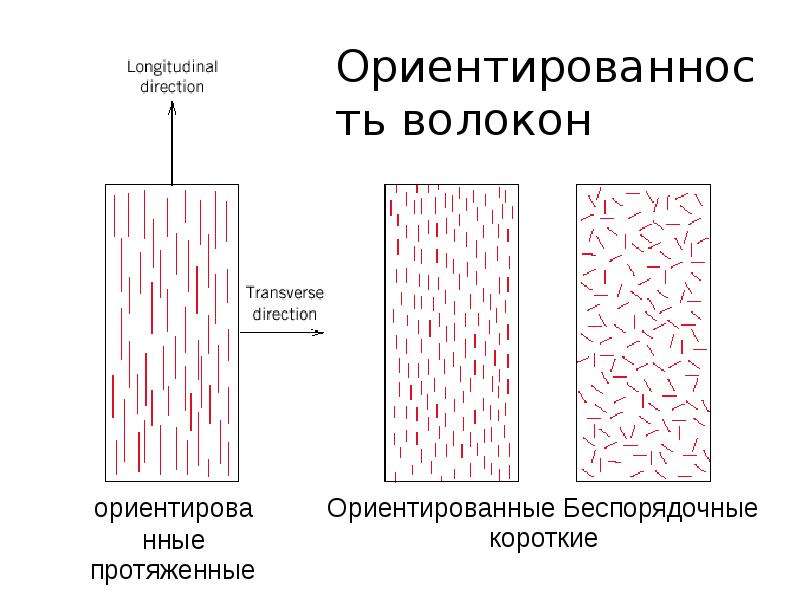

Слайд 16


Ориентированность волокон
Описание слайда:
Ориентированность волокон

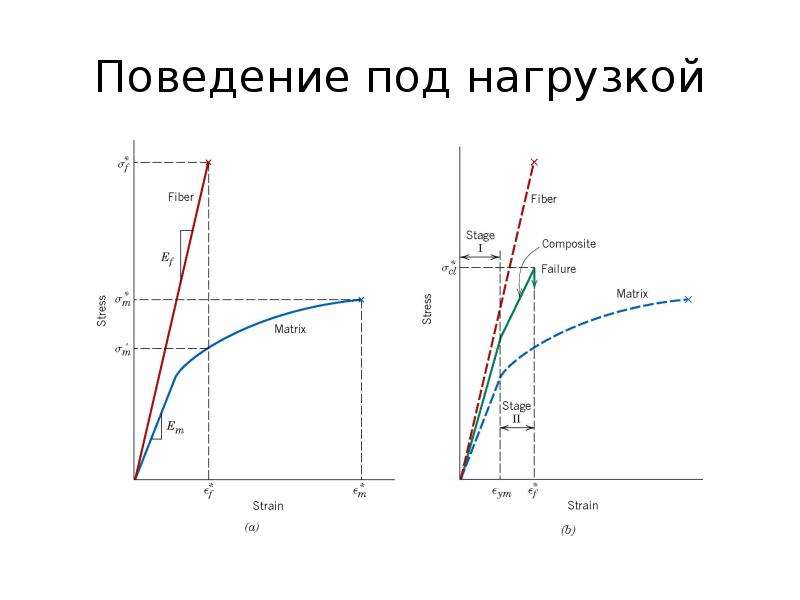

Слайд 17


Поведение под нагрузкой
Описание слайда:
Поведение под нагрузкой

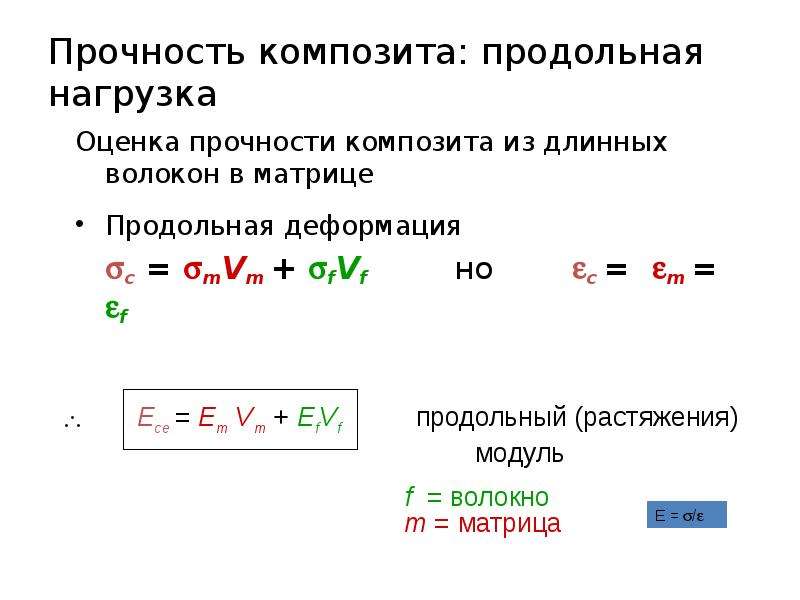

Слайд 18


Прочность композита: продольная нагрузка Оценка прочности композита из длинных волокон в матрице Продольная деформация c = mVm + fVf но c = m =...
Описание слайда:
Прочность композита: продольная нагрузка Оценка прочности композита из длинных волокон в матрице Продольная деформация c = mVm + fVf но c = m = f

Слайд 19


Прочность композита: поперечная нагрузка При поперечной нагрузке волокна несут меньше нагрузки и находятся в состоянии, когда приложенное напряжение...
Описание слайда:
Прочность композита: поперечная нагрузка При поперечной нагрузке волокна несут меньше нагрузки и находятся в состоянии, когда приложенное напряжение одинаково для волокон и матрицы c = m = f =  c= mVm + fVf

Слайд 20

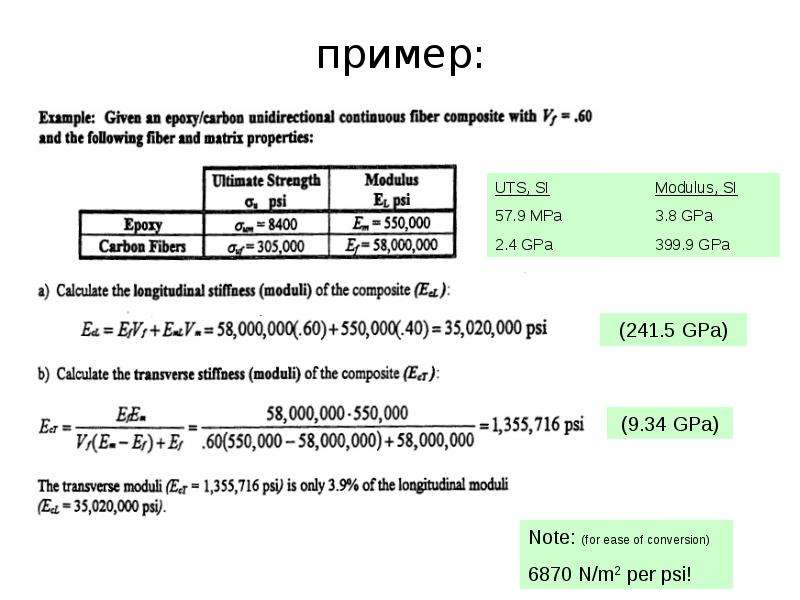

пример:
Описание слайда:
пример:

Слайд 21

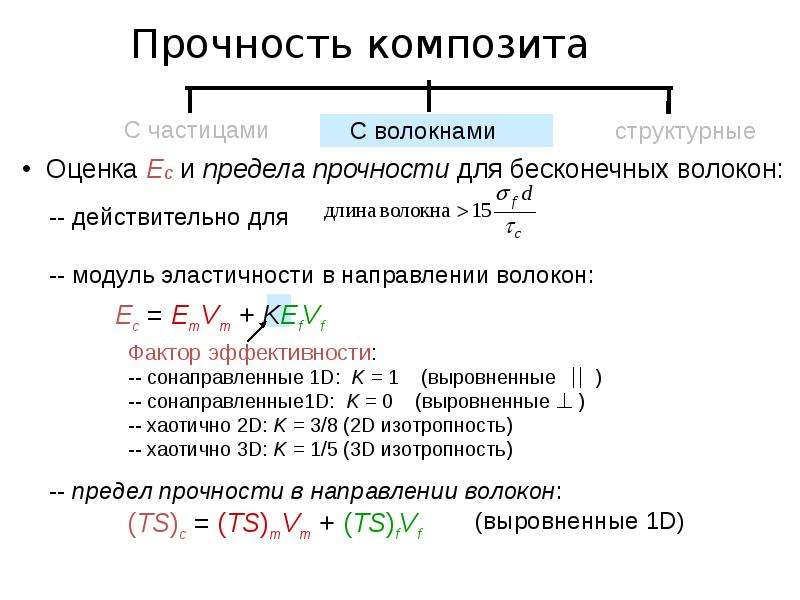

Прочность композита
Описание слайда:
Прочность композита

Слайд 22

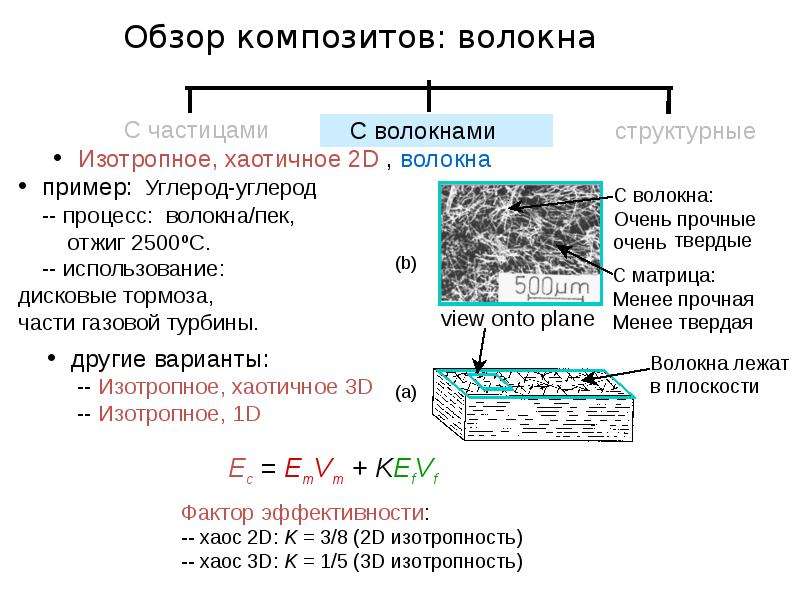

Обзор композитов: волокна
Описание слайда:
Обзор композитов: волокна

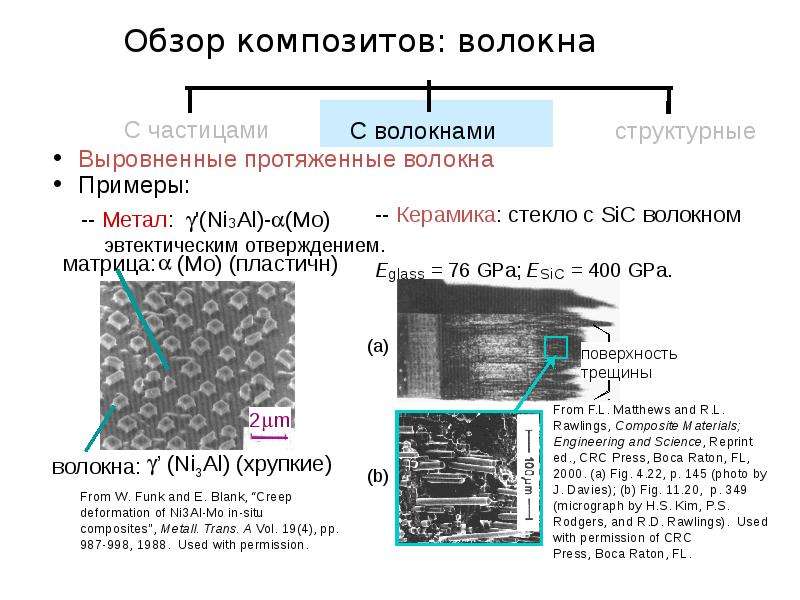

Слайд 23


Обзор композитов: волокна
Описание слайда:
Обзор композитов: волокна

Слайд 24

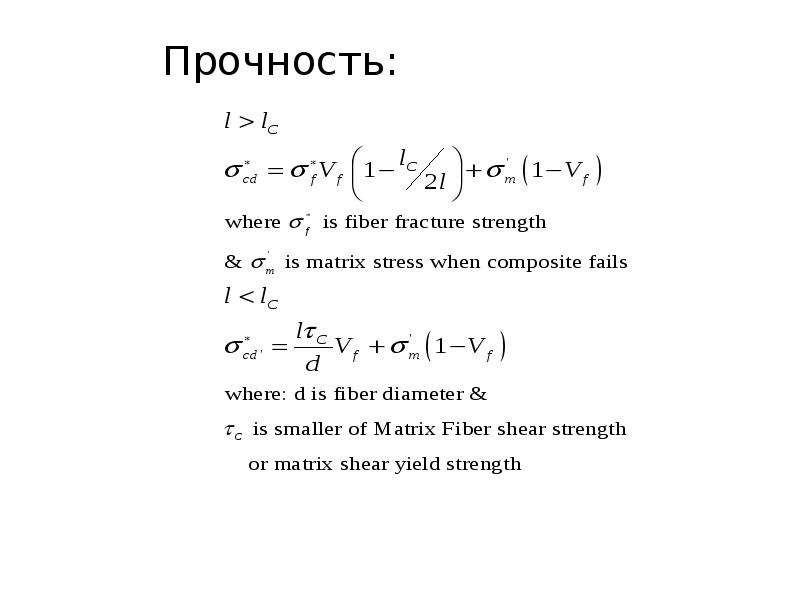

Прочность:
Описание слайда:
Прочность:

Слайд 25

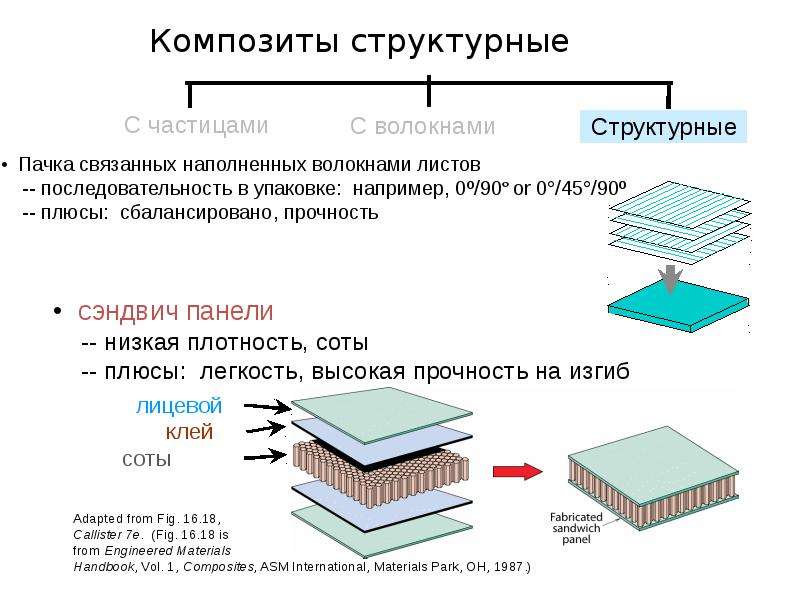

Композиты структурные
Описание слайда:
Композиты структурные

Слайд 26

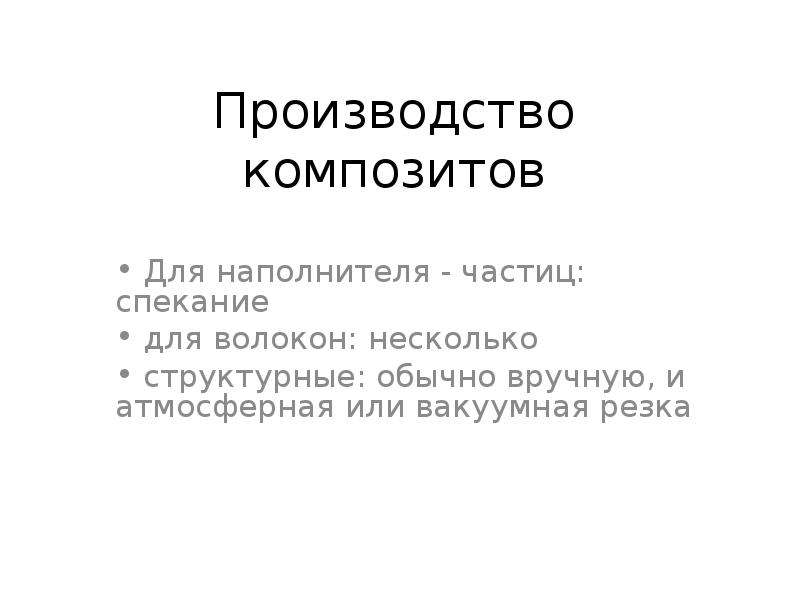

Производство композитов Для наполнителя - частиц: спекание для волокон: несколько структурные: обычно вручную, и атмосферная или вакуумная резка
Описание слайда:
Производство композитов Для наполнителя - частиц: спекание для волокон: несколько структурные: обычно вручную, и атмосферная или вакуумная резка

Слайд 27


Композитные материалы, слайд №27
Описание слайда:

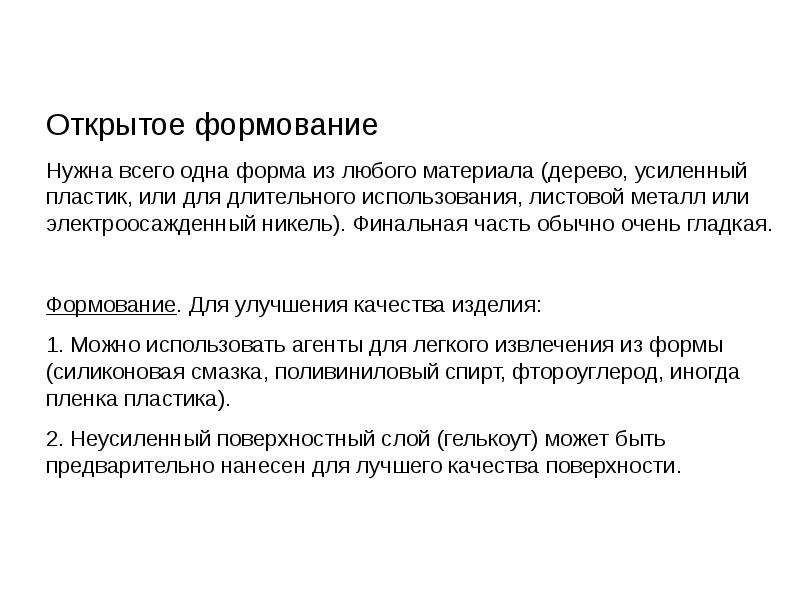

Слайд 28


Композитные материалы, слайд №28
Описание слайда:

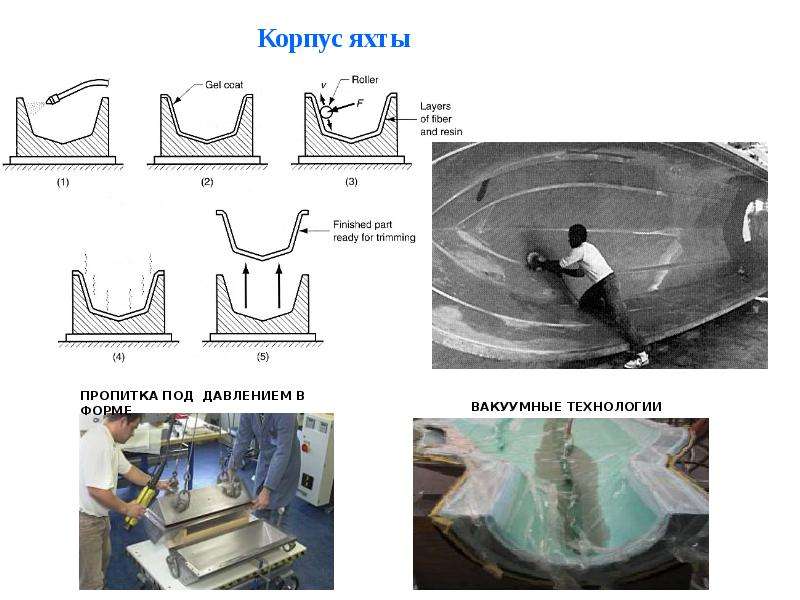

Слайд 29


Композитные материалы, слайд №29
Описание слайда:

Слайд 30


Композитные материалы, слайд №30
Описание слайда:

Слайд 31

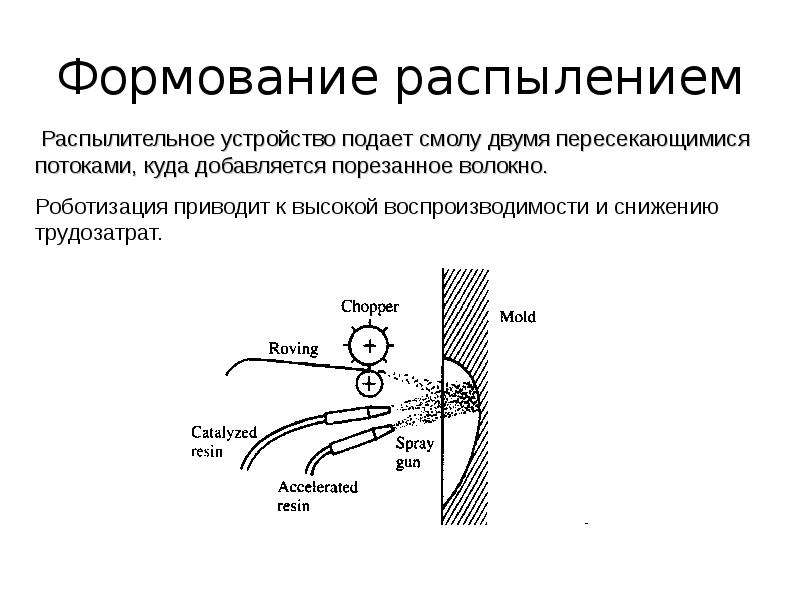

Формование распылением
Описание слайда:
Формование распылением

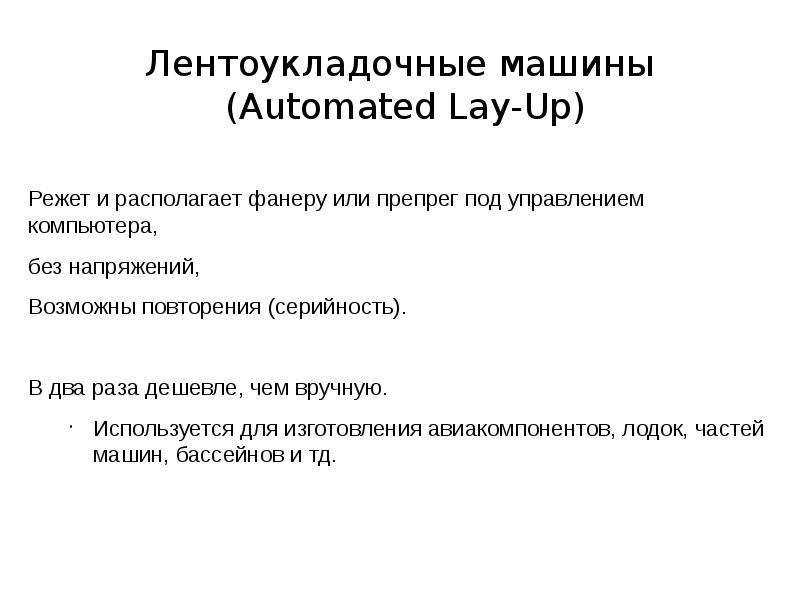

Слайд 32


Лентоукладочные машины (Automated Lay-Up)
Описание слайда:
Лентоукладочные машины (Automated Lay-Up)

Слайд 33

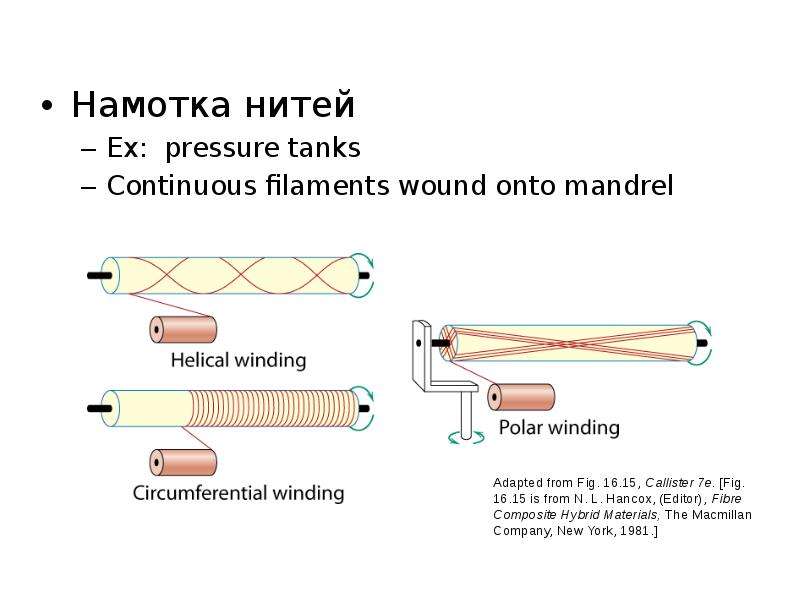

Намотка нитей Намотка нитей Ex: pressure tanks Continuous filaments wound onto mandrel
Описание слайда:
Намотка нитей Намотка нитей Ex: pressure tanks Continuous filaments wound onto mandrel

Слайд 34


Композитные материалы, слайд №34
Описание слайда:

Слайд 35


Композитные материалы, слайд №35
Описание слайда:

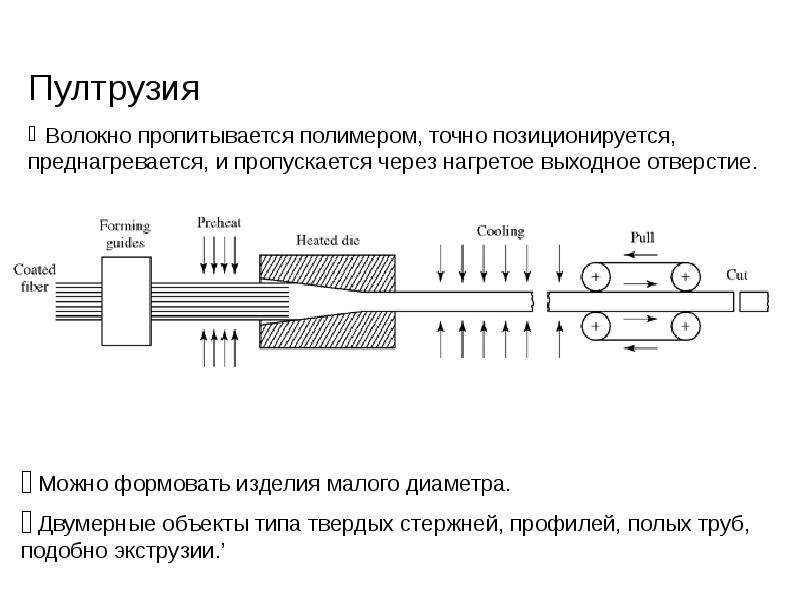

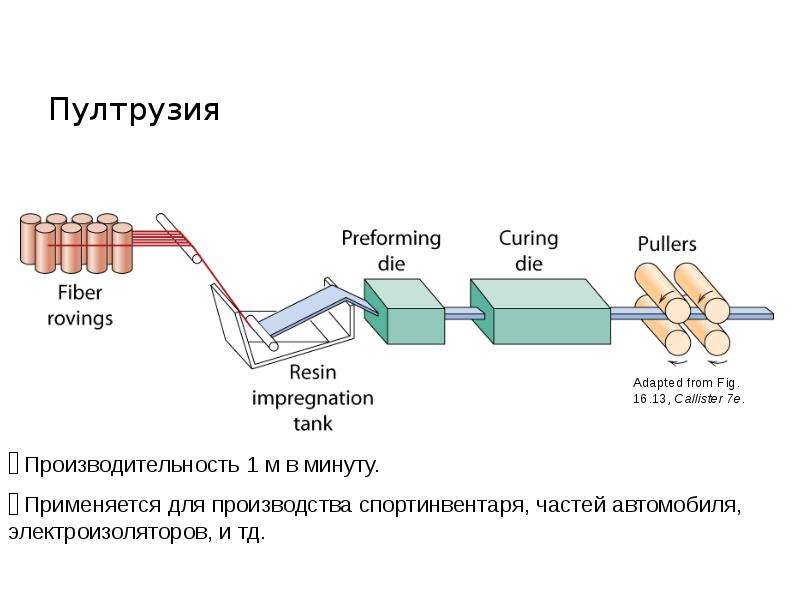

Слайд 36


Пултрузия
Описание слайда:
Пултрузия

Слайд 37


Композитные материалы, слайд №37
Описание слайда:
