Вы можете ознакомиться и скачать презентацию на тему Пожарные рукава и рукавное оборудование. Доклад-сообщение содержит 52 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

«Пожарные рукава и рукавное оборудование».

Слайд 2

Описание слайда:

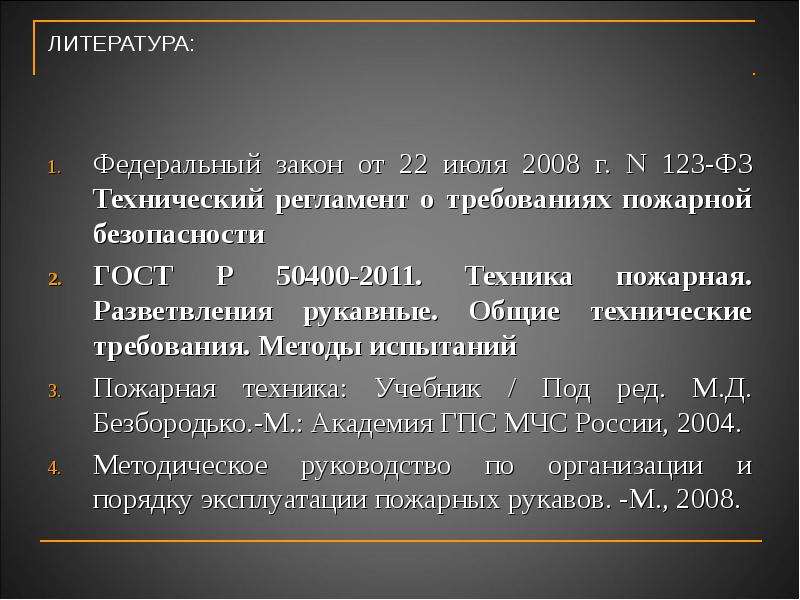

ЛИТЕРАТУРА: Федеральный закон от 22 июля 2008 г. N 123-ФЗ Технический регламент о требованиях пожарной безопасности ГОСТ Р 50400-2011. Техника пожарная. Разветвления рукавные. Общие технические требования. Методы испытаний Пожарная техника: Учебник / Под ред. М.Д. Безбородько.-М.: Академия ГПС МЧС России, 2004. Методическое руководство по организации и порядку эксплуатации пожарных рукавов. -М., 2008.

Слайд 3

Описание слайда:

УЧЕБНЫЕ ВОПРОСЫ: 1. Всасывающие и напорные рукава. Их назначение, устройство, характеристика, порядок применения и эксплуатация. Особенности эксплуатации рукавов в зимний период. 2. Соединительные рукавные головки, задержки, зажимы, их назначение, устройство и порядок применения. 3. Рукавные разветвления, их назначение, устройство и эксплуатация. 4. Требования технического регламента (ФЗ 123) о требованиях пожарной безопасности к пожарным рукавам и рукавному оборудованию.

Слайд 4

Описание слайда:

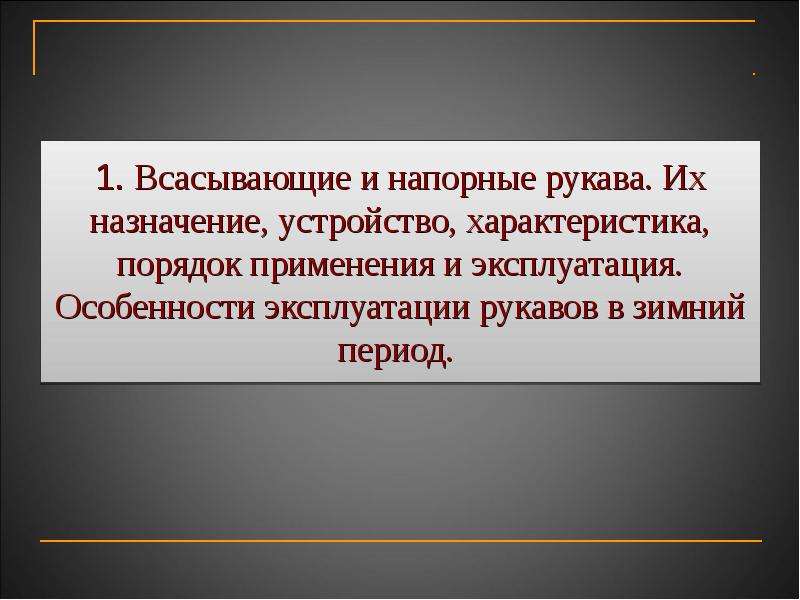

1. Всасывающие и напорные рукава. Их назначение, устройство, характеристика, порядок применения и эксплуатация. Особенности эксплуатации рукавов в зимний период. 1. Всасывающие и напорные рукава. Их назначение, устройство, характеристика, порядок применения и эксплуатация. Особенности эксплуатации рукавов в зимний период.

Слайд 5

Описание слайда:

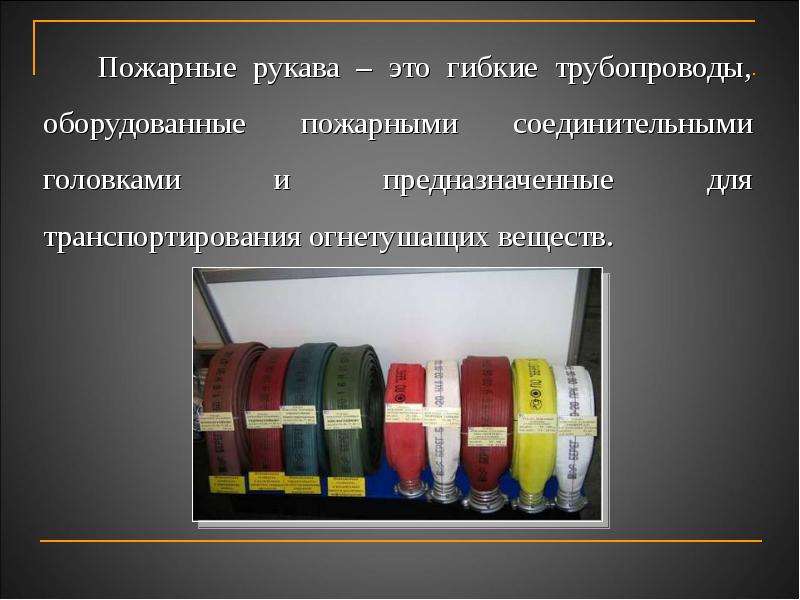

Пожарные рукава – это гибкие трубопроводы, оборудованные пожарными соединительными головками и предназначенные для транспортирования огнетушащих веществ. Пожарные рукава – это гибкие трубопроводы, оборудованные пожарными соединительными головками и предназначенные для транспортирования огнетушащих веществ.

Слайд 6

Описание слайда:

Классификация пожарных рукавов Всасывающие рукава.

Слайд 7

Описание слайда:

1) всасывающие – для работы при разрежении и забора воды из открытых водоисточников; 1) всасывающие – для работы при разрежении и забора воды из открытых водоисточников; 2) напорно-всасывающие – для работы под давлением и при разрежении.

Слайд 8

Описание слайда:

Пожарные всасывающие рукава и напорно-всасывающие рукава.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

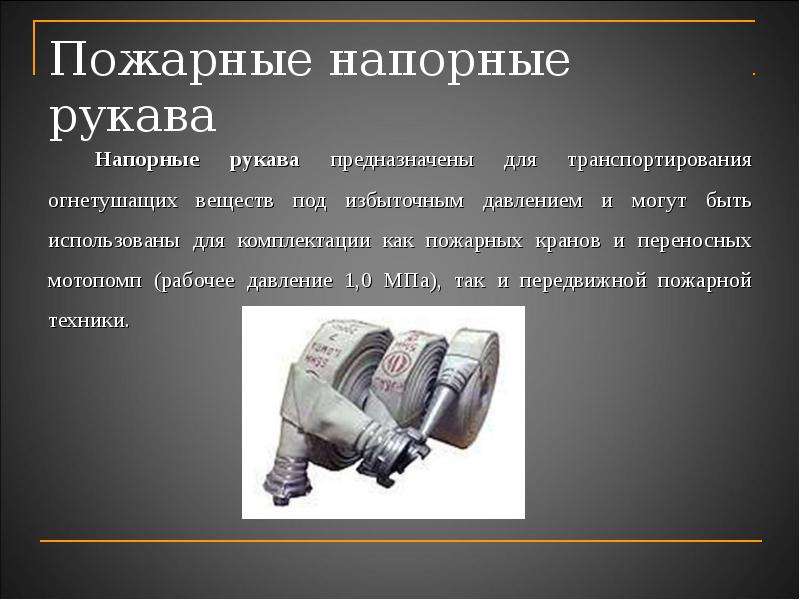

Пожарные напорные рукава Напорные рукава предназначены для транспортирования огнетушащих веществ под избыточным давлением и могут быть использованы для комплектации как пожарных кранов и переносных мотопомп (рабочее давление 1,0 МПа), так и передвижной пожарной техники.

Слайд 12

Описание слайда:

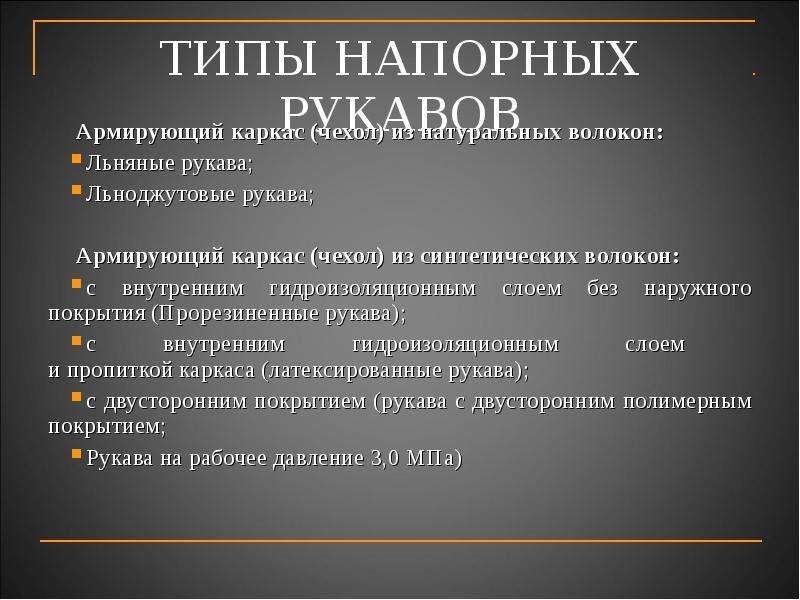

ТИПЫ НАПОРНЫХ РУКАВОВ Армирующий каркас (чехол) из натуральных волокон: Льняные рукава; Льноджутовые рукава; Армирующий каркас (чехол) из синтетических волокон: с внутренним гидроизоляционным слоем без наружного покрытия (Прорезиненные рукава); с внутренним гидроизоляционным слоем и пропиткой каркаса (латексированные рукава); с двусторонним покрытием (рукава с двусторонним полимерным покрытием; Рукава на рабочее давление 3,0 МПа)

Слайд 13

Описание слайда:

Технические требования к напорным рукавам.

Слайд 14

Описание слайда:

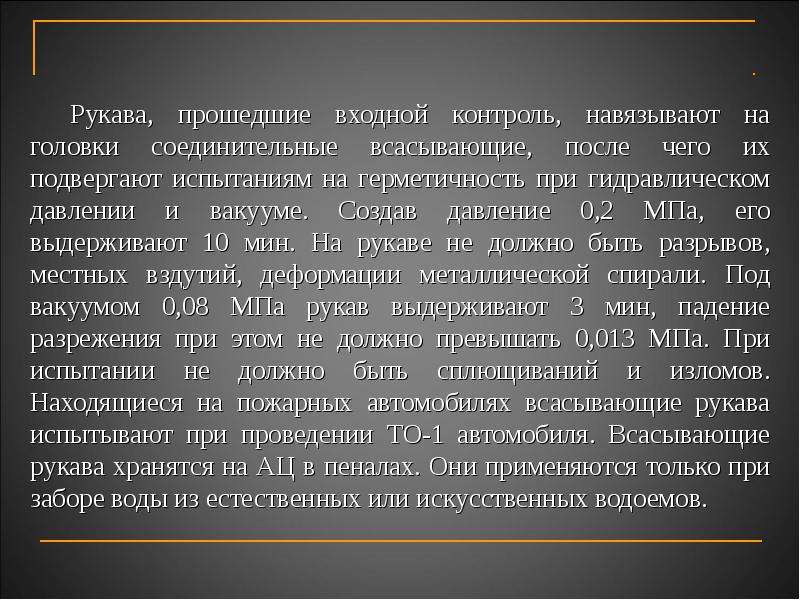

Испытание напорных рукавов Всасывающие, напорно-всасывающие и напорные. Всасывающие рукава испытывают при проведении ТО-1 пожарного автомобиля, а также после ремонта. Для испытания под давлением один конец рукава подсоединяют к источнику давления, а другой закрывают заглушкой с краником для выпуска воздуха. В зависимости от диаметра рукава в них создают давление от 0,2 до 1,0 МПа и выдерживают его в течение 10 мин.

Слайд 15

Описание слайда:

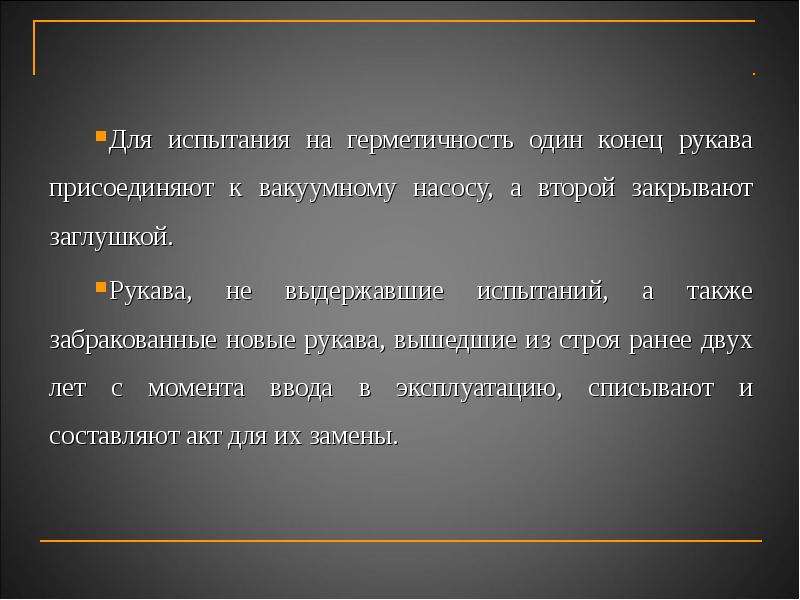

Для испытания на герметичность один конец рукава присоединяют к вакуумному насосу, а второй закрывают заглушкой. Для испытания на герметичность один конец рукава присоединяют к вакуумному насосу, а второй закрывают заглушкой. Рукава, не выдержавшие испытаний, а также забракованные новые рукава, вышедшие из строя ранее двух лет с момента ввода в эксплуатацию, списывают и составляют акт для их замены.

Слайд 16

Описание слайда:

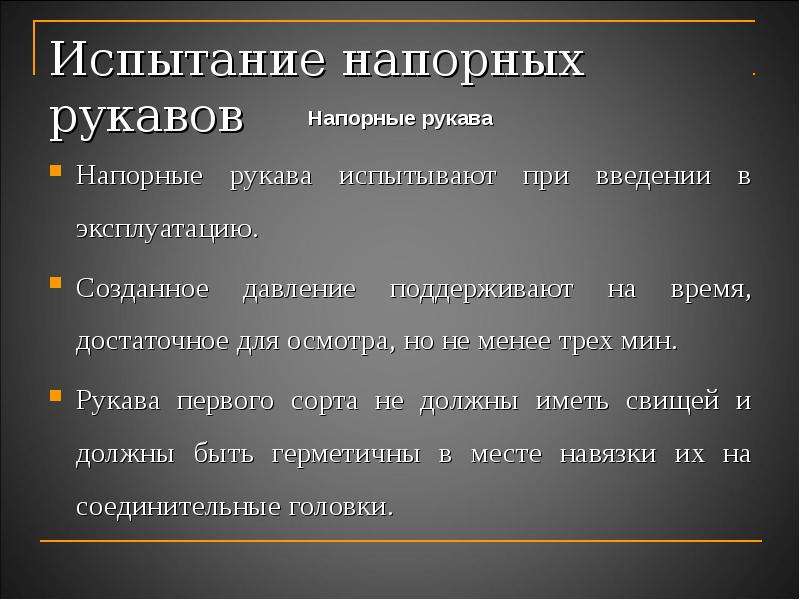

Испытание напорных рукавов Напорные рукава Напорные рукава испытывают при введении в эксплуатацию. Созданное давление поддерживают на время, достаточное для осмотра, но не менее трех мин. Рукава первого сорта не должны иметь свищей и должны быть герметичны в месте навязки их на соединительные головки.

Слайд 17

Описание слайда:

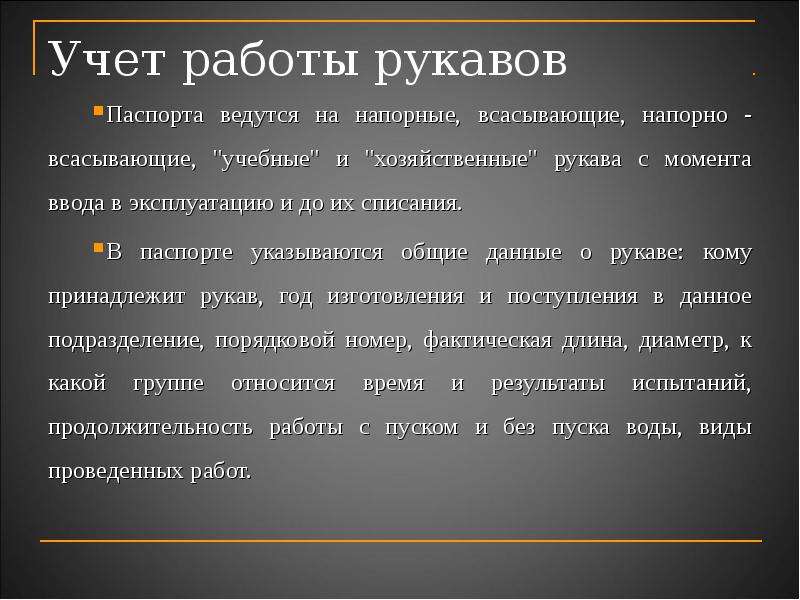

Учет работы рукавов Паспорта ведутся на напорные, всасывающие, напорно - всасывающие, "учебные" и "хозяйственные" рукава с момента ввода в эксплуатацию и до их списания. В паспорте указываются общие данные о рукаве: кому принадлежит рукав, год изготовления и поступления в данное подразделение, порядковой номер, фактическая длина, диаметр, к какой группе относится время и результаты испытаний, продолжительность работы с пуском и без пуска воды, виды проведенных работ.

Слайд 18

Описание слайда:

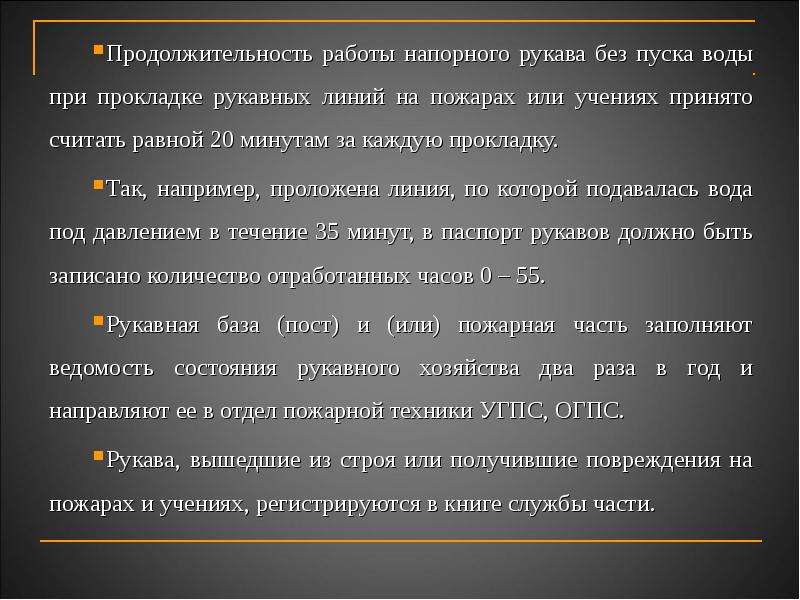

Продолжительность работы напорного рукава без пуска воды при прокладке рукавных линий на пожарах или учениях принято считать равной 20 минутам за каждую прокладку. Продолжительность работы напорного рукава без пуска воды при прокладке рукавных линий на пожарах или учениях принято считать равной 20 минутам за каждую прокладку. Так, например, проложена линия, по которой подавалась вода под давлением в течение 35 минут, в паспорт рукавов должно быть записано количество отработанных часов 0 – 55. Рукавная база (пост) и (или) пожарная часть заполняют ведомость состояния рукавного хозяйства два раза в год и направляют ее в отдел пожарной техники УГПС, ОГПС. Рукава, вышедшие из строя или получившие повреждения на пожарах и учениях, регистрируются в книге службы части.

Слайд 19

Описание слайда:

Списание рукавов Списание рукавов осуществляется комиссией, назначенной приказом начальника УГПС, ОГПС. На списание рукавов составляется акт, который утверждается начальником УГПС, ОГПС. В акте следует указать наименование, диаметр и номер рукава, длину, дату изготовления и дату начала эксплуатации, стоимость, причину выхода рукава из строя.

Слайд 20

Описание слайда:

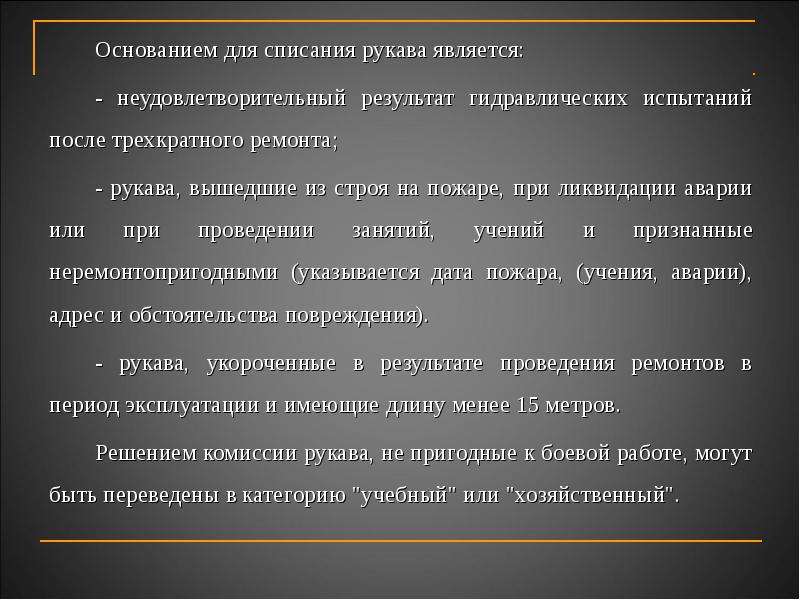

Основанием для списания рукава является: Основанием для списания рукава является: - неудовлетворительный результат гидравлических испытаний после трехкратного ремонта; - рукава, вышедшие из строя на пожаре, при ликвидации аварии или при проведении занятий, учений и признанные неремонтопригодными (указывается дата пожара, (учения, аварии), адрес и обстоятельства повреждения). - рукава, укороченные в результате проведения ремонтов в период эксплуатации и имеющие длину менее 15 метров. Решением комиссии рукава, не пригодные к боевой работе, могут быть переведены в категорию "учебный" или "хозяйственный".

Слайд 21

Описание слайда:

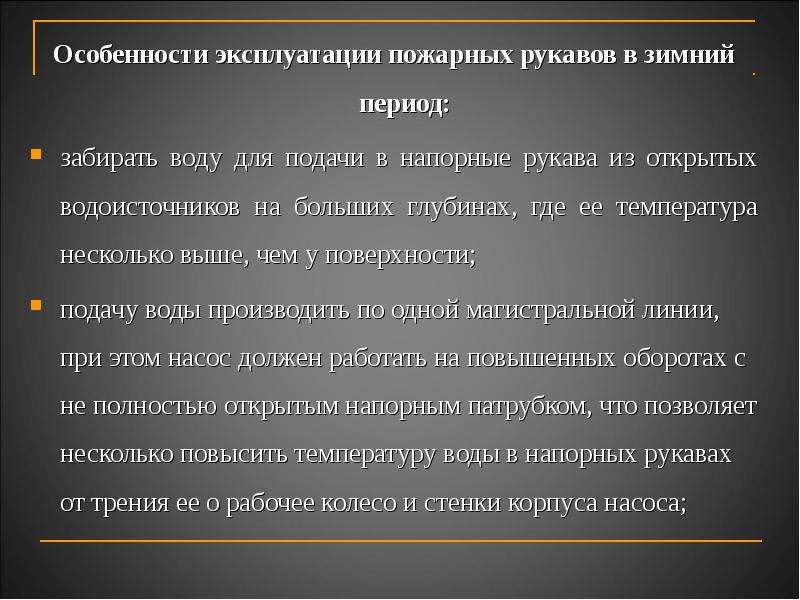

Особенности эксплуатации пожарных рукавов в зимний период: Особенности эксплуатации пожарных рукавов в зимний период: забирать воду для подачи в напорные рукава из открытых водоисточников на больших глубинах, где ее температура несколько выше, чем у поверхности; подачу воды производить по одной магистральной линии, при этом насос должен работать на повышенных оборотах с не полностью открытым напорным патрубком, что позволяет несколько повысить температуру воды в напорных рукавах от трения ее о рабочее колесо и стенки корпуса насоса;

Слайд 22

Описание слайда:

во избежание замерзания воды в напорном рукаве необходимо убедиться в устойчивой работе центробежного насоса, сливая воду через второй напорный патрубок, к которому не присоединена напорная линия. Через 15-20 с нужно увеличить число оборотов вала насоса и плавно подавать воду в магистральную линию, одновременно закрывая запорную арматуру (клапан, задвижка) второго патрубка; во избежание замерзания воды в напорном рукаве необходимо убедиться в устойчивой работе центробежного насоса, сливая воду через второй напорный патрубок, к которому не присоединена напорная линия. Через 15-20 с нужно увеличить число оборотов вала насоса и плавно подавать воду в магистральную линию, одновременно закрывая запорную арматуру (клапан, задвижка) второго патрубка; во избежание замерзания воды в рукавных линиях при температуре минус 20 °С и ниже к разветвлению присоединяется максимум рабочих линий, увеличивается скорость подачи воды, при этом не прекращается полностью подача воды из пожарных стволов, а когда по условиям работы бывает нужно на непродолжительное время перекрыть пожарные стволы, то часть воды сбрасывается через свободный патрубок разветвления;

Слайд 23

Описание слайда:

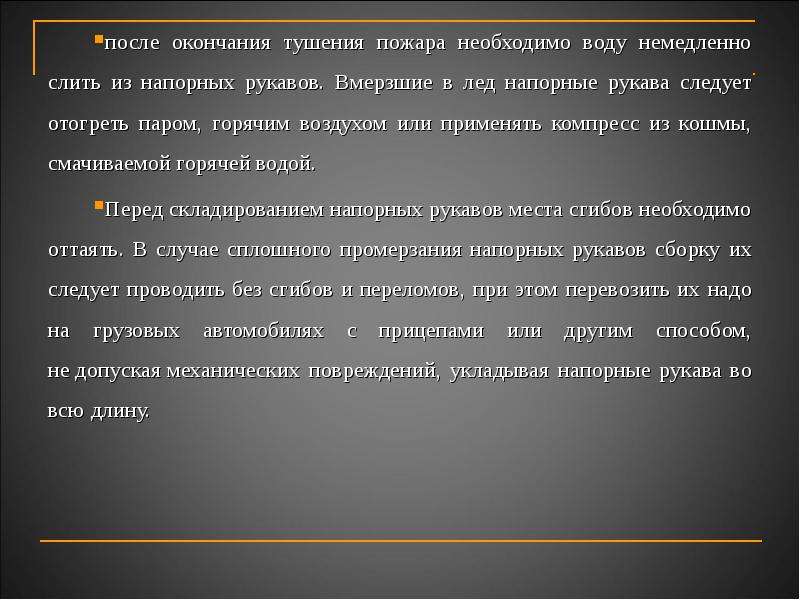

после окончания тушения пожара необходимо воду немедленно слить из напорных рукавов. Вмерзшие в лед напорные рукава следует отогреть паром, горячим воздухом или применять компресс из кошмы, смачиваемой горячей водой. после окончания тушения пожара необходимо воду немедленно слить из напорных рукавов. Вмерзшие в лед напорные рукава следует отогреть паром, горячим воздухом или применять компресс из кошмы, смачиваемой горячей водой. Перед складированием напорных рукавов места сгибов необходимо оттаять. В случае сплошного промерзания напорных рукавов сборку их следует проводить без сгибов и переломов, при этом перевозить их надо на грузовых автомобилях с прицепами или другим способом, не допуская механических повреждений, укладывая напорные рукава во всю длину.

Слайд 24

Описание слайда:

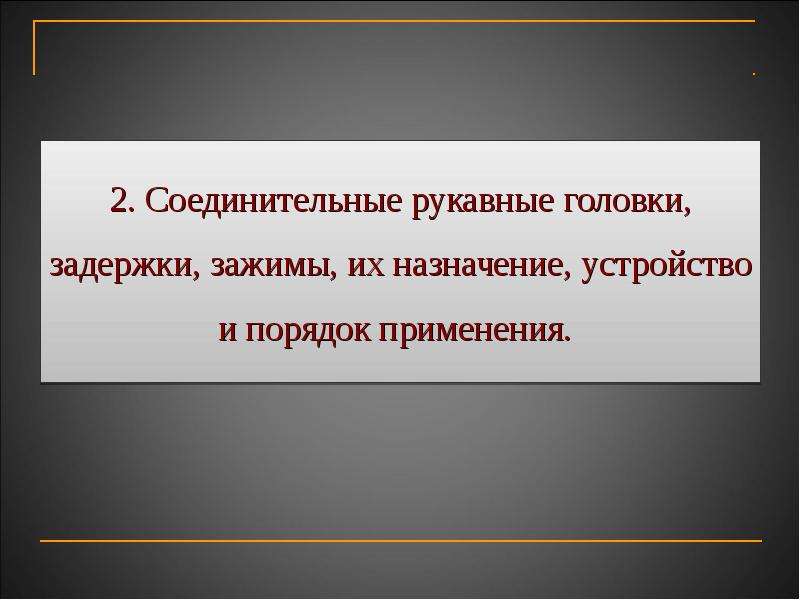

2. Соединительные рукавные головки, задержки, зажимы, их назначение, устройство и порядок применения. 2. Соединительные рукавные головки, задержки, зажимы, их назначение, устройство и порядок применения.

Слайд 25

Описание слайда:

Рукава навязывают на рукавные пожарные соединительные головки мягкой оцинкованной прополкой диаметром 1,6 ¸1,8 мм или другой с аналогичными показателями. Для навязки рукавов с условным проходом 150 следует применять проволоку диаметром 2,0 мм. Рукава навязывают на рукавные пожарные соединительные головки мягкой оцинкованной прополкой диаметром 1,6 ¸1,8 мм или другой с аналогичными показателями. Для навязки рукавов с условным проходом 150 следует применять проволоку диаметром 2,0 мм.

Слайд 26

Описание слайда:

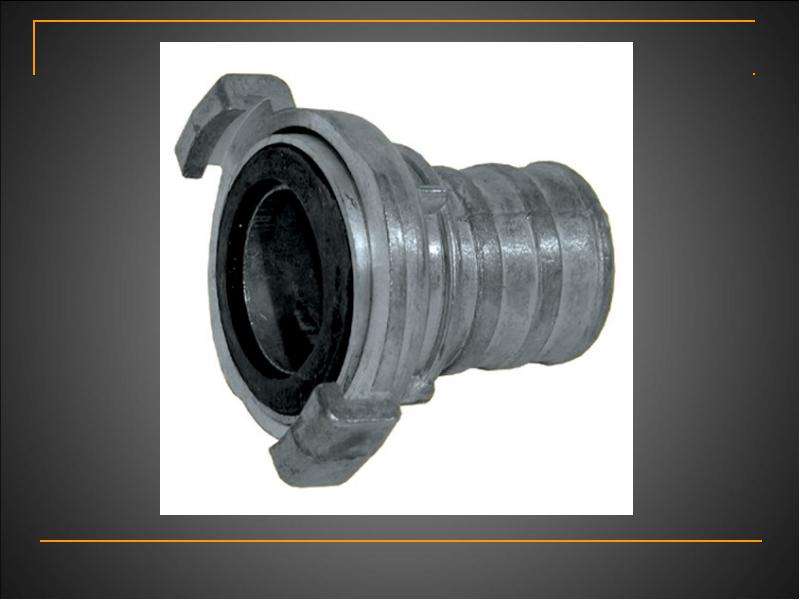

Слайд 27

Описание слайда:

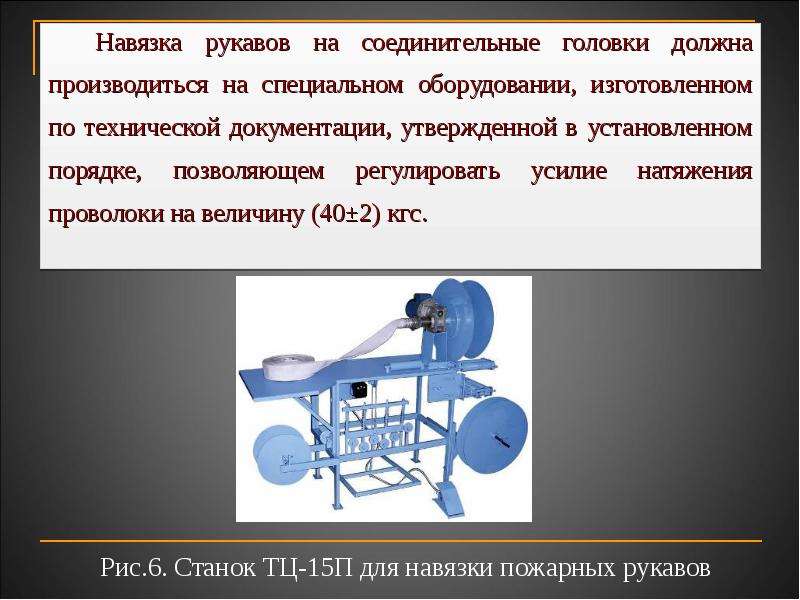

Навязка рукавов на соединительные головки должна производиться на специальном оборудовании, изготовленном по технической документации, утвержденной в установленном порядке, позволяющем регулировать усилие натяжения проволоки на величину (40±2) кгс. Навязка рукавов на соединительные головки должна производиться на специальном оборудовании, изготовленном по технической документации, утвержденной в установленном порядке, позволяющем регулировать усилие натяжения проволоки на величину (40±2) кгс.

Слайд 28

Описание слайда:

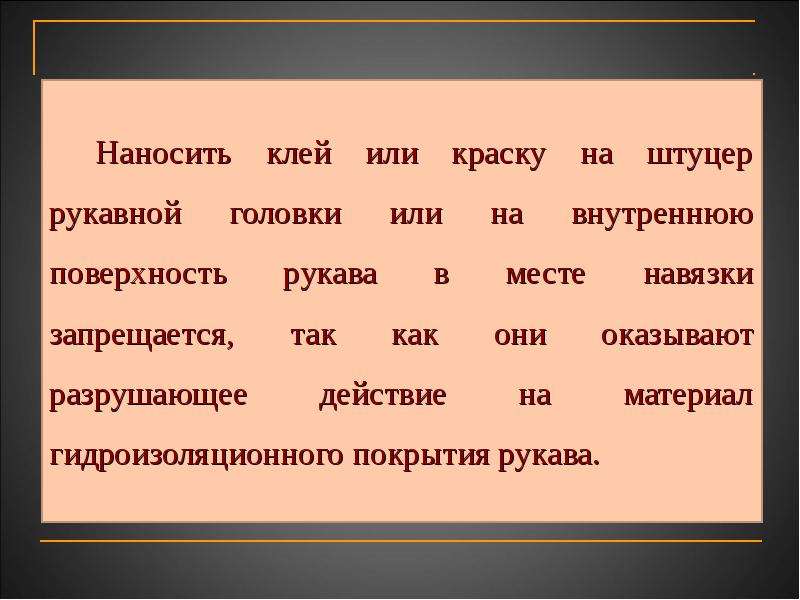

Наносить клей или краску на штуцер рукавной головки или на внутреннюю поверхность рукава в месте навязки запрещается, так как они оказывают разрушающее действие на материал гидроизоляционного покрытия рукава. Наносить клей или краску на штуцер рукавной головки или на внутреннюю поверхность рукава в месте навязки запрещается, так как они оказывают разрушающее действие на материал гидроизоляционного покрытия рукава.

Слайд 29

Описание слайда:

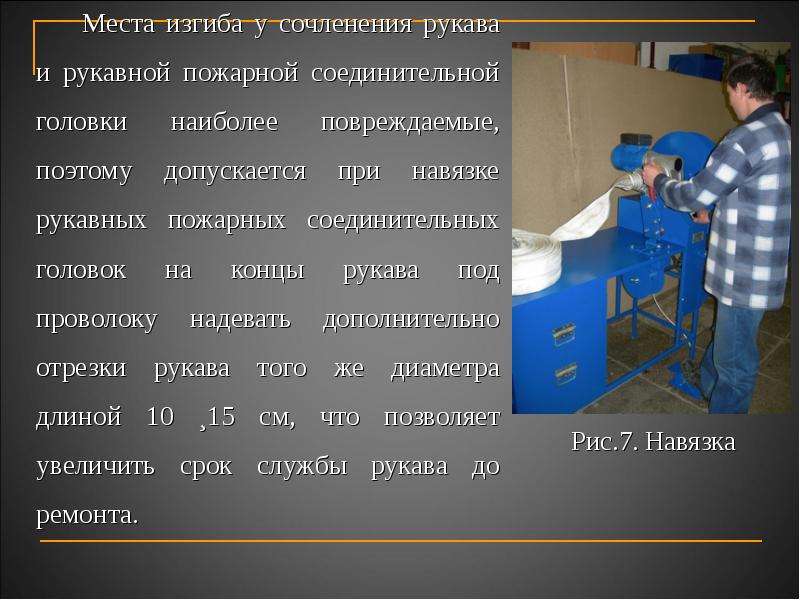

Места изгиба у сочленения рукава и рукавной пожарной соединительной головки наиболее повреждаемые, поэтому допускается при навязке рукавных пожарных соединительных головок на концы рукава под проволоку надевать дополнительно отрезки рукава того же диаметра длиной 10 ¸15 см, что позволяет увеличить срок службы рукава до ремонта. Места изгиба у сочленения рукава и рукавной пожарной соединительной головки наиболее повреждаемые, поэтому допускается при навязке рукавных пожарных соединительных головок на концы рукава под проволоку надевать дополнительно отрезки рукава того же диаметра длиной 10 ¸15 см, что позволяет увеличить срок службы рукава до ремонта.

Слайд 30

Описание слайда:

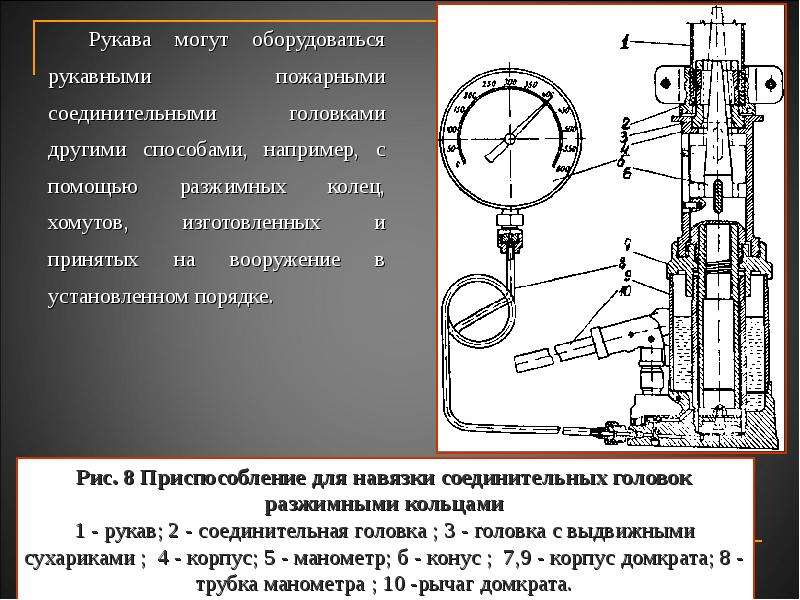

Рукава могут оборудоваться рукавными пожарными соединительными головками другими способами, например, с помощью разжимных колец, хомутов, изготовленных и принятых на вооружение в установленном порядке. Рукава могут оборудоваться рукавными пожарными соединительными головками другими способами, например, с помощью разжимных колец, хомутов, изготовленных и принятых на вооружение в установленном порядке.

Слайд 31

Описание слайда:

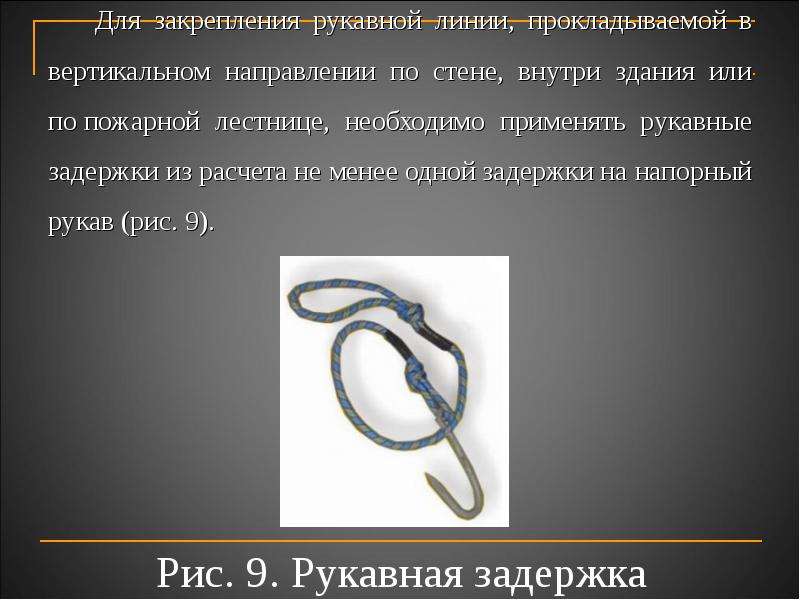

Для закрепления рукавной линии, прокладываемой в вертикальном направлении по стене, внутри здания или по пожарной лестнице, необходимо применять рукавные задержки из расчета не менее одной задержки на напорный рукав (рис. 9). Для закрепления рукавной линии, прокладываемой в вертикальном направлении по стене, внутри здания или по пожарной лестнице, необходимо применять рукавные задержки из расчета не менее одной задержки на напорный рукав (рис. 9).

Слайд 32

Описание слайда:

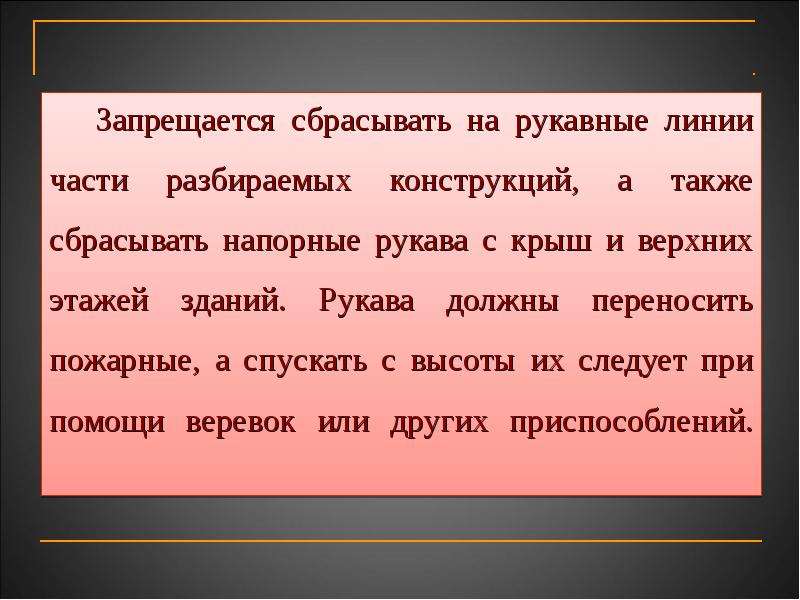

Запрещается сбрасывать на рукавные линии части разбираемых конструкций, а также сбрасывать напорные рукава с крыш и верхних этажей зданий. Рукава должны переносить пожарные, а спускать с высоты их следует при помощи веревок или других приспособлений. Запрещается сбрасывать на рукавные линии части разбираемых конструкций, а также сбрасывать напорные рукава с крыш и верхних этажей зданий. Рукава должны переносить пожарные, а спускать с высоты их следует при помощи веревок или других приспособлений.

Слайд 33

Описание слайда:

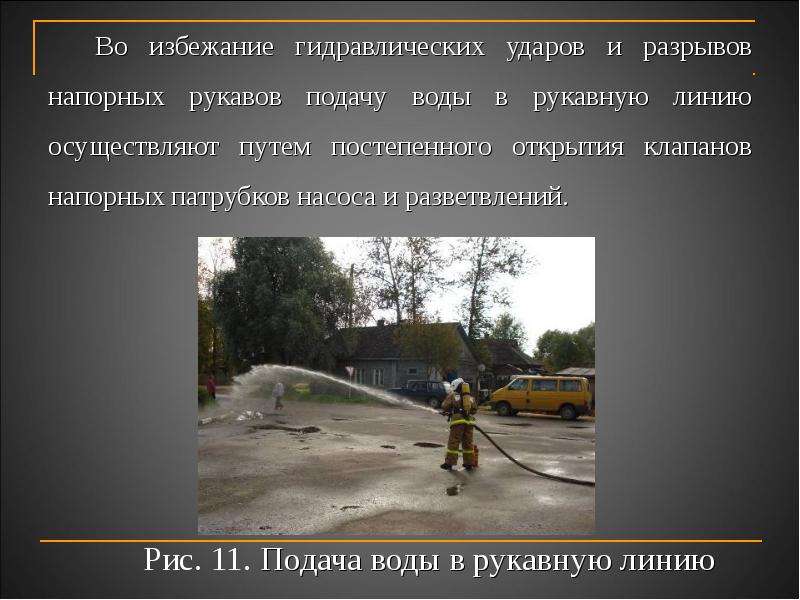

Во избежание гидравлических ударов и разрывов напорных рукавов подачу воды в рукавную линию осуществляют путем постепенного открытия клапанов напорных патрубков насоса и разветвлений. Во избежание гидравлических ударов и разрывов напорных рукавов подачу воды в рукавную линию осуществляют путем постепенного открытия клапанов напорных патрубков насоса и разветвлений.

Слайд 34

Описание слайда:

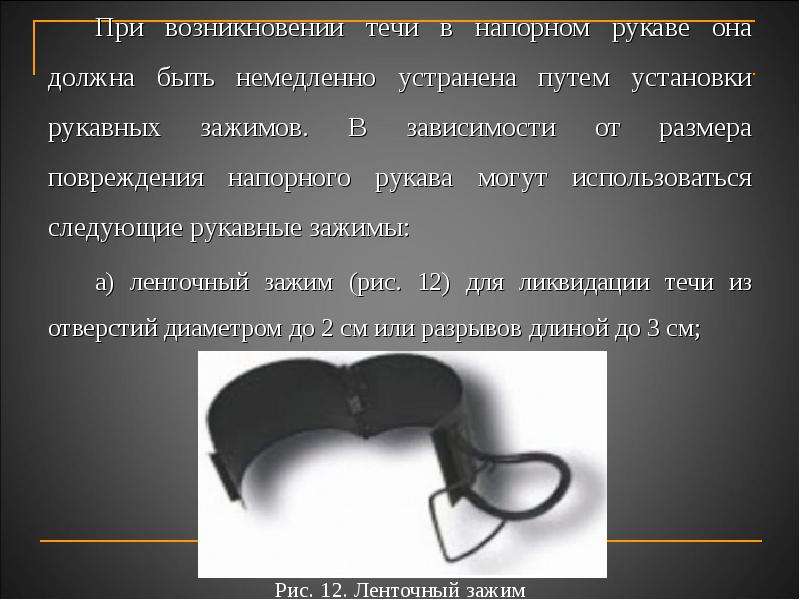

При возникновении течи в напорном рукаве она должна быть немедленно устранена путем установки рукавных зажимов. В зависимости от размера повреждения напорного рукава могут использоваться следующие рукавные зажимы: При возникновении течи в напорном рукаве она должна быть немедленно устранена путем установки рукавных зажимов. В зависимости от размера повреждения напорного рукава могут использоваться следующие рукавные зажимы: а) ленточный зажим (рис. 12) для ликвидации течи из отверстий диаметром до 2 см или разрывов длиной до 3 см;

Слайд 35

Описание слайда:

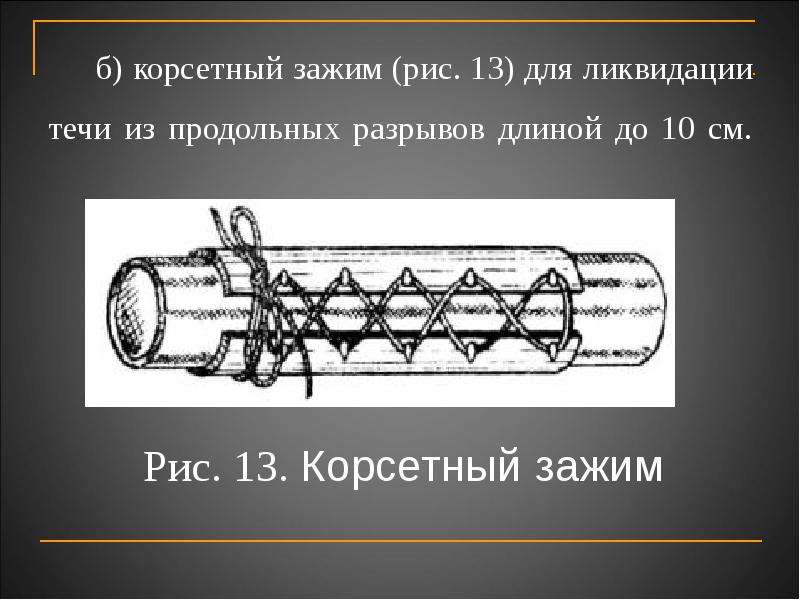

б) корсетный зажим (рис. 13) для ликвидации течи из продольных разрывов длиной до 10 см. б) корсетный зажим (рис. 13) для ликвидации течи из продольных разрывов длиной до 10 см.

Слайд 36

Описание слайда:

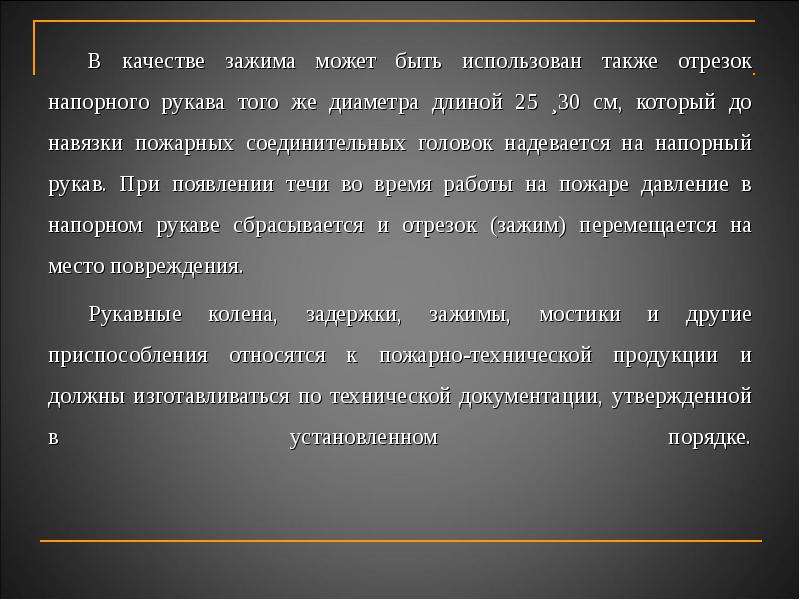

В качестве зажима может быть использован также отрезок напорного рукава того же диаметра длиной 25 ¸30 см, который до навязки пожарных соединительных головок надевается на напорный рукав. При появлении течи во время работы на пожаре давление в напорном рукаве сбрасывается и отрезок (зажим) перемещается на место повреждения. В качестве зажима может быть использован также отрезок напорного рукава того же диаметра длиной 25 ¸30 см, который до навязки пожарных соединительных головок надевается на напорный рукав. При появлении течи во время работы на пожаре давление в напорном рукаве сбрасывается и отрезок (зажим) перемещается на место повреждения. Рукавные колена, задержки, зажимы, мостики и другие приспособления относятся к пожарно-технической продукции и должны изготавливаться по технической документации, утвержденной в установленном порядке.

Слайд 37

Описание слайда:

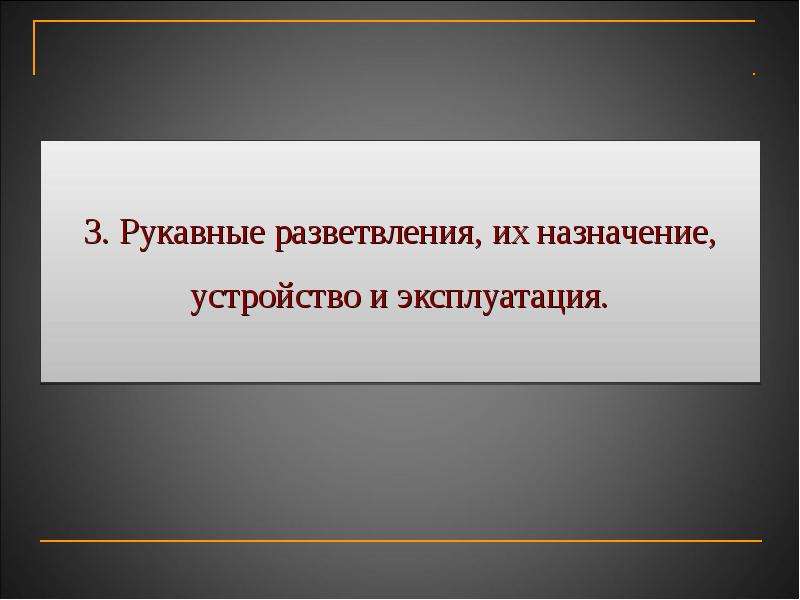

3. Рукавные разветвления, их назначение, устройство и эксплуатация. 3. Рукавные разветвления, их назначение, устройство и эксплуатация.

Слайд 38

Описание слайда:

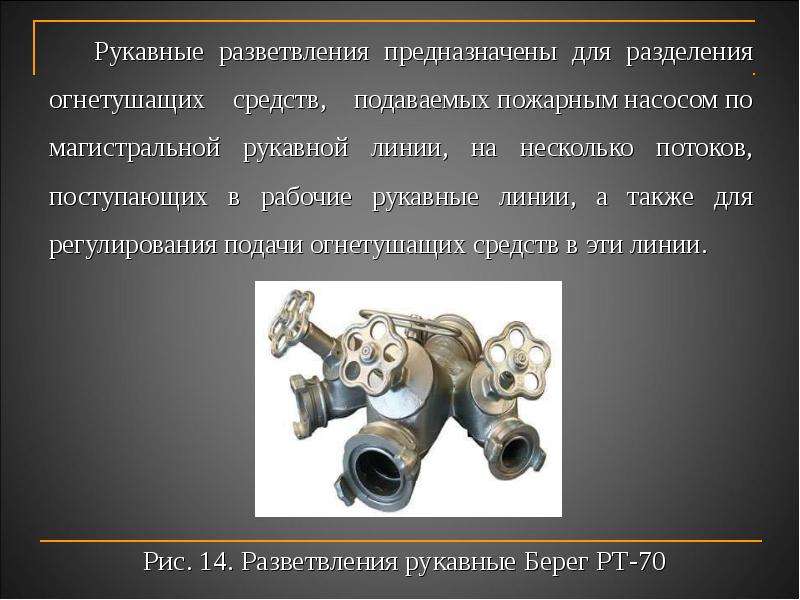

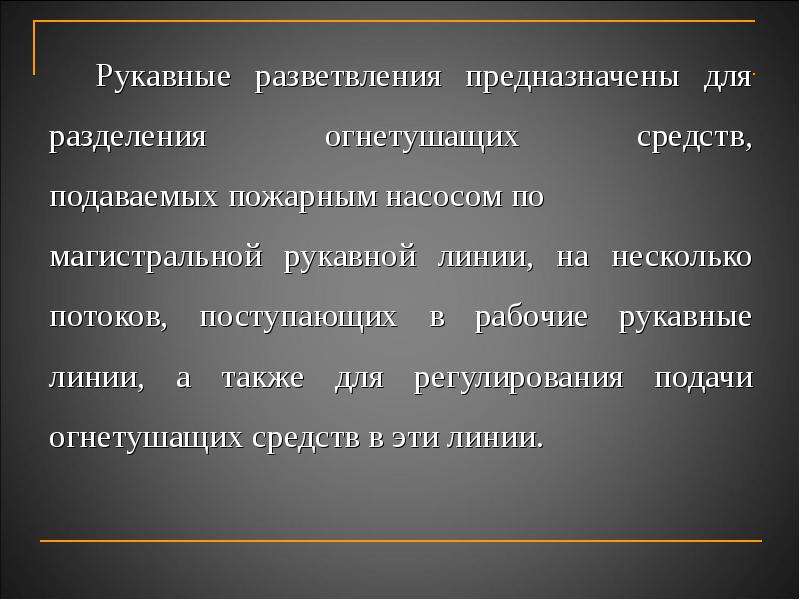

Рукавные разветвления предназначены для разделения огнетушащих средств, подаваемых пожарным насосом по магистральной рукавной линии, на несколько потоков, поступающих в рабочие рукавные линии, а также для регулирования подачи огнетушащих средств в эти линии. Рукавные разветвления предназначены для разделения огнетушащих средств, подаваемых пожарным насосом по магистральной рукавной линии, на несколько потоков, поступающих в рабочие рукавные линии, а также для регулирования подачи огнетушащих средств в эти линии.

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

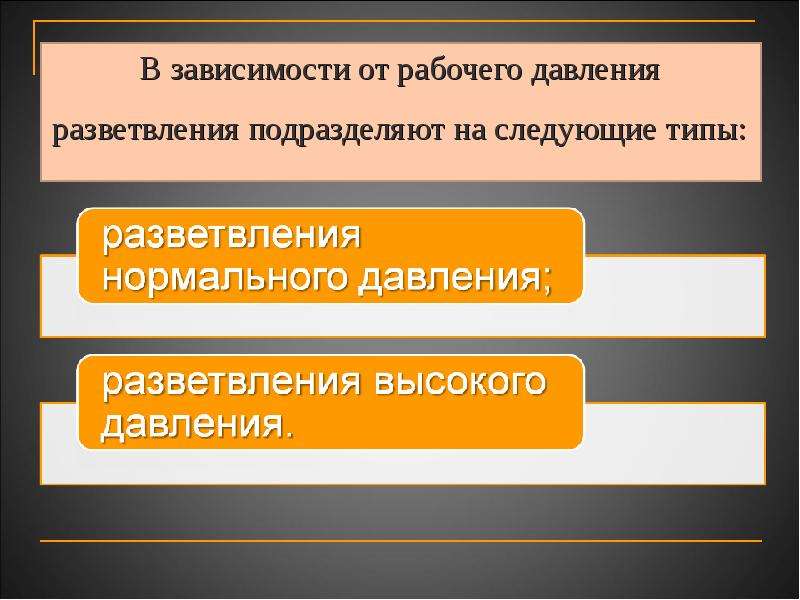

В зависимости от рабочего давления разветвления подразделяют на следующие типы: В зависимости от рабочего давления разветвления подразделяют на следующие типы:

Слайд 41

Описание слайда:

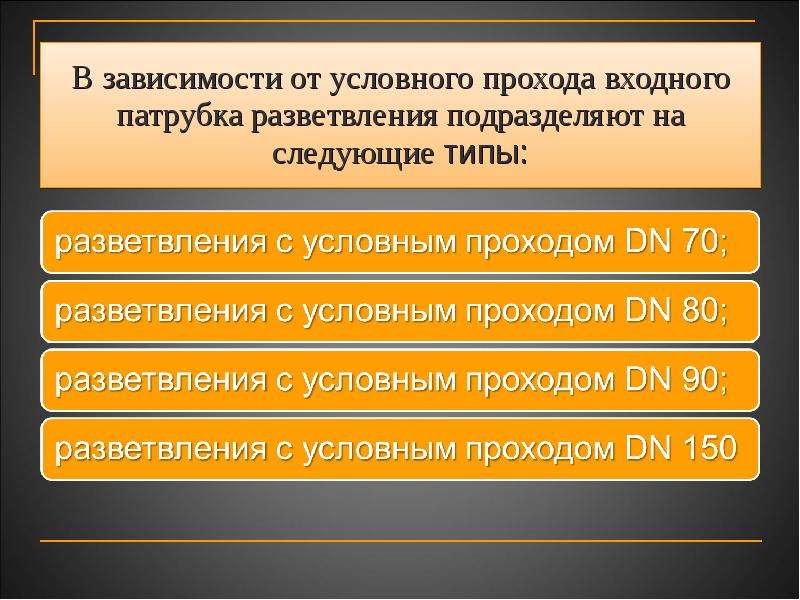

В зависимости от условного прохода входного патрубка разветвления подразделяют на следующие типы: В зависимости от условного прохода входного патрубка разветвления подразделяют на следующие типы:

Слайд 42

Описание слайда:

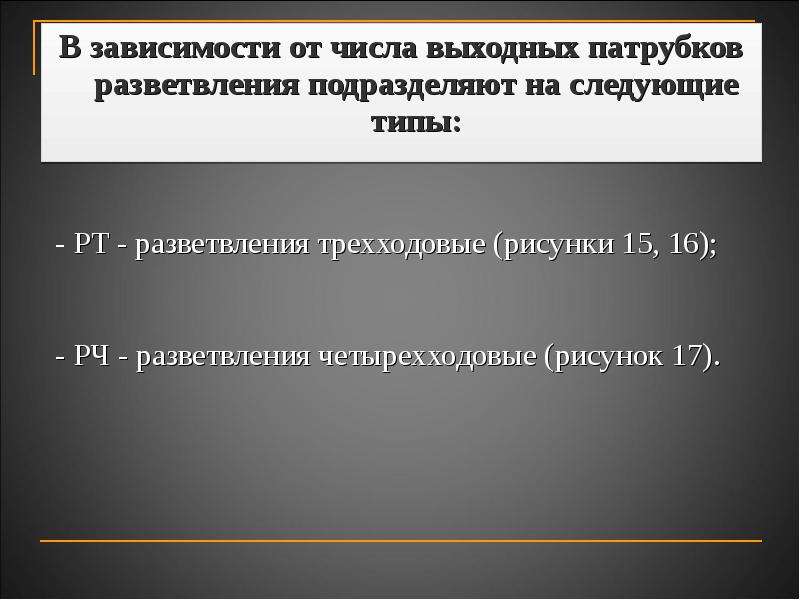

В зависимости от числа выходных патрубков разветвления подразделяют на следующие типы: В зависимости от числа выходных патрубков разветвления подразделяют на следующие типы:

Слайд 43

Описание слайда:

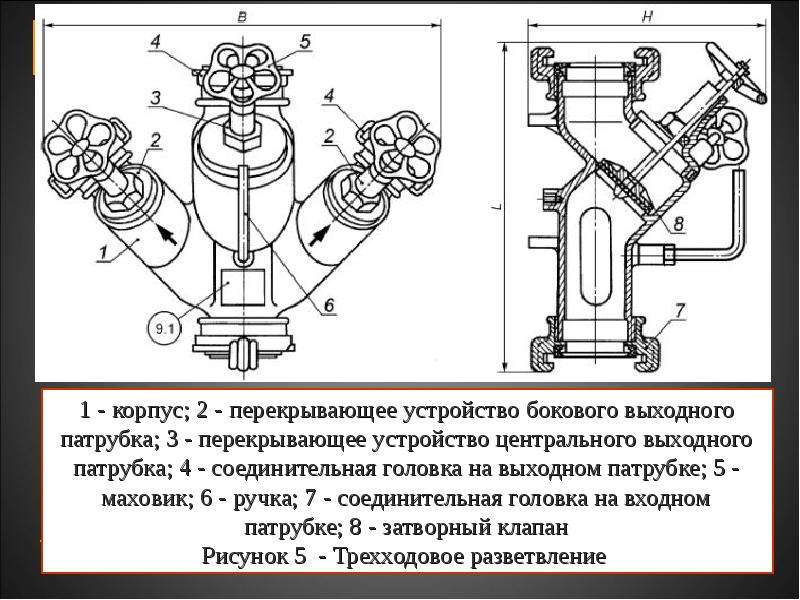

Слайд 44

Описание слайда:

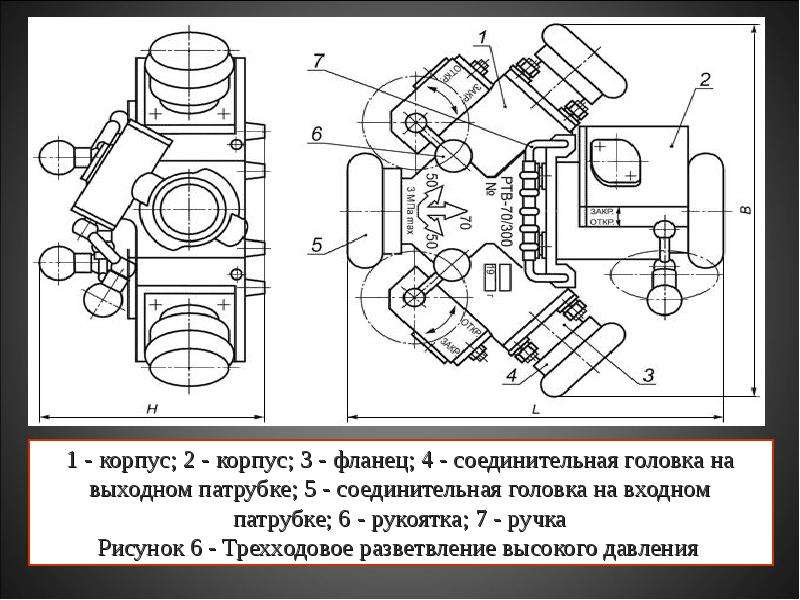

Слайд 45

Описание слайда:

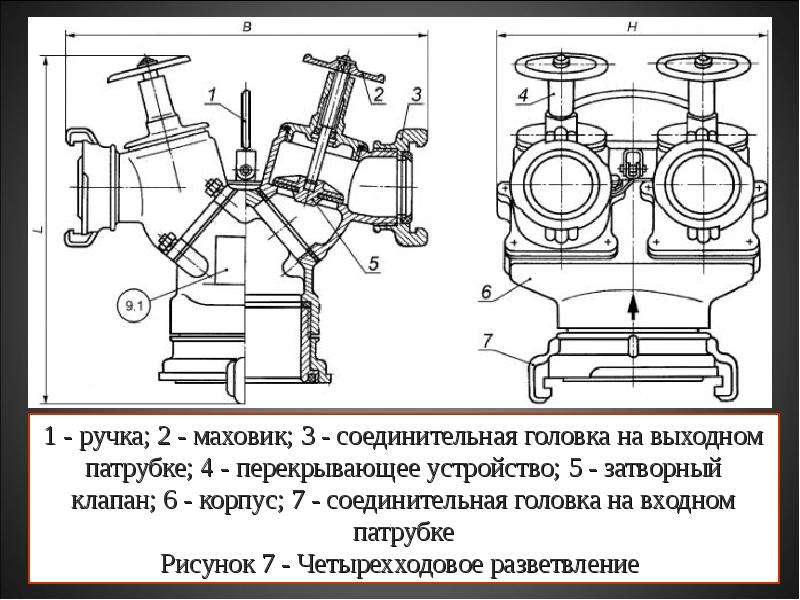

Слайд 46

Описание слайда:

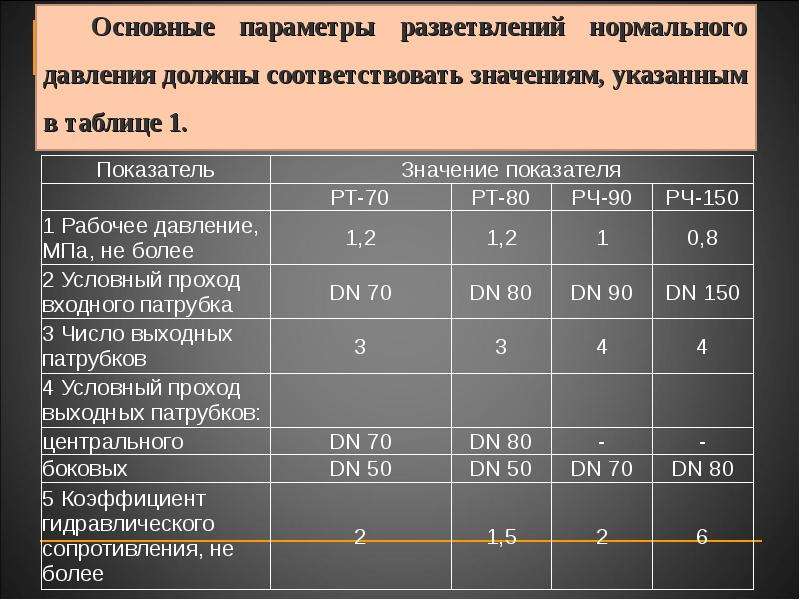

Основные параметры разветвлений нормального давления должны соответствовать значениям, указанным в таблице 1. Основные параметры разветвлений нормального давления должны соответствовать значениям, указанным в таблице 1.

Слайд 47

Описание слайда:

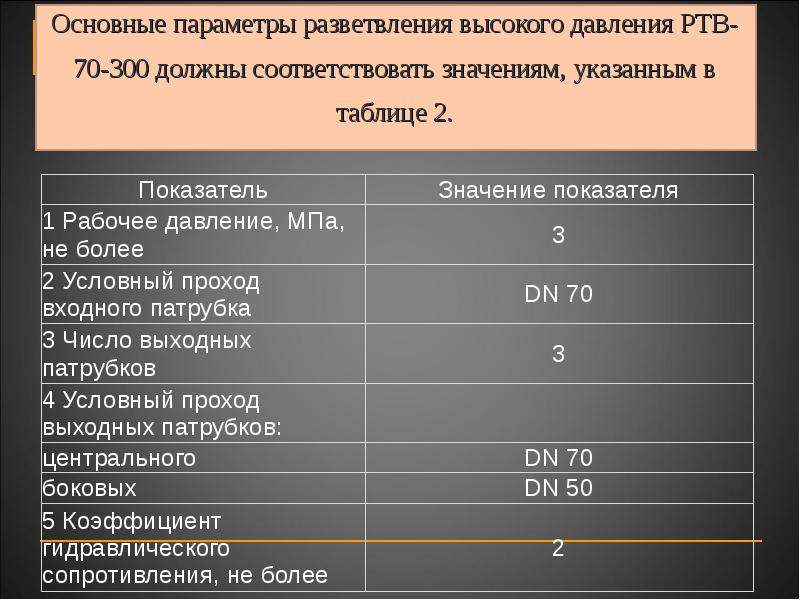

Основные параметры разветвления высокого давления РТВ-70-300 должны соответствовать значениям, указанным в таблице 2. Основные параметры разветвления высокого давления РТВ-70-300 должны соответствовать значениям, указанным в таблице 2.

Слайд 48

Описание слайда:

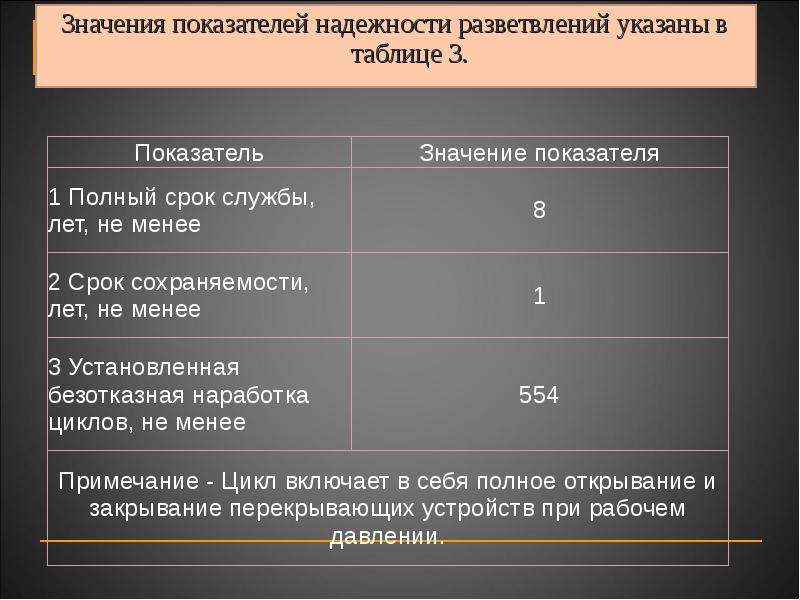

Значения показателей надежности разветвлений указаны в таблице 3. Значения показателей надежности разветвлений указаны в таблице 3.

Слайд 49

Описание слайда:

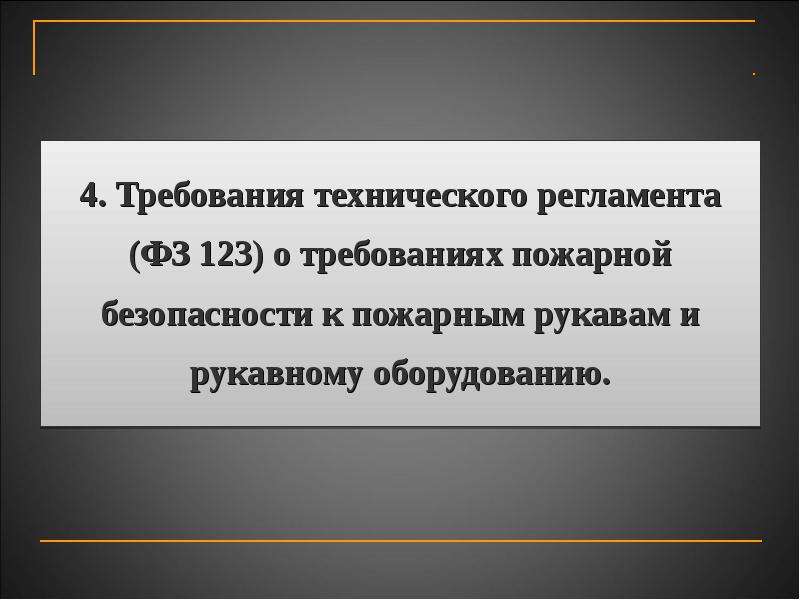

4. Требования технического регламента (ФЗ 123) о требованиях пожарной безопасности к пожарным рукавам и рукавному оборудованию. 4. Требования технического регламента (ФЗ 123) о требованиях пожарной безопасности к пожарным рукавам и рукавному оборудованию.

Слайд 50

Описание слайда:

ОБЩИЕ ТРЕБОВАНИЯ К ПОЖАРНОМУ ОБОРУДОВАНИЮ ОБЩИЕ ТРЕБОВАНИЯ К ПОЖАРНОМУ ОБОРУДОВАНИЮ

Слайд 51

Описание слайда:

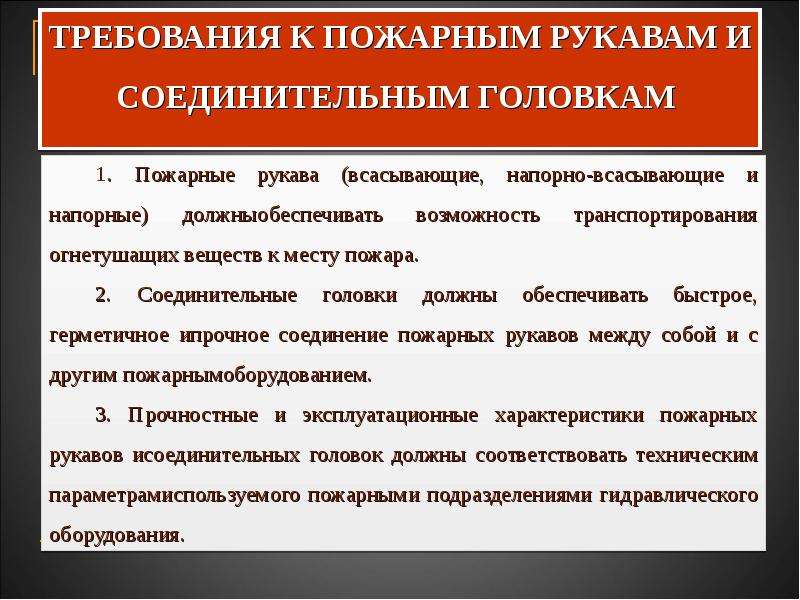

ТРЕБОВАНИЯ К ПОЖАРНЫМ РУКАВАМ И СОЕДИНИТЕЛЬНЫМ ГОЛОВКАМ ТРЕБОВАНИЯ К ПОЖАРНЫМ РУКАВАМ И СОЕДИНИТЕЛЬНЫМ ГОЛОВКАМ

Слайд 52

Описание слайда:

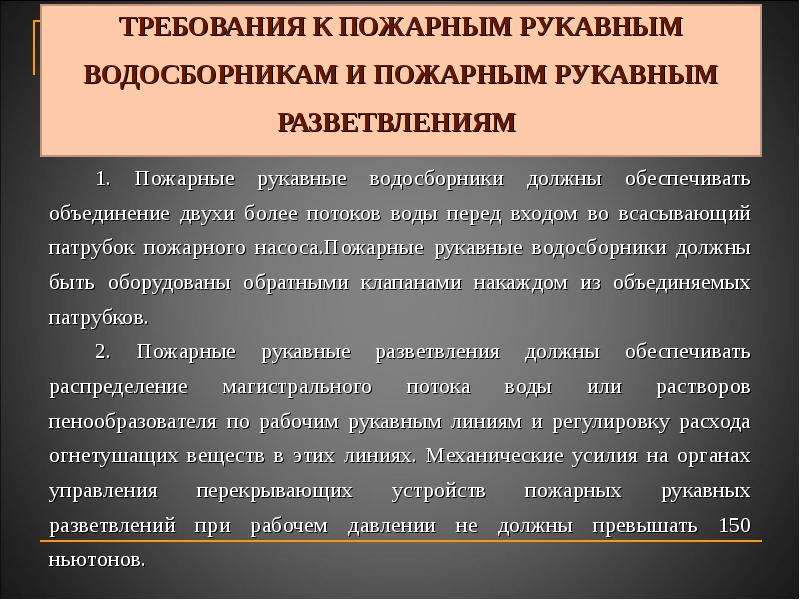

ТРЕБОВАНИЯ К ПОЖАРНЫМ РУКАВНЫМ ВОДОСБОРНИКАМ И ПОЖАРНЫМ РУКАВНЫМ РАЗВЕТВЛЕНИЯМ ТРЕБОВАНИЯ К ПОЖАРНЫМ РУКАВНЫМ ВОДОСБОРНИКАМ И ПОЖАРНЫМ РУКАВНЫМ РАЗВЕТВЛЕНИЯМ
