🗊Презентация Кручение

Кручение Самостоятельная работа

Условия задачи К стальному брусу круглого поперечного сечения приложены четыре крутящих момента , , , , три из которых известны. Требуется: 1) установить, при каком значении момента угол поворота правого концевого сечения равен нулю; 2) при найденном значении построить эпюру крутящих моментов; 3) при заданном значении допускаемого напряжения определить диаметр вала из условия его прочности и округлить величину диаметра до ближайшей большей стандартной величины, равной 30, 35, 40, 45, 50, 60, 80, 90, 100 мм; 4) проверить, выполняется ли условие жесткости бруса при выбранном диаметре, если допускаемый угол закручивания град/м; 5) построить эпюру углов закручивания. Для всех вариантов принять модуль сдвига для стали Числовые данные берутся из таблицы, расчетные схемы - по рис. 1-10.

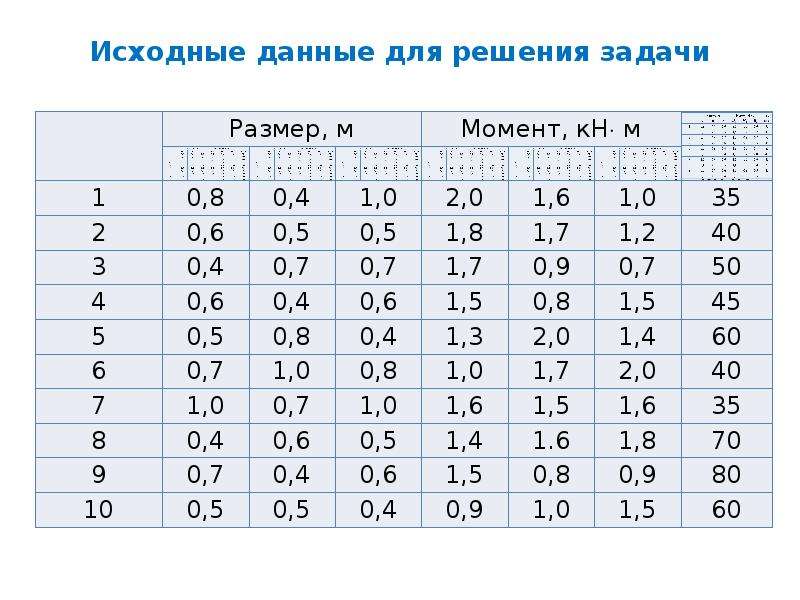

Исходные данные для решения задачи

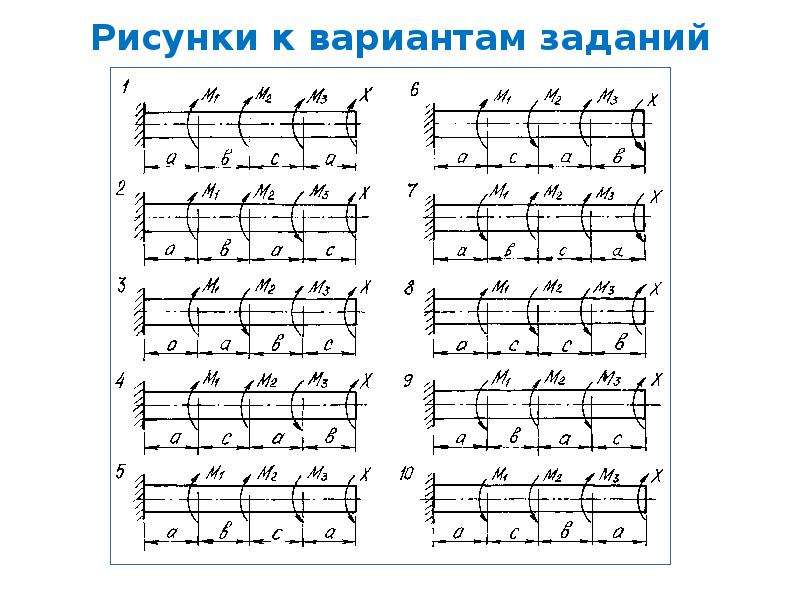

Рисунки к вариантам заданий

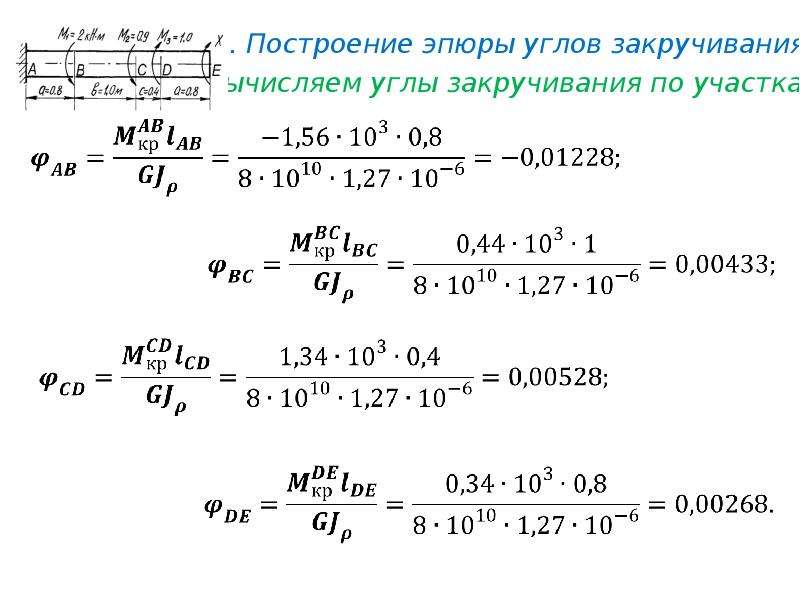

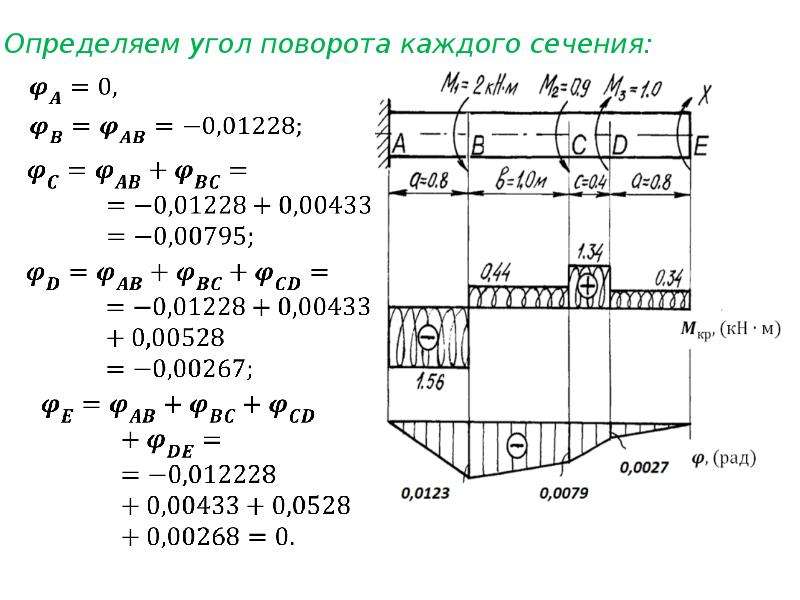

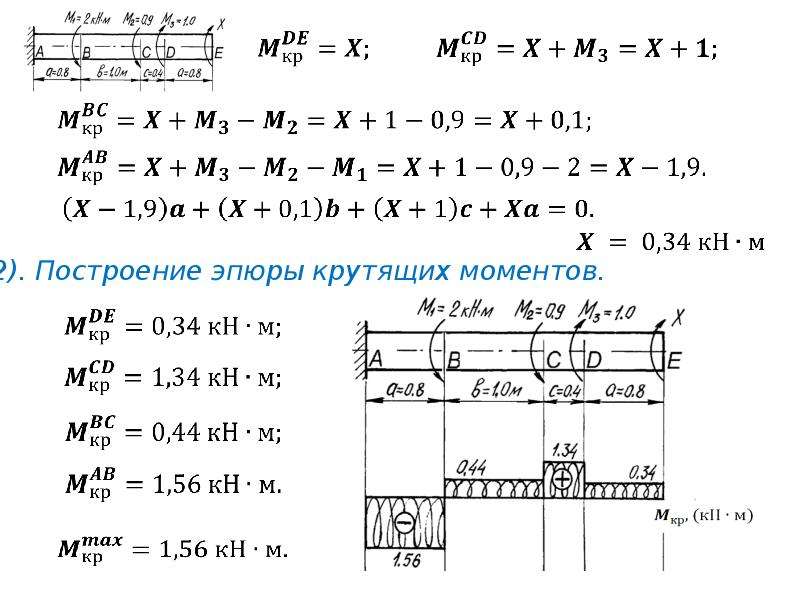

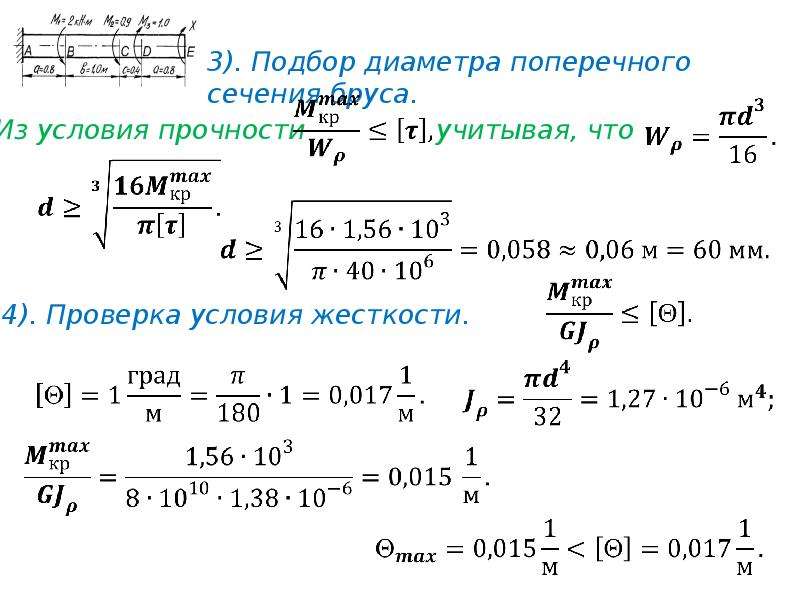

Пример решения задачи
