Слайд 1

Описание слайда:

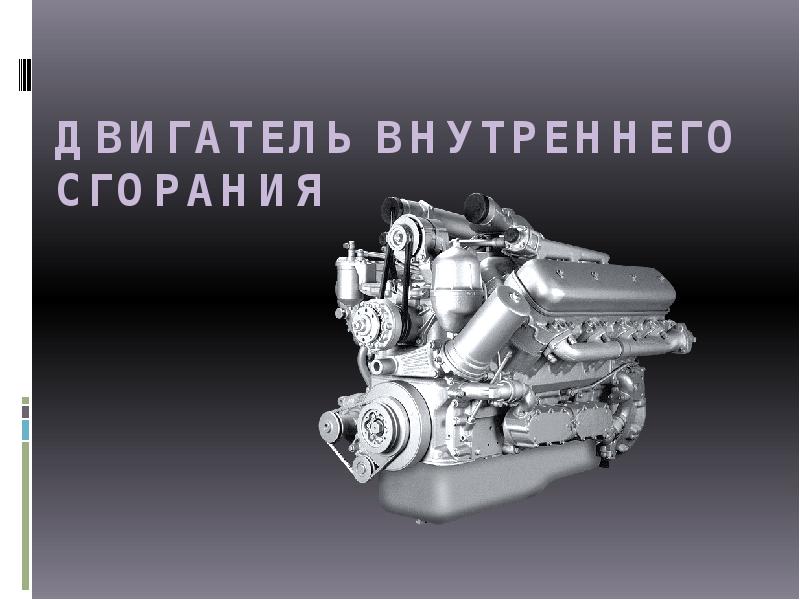

Двигатель внутреннего сгорания

Слайд 2

Описание слайда:

Двигатель внутреннего сгорания (сокращённо ДВС) – это устройство, в котором химическая энергия топлива превращается в полезную механическую работу. Двигатель внутреннего сгорания (сокращённо ДВС) – это устройство, в котором химическая энергия топлива превращается в полезную механическую работу. ДВС классифицируют: По назначению — делятся на транспортные, стационарные и специальные. По роду применяемого топлива — легкие жидкие (бензин, газ), тяжелые жидкие (дизельное топливо). По способу образования горючей смеси — внешнее (карбюратор) и внутреннее у дизельного ДВС. По способу воспламенения (искра или сжатие). По числу и расположению цилиндров разделяют рядные, вертикальные, оппозитные, V-образные, VR-образные и W-образные двигатели.

Слайд 3

Описание слайда:

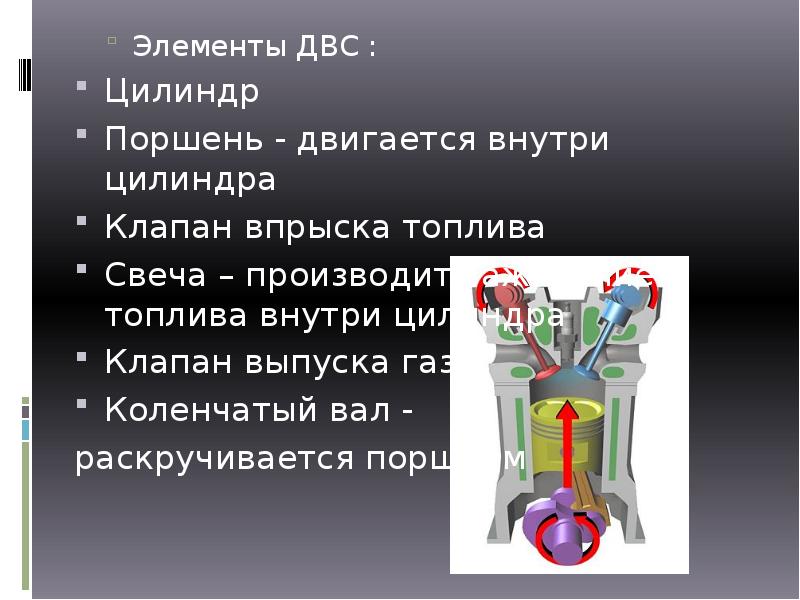

Элементы ДВС : Элементы ДВС : Цилиндр Поршень - двигается внутри цилиндра Клапан впрыска топлива Свеча – производит зажигание топлива внутри цилиндра Клапан выпуска газа Коленчатый вал - раскручивается поршнем

Слайд 4

Описание слайда:

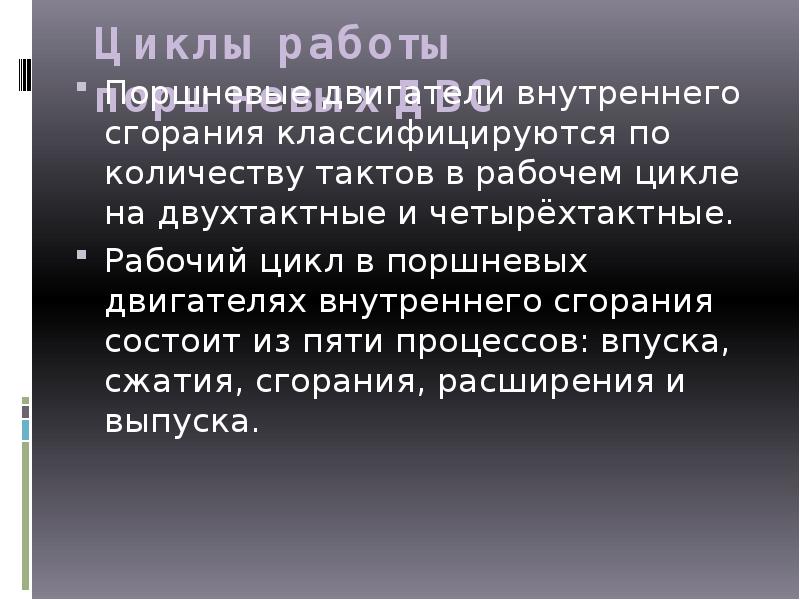

Циклы работы поршневых ДВС Поршневые двигатели внутреннего сгорания классифицируются по количеству тактов в рабочем цикле на двухтактные и четырёхтактные. Рабочий цикл в поршневых двигателях внутреннего сгорания состоит из пяти процессов: впуска, сжатия, сгорания, расширения и выпуска.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

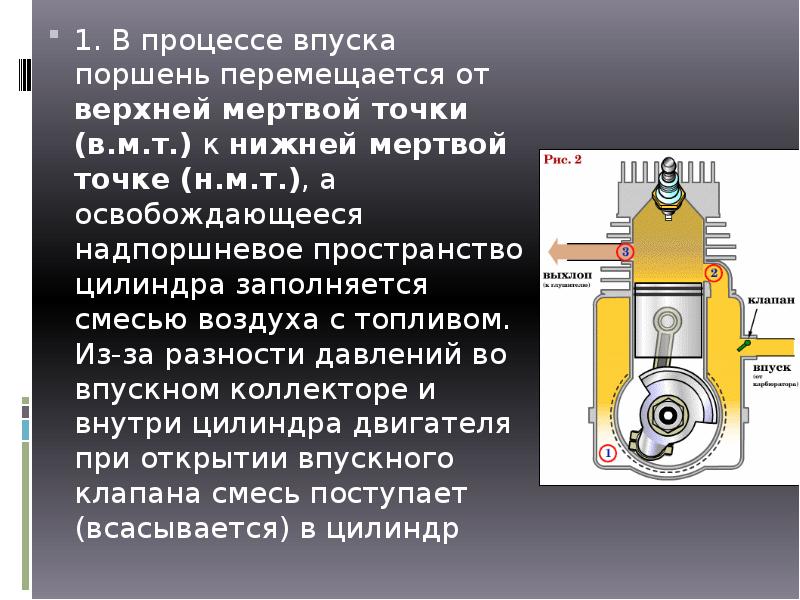

1. В процессе впуска поршень перемещается от верхней мертвой точки (в.м.т.) к нижней мертвой точке (н.м.т.), а освобождающееся надпоршневое пространство цилиндра заполняется смесью воздуха с топливом. Из-за разности давлений во впускном коллекторе и внутри цилиндра двигателя при открытии впускного клапана смесь поступает (всасывается) в цилиндр 1. В процессе впуска поршень перемещается от верхней мертвой точки (в.м.т.) к нижней мертвой точке (н.м.т.), а освобождающееся надпоршневое пространство цилиндра заполняется смесью воздуха с топливом. Из-за разности давлений во впускном коллекторе и внутри цилиндра двигателя при открытии впускного клапана смесь поступает (всасывается) в цилиндр

Слайд 7

Описание слайда:

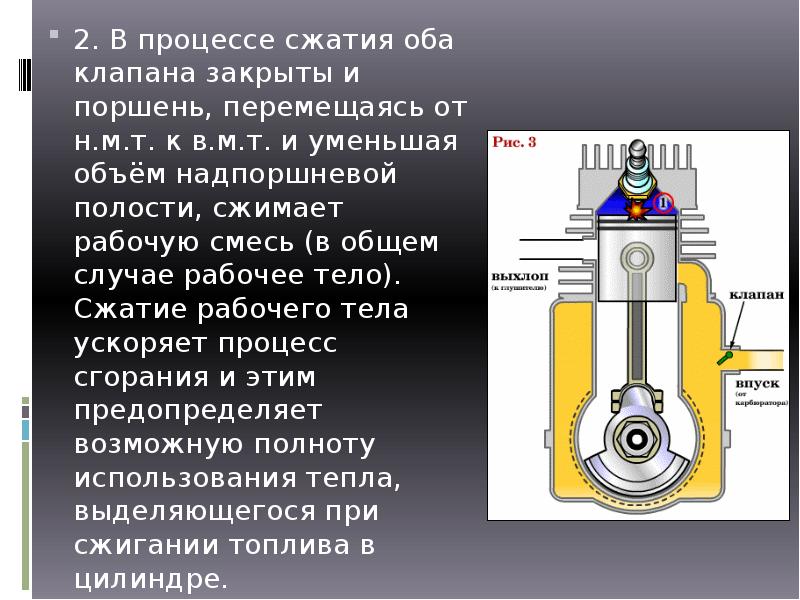

2. В процессе сжатия оба клапана закрыты и поршень, перемещаясь от н.м.т. к в.м.т. и уменьшая объём надпоршневой полости, сжимает рабочую смесь (в общем случае рабочее тело). Сжатие рабочего тела ускоряет процесс сгорания и этим предопределяет возможную полноту использования тепла, выделяющегося при сжигании топлива в цилиндре. 2. В процессе сжатия оба клапана закрыты и поршень, перемещаясь от н.м.т. к в.м.т. и уменьшая объём надпоршневой полости, сжимает рабочую смесь (в общем случае рабочее тело). Сжатие рабочего тела ускоряет процесс сгорания и этим предопределяет возможную полноту использования тепла, выделяющегося при сжигании топлива в цилиндре.

Слайд 8

Описание слайда:

3. В процессе сгорания происходит окисление топлива кислородом воздуха, входящего в состав рабочей смеси, вследствие чего давление в надпоршневой полости резко возрастает. 3. В процессе сгорания происходит окисление топлива кислородом воздуха, входящего в состав рабочей смеси, вследствие чего давление в надпоршневой полости резко возрастает.

Слайд 9

Описание слайда:

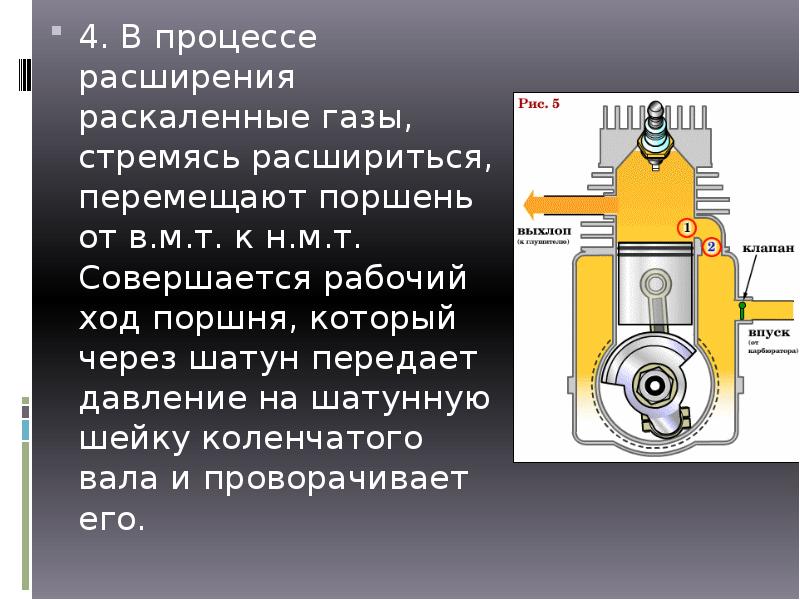

4. В процессе расширения раскаленные газы, стремясь расшириться, перемещают поршень от в.м.т. к н.м.т. Совершается рабочий ход поршня, который через шатун передает давление на шатунную шейку коленчатого вала и проворачивает его. 4. В процессе расширения раскаленные газы, стремясь расшириться, перемещают поршень от в.м.т. к н.м.т. Совершается рабочий ход поршня, который через шатун передает давление на шатунную шейку коленчатого вала и проворачивает его.

Слайд 10

Описание слайда:

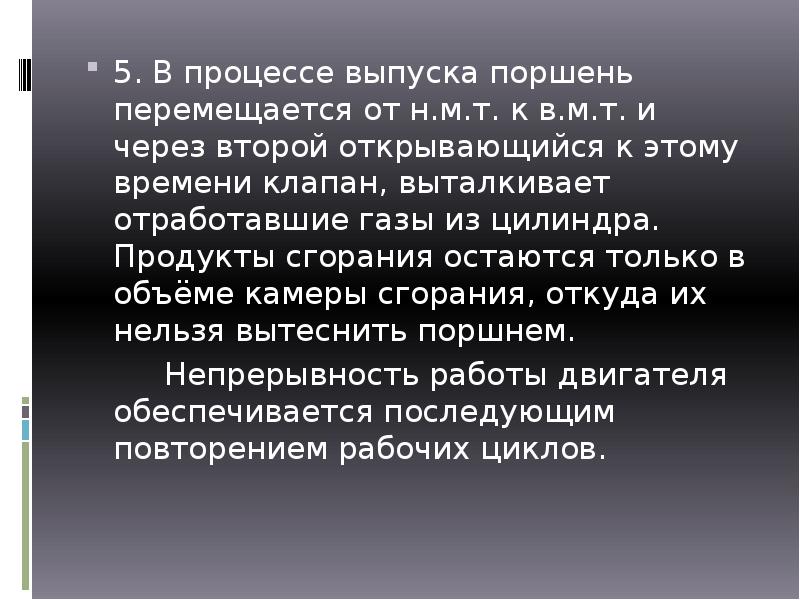

5. В процессе выпуска поршень перемещается от н.м.т. к в.м.т. и через второй открывающийся к этому времени клапан, выталкивает отработавшие газы из цилиндра. Продукты сгорания остаются только в объёме камеры сгорания, откуда их нельзя вытеснить поршнем. 5. В процессе выпуска поршень перемещается от н.м.т. к в.м.т. и через второй открывающийся к этому времени клапан, выталкивает отработавшие газы из цилиндра. Продукты сгорания остаются только в объёме камеры сгорания, откуда их нельзя вытеснить поршнем. Непрерывность работы двигателя обеспечивается последующим повторением рабочих циклов.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

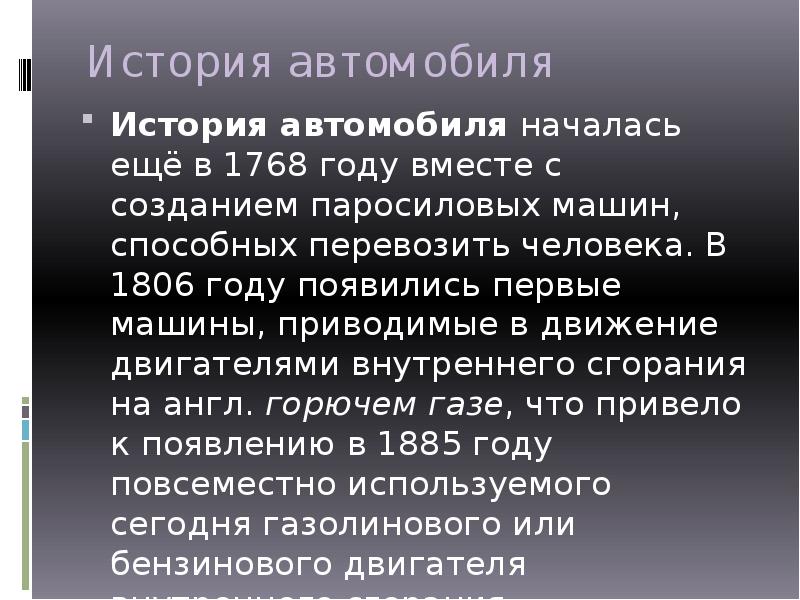

История автомобиля История автомобиля началась ещё в 1768 году вместе с созданием паросиловых машин, способных перевозить человека. В 1806 году появились первые машины, приводимые в движение двигателями внутреннего сгорания на англ. горючем газе, что привело к появлению в 1885 году повсеместно используемого сегодня газолинового или бензинового двигателя внутреннего сгорания.

Слайд 13

Описание слайда:

Изобретатели-первопроходцы Немецкий инженер Карл Бенц, изобретатель множества авто- мобильных технологий, считается изобретателем и современного автомобиля.

Слайд 14

Описание слайда:

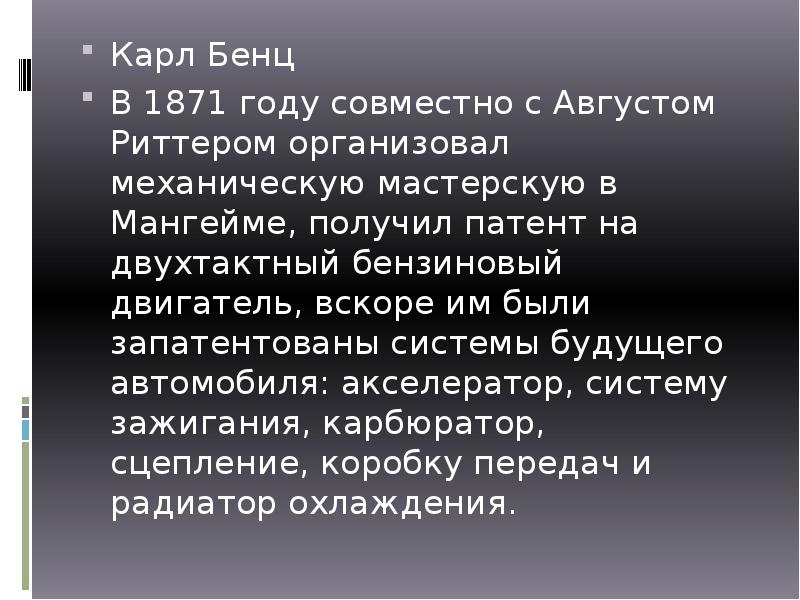

Карл Бенц Карл Бенц В 1871 году совместно с Августом Риттером организовал механическую мастерскую в Мангейме, получил патент на двухтактный бензиновый двигатель, вскоре им были запатентованы системы будущего автомобиля: акселератор, систему зажигания, карбюратор, сцепление, коробку передач и радиатор охлаждения.

Слайд 15

Описание слайда:

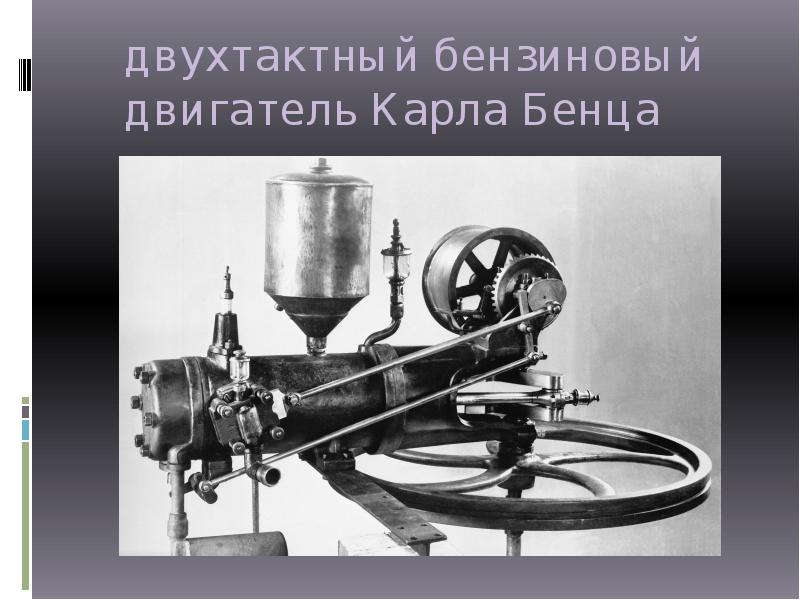

двухтактный бензиновый двигатель Карла Бенца

Слайд 16

Описание слайда:

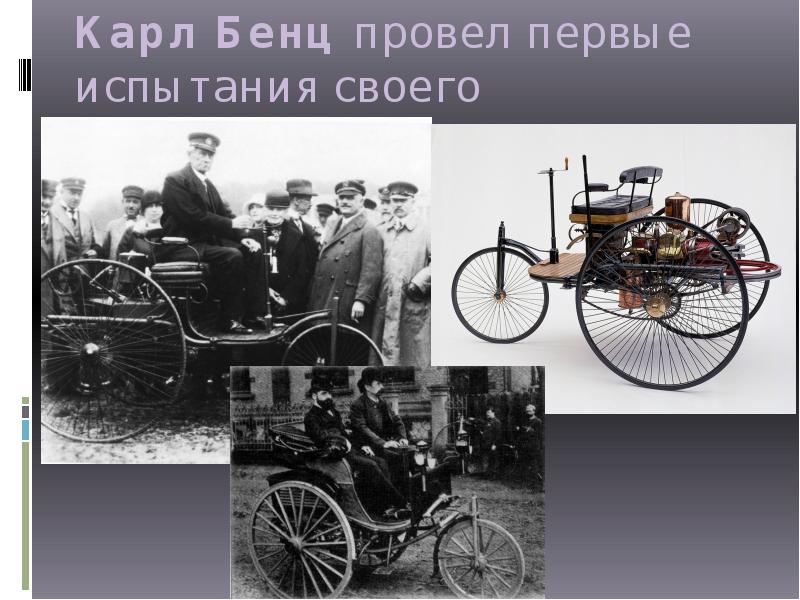

Карл Бенц провел первые испытания своего автомобиля

Слайд 17

Описание слайда:

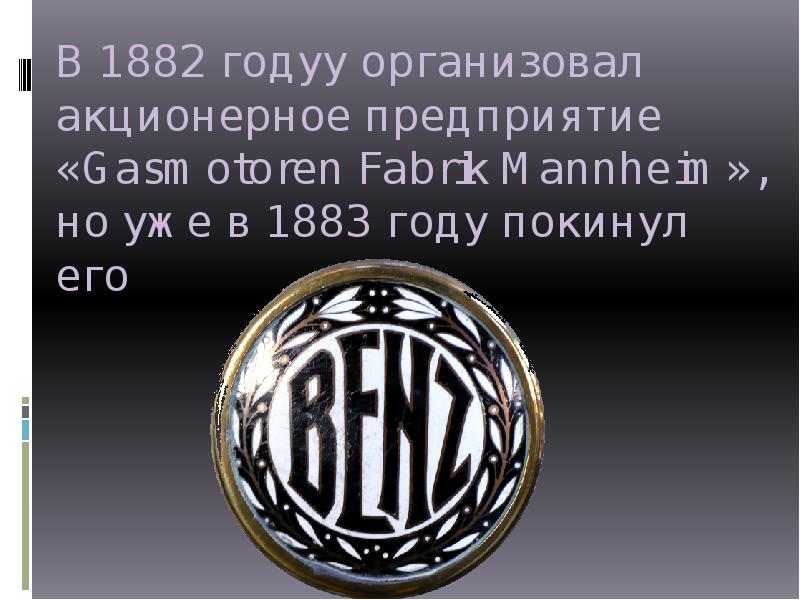

В 1882 годуу организовал акционерное предприятие «Gasmotoren Fabrik Mannheim», но уже в 1883 году покинул его

Слайд 18

Описание слайда:

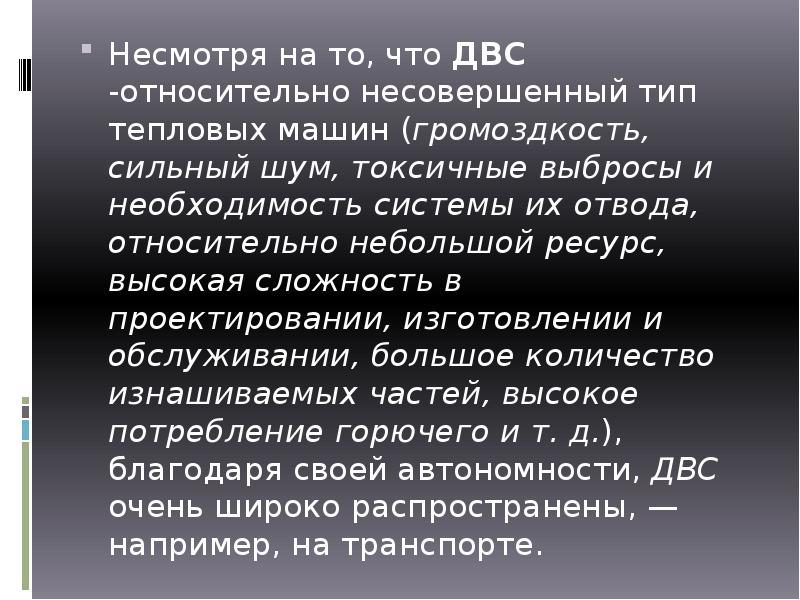

Несмотря на то, что ДВС -относительно несовершенный тип тепловых машин (громоздкость, сильный шум, токсичные выбросы и необходимость системы их отвода, относительно небольшой ресурс, высокая сложность в проектировании, изготовлении и обслуживании, большое количество изнашиваемых частей, высокое потребление горючего и т. д.), благодаря своей автономности, ДВС очень широко распространены, — например, на транспорте. Несмотря на то, что ДВС -относительно несовершенный тип тепловых машин (громоздкость, сильный шум, токсичные выбросы и необходимость системы их отвода, относительно небольшой ресурс, высокая сложность в проектировании, изготовлении и обслуживании, большое количество изнашиваемых частей, высокое потребление горючего и т. д.), благодаря своей автономности, ДВС очень широко распространены, — например, на транспорте.
