ЛЕКЦИЯ № 2 по дисциплине “ ЭЛЕКТРОТЕХНИКА И ЭЛЕКТРОНИКА “ ТЕМА № 2: ЛИНЕЙНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ ПОСТОЯННОГО ТОКА.
Описание слайда:
ЛЕКЦИЯ № 2 по дисциплине “ ЭЛЕКТРОТЕХНИКА И ЭЛЕКТРОНИКА “ ТЕМА № 2: ЛИНЕЙНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ ПОСТОЯННОГО ТОКА.

Слайд 2


Учебные вопросы: Источники и потребители электрической энергии постоянного тока. Идеальные источники напряжения (источники ЭДС) . Эквивалентность...
Описание слайда:
Учебные вопросы: Источники и потребители электрической энергии постоянного тока. Идеальные источники напряжения (источники ЭДС) . Эквивалентность различных представлений источника электрической энергии. 3.1. Метод эквивалентных преобразований. 3.2 Метод применения законов Кирхгофа. 3.3. Метод контурных токов. 3.4. Метод узлового напряжения (узловых потенциалов). 4. Основные сведения о нелинейных электрических цепях постоянного тока.

Слайд 3


Официально считается опасным напряжение выше 12 вольт, при крайне неблагоприятных условиях воздействия тока (вода, соляные растворы, большая площадь...
Описание слайда:
Официально считается опасным напряжение выше 12 вольт, при крайне неблагоприятных условиях воздействия тока (вода, соляные растворы, большая площадь контакта, продолжительное время воздействия) и более 42-х вольт в сухих помещениях, при нормальных условиях. Официально считается опасным напряжение выше 12 вольт, при крайне неблагоприятных условиях воздействия тока (вода, соляные растворы, большая площадь контакта, продолжительное время воздействия) и более 42-х вольт в сухих помещениях, при нормальных условиях.

Слайд 4


Разность потенциалов очень даже опасна и имеет значение куда она приложена. Достаточная величина напряжения может привести к сильному спазму...
Описание слайда:
Разность потенциалов очень даже опасна и имеет значение куда она приложена. Достаточная величина напряжения может привести к сильному спазму определенной группы мышц со всеми вытекающими последствиями. Это активно используется в медицине. Вспомните ту же дефибриляцию. А по технике безопасности человека нужно доской отбивать от источника напряжения. Сам он не всегда сможет отойти от него. Наличие напряжения иногда пробуют тыльной стороной ладони, чтобы рука сама отдернулась при сокращении мышц-сгибателей, если напряжение все же присутствует. Совпадение фазы переменного тока с биоритмами так же несет опасность. Классикой является опасность его совпадения с ритмами сердца и его остановка, либо наоборот, стимуляция. По мере повышения частоты тока значение опасного напряжения также повышается (при условии, что сила тока ниже безопасной границы). Опять таки, классика - привселюдная демонстрация Н. Теслой прохождение через тело человека напряжения в 300000 вольт (говорят и до 2-х миллионов доходило) без всякого для него вреда. Более того, лечение высокочастотным напряжением вошло в медицину и Тесла стал одним из основателей физиотерапии. Т.е. опасным для жизни может стать любое напряжение, в зависимости от значения, места приложения, фазы, частоты и прочих условий. Действие силы тока - отдельная тема. Тот же эффект прогревания в физиотерапии ВЧ обуславливается именно силой тока. Тут есть 3 диапазона в порядке повышения значения: безопасный, смертельно опасный (физиологические значения) и воздействующий путем нагрева тканей (начиная от простого прогревания до сжигания и обугливания).

Слайд 5


Безопасный - ток, который проходя через организм человека не только не причинит никакого вреда, но и человек даже не почувствует его, это ток у...
Описание слайда:
Безопасный - ток, который проходя через организм человека не только не причинит никакого вреда, но и человек даже не почувствует его, это ток у которого не более 50 мкА (50 Гц переменный ток) и постоянный ток 100 мкА. Ощутимый человеком, но не приносящий ему вред для здоровья, это ток у которого 0,6-1,5 мА (50 Гц переменный ток) и постоянный ток 5-7 мА. Пороговым или неотпускающим (ток, при котором человек не в состоянии сам разомкнуть цепь без посторонней помощи), это ток у которого 10-15 мА и постоянный ток 50-80 мА. Фибрилляционный порог - это когда при прохождении через тело более 0,5 секунды ток сокращает сердечную мышцу, такое поражение в основном ведёт к летальному исходу, это ток у которого около 100 мА (50 Гц переменный ток) и постоянный ток 300 мА.

Слайд 6


Вопрос некорректен, так как напряжение не несет опасности. Опасна для жизни величина тока, напряжение способствует пробиванию кожного покрова. Вопрос...
Описание слайда:
Вопрос некорректен, так как напряжение не несет опасности. Опасна для жизни величина тока, напряжение способствует пробиванию кожного покрова. Вопрос некорректен, так как напряжение не несет опасности. Опасна для жизни величина тока, напряжение способствует пробиванию кожного покрова. Безопасными для человека считаются переменный ток до 10 мА и постоянный - до 50 мА. Если сила тока (мА)перем ток 50-60Гц: 0.6 - 1.5 -легкое дрожание рук 2 - 3 -Сильное дрожание пальцев рук 5 - 7 -Судороги в руках. 8 -10 -Руки с трудом, но еще можно оторвать от электродов. 20 - 25 -Руки парализуются немедленно, оторвать невозможно. 50 - 80 -Паралич дыхания. Начало трепетания желудочков сердца 90 - 100 -Паралич дыхания и сердца при воздействии более 0,1 с. Смертельно опасным считается ток 25мА и боле. при постоянном токе: 0.6 - 1.5 -Не ощущается 2 - 3 -Не ощущается 5 - 7 -3yд. Ощущение нагревания 8 -10 -Усиление нагревания 20 - 25 -Еще большее усиление нагревания, незначительное сокращение мышц рук 50 - 80 -Сильное ощущение нагревания. Сокращение мышц рук. Судороги. Затруднение дыхания 90 - 100 -Паралич дыхания

Слайд 7


Линейные электрические цепи постоянного тока, слайд №7
Описание слайда:

Слайд 8


Линейные электрические цепи постоянного тока, слайд №8
Описание слайда:

Слайд 9


Линейные электрические цепи постоянного тока, слайд №9
Описание слайда:

Слайд 10


Линейные электрические цепи постоянного тока, слайд №10
Описание слайда:

Слайд 11


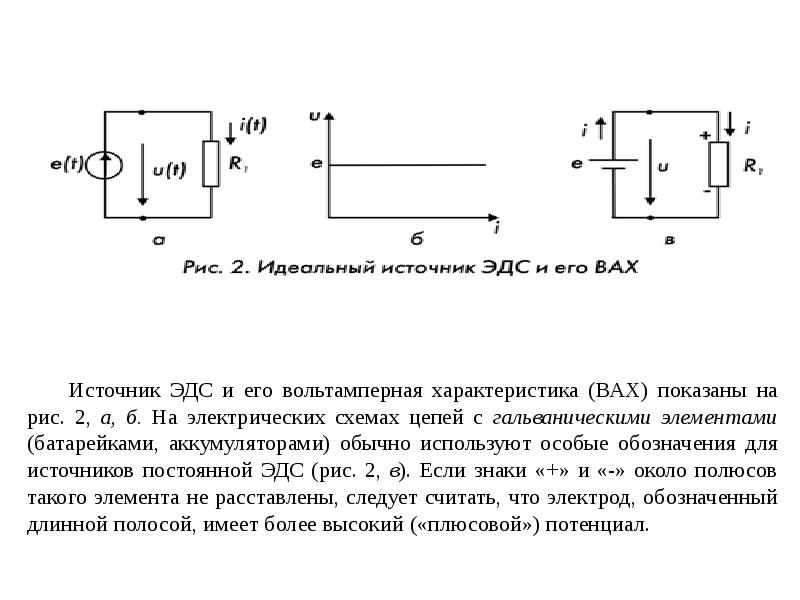

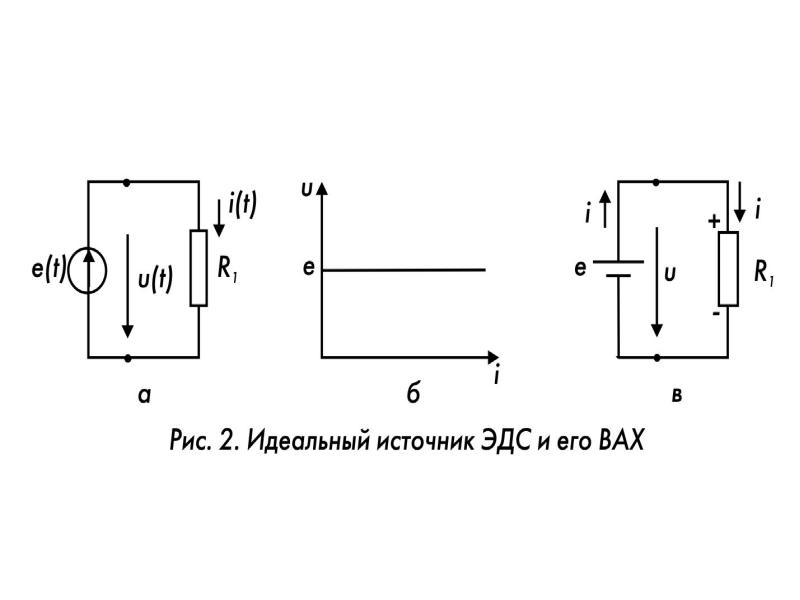

Вопрос 2. Идеальные источники напряжения (источники ЭДС)
Описание слайда:
Вопрос 2. Идеальные источники напряжения (источники ЭДС)

Слайд 12


Линейные электрические цепи постоянного тока, слайд №12
Описание слайда:

Слайд 13


Линейные электрические цепи постоянного тока, слайд №13
Описание слайда:

Слайд 14


Линейные электрические цепи постоянного тока, слайд №14
Описание слайда:

Слайд 15

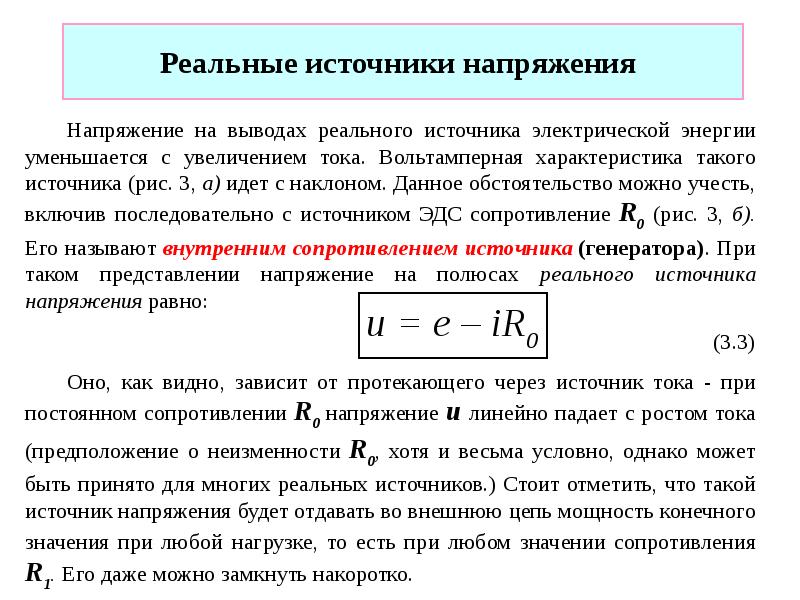

Реальные источники напряжения
Описание слайда:
Реальные источники напряжения

Слайд 16


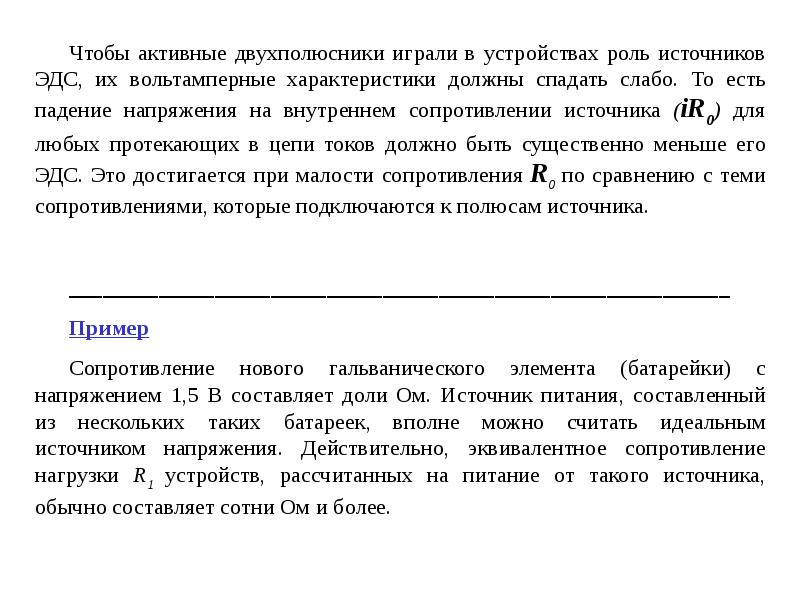

Линейные электрические цепи постоянного тока, слайд №16
Описание слайда:

Слайд 17


Линейные электрические цепи постоянного тока, слайд №17
Описание слайда:

Слайд 18

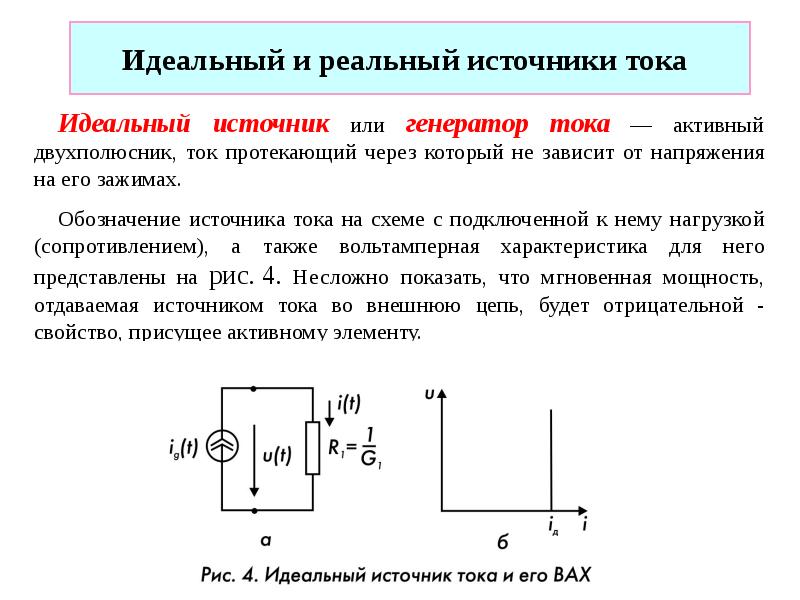

Идеальный и реальный источники тока
Описание слайда:
Идеальный и реальный источники тока

Слайд 19


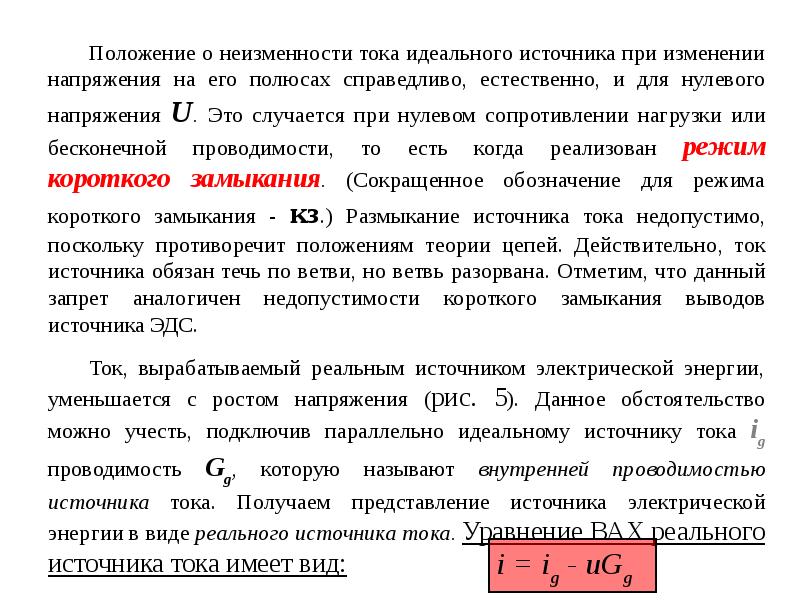

Линейные электрические цепи постоянного тока, слайд №19
Описание слайда:

Слайд 20


Линейные электрические цепи постоянного тока, слайд №20
Описание слайда:

Слайд 21


Вопрос 3. Эквивалентность различных представлений источника электрической энергии
Описание слайда:
Вопрос 3. Эквивалентность различных представлений источника электрической энергии

Слайд 22


Линейные электрические цепи постоянного тока, слайд №22
Описание слайда:

Слайд 23


Линейные электрические цепи постоянного тока, слайд №23
Описание слайда:

Слайд 24


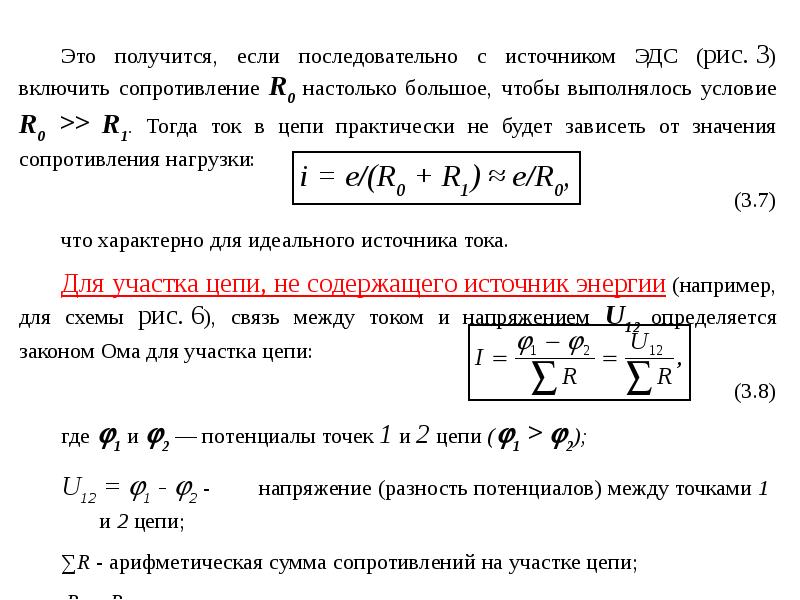

Линейные электрические цепи постоянного тока, слайд №24
Описание слайда:

Слайд 25


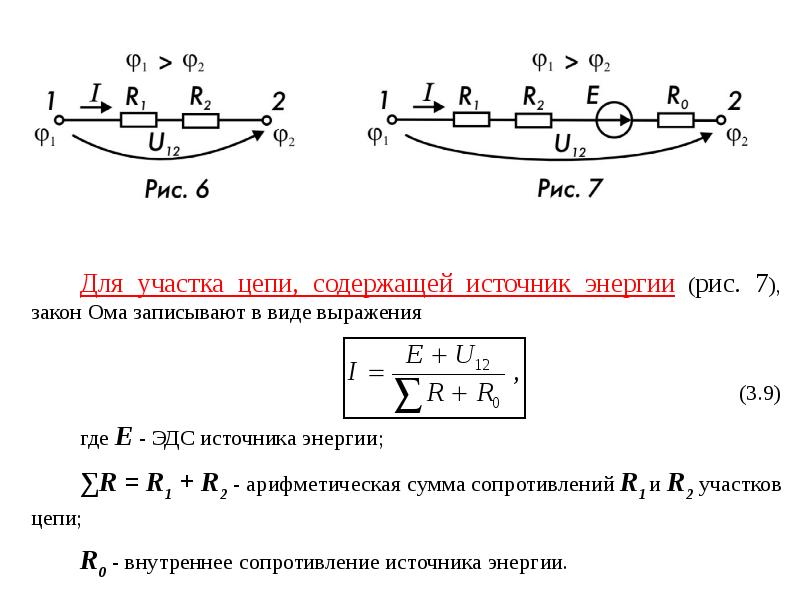

Линейные электрические цепи постоянного тока, слайд №25
Описание слайда:

Слайд 26


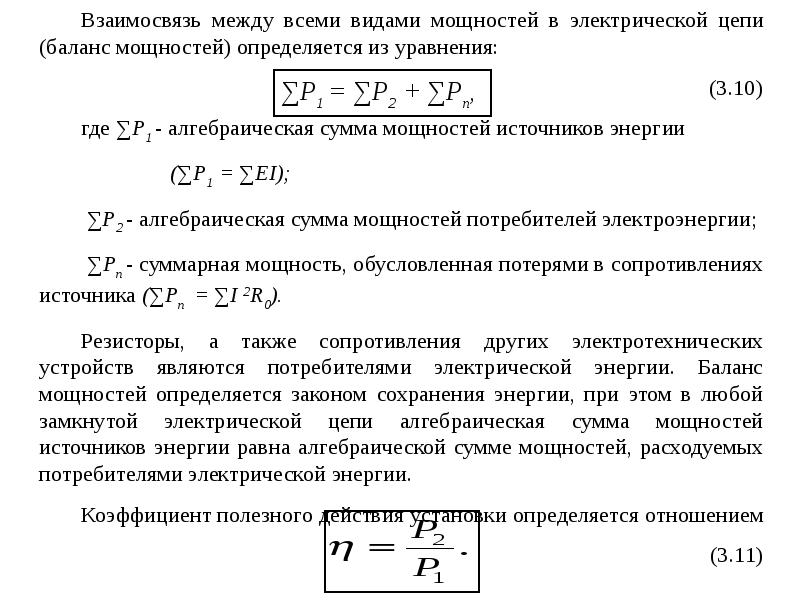

Линейные электрические цепи постоянного тока, слайд №26
Описание слайда:

Слайд 27


Линейные электрические цепи постоянного тока, слайд №27
Описание слайда:

Слайд 28


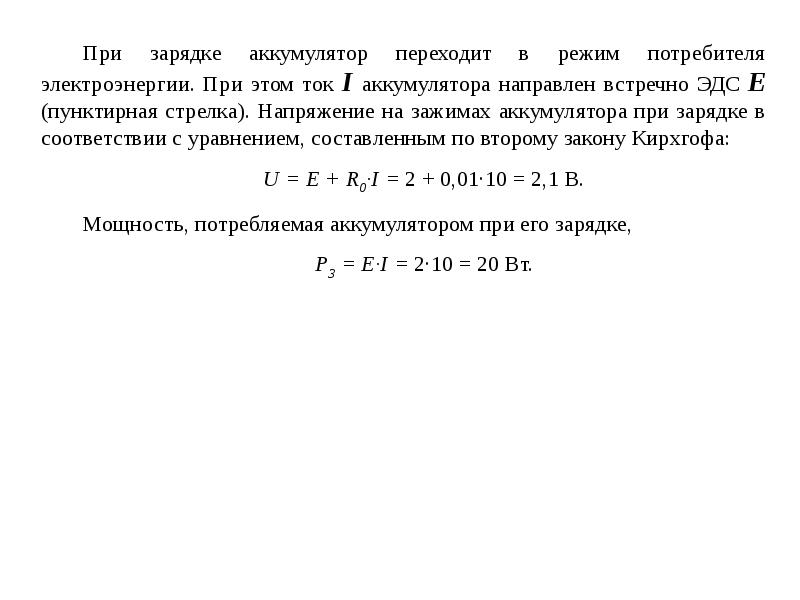

Линейные электрические цепи постоянного тока, слайд №28
Описание слайда:

Слайд 29


3.1. Метод эквивалентных преобразований
Описание слайда:
3.1. Метод эквивалентных преобразований

Слайд 30


Линейные электрические цепи постоянного тока, слайд №30
Описание слайда:

Слайд 31


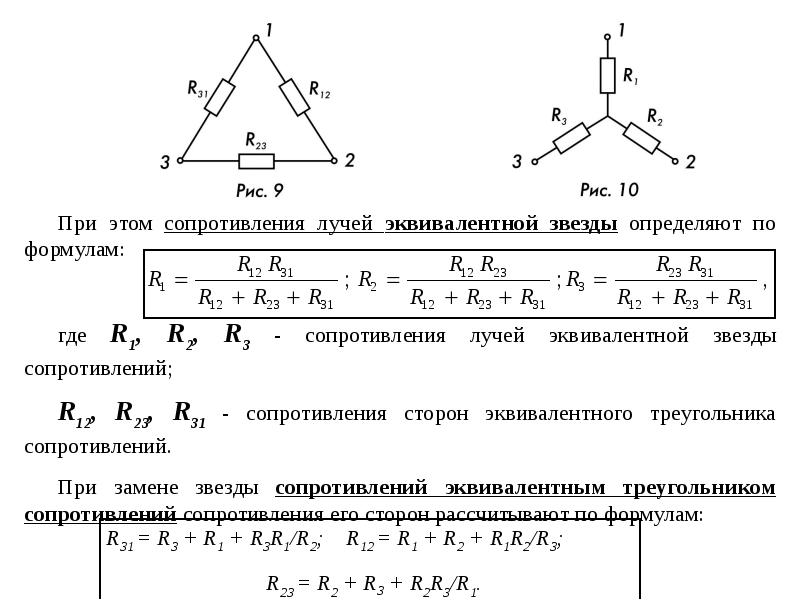

Линейные электрические цепи постоянного тока, слайд №31
Описание слайда:

Слайд 32


Линейные электрические цепи постоянного тока, слайд №32
Описание слайда:

Слайд 33


Линейные электрические цепи постоянного тока, слайд №33
Описание слайда:

Слайд 34


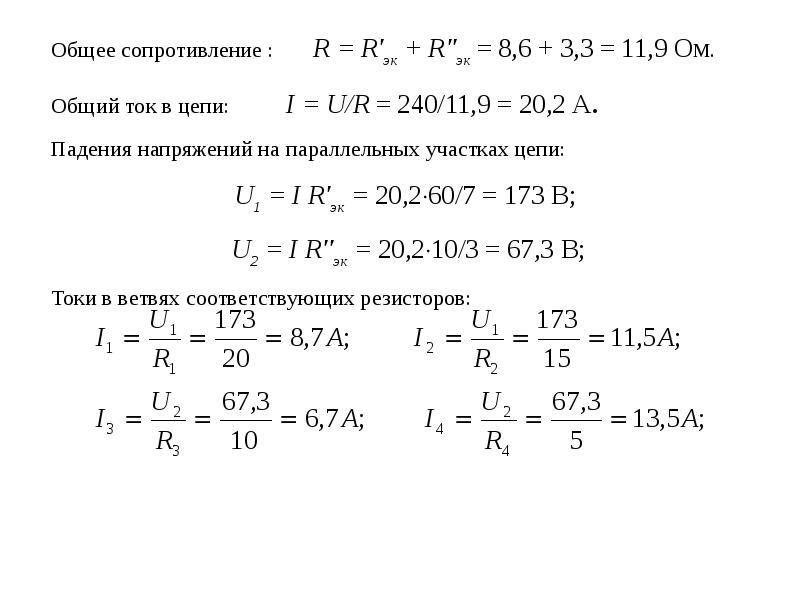

Линейные электрические цепи постоянного тока, слайд №34
Описание слайда:

Слайд 35


3.2 Метод применения законов Кирхгофа
Описание слайда:
3.2 Метод применения законов Кирхгофа

Слайд 36


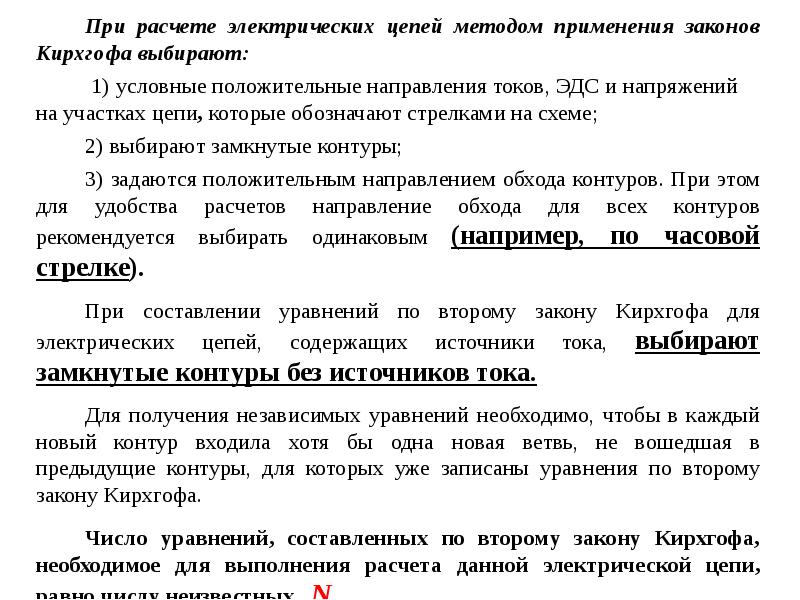

Линейные электрические цепи постоянного тока, слайд №36
Описание слайда:

Слайд 37


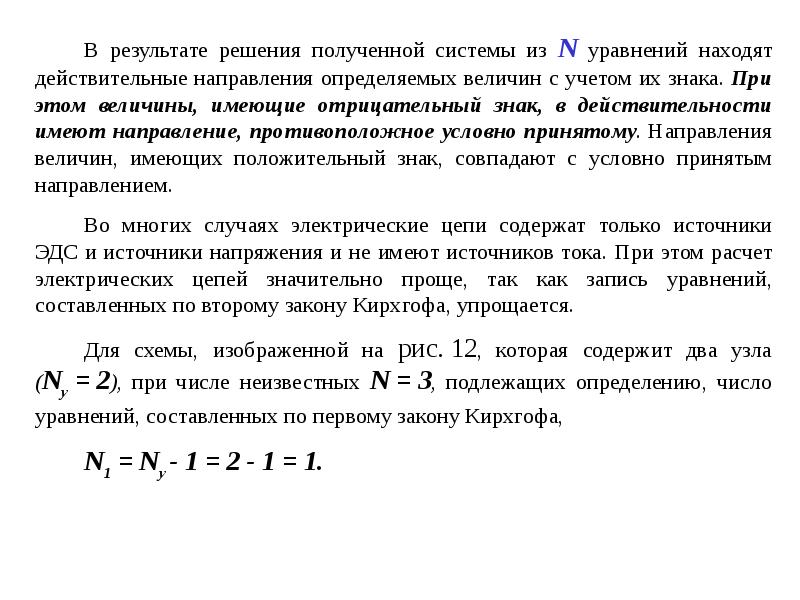

Линейные электрические цепи постоянного тока, слайд №37
Описание слайда:

Слайд 38


Линейные электрические цепи постоянного тока, слайд №38
Описание слайда:

Слайд 39


Линейные электрические цепи постоянного тока, слайд №39
Описание слайда:

Слайд 40


Линейные электрические цепи постоянного тока, слайд №40
Описание слайда:

Слайд 41


Линейные электрические цепи постоянного тока, слайд №41
Описание слайда:

Слайд 42


Линейные электрические цепи постоянного тока, слайд №42
Описание слайда:

Слайд 43


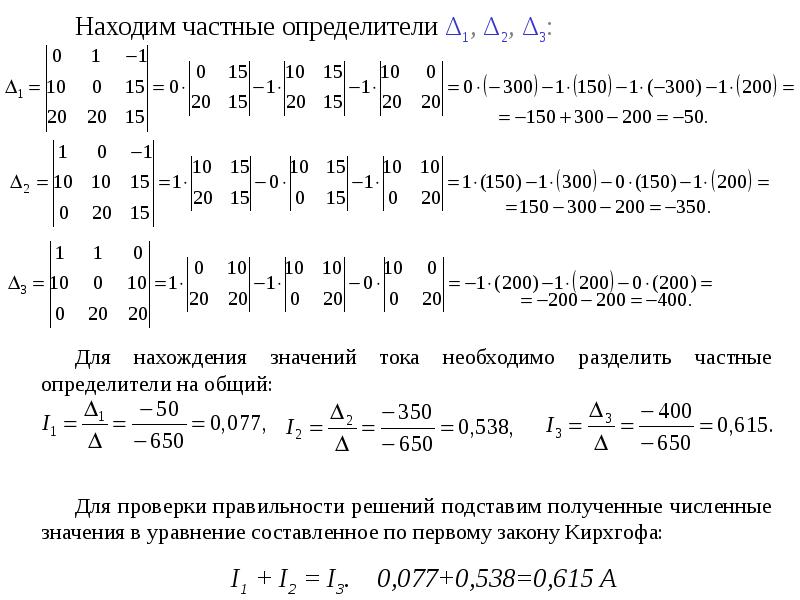

Линейные электрические цепи постоянного тока, слайд №43
Описание слайда:

Слайд 44


3.3. Метод контурных токов
Описание слайда:
3.3. Метод контурных токов

Слайд 45


Линейные электрические цепи постоянного тока, слайд №45
Описание слайда:

Слайд 46


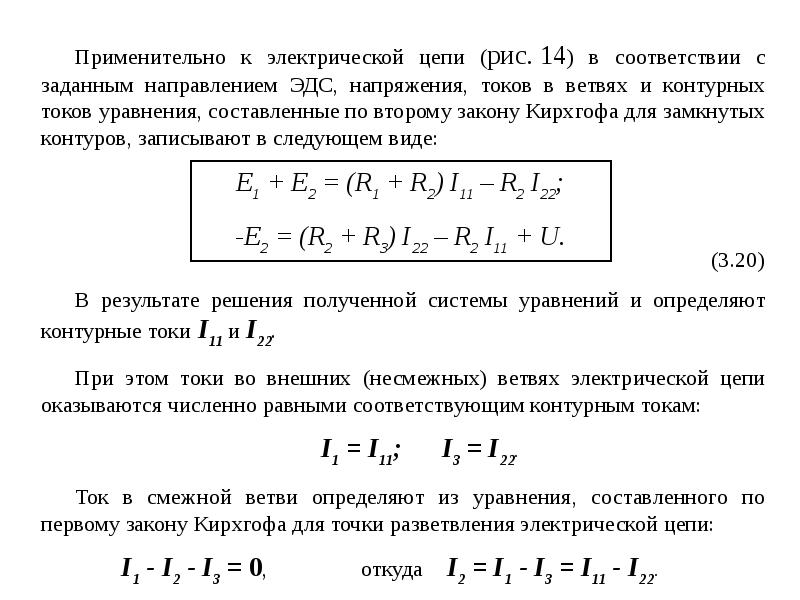

Линейные электрические цепи постоянного тока, слайд №46
Описание слайда:

Слайд 47


Линейные электрические цепи постоянного тока, слайд №47
Описание слайда:

Слайд 48


Линейные электрические цепи постоянного тока, слайд №48
Описание слайда:

Слайд 49


3.4. Метод узлового напряжения (узловых потенциалов)
Описание слайда:
3.4. Метод узлового напряжения (узловых потенциалов)

Слайд 50


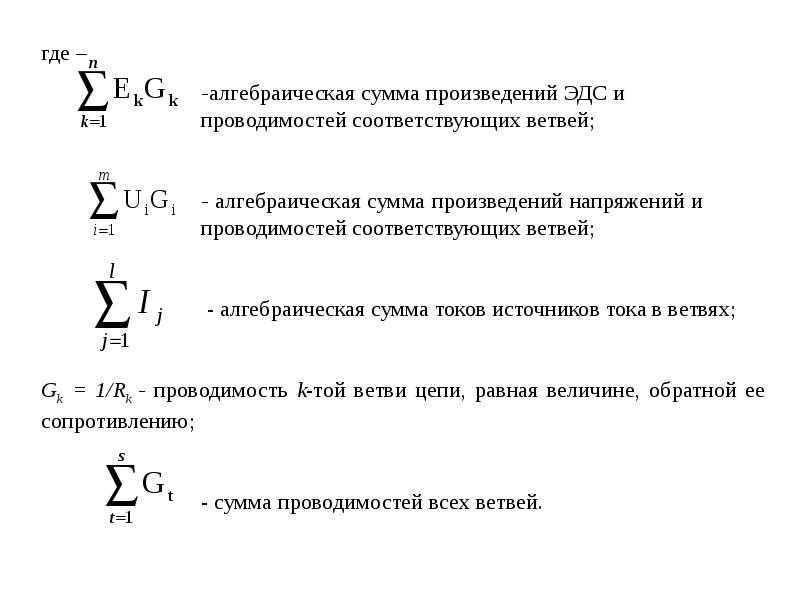

Линейные электрические цепи постоянного тока, слайд №50
Описание слайда:

Слайд 51


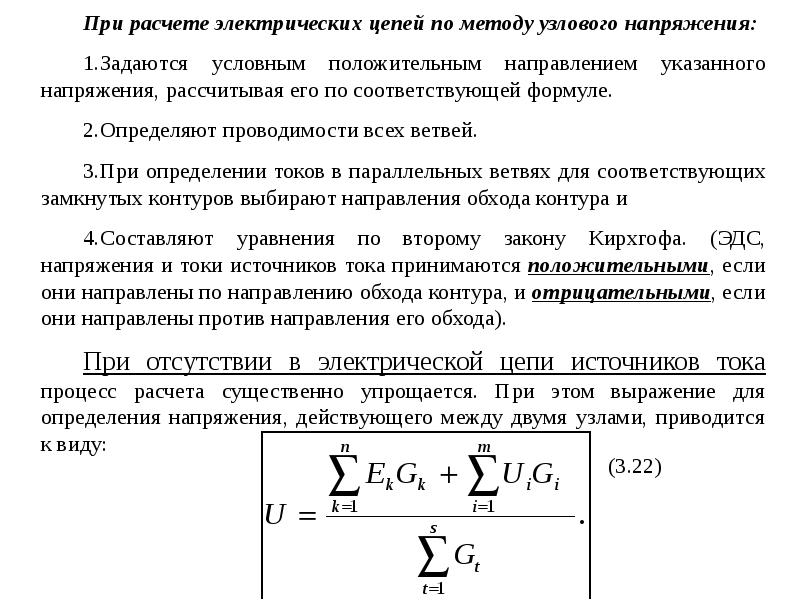

Линейные электрические цепи постоянного тока, слайд №51
Описание слайда:

Слайд 52


Линейные электрические цепи постоянного тока, слайд №52
Описание слайда:

Слайд 53


Линейные электрические цепи постоянного тока, слайд №53
Описание слайда:

Слайд 54


Линейные электрические цепи постоянного тока, слайд №54
Описание слайда:

Слайд 55

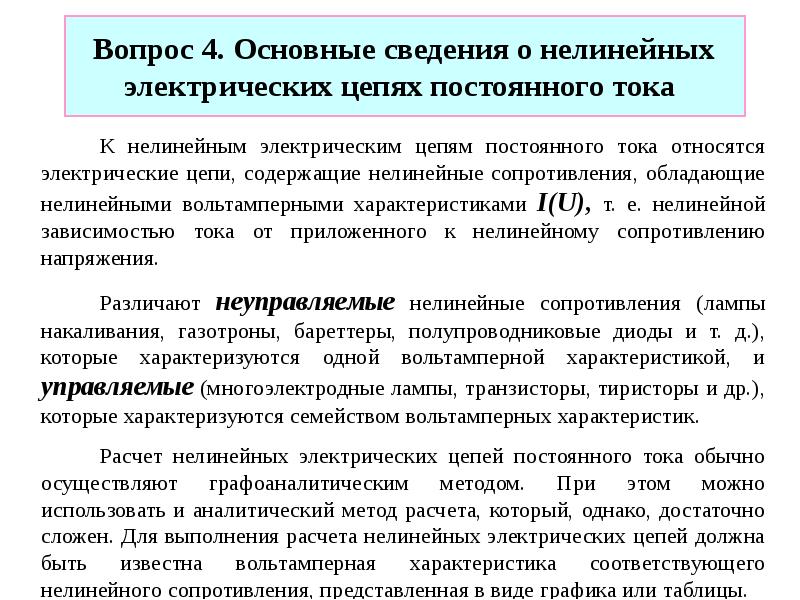

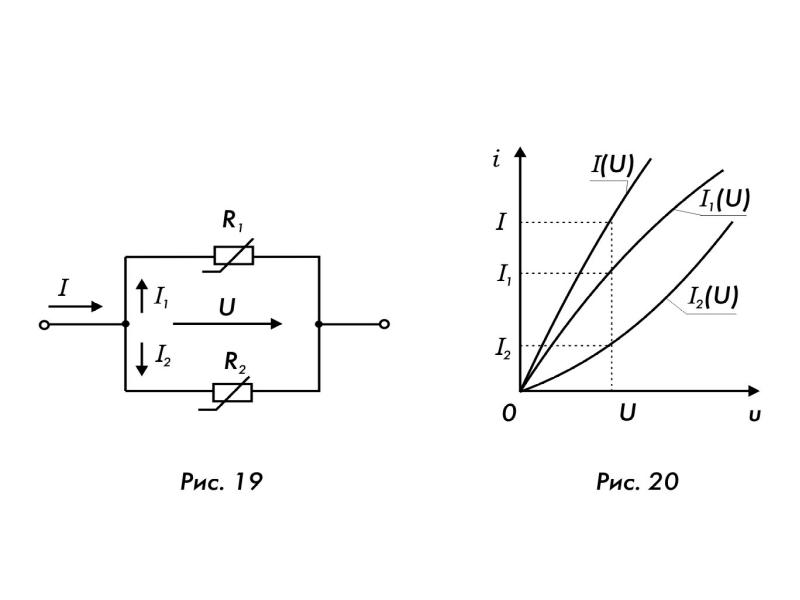

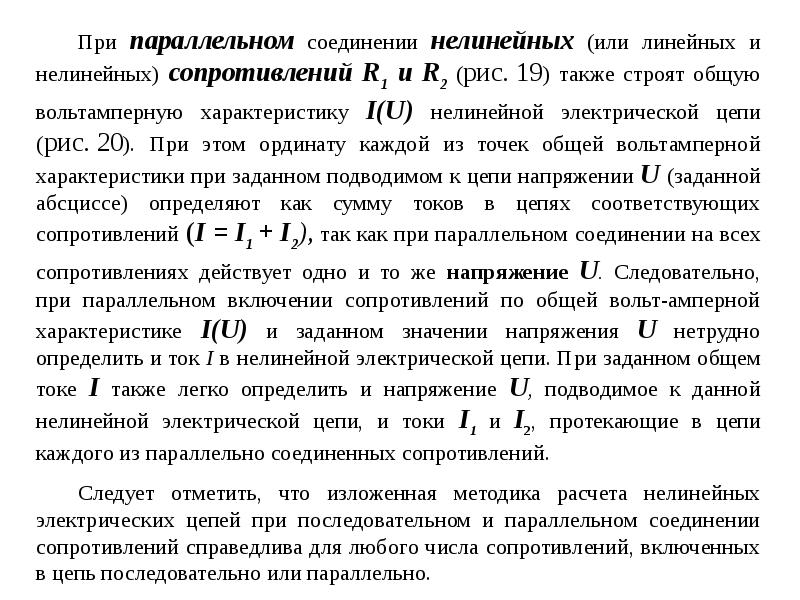

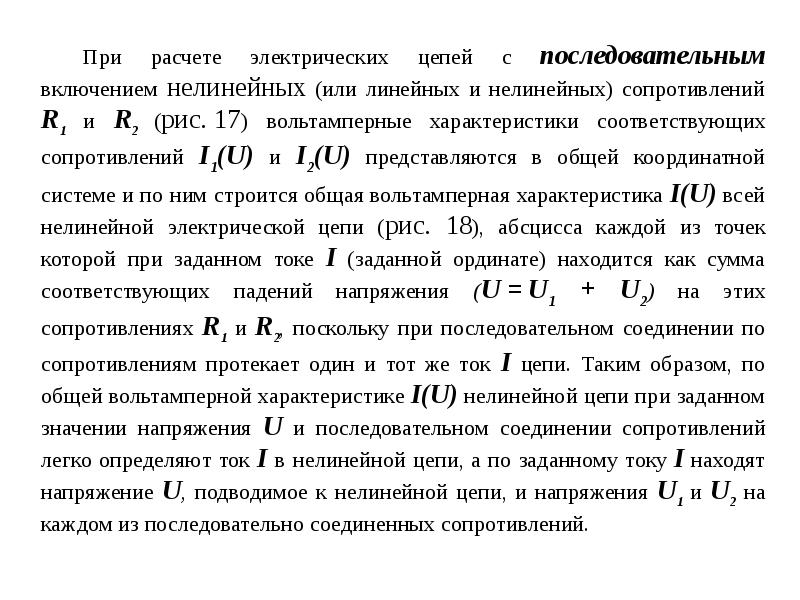

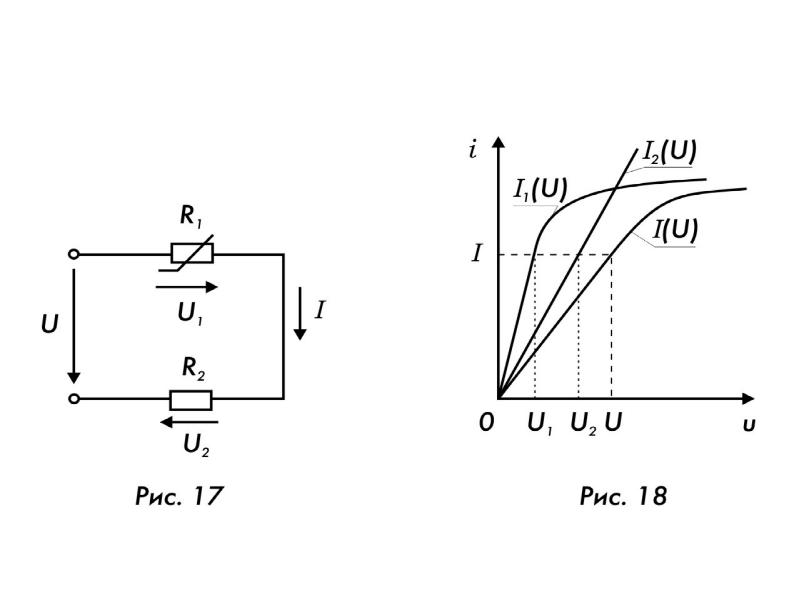

Вопрос 4. Основные сведения о нелинейных электрических цепях постоянного тока
