Слайд 1

Описание слайда:

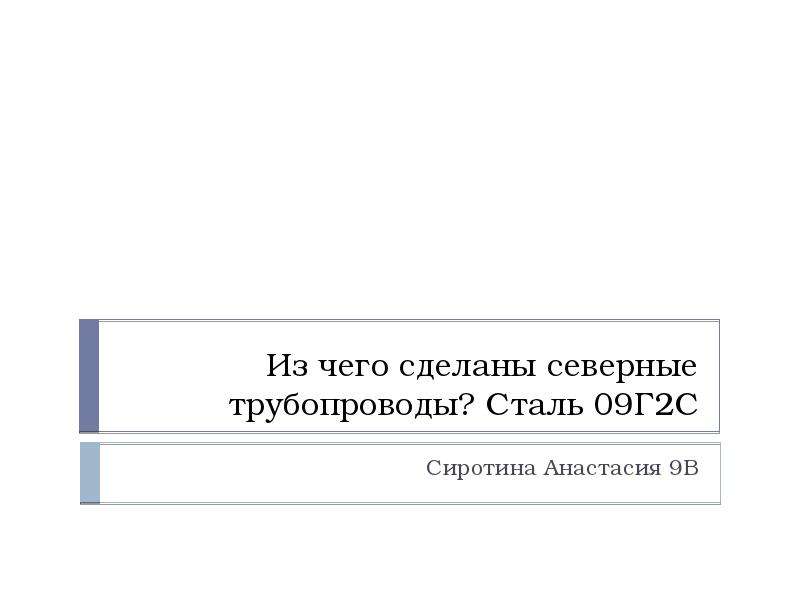

Из чего сделаны северные трубопроводы? Сталь 09Г2С Сиротина Анастасия 9В

Слайд 2

Описание слайда:

Трубопровод Трубопрово́д — инженерное сооружение, предназначенное для транспортировки газообразных и жидких веществ, пылевидных и разжиженных масс, а также твёрдого топлива и иных твёрдых веществ в виде раствора под воздействием разницы давлений в поперечных сечениях трубы.

Слайд 3

Описание слайда:

Сталь Сталь - сплав железа с углеродом (и другими элементами). Содержание углерода в стали не более 2,14 %. Углерод придаёт сплавам железа прочность и твёрдость, снижая пластичность и вязкость.

Слайд 4

Описание слайда:

Сталь 09Г2С Относится к низколегированным сталям, общее количество легирующих добавок в которых не превышает 2,5%. Заменить сталь 09г2с можно следующими марками: 09г2, 09г2дт, 09г2т,10г2с, а также 19Мn-6.

Слайд 5

Описание слайда:

Расшифровка 09Г2С: Есть 0,09% углерода; «Г» означает марганец; 2 – процентное содержание до 2% марганца; «С», которая означает кремний; Содержание кремния менее 1%. Итог: Перед нами сталь имеющая 0,09% углерода, до 2% марганца, и менее 1% кремния и поскольку общее кол-во добавок колеблется в районе 2,5% то это низколегированная сталь.

Слайд 6

Описание слайда:

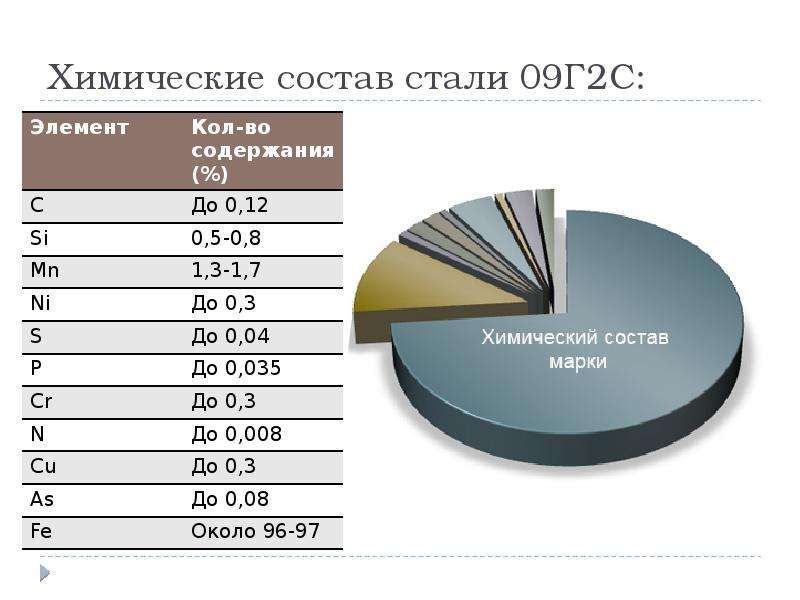

Химические состав стали 09Г2С:

Слайд 7

Описание слайда:

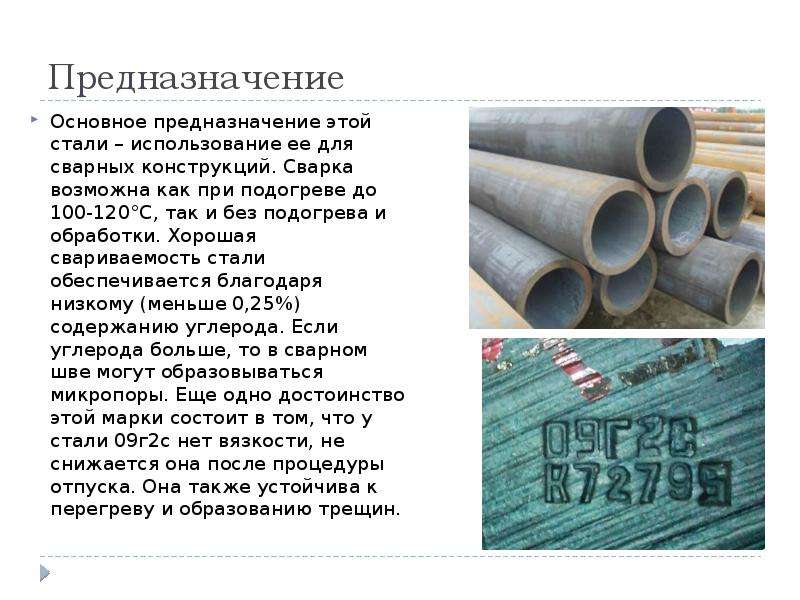

Предназначение Основное предназначение этой стали – использование ее для сварных конструкций. Сварка возможна как при подогреве до 100-120°С, так и без подогрева и обработки. Хорошая свариваемость стали обеспечивается благодаря низкому (меньше 0,25%) содержанию углерода. Если углерода больше, то в сварном шве могут образовываться микропоры. Еще одно достоинство этой марки состоит в том, что у стали 09г2с нет вязкости, не снижается она после процедуры отпуска. Она также устойчива к перегреву и образованию трещин.

Слайд 8

Описание слайда:

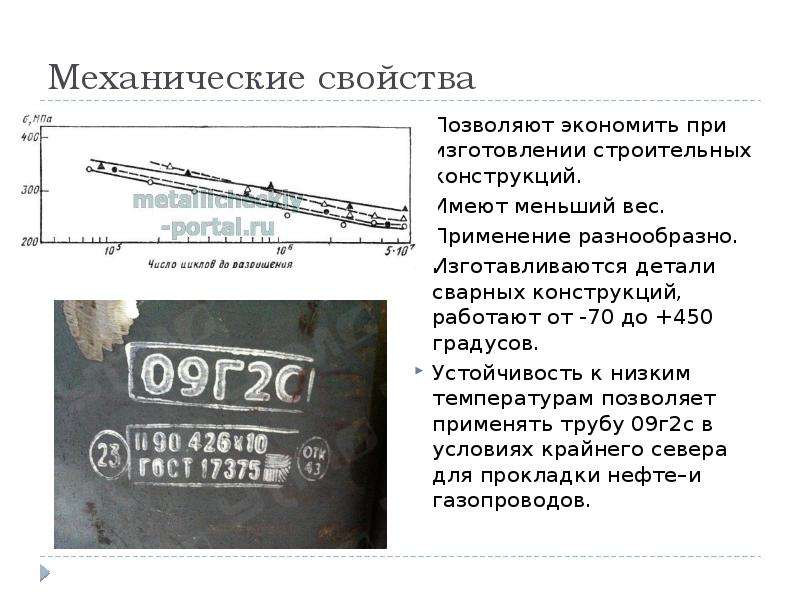

Механические свойства Позволяют экономить при изготовлении строительных конструкций. Имеют меньший вес. Применение разнообразно. Изготавливаются детали сварных конструкций, работают от -70 до +450 градусов. Устойчивость к низким температурам позволяет применять трубу 09г2с в условиях крайнего севера для прокладки нефте–и газопроводов.
