Слайд 1

Описание слайда:

ANSYS в инженерных задачах

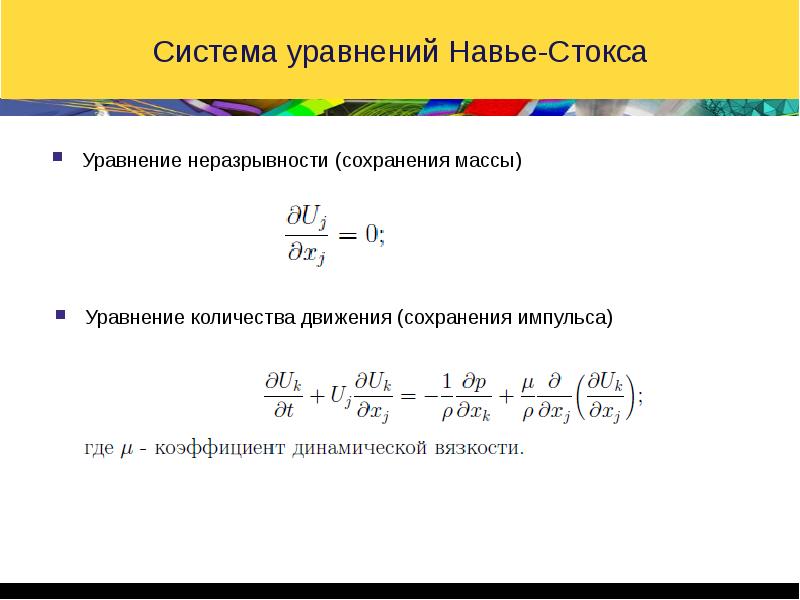

Слайд 2

Описание слайда:

Система уравнений Навье-Стокса Уравнение неразрывности (сохранения массы)

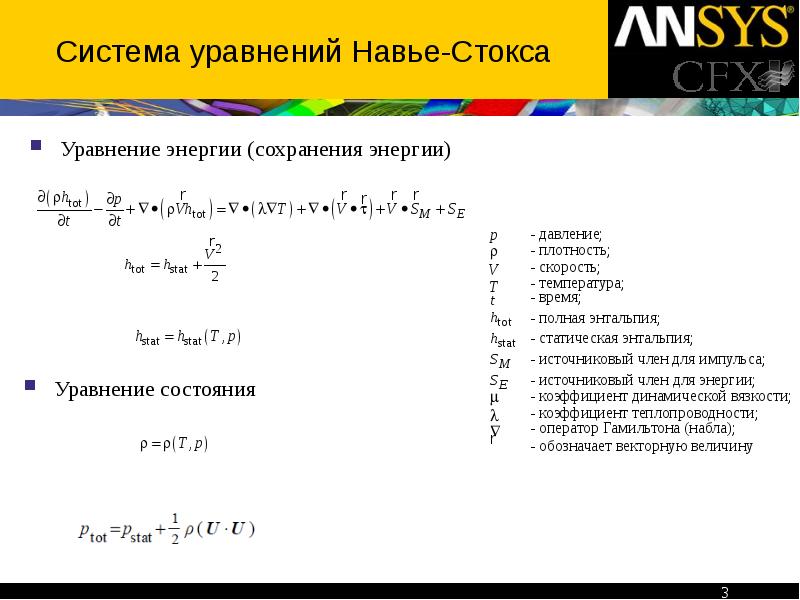

Слайд 3

Описание слайда:

Система уравнений Навье-Стокса Уравнение энергии (сохранения энергии)

Слайд 4

Описание слайда:

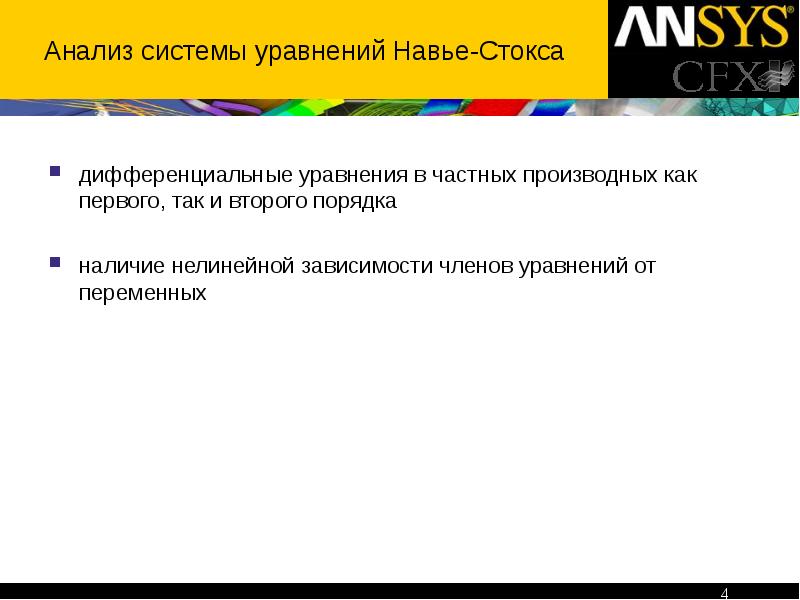

Анализ системы уравнений Навье-Стокса дифференциальные уравнения в частных производных как первого, так и второго порядка наличие нелинейной зависимости членов уравнений от переменных

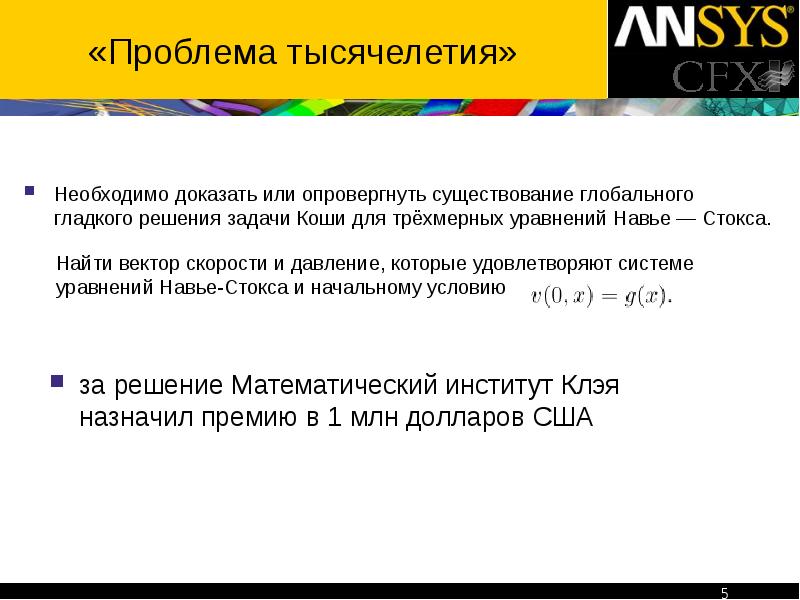

Слайд 5

Описание слайда:

за решение Математический институт Клэя назначил премию в 1 млн долларов США за решение Математический институт Клэя назначил премию в 1 млн долларов США

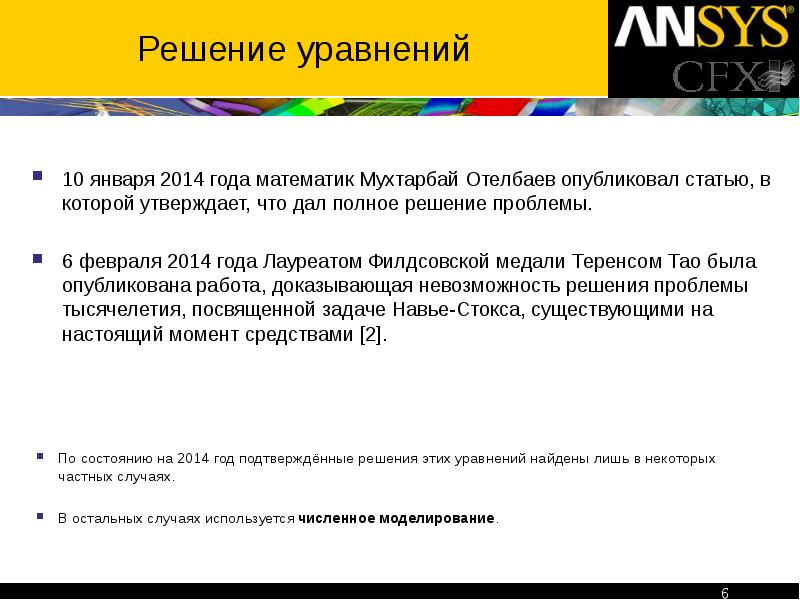

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

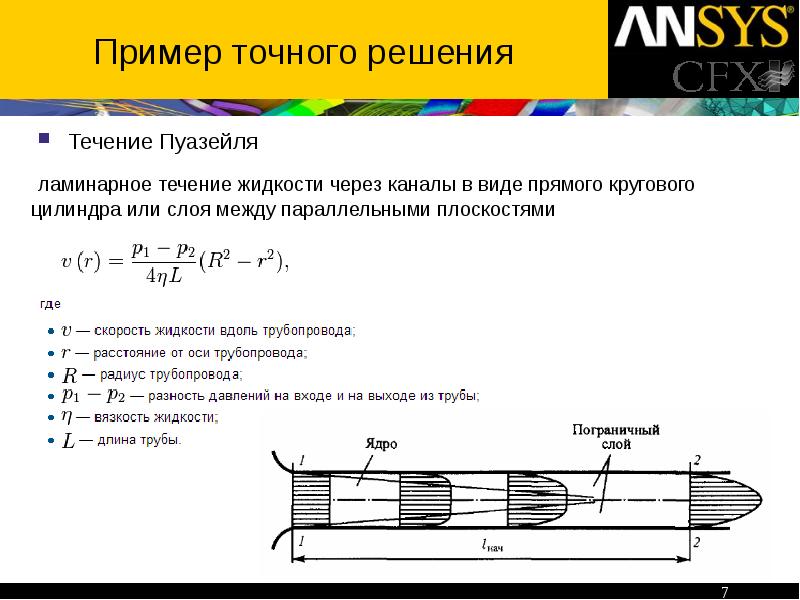

Пример точного решения Течение Пуазейля

Слайд 8

Описание слайда:

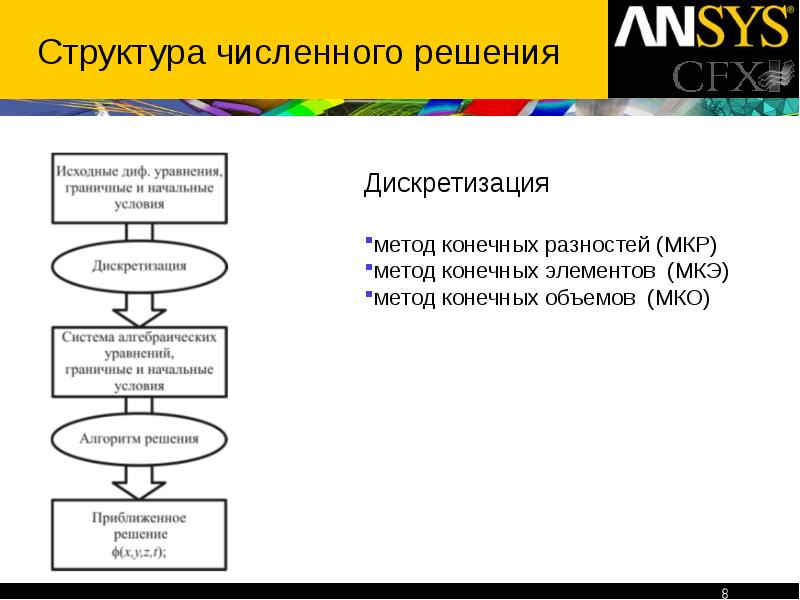

Структура численного решения

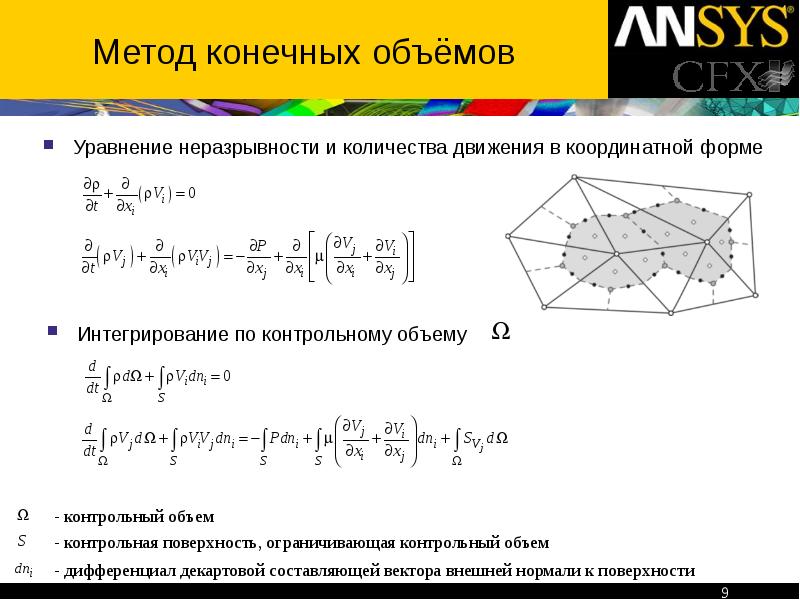

Слайд 9

Описание слайда:

Метод конечных объёмов Уравнение неразрывности и количества движения в координатной форме

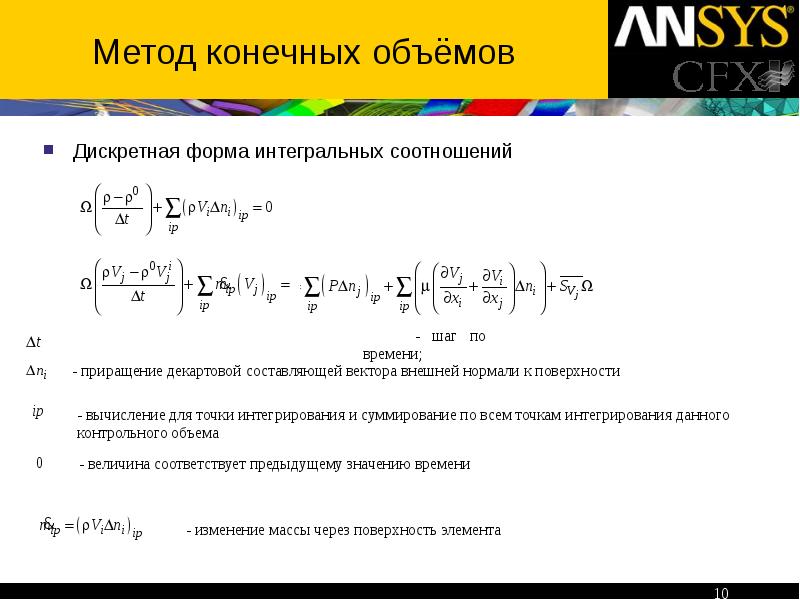

Слайд 10

Описание слайда:

Метод конечных объёмов Дискретная форма интегральных соотношений

Слайд 11

Описание слайда:

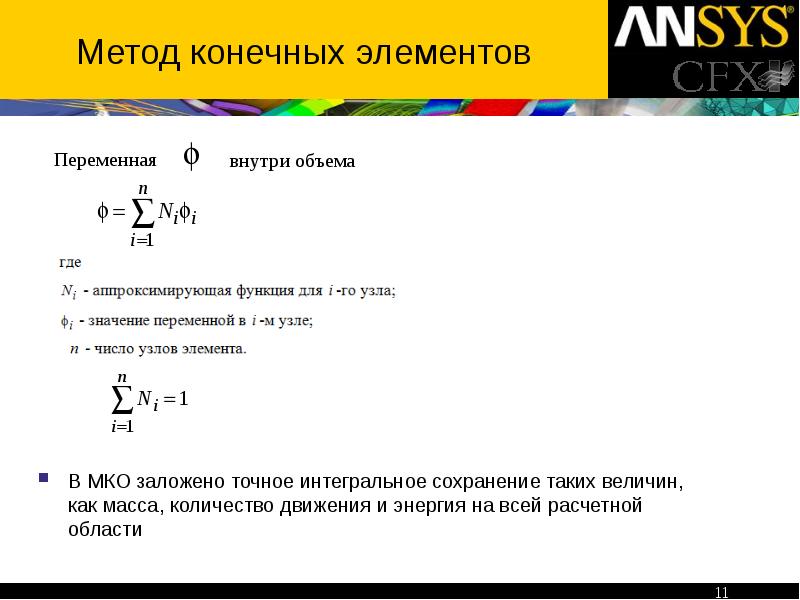

Метод конечных элементов В МКО заложено точное интегральное сохранение таких величин, как масса, количество движения и энергия на всей расчетной области

Слайд 12

Описание слайда:

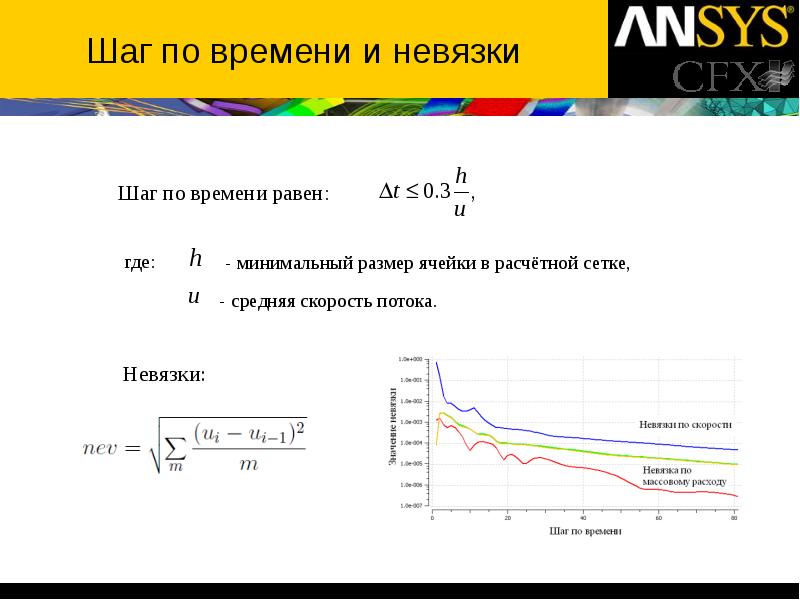

Шаг по времени и невязки

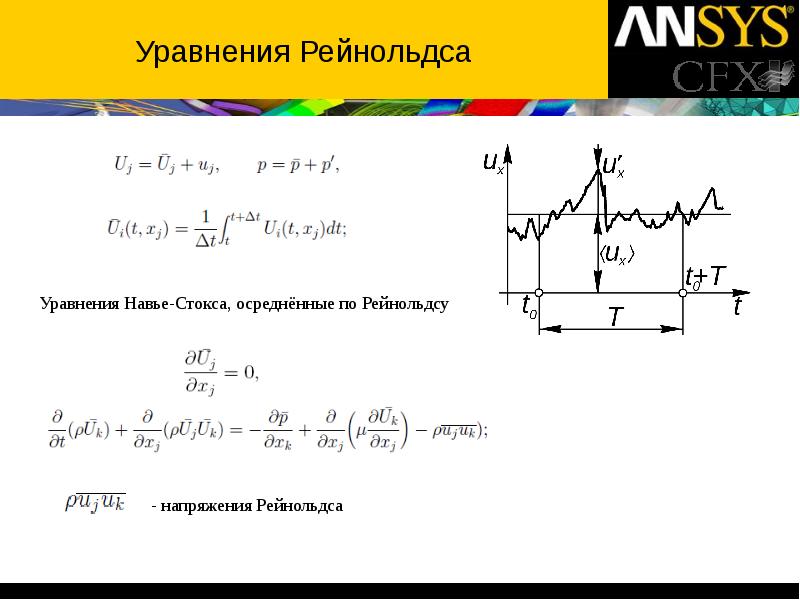

Слайд 13

Описание слайда:

Уравнения Рейнольдса

Слайд 14

Описание слайда:

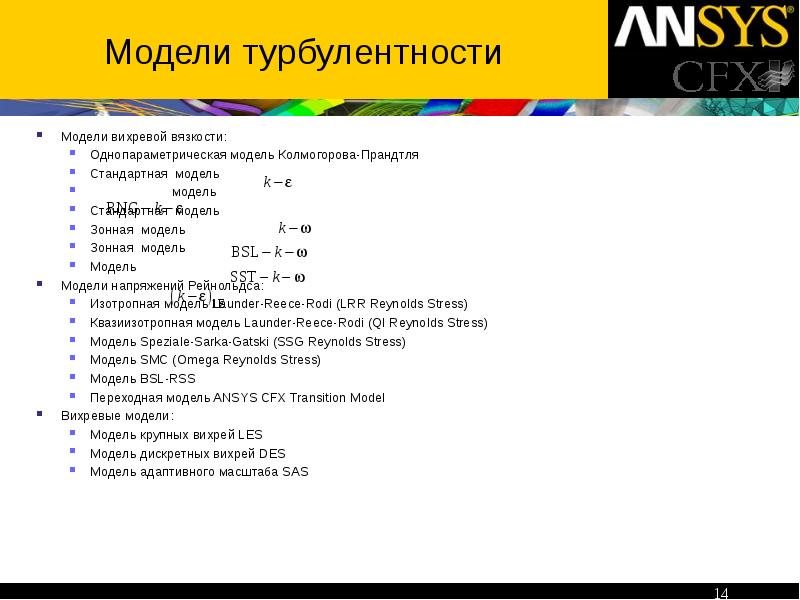

Модели турбулентности Модели вихревой вязкости: Однопараметрическая модель Колмогорова-Прандтля Стандартная модель модель Стандартная модель Зонная модель Зонная модель Модель Модели напряжений Рейнольдса: Изотропная модель Launder-Reece-Rodi (LRR Reynolds Stress) Квазиизотропная модель Launder-Reece-Rodi (QI Reynolds Stress) Модель Speziale-Sarka-Gatski (SSG Reynolds Stress) Модель SMC (Omega Reynolds Stress) Модель BSL-RSS Переходная модель ANSYS CFX Transition Model Вихревые модели: Модель крупных вихрей LES Модель дискретных вихрей DES Модель адаптивного масштаба SAS

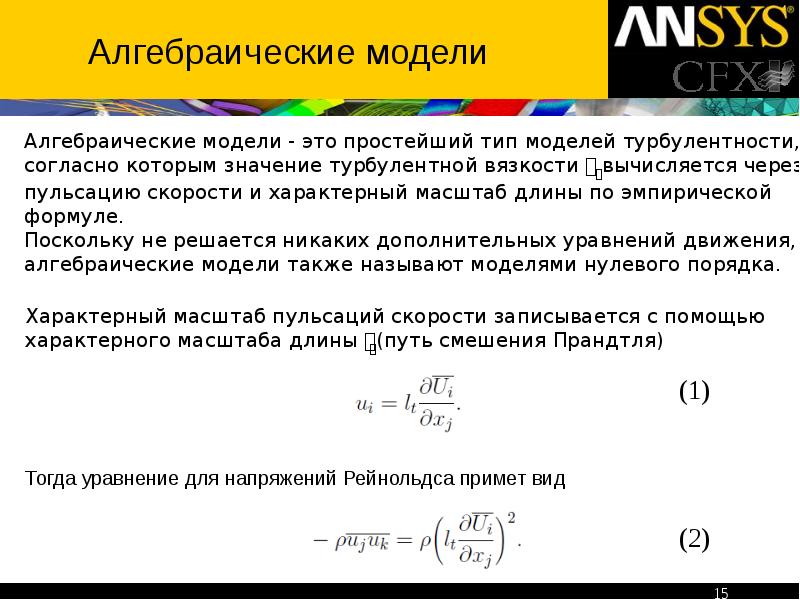

Слайд 15

Описание слайда:

Алгебраические модели

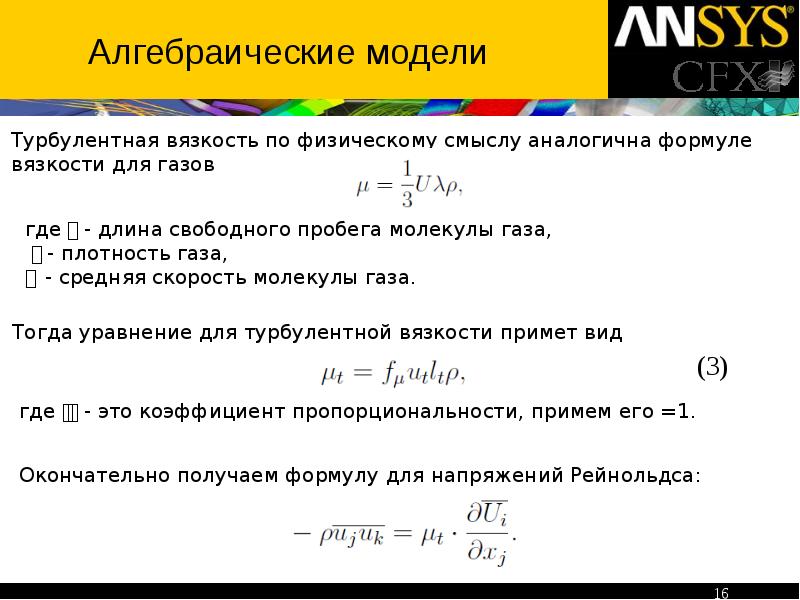

Слайд 16

Описание слайда:

Алгебраические модели

Слайд 17

Описание слайда:

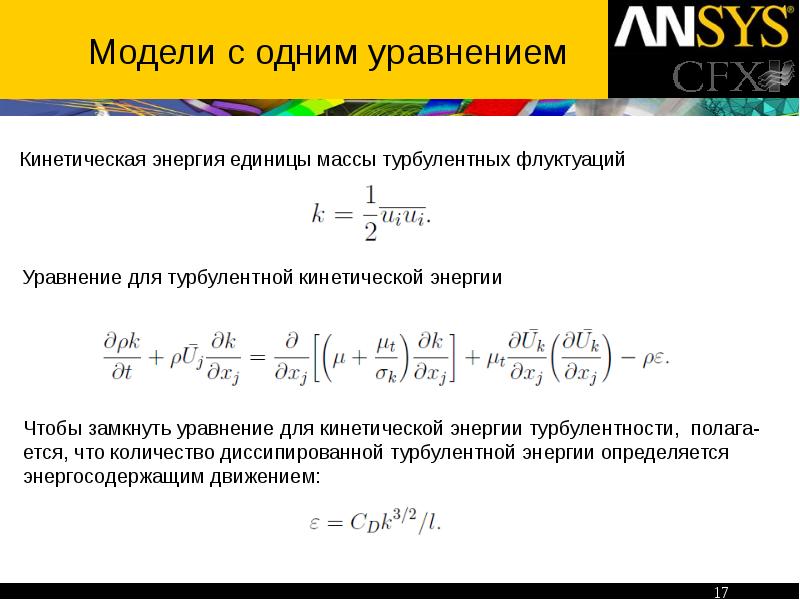

Модели с одним уравнением

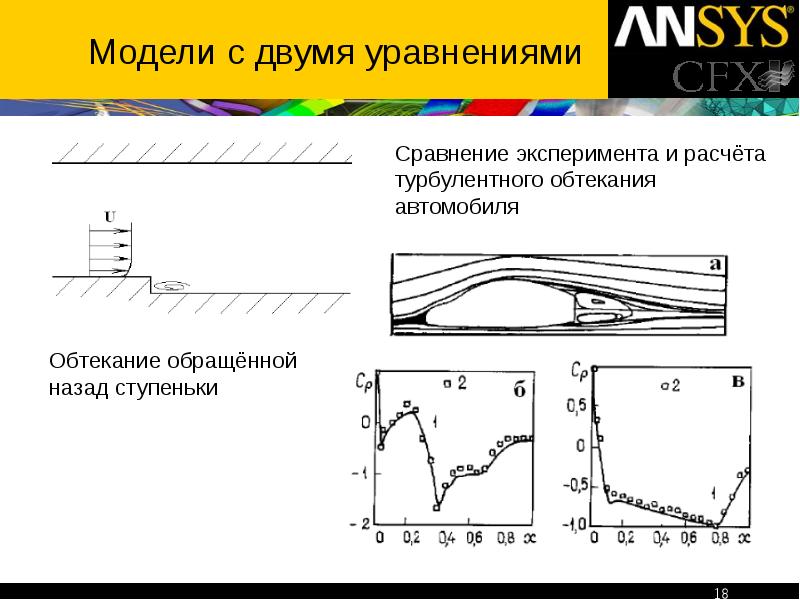

Слайд 18

Описание слайда:

Модели с двумя уравнениями

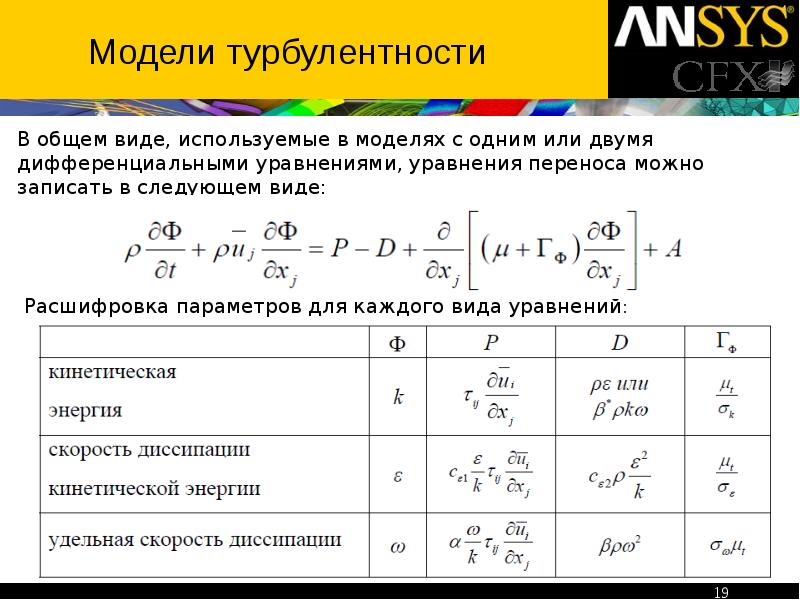

Слайд 19

Описание слайда:

Модели турбулентности

Слайд 20

Описание слайда:

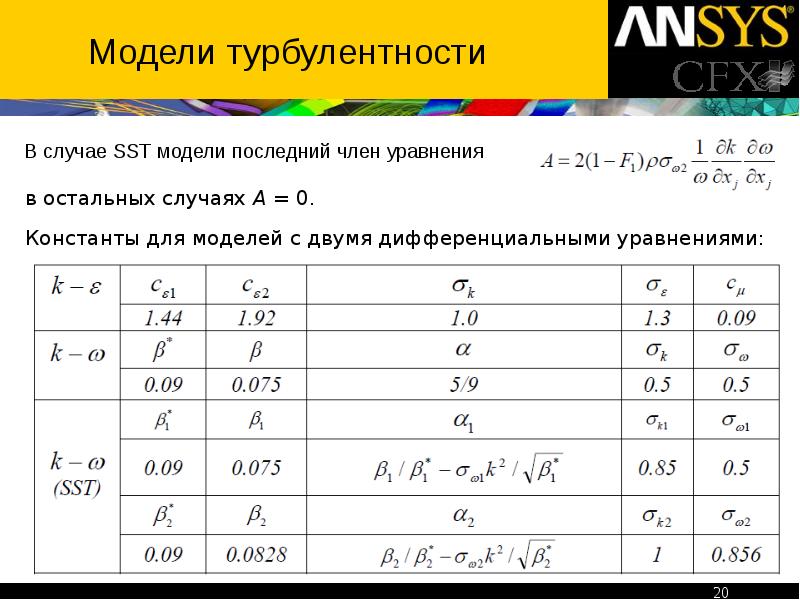

Модели турбулентности В случае SST модели последний член уравнения

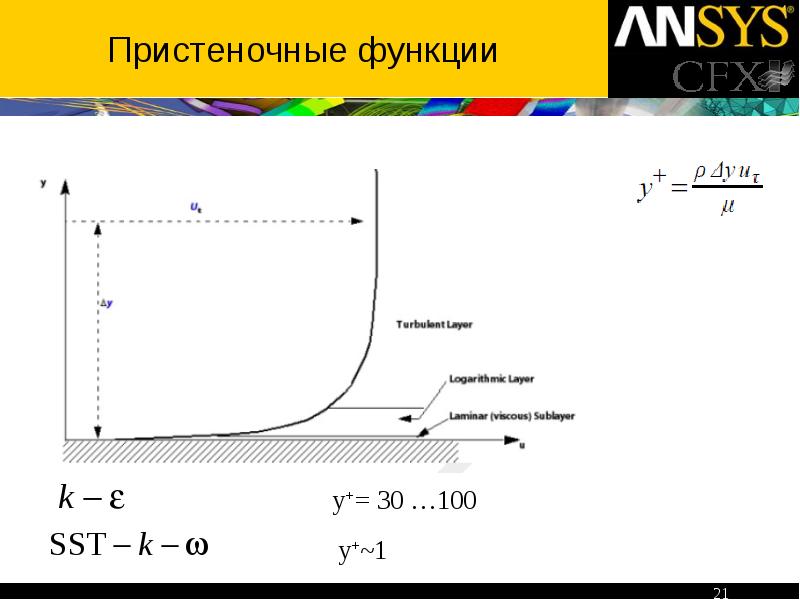

Слайд 21

Описание слайда:

Пристеночные функции

Слайд 22

Описание слайда:

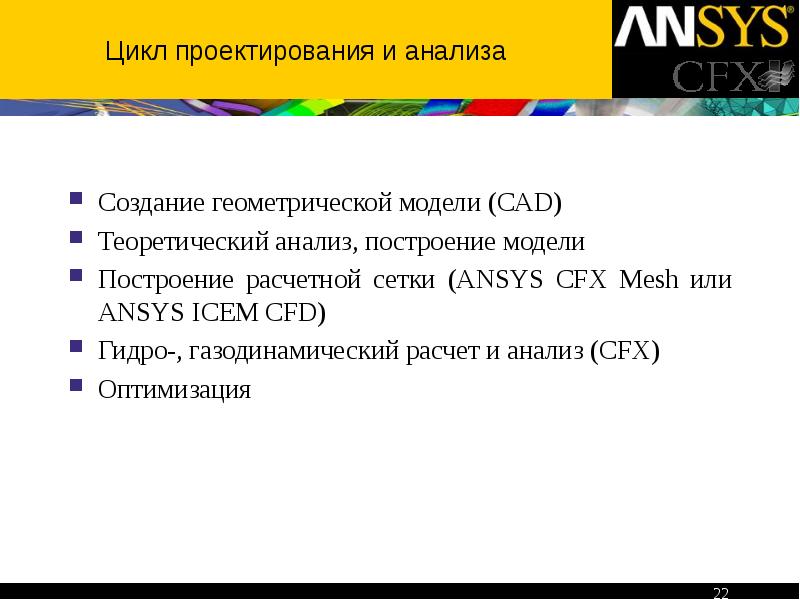

Цикл проектирования и анализа Создание геометрической модели (CAD) Теоретический анализ, построение модели Построение расчетной сетки (ANSYS CFX Mesh или ANSYS ICEM CFD) Гидро-, газодинамический расчет и анализ (CFX) Оптимизация

Слайд 23

Описание слайда:

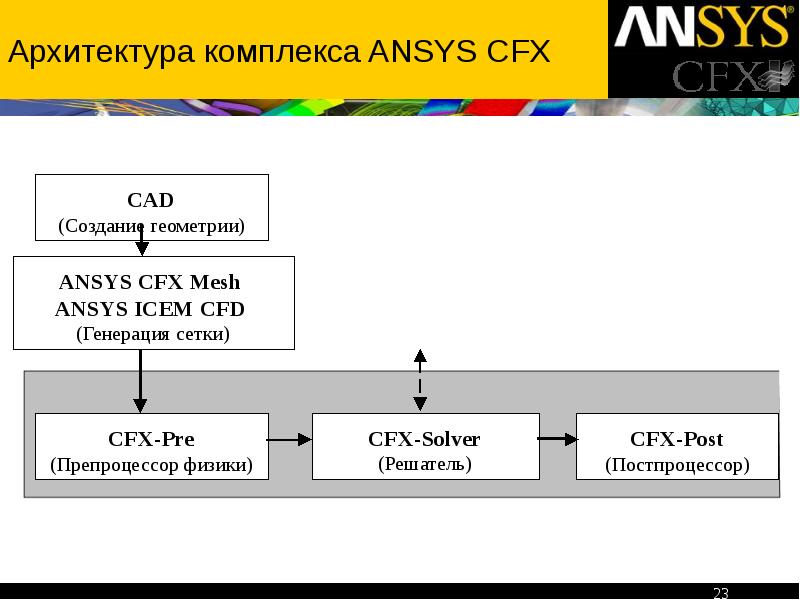

Архитектура комплекса ANSYS CFX

Слайд 24

Описание слайда:

CAD Система автоматизации проектных работ (САПР) или CAD (англ. Computer-Aided Design) — программный пакет, предназначенный для создания чертежей, конструкторской и/или технологической документации и/или 3D моделей. В современных системах проектирования CAD получает данные из систем твёрдотельного моделирования CAE (Computer-aided engineering), и передаёт в CAM (Computer-aided manufacturing) для подготовки производства (например генерации программ обработки деталей для станков с ЧПУ или ГАПС (Гибких Автоматизимрованных Производственных Систем)).

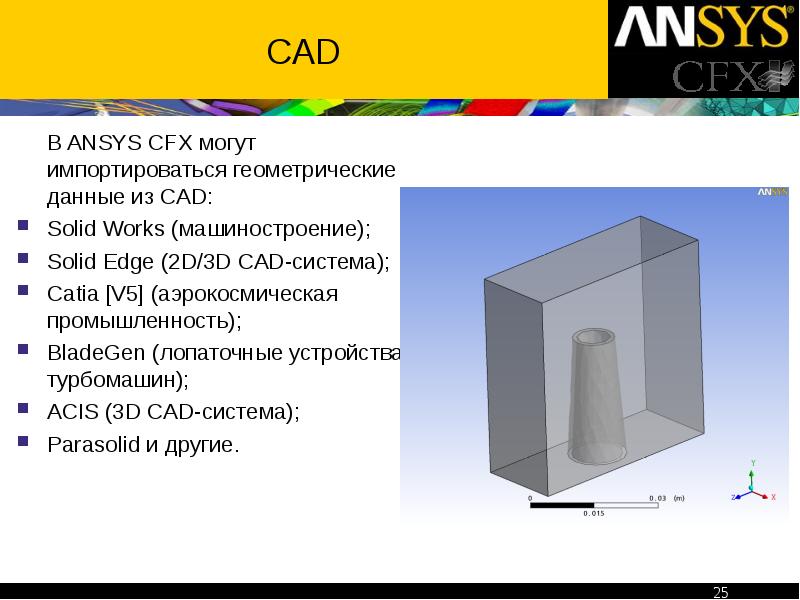

Слайд 25

Описание слайда:

CAD В ANSYS CFX могут импортироваться геометрические данные из CAD: Solid Works (машиностроение); Solid Edge (2D/3D CAD-система); Catia [V5] (аэрокосмическая промышленность); BladeGen (лопаточные устройства турбомашин); ACIS (3D CAD-система); Parasolid и другие.

Слайд 26

Описание слайда:

Комплекс ANSYS CFX 1. ANSYS CFX-Pre – приложение, в котором реализован процесс определения физики поставленной задачи. 2. ANSYS CFX-Solver – приложение, реализующее процесс решения задачи вычислительной гидродинамики. 3. ANSYS CFX-Post – это программа, предназначенная для анализа, визуализации и представления результатов, полученных в ходе решения задачи посредством ANSYS CFX Solver.

Слайд 27

Описание слайда:

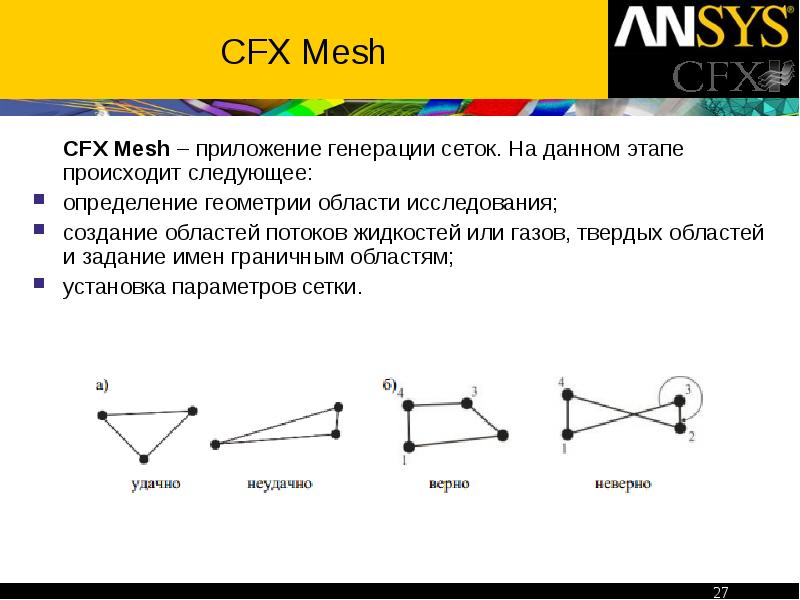

CFX Mesh CFX Mesh – приложение генерации сеток. На данном этапе происходит следующее: определение геометрии области исследования; создание областей потоков жидкостей или газов, твердых областей и задание имен граничным областям; установка параметров сетки.

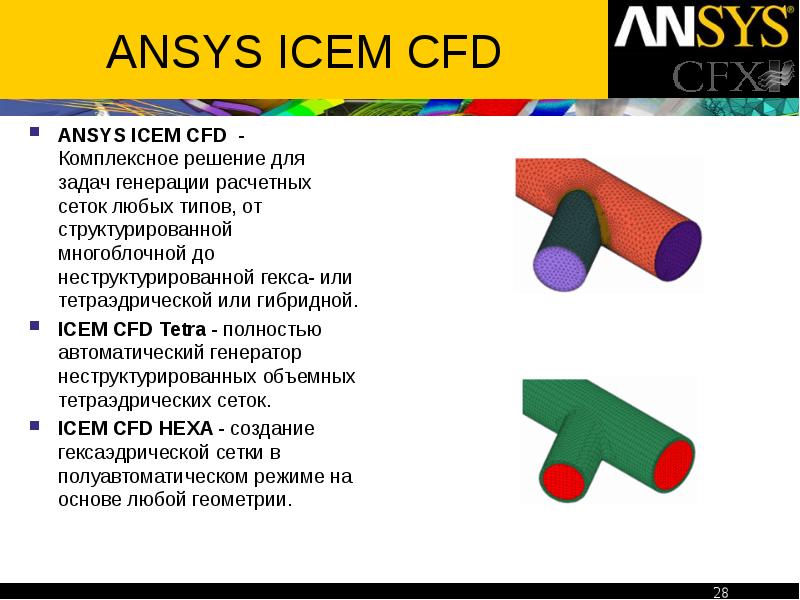

Слайд 28

Описание слайда:

ANSYS ICEM CFD ANSYS ICEM CFD - Комплексное решение для задач генерации расчетных сеток любых типов, от структурированной многоблочной до неструктурированной гекса- или тетраэдрической или гибридной. ICEM CFD Tetra - полностью автоматический генератор неструктурированных объемных тетраэдрических сеток. ICEM CFD HEXA - создание гексаэдрической сетки в полуавтоматическом режиме на основе любой геометрии.

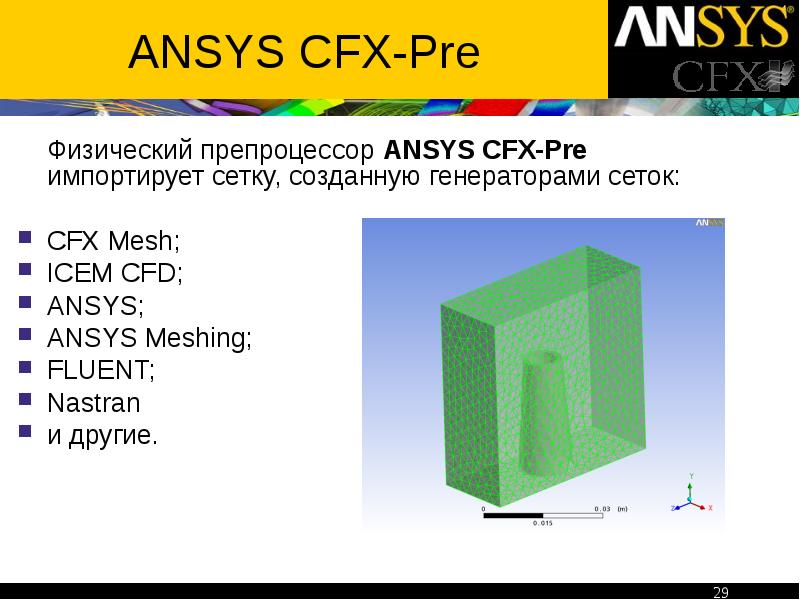

Слайд 29

Описание слайда:

ANSYS CFX-Pre Физический препроцессор ANSYS CFX-Pre импортирует сетку, созданную генераторами сеток: CFX Mesh; ICEM CFD; ANSYS; ANSYS Meshing; FLUENT; Nastran и другие.

Слайд 30

Описание слайда:

ANSYS CFX-Pre ANSYS CFX-Pre реализует процесс определения физики задачи: физической модели; её параметров и характеристик; граничные условия (входные, выходные); модель теплообмена.

Слайд 31

Описание слайда:

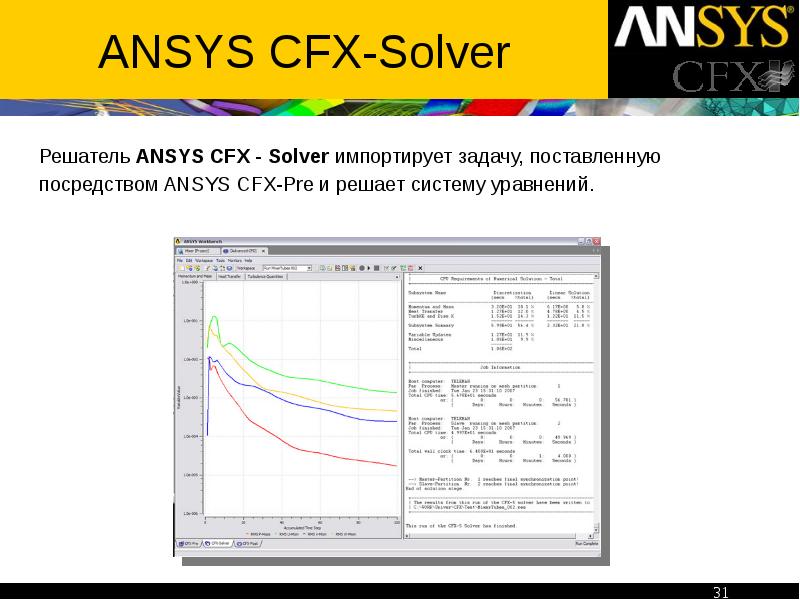

ANSYS CFX-Solver Решатель ANSYS CFX - Solver импортирует задачу, поставленную посредством ANSYS CFX-Pre и решает систему уравнений.

Слайд 32

Описание слайда:

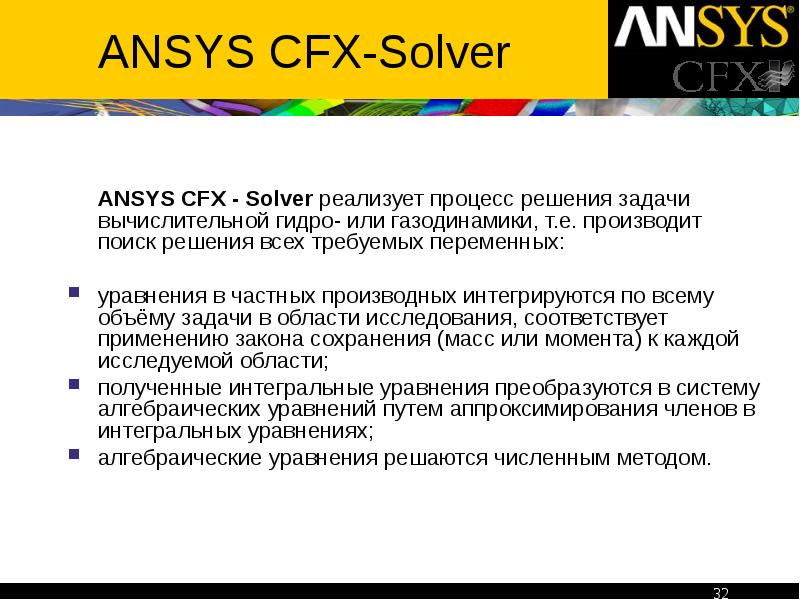

ANSYS CFX-Solver ANSYS CFX - Solver реализует процесс решения задачи вычислительной гидро- или газодинамики, т.е. производит поиск решения всех требуемых переменных: уравнения в частных производных интегрируются по всему объёму задачи в области исследования, соответствует применению закона сохранения (масс или момента) к каждой исследуемой области; полученные интегральные уравнения преобразуются в систему алгебраических уравнений путем аппроксимирования членов в интегральных уравнениях; алгебраические уравнения решаются численным методом.

Слайд 33

Описание слайда:

ANSYS CFX-Post Постпроцессор ANSYS CFX-Post предназначен для анализа, визуализации и представления результатов, полученных в ходе решения задачи посредством ANSYS CFX-Solver. Для этого используются следующие средства: визуализация геометрии и исследуемых областей; векторные графики для визуализации направления и величины потоков; визуализация изменения скалярных величин (такие как температура, давление) внутри исследуемой области.

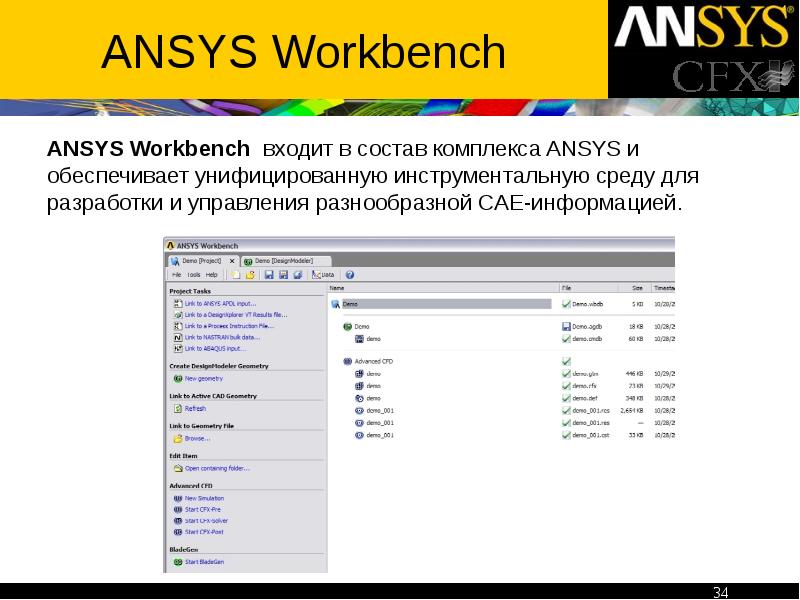

Слайд 34

Описание слайда:

ANSYS Workbench ANSYS Workbench входит в состав комплекса ANSYS и обеспечивает унифицированную инструментальную среду для разработки и управления разнообразной CAE-информацией.

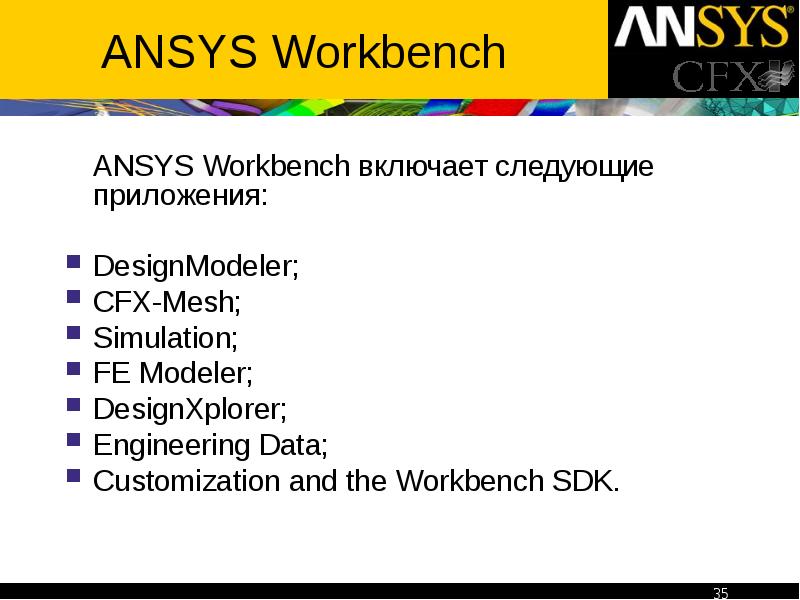

Слайд 35

Описание слайда:

ANSYS Workbench ANSYS Workbench включает следующие приложения: DesignModeler; CFX-Mesh; Simulation; FE Modeler; DesignXplorer; Engineering Data; Customization and the Workbench SDK.

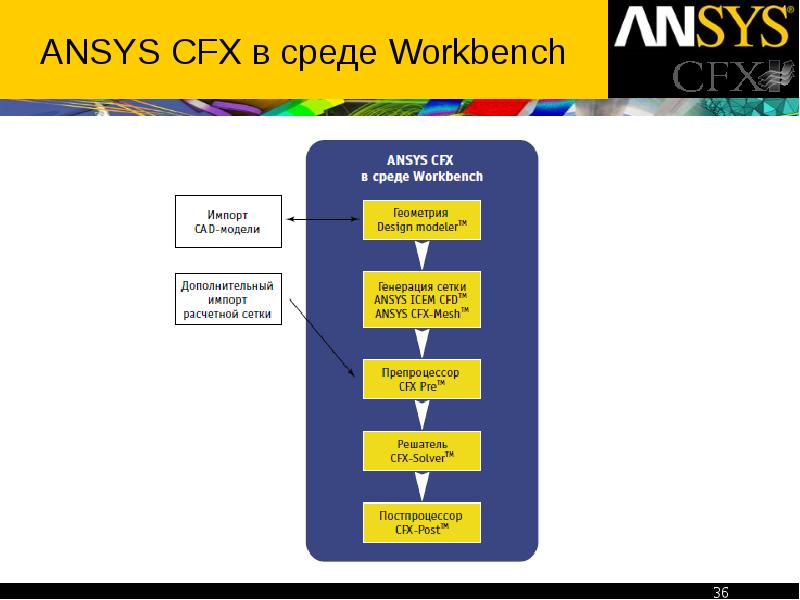

Слайд 36

Описание слайда:

ANSYS CFX в среде Workbench

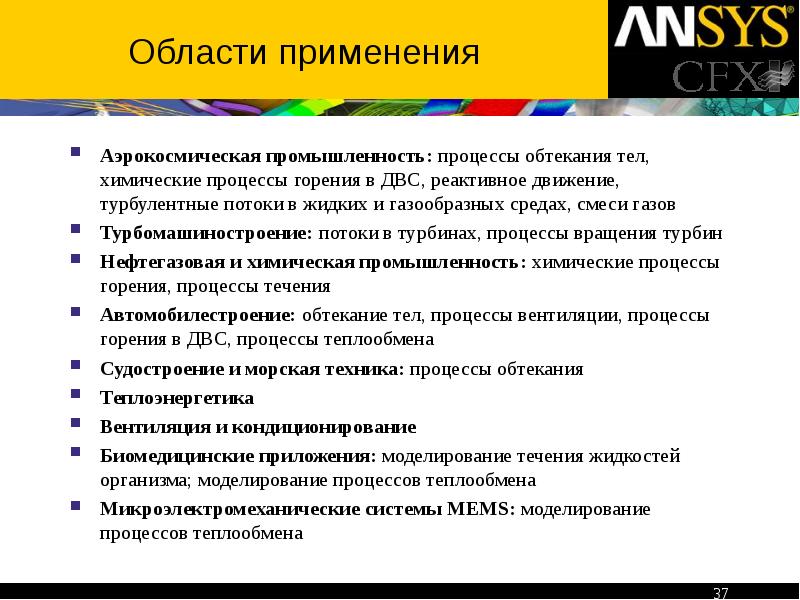

Слайд 37

Описание слайда:

Области применения Аэрокосмическая промышленность: процессы обтекания тел, химические процессы горения в ДВС, реактивное движение, турбулентные потоки в жидких и газообразных средах, смеси газов Турбомашиностроение: потоки в турбинах, процессы вращения турбин Нефтегазовая и химическая промышленность: химические процессы горения, процессы течения Автомобилестроение: обтекание тел, процессы вентиляции, процессы горения в ДВС, процессы теплообмена Судостроение и морская техника: процессы обтекания Теплоэнергетика Вентиляция и кондиционирование Биомедицинские приложения: моделирование течения жидкостей организма; моделирование процессов теплообмена Микроэлектромеханические системы MEMS: моделирование процессов теплообмена
