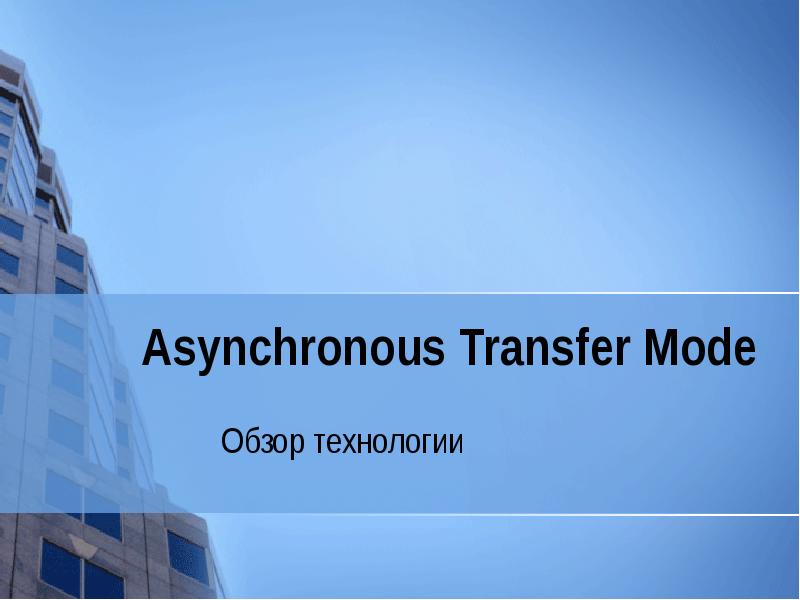

Слайд 1


Asynchronous Transfer Mode Обзор технологии
Описание слайда:
Asynchronous Transfer Mode Обзор технологии

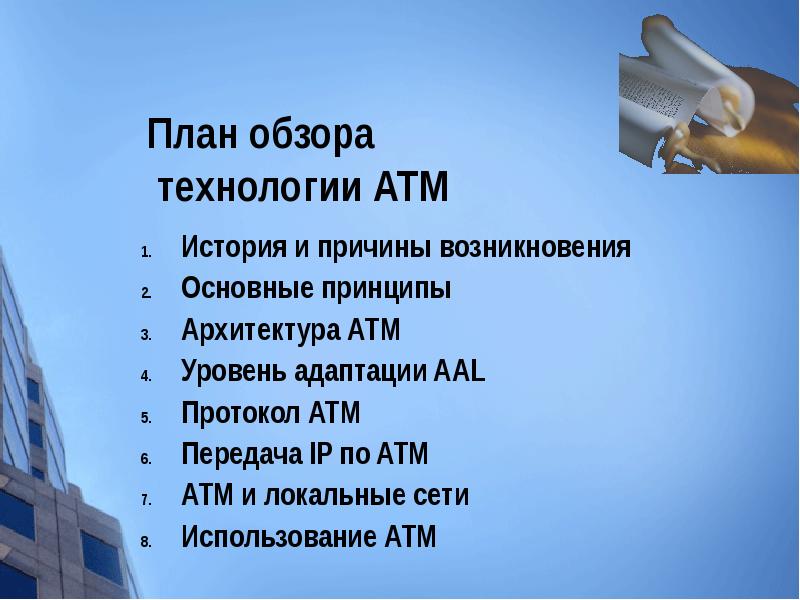

Слайд 2


История и причины возникновения Основные принципы Архитектура АТМ Уровень адаптации AAL Протокол АТМ Передача IP по ATM ATM и локальные сети Использование АТМ
Описание слайда:
История и причины возникновения Основные принципы Архитектура АТМ Уровень адаптации AAL Протокол АТМ Передача IP по ATM ATM и локальные сети Использование АТМ

Слайд 3


Современные транспортные сети: Современные транспортные сети: Узкая специализация Специфика технологии т.с. Несовместимость с другими видами т.с. Отсутствие гибкости По скорости передачи По объемам информации Времени доставки и количества ошибок
Описание слайда:
Современные транспортные сети: Современные транспортные сети: Узкая специализация Специфика технологии т.с. Несовместимость с другими видами т.с. Отсутствие гибкости По скорости передачи По объемам информации Времени доставки и количества ошибок

Слайд 4


Первые транспортные сети Появились в 60-х годах Были связаны с цифровой телефонией в США принят стандарт Т1 или 1,5кбит/с и 24 голосовых канала в Европе – Е1 или 2,0кбит/с и 30 каналов
Описание слайда:
Первые транспортные сети Появились в 60-х годах Были связаны с цифровой телефонией в США принят стандарт Т1 или 1,5кбит/с и 24 голосовых канала в Европе – Е1 или 2,0кбит/с и 30 каналов

Слайд 5


Появление компьютерных сетей Разработаны для мэйнфреймов еще в 70-х годах
Описание слайда:
Появление компьютерных сетей Разработаны для мэйнфреймов еще в 70-х годах

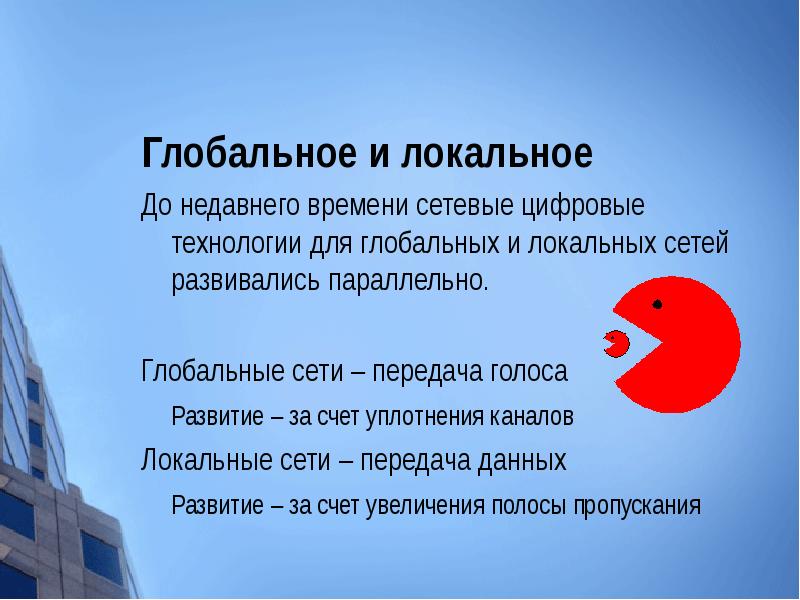

Слайд 6


Глобальное и локальное До недавнего времени сетевые цифровые технологии для глобальных и локальных сетей развивались параллельно. Глобальные сети – передача голоса Развитие – за счет уплотнения каналов Локальные сети – передача данных Развитие – за счет увеличения полосы пропускания
Описание слайда:
Глобальное и локальное До недавнего времени сетевые цифровые технологии для глобальных и локальных сетей развивались параллельно. Глобальные сети – передача голоса Развитие – за счет уплотнения каналов Локальные сети – передача данных Развитие – за счет увеличения полосы пропускания

Слайд 7


Технологии локальных сетей Недостатки: Ограничение расстояния Сложность реализации передачи мультимедийных данных Попытки разрешить проблему: Сетевые устройства Приоритезация трафика - эффективно только в локальных сетях или при их объединении
Описание слайда:
Технологии локальных сетей Недостатки: Ограничение расстояния Сложность реализации передачи мультимедийных данных Попытки разрешить проблему: Сетевые устройства Приоритезация трафика - эффективно только в локальных сетях или при их объединении

Слайд 8


Методы переноса информации в сетях связи: коммутация каналов многоскоростная коммутация каналов быстрая коммутация каналов коммутация пакетов или кадров быстрая коммутация пакетов,
Описание слайда:
Методы переноса информации в сетях связи: коммутация каналов многоскоростная коммутация каналов быстрая коммутация каналов коммутация пакетов или кадров быстрая коммутация пакетов,

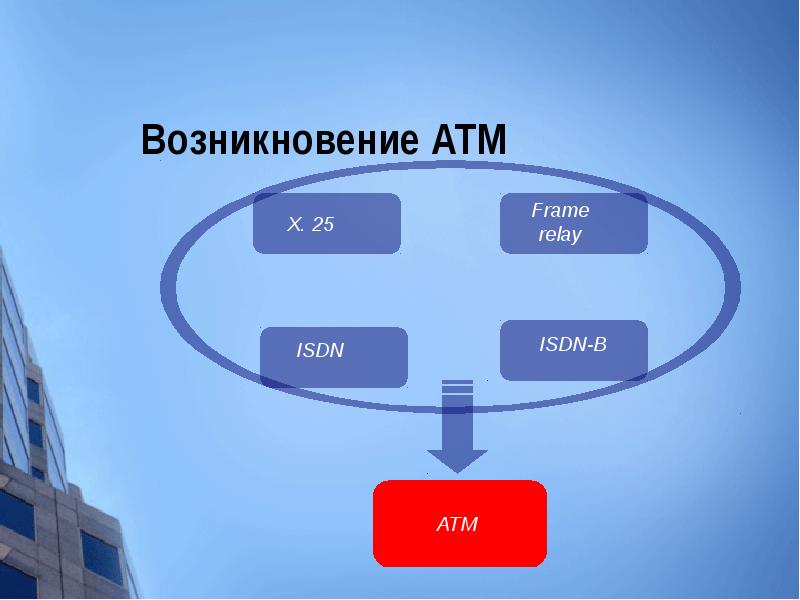

Слайд 9


Возникновение АТМ
Описание слайда:
Возникновение АТМ

Слайд 10


Быстрая коммутация пакетов (или режим асинхронного переноса) Концепция Постоянность скорости передачи Пакеты (или ячейки) по 53 байта, из которых 5 – служебных Любые пакеты могут приоритезироваться Передача данных по одному тракту
Описание слайда:
Быстрая коммутация пакетов (или режим асинхронного переноса) Концепция Постоянность скорости передачи Пакеты (или ячейки) по 53 байта, из которых 5 – служебных Любые пакеты могут приоритезироваться Передача данных по одному тракту

Слайд 11


2. Основные принципы В настоящее время Широко распространены глобальные сети (WAN) Они зачастую объединяют корпоративные сети К WAN предъявляются качественно новые требования Ethernet зачастую не может их обеспечить Альтернативой Ethernet является ATM
Описание слайда:
2. Основные принципы В настоящее время Широко распространены глобальные сети (WAN) Они зачастую объединяют корпоративные сети К WAN предъявляются качественно новые требования Ethernet зачастую не может их обеспечить Альтернативой Ethernet является ATM

Слайд 12


Возможности АТМ Качественная передача мультимедийного трафика. Иерархия скоростей передачи данных. Общие транспортные протоколы для локальных и глобальных сетей. Сохранение имеющейся инфраструктуры физических каналов или физических протоколов (T1/E1, T3/E3, SDH STM-n, FDDI) Взаимодействие с унаследованными протоколами локальных и глобальных сетей (IP, SNA, Ethernet, ISDN)
Описание слайда:
Возможности АТМ Качественная передача мультимедийного трафика. Иерархия скоростей передачи данных. Общие транспортные протоколы для локальных и глобальных сетей. Сохранение имеющейся инфраструктуры физических каналов или физических протоколов (T1/E1, T3/E3, SDH STM-n, FDDI) Взаимодействие с унаследованными протоколами локальных и глобальных сетей (IP, SNA, Ethernet, ISDN)

Слайд 13


Структура сети АТМ
Описание слайда:
Структура сети АТМ

Слайд 14


Коммутаторы сети АТМ 20-байтные адреса конечных узлов для маршрутизации трафика Протокол маршрутизации PNNI По PNNI маршрутизаторы могут строить таблицы маршрутизации автоматически В то же время, таблицы маршрутизации могут строиться вручную
Описание слайда:
Коммутаторы сети АТМ 20-байтные адреса конечных узлов для маршрутизации трафика Протокол маршрутизации PNNI По PNNI маршрутизаторы могут строить таблицы маршрутизации автоматически В то же время, таблицы маршрутизации могут строиться вручную

Слайд 15


Коммутация пакетов Происходит на основе идентификатора виртуального канала (VCI) VCI назначается каждому соединению Адрес конечного узла имеет иерархичную структуру и использует префиксы
Описание слайда:
Коммутация пакетов Происходит на основе идентификатора виртуального канала (VCI) VCI назначается каждому соединению Адрес конечного узла имеет иерархичную структуру и использует префиксы

Слайд 16


Виртуальные соединения Делятся на: Постоянные (Permanent Virtual Circuit, PVC) Коммутируемые (Switched Virtual Circuit, SVC) Для ускорения коммутации в больших сетях используют виртуальные пути – объединения виртуальных каналов.
Описание слайда:
Виртуальные соединения Делятся на: Постоянные (Permanent Virtual Circuit, PVC) Коммутируемые (Switched Virtual Circuit, SVC) Для ускорения коммутации в больших сетях используют виртуальные пути – объединения виртуальных каналов.

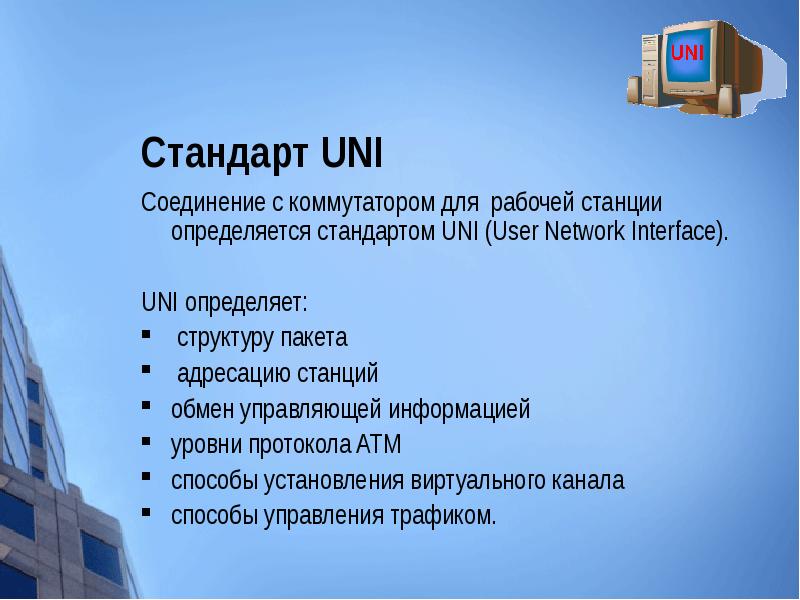

Слайд 17


Стандарт UNI Соединение с коммутатором для рабочей станции определяется стандартом UNI (User Network Interface). UNI определяет: структуру пакета адресацию станций обмен управляющей информацией уровни протокола ATM способы установления виртуального канала способы управления трафиком.
Описание слайда:
Стандарт UNI Соединение с коммутатором для рабочей станции определяется стандартом UNI (User Network Interface). UNI определяет: структуру пакета адресацию станций обмен управляющей информацией уровни протокола ATM способы установления виртуального канала способы управления трафиком.

Слайд 18


Физический уровень в АТМ Стандарт АТМ не вводит спецификаций на реализацию физического уровня. Он основывается на технологии SDH/SONET (скорости от 155 Мбит/с (реализуемо на витой паре UTP-5). Также существуют и другие физические интерфейсы к сетям АТМ: Т1/Е1 и ТЗ/ЕЗ FDDI
Описание слайда:
Физический уровень в АТМ Стандарт АТМ не вводит спецификаций на реализацию физического уровня. Он основывается на технологии SDH/SONET (скорости от 155 Мбит/с (реализуемо на витой паре UTP-5). Также существуют и другие физические интерфейсы к сетям АТМ: Т1/Е1 и ТЗ/ЕЗ FDDI

Слайд 19


Трансляция ячеек а) Трафик ВС носит асинхронный, пульсирующий характер б) Мультимедийный трафик характеризуется низким коэффициентом пульсаций высокой чувствительностью к задержкам передачи низкой чувствительностью к потерям данных
Описание слайда:
Трансляция ячеек а) Трафик ВС носит асинхронный, пульсирующий характер б) Мультимедийный трафик характеризуется низким коэффициентом пульсаций высокой чувствительностью к задержкам передачи низкой чувствительностью к потерям данных

Слайд 20


Качество обслуживания – QoS Критерии выбора уровня качества Синхронность (мультимедиа) Величина пульсаций трафика (Constant Bit Rate, CBR) (Variable Bit Rate, VBR) Тип протокола, передающего свои данные через сеть ATM -с установлением соединения или без (только для случая передачи компьютерных данных).
Описание слайда:
Качество обслуживания – QoS Критерии выбора уровня качества Синхронность (мультимедиа) Величина пульсаций трафика (Constant Bit Rate, CBR) (Variable Bit Rate, VBR) Тип протокола, передающего свои данные через сеть ATM -с установлением соединения или без (только для случая передачи компьютерных данных).

Слайд 21


Классы трафика АТМ Класс A Постоянная битовая скорость - CBR. Требуются временные соотношения между передаваемыми и принимаемыми данными. С установлением соединения. Примеры: голосовой трафик, трафик телевизионного изображения
Описание слайда:
Классы трафика АТМ Класс A Постоянная битовая скорость - CBR. Требуются временные соотношения между передаваемыми и принимаемыми данными. С установлением соединения. Примеры: голосовой трафик, трафик телевизионного изображения

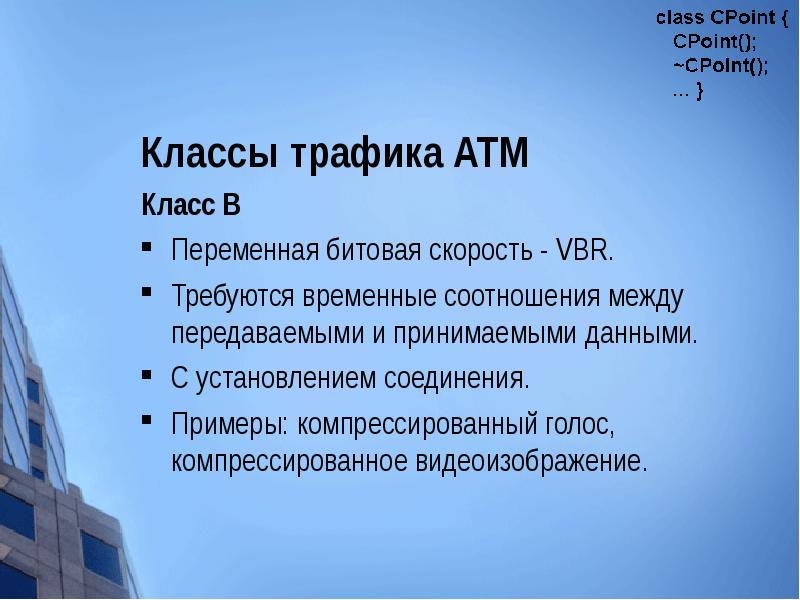

Слайд 22


Классы трафика АТМ Класс В Переменная битовая скорость - VBR. Требуются временные соотношения между передаваемыми и принимаемыми данными. С установлением соединения. Примеры: компрессированный голос, компрессированное видеоизображение.
Описание слайда:
Классы трафика АТМ Класс В Переменная битовая скорость - VBR. Требуются временные соотношения между передаваемыми и принимаемыми данными. С установлением соединения. Примеры: компрессированный голос, компрессированное видеоизображение.

Слайд 23


Классы трафика АТМ Класс С Переменная битовая скорость - VBR. He требуются временные соотношения между передаваемыми и принимаемыми данными. С установлением соединения. Примеры: трафик компьютерных сетей, в которых конечные узлы работают по протоколам с установлением соединений: frame relay, X.25, LLC2, TCP
Описание слайда:
Классы трафика АТМ Класс С Переменная битовая скорость - VBR. He требуются временные соотношения между передаваемыми и принимаемыми данными. С установлением соединения. Примеры: трафик компьютерных сетей, в которых конечные узлы работают по протоколам с установлением соединений: frame relay, X.25, LLC2, TCP

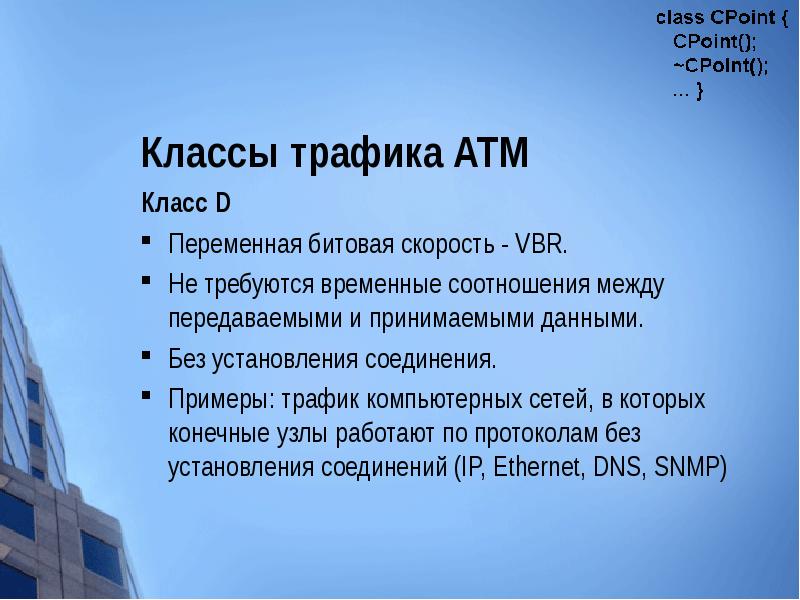

Слайд 24


Классы трафика АТМ Класс D Переменная битовая скорость - VBR. He требуются временные соотношения между передаваемыми и принимаемыми данными. Без установления соединения. Примеры: трафик компьютерных сетей, в которых конечные узлы работают по протоколам без установления соединений (IP, Ethernet, DNS, SNMP)
Описание слайда:
Классы трафика АТМ Класс D Переменная битовая скорость - VBR. He требуются временные соотношения между передаваемыми и принимаемыми данными. Без установления соединения. Примеры: трафик компьютерных сетей, в которых конечные узлы работают по протоколам без установления соединений (IP, Ethernet, DNS, SNMP)

Слайд 25


Классы трафика АТМ Класс X Тип трафика и его параметры определяются пользователем.
Описание слайда:
Классы трафика АТМ Класс X Тип трафика и его параметры определяются пользователем.

Слайд 26


Количественные параметры В технологии ATM поддерживается следующий набор основных количественных параметров: Peak Cell Rate (PCR) - максимальная скорость передачи данных; Sustained Cell Rate (SCR) - средняя скорость передачи данных; Minimum Cell Rate (MCR) - минимальная скорость передачи данных; Maximum Burst Size (MBS) - максимальный размер пульсации; Cell Loss Ratio (CLR) - доля потерянных ячеек; Cell Transfer Delay (CTD) - задержка передачи ячеек; Cell Delay Variation (CDV) - вариация задержки ячеек. При насыщении пропускной способности ячейки АТМ могут отбрасываться (по приоритету, начиная с низшего).
Описание слайда:
Количественные параметры В технологии ATM поддерживается следующий набор основных количественных параметров: Peak Cell Rate (PCR) - максимальная скорость передачи данных; Sustained Cell Rate (SCR) - средняя скорость передачи данных; Minimum Cell Rate (MCR) - минимальная скорость передачи данных; Maximum Burst Size (MBS) - максимальный размер пульсации; Cell Loss Ratio (CLR) - доля потерянных ячеек; Cell Transfer Delay (CTD) - задержка передачи ячеек; Cell Delay Variation (CDV) - вариация задержки ячеек. При насыщении пропускной способности ячейки АТМ могут отбрасываться (по приоритету, начиная с низшего).

Слайд 27


3. Архитектура АТМ Модель АТМ состоит из трех уровней: физического уровня ATM уровня адаптации ATM
Описание слайда:
3. Архитектура АТМ Модель АТМ состоит из трех уровней: физического уровня ATM уровня адаптации ATM

Слайд 28


Стек протокола АТМ
Описание слайда:
Стек протокола АТМ

Слайд 29


Соответствие с OSI Стек протоколов АТМ соответствует нижним уровням семиуровневой модели OSI. Прямого соответствия между уровнями протоколов технологии АТМ и уровнями модели OSI нет.
Описание слайда:
Соответствие с OSI Стек протоколов АТМ соответствует нижним уровням семиуровневой модели OSI. Прямого соответствия между уровнями протоколов технологии АТМ и уровнями модели OSI нет.

Слайд 30


4. Уровень адаптации AAL - это набор протоколов AAL1-AAL5 Функция: - преобразуют сообщения протоколов верхних уровней сети ATM в ячейки ATM нужного формата Достаточно условно соответствуют функциям транспортного уровня модели OSI, например протоколы TCP или UDP. Протоколы AAL при передаче пользовательского трафика работают только в конечных узлах сети (рис.3.1), как и транспортные протоколы большинства технологий.
Описание слайда:
4. Уровень адаптации AAL - это набор протоколов AAL1-AAL5 Функция: - преобразуют сообщения протоколов верхних уровней сети ATM в ячейки ATM нужного формата Достаточно условно соответствуют функциям транспортного уровня модели OSI, например протоколы TCP или UDP. Протоколы AAL при передаче пользовательского трафика работают только в конечных узлах сети (рис.3.1), как и транспортные протоколы большинства технологий.

Слайд 31


Протоколы ААL Каждый протокол уровня AAL обрабатывает пользовательский трафик определенного класса SAR не зависит от типа протокола AAL (и от вида трафика), занимается сегментацией и передачей данных протоколу АТМ CS зависит от типа трафика, работает на обеспечение временной синхронизации между узлами контролем и возможным восстановлением битовых ошибок контролем целостности передаваемого пакета
Описание слайда:
Протоколы ААL Каждый протокол уровня AAL обрабатывает пользовательский трафик определенного класса SAR не зависит от типа протокола AAL (и от вида трафика), занимается сегментацией и передачей данных протоколу АТМ CS зависит от типа трафика, работает на обеспечение временной синхронизации между узлами контролем и возможным восстановлением битовых ошибок контролем целостности передаваемого пакета

Слайд 32


Назначение протоколов AAL 1-5 AAL1 обычно обслуживает трафик класса А с постоянной битовой скоростью (CBR) AAL2 был разработан для передачи трафика класса В, но при развитии стандартов он был исключен из стека протоколов ATM, и сегодня трафик класса В передается с помощью протокола AAL1, AAL3/4 или AAL5 AAL3/4 обрабатывает пульсирующий трафик - обычно характерный для трафика локальных сетей с переменной битовой скоростью (VBR) AAL5 является упрощенным вариантом протокола AAL4 и работает быстрее Ни один из протоколов AAL при передаче пользовательских данных конечных узлов не занимается восстановлением потерянных или искаженных данных.
Описание слайда:
Назначение протоколов AAL 1-5 AAL1 обычно обслуживает трафик класса А с постоянной битовой скоростью (CBR) AAL2 был разработан для передачи трафика класса В, но при развитии стандартов он был исключен из стека протоколов ATM, и сегодня трафик класса В передается с помощью протокола AAL1, AAL3/4 или AAL5 AAL3/4 обрабатывает пульсирующий трафик - обычно характерный для трафика локальных сетей с переменной битовой скоростью (VBR) AAL5 является упрощенным вариантом протокола AAL4 и работает быстрее Ни один из протоколов AAL при передаче пользовательских данных конечных узлов не занимается восстановлением потерянных или искаженных данных.

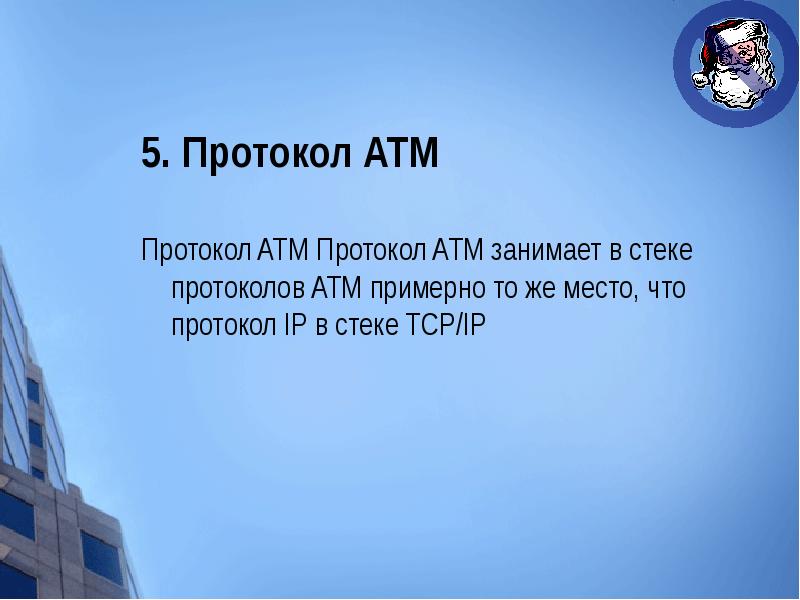

Слайд 33


5. Протокол АТМ Протокол ATM Протокол ATM занимает в стеке протоколов ATM примерно то же место, что протокол IP в стеке TCP/IP
Описание слайда:
5. Протокол АТМ Протокол ATM Протокол ATM занимает в стеке протоколов ATM примерно то же место, что протокол IP в стеке TCP/IP

Слайд 34


Функции протокола АТМ Коммутация по номеру виртуального соединения, который в технологии ATM разбит на две части (VPI и VCI) Функции контроля за соблюдением трафик-контракта (соглашения между приложением и сетью ATM) маркировке и отбрасыванию ячеек-нарушителей при перегрузке сети управлению потоком ячеек для повышения производительности
Описание слайда:
Функции протокола АТМ Коммутация по номеру виртуального соединения, который в технологии ATM разбит на две части (VPI и VCI) Функции контроля за соблюдением трафик-контракта (соглашения между приложением и сетью ATM) маркировке и отбрасыванию ячеек-нарушителей при перегрузке сети управлению потоком ячеек для повышения производительности

Слайд 35


Формат ячейки АТМ
Описание слайда:
Формат ячейки АТМ

Слайд 36


6. Передача IP по ATM Одна сеть ATM может быть представлена в виде нескольких IP-подсетей, так называемых логических подсетей (Logical IP Subnet)
Описание слайда:
6. Передача IP по ATM Одна сеть ATM может быть представлена в виде нескольких IP-подсетей, так называемых логических подсетей (Logical IP Subnet)

Слайд 37


Причины введения LIS Необходимость обеспечения традиционного разделения большой сети ATM на независимые части Связность частей контролируется маршрутизаторами Недостаток - маршрутизатор должен быть достаточно производительным для передачи высокоскоростного трафика ATM, иначе он станет узким местом сети. Ведущие производители разрабатывают или уже разработали модели маршрутизаторов с общей производительностью в несколько десятков миллионов пакетов в секунду.
Описание слайда:
Причины введения LIS Необходимость обеспечения традиционного разделения большой сети ATM на независимые части Связность частей контролируется маршрутизаторами Недостаток - маршрутизатор должен быть достаточно производительным для передачи высокоскоростного трафика ATM, иначе он станет узким местом сети. Ведущие производители разрабатывают или уже разработали модели маршрутизаторов с общей производительностью в несколько десятков миллионов пакетов в секунду.

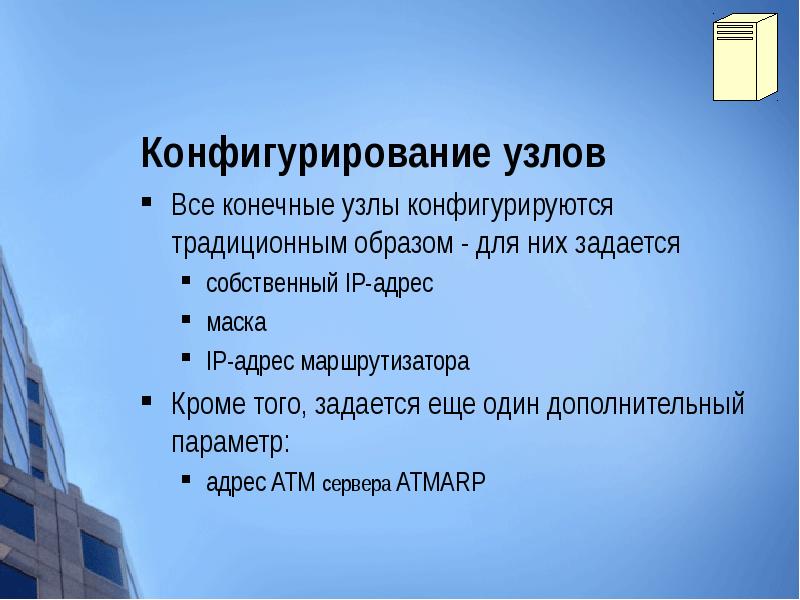

Слайд 38


Конфигурирование узлов Все конечные узлы конфигурируются традиционным образом - для них задается собственный IP-адрес маска IP-адрес маршрутизатора Кроме того, задается еще один дополнительный параметр: адрес ATM сервера ATMARP
Описание слайда:
Конфигурирование узлов Все конечные узлы конфигурируются традиционным образом - для них задается собственный IP-адрес маска IP-адрес маршрутизатора Кроме того, задается еще один дополнительный параметр: адрес ATM сервера ATMARP

Слайд 39


7. АТМ и локальные сети Технология ATM сначала разрабатывалась без учета того факта, что в существующие технологии сделаны большие вложения. Так как для межрегиональных сетей проложить кабель стоит гораздо больше чем все остальное оборудование, применение АТМ зачастую было экономически оправданным. Для локальных сетей стоимость сети почти равна стоимости оборудования сети, поэтому использование АТМ ограничено.
Описание слайда:
7. АТМ и локальные сети Технология ATM сначала разрабатывалась без учета того факта, что в существующие технологии сделаны большие вложения. Так как для межрегиональных сетей проложить кабель стоит гораздо больше чем все остальное оборудование, применение АТМ зачастую было экономически оправданным. Для локальных сетей стоимость сети почти равна стоимости оборудования сети, поэтому использование АТМ ограничено.

Слайд 40


LAN Emulation и ATM Технология LAN Emulation или LANE была разработана для согласования технологии ATM с технологиями локальных сетей без привлечения сетевого уровня Эта спецификация обеспечивает совместную работу этих технологий на канальном уровне LANE определяет способ преобразования кадров и адресов МАС-уровня традиционных технологий локальных сетей в ячейки и коммутируемые виртуальные соединения SVC технологии ATM, а также способ обратного преобразования Всю работу по преобразованию протоколов выполняют специальные компоненты, встраиваемые в обычные коммутаторы локальных сетей
Описание слайда:
LAN Emulation и ATM Технология LAN Emulation или LANE была разработана для согласования технологии ATM с технологиями локальных сетей без привлечения сетевого уровня Эта спецификация обеспечивает совместную работу этих технологий на канальном уровне LANE определяет способ преобразования кадров и адресов МАС-уровня традиционных технологий локальных сетей в ячейки и коммутируемые виртуальные соединения SVC технологии ATM, а также способ обратного преобразования Всю работу по преобразованию протоколов выполняют специальные компоненты, встраиваемые в обычные коммутаторы локальных сетей

Слайд 41


Принципы работы LANE
Описание слайда:
Принципы работы LANE

Слайд 42


8. Использование АТМ Технология ATM расширяет свое присутствие в локальных и глобальных сетях не очень быстро, но неуклонно. В последнее время наблюдается устойчивый ежегодный прирост числа сетей, выполненных по этой технологии, в 20-30 %.
Описание слайда:
8. Использование АТМ Технология ATM расширяет свое присутствие в локальных и глобальных сетях не очень быстро, но неуклонно. В последнее время наблюдается устойчивый ежегодный прирост числа сетей, выполненных по этой технологии, в 20-30 %.

Слайд 43


Трафик АТМ По данным исследовательской компании Distributed Networking Associates трафик АТМ используется: 85% - данные ВС 10% - видео 5% - аудио
Описание слайда:
Трафик АТМ По данным исследовательской компании Distributed Networking Associates трафик АТМ используется: 85% - данные ВС 10% - видео 5% - аудио

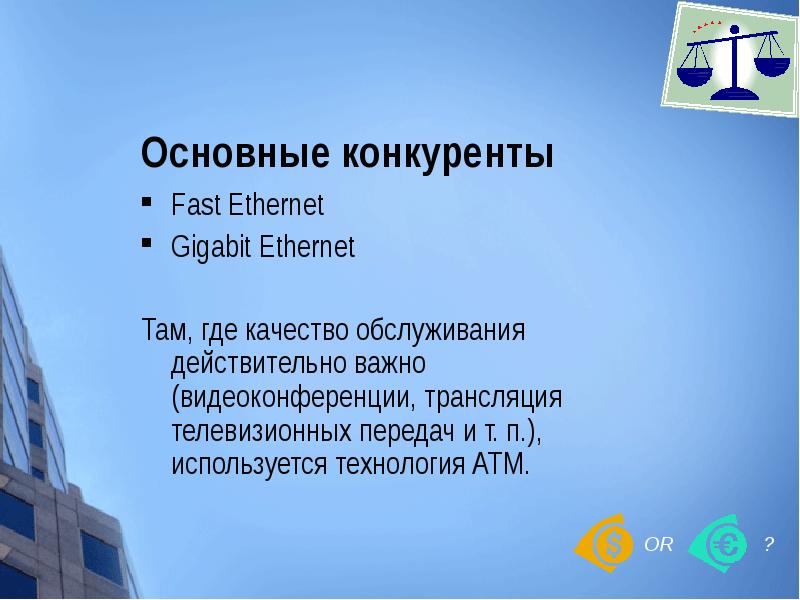

Слайд 44


Основные конкуренты Fast Ethernet Gigabit Ethernet Там, где качество обслуживания действительно важно (видеоконференции, трансляция телевизионных передач и т. п.), используется технология ATM.
Описание слайда:
Основные конкуренты Fast Ethernet Gigabit Ethernet Там, где качество обслуживания действительно важно (видеоконференции, трансляция телевизионных передач и т. п.), используется технология ATM.

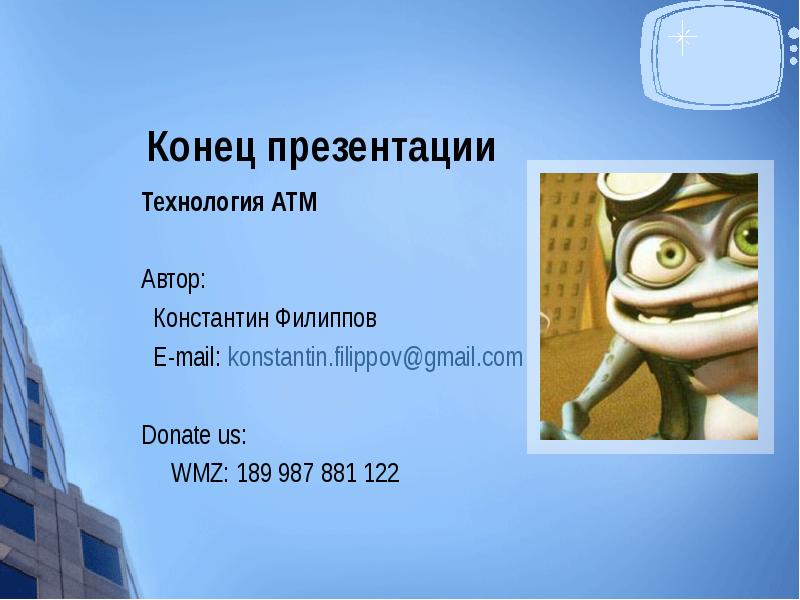

Слайд 45


Технология АТМ Технология АТМ Автор: Константин Филиппов E-mail: konstantin.filippov@gmail.com Donate us: WMZ: 189 987 881 122
Описание слайда:
Технология АТМ Технология АТМ Автор: Константин Филиппов E-mail: konstantin.filippov@gmail.com Donate us: WMZ: 189 987 881 122
