Слайд 1

Описание слайда:

ROUTING Part 3.

Слайд 2

Описание слайда:

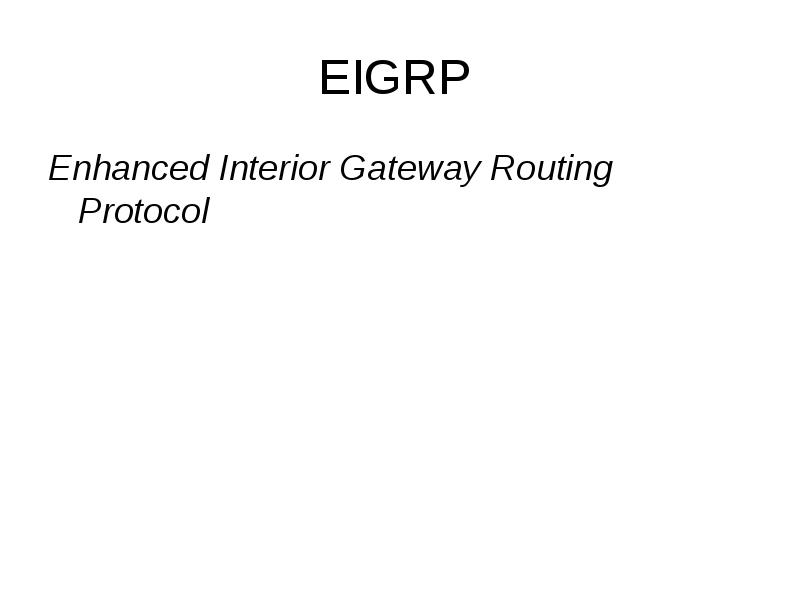

EIGRP Enhanced Interior Gateway Routing Protocol

Слайд 3

Описание слайда:

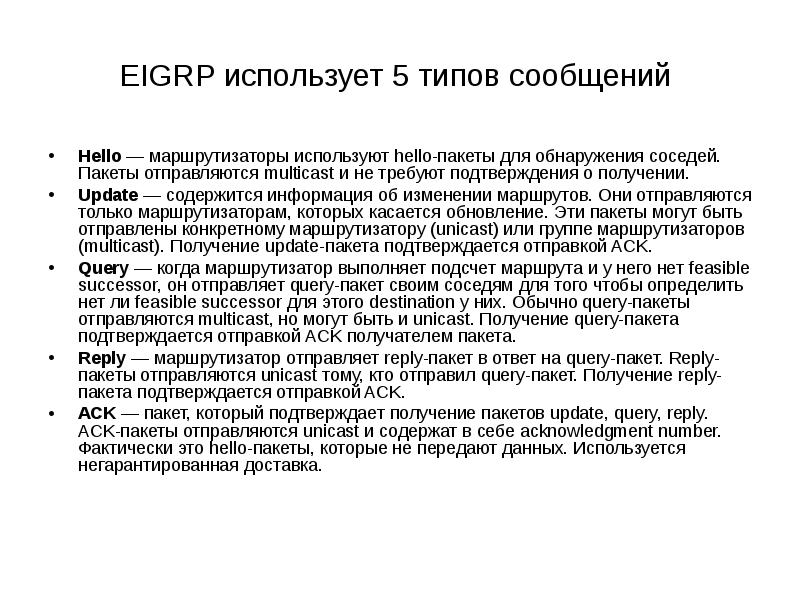

EIGRP использует 5 типов сообщений Hello — маршрутизаторы используют hello-пакеты для обнаружения соседей. Пакеты отправляются multicast и не требуют подтверждения о получении. Update — содержится информация об изменении маршрутов. Они отправляются только маршрутизаторам, которых касается обновление. Эти пакеты могут быть отправлены конкретному маршрутизатору (unicast) или группе маршрутизаторов (multicast). Получение update-пакета подтверждается отправкой ACK. Query — когда маршрутизатор выполняет подсчет маршрута и у него нет feasible successor, он отправляет query-пакет своим соседям для того чтобы определить нет ли feasible successor для этого destination у них. Обычно query-пакеты отправляются multicast, но могут быть и unicast. Получение query-пакета подтверждается отправкой ACK получателем пакета. Reply — маршрутизатор отправляет reply-пакет в ответ на query-пакет. Reply-пакеты отправляются unicast тому, кто отправил query-пакет. Получение reply-пакета подтверждается отправкой ACK. ACK — пакет, который подтверждает получение пакетов update, query, reply. ACK-пакеты отправляются unicast и содержат в себе acknowledgment number. Фактически это hello-пакеты, которые не передают данных. Используется негарантированная доставка.

Слайд 4

Описание слайда:

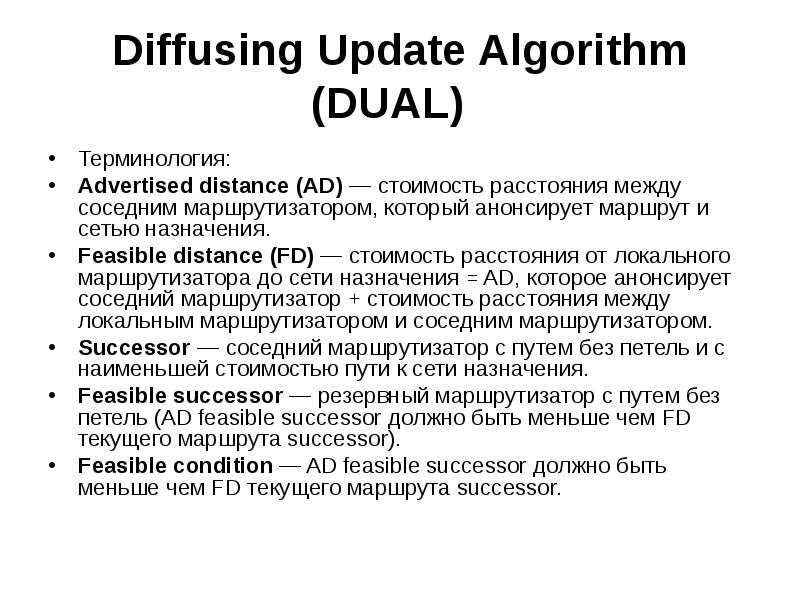

Diffusing Update Algorithm (DUAL) Терминология: Advertised distance (AD) — стоимость расстояния между соседним маршрутизатором, который анонсирует маршрут и сетью назначения. Feasible distance (FD) — стоимость расстояния от локального маршрутизатора до сети назначения = AD, которое анонсирует соседний маршрутизатор + стоимость расстояния между локальным маршрутизатором и соседним маршрутизатором. Successor — соседний маршрутизатор с путем без петель и с наименьшей стоимостью пути к сети назначения. Feasible successor — резервный маршрутизатор с путем без петель (AD feasible successor должно быть меньше чем FD текущего маршрута successor). Feasible condition — AD feasible successor должно быть меньше чем FD текущего маршрута successor.

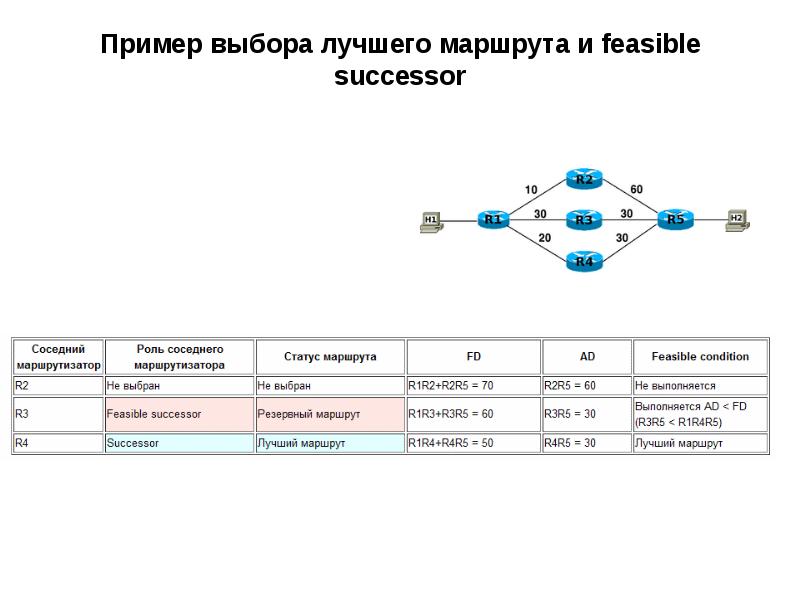

Слайд 5

Описание слайда:

Пример выбора лучшего маршрута и feasible successor

Слайд 6

Описание слайда:

Метрика EIGRP Метрика EIGRP основана на таких 5 компонентах (по умолчанию используются только два): Bandwidth — наименьшая bandwidth между source и destination (используется по умолчанию); Delay — cumulative interface delay всего пути; Reliability — наихудший показатель надежности на всем пути, на основании keepalive; Loading — наихудший показатель загрузки линка на всем пути, на основании packet rate и настроенной bandwidth на интерфейсе; MTU — наименьшее MTU на всем пути. MTU включается в обновления EIGRP, но фактически не используется для подсчета метрики. По умолчанию для подсчета метрики используются bandwidth и delay. Остальные критерии не рекомендуется использовать, так как это приведет к частым пересчетам маршрутов.

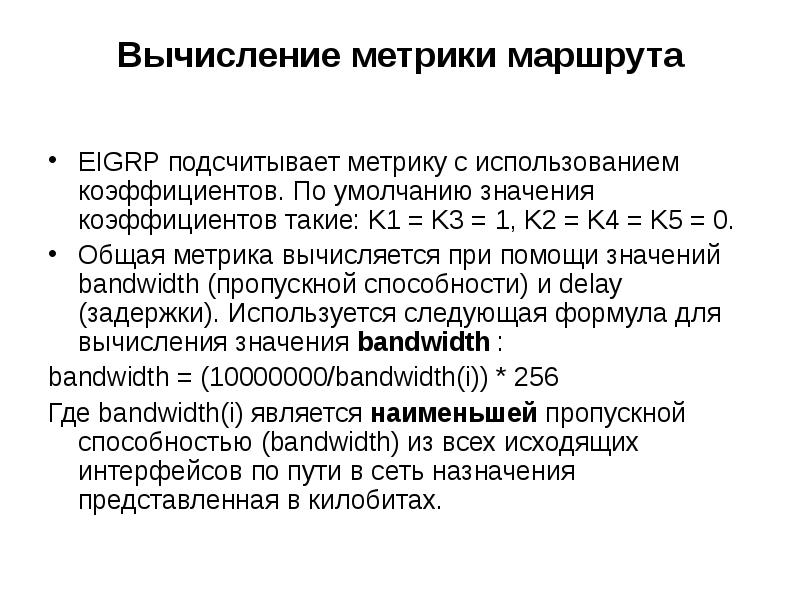

Слайд 7

Описание слайда:

Вычисление метрики маршрута EIGRP подсчитывает метрику с использованием коэффициентов. По умолчанию значения коэффициентов такие: K1 = K3 = 1, K2 = K4 = K5 = 0. Общая метрика вычисляется при помощи значений bandwidth (пропускной способности) и delay (задержки). Используется следующая формула для вычисления значения bandwidth : bandwidth = (10000000/bandwidth(i)) * 256 Где bandwidth(i) является наименьшей пропускной способностью (bandwidth) из всех исходящих интерфейсов по пути в сеть назначения представленная в килобитах.

Слайд 8

Описание слайда:

Формула для вычисления значения delay: Формула для вычисления значения delay: delay = delay(i) * 256 где delay(i) является суммой всех задержек (delays) сконфигурированных на исходящих интерфейсах по пути в сеть назначения в десятках микросекунд (microseconds). Задержка (delay) показываемая командой ip eigrp topology или show interface указана в микросекундах, соответственно это значение нужно поделить на 10 перед использованием в этой формуле.

Слайд 9

Описание слайда:

При вычислении метрики, когда K5 = 0 (значение по умолчанию), используется такая формула: При вычислении метрики, когда K5 = 0 (значение по умолчанию), используется такая формула: Metric = (K1 * bandwidth) + [(K2 * bandwidth) / (256 - load)] + (K3 * delay) Если значения коэффициентов K1, K2, K3 равны значениям по умолчанию, то формула превращается в такую: Metric = bandwidth + delay Если K5 не равно 0, то дополнительно выполняется такая операция: Metric = metric * [K5 / (reliability + K4)]

Слайд 10

Описание слайда:

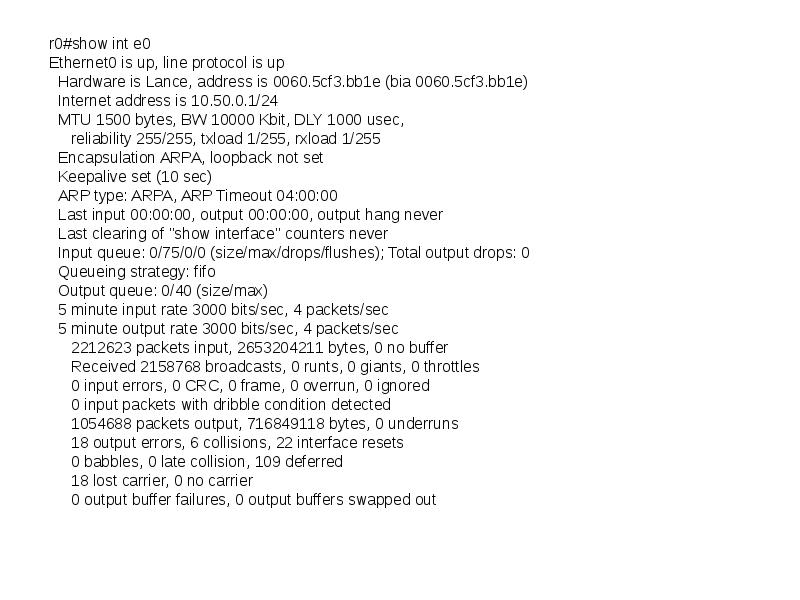

r0#show int e0 r0#show int e0 Ethernet0 is up, line protocol is up Hardware is Lance, address is 0060.5cf3.bb1e (bia 0060.5cf3.bb1e) Internet address is 10.50.0.1/24 MTU 1500 bytes, BW 10000 Kbit, DLY 1000 usec, reliability 255/255, txload 1/255, rxload 1/255 Encapsulation ARPA, loopback not set Keepalive set (10 sec) ARP type: ARPA, ARP Timeout 04:00:00 Last input 00:00:00, output 00:00:00, output hang never Last clearing of "show interface" counters never Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: fifo Output queue: 0/40 (size/max) 5 minute input rate 3000 bits/sec, 4 packets/sec 5 minute output rate 3000 bits/sec, 4 packets/sec 2212623 packets input, 2653204211 bytes, 0 no buffer Received 2158768 broadcasts, 0 runts, 0 giants, 0 throttles 0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored 0 input packets with dribble condition detected 1054688 packets output, 716849118 bytes, 0 underruns 18 output errors, 6 collisions, 22 interface resets 0 babbles, 0 late collision, 109 deferred 18 lost carrier, 0 no carrier 0 output buffer failures, 0 output buffers swapped out

Слайд 11

Описание слайда:

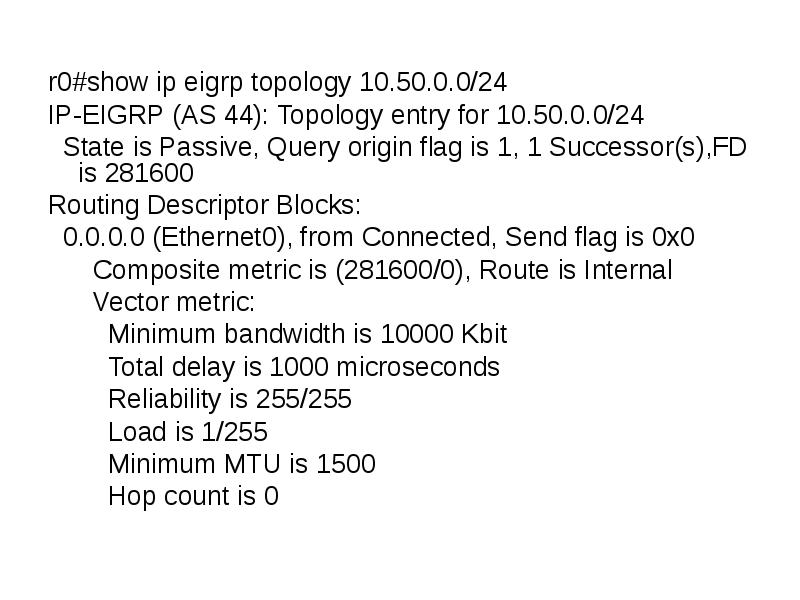

r0#show ip eigrp topology 10.50.0.0/24 r0#show ip eigrp topology 10.50.0.0/24 IP-EIGRP (AS 44): Topology entry for 10.50.0.0/24 State is Passive, Query origin flag is 1, 1 Successor(s),FD is 281600 Routing Descriptor Blocks: 0.0.0.0 (Ethernet0), from Connected, Send flag is 0x0 Composite metric is (281600/0), Route is Internal Vector metric: Minimum bandwidth is 10000 Kbit Total delay is 1000 microseconds Reliability is 255/255 Load is 1/255 Minimum MTU is 1500 Hop count is 0

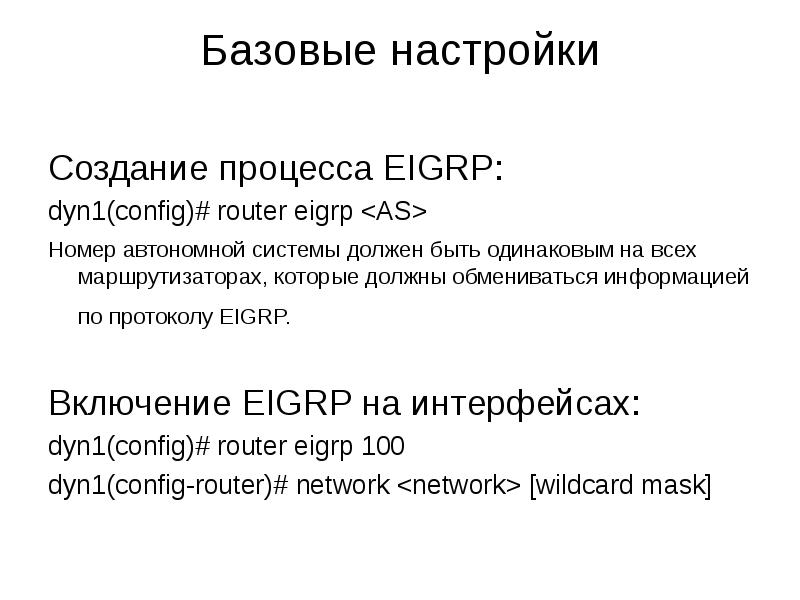

Слайд 12

Описание слайда:

Базовые настройки Создание процесса EIGRP: dyn1(config)# router eigrp Номер автономной системы должен быть одинаковым на всех маршрутизаторах, которые должны обмениваться информацией по протоколу EIGRP. Включение EIGRP на интерфейсах: dyn1(config)# router eigrp 100 dyn1(config-router)# network [wildcard mask]

Слайд 13

Описание слайда:

BGP

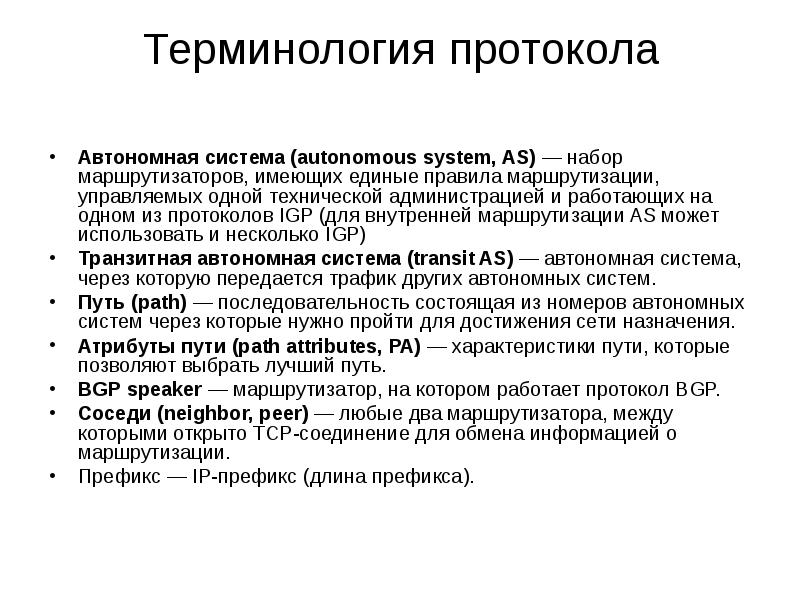

Слайд 14

Описание слайда:

Терминология протокола Автономная система (autonomous system, AS) — набор маршрутизаторов, имеющих единые правила маршрутизации, управляемых одной технической администрацией и работающих на одном из протоколов IGP (для внутренней маршрутизации AS может использовать и несколько IGP) Транзитная автономная система (transit AS) — автономная система, через которую передается трафик других автономных систем. Путь (path) — последовательность состоящая из номеров автономных систем через которые нужно пройти для достижения сети назначения. Атрибуты пути (path attributes, PA) — характеристики пути, которые позволяют выбрать лучший путь. BGP speaker — маршрутизатор, на котором работает протокол BGP. Соседи (neighbor, peer) — любые два маршрутизатора, между которыми открыто TCP-соединение для обмена информацией о маршрутизации. Префикс — IP-префикс (длина префикса).

Слайд 15

Описание слайда:

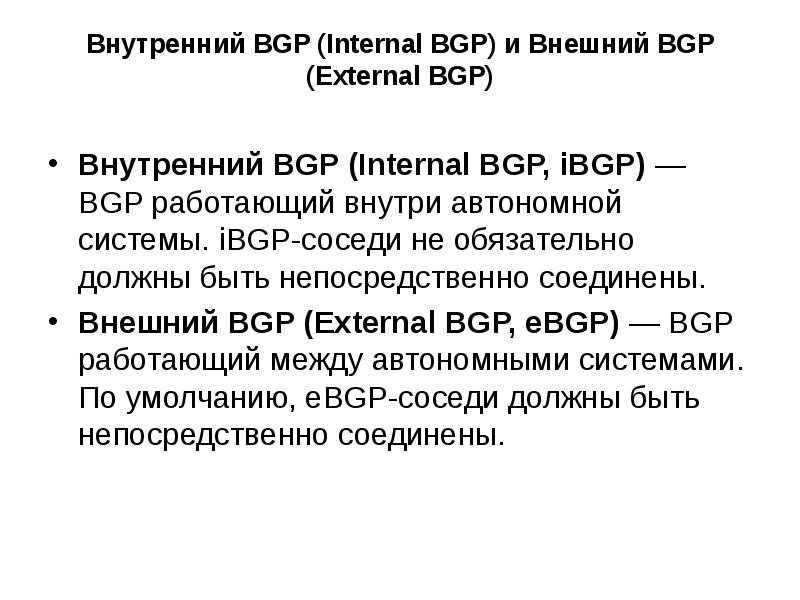

Внутренний BGP (Internal BGP) и Внешний BGP (External BGP) Внутренний BGP (Internal BGP, iBGP) — BGP работающий внутри автономной системы. iBGP-соседи не обязательно должны быть непосредственно соединены. Внешний BGP (External BGP, eBGP) — BGP работающий между автономными системами. По умолчанию, eBGP-соседи должны быть непосредственно соединены.

Слайд 16

Описание слайда:

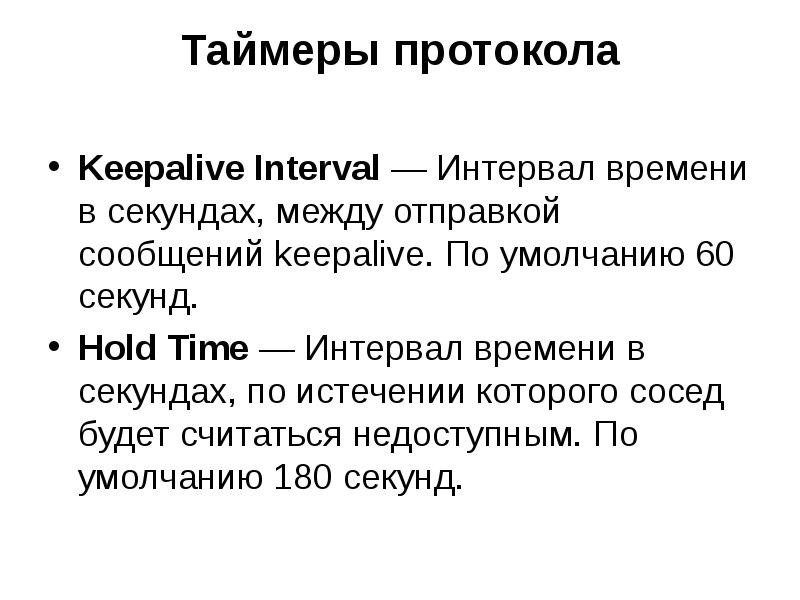

Таймеры протокола Keepalive Interval — Интервал времени в секундах, между отправкой сообщений keepalive. По умолчанию 60 секунд. Hold Time — Интервал времени в секундах, по истечении которого сосед будет считаться недоступным. По умолчанию 180 секунд.

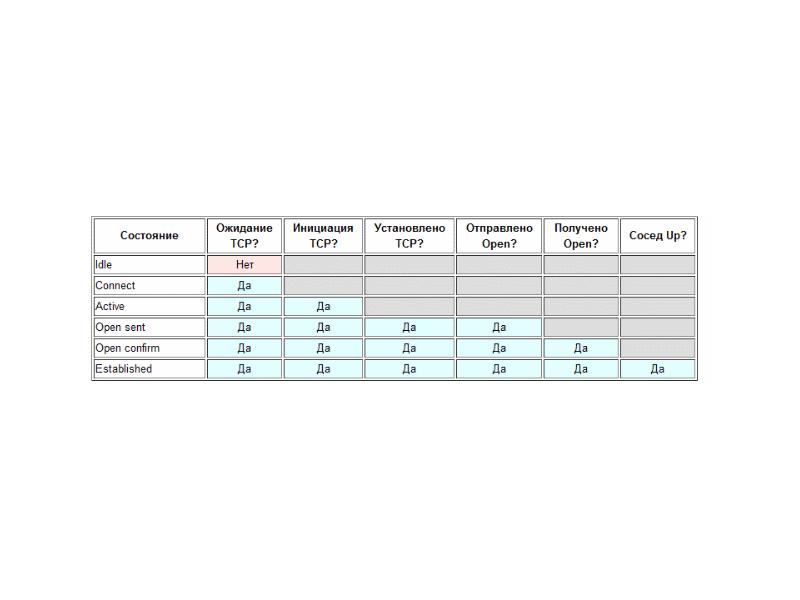

Слайд 17

Описание слайда:

Состояния связи с соседями Idle Connect Open sent Open confirm active Established

Слайд 18

Описание слайда:

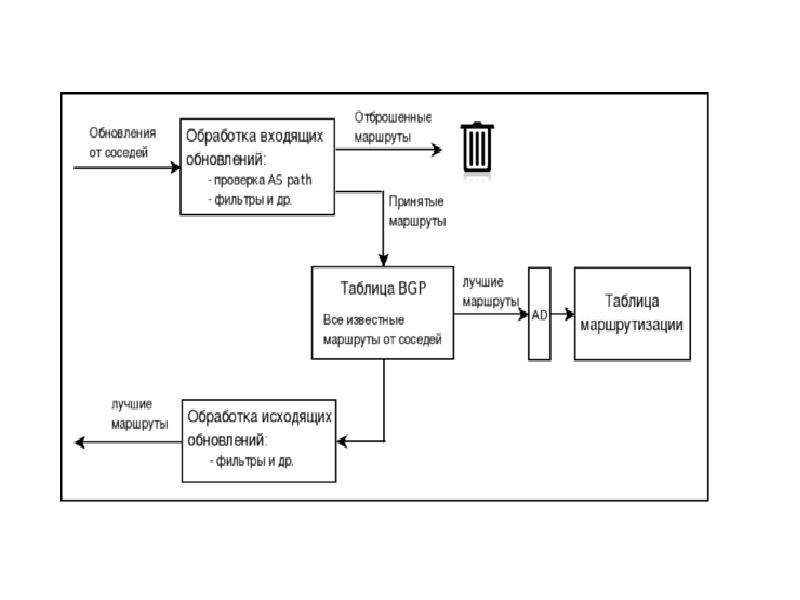

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

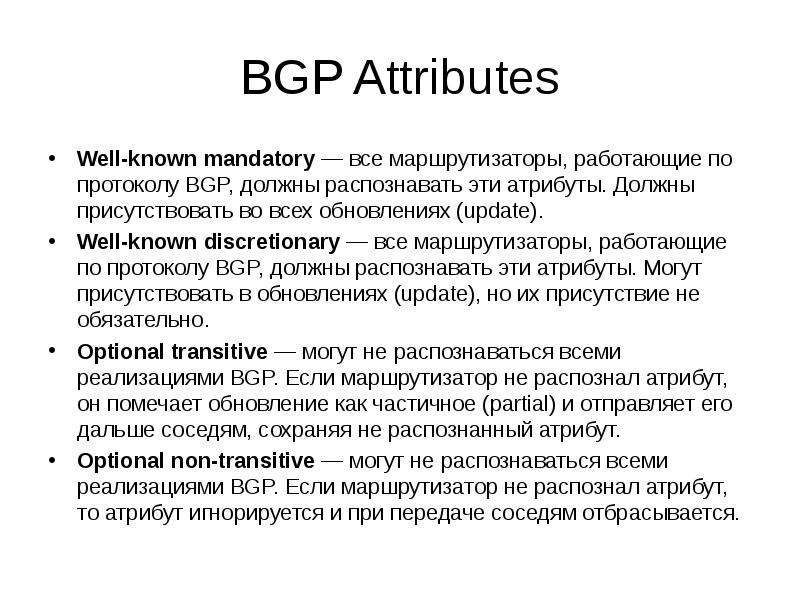

BGP Attributes Well-known mandatory — все маршрутизаторы, работающие по протоколу BGP, должны распознавать эти атрибуты. Должны присутствовать во всех обновлениях (update). Well-known discretionary — все маршрутизаторы, работающие по протоколу BGP, должны распознавать эти атрибуты. Могут присутствовать в обновлениях (update), но их присутствие не обязательно. Optional transitive — могут не распознаваться всеми реализациями BGP. Если маршрутизатор не распознал атрибут, он помечает обновление как частичное (partial) и отправляет его дальше соседям, сохраняя не распознанный атрибут. Optional non-transitive — могут не распознаваться всеми реализациями BGP. Если маршрутизатор не распознал атрибут, то атрибут игнорируется и при передаче соседям отбрасывается.

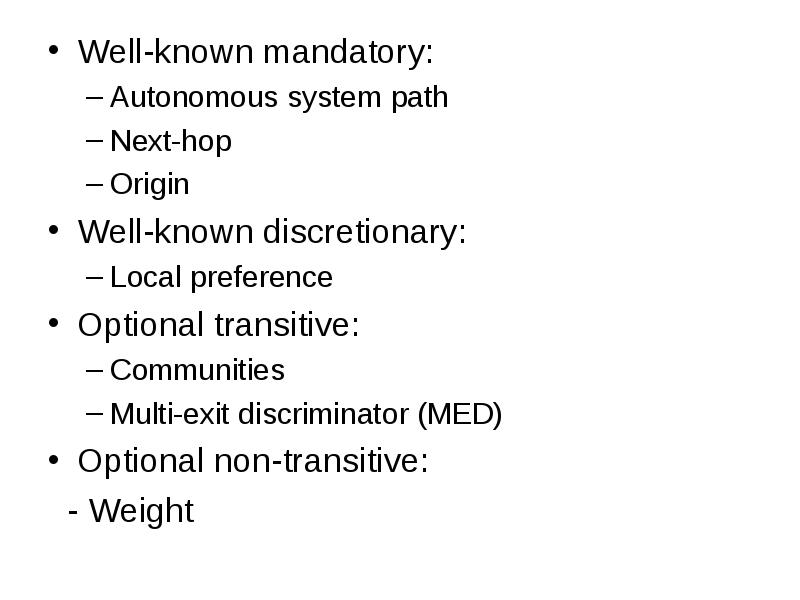

Слайд 21

Описание слайда:

Well-known mandatory: Well-known mandatory: Autonomous system path Next-hop Origin Well-known discretionary: Local preference Optional transitive: Communities Multi-exit discriminator (MED) Optional non-transitive: - Weight

Слайд 22

Описание слайда:

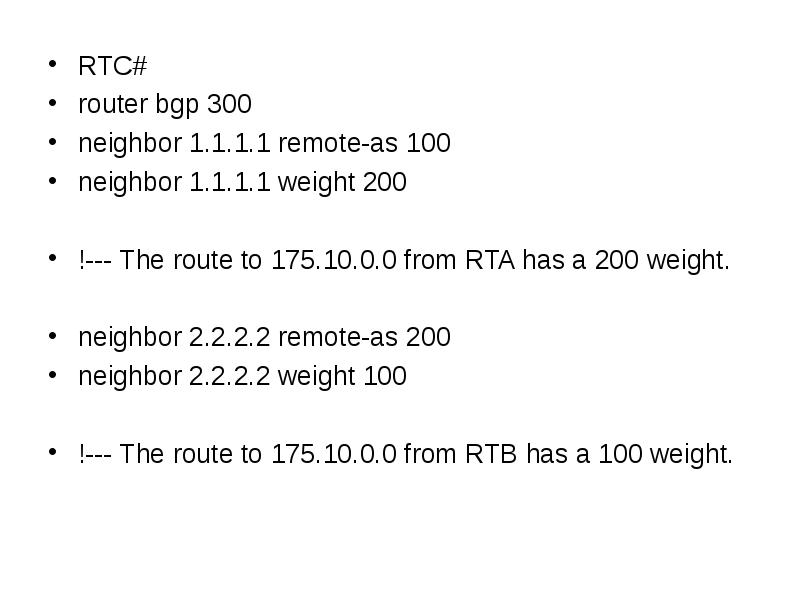

RTC# RTC# router bgp 300 neighbor 1.1.1.1 remote-as 100 neighbor 1.1.1.1 weight 200 !--- The route to 175.10.0.0 from RTA has a 200 weight. neighbor 2.2.2.2 remote-as 200 neighbor 2.2.2.2 weight 100 !--- The route to 175.10.0.0 from RTB has a 100 weight.

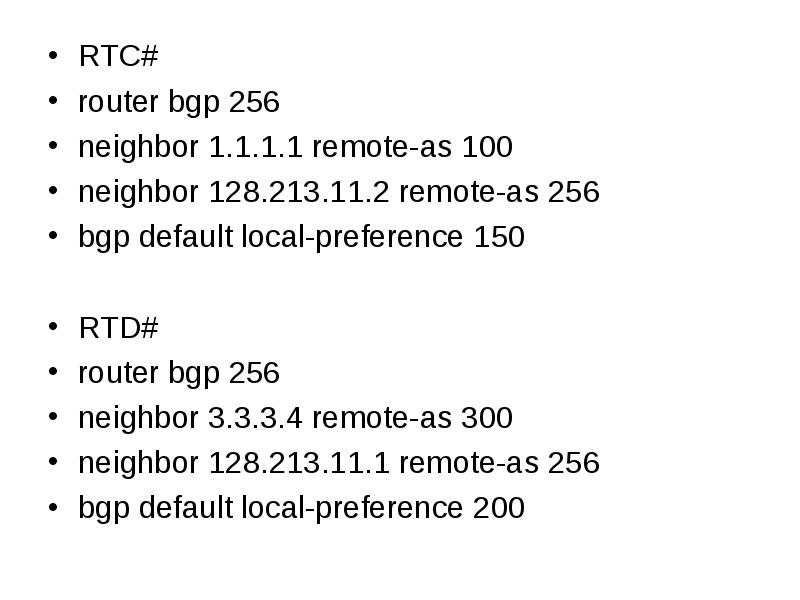

Слайд 23

Описание слайда:

RTC# RTC# router bgp 256 neighbor 1.1.1.1 remote-as 100 neighbor 128.213.11.2 remote-as 256 bgp default local-preference 150 RTD# router bgp 256 neighbor 3.3.3.4 remote-as 300 neighbor 128.213.11.1 remote-as 256 bgp default local-preference 200

Слайд 24

Описание слайда:

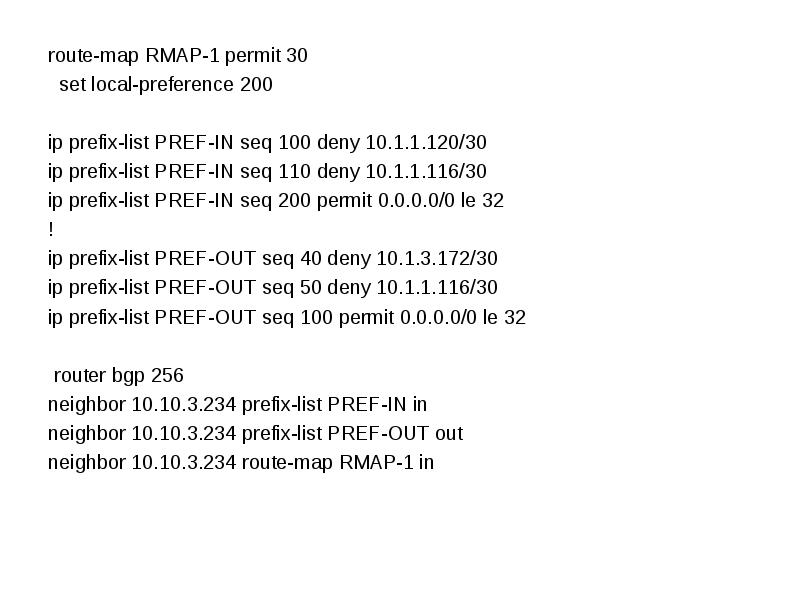

route-map RMAP-1 permit 30 route-map RMAP-1 permit 30 set local-preference 200 ip prefix-list PREF-IN seq 100 deny 10.1.1.120/30 ip prefix-list PREF-IN seq 110 deny 10.1.1.116/30 ip prefix-list PREF-IN seq 200 permit 0.0.0.0/0 le 32 ! ip prefix-list PREF-OUT seq 40 deny 10.1.3.172/30 ip prefix-list PREF-OUT seq 50 deny 10.1.1.116/30 ip prefix-list PREF-OUT seq 100 permit 0.0.0.0/0 le 32 router bgp 256 neighbor 10.10.3.234 prefix-list PREF-IN in neighbor 10.10.3.234 prefix-list PREF-OUT out neighbor 10.10.3.234 route-map RMAP-1 in

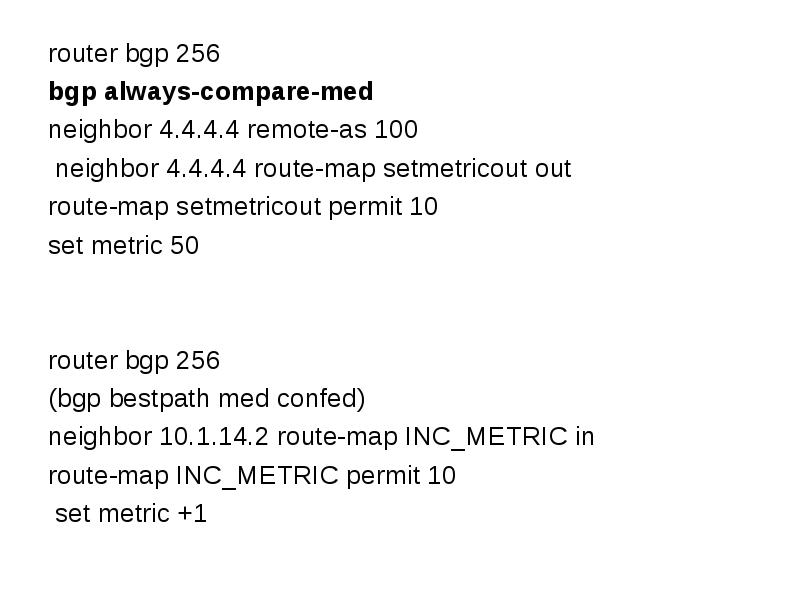

Слайд 25

Описание слайда:

router bgp 256 router bgp 256 bgp always-compare-med neighbor 4.4.4.4 remote-as 100 neighbor 4.4.4.4 route-map setmetricout out route-map setmetricout permit 10 set metric 50 router bgp 256 (bgp bestpath med confed) neighbor 10.1.14.2 route-map INC_METRIC in route-map INC_METRIC permit 10 set metric +1

Слайд 26

Описание слайда:

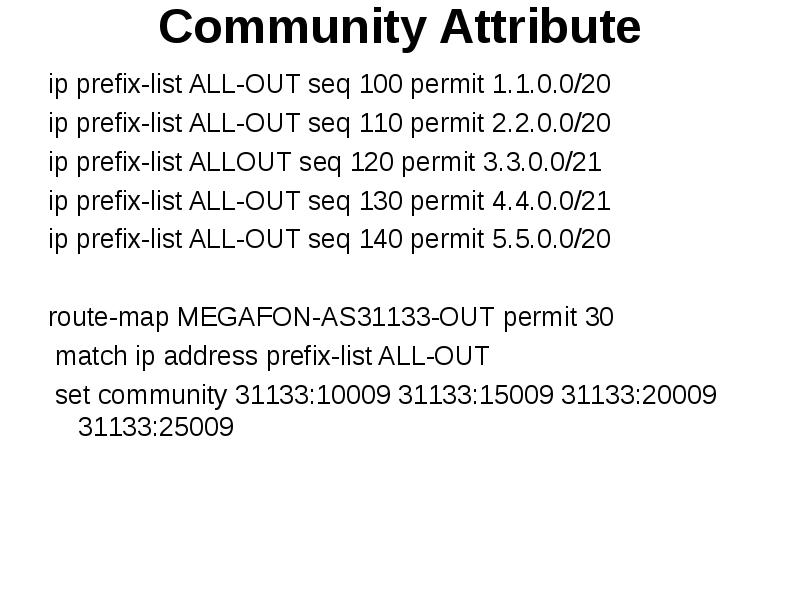

Community Attribute ip prefix-list ALL-OUT seq 100 permit 1.1.0.0/20 ip prefix-list ALL-OUT seq 110 permit 2.2.0.0/20 ip prefix-list ALLOUT seq 120 permit 3.3.0.0/21 ip prefix-list ALL-OUT seq 130 permit 4.4.0.0/21 ip prefix-list ALL-OUT seq 140 permit 5.5.0.0/20 route-map MEGAFON-AS31133-OUT permit 30 match ip address prefix-list ALL-OUT set community 31133:10009 31133:15009 31133:20009 31133:25009

Слайд 27

Описание слайда:

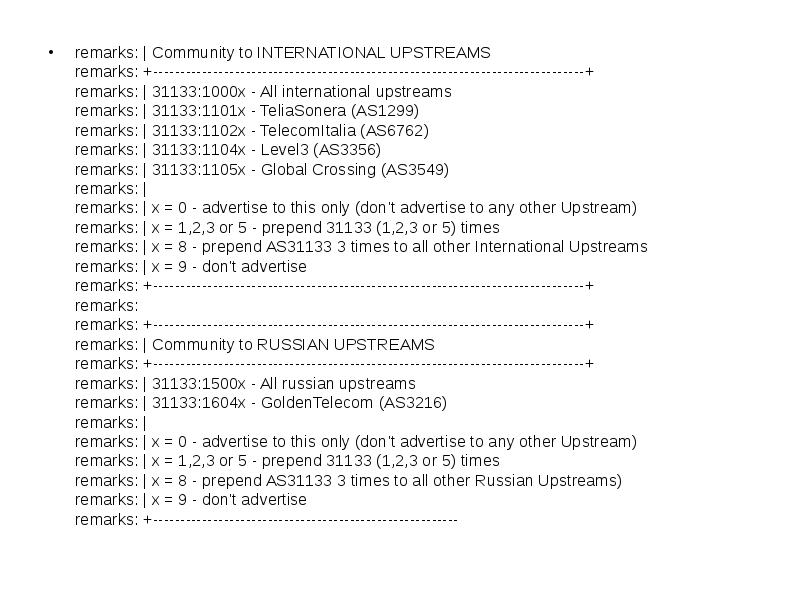

remarks: | Community to INTERNATIONAL UPSTREAMS remarks: +-------------------------------------------------------------------------------+ remarks: | 31133:1000x - All international upstreams remarks: | 31133:1101x - TeliaSonera (AS1299) remarks: | 31133:1102x - TelecomItalia (AS6762) remarks: | 31133:1104x - Level3 (AS3356) remarks: | 31133:1105x - Global Crossing (AS3549) remarks: | remarks: | x = 0 - advertise to this only (don't advertise to any other Upstream) remarks: | x = 1,2,3 or 5 - prepend 31133 (1,2,3 or 5) times remarks: | x = 8 - prepend AS31133 3 times to all other International Upstreams remarks: | x = 9 - don't advertise remarks: +-------------------------------------------------------------------------------+ remarks: remarks: +-------------------------------------------------------------------------------+ remarks: | Community to RUSSIAN UPSTREAMS remarks: +-------------------------------------------------------------------------------+ remarks: | 31133:1500x - All russian upstreams remarks: | 31133:1604x - GoldenTelecom (AS3216) remarks: | remarks: | x = 0 - advertise to this only (don't advertise to any other Upstream) remarks: | x = 1,2,3 or 5 - prepend 31133 (1,2,3 or 5) times remarks: | x = 8 - prepend AS31133 3 times to all other Russian Upstreams) remarks: | x = 9 - don't advertise remarks: +-------------------------------------------------------- remarks: | Community to INTERNATIONAL UPSTREAMS remarks: +-------------------------------------------------------------------------------+ remarks: | 31133:1000x - All international upstreams remarks: | 31133:1101x - TeliaSonera (AS1299) remarks: | 31133:1102x - TelecomItalia (AS6762) remarks: | 31133:1104x - Level3 (AS3356) remarks: | 31133:1105x - Global Crossing (AS3549) remarks: | remarks: | x = 0 - advertise to this only (don't advertise to any other Upstream) remarks: | x = 1,2,3 or 5 - prepend 31133 (1,2,3 or 5) times remarks: | x = 8 - prepend AS31133 3 times to all other International Upstreams remarks: | x = 9 - don't advertise remarks: +-------------------------------------------------------------------------------+ remarks: remarks: +-------------------------------------------------------------------------------+ remarks: | Community to RUSSIAN UPSTREAMS remarks: +-------------------------------------------------------------------------------+ remarks: | 31133:1500x - All russian upstreams remarks: | 31133:1604x - GoldenTelecom (AS3216) remarks: | remarks: | x = 0 - advertise to this only (don't advertise to any other Upstream) remarks: | x = 1,2,3 or 5 - prepend 31133 (1,2,3 or 5) times remarks: | x = 8 - prepend AS31133 3 times to all other Russian Upstreams) remarks: | x = 9 - don't advertise remarks: +--------------------------------------------------------

Слайд 28

Описание слайда:

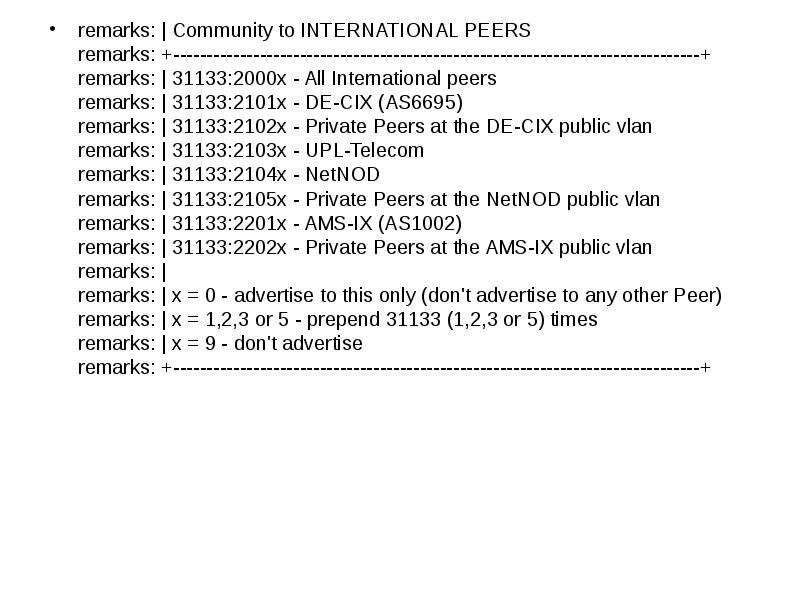

remarks: | Community to INTERNATIONAL PEERS remarks: +-------------------------------------------------------------------------------+ remarks: | 31133:2000x - All International peers remarks: | 31133:2101x - DE-CIX (AS6695) remarks: | 31133:2102x - Private Peers at the DE-CIX public vlan remarks: | 31133:2103x - UPL-Telecom remarks: | 31133:2104x - NetNOD remarks: | 31133:2105x - Private Peers at the NetNOD public vlan remarks: | 31133:2201x - AMS-IX (AS1002) remarks: | 31133:2202x - Private Peers at the AMS-IX public vlan remarks: | remarks: | x = 0 - advertise to this only (don't advertise to any other Peer) remarks: | x = 1,2,3 or 5 - prepend 31133 (1,2,3 or 5) times remarks: | x = 9 - don't advertise remarks: +-------------------------------------------------------------------------------+ remarks: | Community to INTERNATIONAL PEERS remarks: +-------------------------------------------------------------------------------+ remarks: | 31133:2000x - All International peers remarks: | 31133:2101x - DE-CIX (AS6695) remarks: | 31133:2102x - Private Peers at the DE-CIX public vlan remarks: | 31133:2103x - UPL-Telecom remarks: | 31133:2104x - NetNOD remarks: | 31133:2105x - Private Peers at the NetNOD public vlan remarks: | 31133:2201x - AMS-IX (AS1002) remarks: | 31133:2202x - Private Peers at the AMS-IX public vlan remarks: | remarks: | x = 0 - advertise to this only (don't advertise to any other Peer) remarks: | x = 1,2,3 or 5 - prepend 31133 (1,2,3 or 5) times remarks: | x = 9 - don't advertise remarks: +-------------------------------------------------------------------------------+

Слайд 29

Описание слайда:

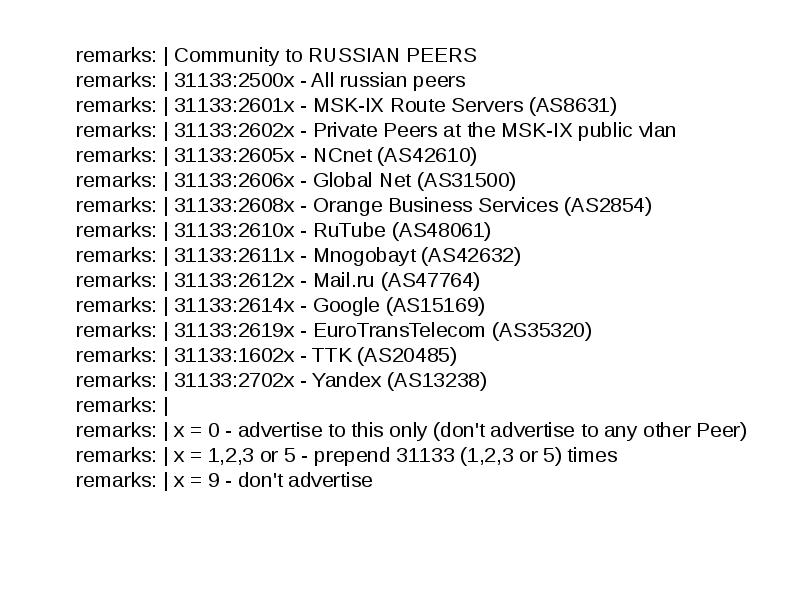

remarks: | Community to RUSSIAN PEERS remarks: | 31133:2500x - All russian peers remarks: | 31133:2601x - MSK-IX Route Servers (AS8631) remarks: | 31133:2602x - Private Peers at the MSK-IX public vlan remarks: | 31133:2605x - NCnet (AS42610) remarks: | 31133:2606x - Global Net (AS31500) remarks: | 31133:2608x - Orange Business Services (AS2854) remarks: | 31133:2610x - RuTube (AS48061) remarks: | 31133:2611x - Mnogobayt (AS42632) remarks: | 31133:2612x - Mail.ru (AS47764) remarks: | 31133:2614x - Google (AS15169) remarks: | 31133:2619x - EuroTransTelecom (AS35320) remarks: | 31133:1602x - TTK (AS20485) remarks: | 31133:2702x - Yandex (AS13238) remarks: | remarks: | x = 0 - advertise to this only (don't advertise to any other Peer) remarks: | x = 1,2,3 or 5 - prepend 31133 (1,2,3 or 5) times remarks: | x = 9 - don't advertise remarks: | Community to RUSSIAN PEERS remarks: | 31133:2500x - All russian peers remarks: | 31133:2601x - MSK-IX Route Servers (AS8631) remarks: | 31133:2602x - Private Peers at the MSK-IX public vlan remarks: | 31133:2605x - NCnet (AS42610) remarks: | 31133:2606x - Global Net (AS31500) remarks: | 31133:2608x - Orange Business Services (AS2854) remarks: | 31133:2610x - RuTube (AS48061) remarks: | 31133:2611x - Mnogobayt (AS42632) remarks: | 31133:2612x - Mail.ru (AS47764) remarks: | 31133:2614x - Google (AS15169) remarks: | 31133:2619x - EuroTransTelecom (AS35320) remarks: | 31133:1602x - TTK (AS20485) remarks: | 31133:2702x - Yandex (AS13238) remarks: | remarks: | x = 0 - advertise to this only (don't advertise to any other Peer) remarks: | x = 1,2,3 or 5 - prepend 31133 (1,2,3 or 5) times remarks: | x = 9 - don't advertise
