Слайд 1

Описание слайда:

Построение верхнего уровня Smart Metering

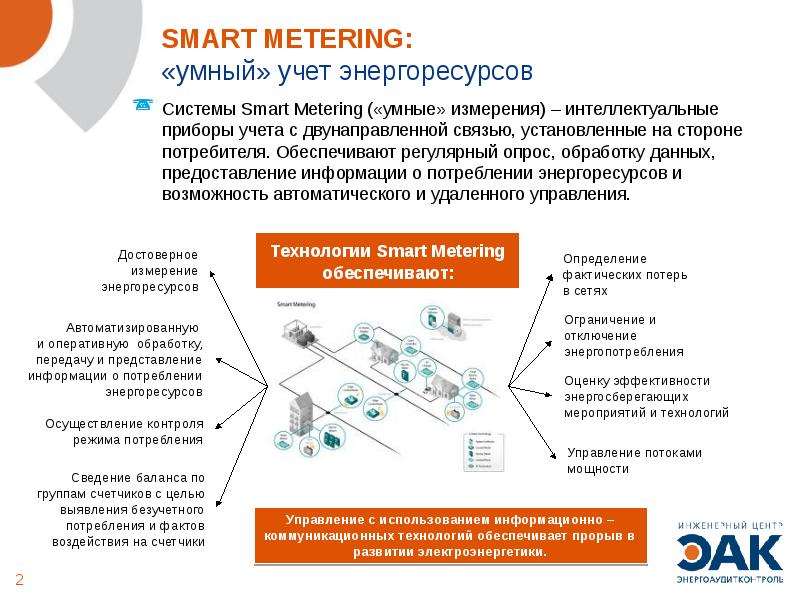

Слайд 2

Описание слайда:

SMART METERING: «умный» учет энергоресурсов Системы Smart Metering («умные» измерения) – интеллектуальные приборы учета с двунаправленной связью, установленные на стороне потребителя. Обеспечивают регулярный опрос, обработку данных, предоставление информации о потреблении энергоресурсов и возможность автоматического и удаленного управления.

Слайд 3

Описание слайда:

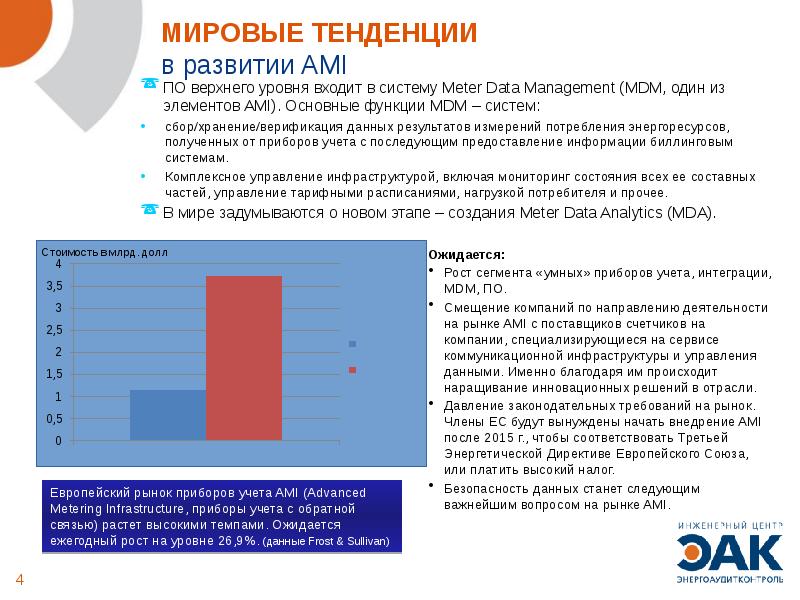

Слайд 4

Описание слайда:

Ожидается: Ожидается: Рост сегмента «умных» приборов учета, интеграции, MDM, ПО. Смещение компаний по направлению деятельности на рынке AMI с поставщиков счетчиков на компании, специализирующиеся на сервисе коммуникационной инфраструктуры и управления данными. Именно благодаря им происходит наращивание инновационных решений в отрасли. Давление законодательных требований на рынок. Члены ЕС будут вынуждены начать внедрение AMI после 2015 г., чтобы соответствовать Третьей Энергетической Директиве Европейского Союза, или платить высокий налог. Безопасность данных станет следующим важнейшим вопросом на рынке AMI.

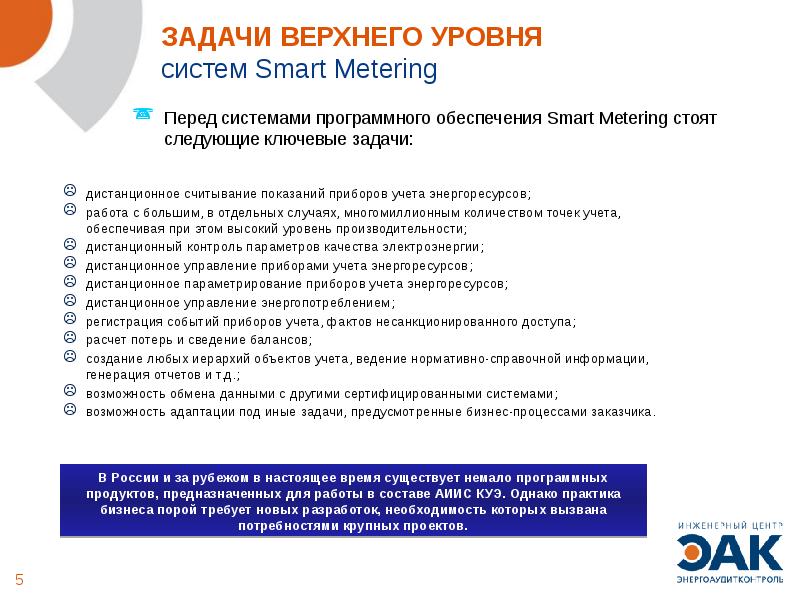

Слайд 5

Описание слайда:

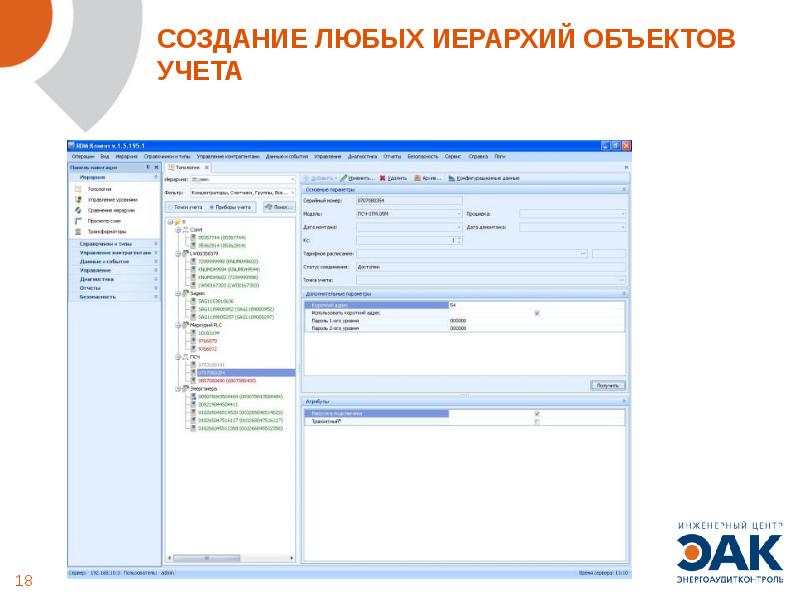

дистанционное считывание показаний приборов учета энергоресурсов; дистанционное считывание показаний приборов учета энергоресурсов; работа с большим, в отдельных случаях, многомиллионным количеством точек учета, обеспечивая при этом высокий уровень производительности; дистанционный контроль параметров качества электроэнергии; дистанционное управление приборами учета энергоресурсов; дистанционное параметрирование приборов учета энергоресурсов; дистанционное управление энергопотреблением; регистрация событий приборов учета, фактов несанкционированного доступа; расчет потерь и сведение балансов; создание любых иерархий объектов учета, ведение нормативно-справочной информации, генерация отчетов и т.д.; возможность обмена данными с другими сертифицированными системами; возможность адаптации под иные задачи, предусмотренные бизнес-процессами заказчика.

Слайд 6

Описание слайда:

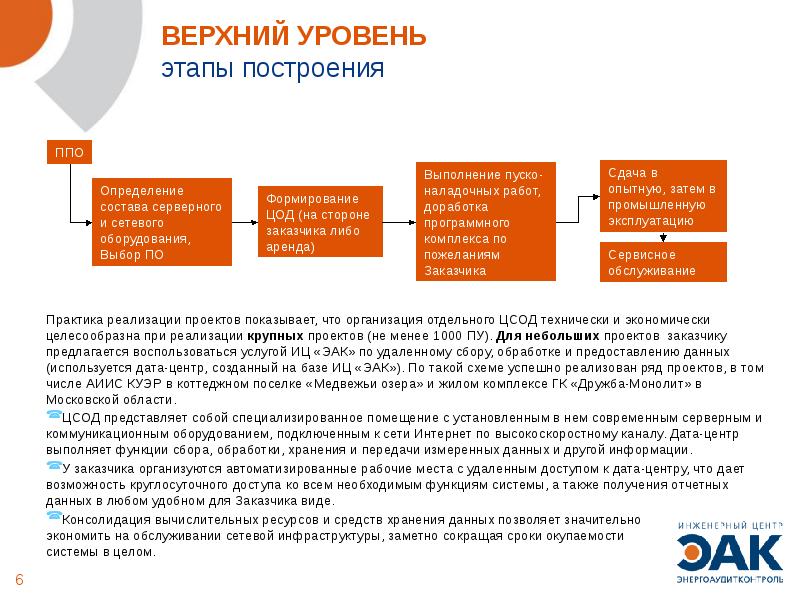

Практика реализации проектов показывает, что организация отдельного ЦСОД технически и экономически целесообразна при реализации крупных проектов (не менее 1000 ПУ). Для небольших проектов заказчику предлагается воспользоваться услугой ИЦ «ЭАК» по удаленному сбору, обработке и предоставлению данных (используется дата-центр, созданный на базе ИЦ «ЭАК»). По такой схеме успешно реализован ряд проектов, в том числе АИИС КУЭР в коттеджном поселке «Медвежьи озера» и жилом комплексе ГК «Дружба-Монолит» в Московской области. Практика реализации проектов показывает, что организация отдельного ЦСОД технически и экономически целесообразна при реализации крупных проектов (не менее 1000 ПУ). Для небольших проектов заказчику предлагается воспользоваться услугой ИЦ «ЭАК» по удаленному сбору, обработке и предоставлению данных (используется дата-центр, созданный на базе ИЦ «ЭАК»). По такой схеме успешно реализован ряд проектов, в том числе АИИС КУЭР в коттеджном поселке «Медвежьи озера» и жилом комплексе ГК «Дружба-Монолит» в Московской области. ЦСОД представляет собой специализированное помещение с установленным в нем современным серверным и коммуникационным оборудованием, подключенным к сети Интернет по высокоскоростному каналу. Дата-центр выполняет функции сбора, обработки, хранения и передачи измеренных данных и другой информации. У заказчика организуются автоматизированные рабочие места с удаленным доступом к дата-центру, что дает возможность круглосуточного доступа ко всем необходимым функциям системы, а также получения отчетных данных в любом удобном для Заказчика виде. Консолидация вычислительных ресурсов и средств хранения данных позволяет значительно экономить на обслуживании сетевой инфраструктуры, заметно сокращая сроки окупаемости системы в целом.

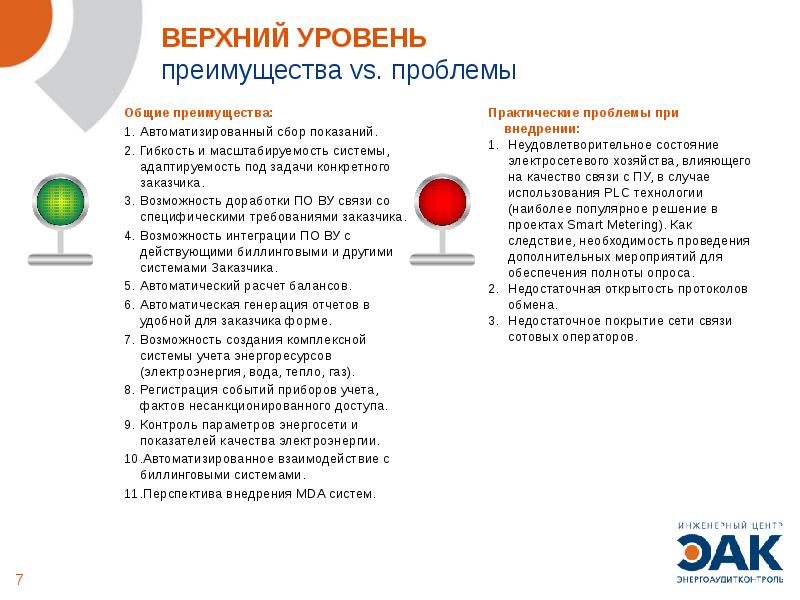

Слайд 7

Описание слайда:

Общие преимущества: Общие преимущества: Автоматизированный сбор показаний. Гибкость и масштабируемость системы, адаптируемость под задачи конкретного заказчика. Возможность доработки ПО ВУ связи со специфическими требованиями заказчика. Возможность интеграции ПО ВУ с действующими биллинговыми и другими системами Заказчика. Автоматический расчет балансов. Автоматическая генерация отчетов в удобной для заказчика форме. Возможность создания комплексной системы учета энергоресурсов (электроэнергия, вода, тепло, газ). Регистрация событий приборов учета, фактов несанкционированного доступа. Контроль параметров энергосети и показателей качества электроэнергии. Автоматизированное взаимодействие с биллинговыми системами. Перспектива внедрения MDA систем.

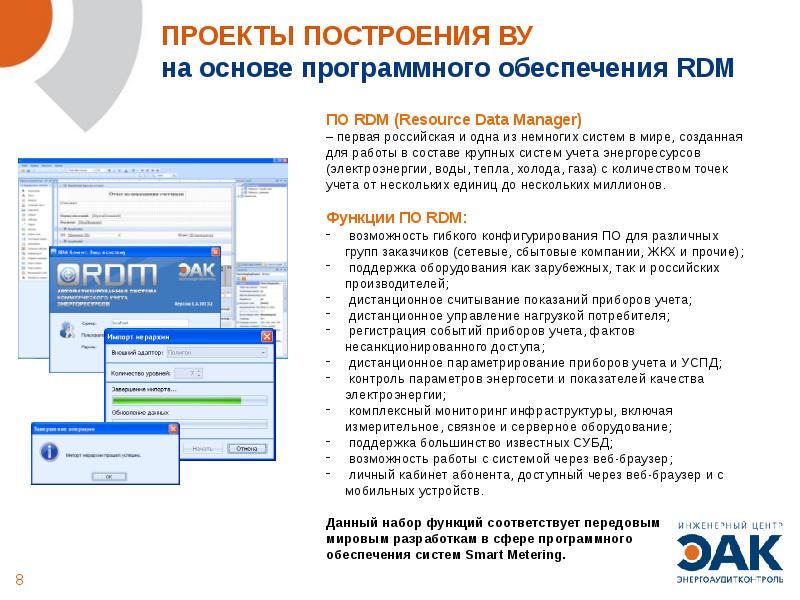

Слайд 8

Описание слайда:

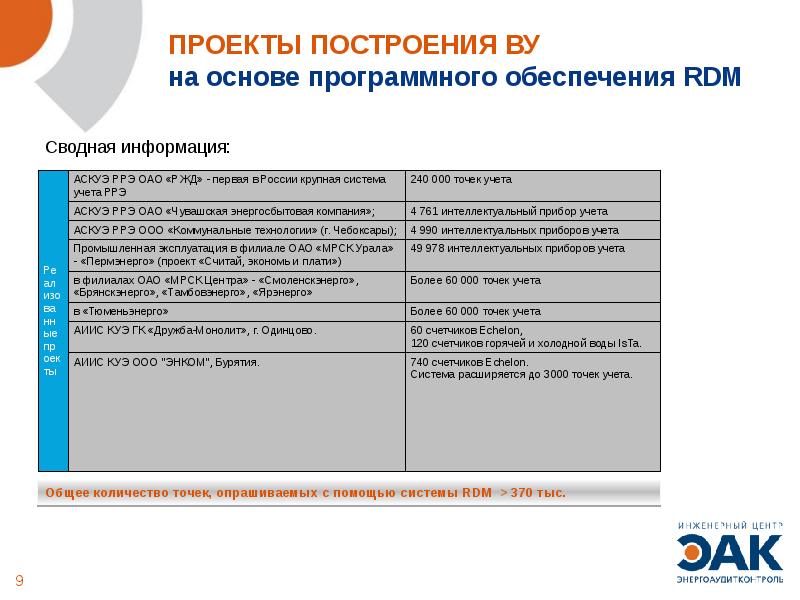

Слайд 9

Описание слайда:

ПРОЕКТЫ ПОСТРОЕНИЯ ВУ на основе программного обеспечения RDM

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

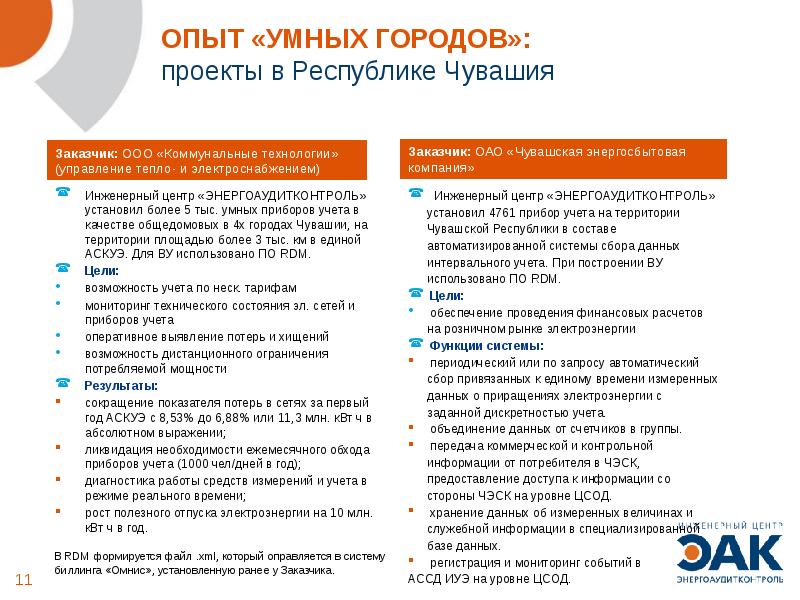

ОПЫТ «УМНЫХ ГОРОДОВ»: проекты в Республике Чувашия Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» установил более 5 тыс. умных приборов учета в качестве общедомовых в 4х городах Чувашии, на территории площадью более 3 тыс. км в единой АСКУЭ. Для ВУ использовано ПО RDM. Цели: возможность учета по неск. тарифам мониторинг технического состояния эл. сетей и приборов учета оперативное выявление потерь и хищений возможность дистанционного ограничения потребляемой мощности Результаты: сокращение показателя потерь в сетях за первый год АСКУЭ с 8,53% до 6,88% или 11,3 млн. кВт ч в абсолютном выражении; ликвидация необходимости ежемесячного обхода приборов учета (1000 чел/дней в год); диагностика работы средств измерений и учета в режиме реального времени; рост полезного отпуска электроэнергии на 10 млн. кВт ч в год.

Слайд 12

Описание слайда:

ОПЫТ «УМНЫХ ГОРОДОВ»: пилотный проект в Перми 5 компаний интеграторов, среди которых «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ», установили 49,9 тыс. «умных» приборов учета в Мотовилихинском районе г. Пермь. ИЦ «ЭНЕРГОАУДИТКОНТРОЛЬ» по итогам участия получил диплом ОАО «Холдинг МРСК» за лучшее соответствие приборов учета техническим требованиям в пилотном проекте. Результаты: сокращение потерь на 3,8 млн. кВт ч ежемесячно за счет более высокой точности приборов учета и полного «охвата» потребителей; полное исключение случаев бездоговорного и безучетного потребления; определение объемов передачи по реальному уровню потребления, а не нормативам; срок окупаемости – 4,5 года.
