Слайд 1

Описание слайда:

UART RS-232,422,485

Слайд 2

Описание слайда:

UART Universal asynchronous receiver/transmitter (Универсальный асинхронный приёмник/передатчик). Для связи по интерфейсу UART используется две линии: RXD – для приема сообщений (Receiver); TXD – для передачи сообщений (Transmitter).

Слайд 3

Описание слайда:

Формат кадра UART старт-бит (с него начинается каждый кадр); биты данных (может быть от 5 до 9 бит); бит проверки четности (проверка правильности передачи данных); один или два стоп-бита (сигнал об окончании кадра).

Слайд 4

Описание слайда:

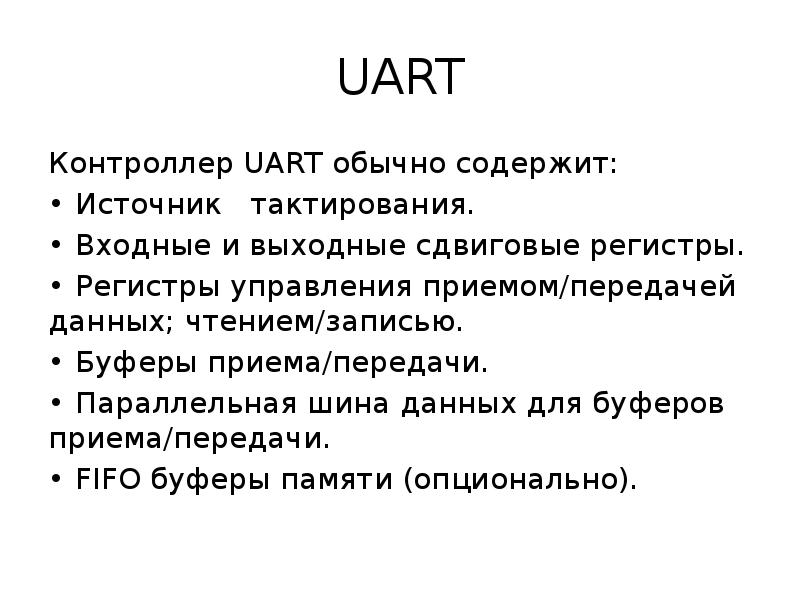

UART Контроллер UART обычно содержит: • Источник тактирования. • Входные и выходные сдвиговые регистры. • Регистры управления приемом/передачей данных; чтением/записью. • Буферы приема/передачи. • Параллельная шина данных для буферов приема/передачи. • FIFO буферы памяти (опционально).

Слайд 5

Описание слайда:

Схемы соединения по RS-232

Слайд 6

Описание слайда:

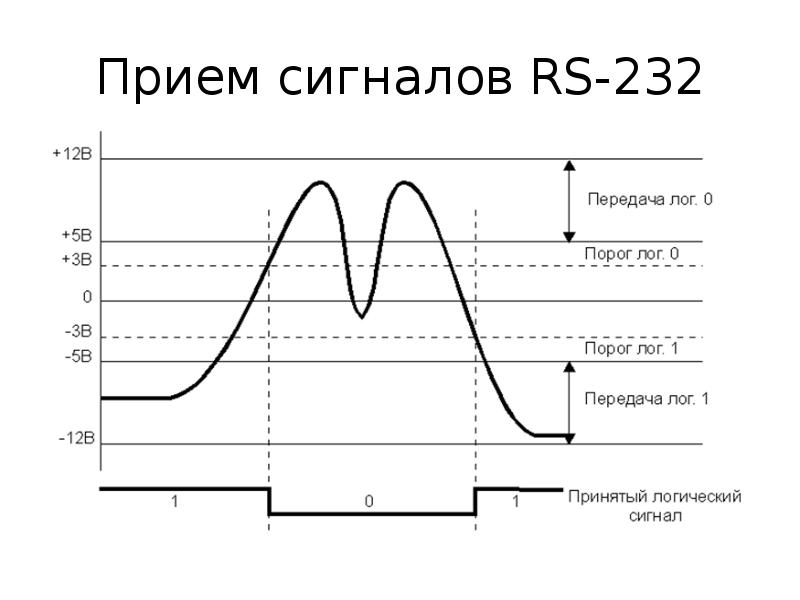

Краткие характеристики RS-232 В стандарте предусмотрены асинхронный и синхронный режимы обмена. Стандарт RS-232 предусматривает передачу данных при помощи электрических сигналов относительно общего провода. Интерфейс не обеспечивает гальванической развязки устройств. Все линии интерфейса делятся на две группы: линии данных и линии управляющих сигналов. Логической единице на входе-выходе данных (сигнал RxD, TxD) соответствует диапазон напряжения от –12 до –3 В; логическому нулю — от +3 до +12 В. Для входов управляющих сигналов состоянию ON (“включено”) соответствует диапазон от +3 до +12 В, состоянию OFF (“выключено”) — от –12 до –3 В. Диапазон от –3 до +3 В — зона нечувствительности, обусловливающая гистерезис приемника: состояние линии будет считаться измененным только после пересечения порога.
