Слайд 1

Описание слайда:

5.3. Аэрация в процессе биохимической очистки сточных вод

Слайд 2

Описание слайда:

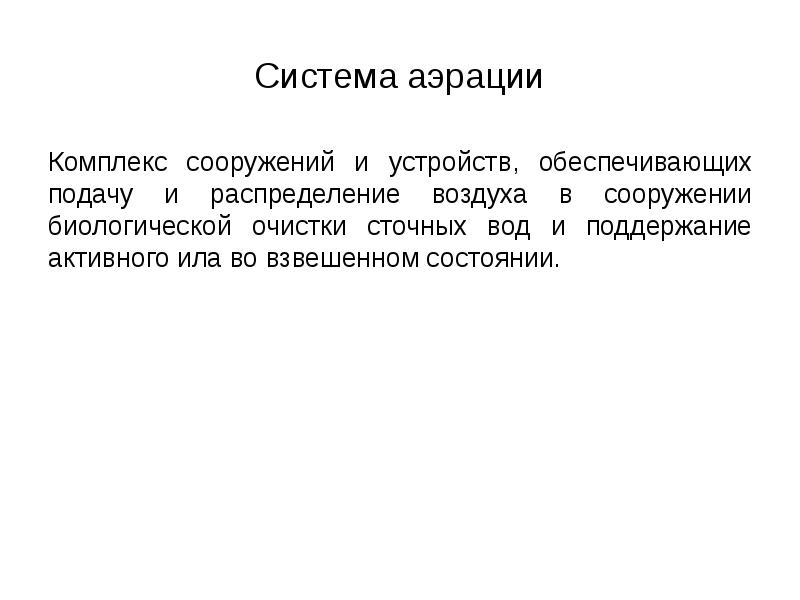

Система аэрации Комплекс сооружений и устройств, обеспечивающих подачу и распределение воздуха в сооружении биологической очистки сточных вод и поддержание активного ила во взвешенном состоянии.

Слайд 3

Описание слайда:

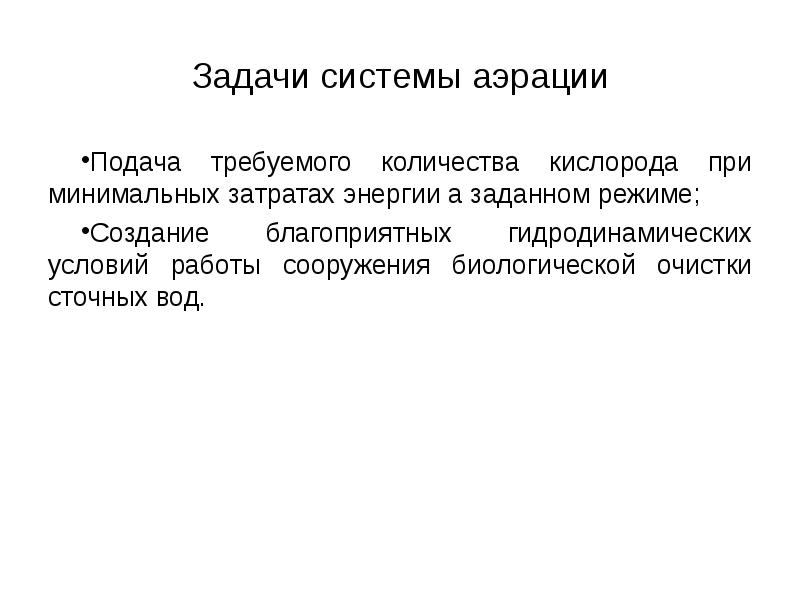

Задачи системы аэрации Подача требуемого количества кислорода при минимальных затратах энергии а заданном режиме; Создание благоприятных гидродинамических условий работы сооружения биологической очистки сточных вод.

Слайд 4

Описание слайда:

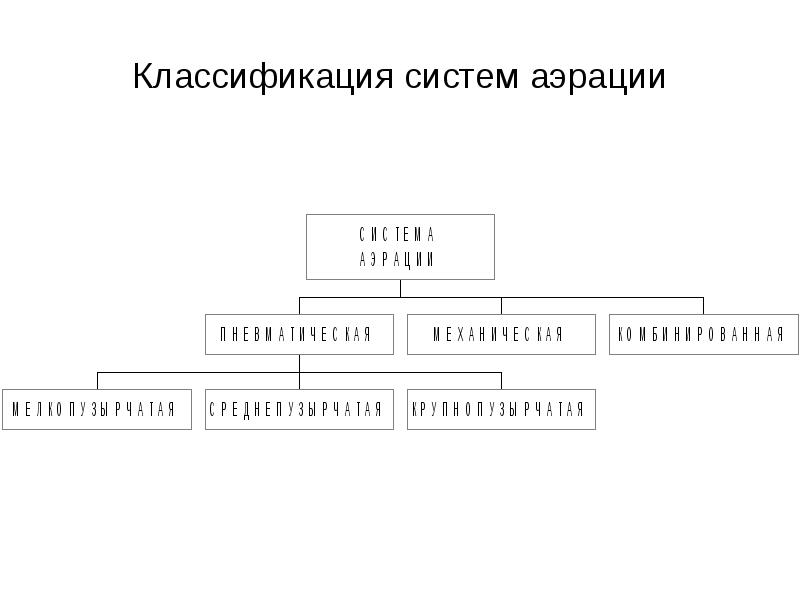

Классификация систем аэрации

Слайд 5

Описание слайда:

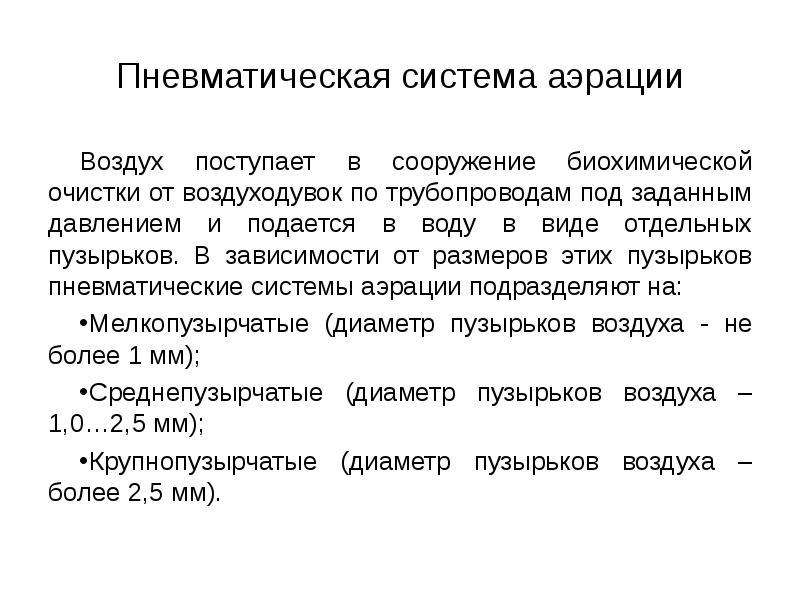

Пневматическая система аэрации Воздух поступает в сооружение биохимической очистки от воздуходувок по трубопроводам под заданным давлением и подается в воду в виде отдельных пузырьков. В зависимости от размеров этих пузырьков пневматические системы аэрации подразделяют на: Мелкопузырчатые (диаметр пузырьков воздуха - не более 1 мм); Среднепузырчатые (диаметр пузырьков воздуха – 1,0…2,5 мм); Крупнопузырчатые (диаметр пузырьков воздуха – более 2,5 мм).

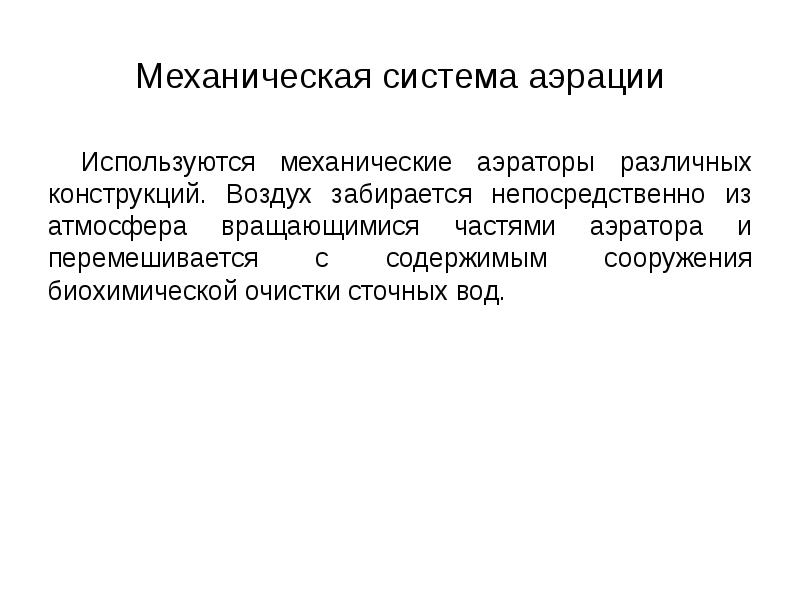

Слайд 6

Описание слайда:

Механическая система аэрации Используются механические аэраторы различных конструкций. Воздух забирается непосредственно из атмосфера вращающимися частями аэратора и перемешивается с содержимым сооружения биохимической очистки сточных вод.

Слайд 7

Описание слайда:

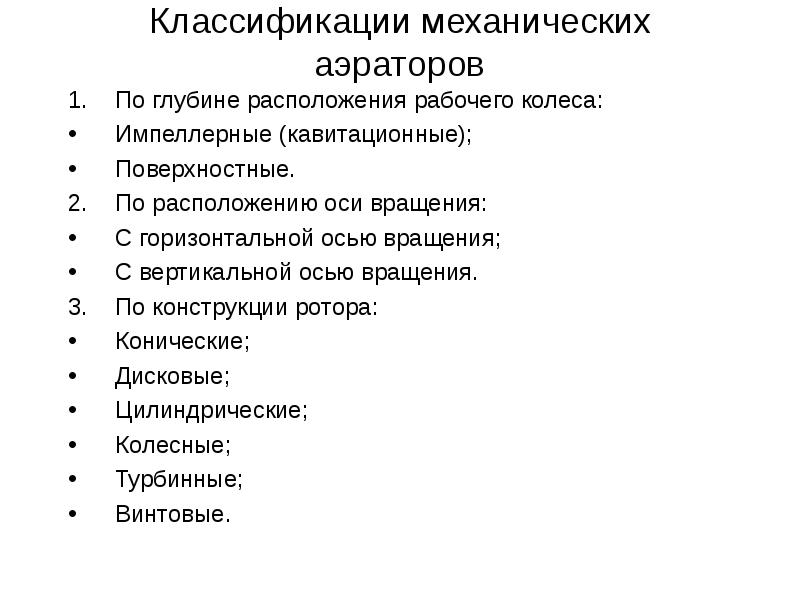

Классификации механических аэраторов По глубине расположения рабочего колеса: Импеллерные (кавитационные); Поверхностные. По расположению оси вращения: С горизонтальной осью вращения; С вертикальной осью вращения. По конструкции ротора: Конические; Дисковые; Цилиндрические; Колесные; Турбинные; Винтовые.

Слайд 8

Описание слайда:

Комбинированные системы аэрации Характеризуются сочетанием пневматических и механических аэраторов. При этом различают два основных типа таких сочетаний: Пневматические аэраторы служат для подачи воздуха в воду, а механические – для его диспергирования и перемешивания содержимого сооружения биохимической очистки сточных вод; Пневматические аэраторы служат для диспергирования воздуха, а механические – для его подвода к пневматическим и турбулизации потока сточной воды.

Слайд 9

Описание слайда:

Основы расчета систем аэрации

Слайд 10

Описание слайда:

Пневматическая система аэрации

Слайд 11

Описание слайда:

Удельный расход воздуха

Слайд 12

Описание слайда:

Коэффициент, учитывающий температуру сточных вод

Слайд 13

Описание слайда:

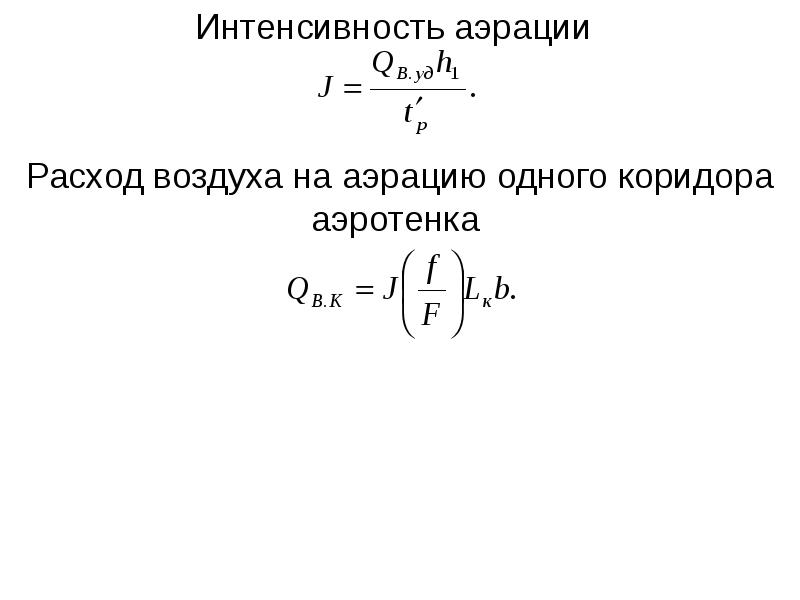

Интенсивность аэрации

Слайд 14

Описание слайда:

Механическая система аэрации

Слайд 15

Описание слайда:

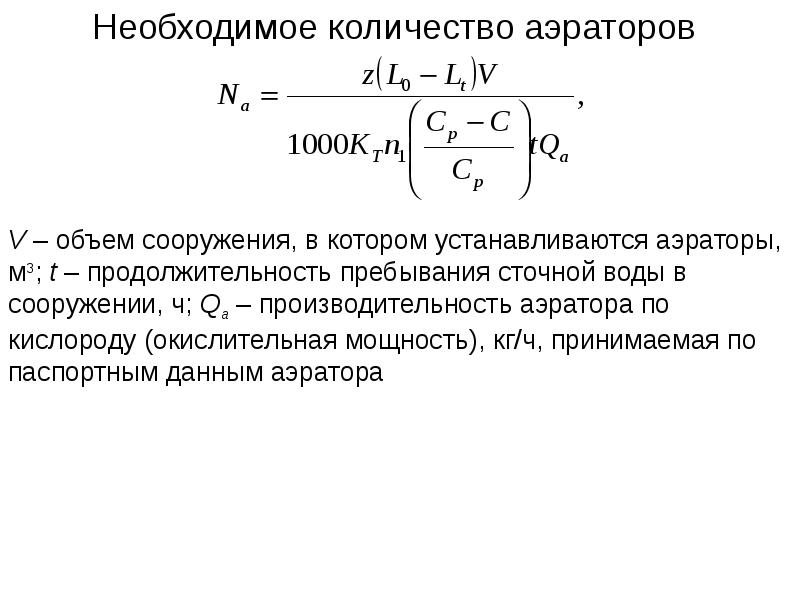

Необходимое количество аэраторов

Слайд 16

Описание слайда:

Комбинированная система аэрации

Слайд 17

Описание слайда:

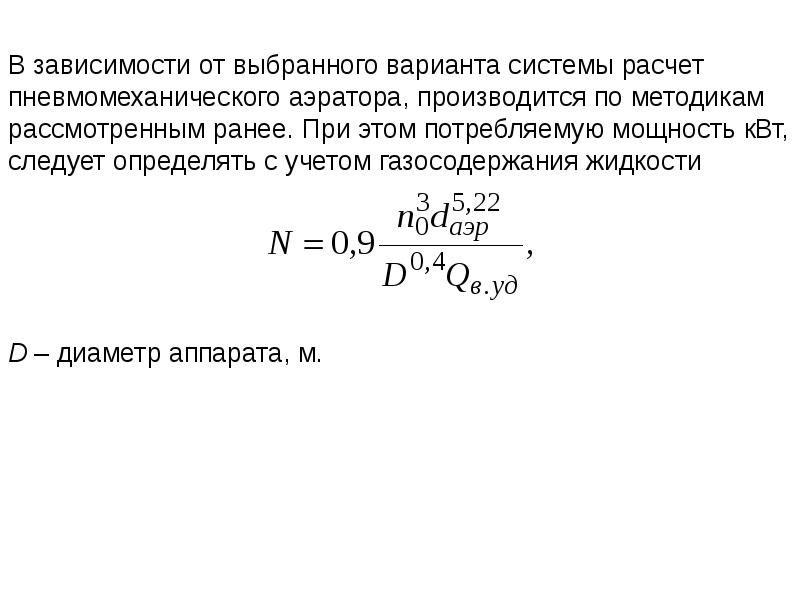

В зависимости от выбранного варианта системы расчет пневмомеханического аэратора, производится по методикам рассмотренным ранее. При этом потребляемую мощность кВт, следует определять с учетом газосодержания жидкости
