🗊Презентация Алкены. Полиэтилен

АлкенЫ. ПОлиэтилен Презентацию подготовил студент группы 9П-11 Ковалёв Константин

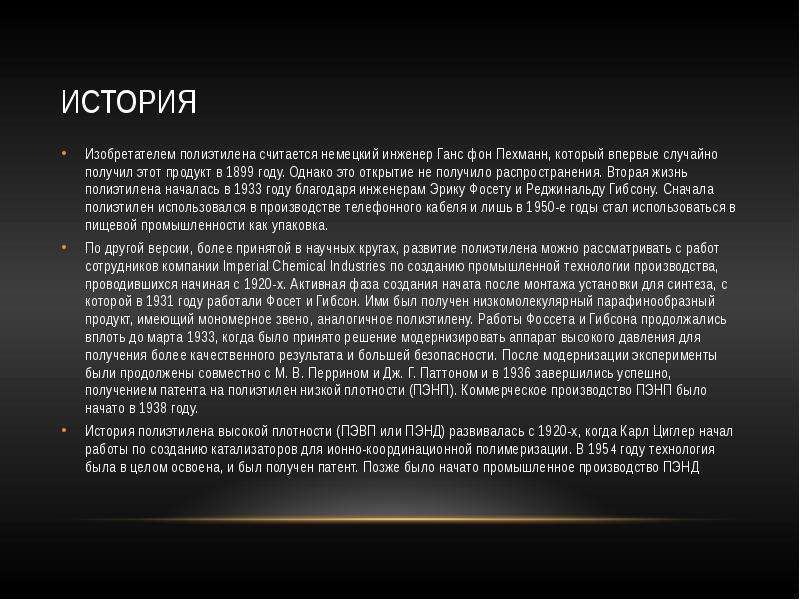

История Изобретателем полиэтилена считается немецкий инженер Ганс фон Пехманн, который впервые случайно получил этот продукт в 1899 году. Однако это открытие не получило распространения. Вторая жизнь полиэтилена началась в 1933 году благодаря инженерам Эрику Фосету и Реджинальду Гибсону. Сначала полиэтилен использовался в производстве телефонного кабеля и лишь в 1950-е годы стал использоваться в пищевой промышленности как упаковка. По другой версии, более принятой в научных кругах, развитие полиэтилена можно рассматривать с работ сотрудников компании Imperial Chemical Industries по созданию промышленной технологии производства, проводившихся начиная с 1920-х. Активная фаза создания начата после монтажа установки для синтеза, с которой в 1931 году работали Фосет и Гибсон. Ими был получен низкомолекулярный парафинообразный продукт, имеющий мономерное звено, аналогичное полиэтилену. Работы Фоссета и Гибсона продолжались вплоть до марта 1933, когда было принято решение модернизировать аппарат высокого давления для получения более качественного результата и большей безопасности. После модернизации эксперименты были продолжены совместно с М. В. Перрином и Дж. Г. Паттоном и в 1936 завершились успешно, получением патента на полиэтилен низкой плотности (ПЭНП). Коммерческое производство ПЭНП было начато в 1938 году. История полиэтилена высокой плотности (ПЭВП или ПЭНД) развивалась с 1920-х, когда Карл Циглер начал работы по созданию катализаторов для ионно-координационной полимеризации. В 1954 году технология была в целом освоена, и был получен патент. Позже было начато промышленное производство ПЭНД

Физические свойства Физические свойства полиэтилена находятся в сильной зависимости от его вида. Менее плотный полиэтилен высокого давления более мягкий, чем полиэтилен низкого давления. Он более эластичный, меньше страдает от разрывов и проколов, однако имеет более низкую температуру плавления. Полиэтилен низкого давления более твердый и прочный ввиду более высокой плотности. Цвет: от прозрачного до белого в зависимости от толщины Запах: не имеет Эластичность: высокая Температура плавления, 0С: полиэтилен высокого давления - +103-110; полиэтилен низкого давления - +125-132

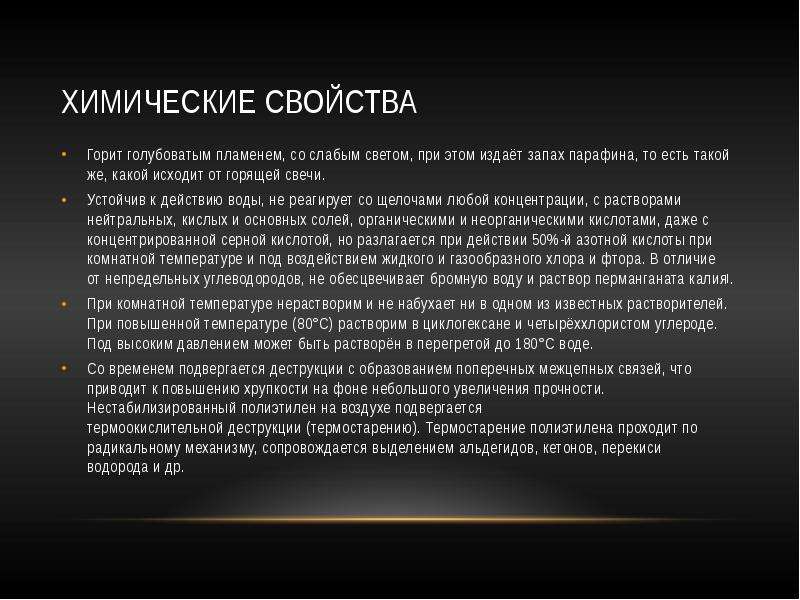

Химические свойства Горит голубоватым пламенем, со слабым светом, при этом издаёт запах парафина, то есть такой же, какой исходит от горящей свечи. Устойчив к действию воды, не реагирует со щелочами любой концентрации, с растворами нейтральных, кислых и основных солей, органическими и неорганическими кислотами, даже с концентрированной серной кислотой, но разлагается при действии 50%-й азотной кислоты при комнатной температуре и под воздействием жидкого и газообразного хлора и фтора. В отличие от непредельных углеводородов, не обесцвечивает бромную воду и раствор перманганата калия]. При комнатной температуре нерастворим и не набухает ни в одном из известных растворителей. При повышенной температуре (80°C) растворим в циклогексане и четырёххлористом углероде. Под высоким давлением может быть растворён в перегретой до 180°C воде. Со временем подвергается деструкции с образованием поперечных межцепных связей, что приводит к повышению хрупкости на фоне небольшого увеличения прочности. Нестабилизированный полиэтилен на воздухе подвергается термоокислительной деструкции (термостарению). Термостарение полиэтилена проходит по радикальному механизму, сопровождается выделением альдегидов, кетонов, перекиси водорода и др.

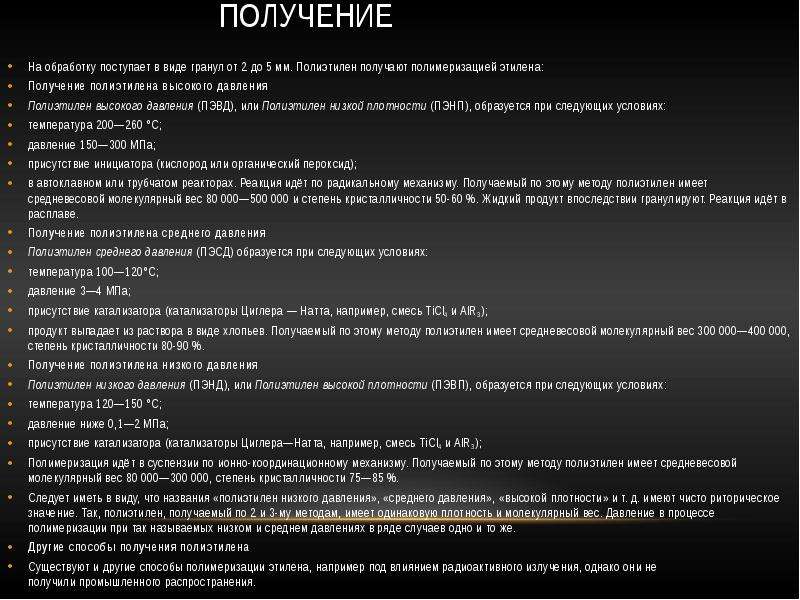

Получение На обработку поступает в виде гранул от 2 до 5 мм. Полиэтилен получают полимеризацией этилена: Получение полиэтилена высокого давления Полиэтилен высокого давления (ПЭВД), или Полиэтилен низкой плотности (ПЭНП), образуется при следующих условиях: температура 200—260 °C; давление 150—300 МПа; присутствие инициатора (кислород или органический пероксид); в автоклавном или трубчатом реакторах. Реакция идёт по радикальному механизму. Получаемый по этому методу полиэтилен имеет средневесовой молекулярный вес 80 000—500 000 и степень кристалличности 50-60 %. Жидкий продукт впоследствии гранулируют. Реакция идёт в расплаве. Получение полиэтилена среднего давления Полиэтилен среднего давления (ПЭСД) образуется при следующих условиях: температура 100—120°C; давление 3—4 МПа; присутствие катализатора (катализаторы Циглера — Натта, например, смесь TiCl4 и AlR3); продукт выпадает из раствора в виде хлопьев. Получаемый по этому методу полиэтилен имеет средневесовой молекулярный вес 300 000—400 000, степень кристалличности 80-90 %. Получение полиэтилена низкого давления Полиэтилен низкого давления (ПЭНД), или Полиэтилен высокой плотности (ПЭВП), образуется при следующих условиях: температура 120—150 °C; давление ниже 0,1—2 МПа; присутствие катализатора (катализаторы Циглера—Натта, например, смесь TiCl4 и AlR3); Полимеризация идёт в суспензии по ионно-координационному механизму. Получаемый по этому методу полиэтилен имеет средневесовой молекулярный вес 80 000—300 000, степень кристалличности 75—85 %. Следует иметь в виду, что названия «полиэтилен низкого давления», «среднего давления», «высокой плотности» и т. д. имеют чисто риторическое значение. Так, полиэтилен, получаемый по 2 и 3-му методам, имеет одинаковую плотность и молекулярный вес. Давление в процессе полимеризации при так называемых низком и среднем давлениях в ряде случаев одно и то же. Другие способы получения полиэтилена Существуют и другие способы полимеризации этилена, например под влиянием радиоактивного излучения, однако они не получили промышленного распространения.

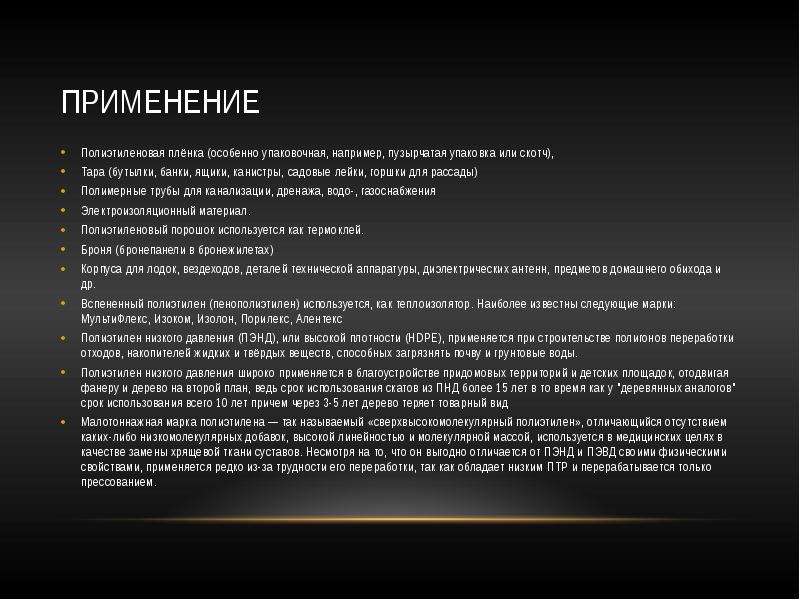

Применение Полиэтиленовая плёнка (особенно упаковочная, например, пузырчатая упаковка или скотч), Тара (бутылки, банки, ящики, канистры, садовые лейки, горшки для рассады) Полимерные трубы для канализации, дренажа, водо-, газоснабжения Электроизоляционный материал. Полиэтиленовый порошок используется как термоклей. Броня (бронепанели в бронежилетах) Корпуса для лодок, вездеходов, деталей технической аппаратуры, диэлектрических антенн, предметов домашнего обихода и др. Вспененный полиэтилен (пенополиэтилен) используется, как теплоизолятор. Наиболее известны следующие марки: МультиФлекс, Изоком, Изолон, Порилекс, Алентекс Полиэтилен низкого давления (ПЭНД), или высокой плотности (HDPE), применяется при строительстве полигонов переработки отходов, накопителей жидких и твёрдых веществ, способных загрязнять почву и грунтовые воды. Полиэтилен низкого давления широко применяется в благоустройстве придомовых территорий и детских площадок, отодвигая фанеру и дерево на второй план, ведь срок использования скатов из ПНД более 15 лет в то время как у "деревянных аналогов" срок использования всего 10 лет причем через 3-5 лет дерево теряет товарный вид Малотоннажная марка полиэтилена — так называемый «сверхвысокомолекулярный полиэтилен», отличающийся отсутствием каких-либо низкомолекулярных добавок, высокой линейностью и молекулярной массой, используется в медицинских целях в качестве замены хрящевой ткани суставов. Несмотря на то, что он выгодно отличается от ПЭНД и ПЭВД своими физическими свойствами, применяется редко из-за трудности его переработки, так как обладает низким ПТР и перерабатывается только прессованием.

Спасибо за просмотр!
