Архитектурная акустика Лекция №3

Слайд 2

Описание слайда:

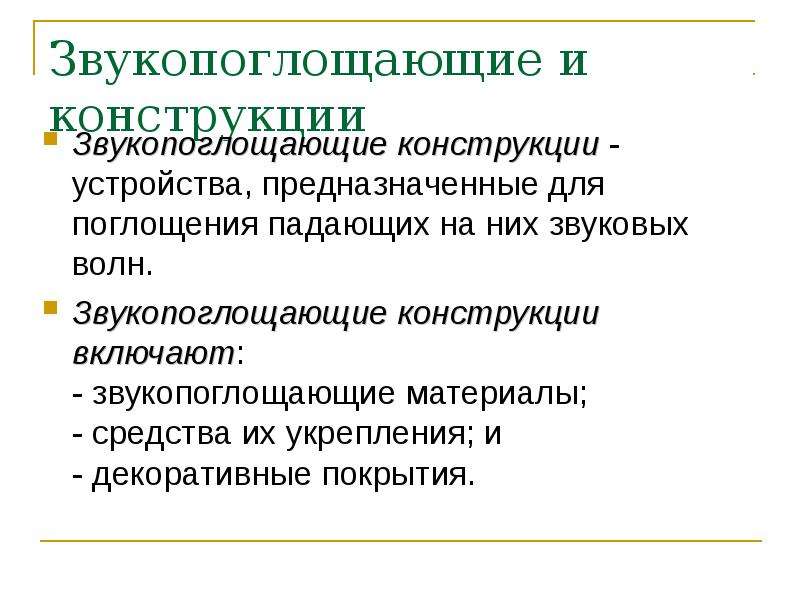

Звукопоглощающие и конструкции Звукопоглощающие конструкции - устройства, предназначенные для поглощения падающих на них звуковых волн. Звукопоглощающие конструкции включают: - звукопоглощающие материалы; - средства их укрепления; и - декоративные покрытия.

Слайд 3

Описание слайда:

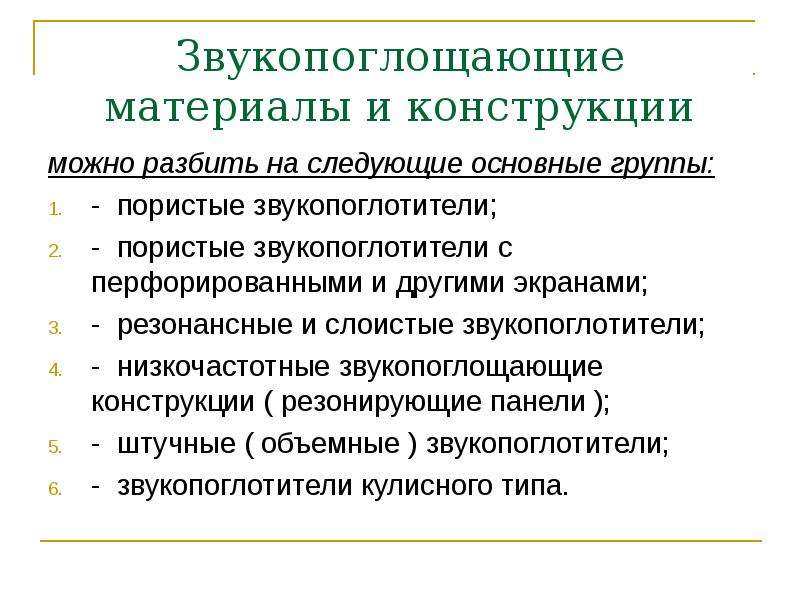

Звукопоглощающие материалы и конструкции можно разбить на следующие основные группы: - пористые звукопоглотители; - пористые звукопоглотители с перфорированными и другими экранами; - резонансные и слоистые звукопоглотители; - низкочастотные звукопоглощающие конструкции ( резонирующие панели ); - штучные ( объемные ) звукопоглотители; - звукопоглотители кулисного типа.

Слайд 4

Описание слайда:

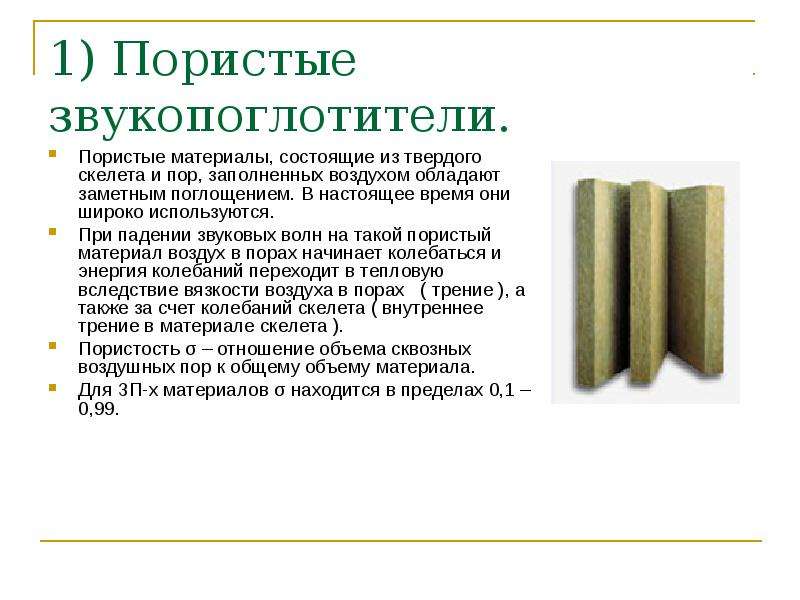

1) Пористые звукопоглотители. Пористые материалы, состоящие из твердого скелета и пор, заполненных воздухом обладают заметным поглощением. В настоящее время они широко используются. При падении звуковых волн на такой пористый материал воздух в порах начинает колебаться и энергия колебаний переходит в тепловую вследствие вязкости воздуха в порах ( трение ), а также за счет колебаний скелета ( внутреннее трение в материале скелета ). Пористость σ – отношение объема сквозных воздушных пор к общему объему материала. Для ЗП-х материалов σ находится в пределах 0,1 – 0,99.

Слайд 5

Описание слайда:

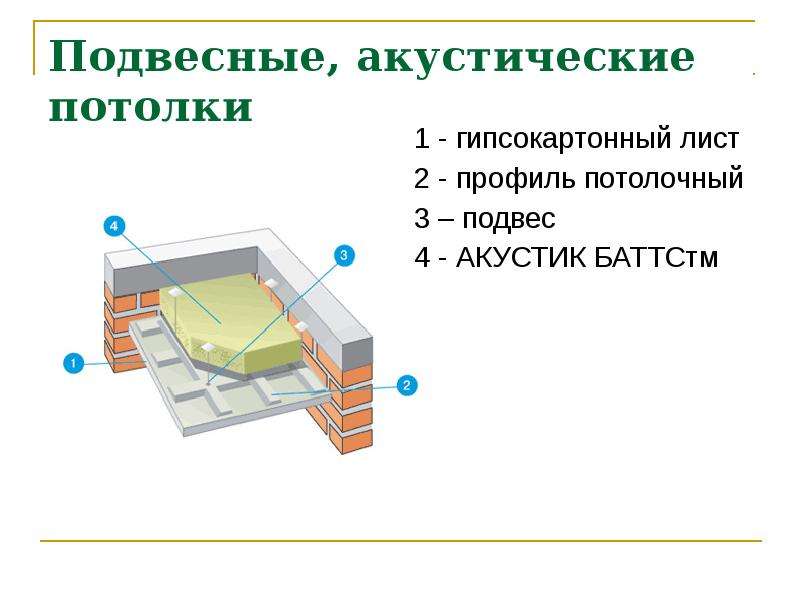

Подвесные, акустические потолки 1 - гипсокартонный лист 2 - профиль потолочный 3 – подвес 4 - АКУСТИК БАТТСтм

Слайд 6

Описание слайда:

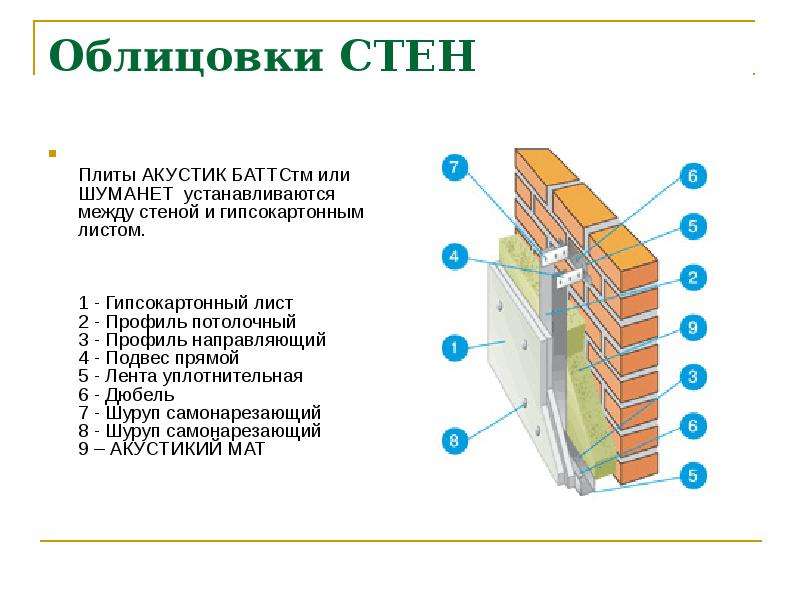

Облицовки СТЕН Плиты АКУСТИК БАТТСтм или ШУМАНЕТ устанавливаются между стеной и гипсокартонным листом. 1 - Гипсокартонный лист 2 - Профиль потолочный 3 - Профиль направляющий 4 - Подвес прямой 5 - Лента уплотнительная 6 - Дюбель 7 - Шуруп самонарезающий 8 - Шуруп самонарезающий 9 – АКУСТИКИЙ МАТ

Слайд 7

Описание слайда:

Звукоизоляция пола Составные части плавающего пола: 1. плиты из железобетона; 2. плиты из жесткой минеральной ваты ROCKWOOL ФЛОР БАТТС™; 3. бетонной стяжки; 4. полового покрытия.

Слайд 8

Описание слайда:

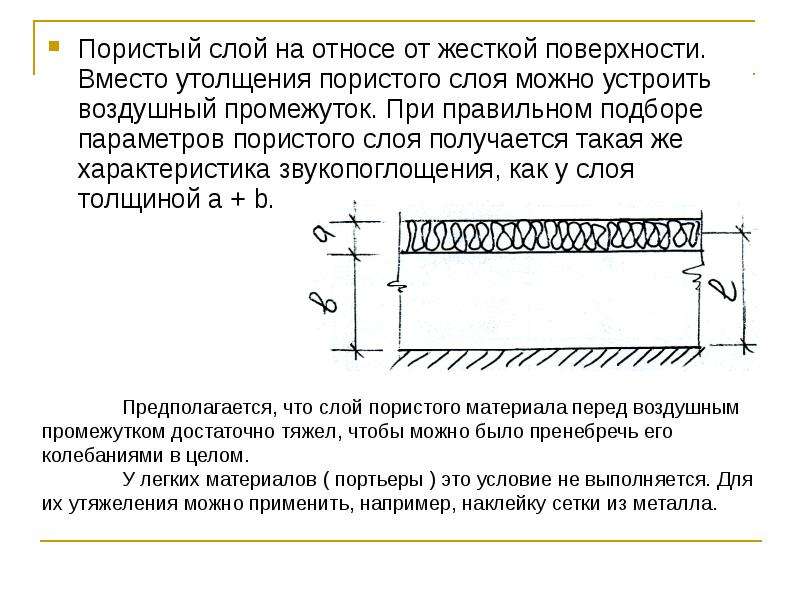

Пористый слой на относе от жесткой поверхности. Вместо утолщения пористого слоя можно устроить воздушный промежуток. При правильном подборе параметров пористого слоя получается такая же характеристика звукопоглощения, как у слоя толщиной a + b. Пористый слой на относе от жесткой поверхности. Вместо утолщения пористого слоя можно устроить воздушный промежуток. При правильном подборе параметров пористого слоя получается такая же характеристика звукопоглощения, как у слоя толщиной a + b.

Слайд 9

Описание слайда:

Студия звукозаписи. панели Mappysil

Слайд 10

Описание слайда:

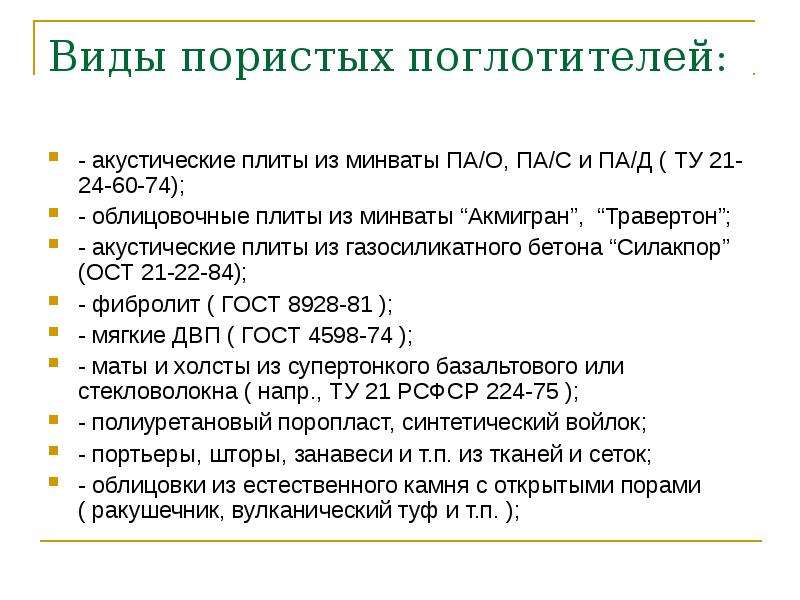

Виды пористых поглотителей: - акустические плиты из минваты ПА/О, ПА/С и ПА/Д ( ТУ 21-24-60-74); - облицовочные плиты из минваты “Акмигран”, “Травертон”; - акустические плиты из газосиликатного бетона “Силакпор” (ОСТ 21-22-84); - фибролит ( ГОСТ 8928-81 ); - мягкие ДВП ( ГОСТ 4598-74 ); - маты и холсты из супертонкого базальтового или стекловолокна ( напр., ТУ 21 РСФСР 224-75 ); - полиуретановый поропласт, синтетический войлок; - портьеры, шторы, занавеси и т.п. из тканей и сеток; - облицовки из естественного камня с открытыми порами ( ракушечник, вулканический туф и т.п. );

Слайд 11

Описание слайда:

2) Пористые звукопоглотители с перфорированным и другими экранами. Экран может быть в виде перфорированных листов металла, фанеры, пластика, литых гипсовых плит, реек из дерева и др.

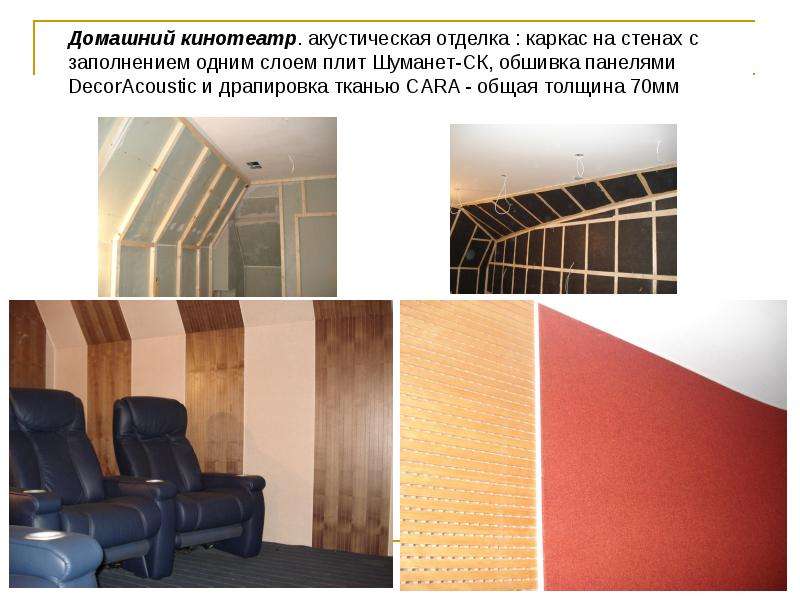

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

ОТДЕЛКА ЗВУКОПОГЛАЩАЮЩИМИ МАТЕРИАЛАМИ МУЗЫКАЛЬНЫХ КОМНАТ

Слайд 14

Описание слайда:

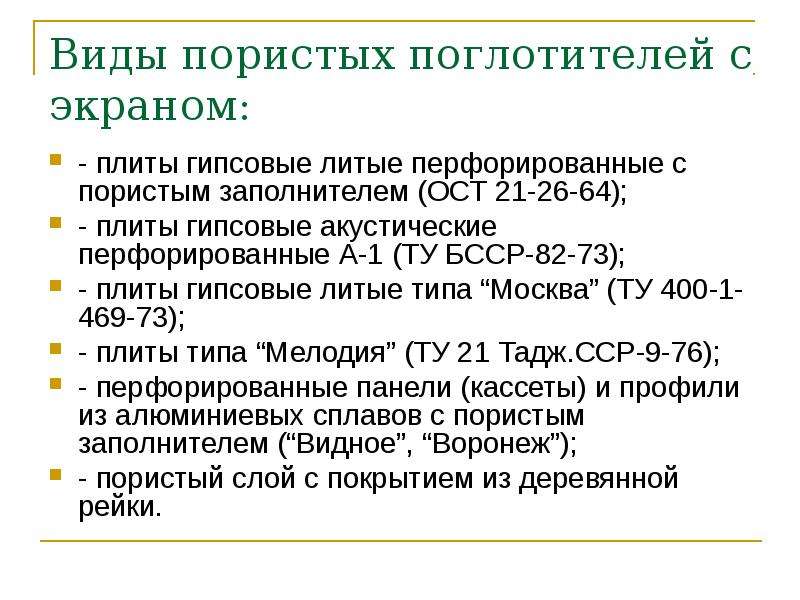

Виды пористых поглотителей с экраном: - плиты гипсовые литые перфорированные с пористым заполнителем (ОСТ 21-26-64); - плиты гипсовые акустические перфорированные А-1 (ТУ БССР-82-73); - плиты гипсовые литые типа “Москва” (ТУ 400-1- 469-73); - плиты типа “Мелодия” (ТУ 21 Тадж.ССР-9-76); - перфорированные панели (кассеты) и профили из алюминиевых сплавов с пористым заполнителем (“Видное”, “Воронеж”); - пористый слой с покрытием из деревянной рейки.

Слайд 15

Описание слайда:

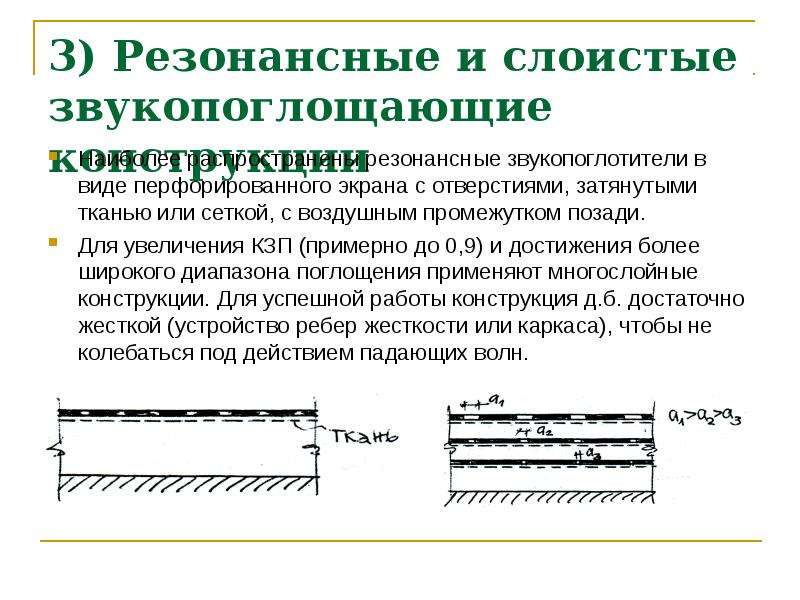

3) Резонансные и слоистые звукопоглощающие конструкции Наиболее распространены резонансные звукопоглотители в виде перфорированного экрана с отверстиями, затянутыми тканью или сеткой, с воздушным промежутком позади. Для увеличения КЗП (примерно до 0,9) и достижения более широкого диапазона поглощения применяют многослойные конструкции. Для успешной работы конструкция д.б. достаточно жесткой (устройство ребер жесткости или каркаса), чтобы не колебаться под действием падающих волн.

Слайд 16

Описание слайда:

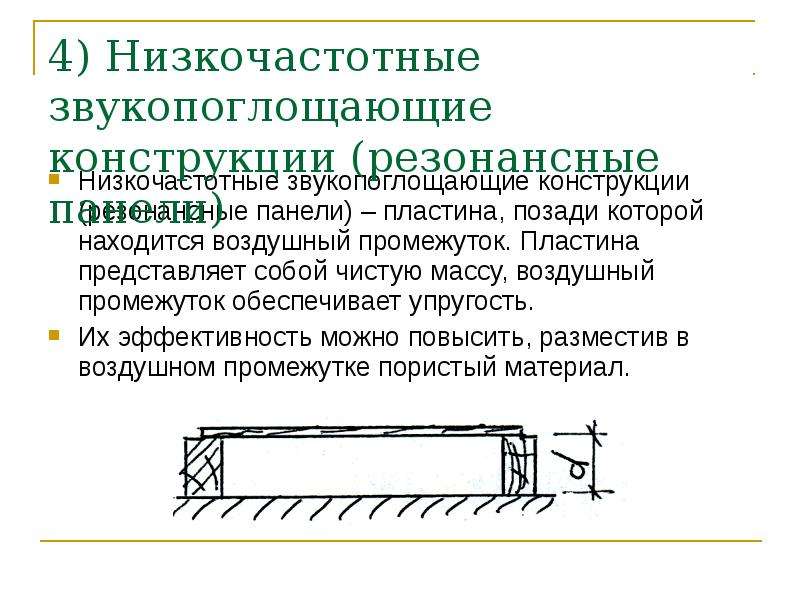

4) Низкочастотные звукопоглощающие конструкции (резонансные панели) Низкочастотные звукопоглощающие конструкции (резонансные панели) – пластина, позади которой находится воздушный промежуток. Пластина представляет собой чистую массу, воздушный промежуток обеспечивает упругость. Их эффективность можно повысить, разместив в воздушном промежутке пористый материал.

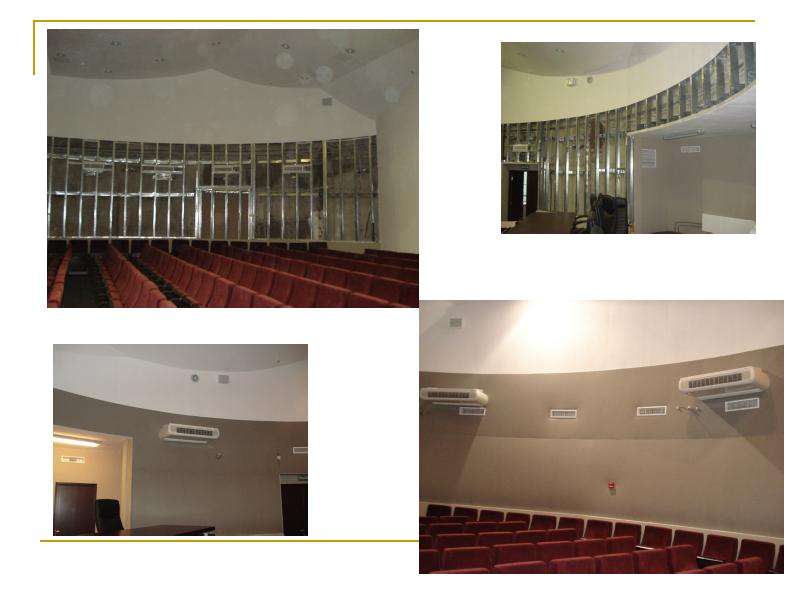

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

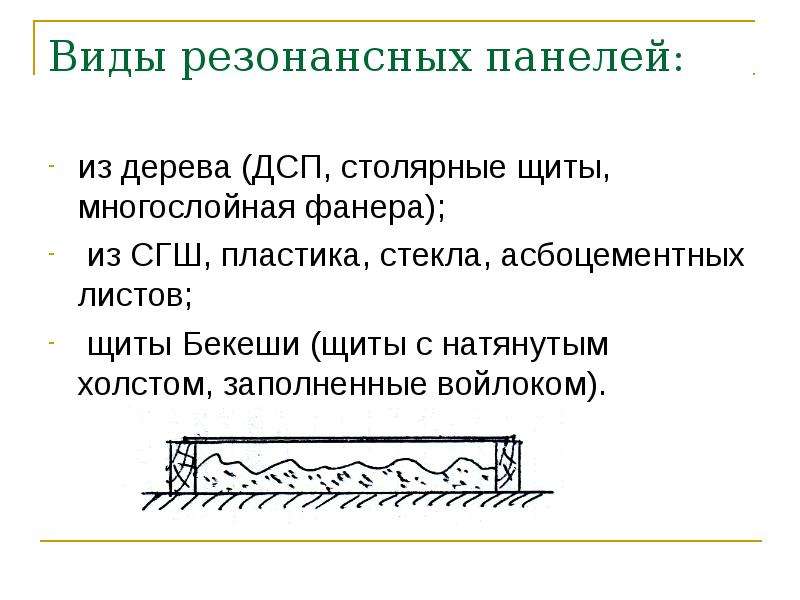

Виды резонансных панелей: из дерева (ДСП, столярные щиты, многослойная фанера); из СГШ, пластика, стекла, асбоцементных листов; щиты Бекеши (щиты с натянутым холстом, заполненные войлоком).

Слайд 19

Описание слайда:

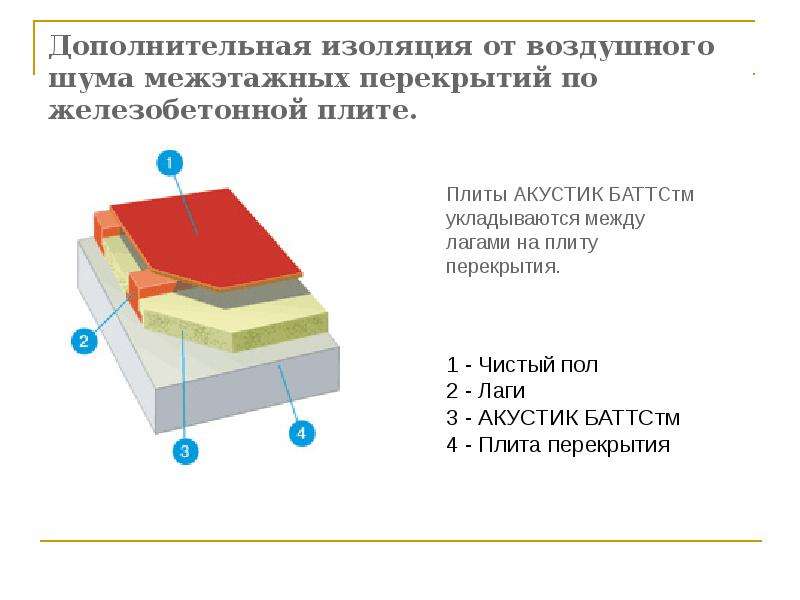

Дополнительная изоляция от воздушного шума межэтажных перекрытий по железобетонной плите.

Слайд 20

Описание слайда:

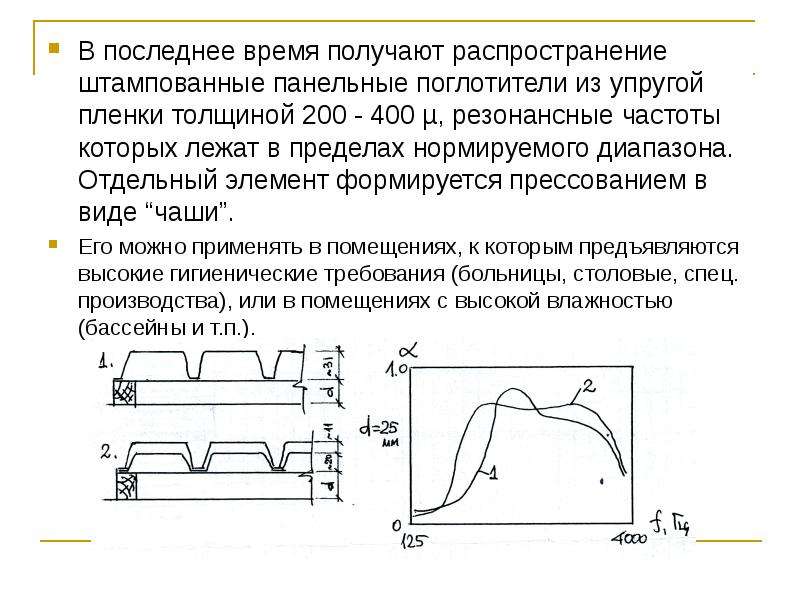

В последнее время получают распространение штампованные панельные поглотители из упругой пленки толщиной 200 - 400 µ, резонансные частоты которых лежат в пределах нормируемого диапазона. Отдельный элемент формируется прессованием в виде “чаши”. В последнее время получают распространение штампованные панельные поглотители из упругой пленки толщиной 200 - 400 µ, резонансные частоты которых лежат в пределах нормируемого диапазона. Отдельный элемент формируется прессованием в виде “чаши”. Его можно применять в помещениях, к которым предъявляются высокие гигиенические требования (больницы, столовые, спец. производства), или в помещениях с высокой влажностью (бассейны и т.п.).

Слайд 21

Описание слайда:

5)Штучные звукопоглотители Явление дифракции приводит к тому, что возле колеблющихся элементов возникают колебания граничных участков, приводящие к дополнительному поглощению. Поэтому применение звукопоглотителей отдельными участками ( соизмеримыми с длиной волны ) – штуками – экономически более выгодно, чем сплошная облицовка. Штучные или объемные поглотители выполняют в виде выпуклых тел – шаров, цилиндров, конусов и т.п., подвешиваемых к потолку помещений или размещаемых на стенах. Внутри объемные элементы заполняются пористым материалом. Люди, мебель, обстановка, оборудование – тоже являются своеобразными объемными поглотителями.

Слайд 22

Описание слайда:

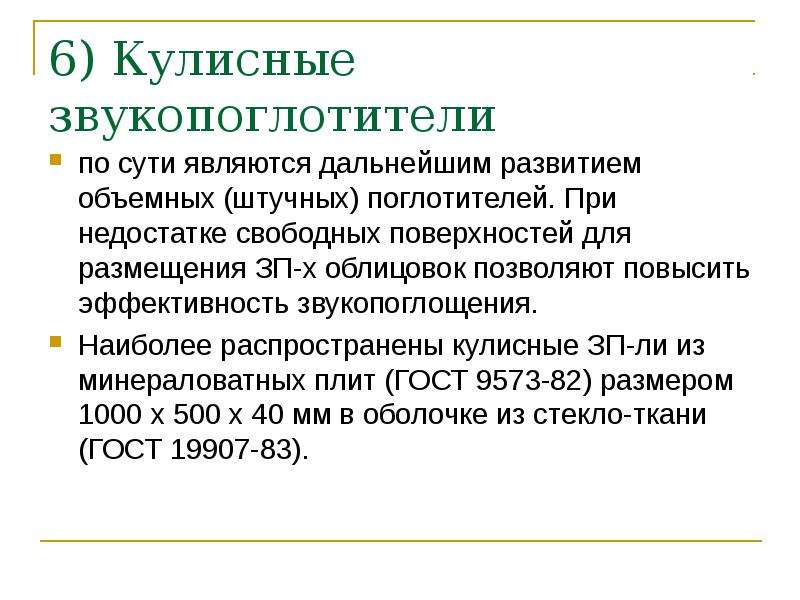

6) Кулисные звукопоглотители по сути являются дальнейшим развитием объемных (штучных) поглотителей. При недостатке свободных поверхностей для размещения ЗП-х облицовок позволяют повысить эффективность звукопоглощения. Наиболее распространены кулисные ЗП-ли из минераловатных плит (ГОСТ 9573-82) размером 1000 х 500 х 40 мм в оболочке из стекло-ткани (ГОСТ 19907-83).

Слайд 23

Описание слайда:

Ведущие торговые марки звукопоглощающих материалов и конструкций, представленных на российском рынке: · Ecophon (Швеция) - подвесные потолки, стеновые панели, штучные звукопоглотители на основе стекловолокна; · Akusto (Финляндия) - подвесные потолки на основе стекловолокна; · Rockfon (Дания) - подвесные потолки на основе базальтового волокна; · Шуманет БМ (Россия) - не обработанные звукопоглощающие панели на основе базальтового волокна; · Sound Lux (Россия) - стеновые панели из металлических перфорированных кассет и базальтово-волокнистых звукопоглотителей; · ТИГИ KNAUF (Россия) - перфорированные гипсокартонные потолочные панели ППГЗ; · AMF, OWA (Германия) - потолочные панели из различных волокнистых материалов; · MAPPY (Италия) - поролоновые пористые звукопоглощающие листы и маты с различной формой лицевой поверхности (для лучевого рассеивания отраженных волн).

Слайд 24

Описание слайда:

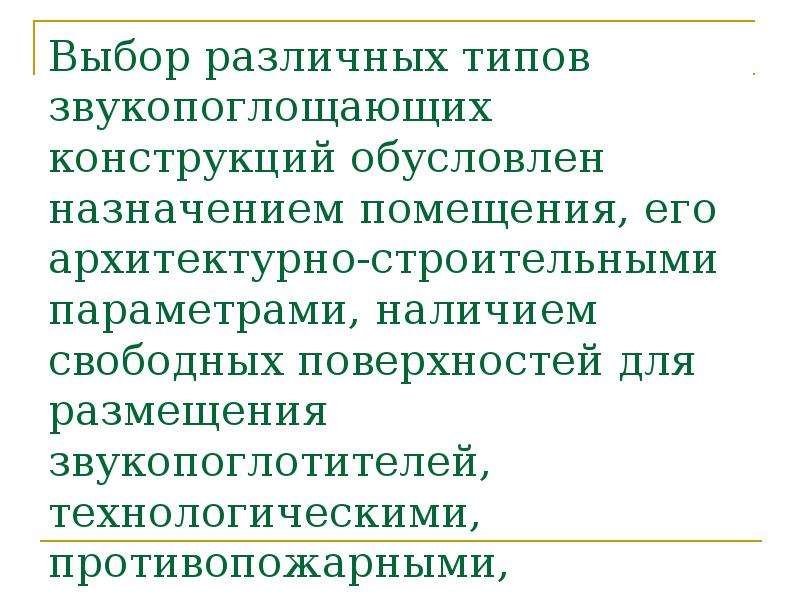

Выбор различных типов звукопоглощающих конструкций обусловлен назначением помещения, его архитектурно-строительными параметрами, наличием свободных поверхностей для размещения звукопоглотителей, технологическими, противопожарными, санитарно-гигиеническими и др. требованиями.
