Архитектурная акустика Лекция №4

Слайд 2

Описание слайда:

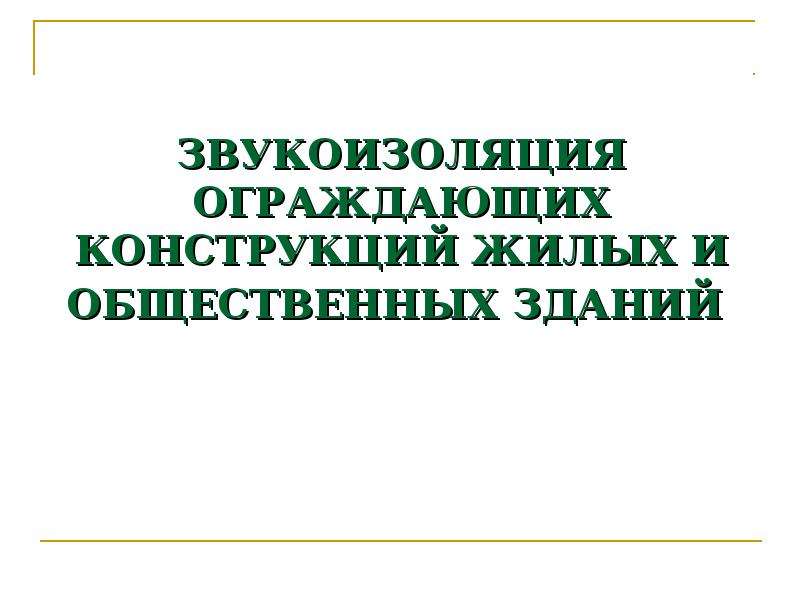

ЗВУКОИЗОЛЯЦИЯ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

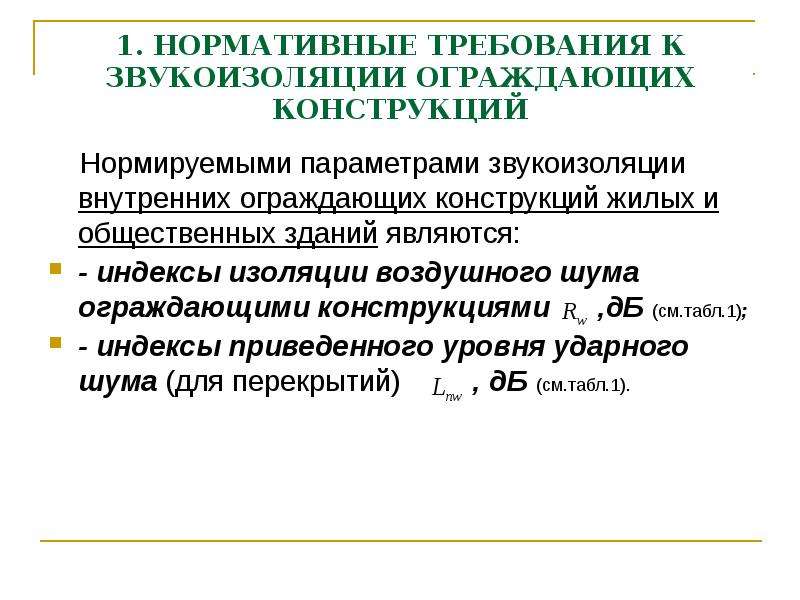

1. НОРМАТИВНЫЕ ТРЕБОВАНИЯ К ЗВУКОИЗОЛЯЦИИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ Нормируемыми параметрами звукоизоляции внутренних ограждающих конструкций жилых и общественных зданий являются: - индексы изоляции воздушного шума ограждающими конструкциями ,дБ (см.табл.1); - индексы приведенного уровня ударного шума (для перекрытий) , дБ (см.табл.1).

Слайд 5

Описание слайда:

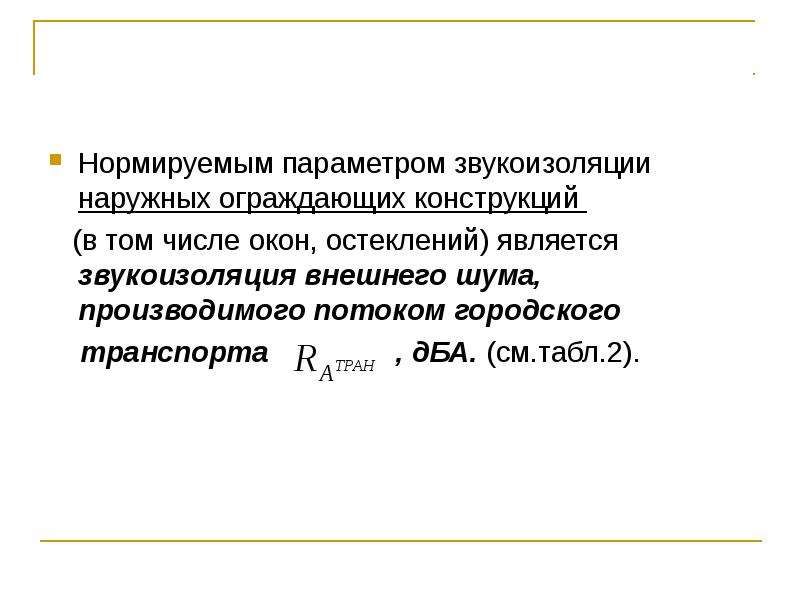

Нормируемым параметром звукоизоляции наружных ограждающих конструкций Нормируемым параметром звукоизоляции наружных ограждающих конструкций (в том числе окон, остеклений) является звукоизоляция внешнего шума, производимого потоком городского транспорта , дБА. (см.табл.2).

Слайд 6

Описание слайда:

Таблица 1. - Нормативные значения индексов изоляции воздушного шума внутренними ограждающими конструкциями и индексов приведенного уровня ударного шума для жилых, общественных зданий, а также для вспомогательных зданий производственных предприятий

Слайд 7

Описание слайда:

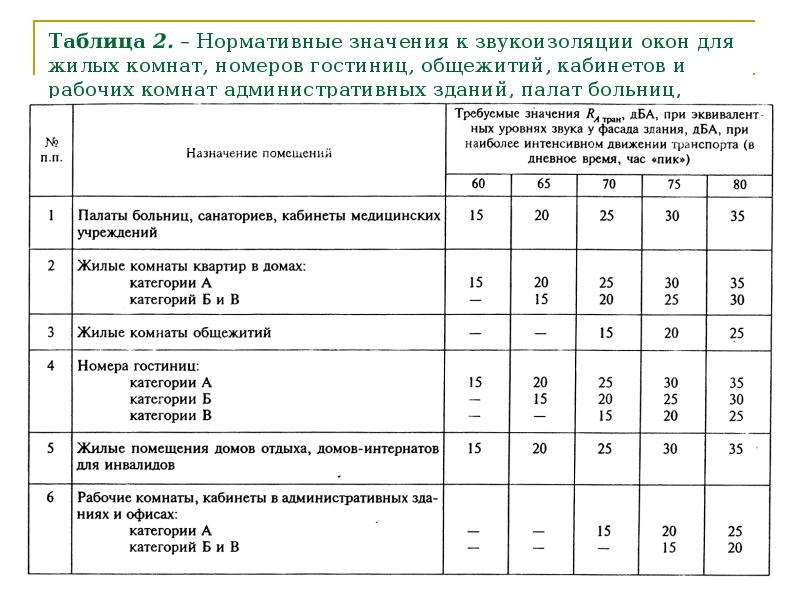

Таблица 2. – Нормативные значения к звукоизоляции окон для жилых комнат, номеров гостиниц, общежитий, кабинетов и рабочих комнат административных зданий, палат больниц, кабинетов врачей площадью до 25 м2

Слайд 8

Описание слайда:

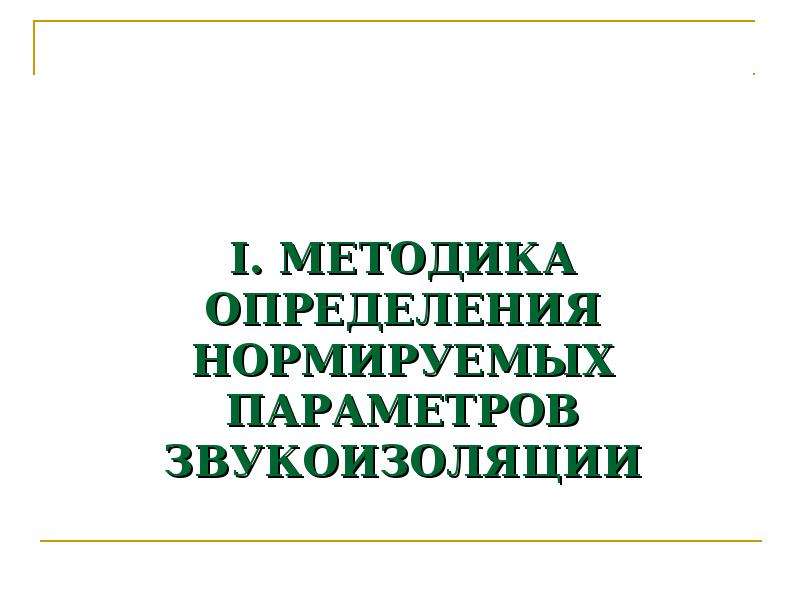

I. МЕТОДИКА ОПРЕДЕЛЕНИЯ НОРМИРУЕМЫХ ПАРАМЕТРОВ ЗВУКОИЗОЛЯЦИИ

Слайд 9

Описание слайда:

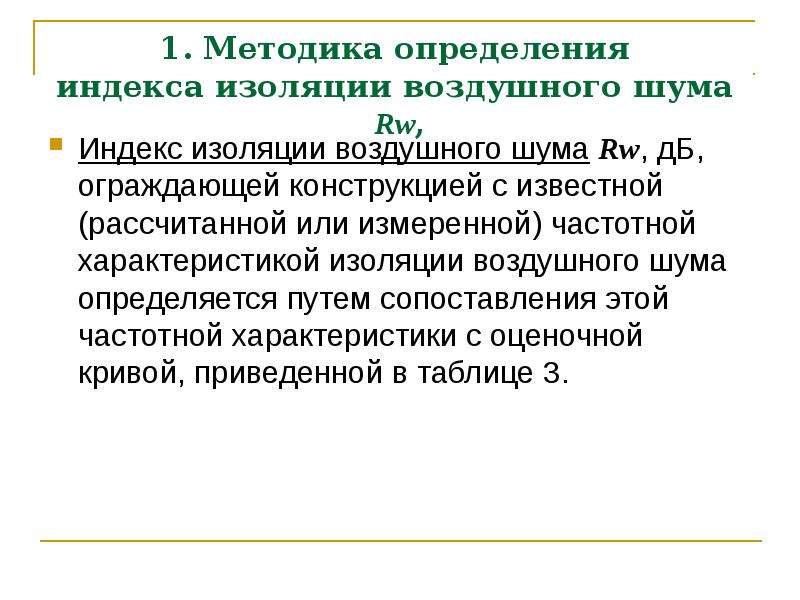

1. Методика определения индекса изоляции воздушного шума Rw, Индекс изоляции воздушного шума Rw, дБ, ограждающей конструкцией с известной (рассчитанной или измеренной) частотной характеристикой изоляции воздушного шума определяется путем сопоставления этой частотной характеристики с оценочной кривой, приведенной в таблице 3.

Слайд 10

Описание слайда:

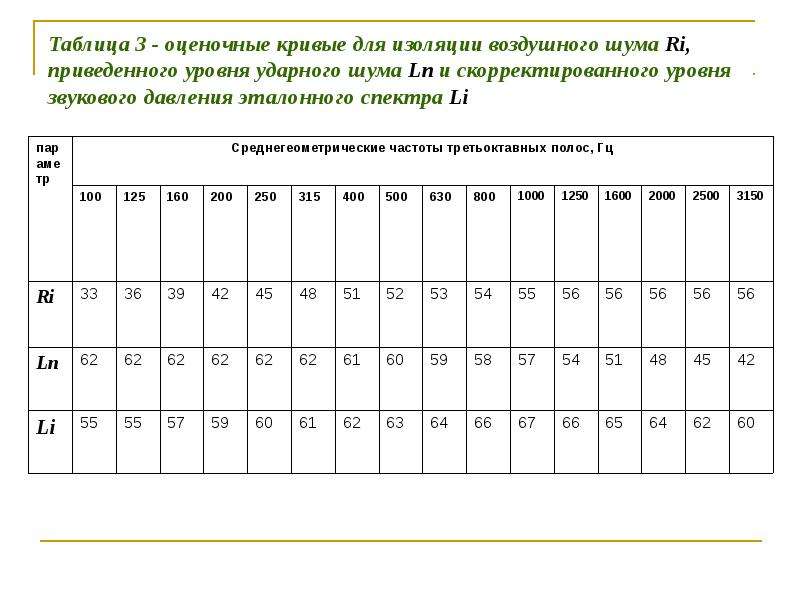

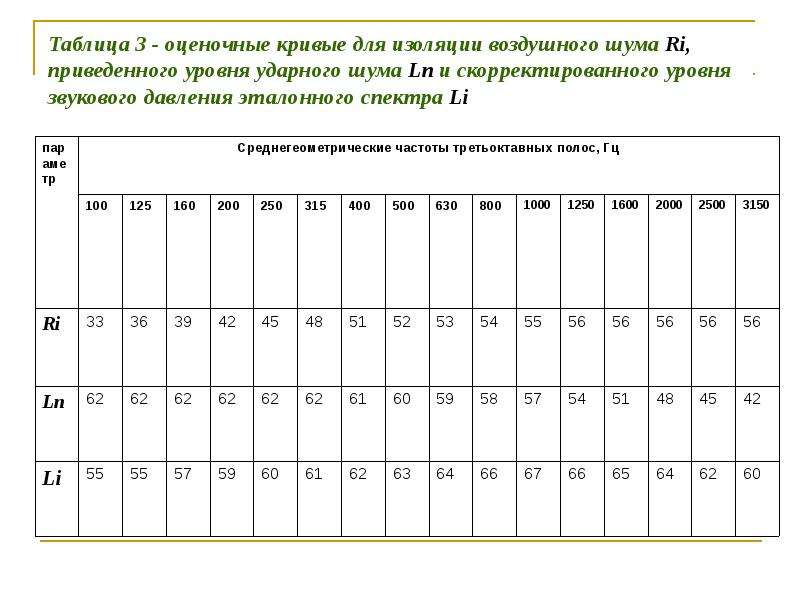

Таблица 3 - оценочные кривые для изоляции воздушного шума Ri, приведенного уровня ударного шума Ln и скорректированного уровня звукового давления эталонного спектра Li

Слайд 11

Описание слайда:

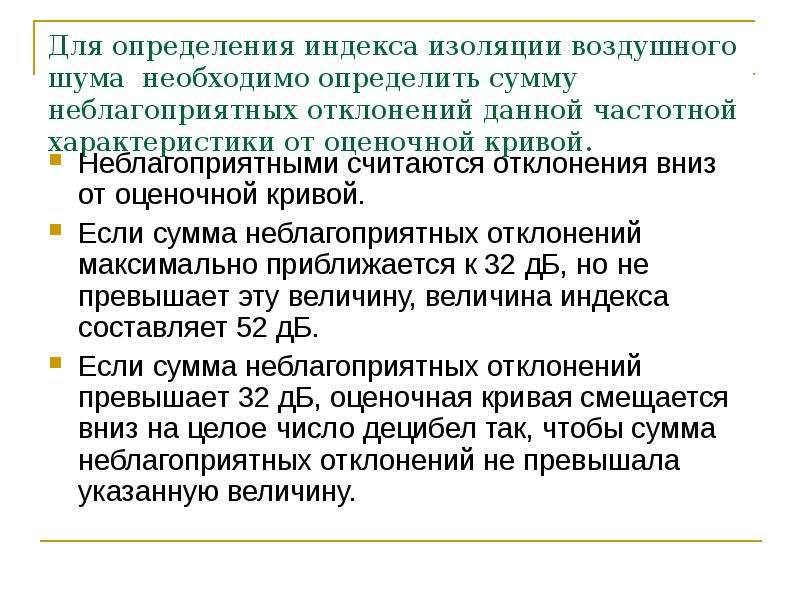

Для определения индекса изоляции воздушного шума необходимо определить сумму неблагоприятных отклонений данной частотной характеристики от оценочной кривой. Неблагоприятными считаются отклонения вниз от оценочной кривой. Если сумма неблагоприятных отклонений максимально приближается к 32 дБ, но не превышает эту величину, величина индекса составляет 52 дБ. Если сумма неблагоприятных отклонений превышает 32 дБ, оценочная кривая смещается вниз на целое число децибел так, чтобы сумма неблагоприятных отклонений не превышала указанную величину.

Слайд 12

Описание слайда:

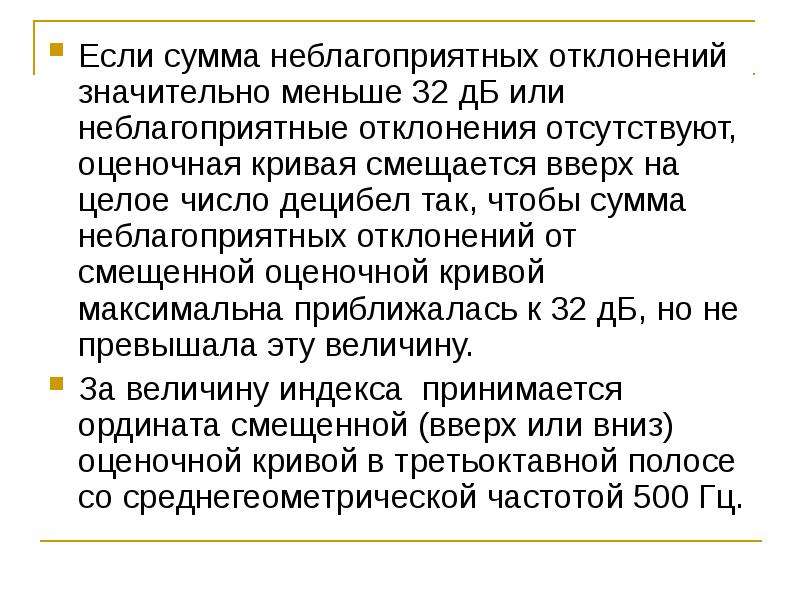

Если сумма неблагоприятных отклонений значительно меньше 32 дБ или неблагоприятные отклонения отсутствуют, оценочная кривая смещается вверх на целое число децибел так, чтобы сумма неблагоприятных отклонений от смещенной оценочной кривой максимальна приближалась к 32 дБ, но не превышала эту величину. Если сумма неблагоприятных отклонений значительно меньше 32 дБ или неблагоприятные отклонения отсутствуют, оценочная кривая смещается вверх на целое число децибел так, чтобы сумма неблагоприятных отклонений от смещенной оценочной кривой максимальна приближалась к 32 дБ, но не превышала эту величину. За величину индекса принимается ордината смещенной (вверх или вниз) оценочной кривой в третьоктавной полосе со среднегеометрической частотой 500 Гц.

Слайд 13

Описание слайда:

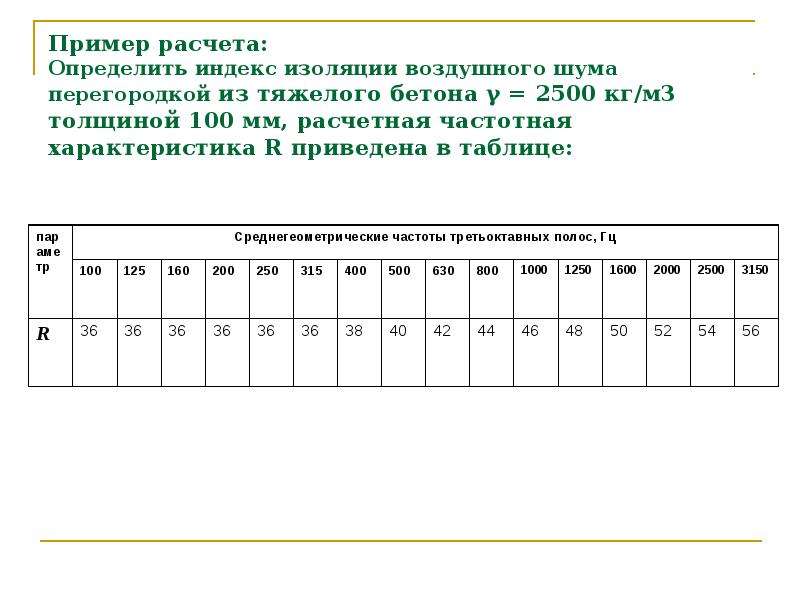

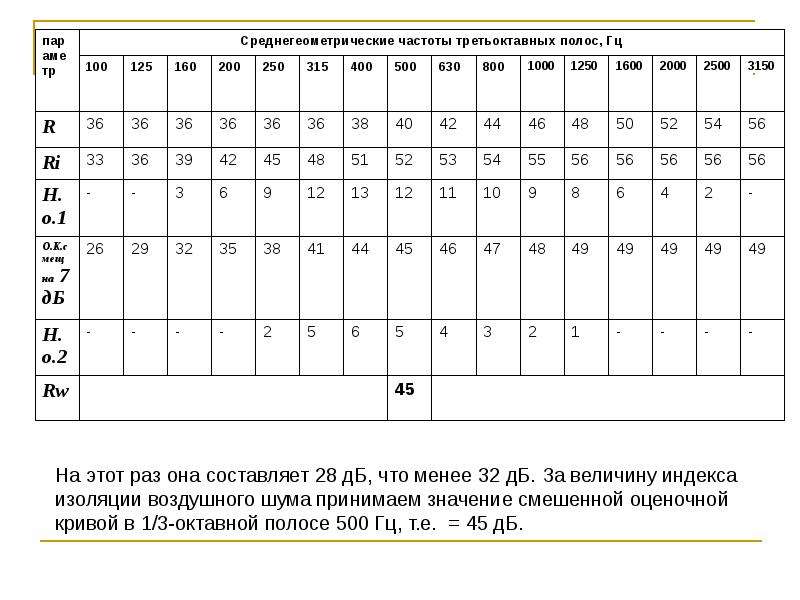

Пример расчета: Определить индекс изоляции воздушного шума перегородкой из тяжелого бетона γ = 2500 кг/м3 толщиной 100 мм, расчетная частотная характеристика R приведена в таблице:

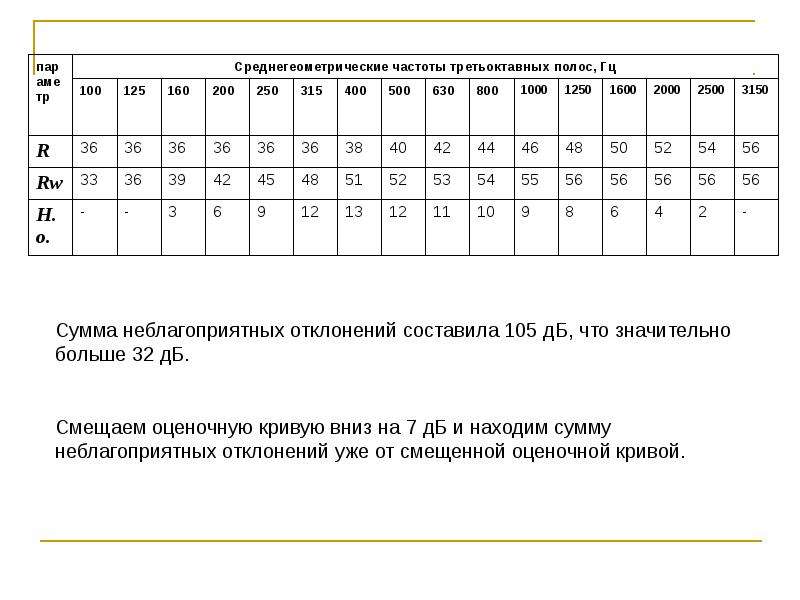

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

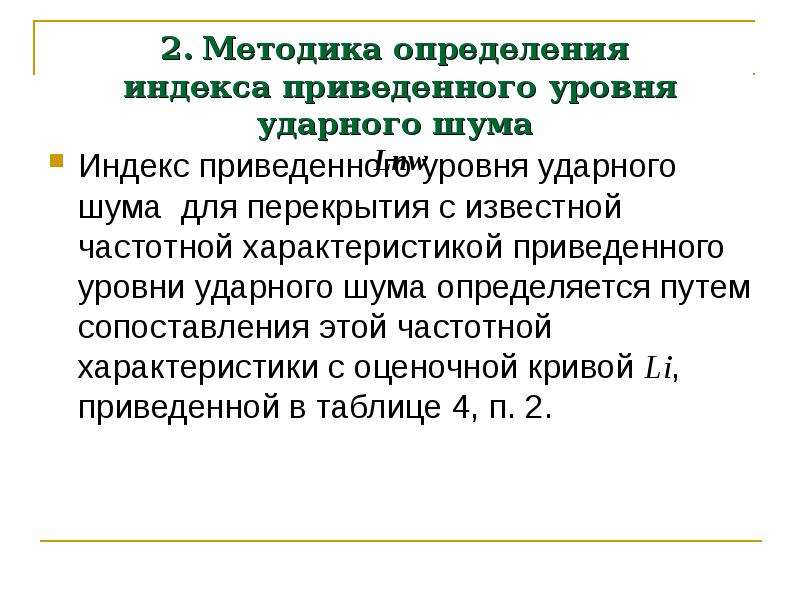

2. Методика определения индекса приведенного уровня ударного шума Lnw Индекс приведенного уровня ударного шума для перекрытия с известной частотной характеристикой приведенного уровни ударного шума определяется путем сопоставления этой частотной характеристики с оценочной кривой Li, приведенной в таблице 4, п. 2.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

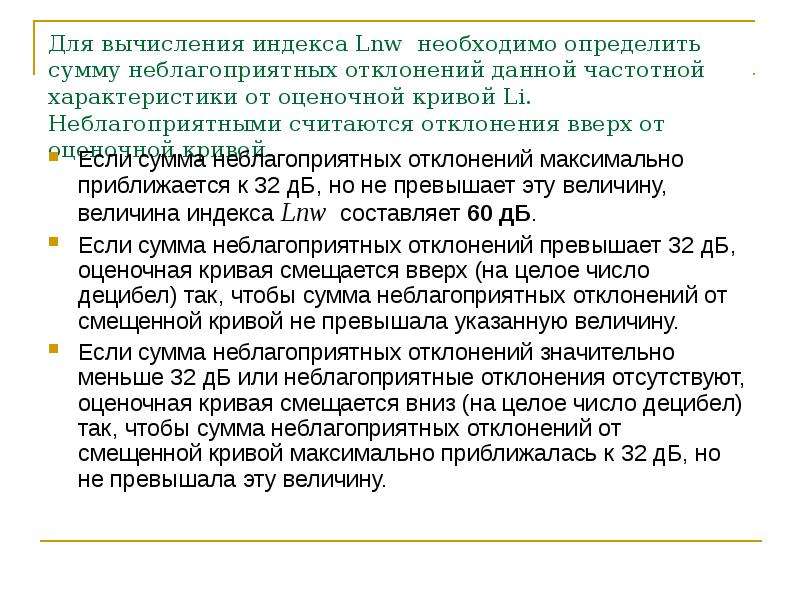

Для вычисления индекса Lnw необходимо определить сумму неблагоприятных отклонений данной частотной характеристики от оценочной кривой Li. Неблагоприятными считаются отклонения вверх от оценочной кривой. Если сумма неблагоприятных отклонений максимально приближается к 32 дБ, но не превышает эту величину, величина индекса Lnw составляет 60 дБ. Если сумма неблагоприятных отклонений превышает 32 дБ, оценочная кривая смещается вверх (на целое число децибел) так, чтобы сумма неблагоприятных отклонений от смещенной кривой не превышала указанную величину. Если сумма неблагоприятных отклонений значительно меньше 32 дБ или неблагоприятные отклонения отсутствуют, оценочная кривая смещается вниз (на целое число децибел) так, чтобы сумма неблагоприятных отклонений от смещенной кривой максимально приближалась к 32 дБ, но не превышала эту величину.

Слайд 19

Описание слайда:

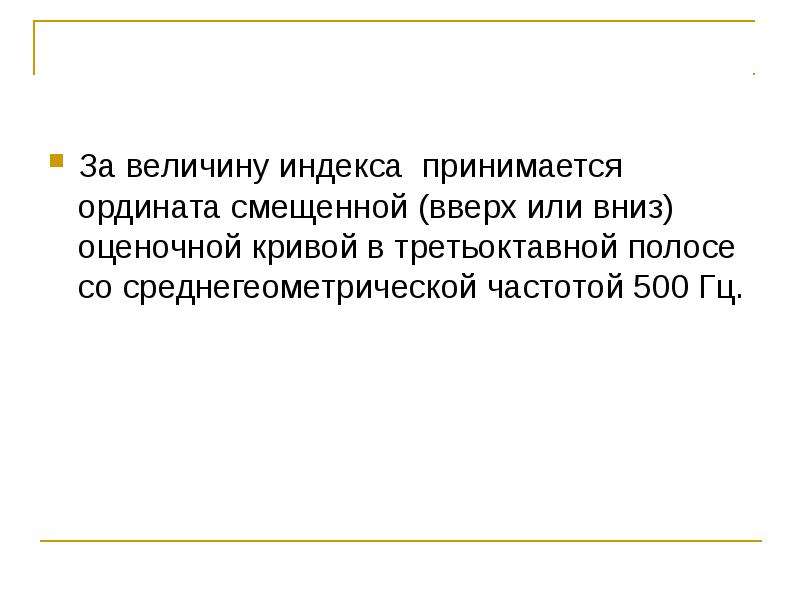

За величину индекса принимается ордината смещенной (вверх или вниз) оценочной кривой в третьоктавной полосе со среднегеометрической частотой 500 Гц. За величину индекса принимается ордината смещенной (вверх или вниз) оценочной кривой в третьоктавной полосе со среднегеометрической частотой 500 Гц.

Слайд 20

Описание слайда:

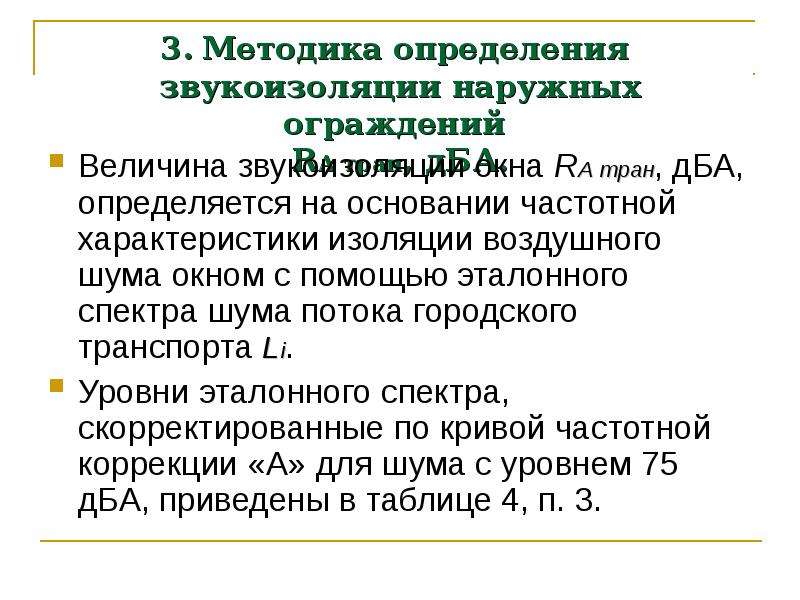

3. Методика определения звукоизоляции наружных ограждений RA тран, дБА. Величина звукоизоляции окна RA тран, дБА, определяется на основании частотной характеристики изоляции воздушного шума окном с помощью эталонного спектра шума потока городского транспорта Li. Уровни эталонного спектра, скорректированные по кривой частотной коррекции «А» для шума с уровнем 75 дБА, приведены в таблице 4, п. 3.

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

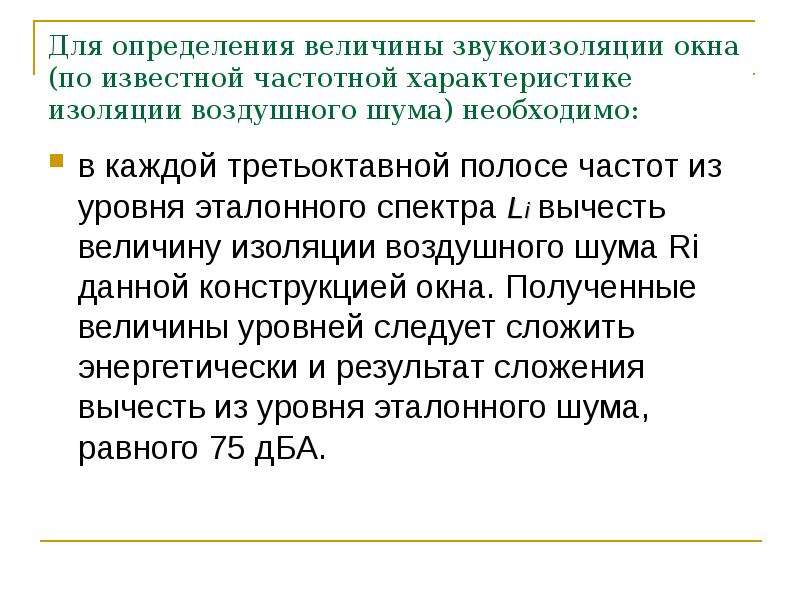

Для определения величины звукоизоляции окна (по известной частотной характеристике изоляции воздушного шума) необходимо: в каждой третьоктавной полосе частот из уровня эталонного спектра Li вычесть величину изоляции воздушного шума Ri данной конструкцией окна. Полученные величины уровней следует сложить энергетически и результат сложения вычесть из уровня эталонного шума, равного 75 дБА.

Слайд 23

Описание слайда:

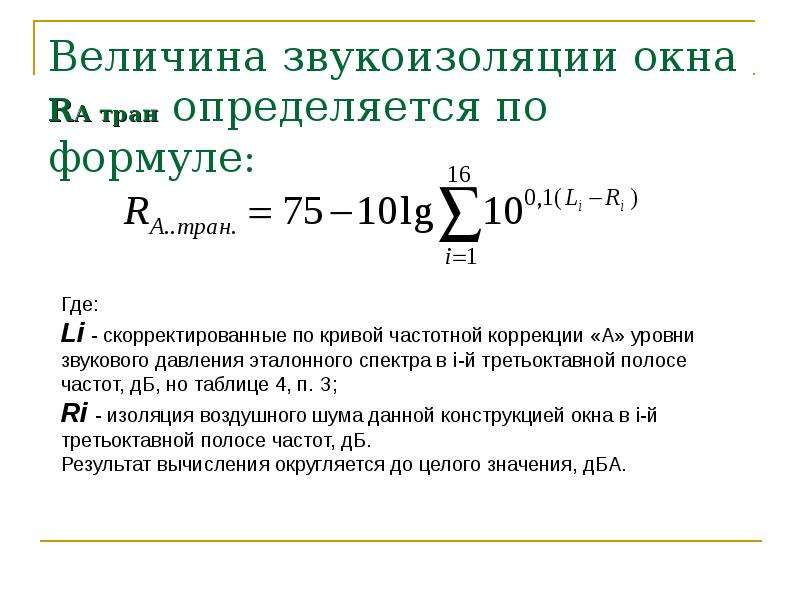

Величина звукоизоляции окна RA тран определяется по формуле:

Слайд 24

Описание слайда:

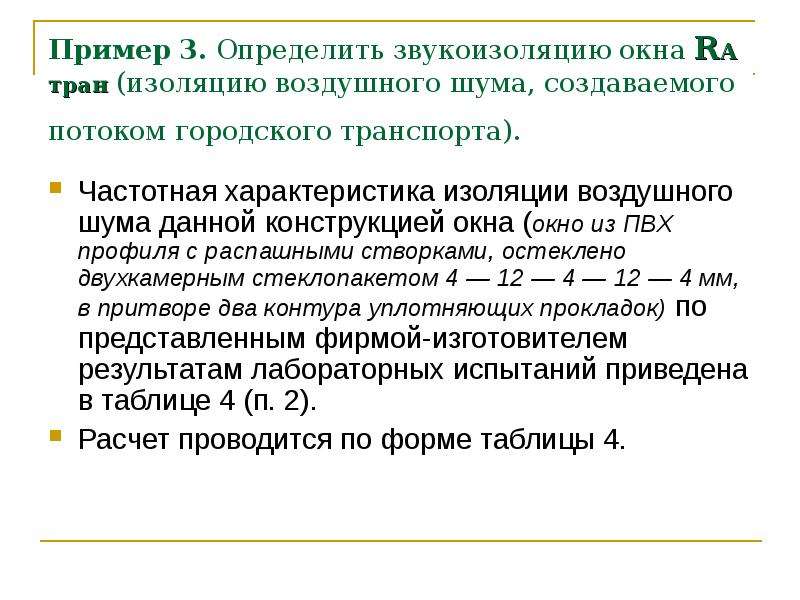

Пример 3. Определить звукоизоляцию окна RA тран (изоляцию воздушного шума, создаваемого потоком городского транспорта). Частотная характеристика изоляции воздушного шума данной конструкцией окна (окно из ПВХ профиля с распашными створками, остеклено двухкамерным стеклопакетом 4 — 12 — 4 — 12 — 4 мм, в притворе два контура уплотняющих прокладок) по представленным фирмой-изготовителем результатам лабораторных испытаний приведена в таблице 4 (п. 2). Расчет проводится по форме таблицы 4.

Слайд 25

Описание слайда:

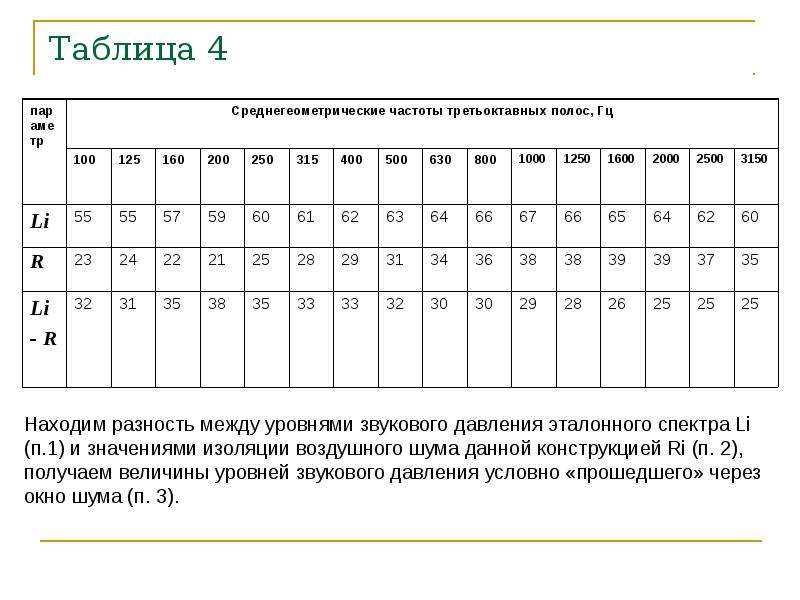

Таблица 4

Слайд 26

Описание слайда:

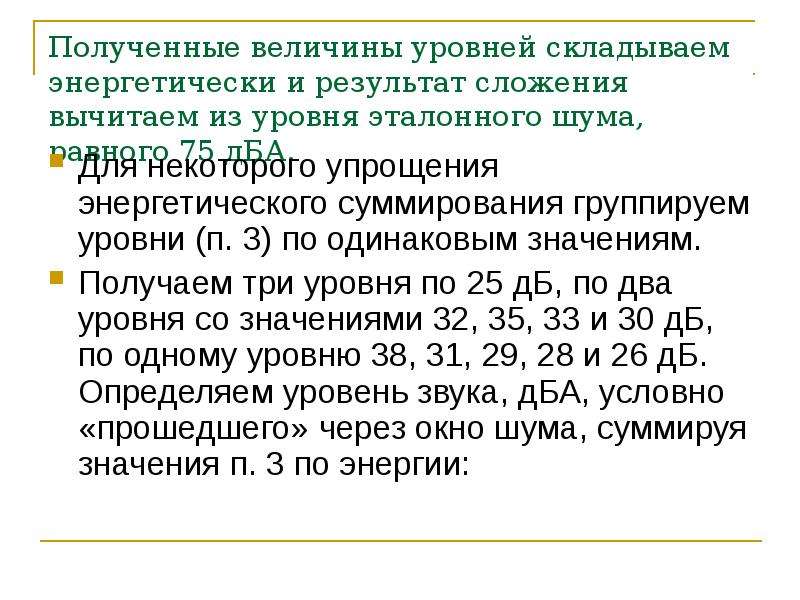

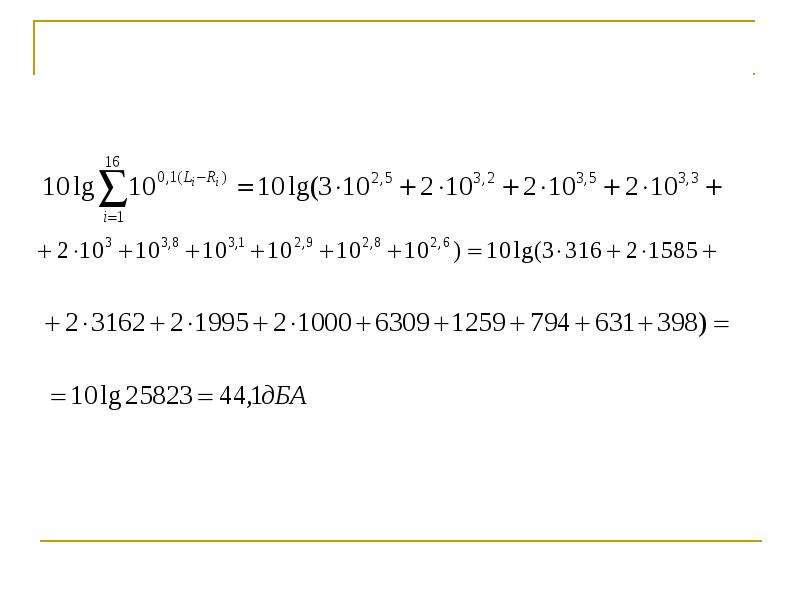

Полученные величины уровней складываем энергетически и результат сложения вычитаем из уровня эталонного шума, равного 75 дБА. Для некоторого упрощения энергетического суммирования группируем уровни (п. 3) по одинаковым значениям. Получаем три уровня по 25 дБ, по два уровня со значениями 32, 35, 33 и 30 дБ, по одному уровню 38, 31, 29, 28 и 26 дБ. Определяем уровень звука, дБА, условно «прошедшего» через окно шума, суммируя значения п. 3 по энергии:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

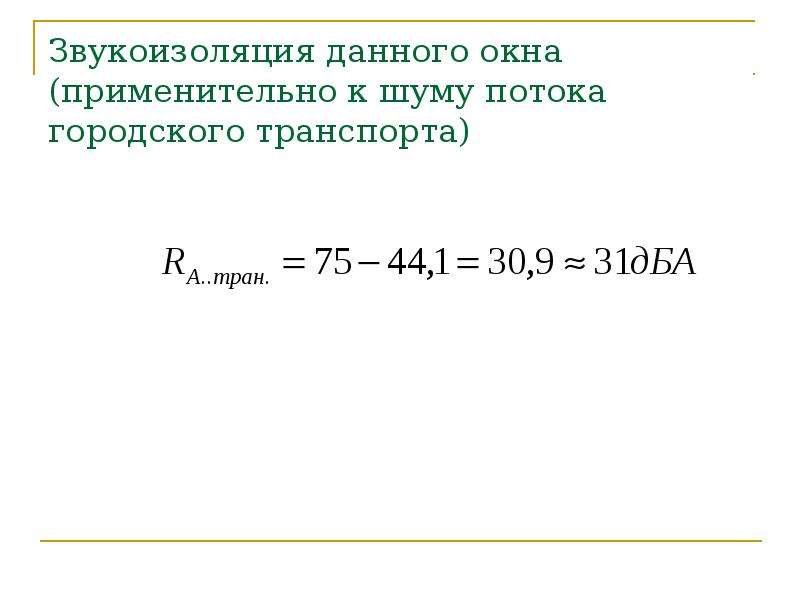

Звукоизоляция данного окна (применительно к шуму потока городского транспорта)

Слайд 29

Описание слайда:

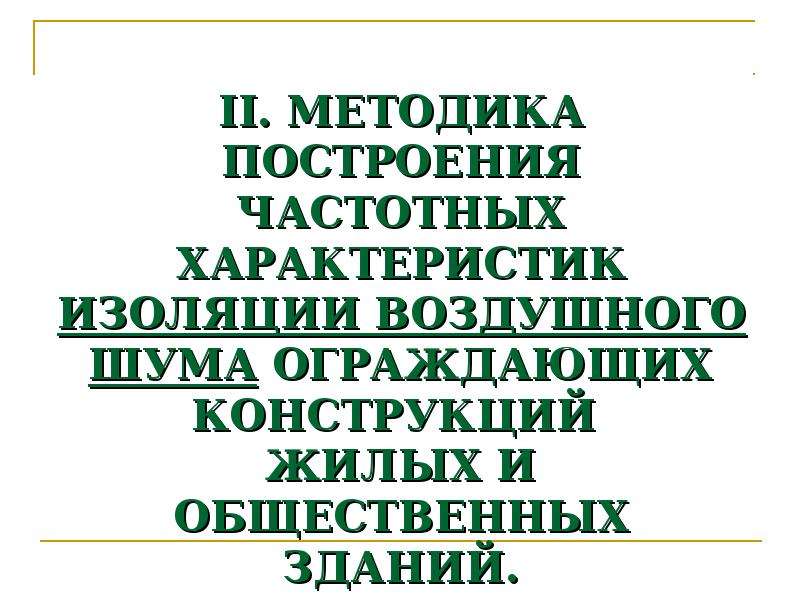

II. МЕТОДИКА ПОСТРОЕНИЯ ЧАСТОТНЫХ ХАРАКТЕРИСТИК ИЗОЛЯЦИИ ВОЗДУШНОГО ШУМА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ.

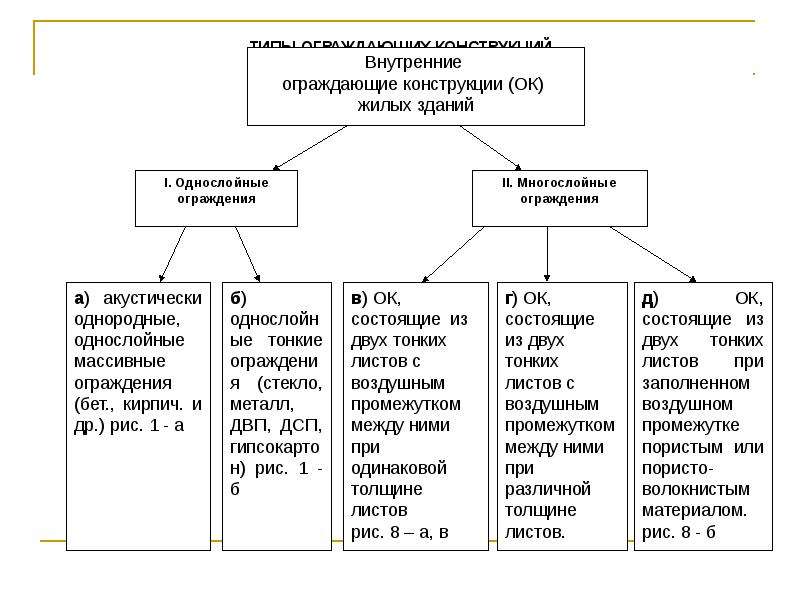

Слайд 30

Описание слайда:

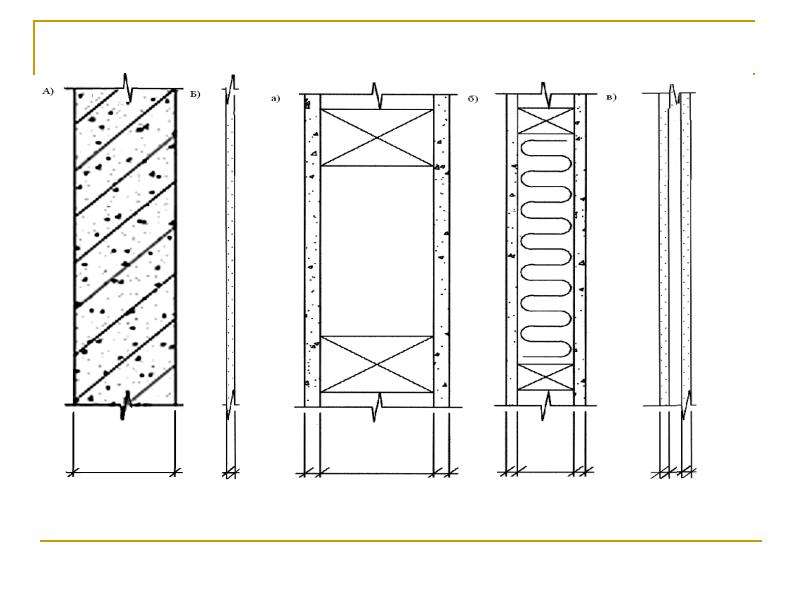

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

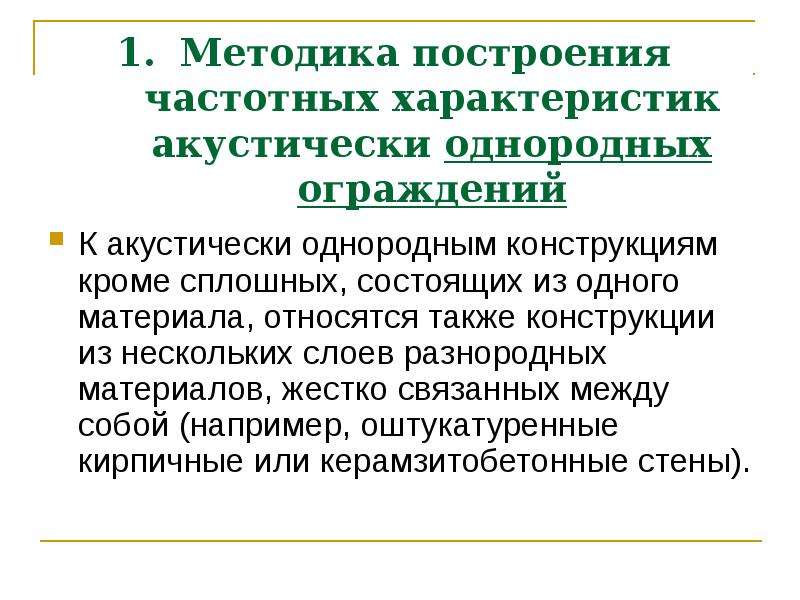

Методика построения частотных характеристик акустически однородных ограждений К акустически однородным конструкциям кроме сплошных, состоящих из одного материала, относятся также конструкции из нескольких слоев разнородных материалов, жестко связанных между собой (например, оштукатуренные кирпичные или керамзитобетонные стены).

Слайд 33

Описание слайда:

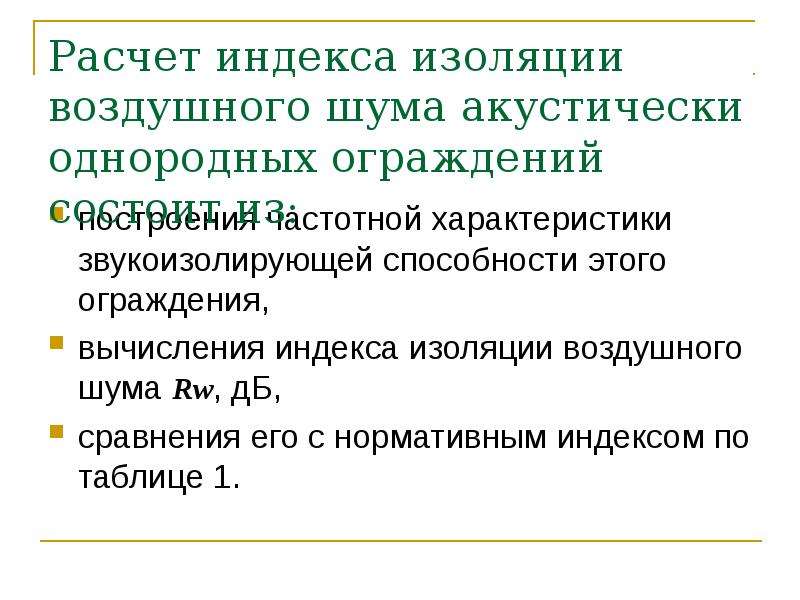

Расчет индекса изоляции воздушного шума акустически однородных ограждений состоит из: построения частотной характеристики звукоизолирующей способности этого ограждения, вычисления индекса изоляции воздушного шума Rw, дБ, сравнения его с нормативным индексом по таблице 1.

Слайд 34

Описание слайда:

Частотную характеристику изоляции воздушного шума однослойной плоской ограждающей конструкцией сплошного сечения с поверхностной плотностью от 100 до 800 кг/м2 из бетона, железобетона, кирпича и тому подобных материалов следует определять, изображая ее в виде ломаной линии, аналогичной линии ABCD на рисунке 1.

Слайд 35

Описание слайда:

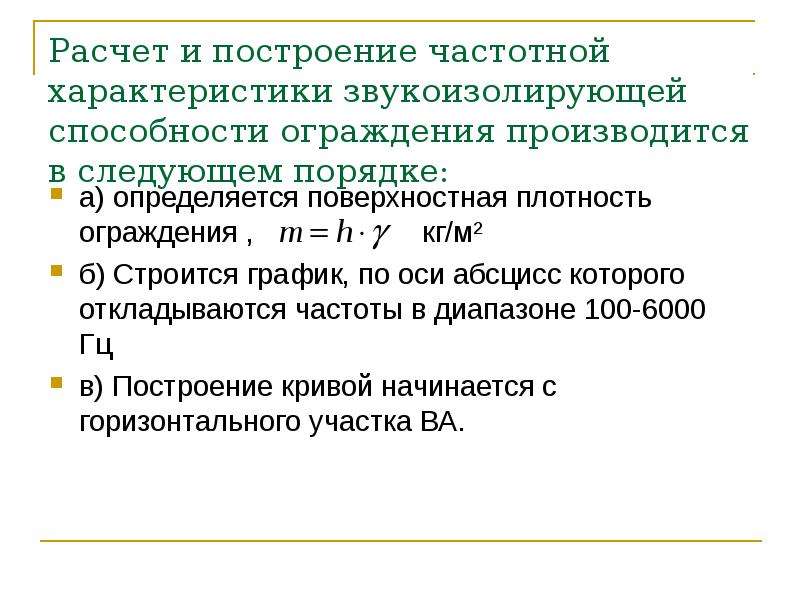

Расчет и построение частотной характеристики звукоизолирующей способности ограждения производится в следующем порядке: а) определяется поверхностная плотность ограждения , кг/м² б) Строится график, по оси абсцисс которого откладываются частоты в диапазоне 100-6000 Гц в) Построение кривой начинается с горизонтального участка ВА.

Слайд 36

Описание слайда:

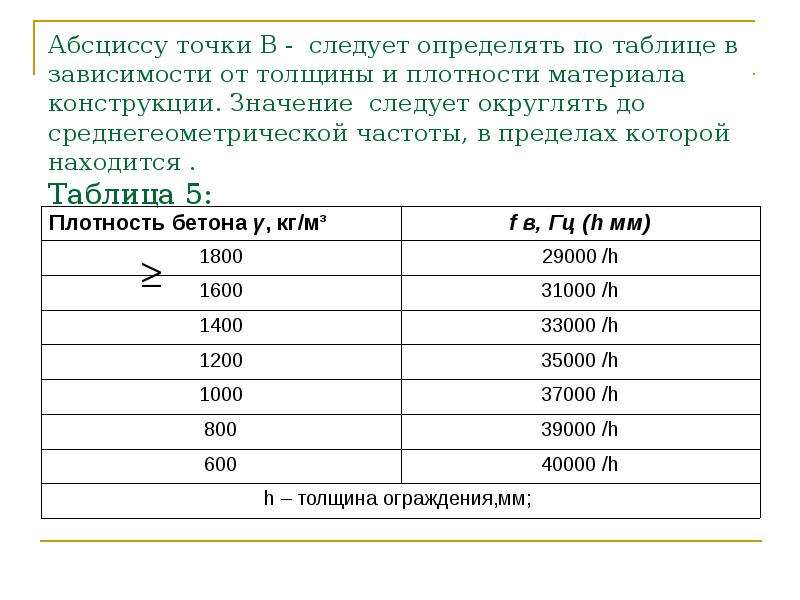

Абсциссу точки В - следует определять по таблице в зависимости от толщины и плотности материала конструкции. Значение следует округлять до среднегеометрической частоты, в пределах которой находится . Таблица 5:

Слайд 37

Описание слайда:

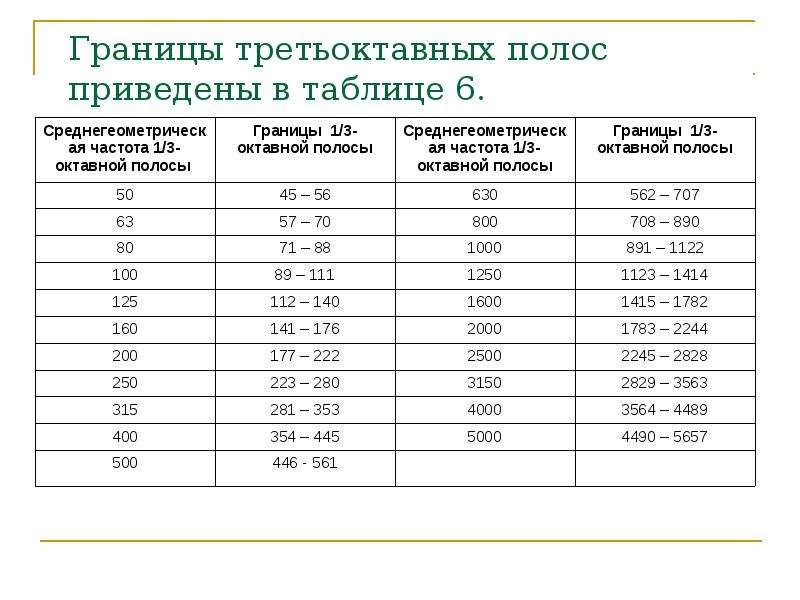

Границы третьоктавных полос приведены в таблице 6.

Слайд 38

Описание слайда:

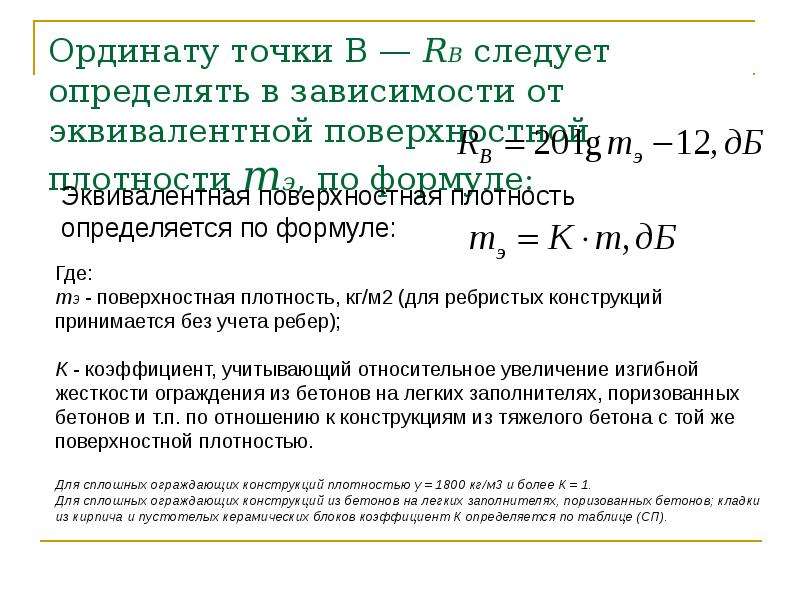

Ординату точки В — RB следует определять в зависимости от эквивалентной поверхностной плотности mэ, по формуле:

Слайд 39

Описание слайда:

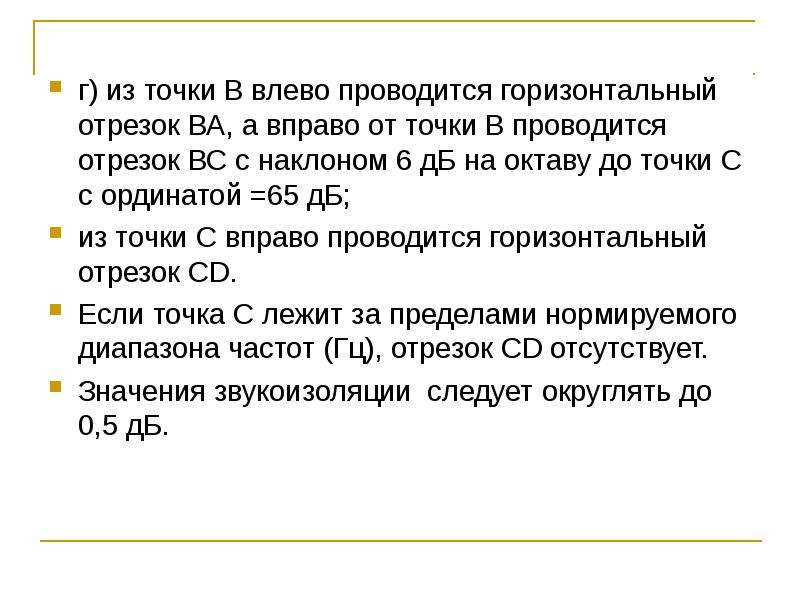

г) из точки В влево проводится горизонтальный отрезок ВА, а вправо от точки В проводится отрезок ВС с наклоном 6 дБ на октаву до точки С с ординатой =65 дБ; г) из точки В влево проводится горизонтальный отрезок ВА, а вправо от точки В проводится отрезок ВС с наклоном 6 дБ на октаву до точки С с ординатой =65 дБ; из точки С вправо проводится горизонтальный отрезок СD. Если точка С лежит за пределами нормируемого диапазона частот (Гц), отрезок CD отсутствует. Значения звукоизоляции следует округлять до 0,5 дБ.

Слайд 40

Описание слайда:

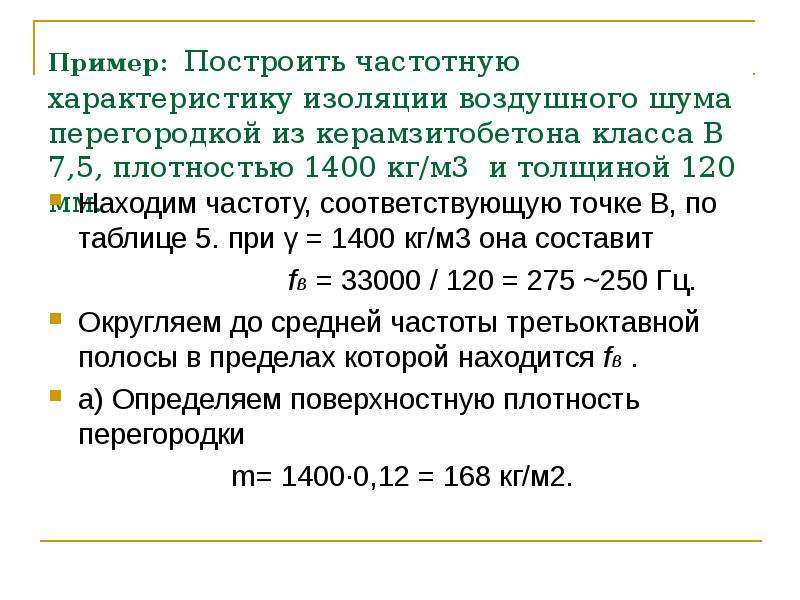

Пример: Построить частотную характеристику изоляции воздушного шума перегородкой из керамзитобетона класса В 7,5, плотностью 1400 кг/м3 и толщиной 120 мм. Находим частоту, соответствующую точке В, по таблице 5. при γ = 1400 кг/м3 она составит fв = 33000 / 120 = 275 ~250 Гц. Округляем до средней частоты третьоктавной полосы в пределах которой находится fв . а) Определяем поверхностную плотность перегородки m= 1400·0,12 = 168 кг/м2.

Слайд 41

Описание слайда:

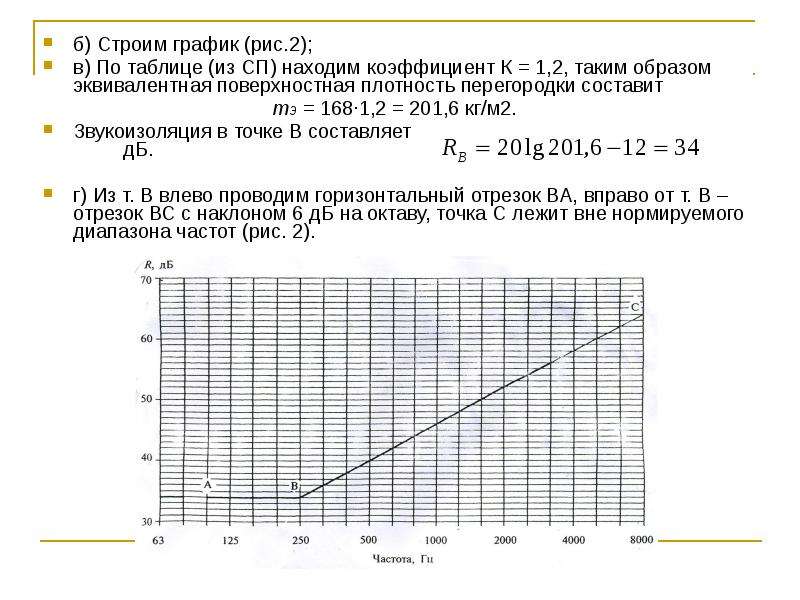

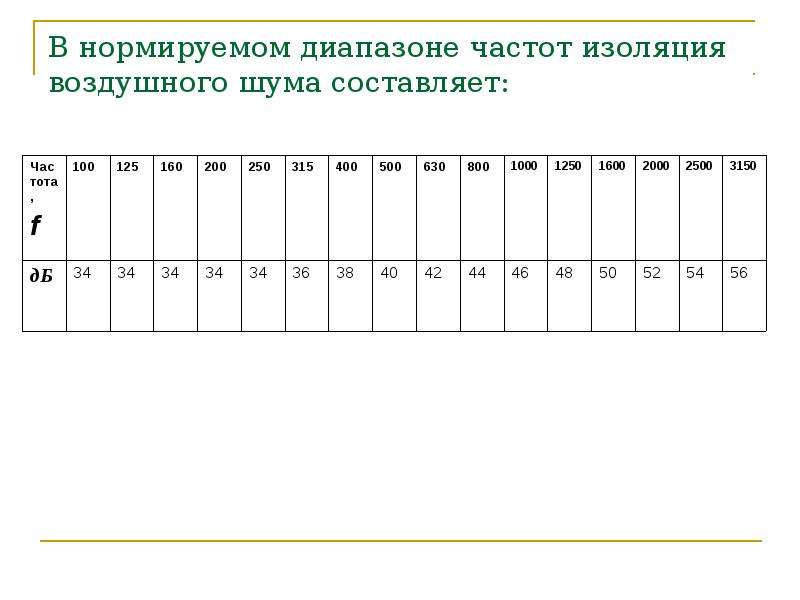

б) Строим график (рис.2); б) Строим график (рис.2); в) По таблице (из СП) находим коэффициент К = 1,2, таким образом эквивалентная поверхностная плотность перегородки составит mэ = 168·1,2 = 201,6 кг/м2. Звукоизоляция в точке В составляет дБ. г) Из т. В влево проводим горизонтальный отрезок ВА, вправо от т. В – отрезок ВС с наклоном 6 дБ на октаву, точка С лежит вне нормируемого диапазона частот (рис. 2).
