Слайд 1

Описание слайда:

АСИНХРОННЫЕ ДВИГАТЕЛИ ЛЕКЦИЯ 6 Принцип действия асинхронного двигателя. Асинхронные двигатели трёхфазного тока нашли наибольшее применение в промышленных установках. В основе устройства этих двигателей лежит явление вращающегося магнитного поля, которое образуется системой неподвижных обмоток, питаемых трёхфазным током. Принцип действия асинхронного двигателя поясняет следующий рисунок.

Слайд 2

Описание слайда:

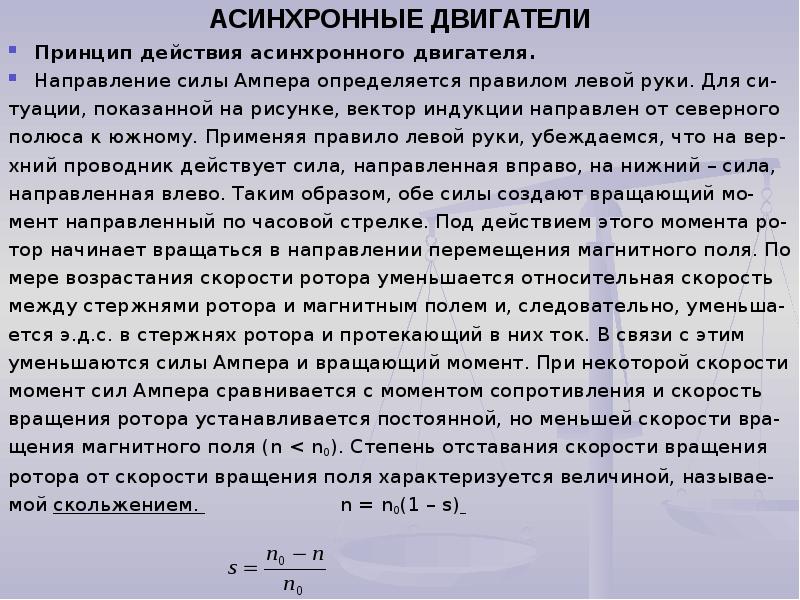

АСИНХРОННЫЕ ДВИГАТЕЛИ Принцип действия асинхронного двигателя. Направление силы Ампера определяется правилом левой руки. Для си- туации, показанной на рисунке, вектор индукции направлен от северного полюса к южному. Применяя правило левой руки, убеждаемся, что на вер- хний проводник действует сила, направленная вправо, на нижний – сила, направленная влево. Таким образом, обе силы создают вращающий мо- мент направленный по часовой стрелке. Под действием этого момента ро- тор начинает вращаться в направлении перемещения магнитного поля. По мере возрастания скорости ротора уменьшается относительная скорость между стержнями ротора и магнитным полем и, следовательно, уменьша- ется э.д.с. в стержнях ротора и протекающий в них ток. В связи с этим уменьшаются силы Ампера и вращающий момент. При некоторой скорости момент сил Ампера сравнивается с моментом сопротивления и скорость вращения ротора устанавливается постоянной, но меньшей скорости вра- щения магнитного поля (n < n0). Степень отставания скорости вращения ротора от скорости вращения поля характеризуется величиной, называе- мой скольжением. n = n0(1 – s)

Слайд 3

Описание слайда:

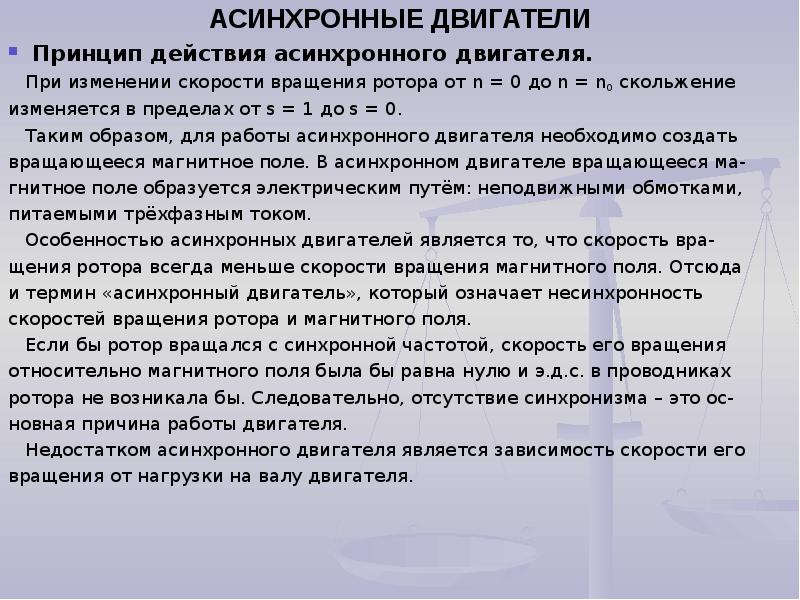

АСИНХРОННЫЕ ДВИГАТЕЛИ Принцип действия асинхронного двигателя. При изменении скорости вращения ротора от n = 0 до n = n0 скольжение изменяется в пределах от s = 1 до s = 0. Таким образом, для работы асинхронного двигателя необходимо создать вращающееся магнитное поле. В асинхронном двигателе вращающееся ма- гнитное поле образуется электрическим путём: неподвижными обмотками, питаемыми трёхфазным током. Особенностью асинхронных двигателей является то, что скорость вра- щения ротора всегда меньше скорости вращения магнитного поля. Отсюда и термин «асинхронный двигатель», который означает несинхронность скоростей вращения ротора и магнитного поля. Если бы ротор вращался с синхронной частотой, скорость его вращения относительно магнитного поля была бы равна нулю и э.д.с. в проводниках ротора не возникала бы. Следовательно, отсутствие синхронизма – это ос- новная причина работы двигателя. Недостатком асинхронного двигателя является зависимость скорости его вращения от нагрузки на валу двигателя.

Слайд 4

Описание слайда:

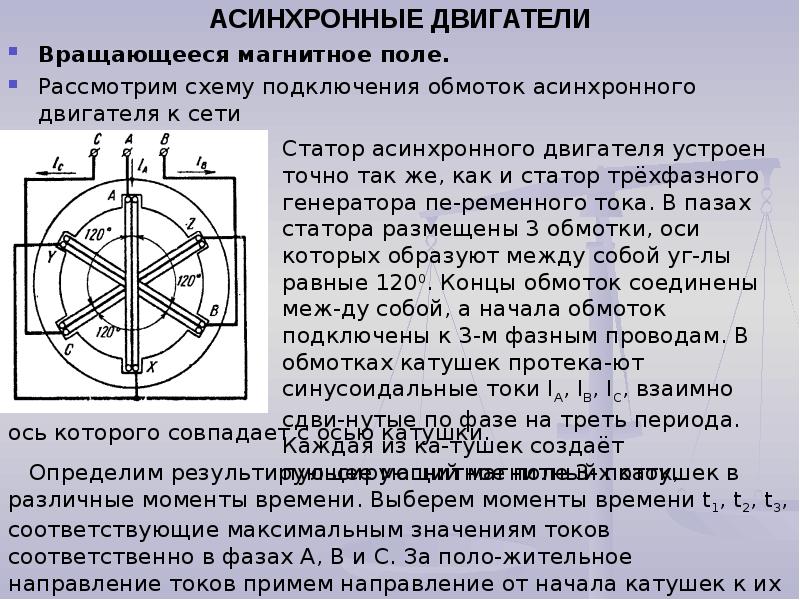

АСИНХРОННЫЕ ДВИГАТЕЛИ Вращающееся магнитное поле. Рассмотрим схему подключения обмоток асинхронного двигателя к сети трёхфазного тока.

Слайд 5

Описание слайда:

АСИНХРОННЫЕ ДВИГАТЕЛИ Вращающееся магнитное поле.

Слайд 6

Описание слайда:

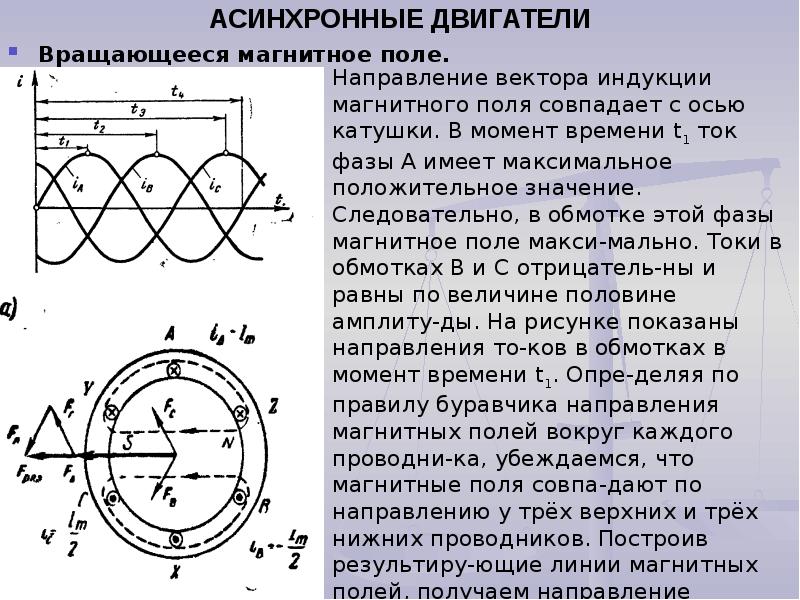

АСИНХРОННЫЕ ДВИГАТЕЛИ Вращающееся магнитное поле.

Слайд 7

Описание слайда:

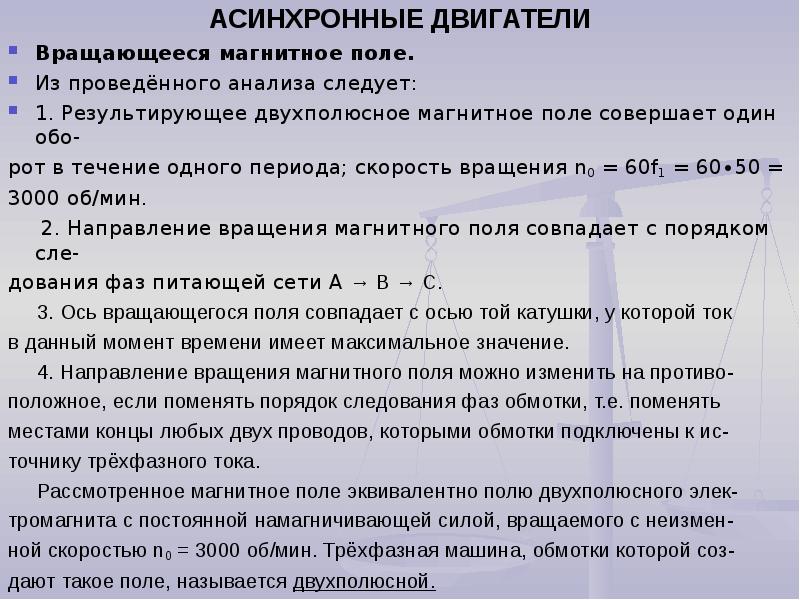

АСИНХРОННЫЕ ДВИГАТЕЛИ Вращающееся магнитное поле. Из проведённого анализа следует: 1. Результирующее двухполюсное магнитное поле совершает один обо- рот в течение одного периода; скорость вращения n0 = 60f1 = 60∙50 = 3000 об/мин. 2. Направление вращения магнитного поля совпадает с порядком сле- дования фаз питающей сети А → В → С. 3. Ось вращающегося поля совпадает с осью той катушки, у которой ток в данный момент времени имеет максимальное значение. 4. Направление вращения магнитного поля можно изменить на противо- положное, если поменять порядок следования фаз обмотки, т.е. поменять местами концы любых двух проводов, которыми обмотки подключены к ис- точнику трёхфазного тока. Рассмотренное магнитное поле эквивалентно полю двухполюсного элек- тромагнита с постоянной намагничивающей силой, вращаемого с неизмен- ной скоростью n0 = 3000 об/мин. Трёхфазная машина, обмотки которой соз- дают такое поле, называется двухполюсной.

Слайд 8

Описание слайда:

АСИНХРОННЫЕ ДВИГАТЕЛИ Многополюсное магнитное поле. Для получения магнитного поля с меньшей скоростью вращения необ- ходимо увеличить число катушек с 3-х до 6, 9, 12 и т. д.

Слайд 9

Описание слайда:

АСИНХРОННЫЕ ДВИГАТЕЛИ Устройство асинхронного двигателя. Асинхронный двигатель состоит из двух основных частей: неподвижно- го статора и вращающегося ротора.

Слайд 10

Описание слайда:

АСИНХРОННЫЕ ДВИГАТЕЛИ Устройство асинхронного двигателя.

Слайд 11

Описание слайда:

АСИНХРОННЫЕ ДВИГАТЕЛИ Схемы соединения обмоток двигателя. Катушки многополюсной системы, относящиеся к одной и той же фазе, обычно соединяются последовательно. Поэтому независимо от числа по- люсов обмотка статора асинхронного двигателя имеет шесть выводов. Три фазы обмотки статора включаются в сеть звездой или треугольни- ком. На щитке двигателя обычно указывается два напряжения, например 127/220 В или 220/380. В таблице представлены схемы включения двига- телей в зависимости от напряжения питающей сети.

Слайд 12

Описание слайда:

АСИНХРОННЫЕ ДВИГАТЕЛИ Режим холостого хода. Если обмотка ротора разомкнута, то при включении обмотки статора в сеть ротор остаётся неподвижным, так как в разомкнутой обмотке ток не протекает. Частота индуцированной э.д.с. в неподвижной обмотке: где p – число пар полюсов, f1 – частота питающей сети. Т.е. в неподвижной обмотке индуцируется э.д.с. той же частоты, что и в питающей сети. Действующее значение э.д.с. в обмотке ротора: При замкнутой обмотке ротора ток в ней будет равен нулю при n = n0. При холостом ходе в обмотке статора протекает ток I0, величина которого достигает (20 – 40)% от номинального тока статора. Повышенное значе- ние тока холостого хода обусловлено наличием воздушного зазора между статором и ротором, что увеличивает сопротивление магнитной цепи.

Слайд 13

Описание слайда:

АСИНХРОННЫЕ ДВИГАТЕЛИ Электродвижущая сила вращающегося ротора. Частота, индуцированная в обмотке ротора, вращающегося со скоростью n равна: Частота f2< f1, поскольку s < 1. При значениях скольжения s = 0,02 - 0,08, с какими обычно работают асинхронные двигатели, частота тока в обмот- ке ротора составляет всего 1 – 4 Гц, в то время как частота питающей се- ти f1 = 50 Гц. Величина э.д.с., индуцированная в обмотке вращающегося ротора: Э.д.с. вращающегося ротора E2s значительно меньше э.д.с E2, индуцируе- мой в неподвижном роторе. Так, при s = 0,02 – 0,08 э.д.с. Е2s составляет всего (2 – 8)% от э.д.с. Е2. Ток в цепи вращающегося ротора зависит от величины скольжения:

Слайд 14

Описание слайда:

АСИНХРОННЫЕ ДВИГАТЕЛИ Зависимость тока в обмотке ротора от величины скольжения показана на рисунке.

Слайд 15

Описание слайда:

АСИНХРОННЫЕ ДВИГАТЕЛИ Энергетические характеристики асинхронного двигателя. Баланс активных мощностей асинхронного двигателя можно представить следующим уравнением: Здесь Рэ = 3U1I1cos φ1- мощность, потребляемая двигателем из сети; ΔР1э= 3I12r1- электрические потери в обмотке статора; ΔРм- магнитные по- тери в стали статора; ΔР2э= 3I22r2- электрические потери в обмотке ротора; Рмех- полная механическая мощность, развиваемая двигателем. Наглядно баланс активных мощностей асинхронного двигателя иллюст- рируется энергетической диаграммой.
