Слайд 1

Описание слайда:

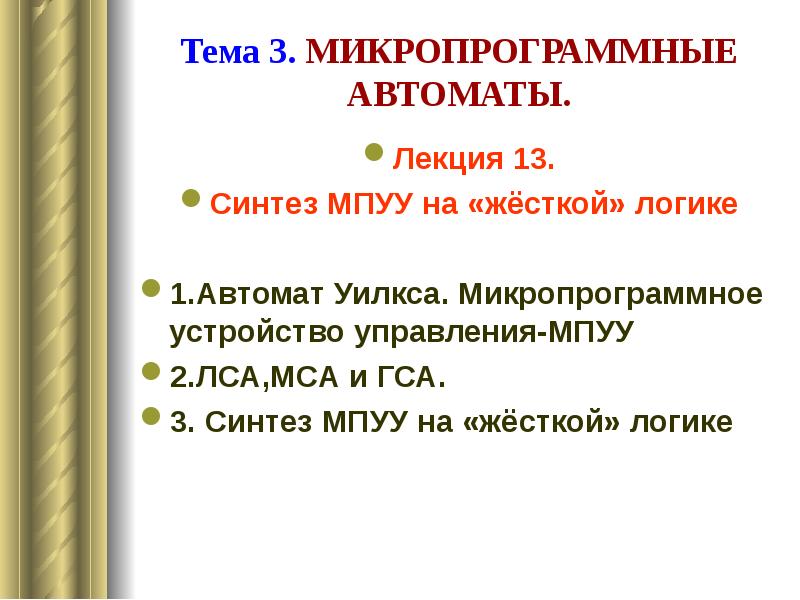

Тема 3. МИКРОПРОГРАММНЫЕ АВТОМАТЫ. Лекция 13. Синтез МПУУ на «жёсткой» логике 1.Автомат Уилкса. Микропрограммное устройство управления-МПУУ 2.ЛСА,МСА и ГСА. 3. Синтез МПУУ на «жёсткой» логике

Слайд 2

Описание слайда:

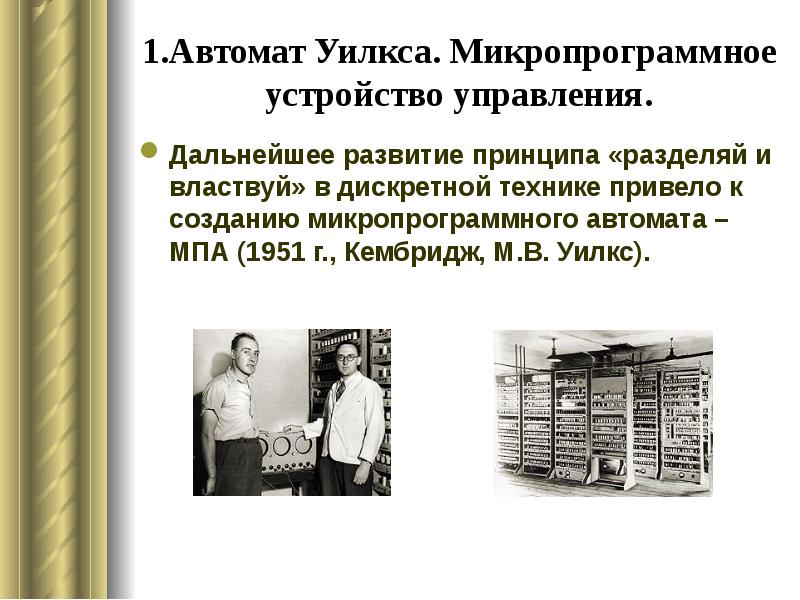

1.Автомат Уилкса. Микропрограммное устройство управления. Дальнейшее развитие принципа «разделяй и властвуй» в дискретной технике привело к созданию микропрограммного автомата – МПА (1951 г., Кембридж, М.В. Уилкс).

Слайд 3

Описание слайда:

Уилкс, Морис Винсент Морис Винсент Уилкс (англ. Maurice Vincent Wilkes, 26 июня 1913 года, Дадли, Великобритания) — британский учёный в области компьютерных наук. Профессор Уилкс более всего известен как проектировщик EDSAC - первого компьютера, допускающего внутреннее хранение программ. Построенный в 1949, EDSAC использовал память на линиях задержки. Он также известен, в соавторстве с Виллером и Гиллом как автор книги «Preparation of Programs for Electronic Digital Computers», 1951 года, в которой вводится важнейшее понятие библиотеки программ

Слайд 4

Описание слайда:

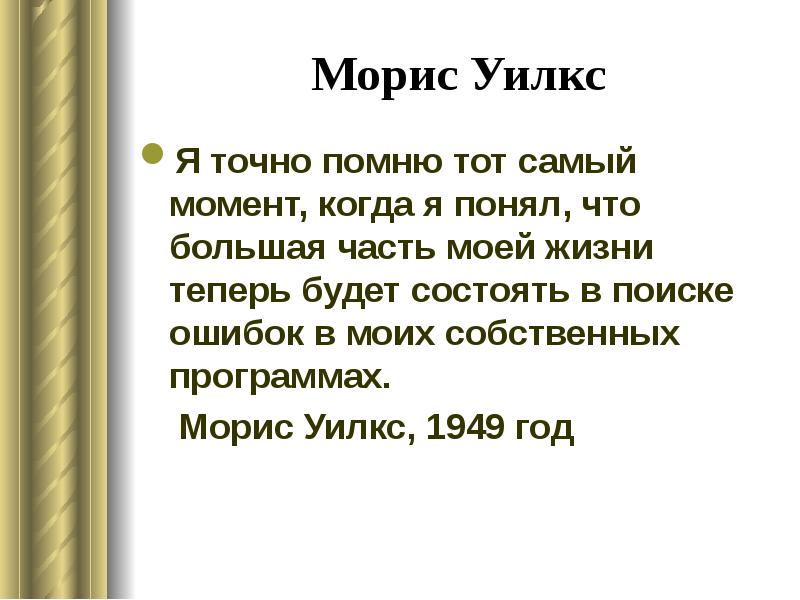

Морис Уилкс Я точно помню тот самый момент, когда я понял, что большая часть моей жизни теперь будет состоять в поиске ошибок в моих собственных программах. Морис Уилкс, 1949 год

Слайд 5

Описание слайда:

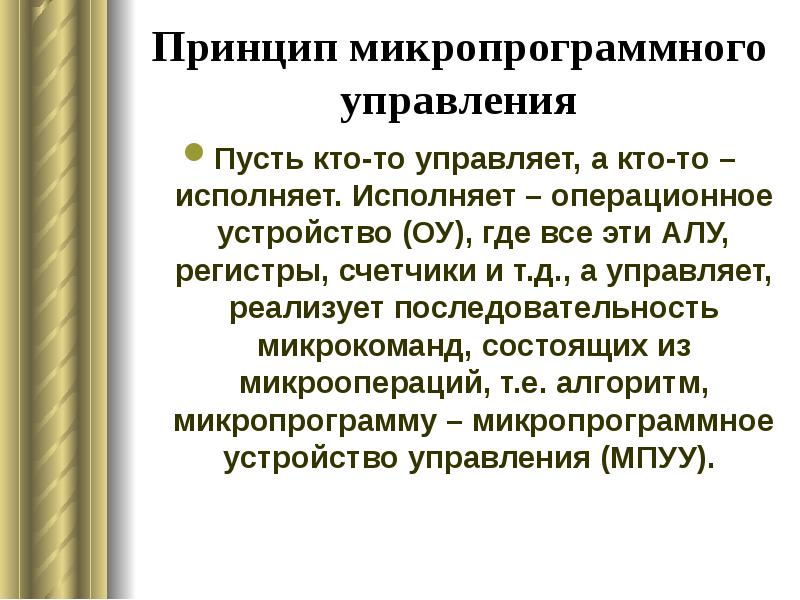

Принцип микропрограммного управления Пусть кто-то управляет, а кто-то – исполняет. Исполняет – операционное устройство (ОУ), где все эти АЛУ, регистры, счетчики и т.д., а управляет, реализует последовательность микрокоманд, состоящих из микроопераций, т.е. алгоритм, микропрограмму – микропрограммное устройство управления (МПУУ).

Слайд 6

Описание слайда:

Принцип микропрограммного управления МПА и МПУУ

Слайд 7

Описание слайда:

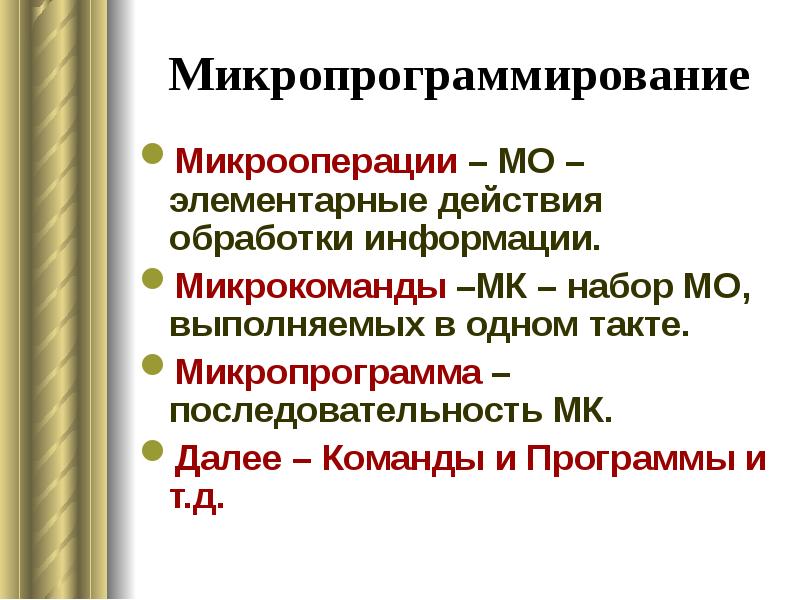

Микропрограммирование Микрооперации – МО – элементарные действия обработки информации. Микрокоманды –МК – набор МО, выполняемых в одном такте. Микропрограмма – последовательность МК. Далее – Команды и Программы и т.д.

Слайд 8

Описание слайда:

Микропрограмма Микропрограмма (англ. firmware, «прошивка») — программное обеспечение, встроенное («зашитое») в аппаратное устройство. Часто представляется в виде микросхем флеш-ПЗУ или в виде файлов образов микропрограммы, которые могут быть загружены в аппаратное обеспечение.

Слайд 9

Описание слайда:

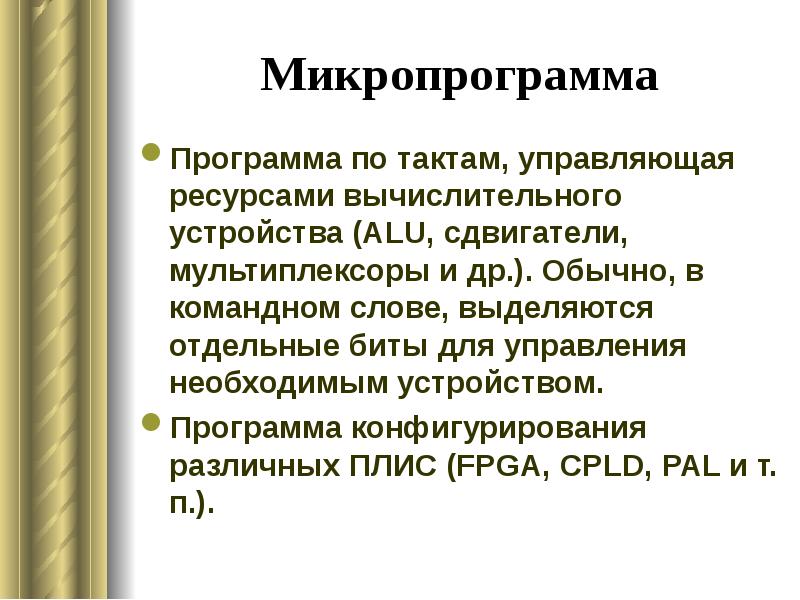

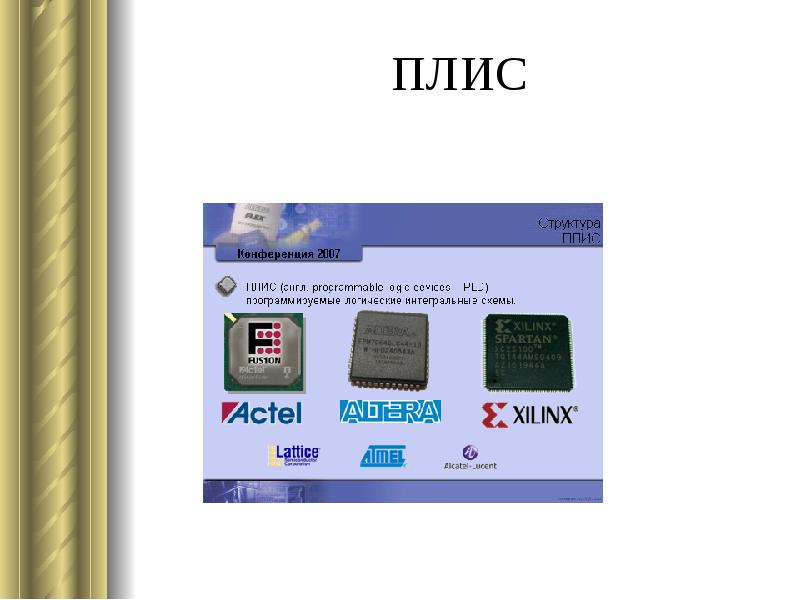

Микропрограмма Программа по тактам, управляющая ресурсами вычислительного устройства (ALU, сдвигатели, мультиплексоры и др.). Обычно, в командном слове, выделяются отдельные биты для управления необходимым устройством. Программа конфигурирования различных ПЛИС (FPGA, CPLD, PAL и т. п.).

Слайд 10

Описание слайда:

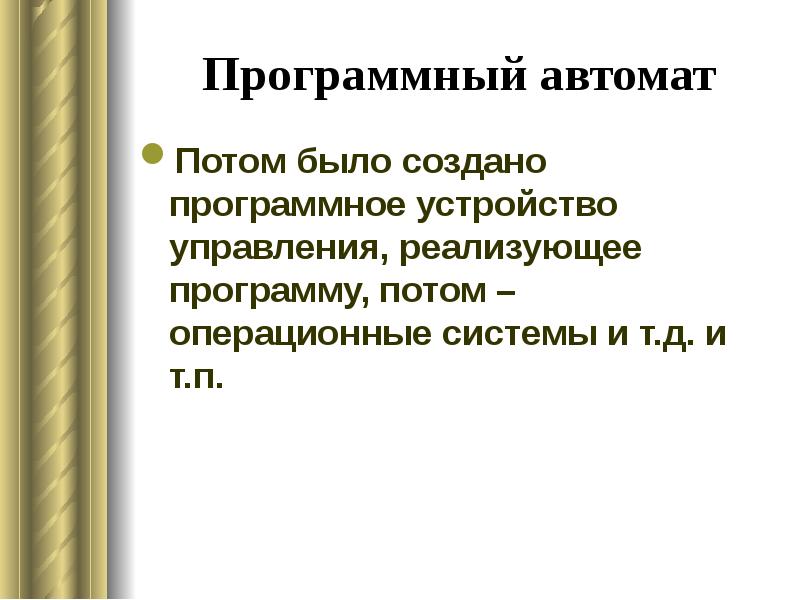

Программный автомат Потом было создано программное устройство управления, реализующее программу, потом – операционные системы и т.д. и т.п.

Слайд 11

Описание слайда:

2. ЛСА, МСА и ГСА ЛСА, МСА и ГСА Предписание о последовательности действий алгоритма может быть представлено так называемой схемой: логической схемой алгоритма, матричной схемой алгоритма, граф-схемой алгоритма. Логическая схема алгоритма (ЛСА) впервые была предложена советским математиком Ляпуновым А.А. (1911-1973 гг.) в бытность его профессором кафедры математики военной артиллерийской (в те годы) академии им. Ф.Э. Дзержинского. ЛСА – это выражение, состоящее из символов операторов, логических условий, следующих в определенном порядке, а также нумерованных стрелок, расставленных особым образом.

Слайд 12

Описание слайда:

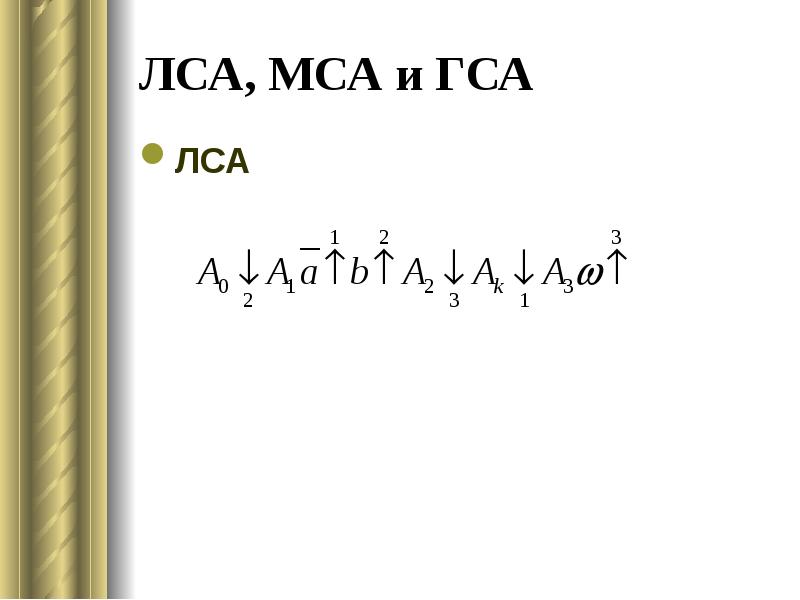

ЛСА, МСА и ГСА ЛСА

Слайд 13

Описание слайда:

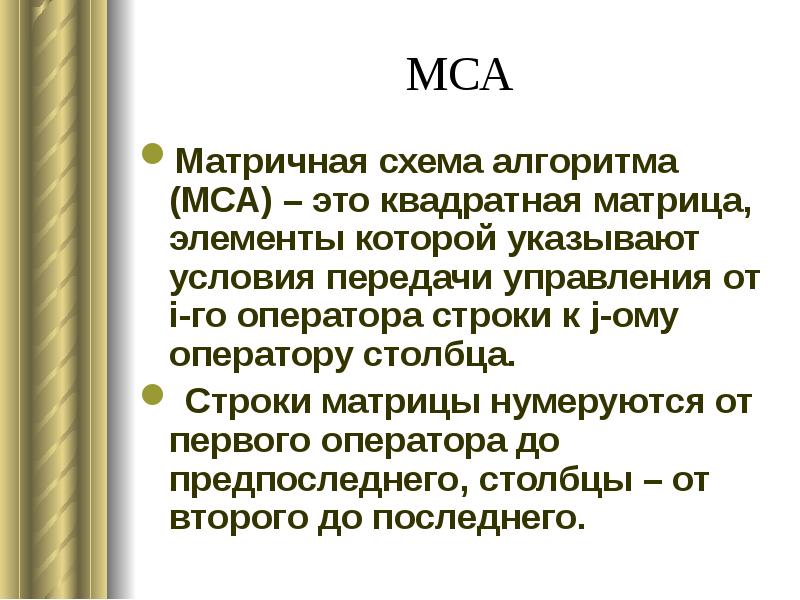

МСА Матричная схема алгоритма (МСА) – это квадратная матрица, элементы которой указывают условия передачи управления от i-го оператора строки к j-ому оператору столбца. Строки матрицы нумеруются от первого оператора до предпоследнего, столбцы – от второго до последнего.

Слайд 14

Описание слайда:

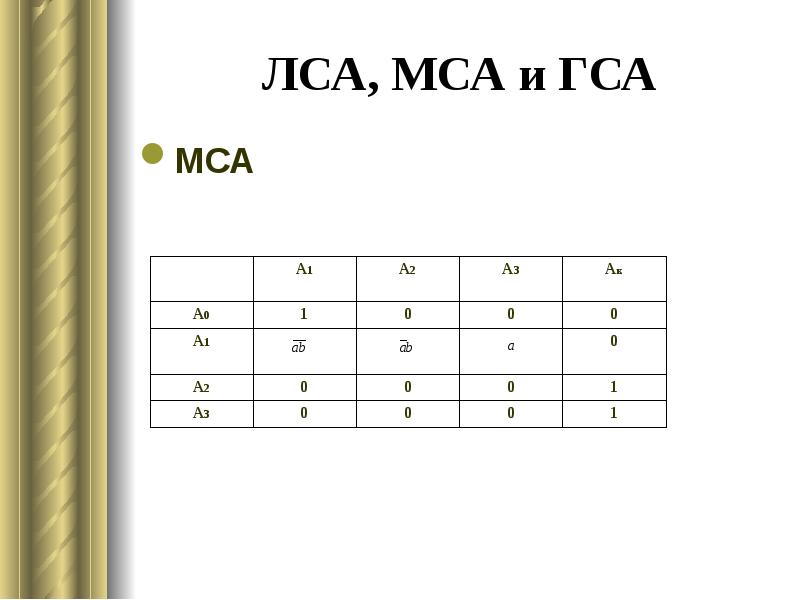

ЛСА, МСА и ГСА МСА

Слайд 15

Описание слайда:

ЛСА Граф-схема алгоритма (ГСА) – это ориентированный граф особого вида. Он содержит вершины четырех типов: 1) операторные, обозначаемые прямоугольниками; 2) условные, обозначаемые ромбами; 3) начальную и 4) конечную вершины, обозначаемые овалами. Вершины соединяются дугами.

Слайд 16

Описание слайда:

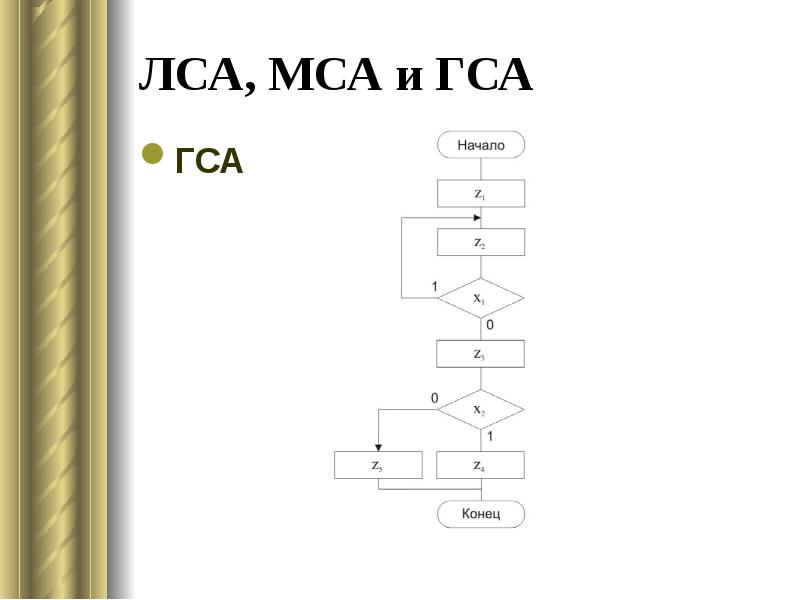

ЛСА, МСА и ГСА ГСА

Слайд 17

Описание слайда:

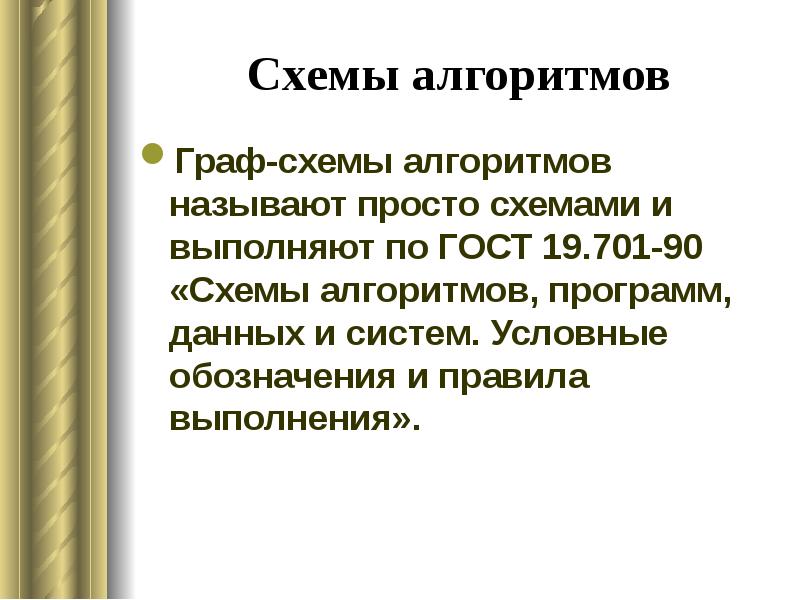

Схемы алгоритмов Граф-схемы алгоритмов называют просто схемами и выполняют по ГОСТ 19.701-90 «Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения».

Слайд 18

Описание слайда:

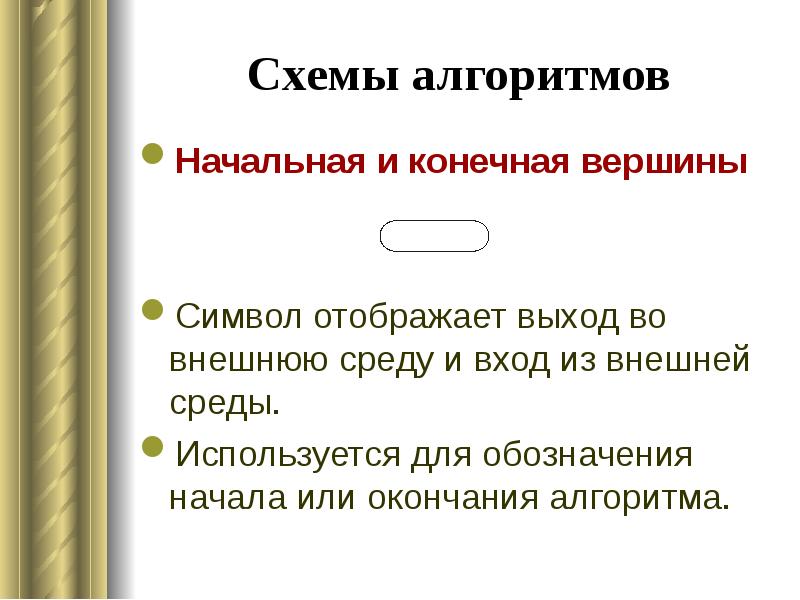

Схемы алгоритмов Начальная и конечная вершины Символ отображает выход во внешнюю среду и вход из внешней среды. Используется для обозначения начала или окончания алгоритма.

Слайд 19

Описание слайда:

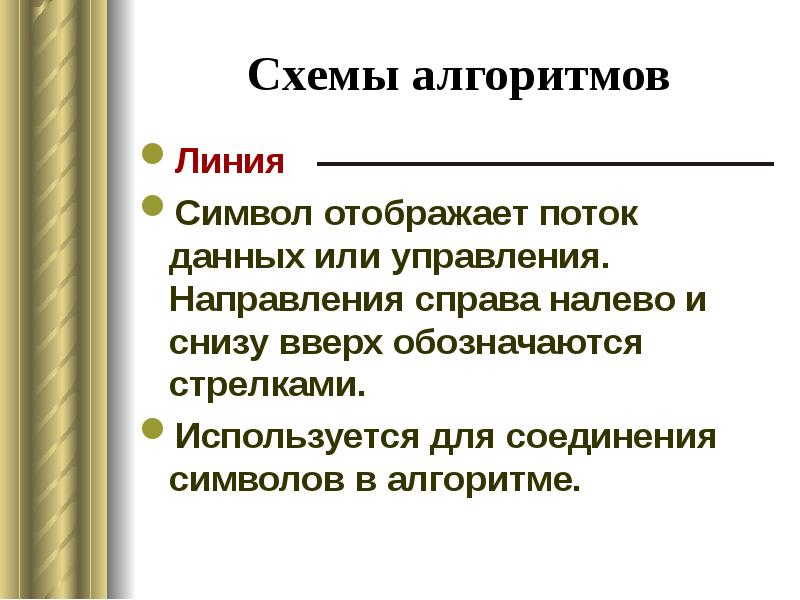

Схемы алгоритмов Линия Символ отображает поток данных или управления. Направления справа налево и снизу вверх обозначаются стрелками. Используется для соединения символов в алгоритме.

Слайд 20

Описание слайда:

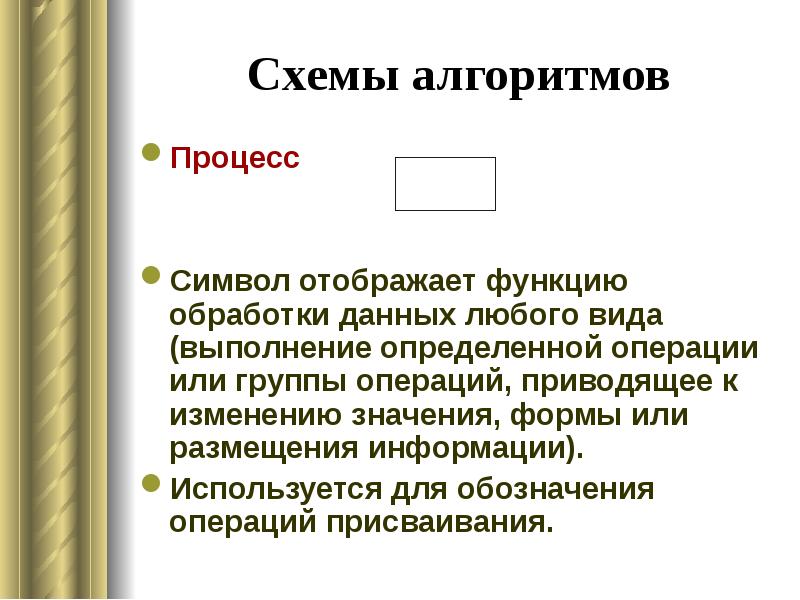

Схемы алгоритмов Процесс Символ отображает функцию обработки данных любого вида (выполнение определенной операции или группы операций, приводящее к изменению значения, формы или размещения информации). Используется для обозначения операций присваивания.

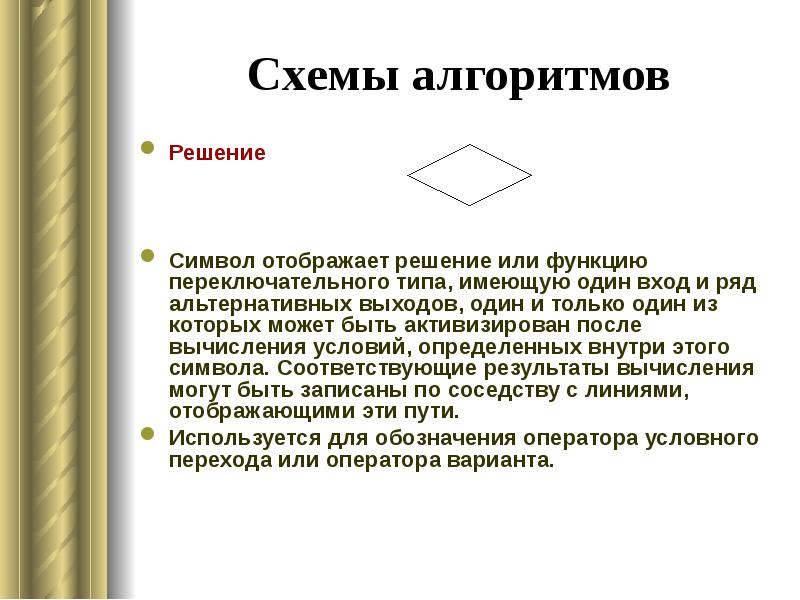

Слайд 21

Описание слайда:

Схемы алгоритмов Решение Символ отображает решение или функцию переключательного типа, имеющую один вход и ряд альтернативных выходов, один и только один из которых может быть активизирован после вычисления условий, определенных внутри этого символа. Соответствующие результаты вычисления могут быть записаны по соседству с линиями, отображающими эти пути. Используется для обозначения оператора условного перехода или оператора варианта.

Слайд 22

Описание слайда:

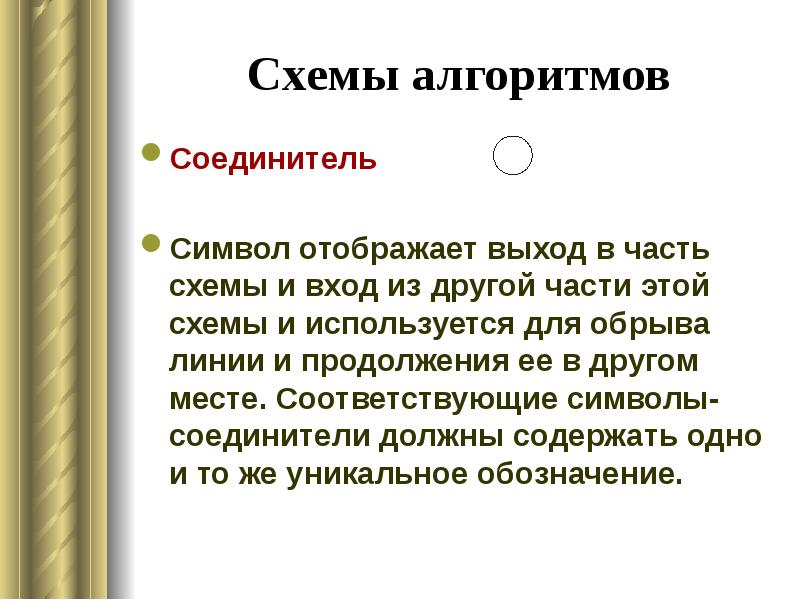

Схемы алгоритмов Соединитель Символ отображает выход в часть схемы и вход из другой части этой схемы и используется для обрыва линии и продолжения ее в другом месте. Соответствующие символы-соединители должны содержать одно и то же уникальное обозначение.

Слайд 23

Описание слайда:

Схемы алгоритмов Комментарий Символ используется для добавления описательных комментариев или пояснительных записей с целью объяснений или примечаний. Пунктирные линии в символе комментария связаны с соответствующим символом или могут обводить группу символов. Текст комментариев или примечаний должен быть помещен около ограничивающей фигуры.

Слайд 24

Описание слайда:

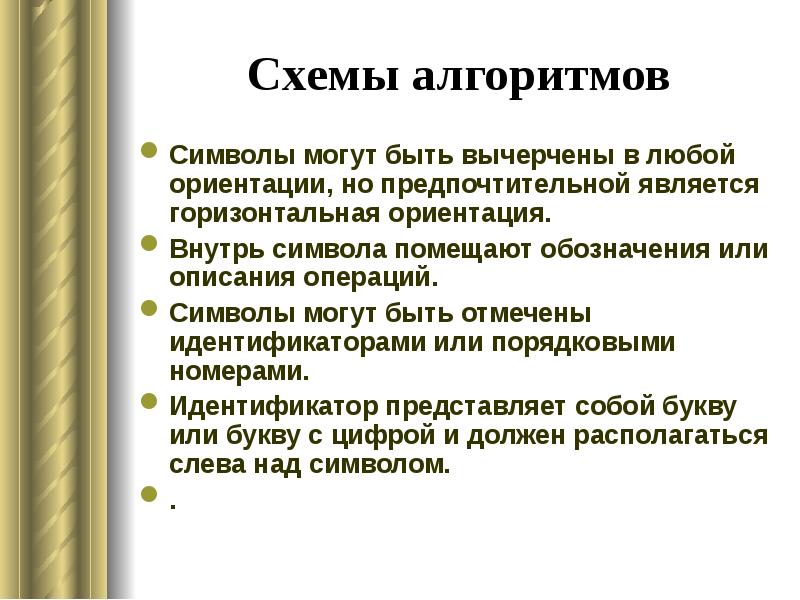

Схемы алгоритмов Символы могут быть вычерчены в любой ориентации, но предпочтительной является горизонтальная ориентация. Внутрь символа помещают обозначения или описания операций. Символы могут быть отмечены идентификаторами или порядковыми номерами. Идентификатор представляет собой букву или букву с цифрой и должен располагаться слева над символом. .

Слайд 25

Описание слайда:

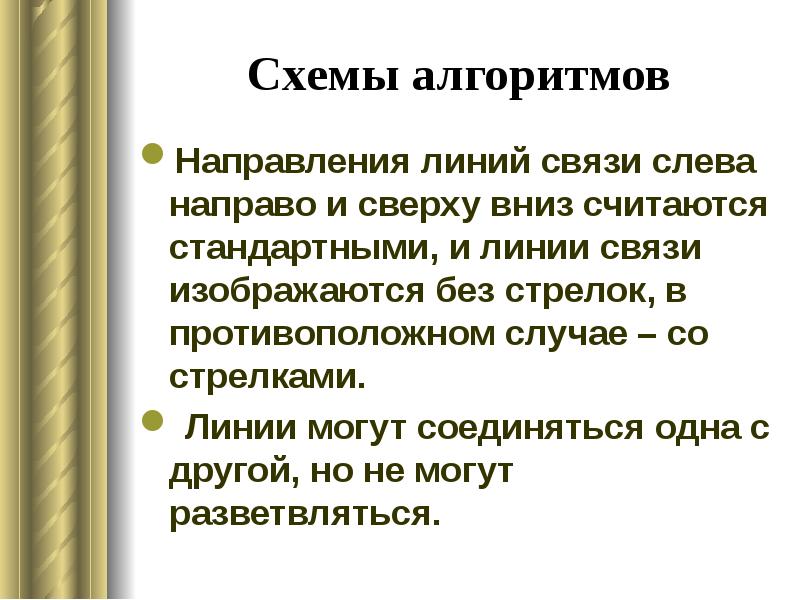

Схемы алгоритмов Направления линий связи слева направо и сверху вниз считаются стандартными, и линии связи изображаются без стрелок, в противоположном случае – со стрелками. Линии могут соединяться одна с другой, но не могут разветвляться.

Слайд 26

Описание слайда:

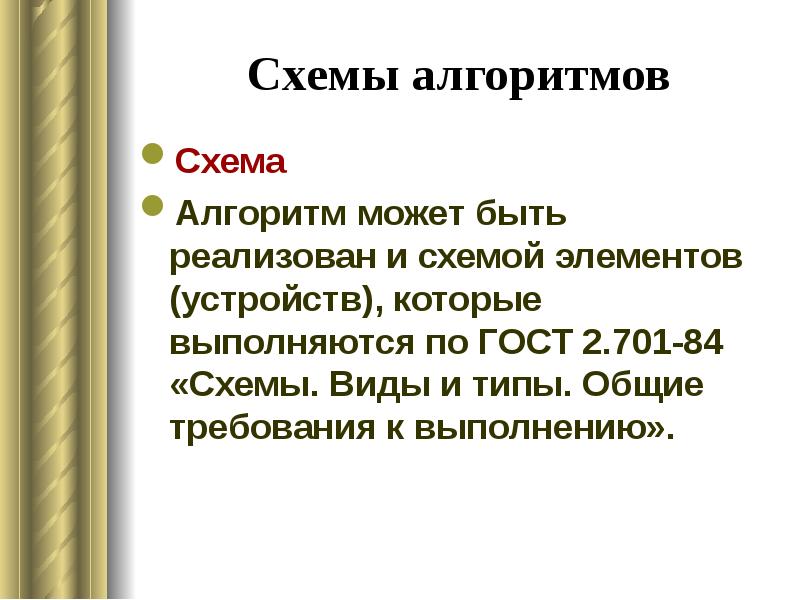

Схемы алгоритмов Схема Алгоритм может быть реализован и схемой элементов (устройств), которые выполняются по ГОСТ 2.701-84 «Схемы. Виды и типы. Общие требования к выполнению».

Слайд 27

Описание слайда:

3.Синтез МПУУ на «жёсткой» логике МПУУ

Слайд 28

Описание слайда:

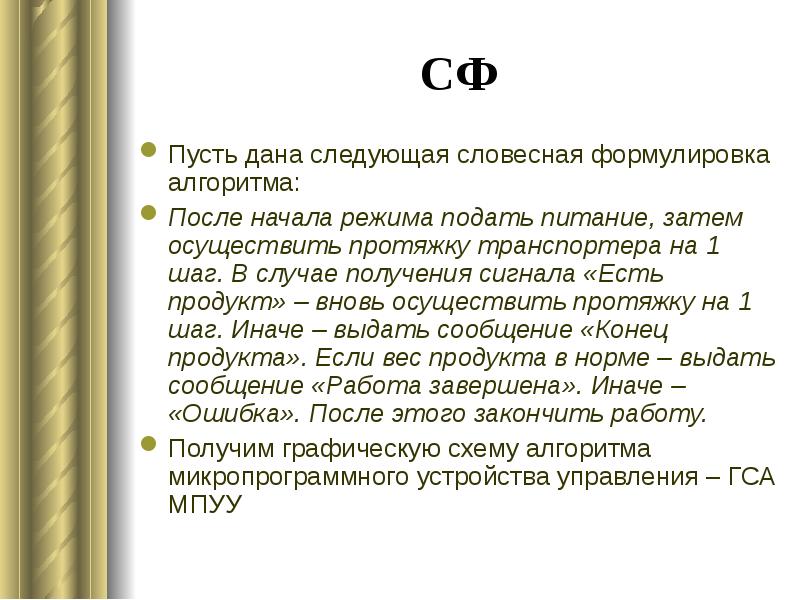

СФ Пусть дана следующая словесная формулировка алгоритма: После начала режима подать питание, затем осуществить протяжку транспортера на 1 шаг. В случае получения сигнала «Есть продукт» – вновь осуществить протяжку на 1 шаг. Иначе – выдать сообщение «Конец продукта». Если вес продукта в норме – выдать сообщение «Работа завершена». Иначе – «Ошибка». После этого закончить работу. Получим графическую схему алгоритма микропрограммного устройства управления – ГСА МПУУ

Слайд 29

Описание слайда:

Построение ОГСА по ГСА

Слайд 30

Описание слайда:

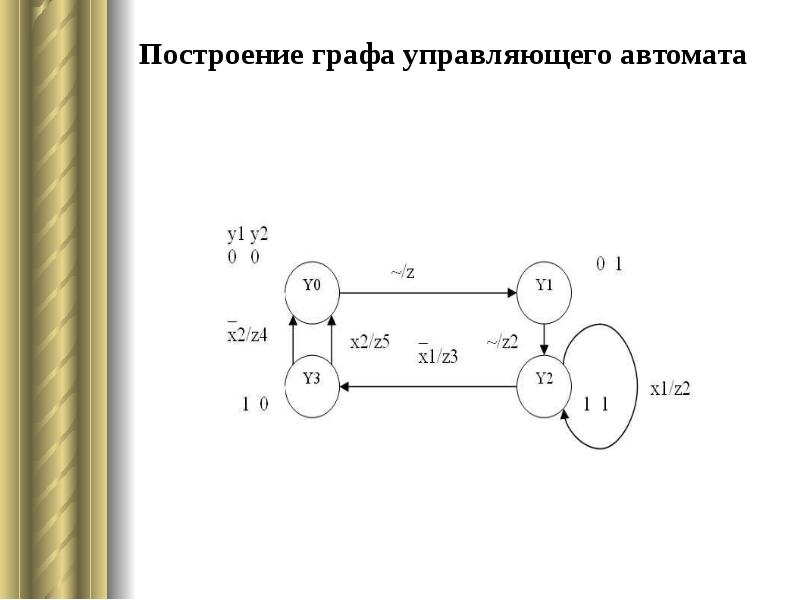

Построение графа управляющего автомата

Слайд 31

Описание слайда:

Построим обобщенную таблицу переходов-выходов. Используем d-триггеры – со входами d2, d1. Обобщенная таблица переходов-выходов

Слайд 32

Описание слайда:

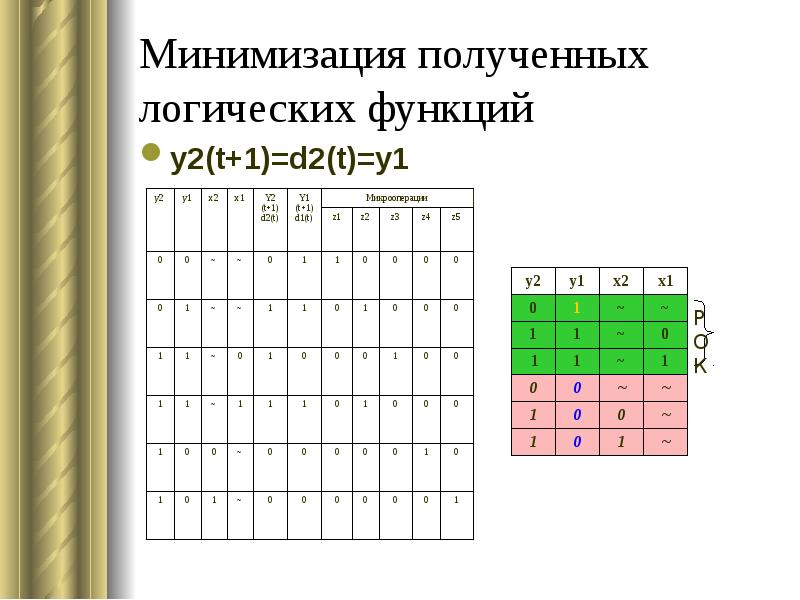

Минимизация полученных логических функций y2(t+1)=d2(t)=y1

Слайд 33

Описание слайда:

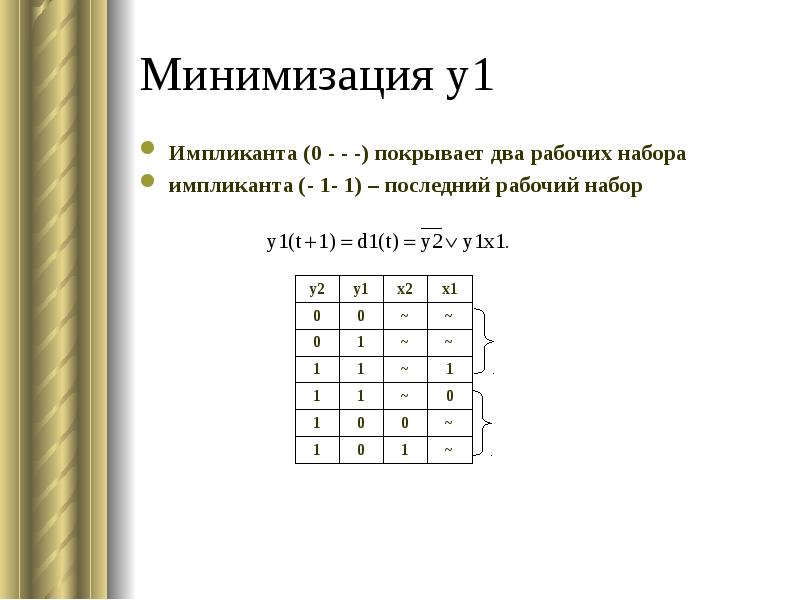

Минимизация у1 Импликанта (0 - - -) покрывает два рабочих набора импликанта (- 1- 1) – последний рабочий набор

Слайд 34

Описание слайда:

Минимизируем функции выходов. Очевидно, что минимизация функций z1, z3, z4, z5 практически невозможна вследствие единственных их рабочих наборов. Попробуем минимизировать z2:

Слайд 35

Описание слайда:

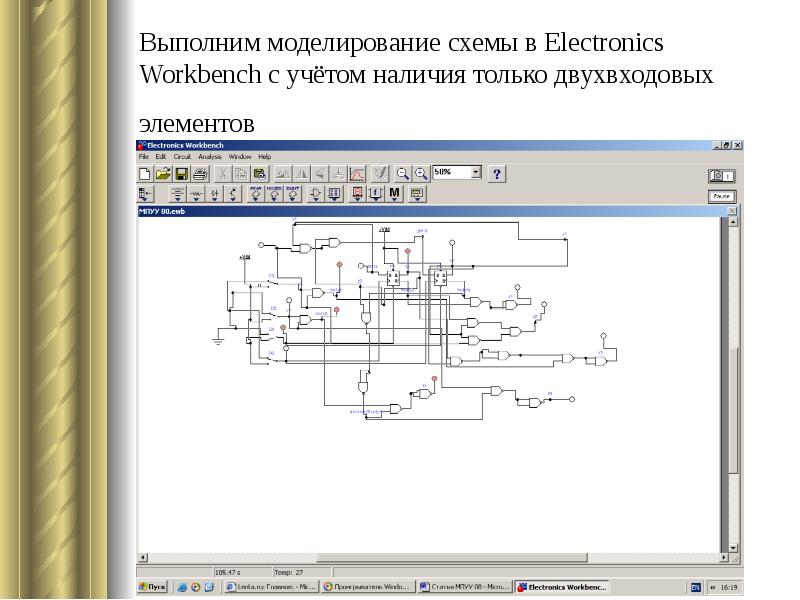

Выполним моделирование схемы в Electronics Workbench с учётом наличия только двухвходовых элементов

Слайд 36

Описание слайда:

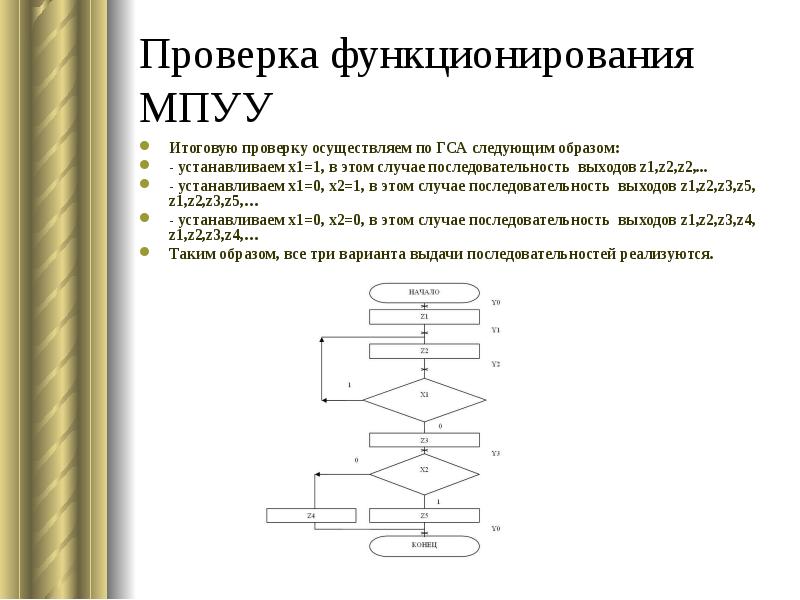

Проверка функционирования МПУУ Итоговую проверку осуществляем по ГСА следующим образом: - устанавливаем х1=1, в этом случае последовательность выходов z1,z2,z2,... - устанавливаем х1=0, х2=1, в этом случае последовательность выходов z1,z2,z3,z5, z1,z2,z3,z5,… - устанавливаем х1=0, х2=0, в этом случае последовательность выходов z1,z2,z3,z4, z1,z2,z3,z4,… Таким образом, все три варианта выдачи последовательностей реализуются.
