Слайд 1


Автоматизация конструкторско-технологического проектирования БИС Лектор: Заглядин Глеб Георгиевич Лекция 02 Дизайн топологии, синтез комбинационной...
Описание слайда:
Автоматизация конструкторско-технологического проектирования БИС Лектор: Заглядин Глеб Георгиевич Лекция 02 Дизайн топологии, синтез комбинационной КМОП-логики

Слайд 2


Имеют фиксированную высоту и положение шин земли/питания и кармана. Располагаются в виде строк
Описание слайда:
Имеют фиксированную высоту и положение шин земли/питания и кармана. Располагаются в виде строк

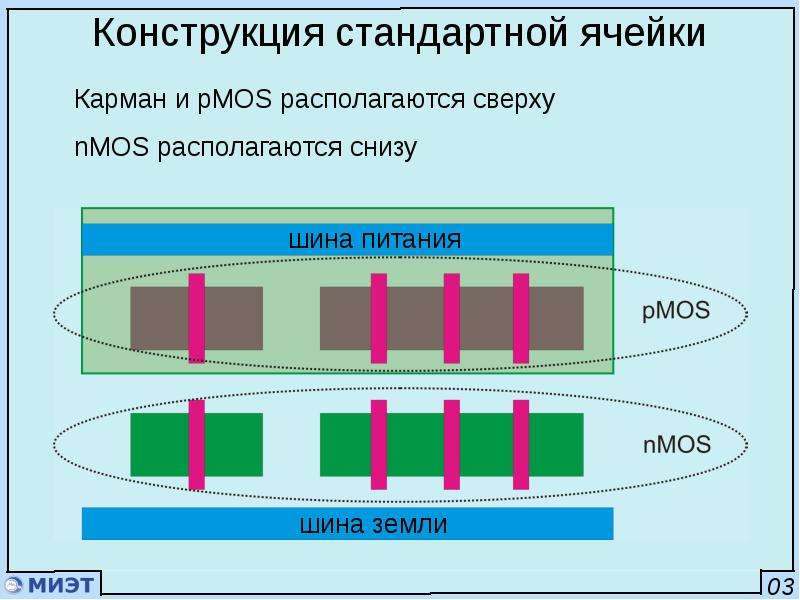

Слайд 3


Карман и pMOS располагаются сверху nMOS располагаются снизу
Описание слайда:
Карман и pMOS располагаются сверху nMOS располагаются снизу

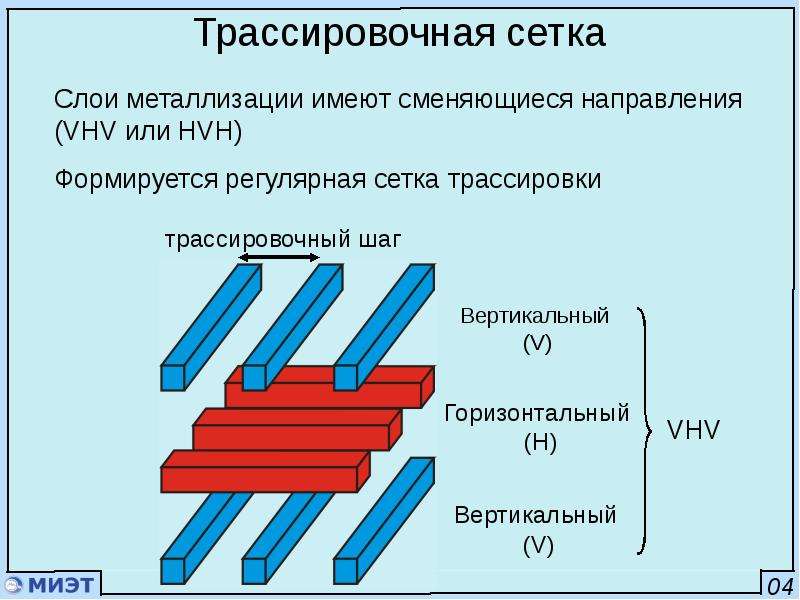

Слайд 4


Слои металлизации имеют сменяющиеся направления (VHV или HVH) Формируется регулярная сетка трассировки
Описание слайда:
Слои металлизации имеют сменяющиеся направления (VHV или HVH) Формируется регулярная сетка трассировки

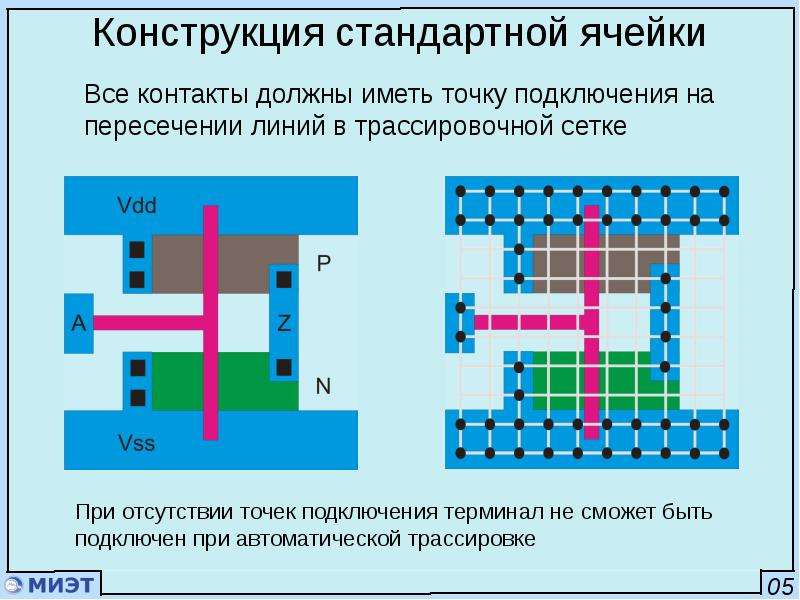

Слайд 5


Все контакты должны иметь точку подключения на пересечении линий в трассировочной сетке
Описание слайда:
Все контакты должны иметь точку подключения на пересечении линий в трассировочной сетке

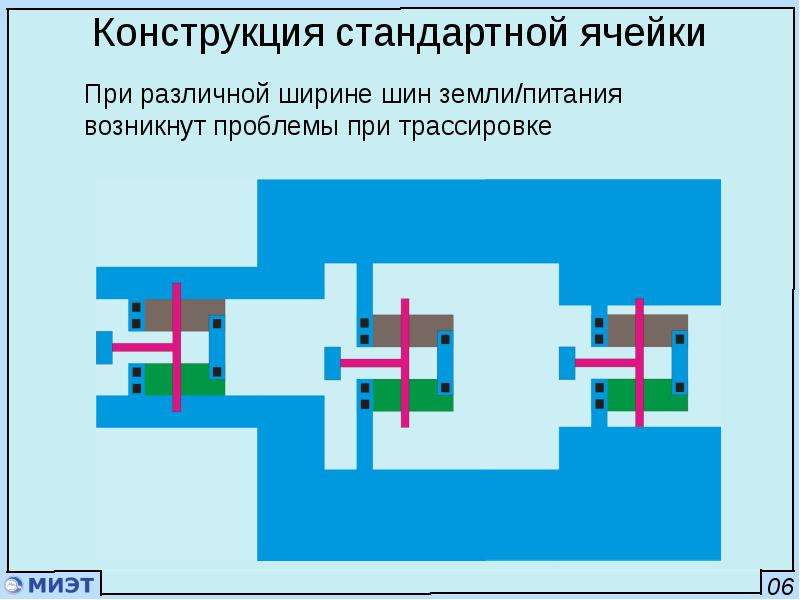

Слайд 6


При различной ширине шин земли/питания возникнут проблемы при трассировке
Описание слайда:
При различной ширине шин земли/питания возникнут проблемы при трассировке

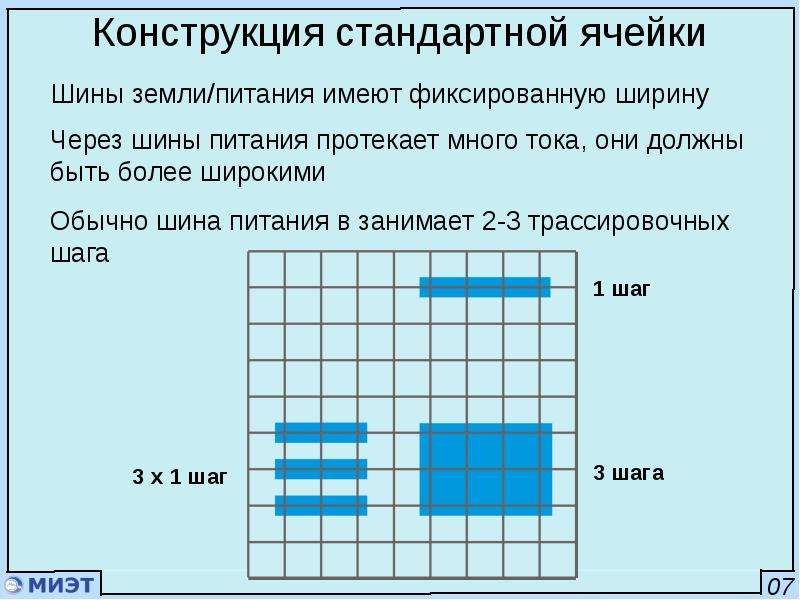

Слайд 7


Шины земли/питания имеют фиксированную ширину
Описание слайда:
Шины земли/питания имеют фиксированную ширину

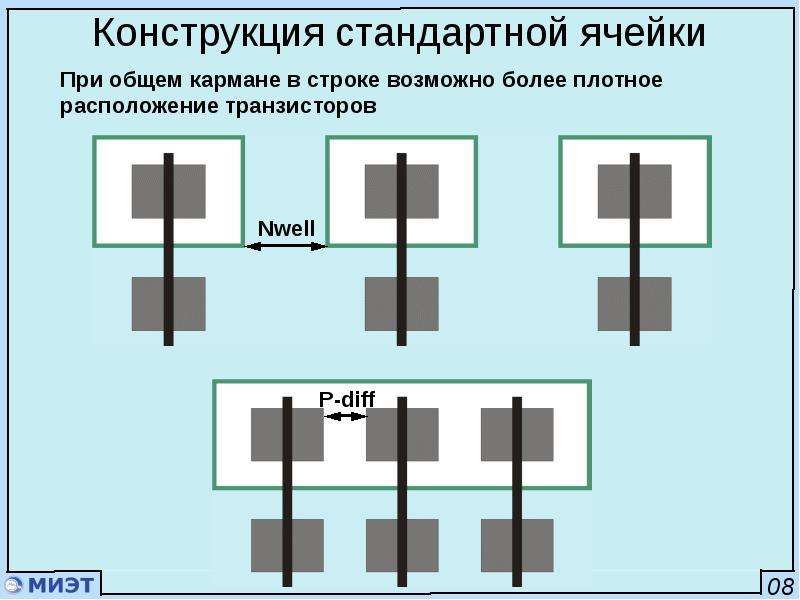

Слайд 8


При общем кармане в строке возможно более плотное расположение транзисторов
Описание слайда:
При общем кармане в строке возможно более плотное расположение транзисторов

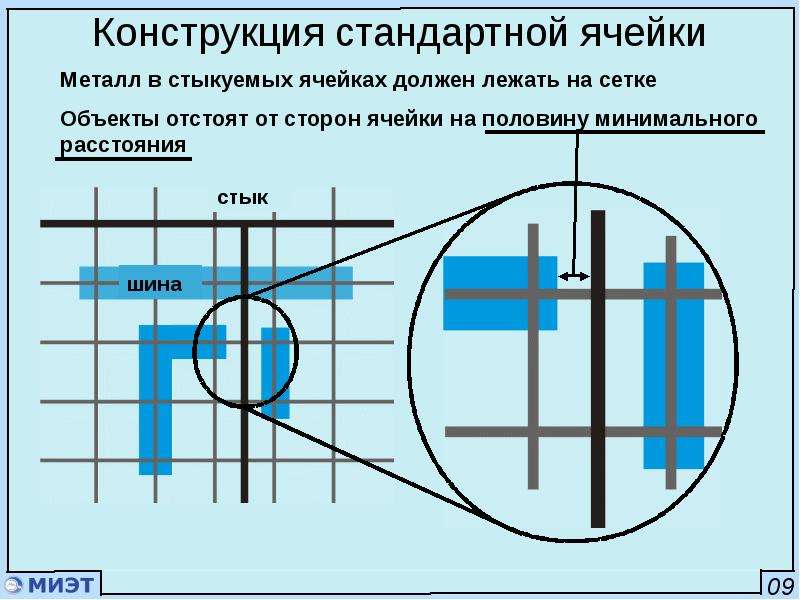

Слайд 9


Металл в стыкуемых ячейках должен лежать на сетке
Описание слайда:
Металл в стыкуемых ячейках должен лежать на сетке

Слайд 10


При большом количестве слоев трассировки строки из ячеек могут стыковаться «спина к спине»
Описание слайда:
При большом количестве слоев трассировки строки из ячеек могут стыковаться «спина к спине»

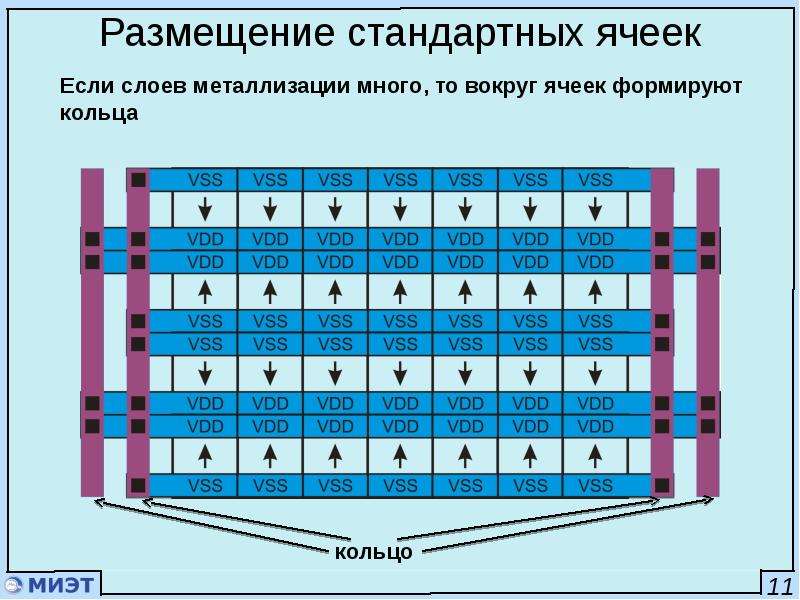

Слайд 11


Если слоев металлизации много, то вокруг ячеек формируют кольца
Описание слайда:
Если слоев металлизации много, то вокруг ячеек формируют кольца

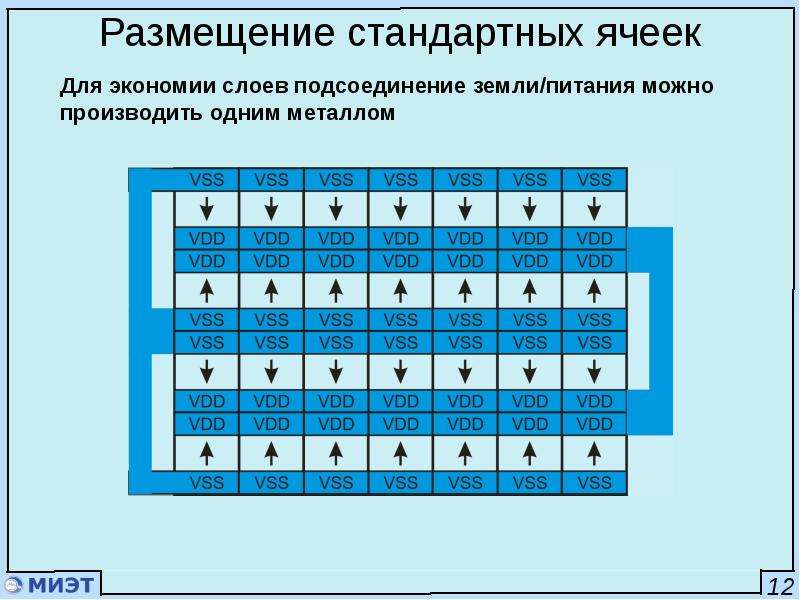

Слайд 12


Для экономии слоев подсоединение земли/питания можно производить одним металлом
Описание слайда:
Для экономии слоев подсоединение земли/питания можно производить одним металлом

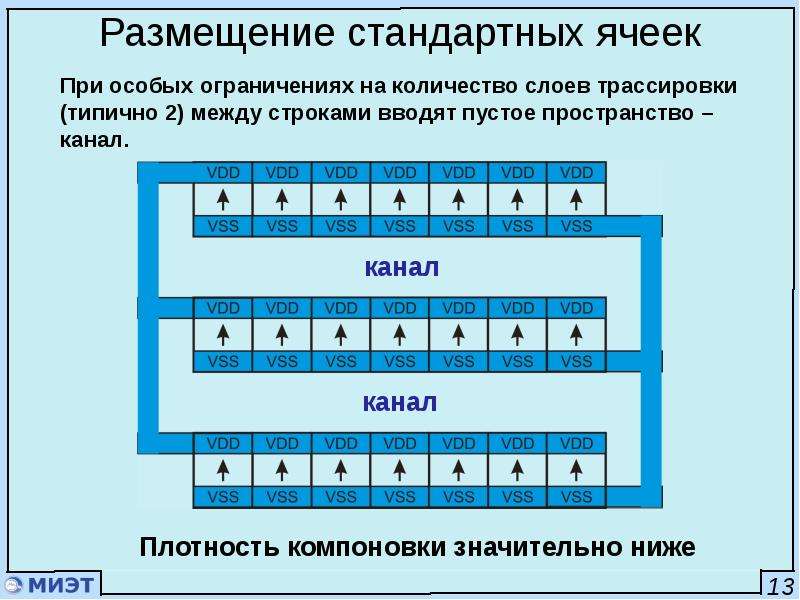

Слайд 13


При особых ограничениях на количество слоев трассировки (типично 2) между строками вводят пустое пространство – канал.
Описание слайда:
При особых ограничениях на количество слоев трассировки (типично 2) между строками вводят пустое пространство – канал.

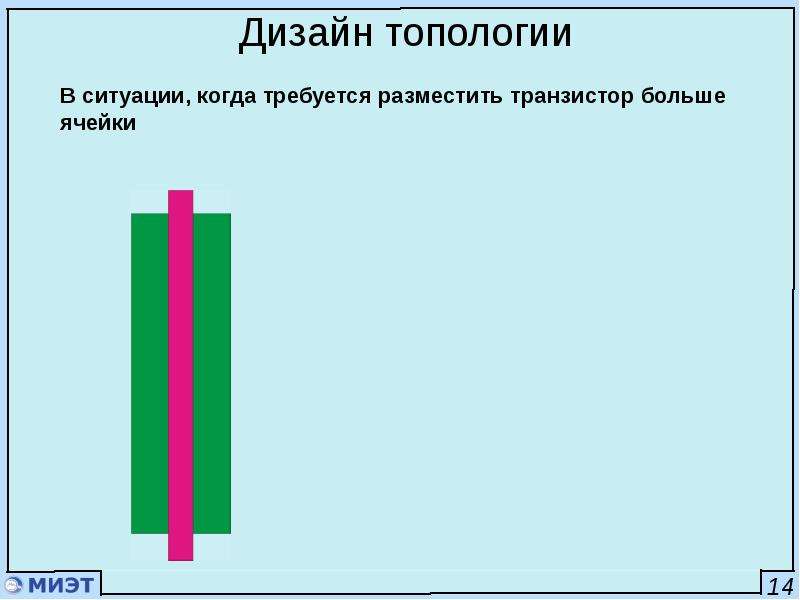

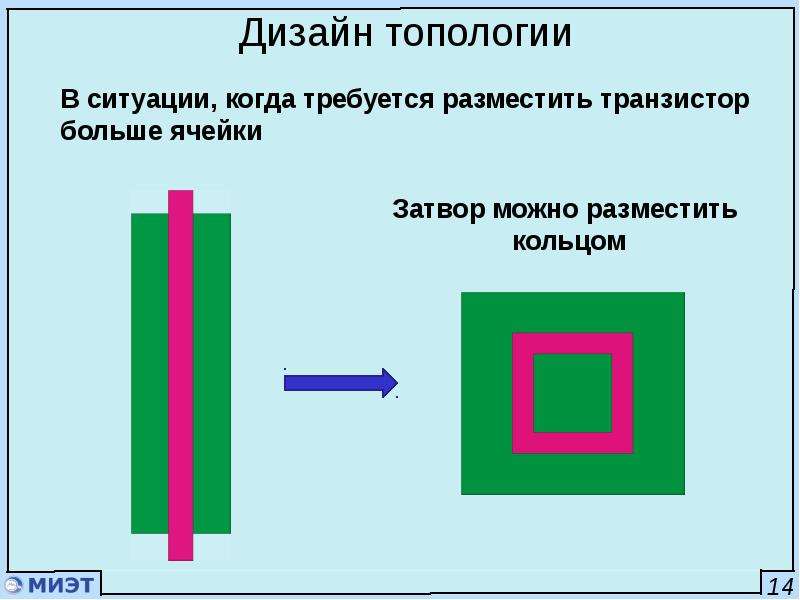

Слайд 14


В ситуации, когда требуется разместить транзистор больше ячейки
Описание слайда:
В ситуации, когда требуется разместить транзистор больше ячейки

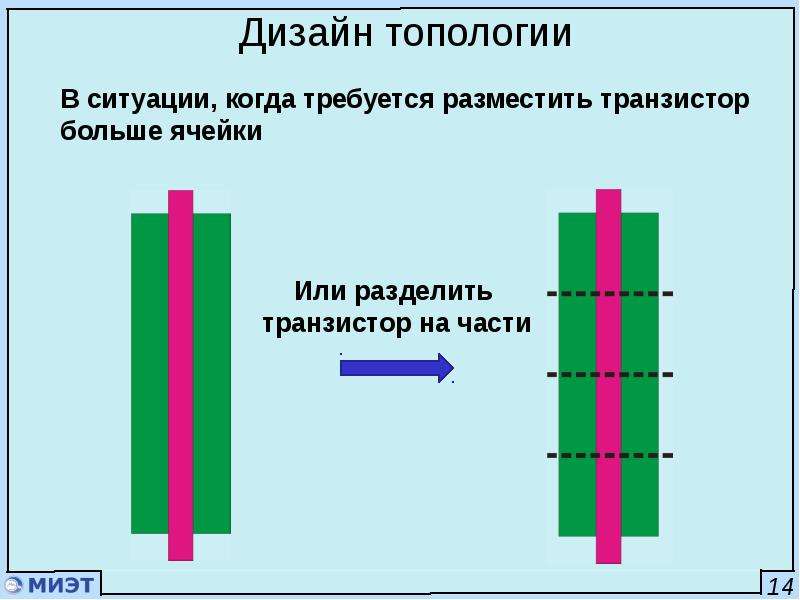

Слайд 15


В ситуации, когда требуется разместить транзистор больше ячейки
Описание слайда:
В ситуации, когда требуется разместить транзистор больше ячейки

Слайд 16


В ситуации, когда требуется разместить транзистор больше ячейки
Описание слайда:
В ситуации, когда требуется разместить транзистор больше ячейки

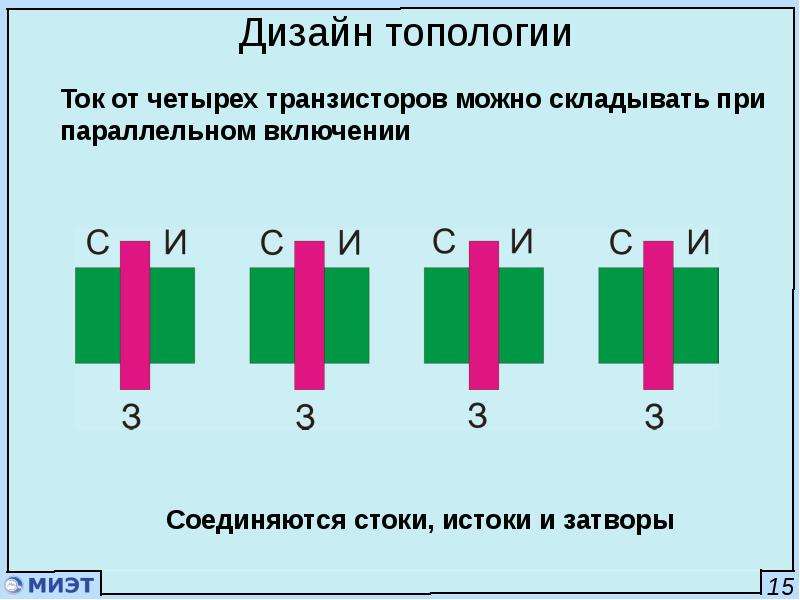

Слайд 17


Ток от четырех транзисторов можно складывать при параллельном включении
Описание слайда:
Ток от четырех транзисторов можно складывать при параллельном включении

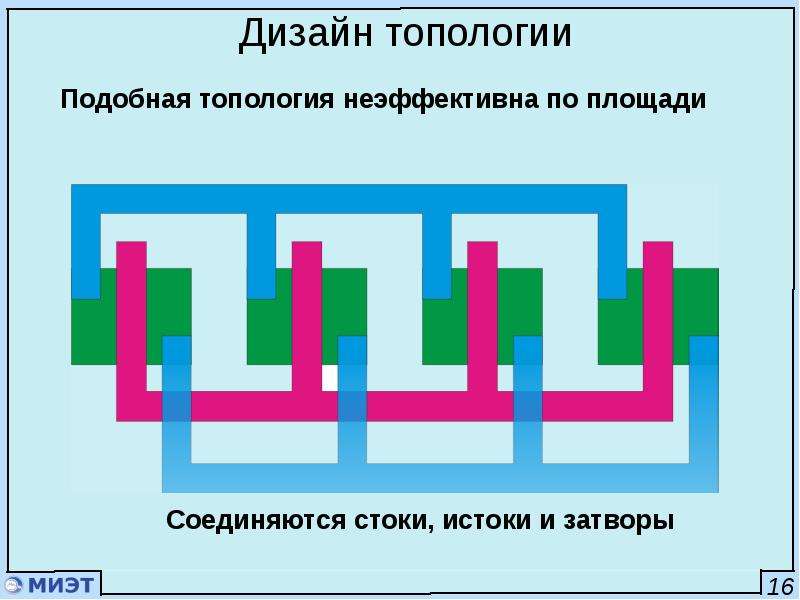

Слайд 18


Подобная топология неэффективна по площади
Описание слайда:
Подобная топология неэффективна по площади

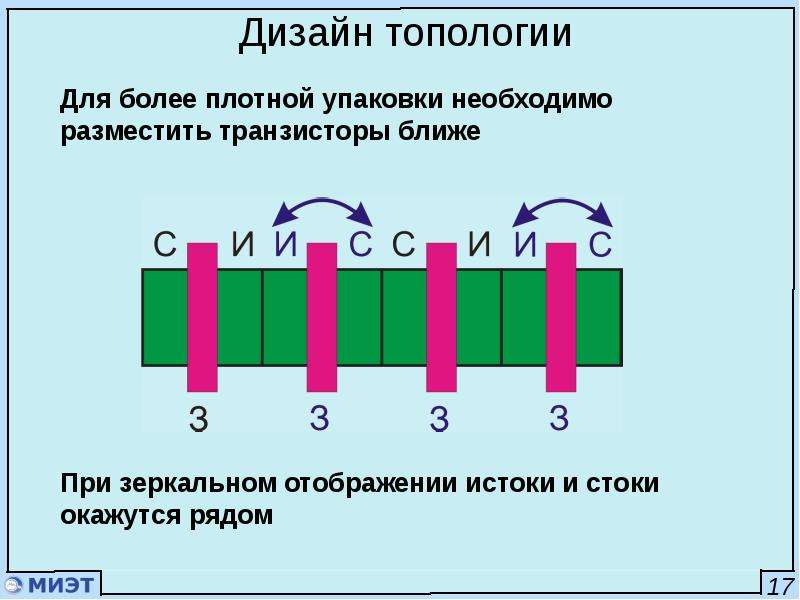

Слайд 19


Для более плотной упаковки необходимо разместить транзисторы ближе
Описание слайда:
Для более плотной упаковки необходимо разместить транзисторы ближе

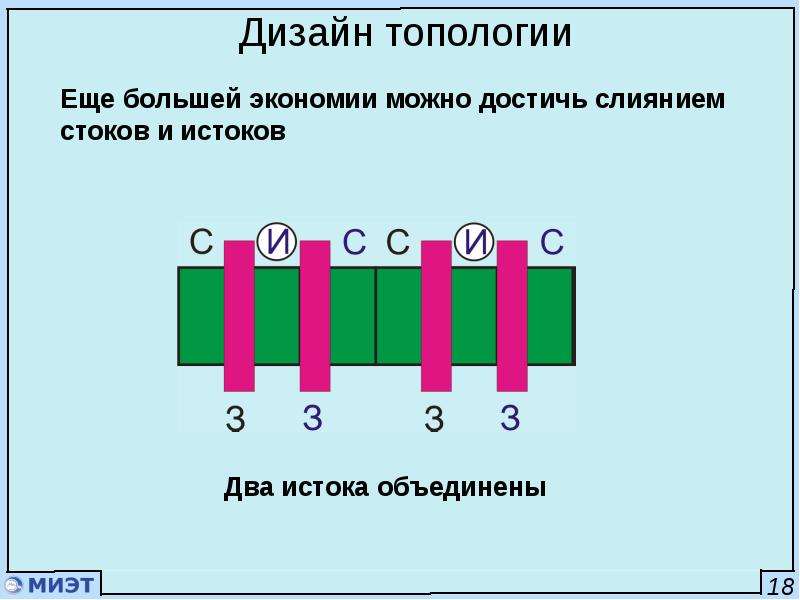

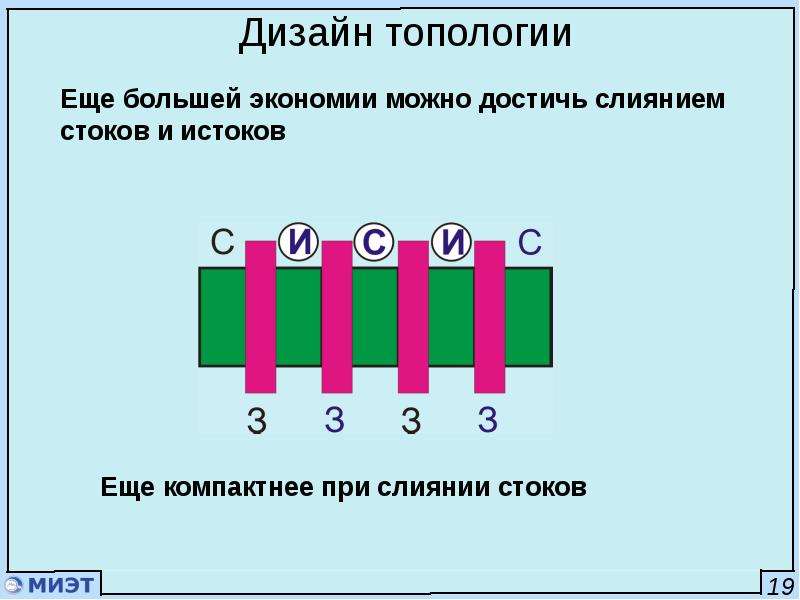

Слайд 20


Еще большей экономии можно достичь слиянием стоков и истоков
Описание слайда:
Еще большей экономии можно достичь слиянием стоков и истоков

Слайд 21


Еще большей экономии можно достичь слиянием стоков и истоков
Описание слайда:
Еще большей экономии можно достичь слиянием стоков и истоков

Слайд 22


Для соединения используются межслойные переходы От их числа зависит сопротивление
Описание слайда:
Для соединения используются межслойные переходы От их числа зависит сопротивление

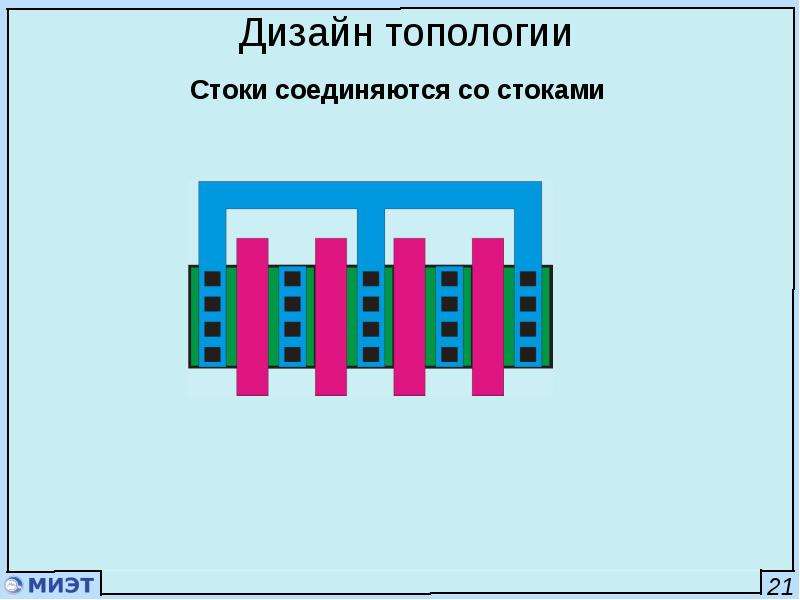

Слайд 23


Стоки соединяются со стоками
Описание слайда:
Стоки соединяются со стоками

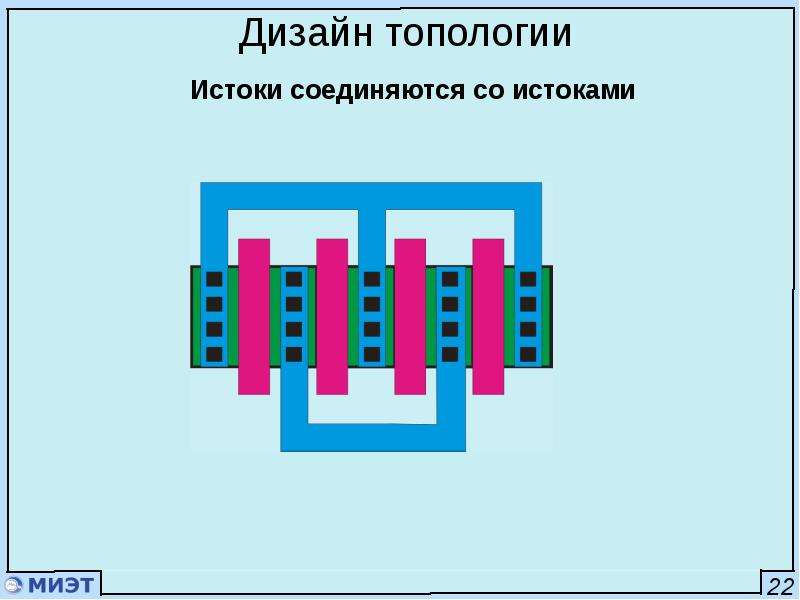

Слайд 24


Истоки соединяются со истоками
Описание слайда:
Истоки соединяются со истоками

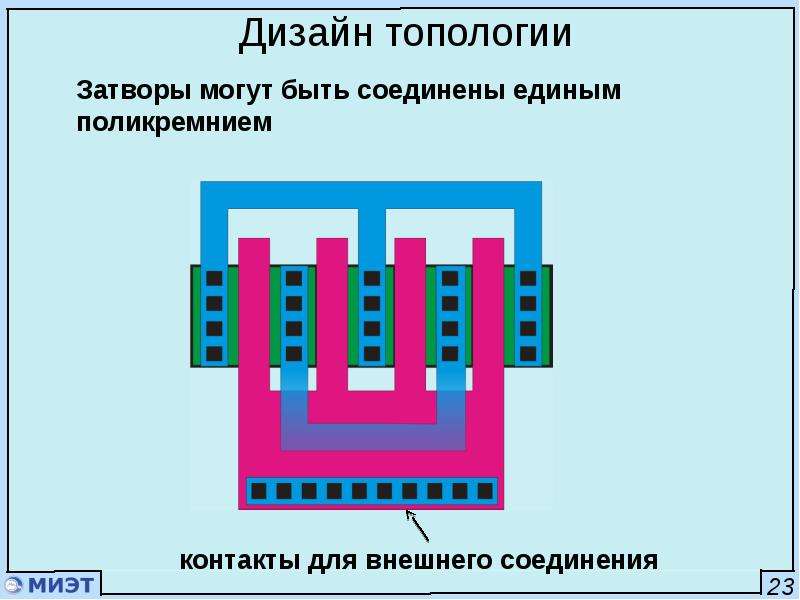

Слайд 25


Затворы могут быть соединены единым поликремнием
Описание слайда:
Затворы могут быть соединены единым поликремнием

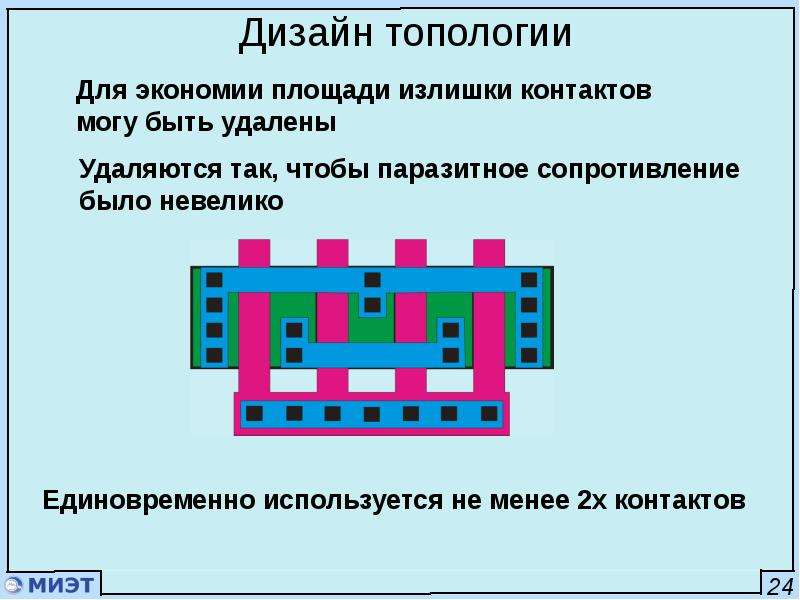

Слайд 26


Для экономии площади излишки контактов могу быть удалены
Описание слайда:
Для экономии площади излишки контактов могу быть удалены

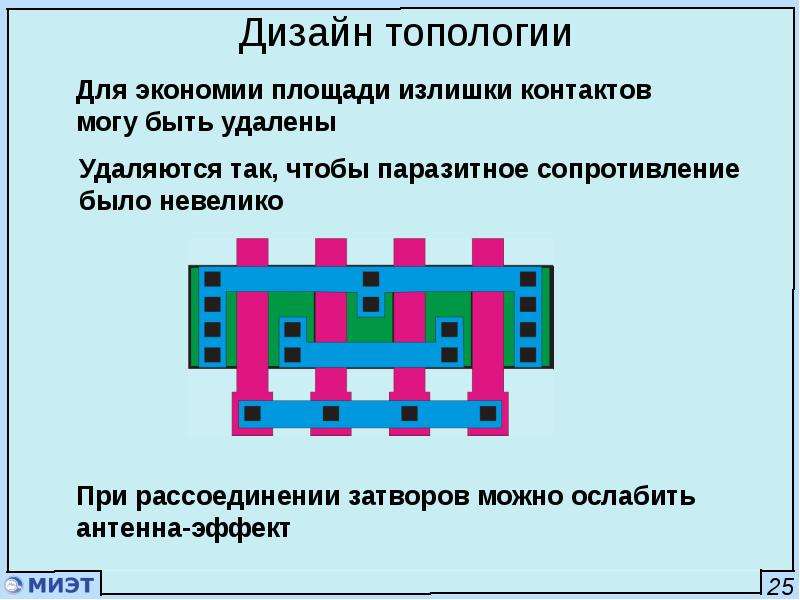

Слайд 27


Для экономии площади излишки контактов могу быть удалены
Описание слайда:
Для экономии площади излишки контактов могу быть удалены

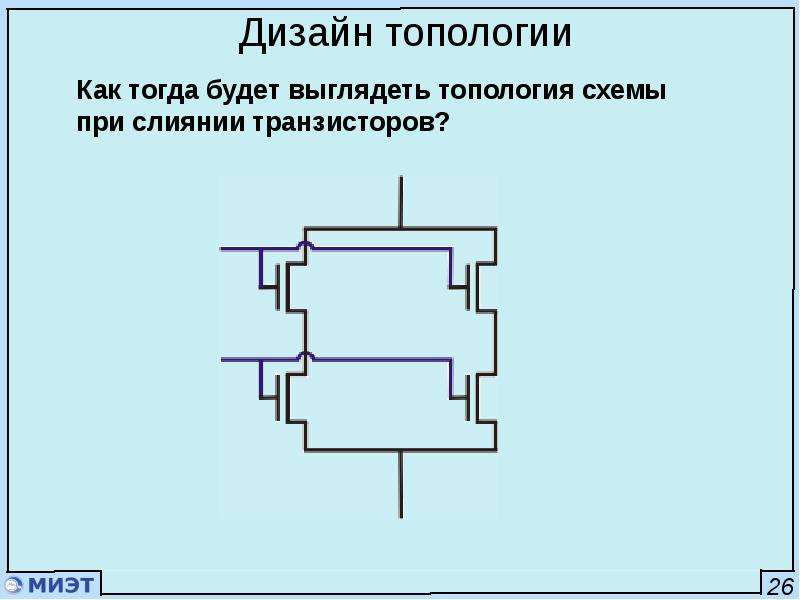

Слайд 28


Как тогда будет выглядеть топология схемы при слиянии транзисторов?
Описание слайда:
Как тогда будет выглядеть топология схемы при слиянии транзисторов?

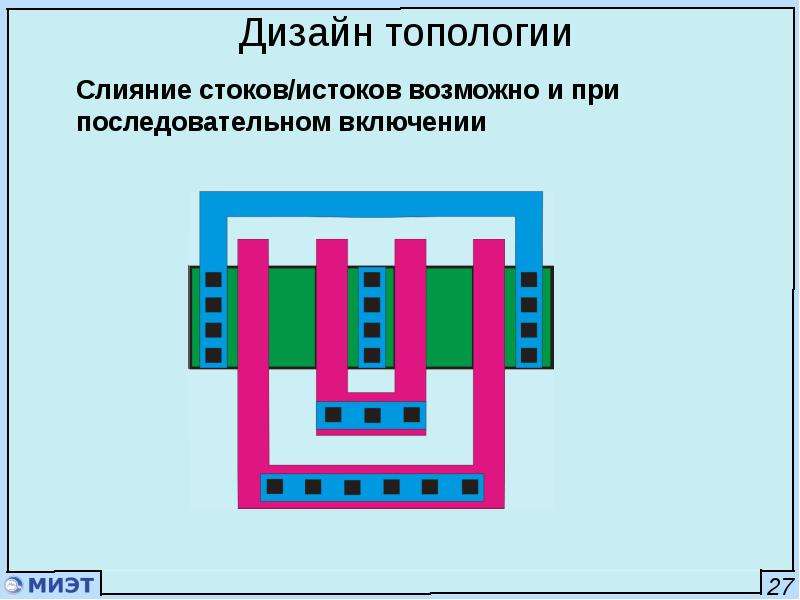

Слайд 29


Слияние стоков/истоков возможно и при последовательном включении
Описание слайда:
Слияние стоков/истоков возможно и при последовательном включении

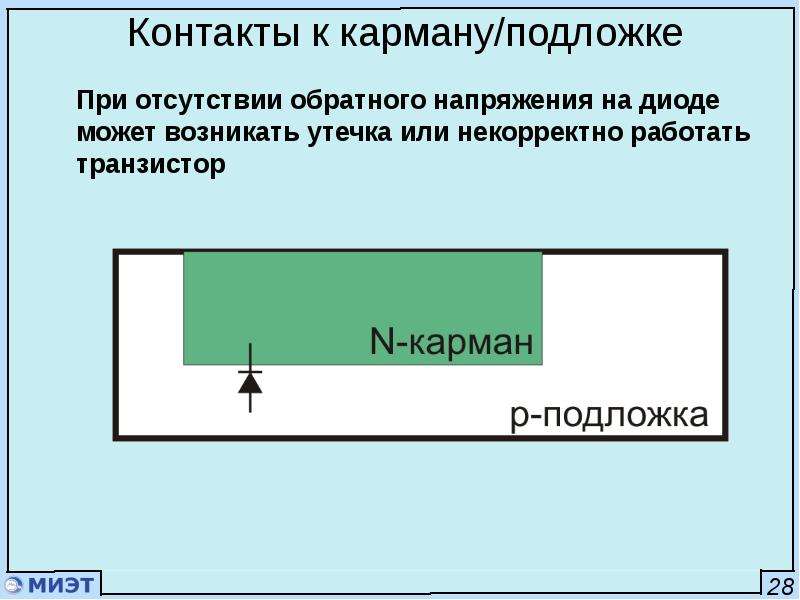

Слайд 30


При отсутствии обратного напряжения на диоде может возникать утечка или некорректно работать транзистор
Описание слайда:
При отсутствии обратного напряжения на диоде может возникать утечка или некорректно работать транзистор

Слайд 31


Поэтому на карман подают питание, подложку заземляют
Описание слайда:
Поэтому на карман подают питание, подложку заземляют

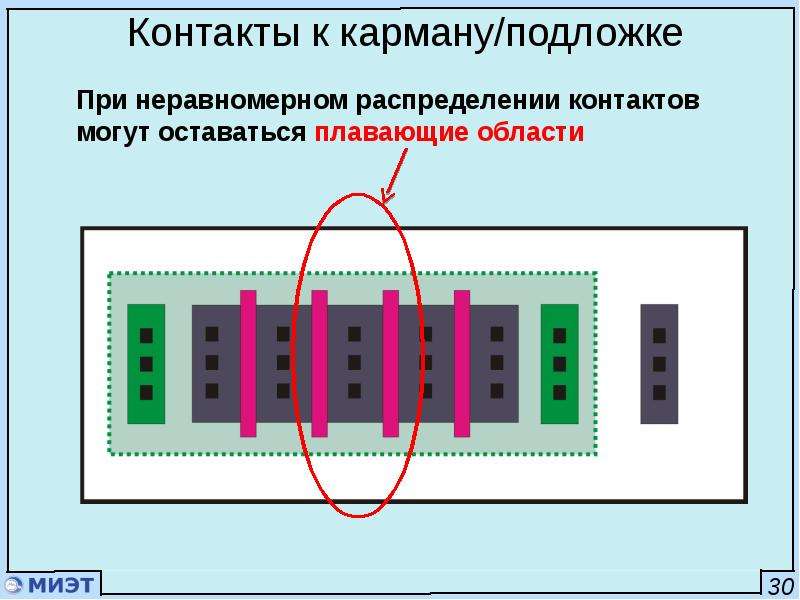

Слайд 32


При неравномерном распределении контактов могут оставаться плавающие области
Описание слайда:
При неравномерном распределении контактов могут оставаться плавающие области

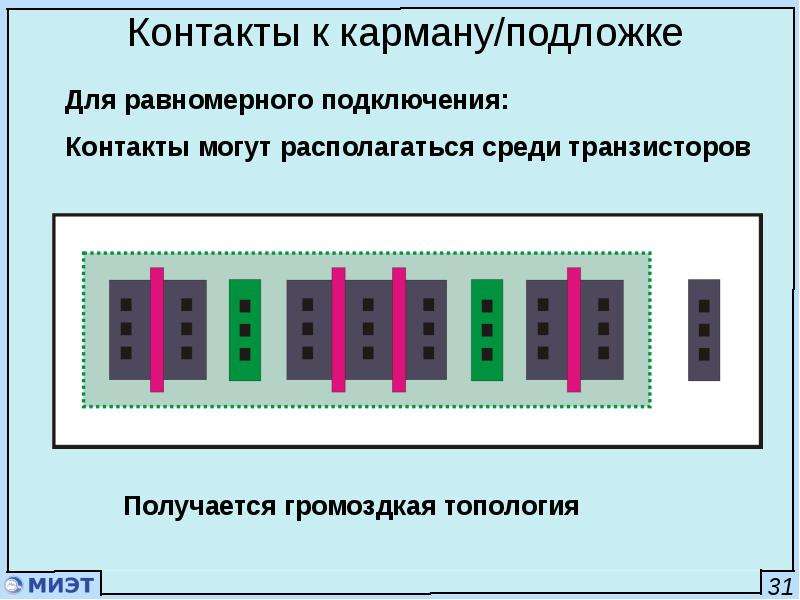

Слайд 33


Для равномерного подключения: Контакты могут располагаться среди транзисторов
Описание слайда:
Для равномерного подключения: Контакты могут располагаться среди транзисторов

Слайд 34


Для равномерного подключения: Контакты могут располагаться сверху транзисторов
Описание слайда:
Для равномерного подключения: Контакты могут располагаться сверху транзисторов

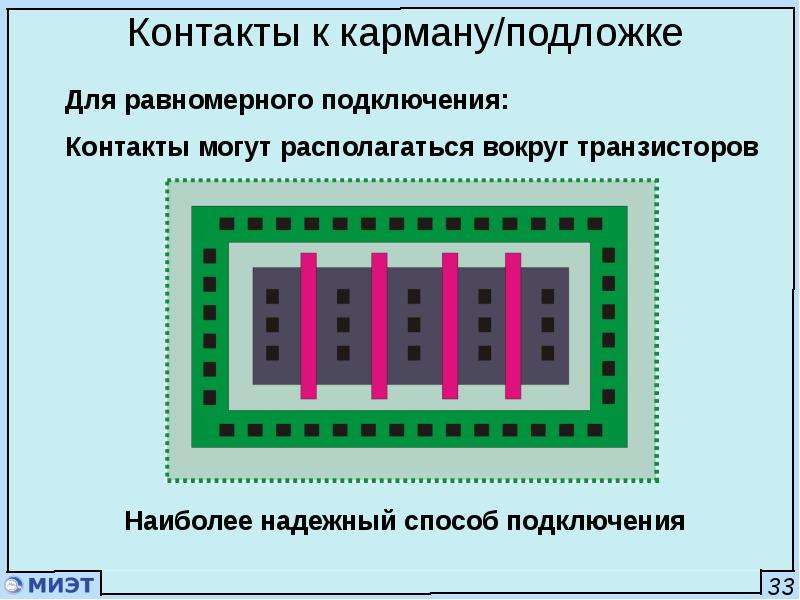

Слайд 35


Для равномерного подключения: Контакты могут располагаться вокруг транзисторов
Описание слайда:
Для равномерного подключения: Контакты могут располагаться вокруг транзисторов

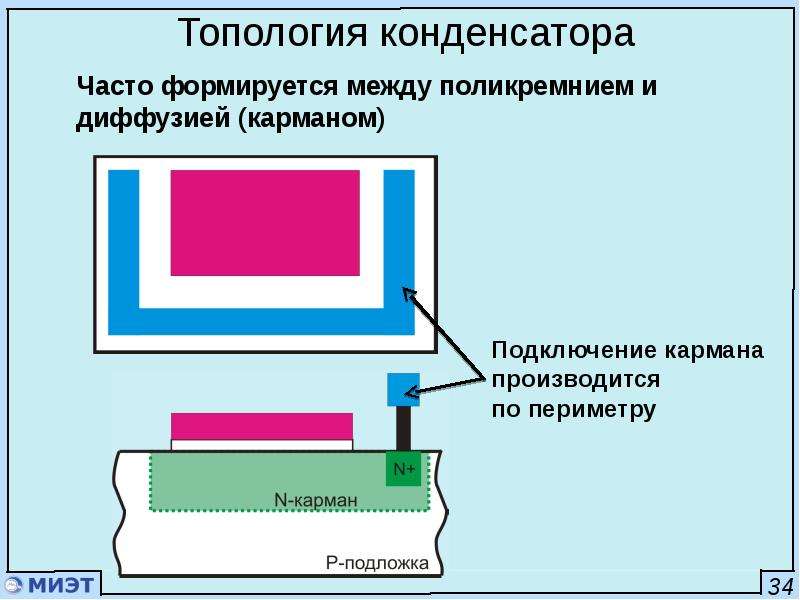

Слайд 36


Часто формируется между поликремнием и диффузией (карманом)
Описание слайда:
Часто формируется между поликремнием и диффузией (карманом)

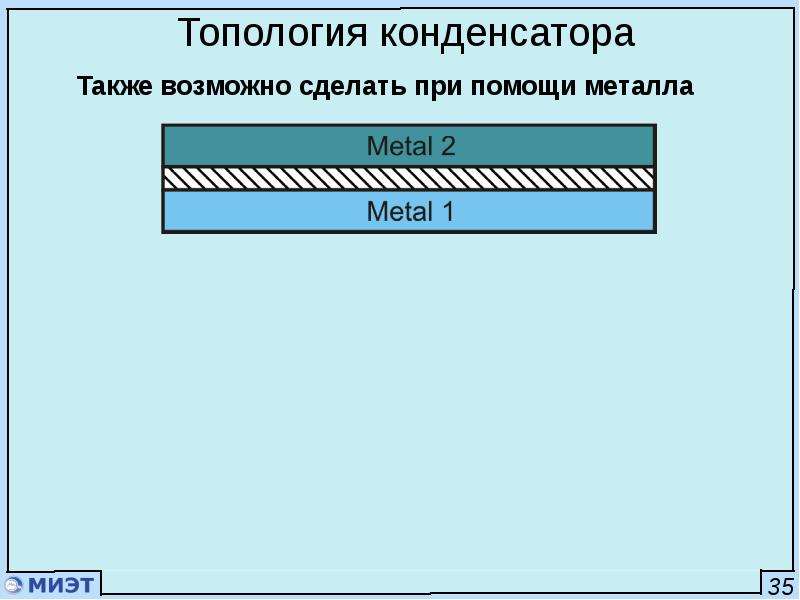

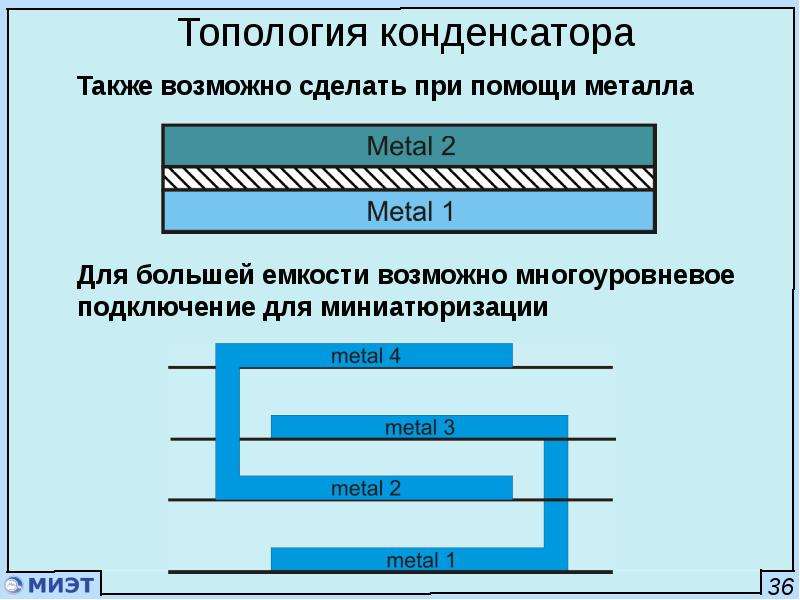

Слайд 37


Также возможно сделать при помощи металла
Описание слайда:
Также возможно сделать при помощи металла

Слайд 38


Также возможно сделать при помощи металла
Описание слайда:
Также возможно сделать при помощи металла

Слайд 39


Может формироваться с помощью поликремния
Описание слайда:
Может формироваться с помощью поликремния

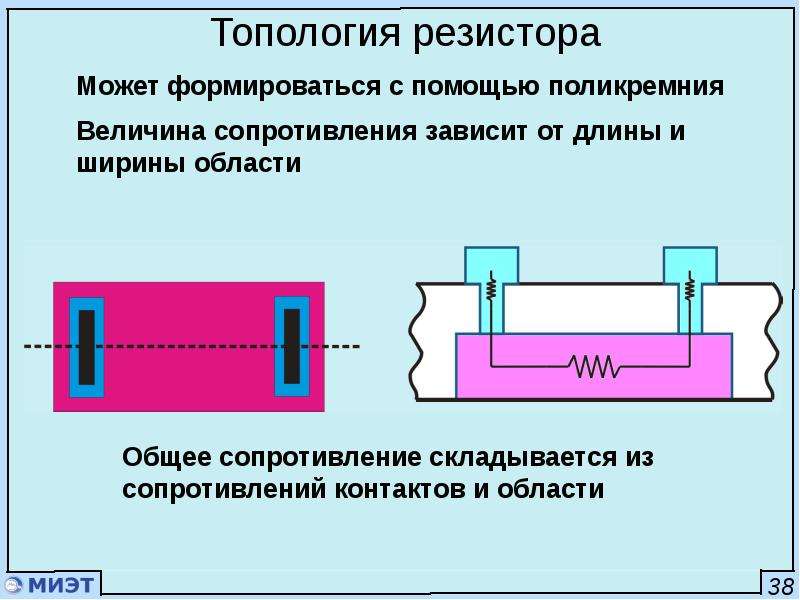

Слайд 40


Может формироваться с помощью поликремния
Описание слайда:
Может формироваться с помощью поликремния

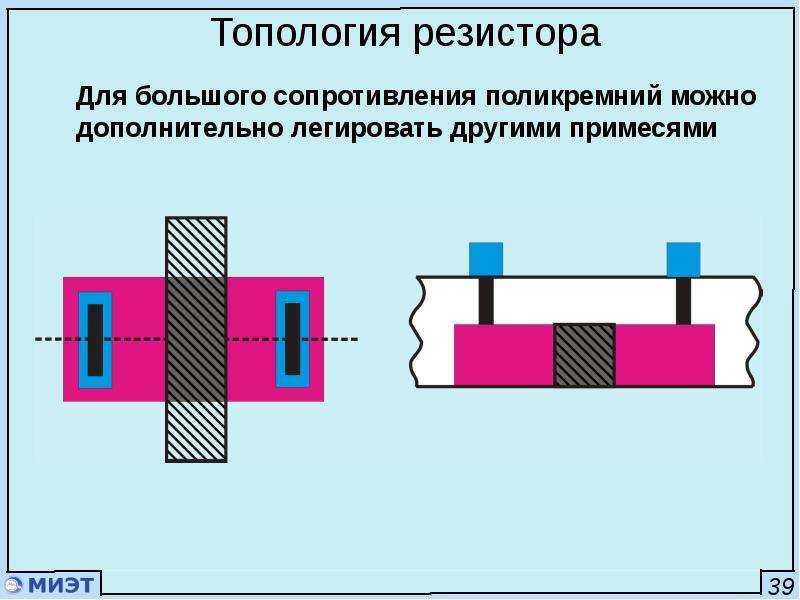

Слайд 41


Для большого сопротивления поликремний можно дополнительно легировать другими примесями
Описание слайда:
Для большого сопротивления поликремний можно дополнительно легировать другими примесями

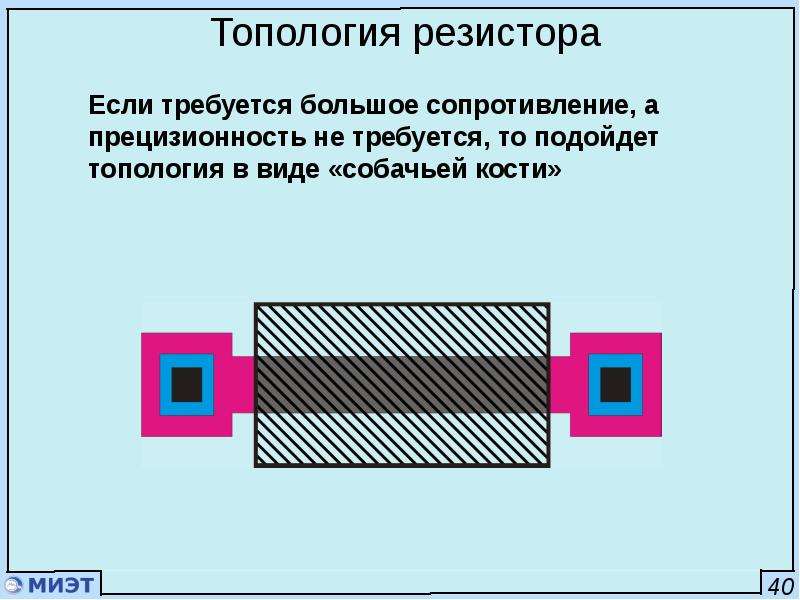

Слайд 42


Если требуется большое сопротивление, а прецизионность не требуется, то подойдет топология в виде «собачьей кости»
Описание слайда:
Если требуется большое сопротивление, а прецизионность не требуется, то подойдет топология в виде «собачьей кости»

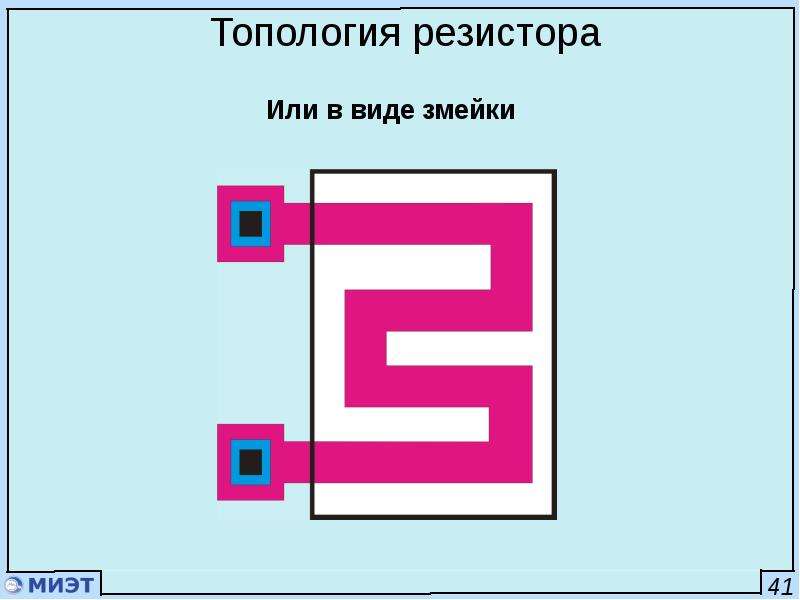

Слайд 43


Автоматизация конструкторско-технологического проектирования БИС, слайд №43
Описание слайда:

Слайд 44


Дополнительно резисторы можно сформировать из МОП-транзистора
Описание слайда:
Дополнительно резисторы можно сформировать из МОП-транзистора

Слайд 45


Дополнительно резисторы можно сформировать из МОП-транзистора
Описание слайда:
Дополнительно резисторы можно сформировать из МОП-транзистора

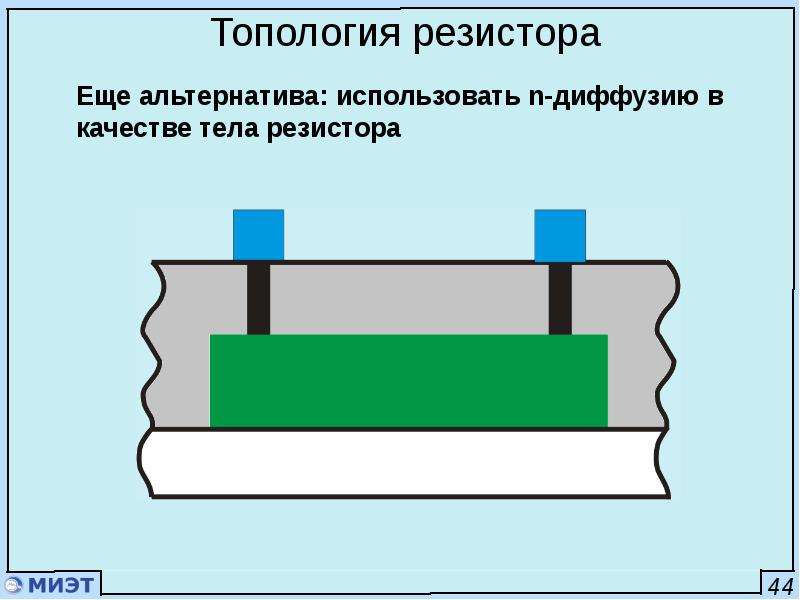

Слайд 46


Еще альтернатива: использовать n-диффузию в качестве тела резистора
Описание слайда:
Еще альтернатива: использовать n-диффузию в качестве тела резистора

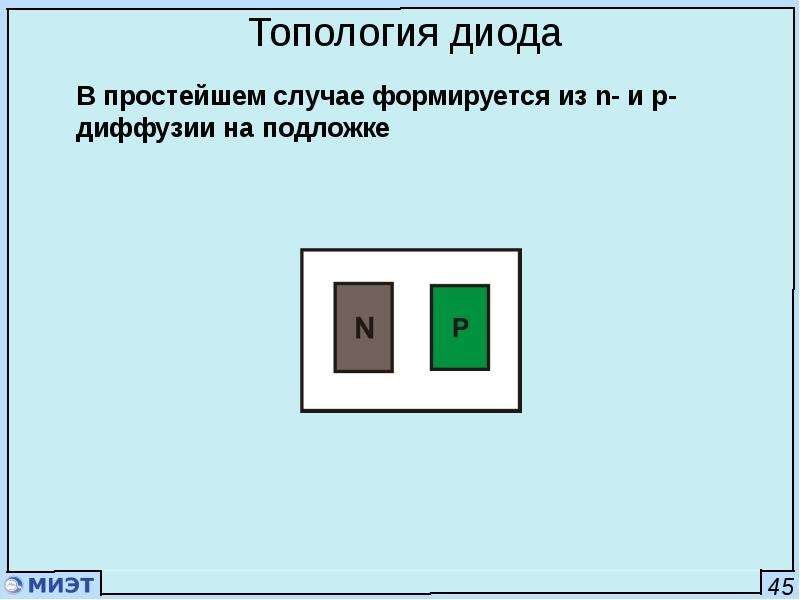

Слайд 47


В простейшем случае формируется из n- и p-диффузии на подложке
Описание слайда:
В простейшем случае формируется из n- и p-диффузии на подложке

Слайд 48


Для повышения площади перехода области диффузии располагают кольцом
Описание слайда:
Для повышения площади перехода области диффузии располагают кольцом

Слайд 49


Или также, как и с транзисторами формируют «пальцы»
Описание слайда:
Или также, как и с транзисторами формируют «пальцы»

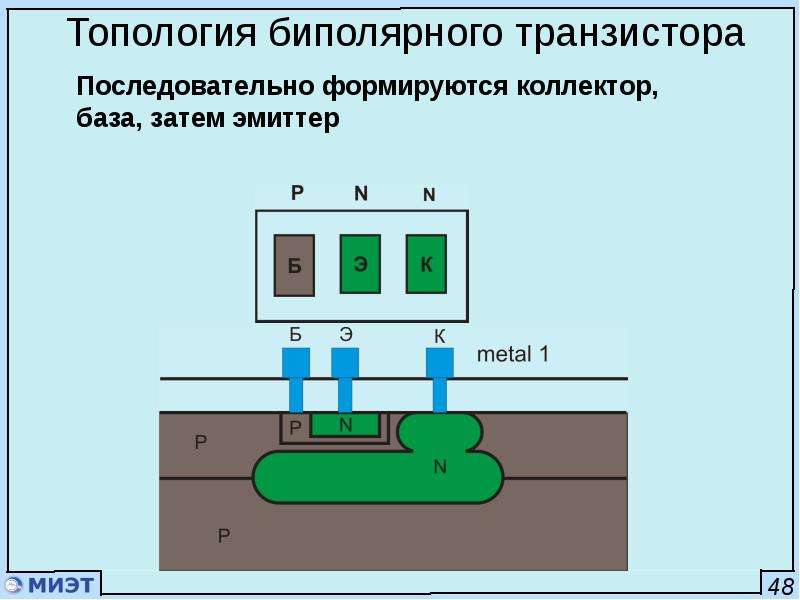

Слайд 50


Последовательно формируются коллектор, база, затем эмиттер
Описание слайда:
Последовательно формируются коллектор, база, затем эмиттер

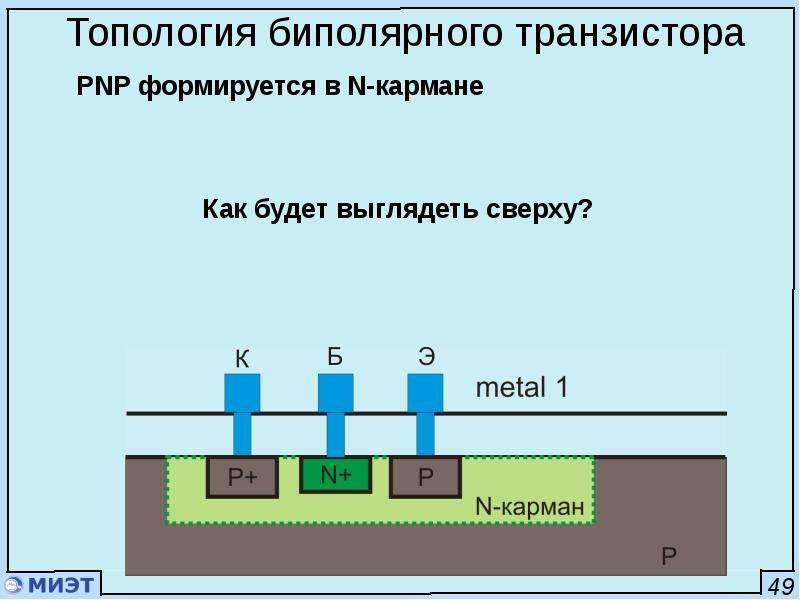

Слайд 51


PNP формируется в N-кармане
Описание слайда:
PNP формируется в N-кармане

Слайд 52


PNP формируется в N-кармане
Описание слайда:
PNP формируется в N-кармане

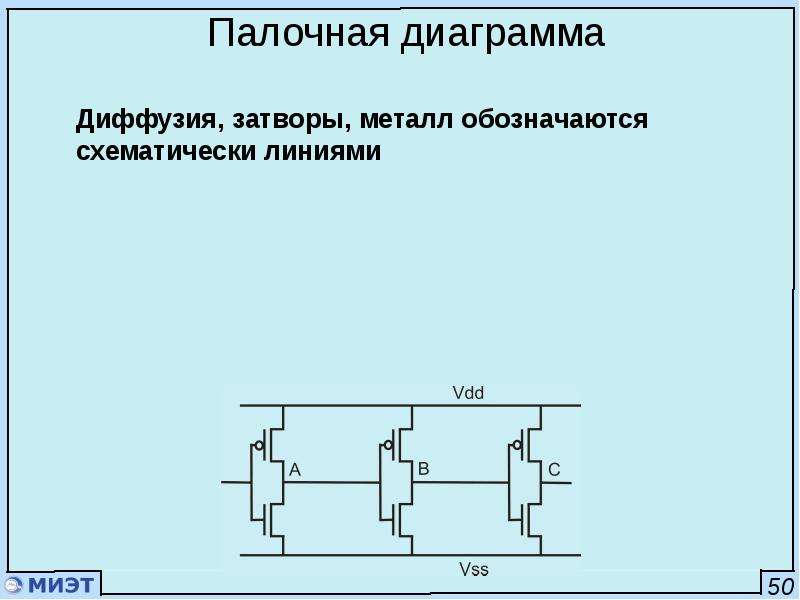

Слайд 53


Диффузия, затворы, металл обозначаются схематически линиями
Описание слайда:
Диффузия, затворы, металл обозначаются схематически линиями

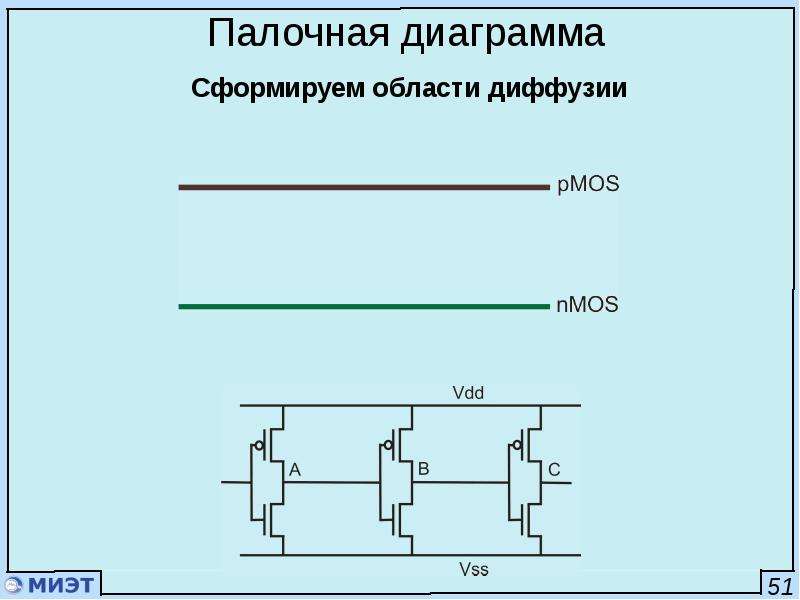

Слайд 54


Сформируем области диффузии
Описание слайда:
Сформируем области диффузии

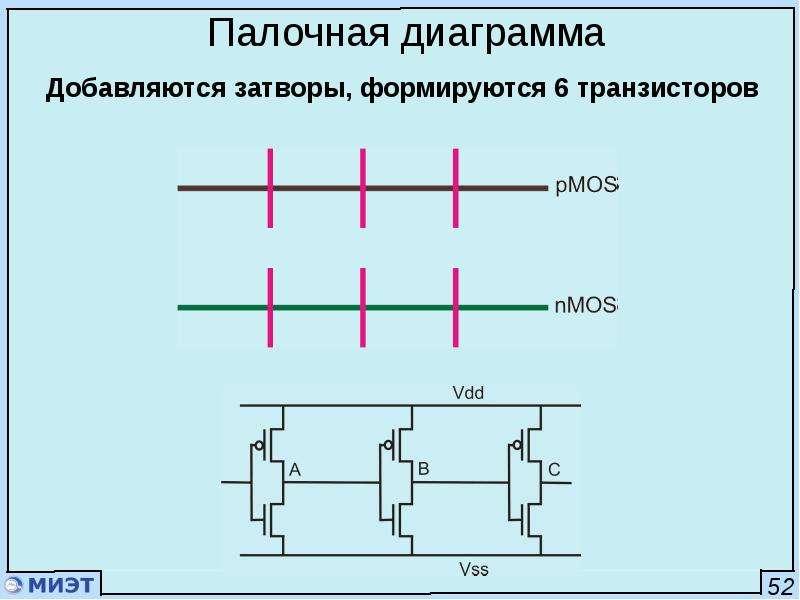

Слайд 55


Добавляются затворы, формируются 6 транзисторов
Описание слайда:
Добавляются затворы, формируются 6 транзисторов

Слайд 56


Назначаются выводы схемы, диффузия разделяется
Описание слайда:
Назначаются выводы схемы, диффузия разделяется

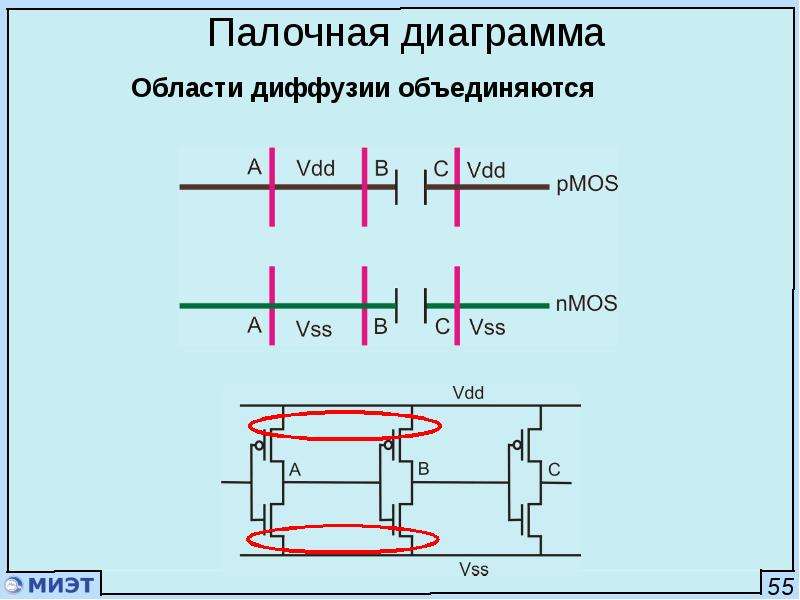

Слайд 57


Области диффузии объединяются
Описание слайда:
Области диффузии объединяются

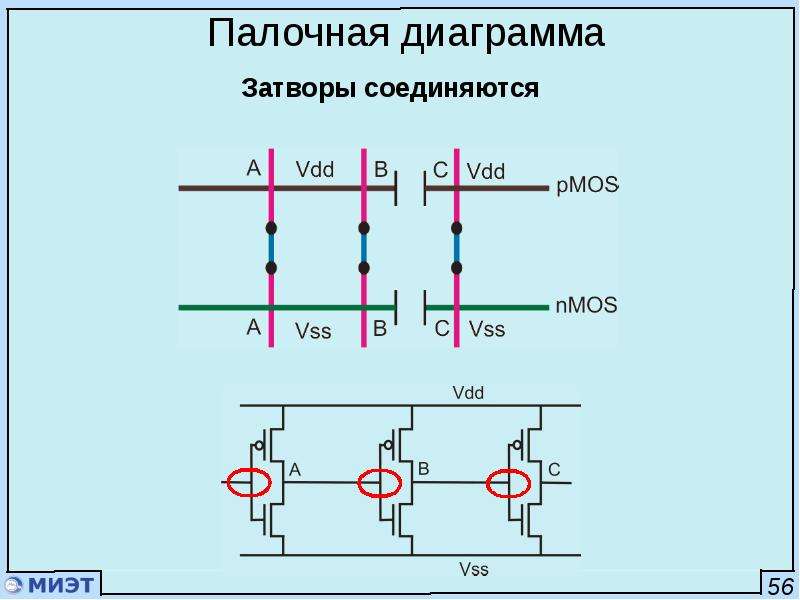

Слайд 58


Затворы соединяются
Описание слайда:
Затворы соединяются

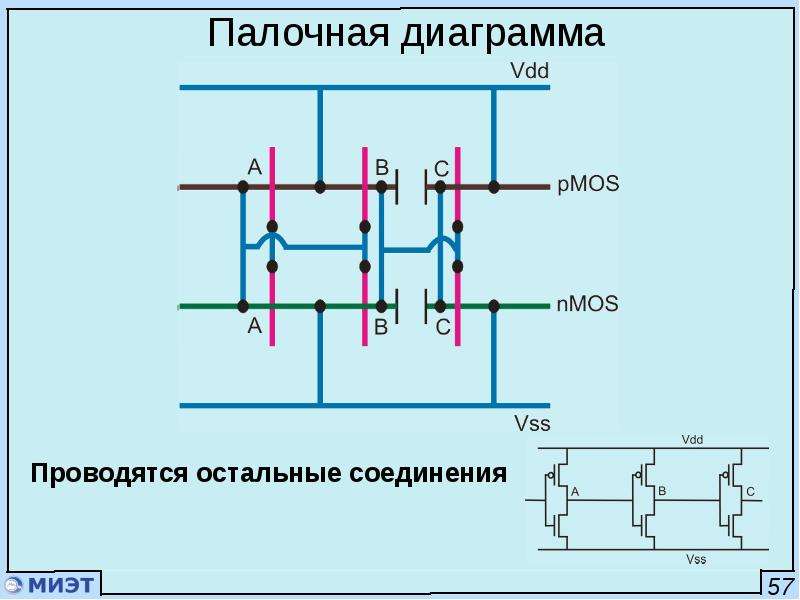

Слайд 59


Проводятся остальные соединения
Описание слайда:
Проводятся остальные соединения

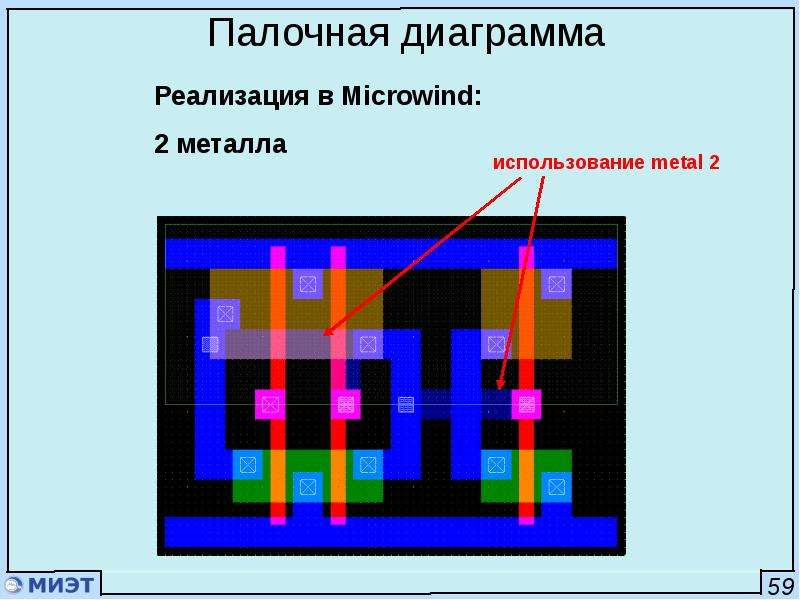

Слайд 60


Автоматизация конструкторско-технологического проектирования БИС, слайд №60
Описание слайда:

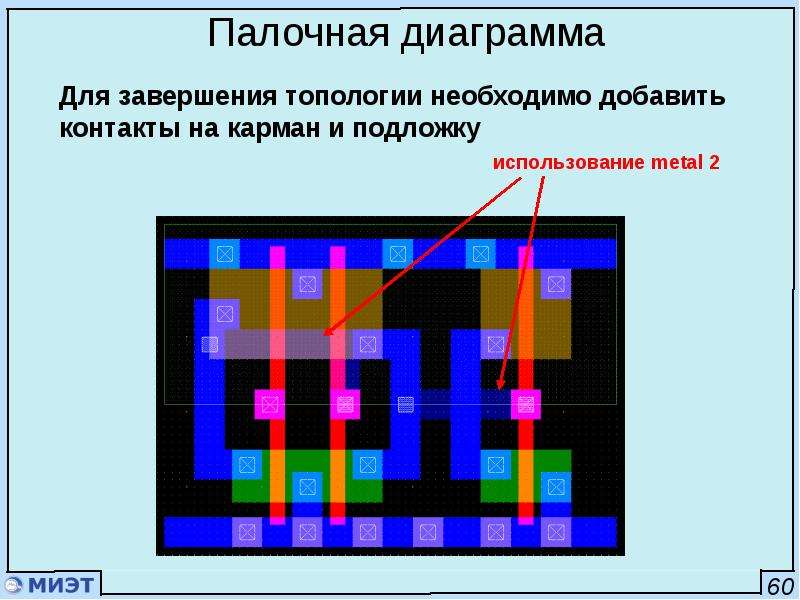

Слайд 61


Автоматизация конструкторско-технологического проектирования БИС, слайд №61
Описание слайда:

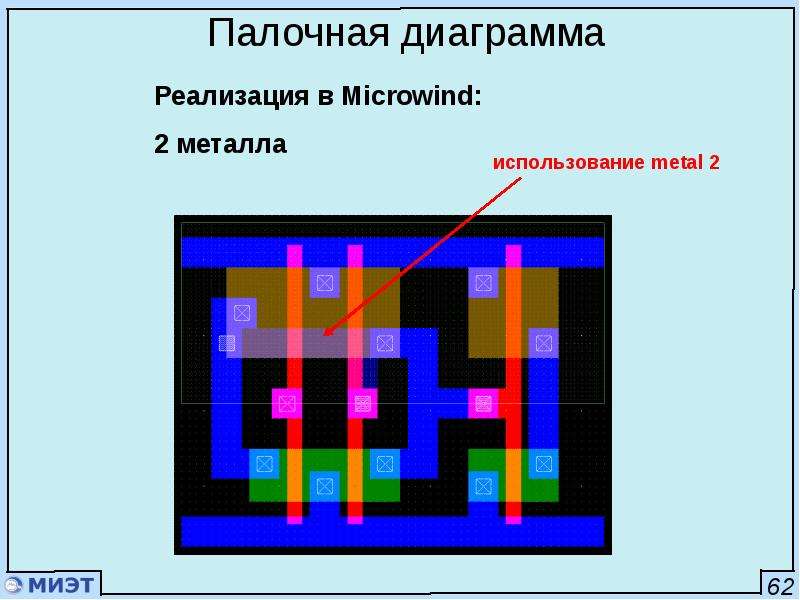

Слайд 62


Автоматизация конструкторско-технологического проектирования БИС, слайд №62
Описание слайда:

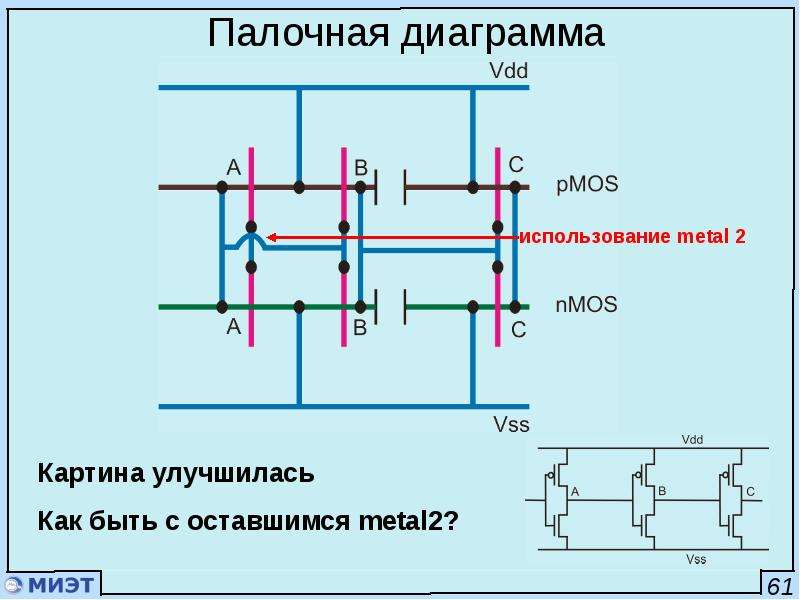

Слайд 63


Автоматизация конструкторско-технологического проектирования БИС, слайд №63
Описание слайда:

Слайд 64


Автоматизация конструкторско-технологического проектирования БИС, слайд №64
Описание слайда:

Слайд 65


Автоматизация конструкторско-технологического проектирования БИС, слайд №65
Описание слайда:

Слайд 66


Автоматизация конструкторско-технологического проектирования БИС, слайд №66
Описание слайда:

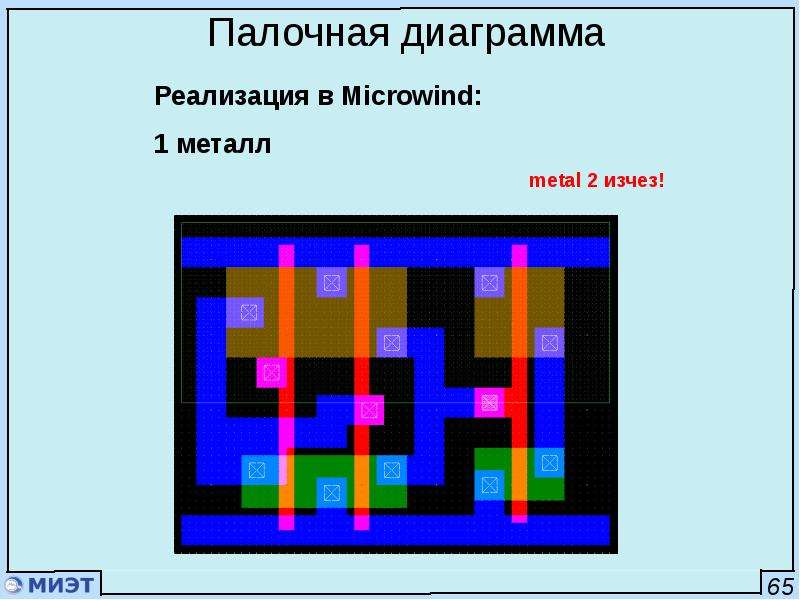

Слайд 67


Автоматизация конструкторско-технологического проектирования БИС, слайд №67
Описание слайда:

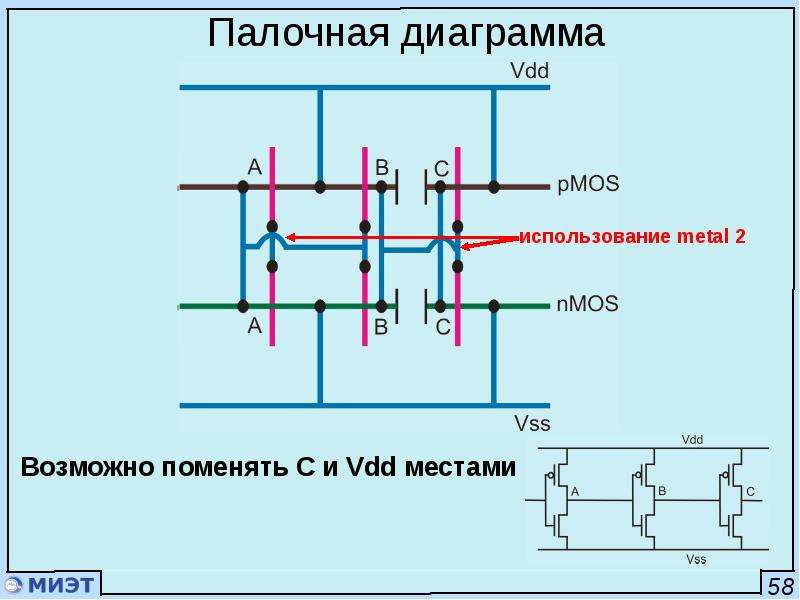

Слайд 68


Автоматизация конструкторско-технологического проектирования БИС, слайд №68
Описание слайда:

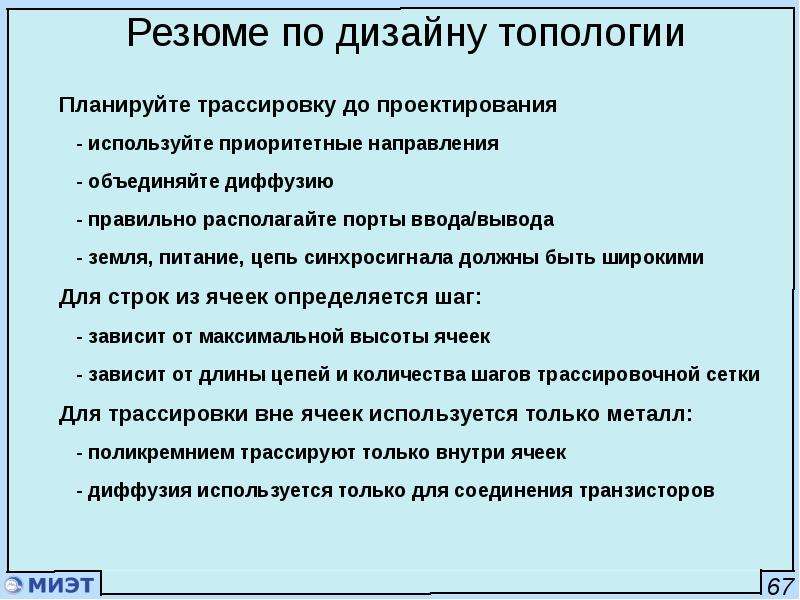

Слайд 69

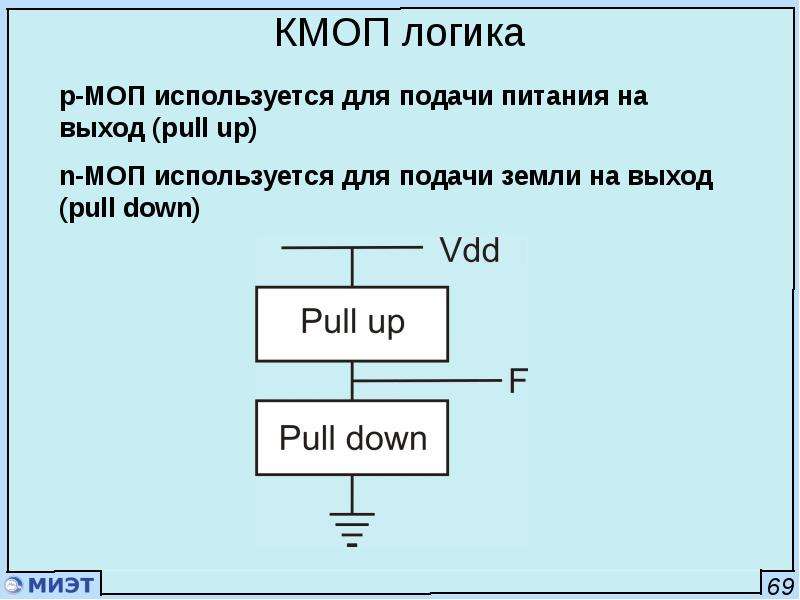

Автоматизация конструкторско-технологического проектирования БИС, слайд №69
Описание слайда:

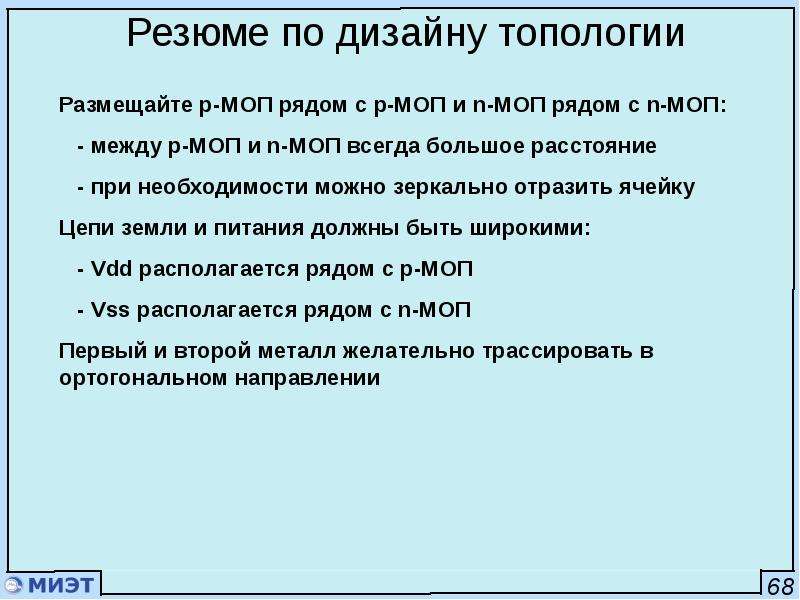

Слайд 70


Автоматизация конструкторско-технологического проектирования БИС, слайд №70
Описание слайда:

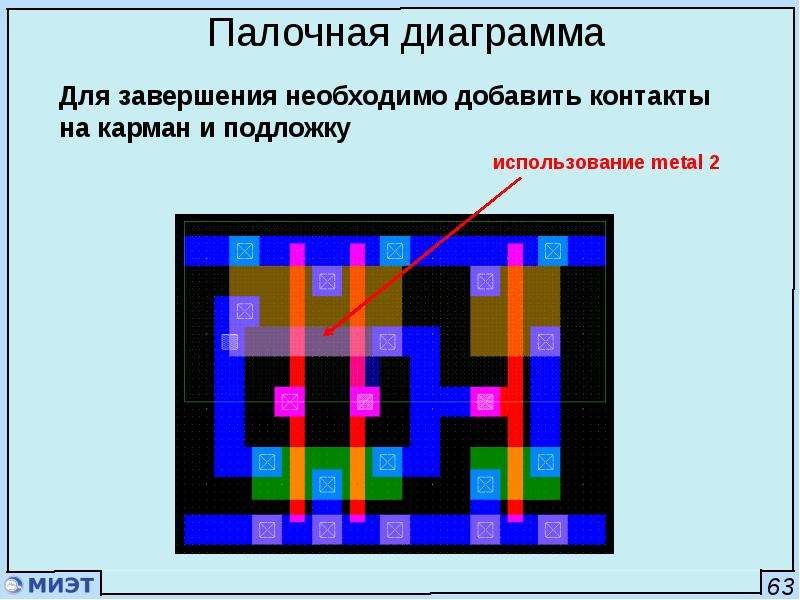

Слайд 71


Автоматизация конструкторско-технологического проектирования БИС, слайд №71
Описание слайда:

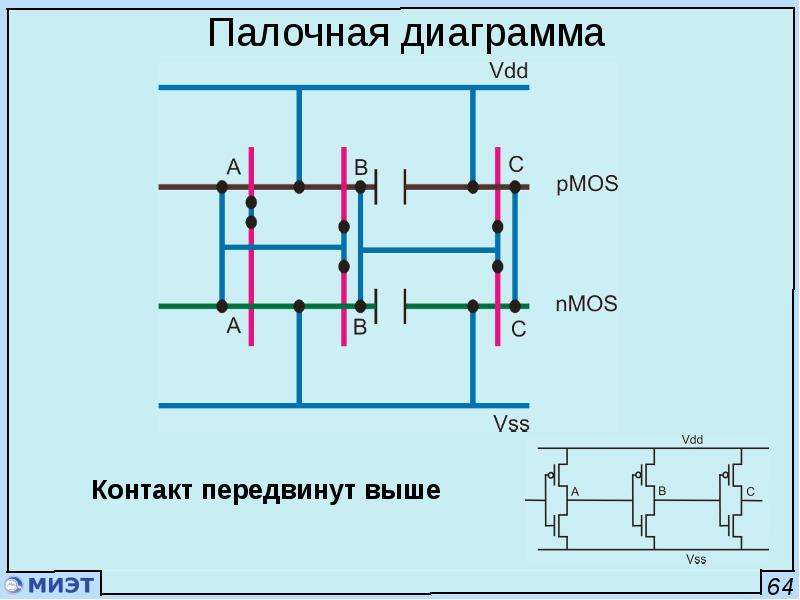

Слайд 72


Автоматизация конструкторско-технологического проектирования БИС, слайд №72
Описание слайда:

Слайд 73


Автоматизация конструкторско-технологического проектирования БИС, слайд №73
Описание слайда:

Слайд 74


Автоматизация конструкторско-технологического проектирования БИС, слайд №74
Описание слайда:

Слайд 75


Автоматизация конструкторско-технологического проектирования БИС, слайд №75
Описание слайда:

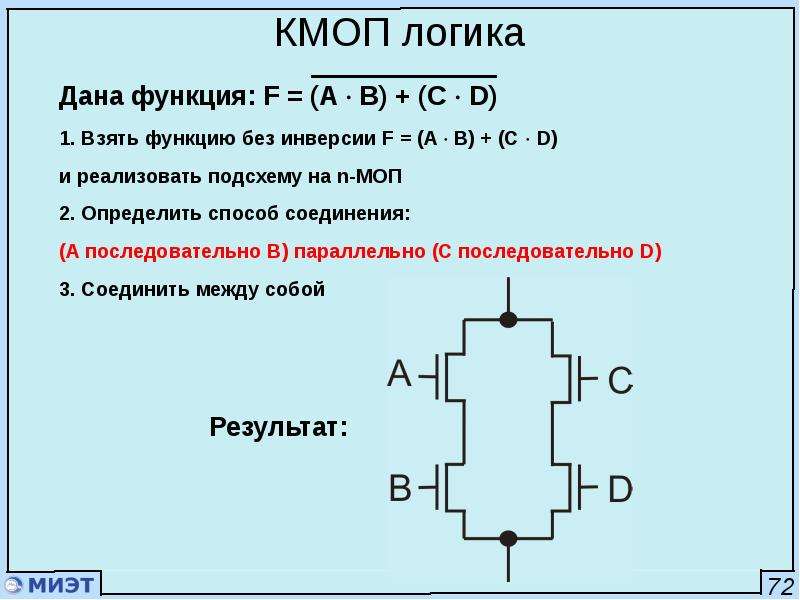

Слайд 76


Автоматизация конструкторско-технологического проектирования БИС, слайд №76
Описание слайда:
