Вы можете ознакомиться и скачать презентацию на тему Базовое нефтехимическое сырье. Доклад-сообщение содержит 19 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

БАЗОВОЕ НЕФТЕХИМИЧЕСКОЕ СЫРЬЕ

Слайд 2

Описание слайда:

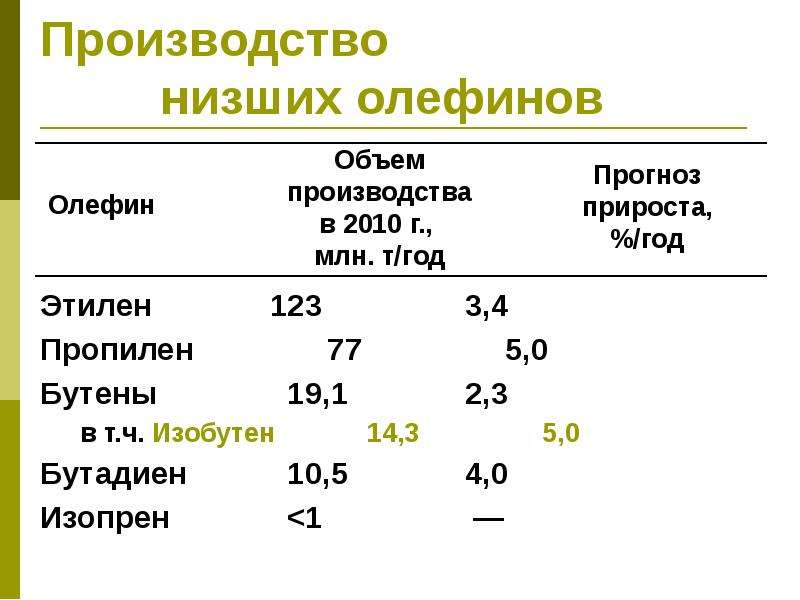

Производство низших олефинов Этилен 123 3,4 Пропилен 77 5,0 Бутены 19,1 2,3 в т.ч. Изобутен 14,3 5,0 Бутадиен 10,5 4,0 Изопрен

Слайд 3

Описание слайда:

Основные промышленные источники пропилена Пиролиз углеводородного сырья Каталитический крекинг нефтяного сырья Газы термических процессов нефтепереработки

Слайд 4

Описание слайда:

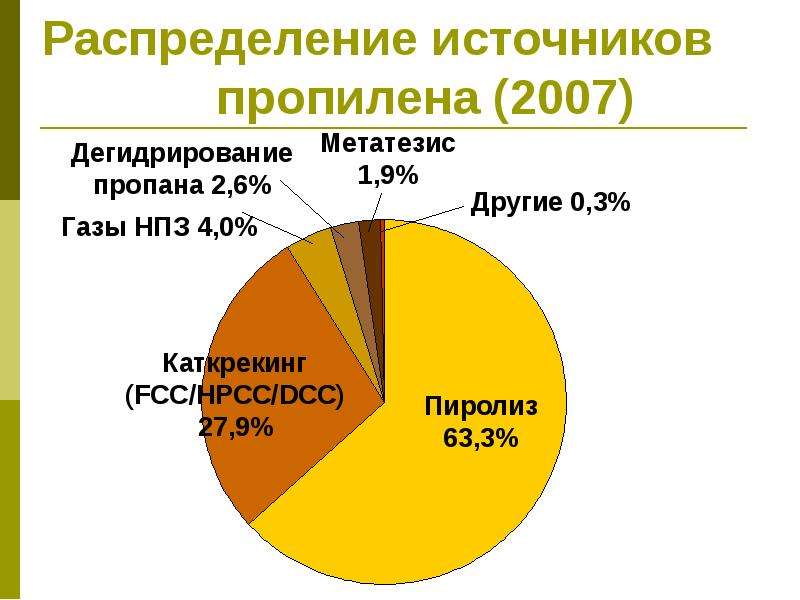

Распределение источников пропилена (2007)

Слайд 5

Описание слайда:

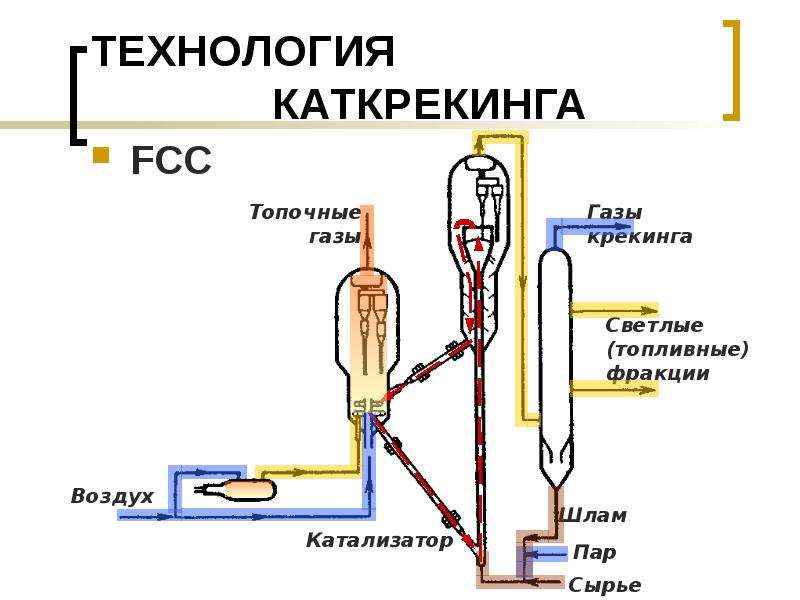

ТЕХНОЛОГИЯ КАТКРЕКИНГА FCC

Слайд 6

Описание слайда:

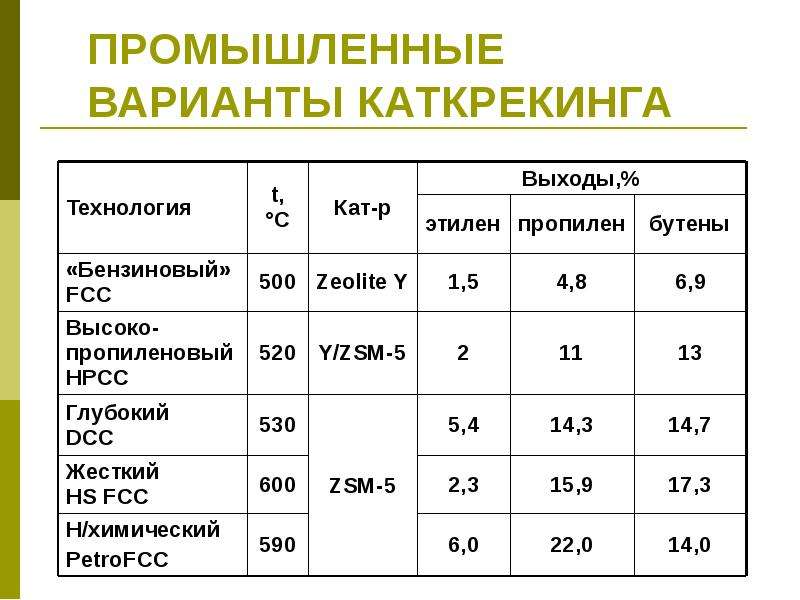

ПРОМЫШЛЕННЫЕ ВАРИАНТЫ КАТКРЕКИНГА

Слайд 7

Описание слайда:

Дополнительные источники пропилена Дегидрирование пропана Побочные реакции деструкция углеводородов закоксовывание катализатора Условия 500–650°C Конверсия пропана за проход ~50%

Слайд 8

Описание слайда:

Дегидрирование пропана

Слайд 9

Описание слайда:

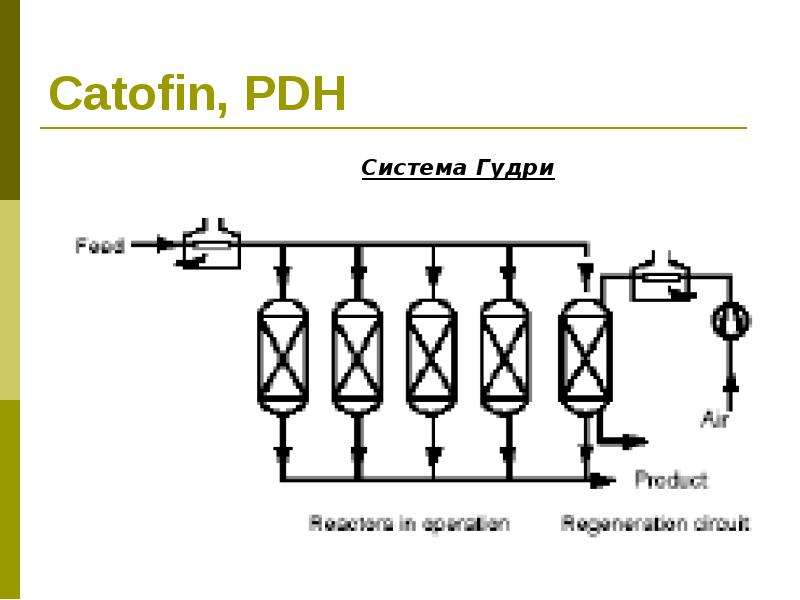

Catofin, PDH

Слайд 10

Описание слайда:

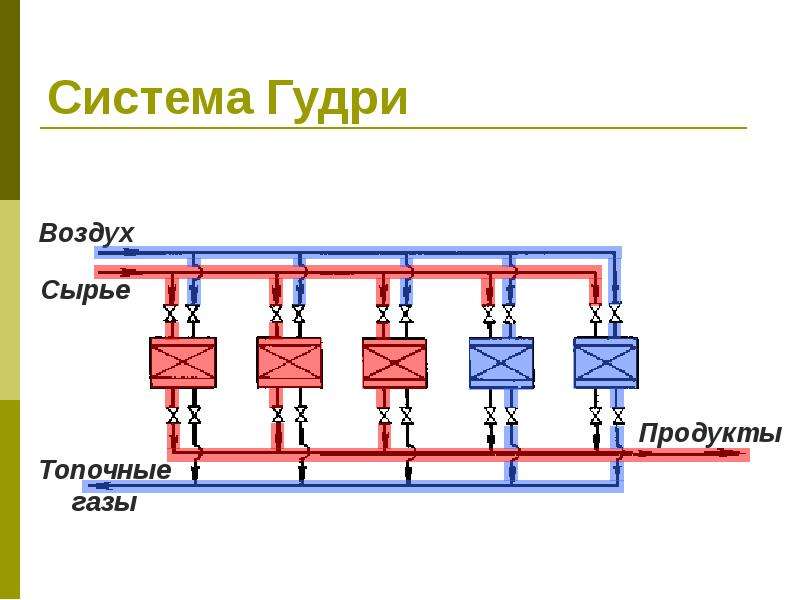

Система Гудри

Слайд 11

Описание слайда:

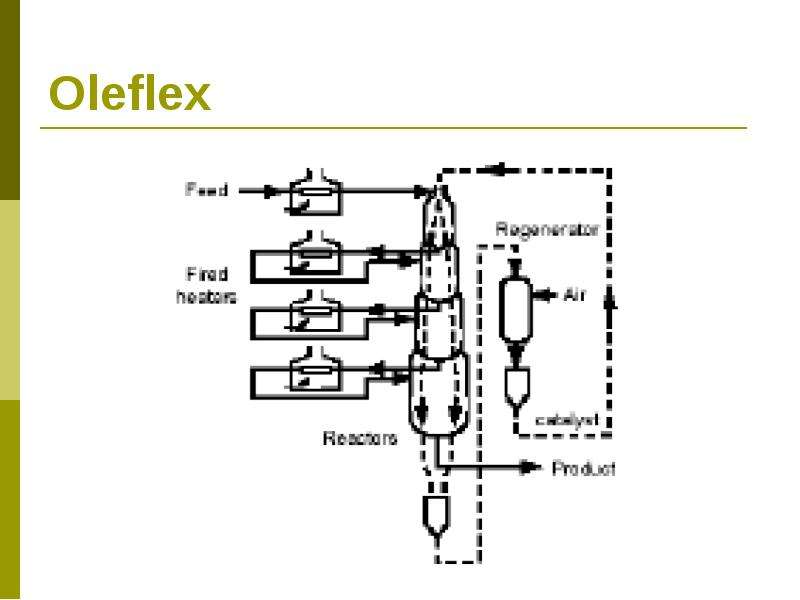

Oleflex

Слайд 12

Описание слайда:

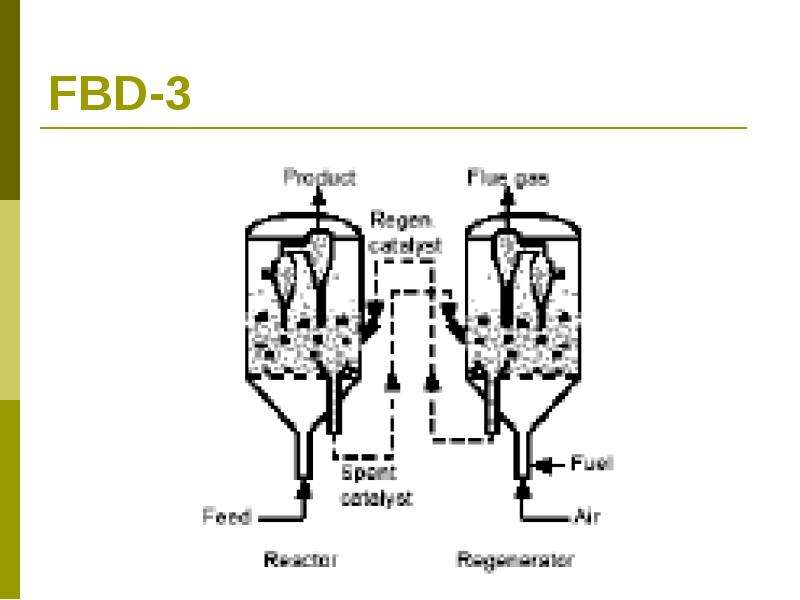

FBD-3

Слайд 13

Описание слайда:

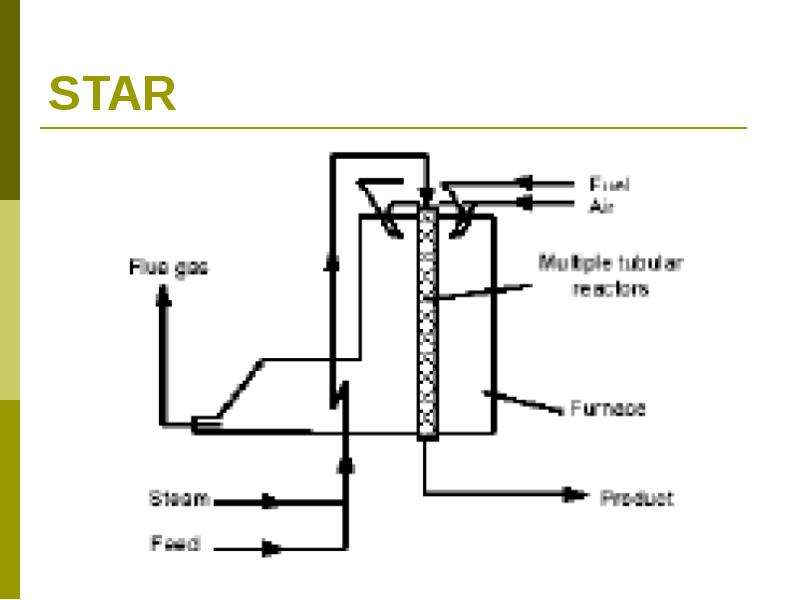

STAR

Слайд 14

Описание слайда:

Дополнительные источники пропилена Метатезис — этенолиз бутена-2 Re2O7/Al2O3, 30–60°C, 2,5–3,5 МПа Конверсия сырья 63 %. MgO-WO3/SiO2, 330–400°C, 0,1–1 МПа Конверсия сырья 55 %
