Вы можете ознакомиться и скачать презентацию на тему Базовое нефтехимическое сырье. Углеводородные газы. Доклад-сообщение содержит 31 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

БАЗОВОЕ НЕФТЕХИМИЧЕСКОЕ СЫРЬЕ

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

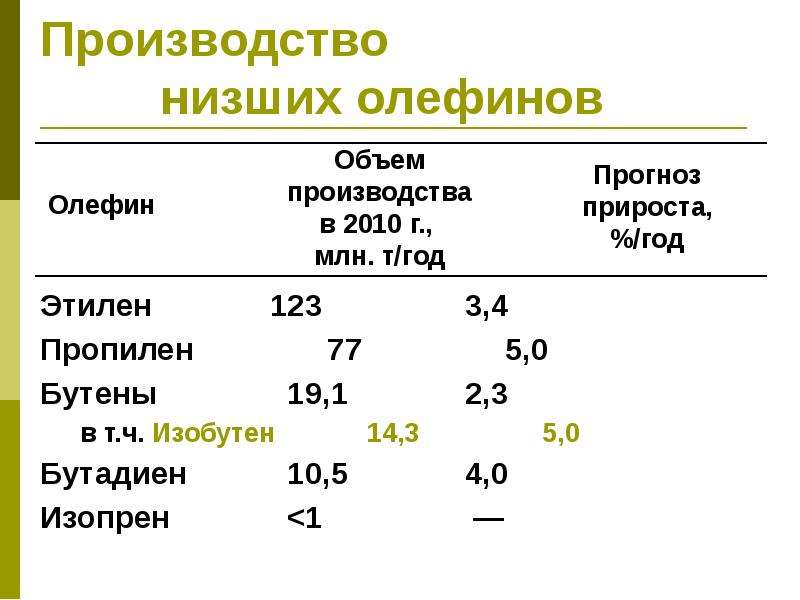

Производство низших олефинов Этилен 123 3,4 Пропилен 77 5,0 Бутены 19,1 2,3 в т.ч. Изобутен 14,3 5,0 Бутадиен 10,5 4,0 Изопрен

Слайд 5

Описание слайда:

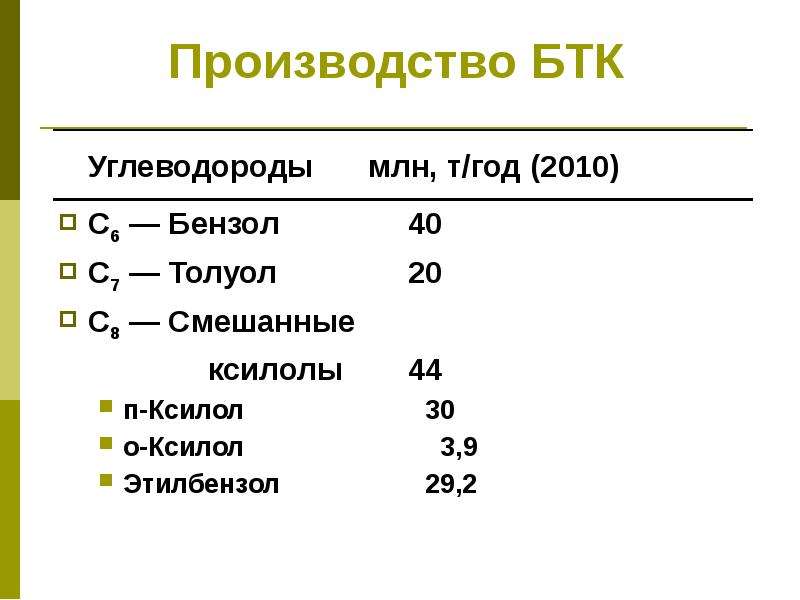

Производство БТК Углеводороды млн, т/год (2010) С6 — Бензол 40 С7 — Толуол 20 С8 — Смешанные ксилолы 44 п-Ксилол 30 о-Ксилол 3,9 Этилбензол 29,2

Слайд 6

Описание слайда:

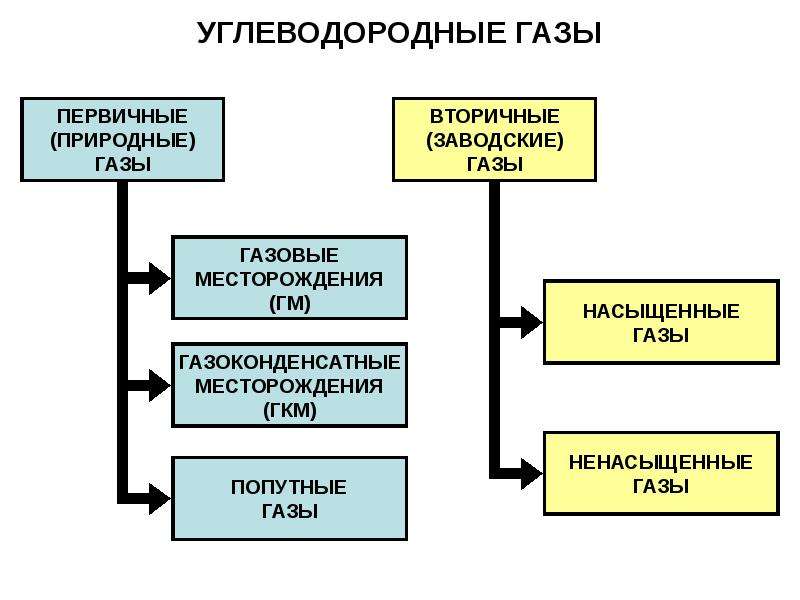

УГЛЕВОДОРОДНЫЕ ГАЗЫ

Слайд 7

Описание слайда:

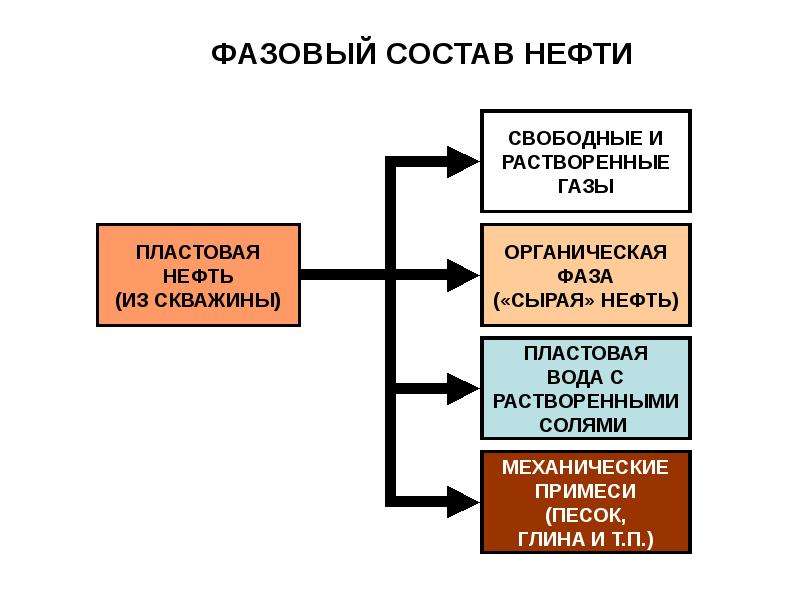

ФАЗОВЫЙ СОСТАВ НЕФТИ

Слайд 8

Описание слайда:

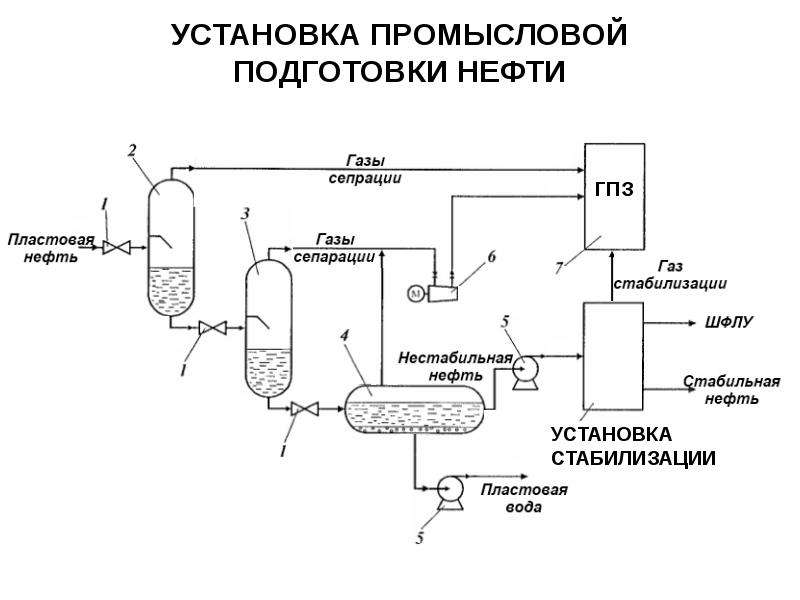

УСТАНОВКА ПРОМЫСЛОВОЙ ПОДГОТОВКИ НЕФТИ

Слайд 9

Описание слайда:

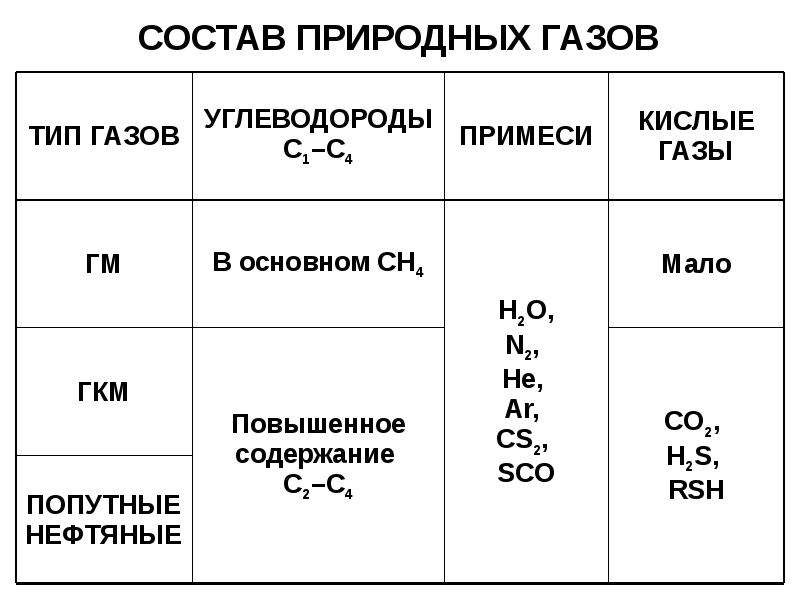

СОСТАВ ПРИРОДНЫХ ГАЗОВ

Слайд 10

Описание слайда:

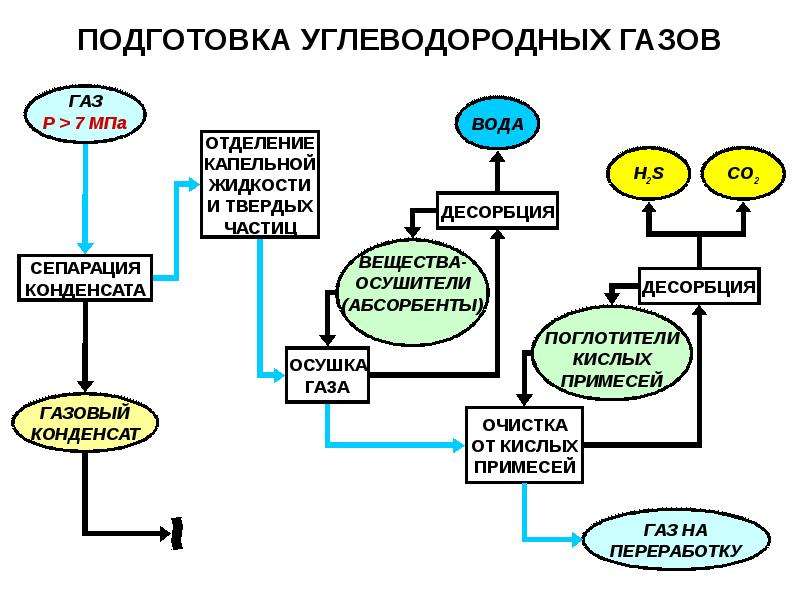

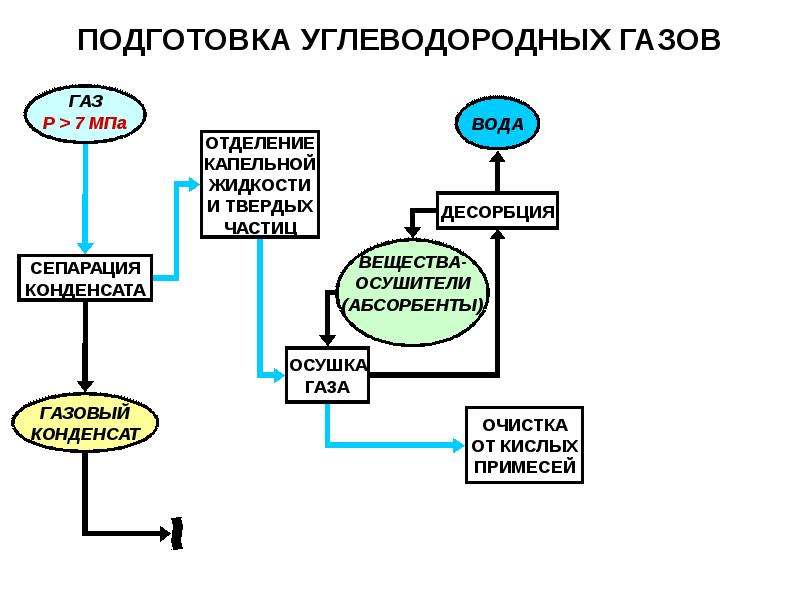

ПОДГОТОВКА УГЛЕВОДОРОДНЫХ ГАЗОВ

Слайд 11

Описание слайда:

ПОДГОТОВКА УГЛЕВОДОРОДНЫХ ГАЗОВ

Слайд 12

Описание слайда:

ПОДГОТОВКА УГЛЕВОДОРОДНЫХ ГАЗОВ

Слайд 13

Описание слайда:

ПОДГОТОВКА УГЛЕВОДОРОДНЫХ ГАЗОВ

Слайд 14

Описание слайда:

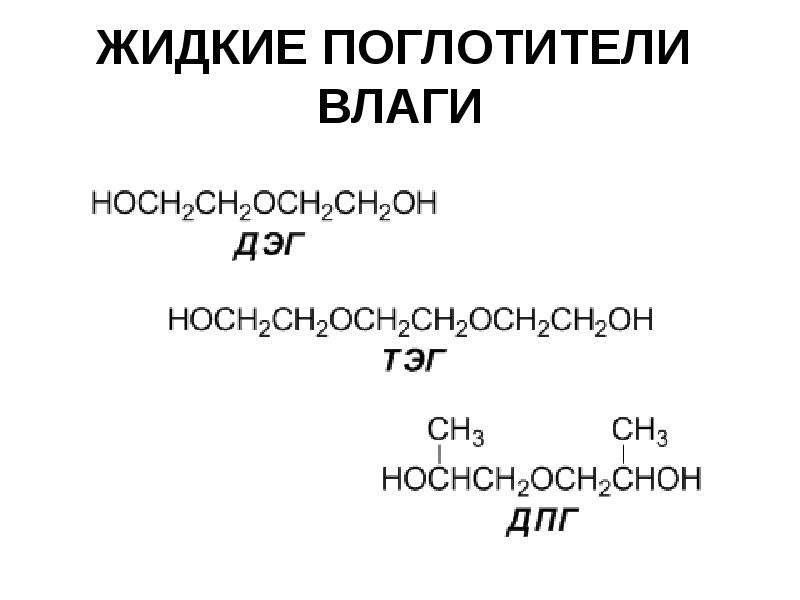

ЖИДКИЕ ПОГЛОТИТЕЛИ ВЛАГИ

Слайд 15

Описание слайда:

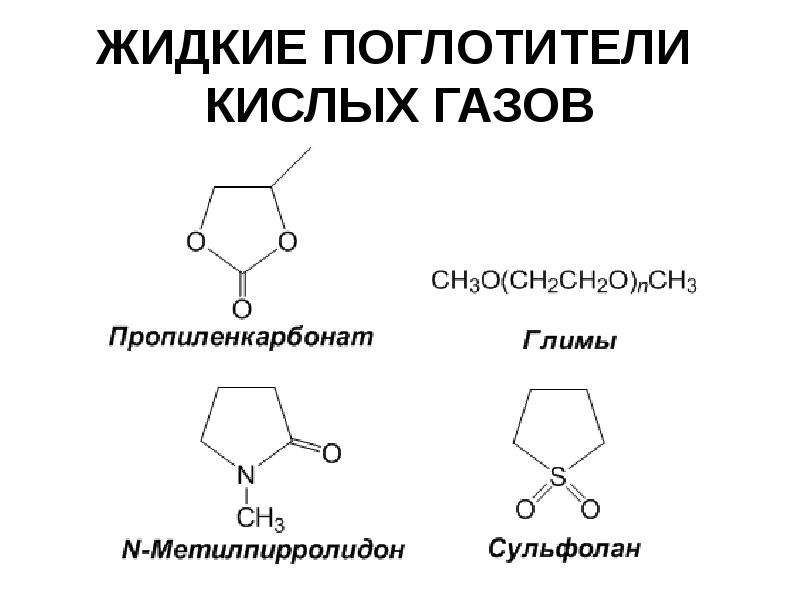

ЖИДКИЕ ПОГЛОТИТЕЛИ КИСЛЫХ ГАЗОВ

Слайд 16

Описание слайда:

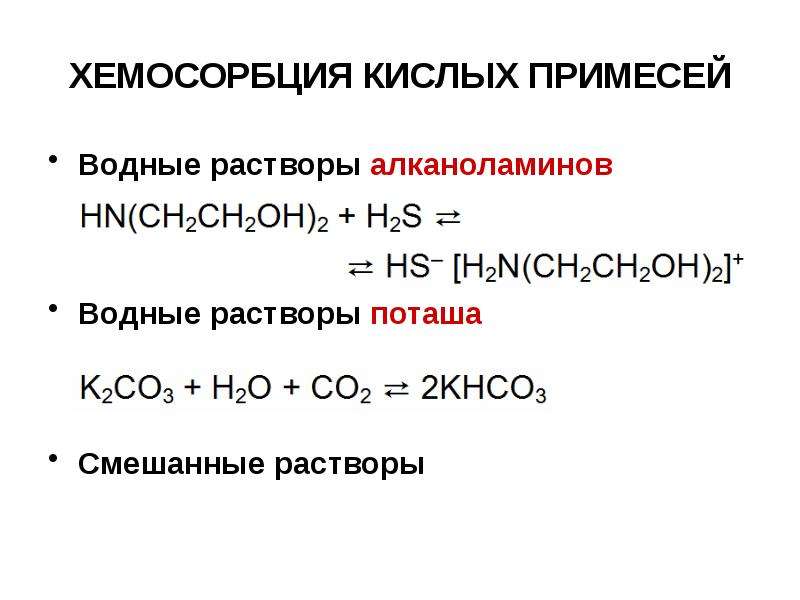

ХЕМОСОРБЦИЯ КИСЛЫХ ПРИМЕСЕЙ Водные растворы алканоламинов Водные растворы поташа Смешанные растворы

Слайд 17

Описание слайда:

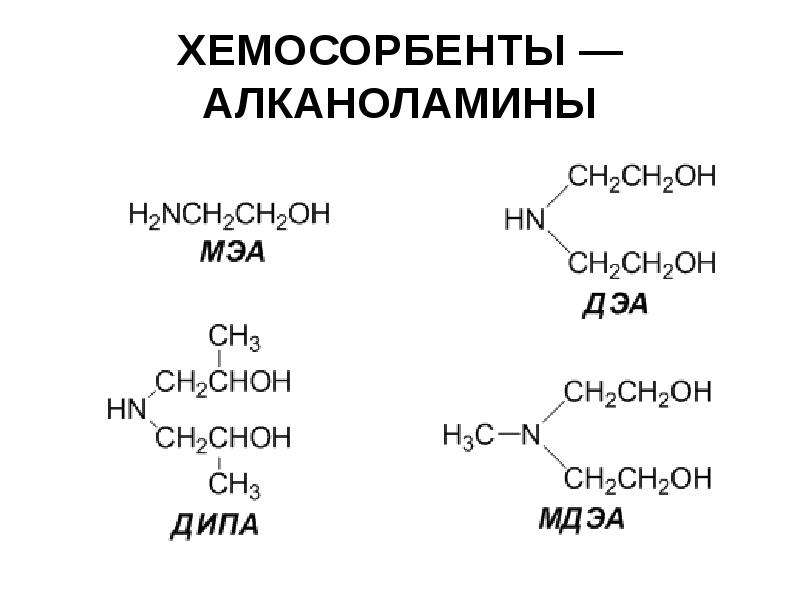

ХЕМОСОРБЕНТЫ — АЛКАНОЛАМИНЫ

Слайд 18

Описание слайда:

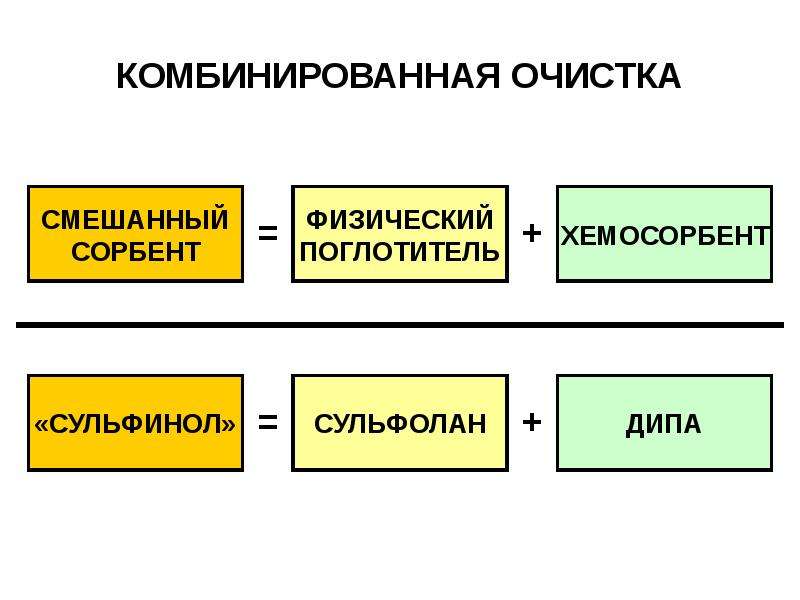

КОМБИНИРОВАННАЯ ОЧИСТКА

Слайд 19

Описание слайда:

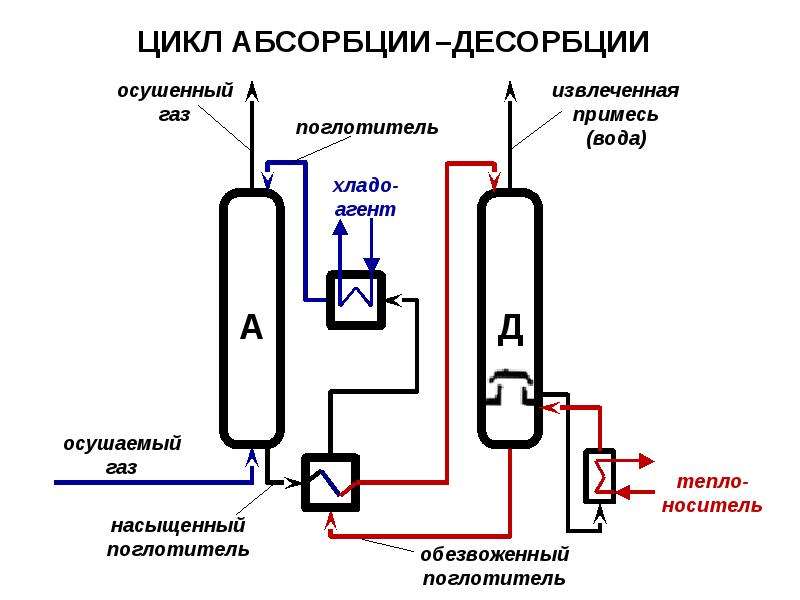

ЦИКЛ АБСОРБЦИИ

Слайд 20

Описание слайда:

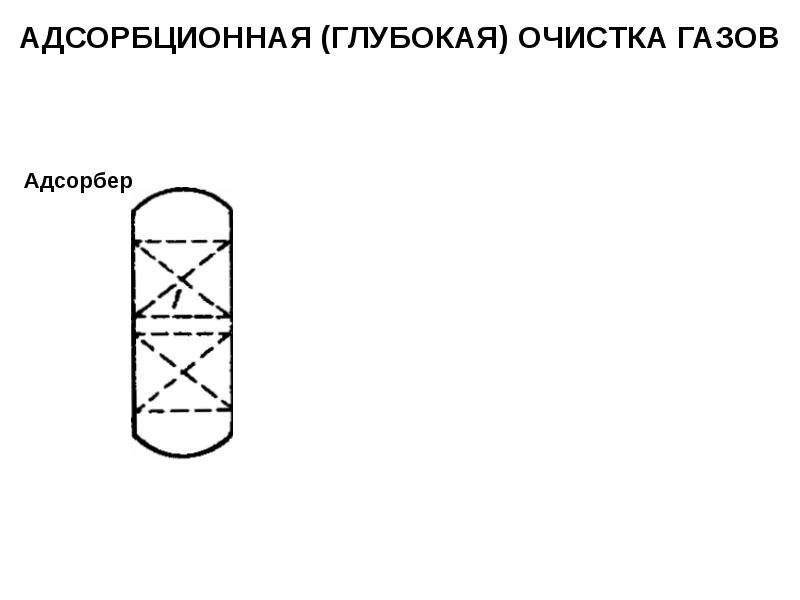

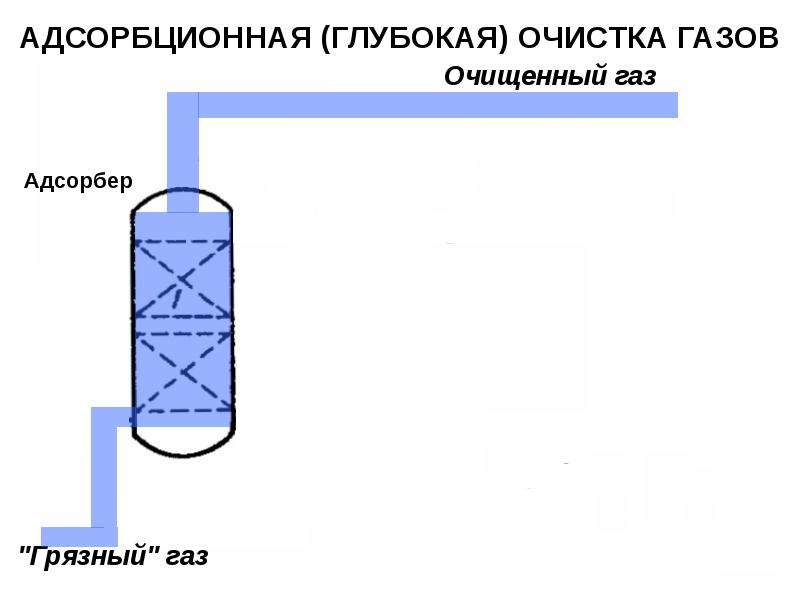

АДСОРБЦИОННАЯ (ГЛУБОКАЯ) ОЧИСТКА ГАЗОВ

Слайд 21

Описание слайда:

АДСОРБЦИОННАЯ (ГЛУБОКАЯ) ОЧИСТКА ГАЗОВ

Слайд 22

Описание слайда:

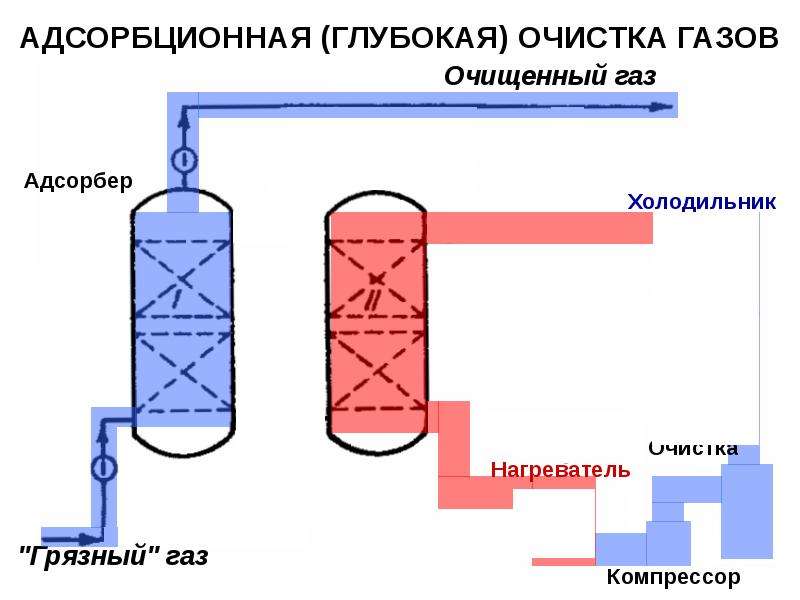

АДСОРБЦИОННАЯ (ГЛУБОКАЯ) ОЧИСТКА ГАЗОВ

Слайд 23

Описание слайда:

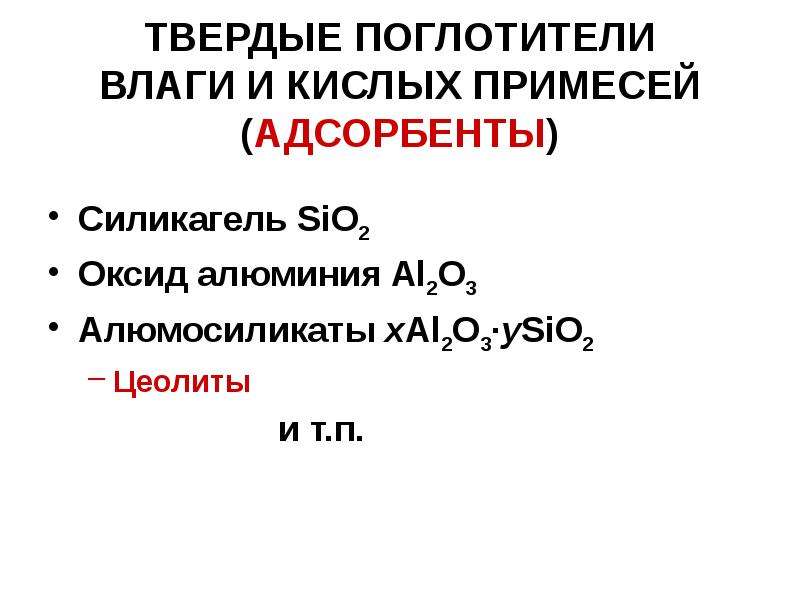

ТВЕРДЫЕ ПОГЛОТИТЕЛИ ВЛАГИ И КИСЛЫХ ПРИМЕСЕЙ (АДСОРБЕНТЫ) Силикагель SiO2 Оксид алюминия Al2O3 Алюмосиликаты xAl2O3·ySiO2 Цеолиты и т.п.

Слайд 24

Описание слайда:

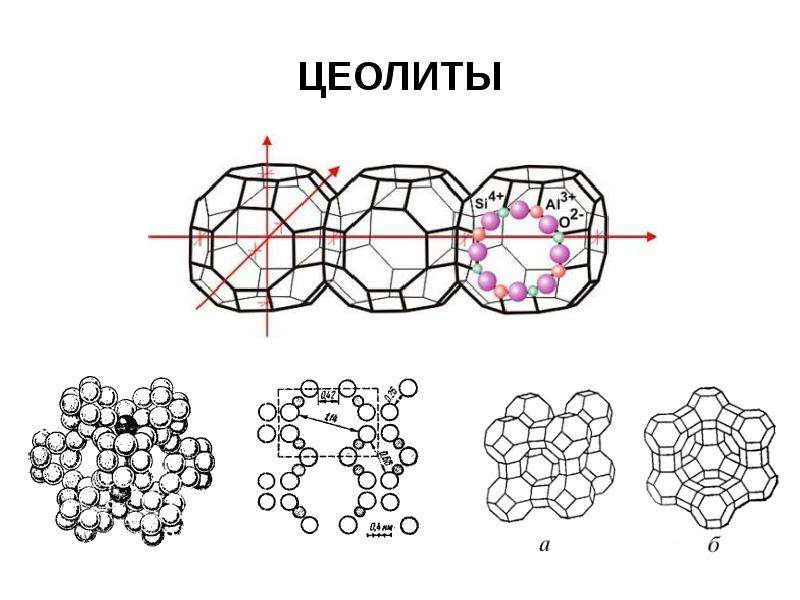

ЦЕОЛИТЫ

Слайд 25

Описание слайда:

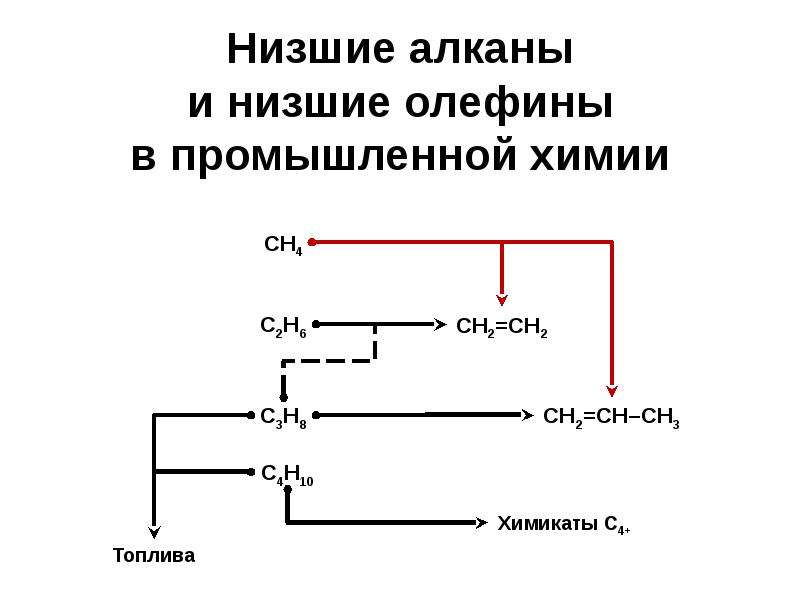

Низшие алканы и низшие олефины в промышленной химии

Слайд 26

Описание слайда:

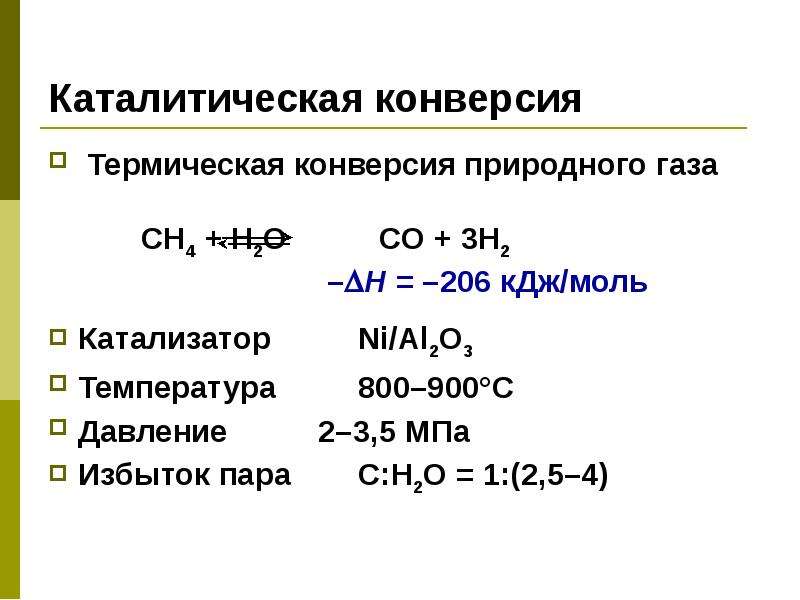

Каталитическая конверсия Термическая конверсия природного газа Катализатор Ni/Al2O3 Температура 800–900°C Давление 2–3,5 МПа Избыток пара C:H2O = 1:(2,5–4)

Слайд 27

Описание слайда:

Каталитическая конверсия Автотермическая (окислительная) конверсия Температура на входе 1100–1200°C на выходе 800–900°C Давление 8–3 МПа Избыток пара C:H2O = 1:(1–3) Кислород CH4:O2 = 1:0,55

Слайд 28

Описание слайда:

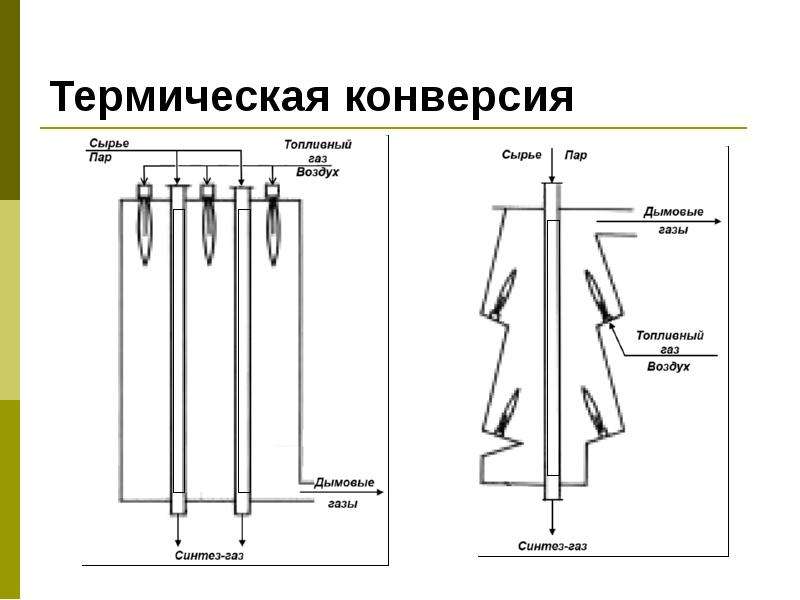

Термическая конверсия

Слайд 29

Описание слайда:

Окислительная конверсия

Слайд 30

Описание слайда:

Синтез метанола CO + 2H2 CH3OH –Н = 110,8 кДж/моль

Слайд 31

Описание слайда:

Синтез метанола Условия Конверсия за проход 15–20% Время контакта 10–40 с Zn-Cr-O-катализаторы 20–35 МПа 370–420°C Cu-Cr-O- и Cu-Zn-Cr-O-катализаторы 5–10 МПа 250–300°C
