Вы можете ознакомиться и скачать презентацию на тему Черчение. Построение циркульных и лекальных кривых. Доклад-сообщение содержит 9 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Построение циркульных и лекальных кривых

Слайд 2

Описание слайда:

Построение эллипса по двум его осям На заданных осях эллипса – большой АВ и малой CD – построить как на диаметрах две концентрические окружности. Одну из них разделить на 8…12 равных или неравных частей и через точки деления и центр О провести радиусы до их пересечения с большой окружностью. Через точки деления большой окружности провести прямые, параллельные малой оси CD, а через точки деления малой окружности – прямые, параллельные большой оси AB. Точки пересечения соответствующих прямых принадлежат искомому эллипсу. Полученную совокупность точек, включая точки на большой и малой осях, последовательно соединить от руки плавной кривой, которую затем обвести по лекалу.

Слайд 3

Описание слайда:

Построение спирали Архимеда Спираль Архимеда – траектория точки, равномерно движущейся от центра окружности по радиусу, вращающемуся с постоянной угловой скоростью. Для построения спирали Архимеда исходную окружность и ее радиус разделить на одинаковое число равных частей. Через точки деления на окружности (1, 2, …) провести из центра О лучи, последовательно откладывая на каждом из них соответствующее число делений радиуса: на первом 01. на втором 02 и т.д. Полученный ряд точек соединить плавной кривой и обвести ее по лекалу.

Слайд 4

Описание слайда:

Построение эвольвенты (развертки) окружности по заданному диаметру Исходную окружность с центром О разделить на произвольное число равных частей (n=12). В точках деления 1, 2, …, 12 провести касательные к окружности, направленные в одну сторону. Касательную, проведенную из последней точки деления, ограничить отрезком, равным длине окружности (2��R), и разделить этот отрезок на то же число равных частей. Последовательно отмечая на всех касательных точки, соответствующие определенному числу делений длины окружности: на первом – одному делению, на втором – двум, и т.д., - соединить их плавной кривой линией.

Слайд 5

Описание слайда:

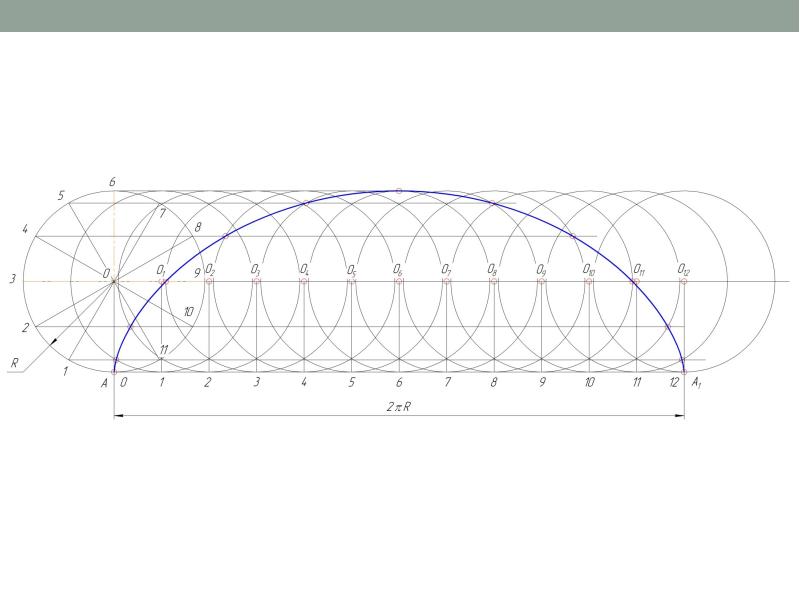

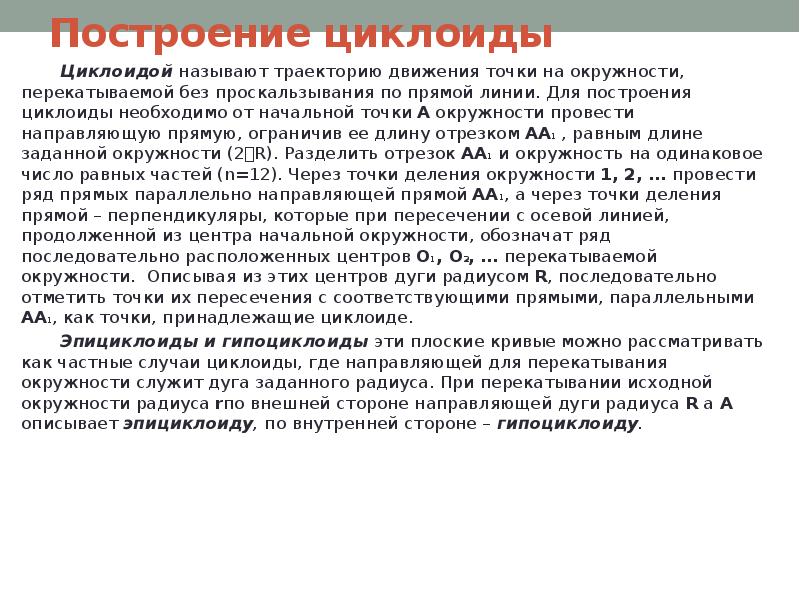

Построение циклоиды Циклоидой называют траекторию движения точки на окружности, перекатываемой без проскальзывания по прямой линии. Для построения циклоиды необходимо от начальной точки А окружности провести направляющую прямую, ограничив ее длину отрезком АА1 , равным длине заданной окружности (2��R). Разделить отрезок АА1 и окружность на одинаковое число равных частей (n=12). Через точки деления окружности 1, 2, … провести ряд прямых параллельно направляющей прямой АА1, а через точки деления прямой – перпендикуляры, которые при пересечении с осевой линией, продолженной из центра начальной окружности, обозначат ряд последовательно расположенных центров О1, О2, … перекатываемой окружности. Описывая из этих центров дуги радиусом R, последовательно отметить точки их пересечения с соответствующими прямыми, параллельными АА1, как точки, принадлежащие циклоиде. Эпициклоиды и гипоциклоиды эти плоские кривые можно рассматривать как частные случаи циклоиды, где направляющей для перекатывания окружности служит дуга заданного радиуса. При перекатывании исходной окружности радиуса rпо внешней стороне направляющей дуги радиуса R а А описывает эпициклоиду, по внутренней стороне – гипоциклоиду.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Построение параболы Посредством касательных прямых к параболе в заданных осях. Оси параболы, исходящие из начальной точки О, могут располагаться под тупым или острым углом. Заданные оси ОА и ОВ разделить на одинаковое число равных частей и пронумеровать точки деления. Точки деления с одинаковыми номерами последовательно соединить прямыми линиями. К полученному семейству прямых подобрать с помощью лекала огибающую касательную кривую – параболу.

Слайд 8

Описание слайда:

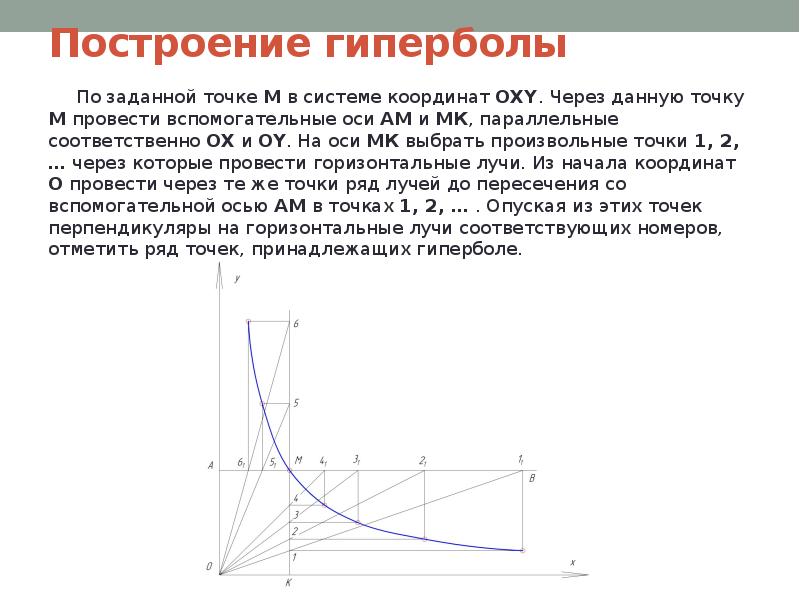

Построение гиперболы По заданной точке М в системе координат ОXY. Через данную точку М провести вспомогательные оси АМ и МК, параллельные соответственно OX и OY. На оси МК выбрать произвольные точки 1, 2, … через которые провести горизонтальные лучи. Из начала координат О провести через те же точки ряд лучей до пересечения со вспомогательной осью АМ в точках 1, 2, … . Опуская из этих точек перпендикуляры на горизонтальные лучи соответствующих номеров, отметить ряд точек, принадлежащих гиперболе.

Слайд 9

Описание слайда:

Построение синусоиды Выбрать начало координат для построения синусоиды совпадающим с точкой А на окружности заданного радиуса R и на продолжении оси ОА отложить отрезок АА1= 2��R (равный длине окружности). Разделить окружность и отрезок АА1 на одинаковое число равных частей и пронумеровать точки деления. Через точки деления окружности провести ряд прямых, перпендикулярных АА1. На пересечении этих вспомогательных прямых, имеющих одноименные номера, отметить точки синусоиды. Вид синусоид имеют многие кривые, изображающие гармонические колебательные процессы или являющиеся проекциями винтовых линий. Для их построения выполнение условия АА1= 2��R не является обязательным, но принцип деления исходной окружности и прямой АА1 должен быть сохранен.
