Вы можете ознакомиться и скачать презентацию на тему Численный анализ истории погружения, термической эволюции и процессов генерации углеводородов в осадочных бассейнах. Доклад-сообщение содержит 53 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

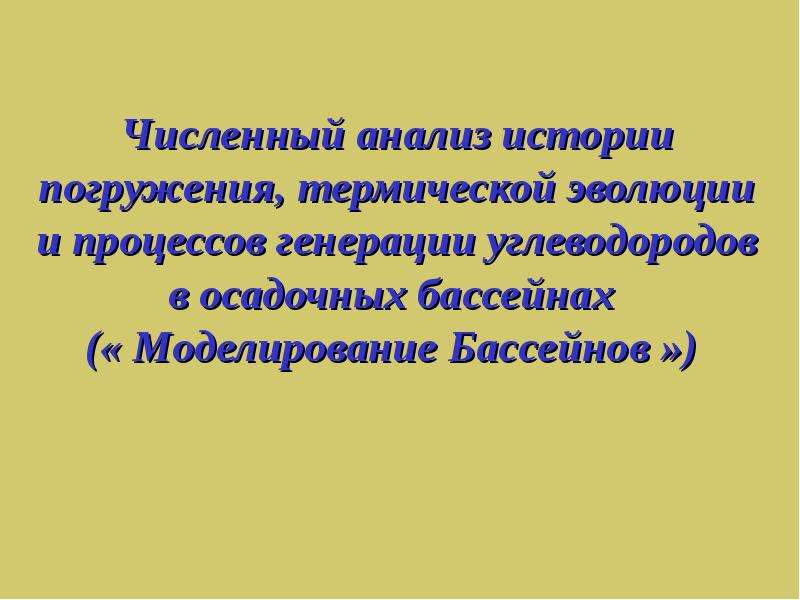

Численный анализ истории погружения, термической эволюции и процессов генерации углеводородов в осадочных бассейнах (« Моделирование Бассейнов »)

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

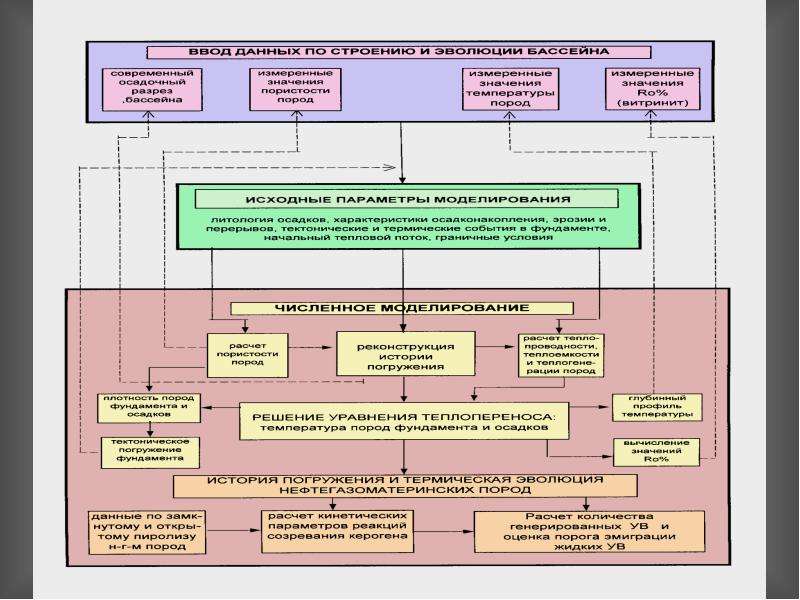

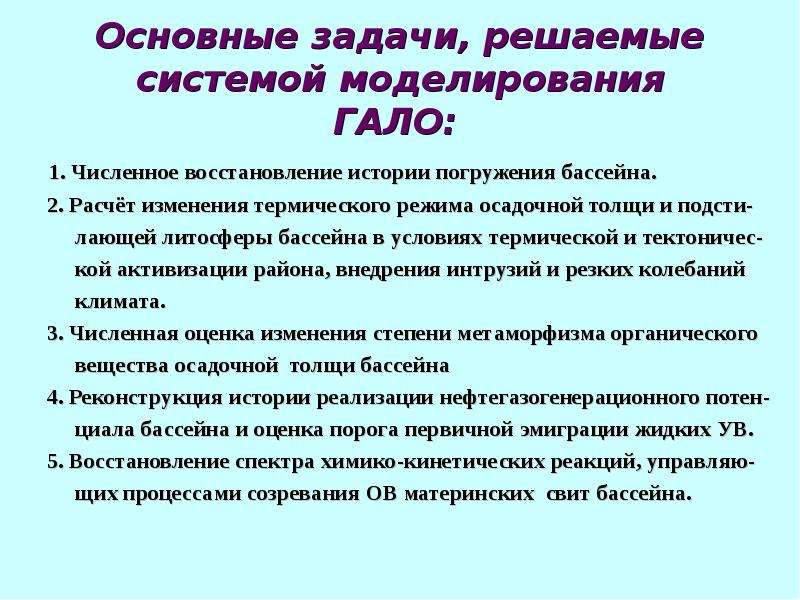

Основные задачи, решаемые системой моделирования ГАЛО:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

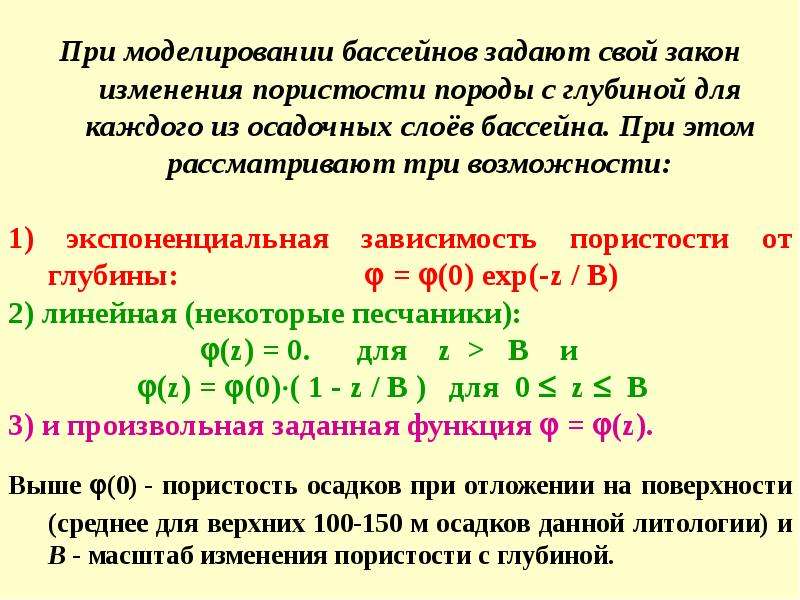

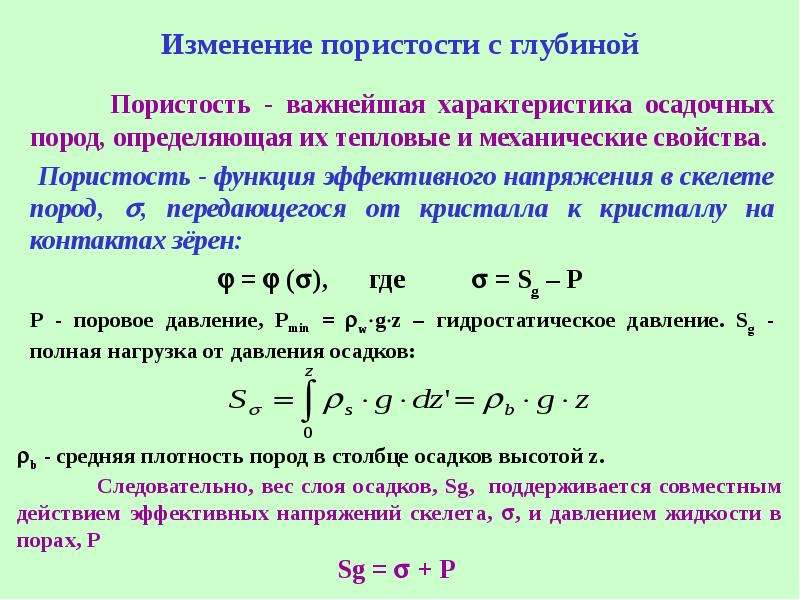

Изменение пористости с глубиной Пористость - важнейшая характеристика осадочных пород, определяющая их тепловые и механические свойства. Пористость - функция эффективного напряжения в скелете пород, , передающегося от кристалла к кристаллу на контактах зёрен:  =  (), где  = Sg – P Р - поровое давление, Pmin = wgz – гидростатическое давление. Sg - полная нагрузка от давления осадков:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

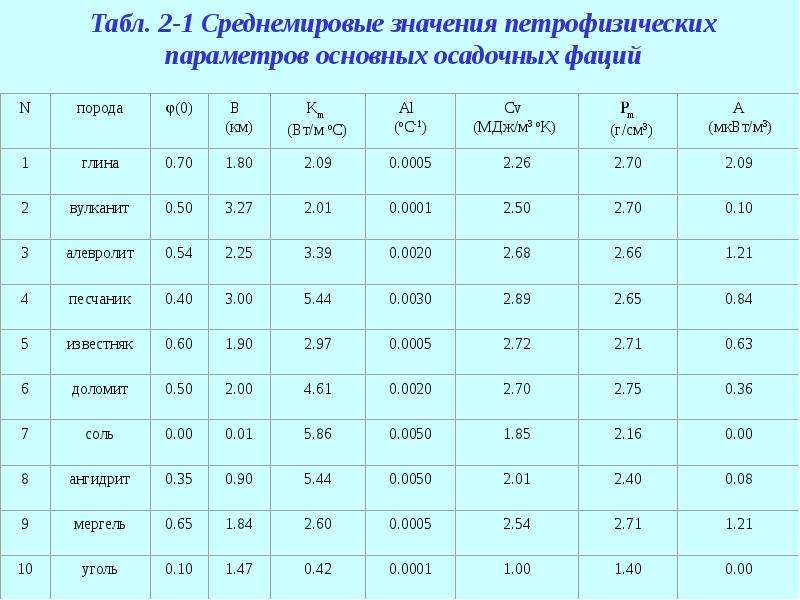

Табл. 2-1 Среднемировые значения петрофизических параметров основных осадочных фаций

Слайд 21

Описание слайда:

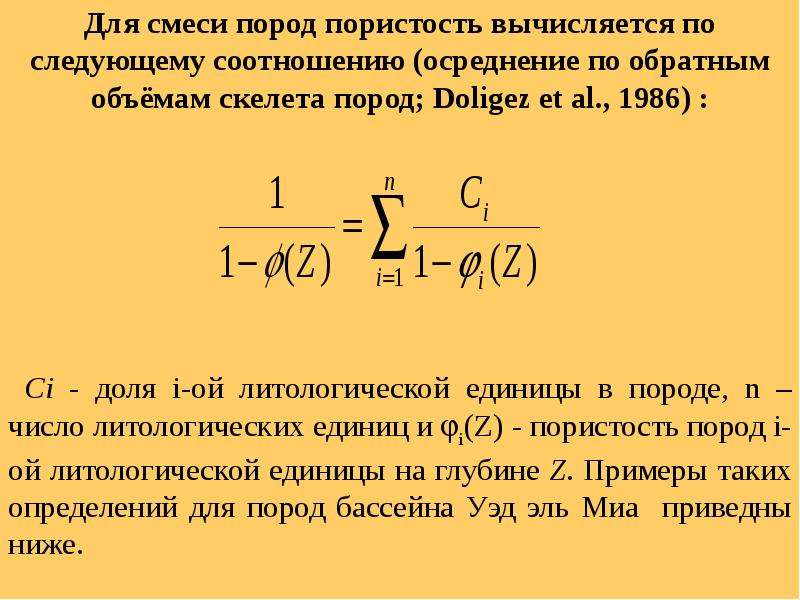

Для смеси пород пористость вычисляется по следующему соотношению (осреднение по обратным объёмам скелета пород; Doligez et al., 1986) :

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

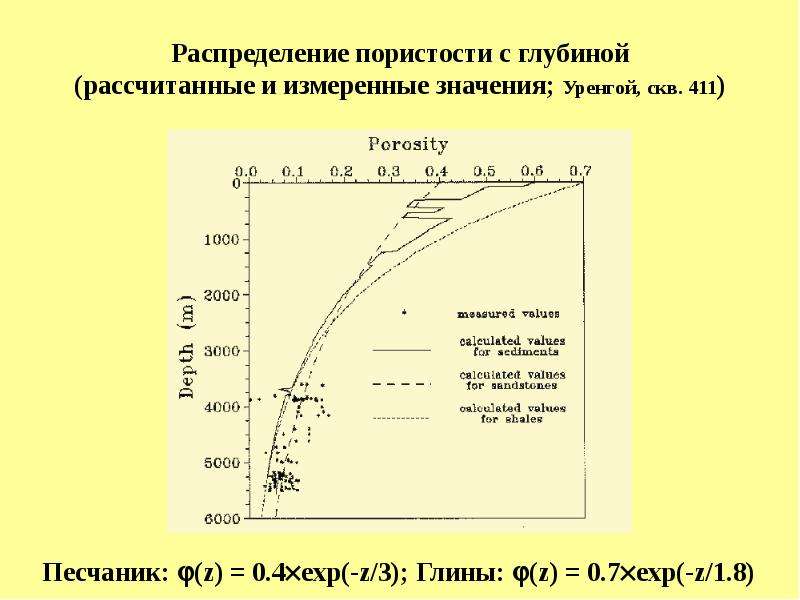

Распределение пористости с глубиной (рассчитанные и измеренные значения; Уренгой, скв. 411)

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

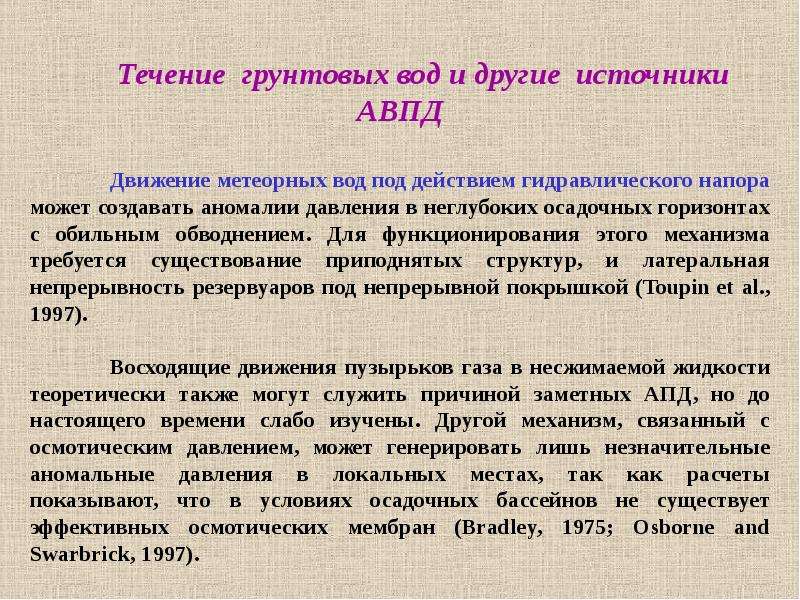

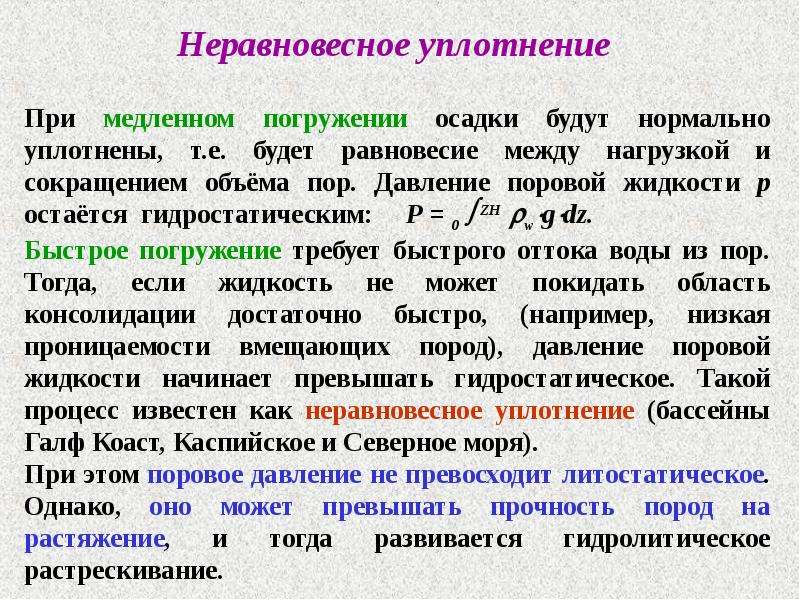

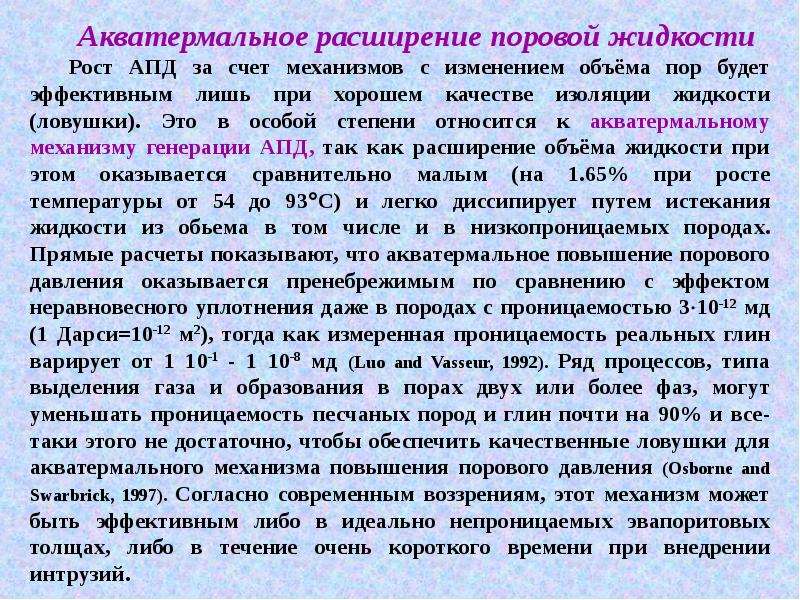

Генерация АВПД Аномальное поровое давление Р > Pg=wgz где Pg – гидроста- тическое давление. Механизмы формирования АВПД: Неравновесное уплотнениe Тектоническое сжатие Акватермальное расширение ж-ти Диагенез пород Генерация УВ Течение грунтовых вод и другие
