Вы можете ознакомиться и скачать презентацию на тему ДАТАЛОГИЧЕСКОЕ ПРОЕКТИРОВАНИЕ БД. Доклад-сообщение содержит 59 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ДАТАЛОГИЧЕСКОЕ ПРОЕКТИРОВАНИЕ БД 1. Подход к даталогическому про- ектированию и определение сос-тава БД. 2. Метод проектирования реляцион-ной БД на основе ИЛМ. 3. Пример проектирования РБД на основе ИЛМ и ДЛМ.

Слайд 2

Описание слайда:

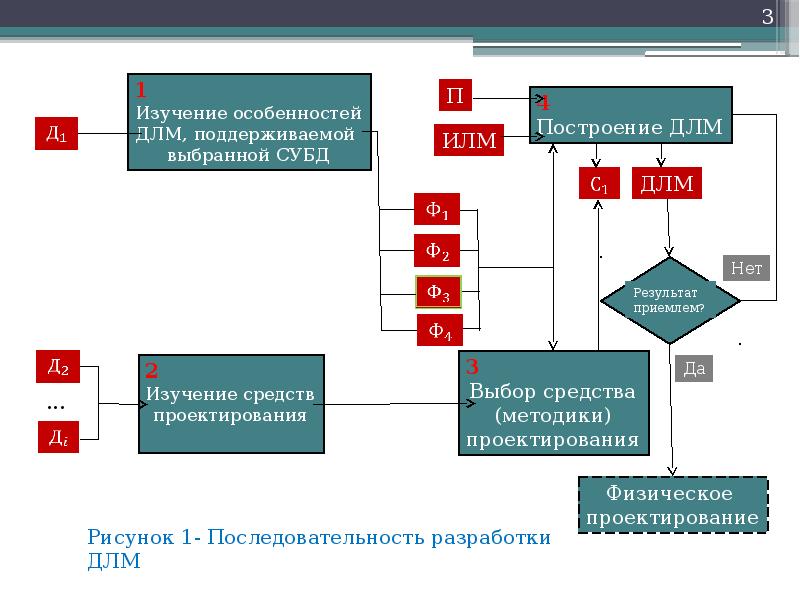

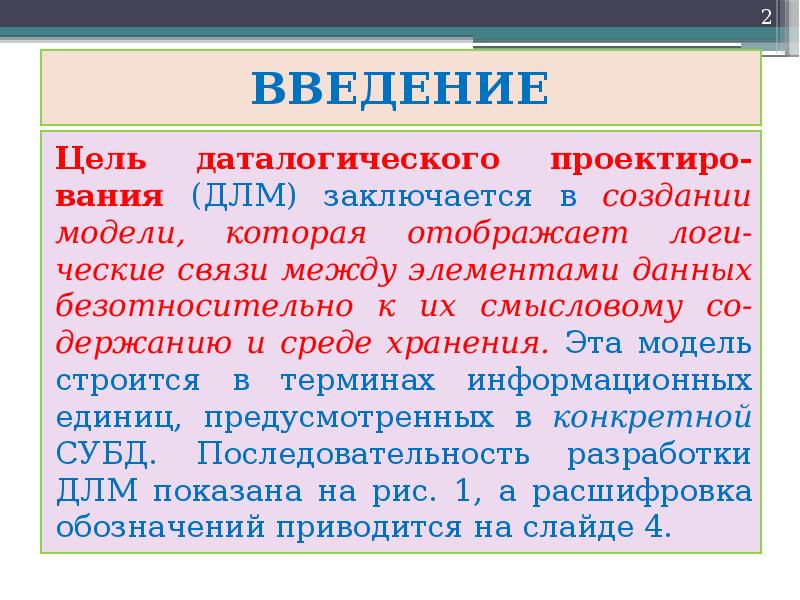

ВВЕДЕНИЕ Цель даталогического проектиро-вания (ДЛМ) заключается в создании модели, которая отображает логи-ческие связи между элементами данных безотносительно к их смысловому со-держанию и среде хранения. Эта модель строится в терминах информационных единиц, предусмотренных в конкретной СУБД. Последовательность разработки ДЛМ показана на рис. 1, а расшифровка обозначений приводится на слайде 4.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Расшифровка обозначений на рисунке 1 - документация по СУБД; , … , - документация по средствам проектирования; П - перечень хранимых показателей (атрибутов); ДЛМ - даталогическая модель; ИЛМ – инфологическая модель; - средство проектирования; - набор допустимых даталогических конструкций;

Слайд 5

Описание слайда:

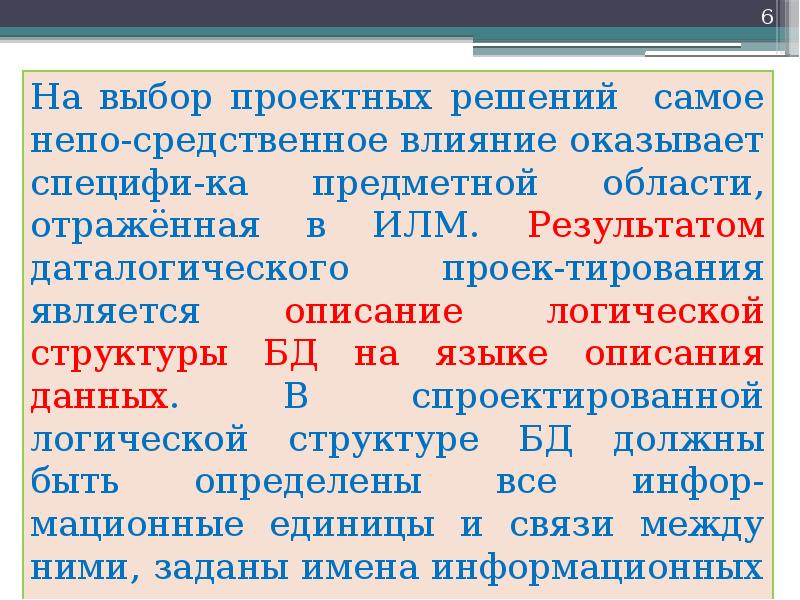

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

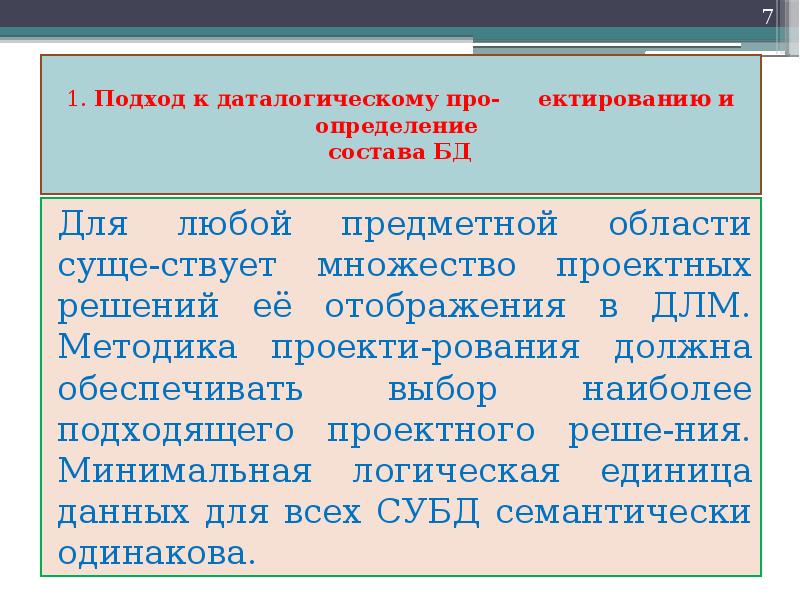

1. Подход к даталогическому про- ектированию и определение состава БД Для любой предметной области суще-ствует множество проектных решений её отображения в ДЛМ. Методика проекти-рования должна обеспечивать выбор наиболее подходящего проектного реше-ния. Минимальная логическая единица данных для всех СУБД семантически одинакова.

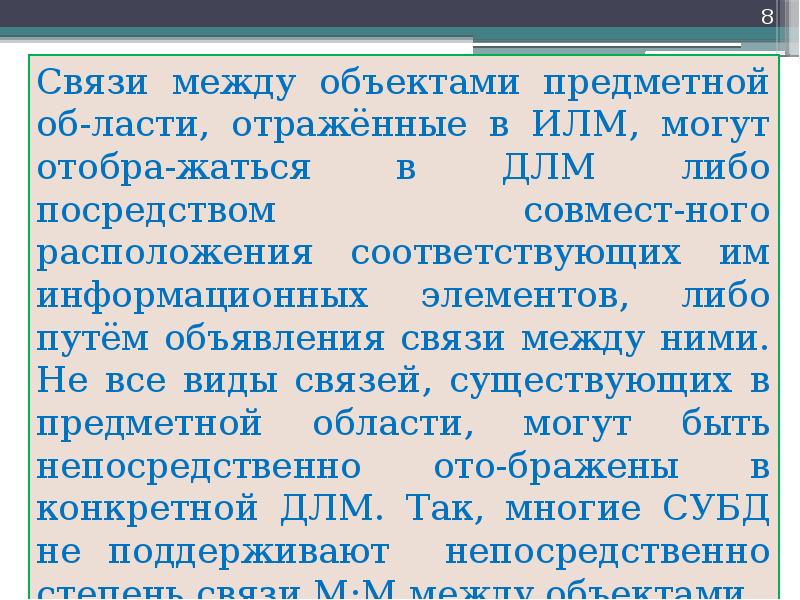

Слайд 8

Описание слайда:

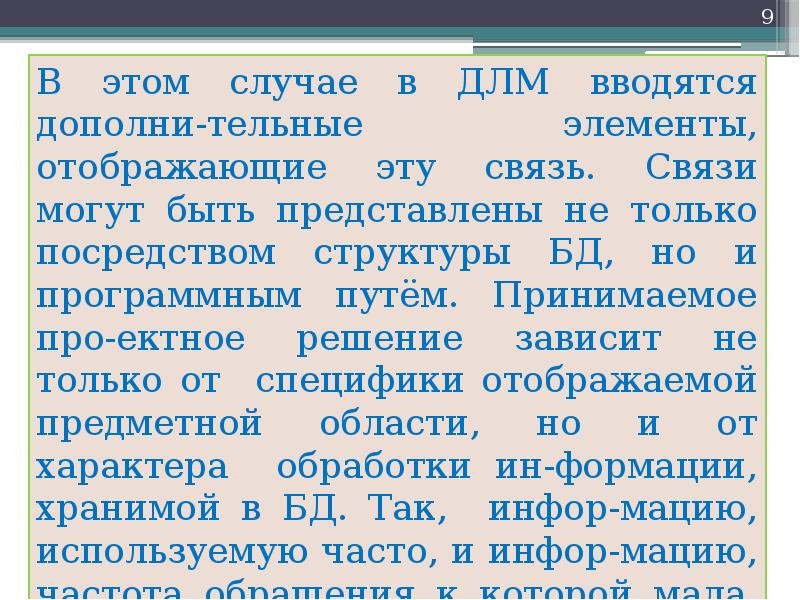

Слайд 9

Описание слайда:

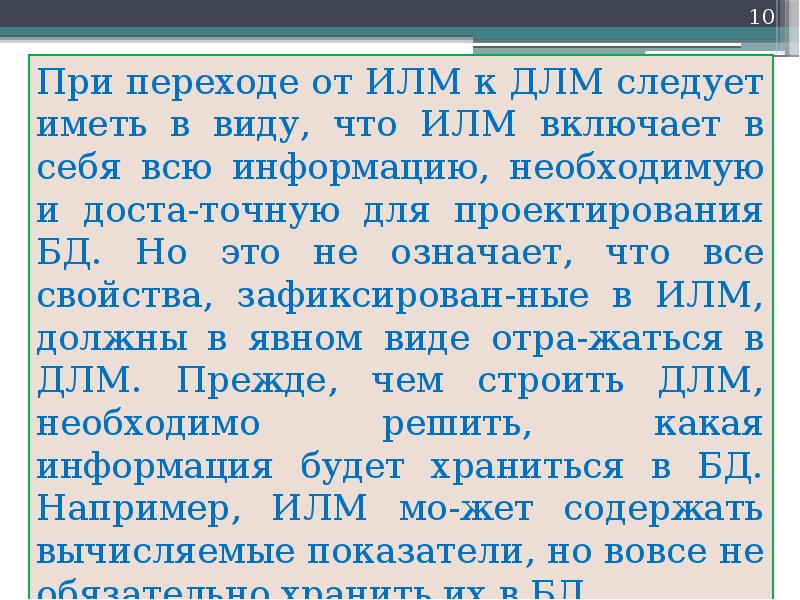

Слайд 10

Описание слайда:

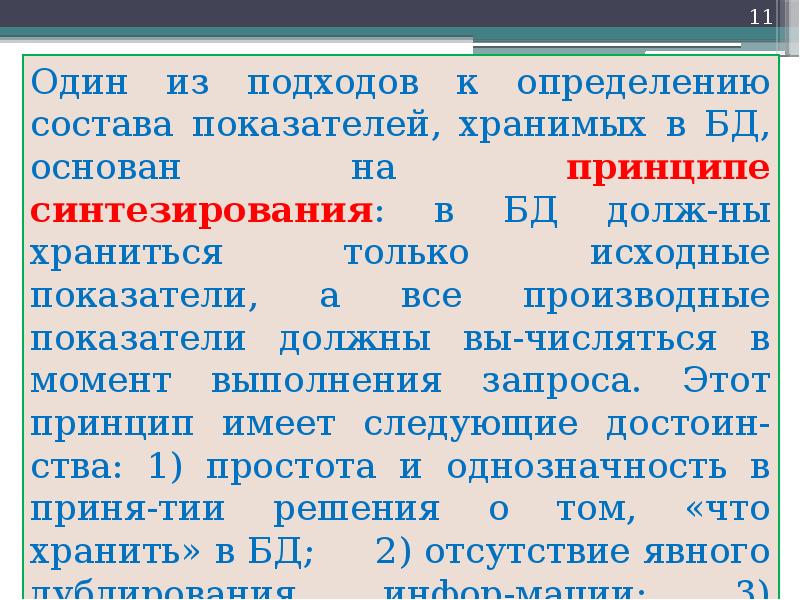

Слайд 11

Описание слайда:

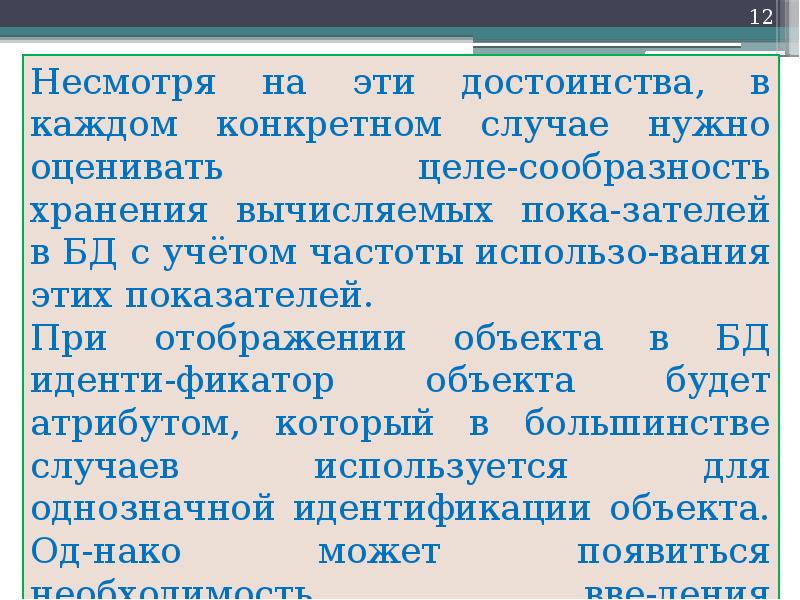

Слайд 12

Описание слайда:

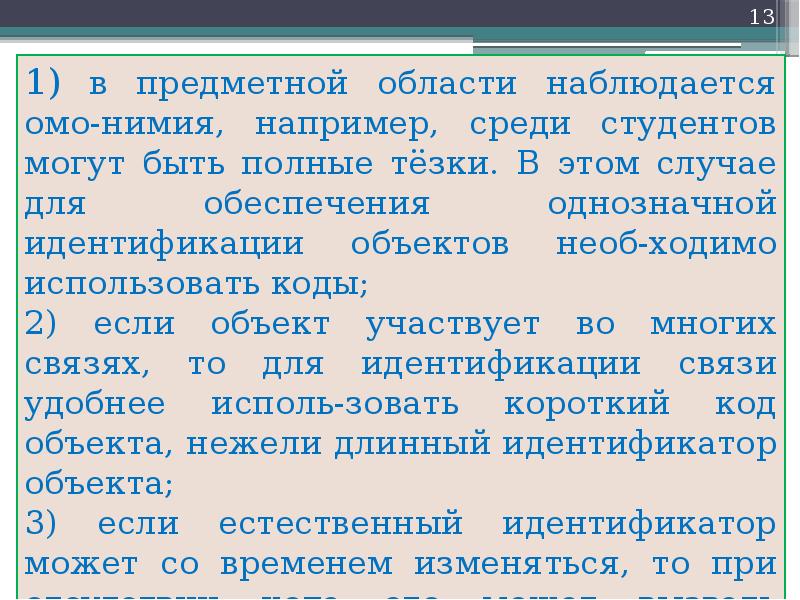

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

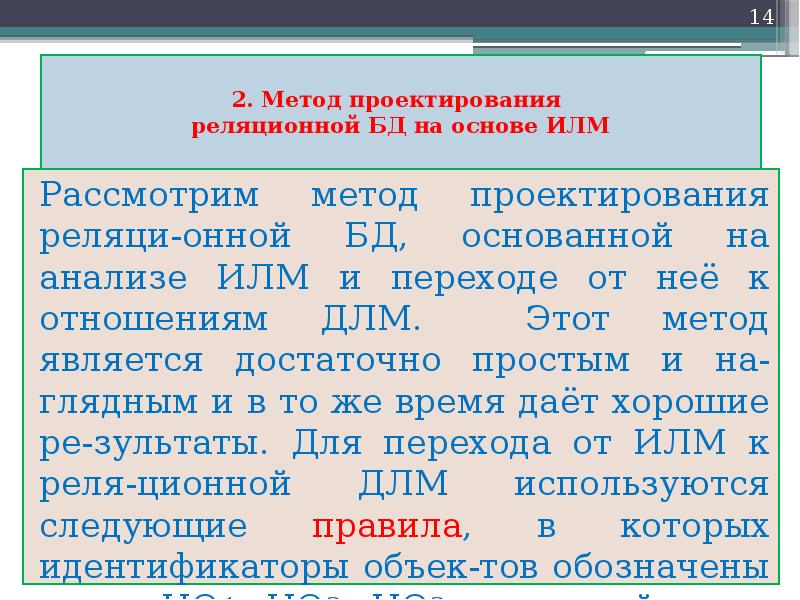

2. Метод проектирования реляционной БД на основе ИЛМ Рассмотрим метод проектирования реляци-онной БД, основанной на анализе ИЛМ и переходе от неё к отношениям ДЛМ. Этот метод является достаточно простым и на-глядным и в то же время даёт хорошие ре-зультаты. Для перехода от ИЛМ к реля-ционной ДЛМ используются следующие правила, в которых идентификаторы объек-тов обозначены через ИО1, ИО2, ИО3, а их свойства – через С1, С2 и т.д.

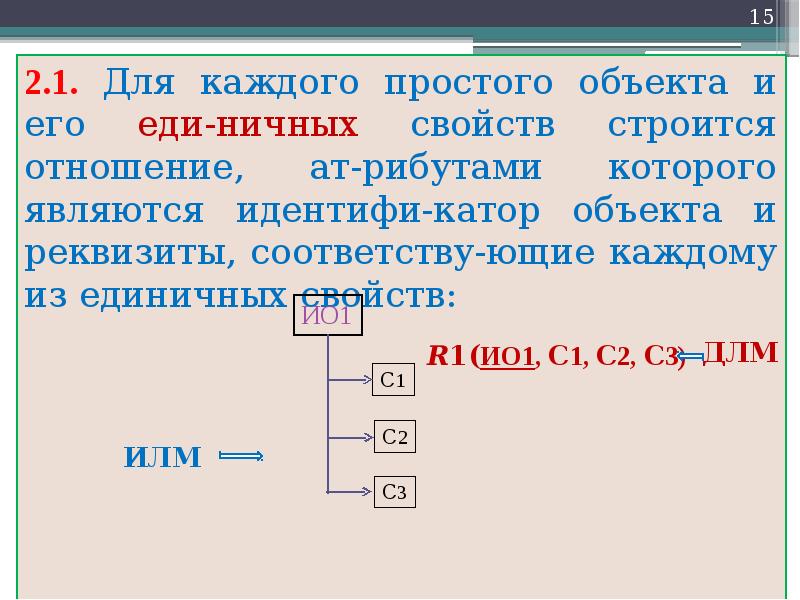

Слайд 15

Описание слайда:

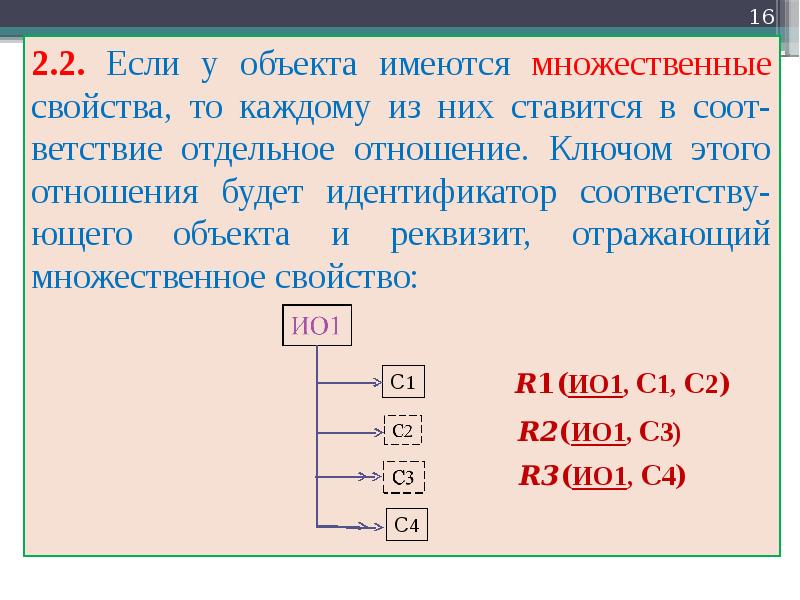

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

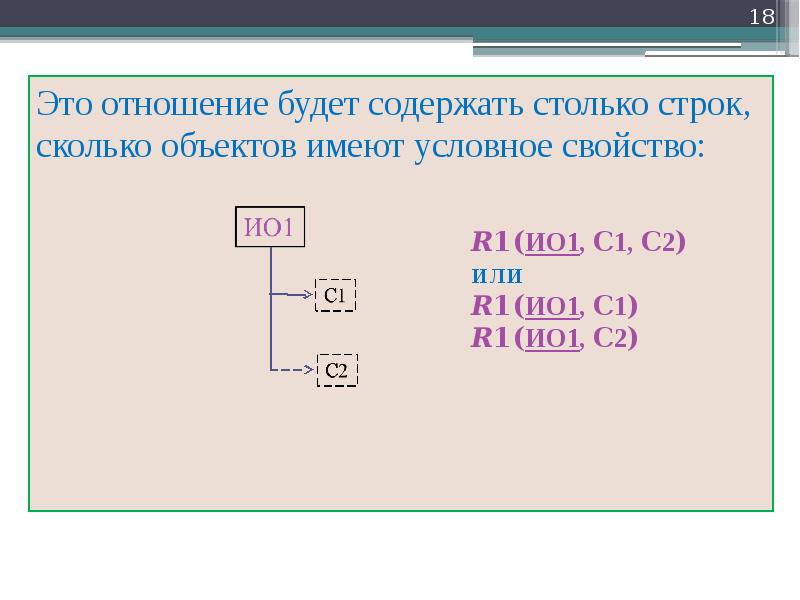

Слайд 18

Описание слайда:

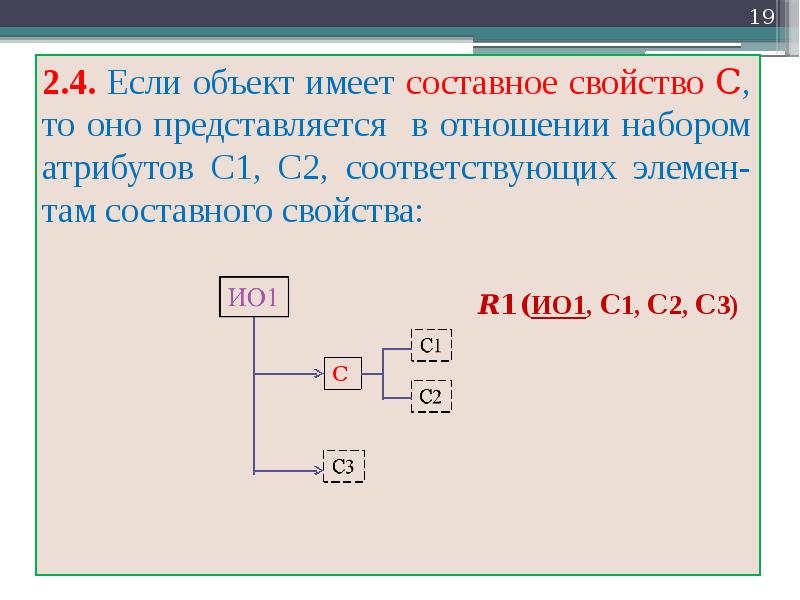

Слайд 19

Описание слайда:

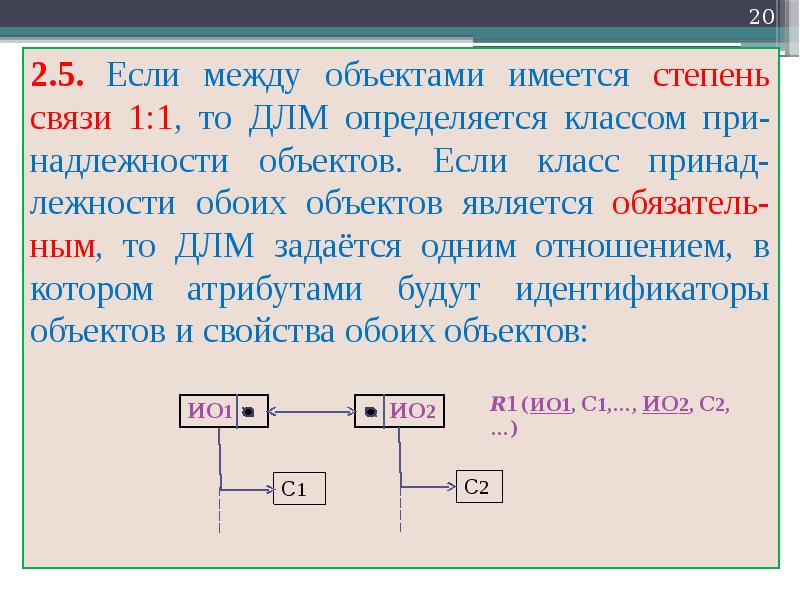

Слайд 20

Описание слайда:

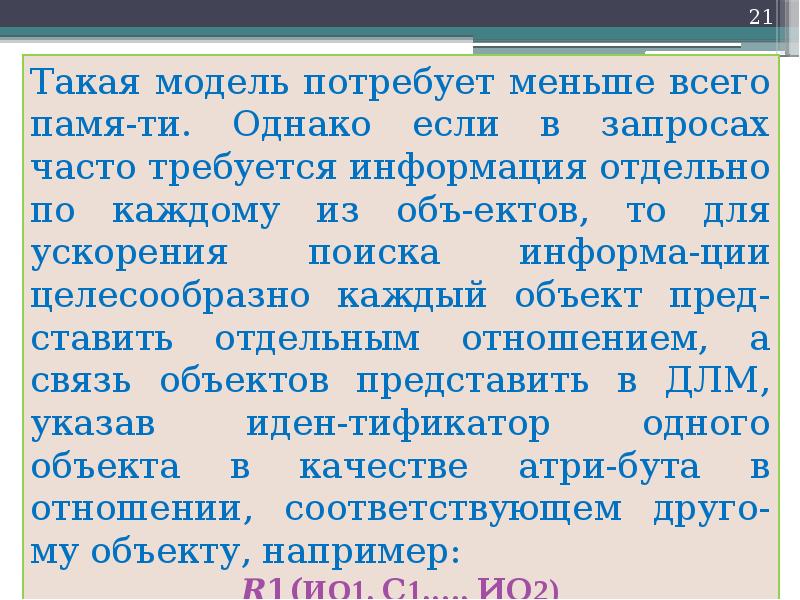

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

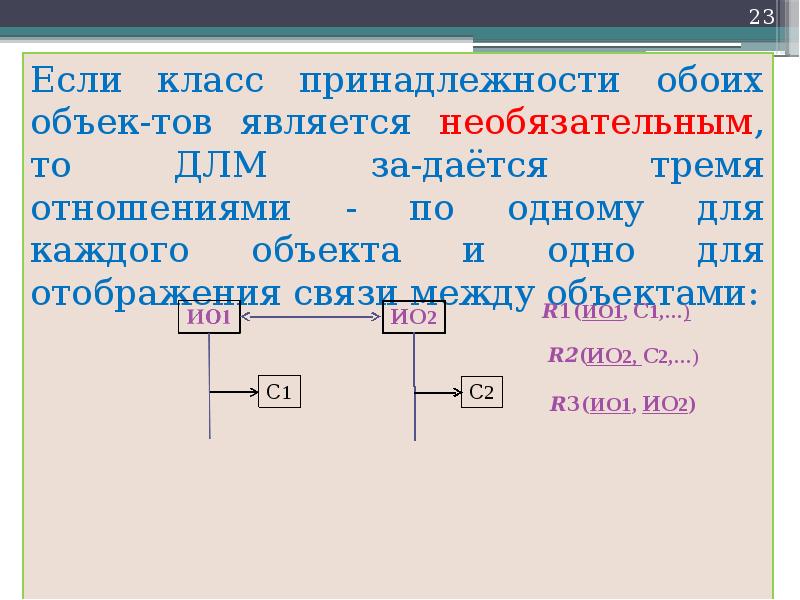

Слайд 23

Описание слайда:

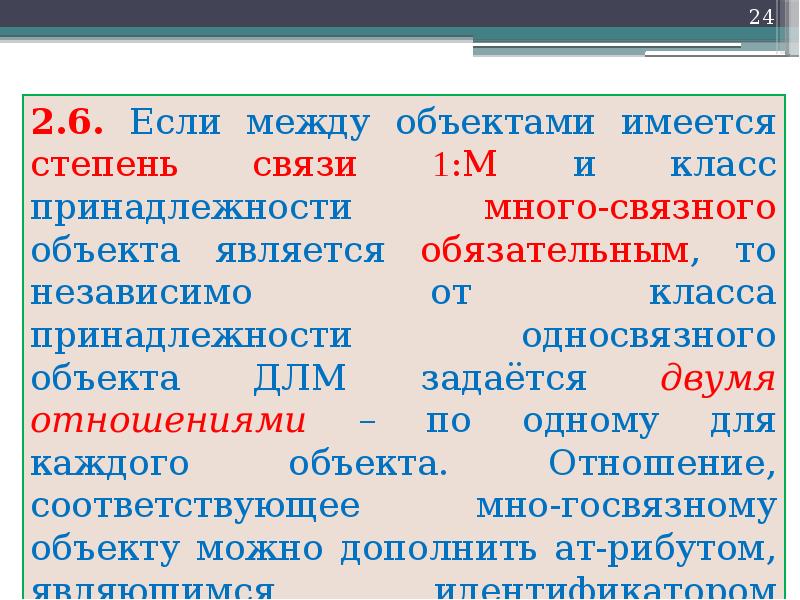

Слайд 24

Описание слайда:

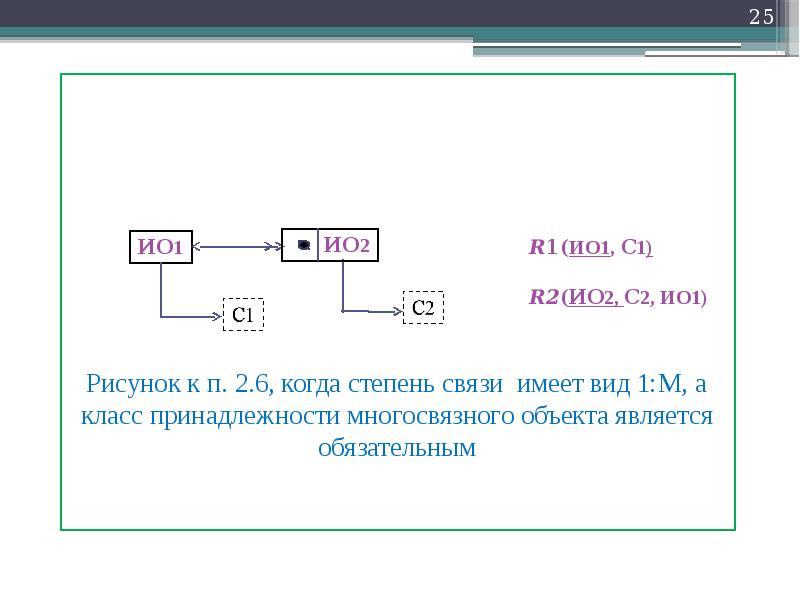

Слайд 25

Описание слайда:

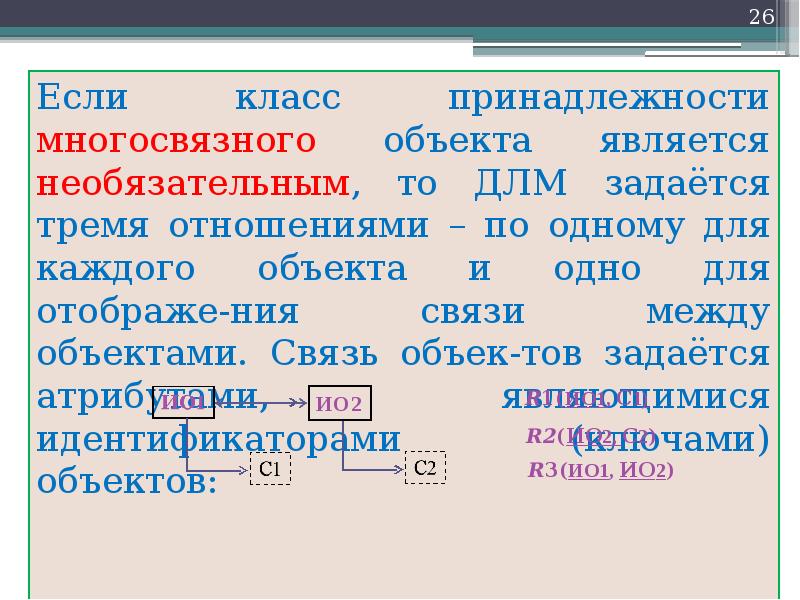

Слайд 26

Описание слайда:

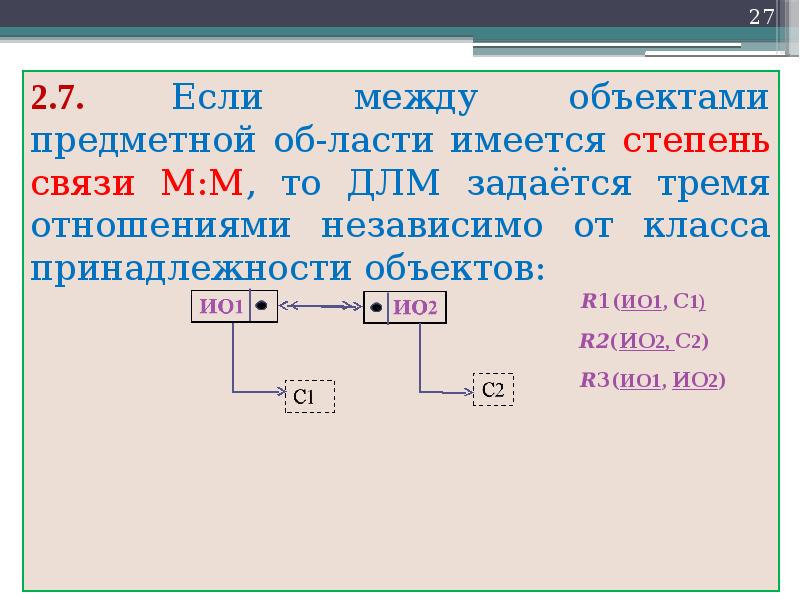

Слайд 27

Описание слайда:

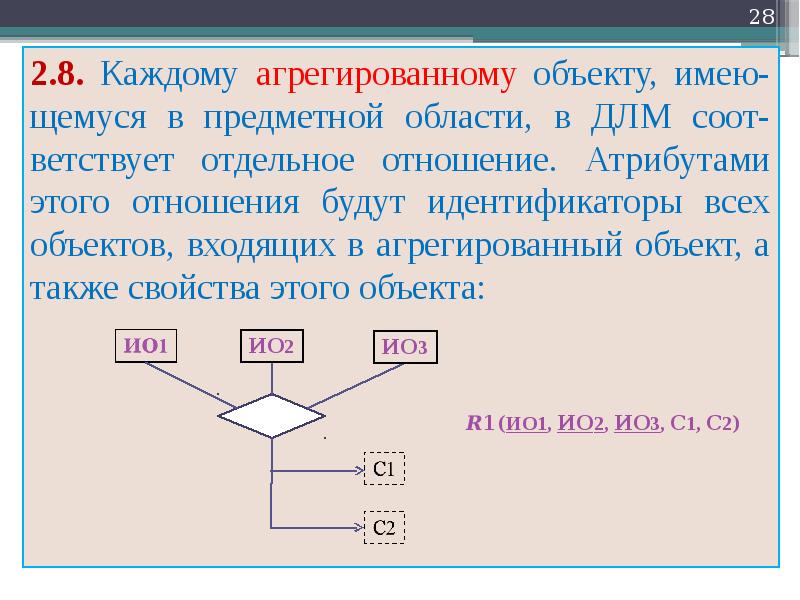

Слайд 28

Описание слайда:

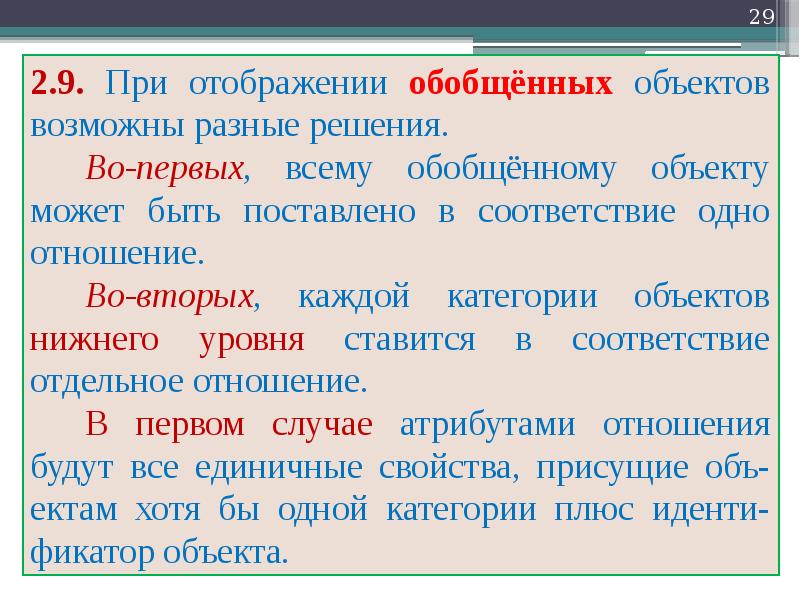

Слайд 29

Описание слайда:

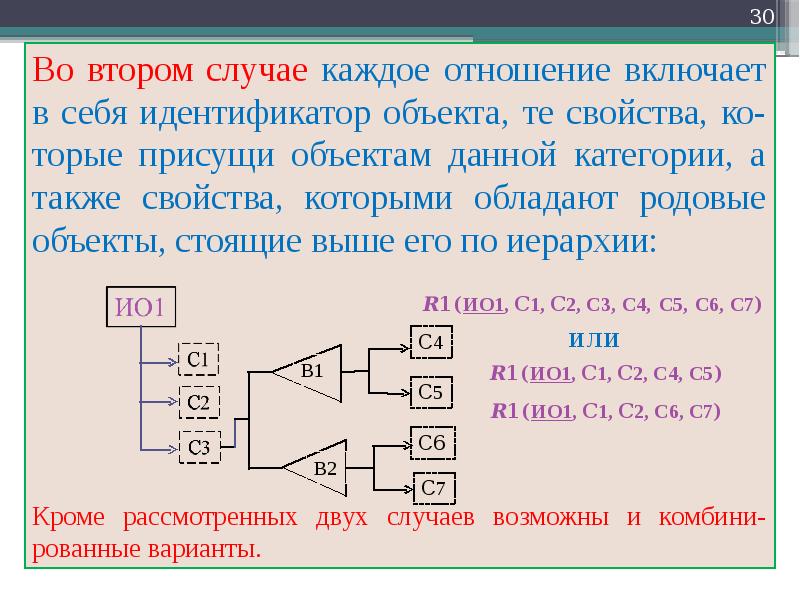

Слайд 30

Описание слайда:

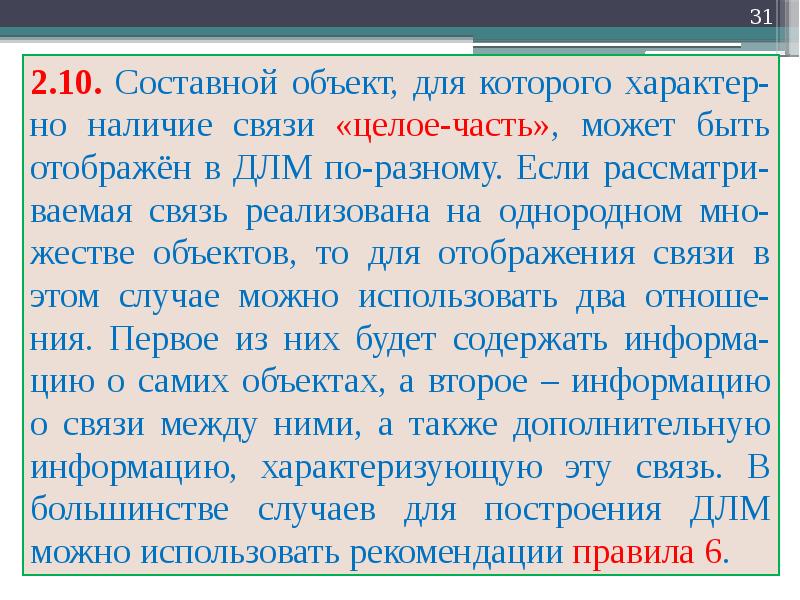

Слайд 31

Описание слайда:

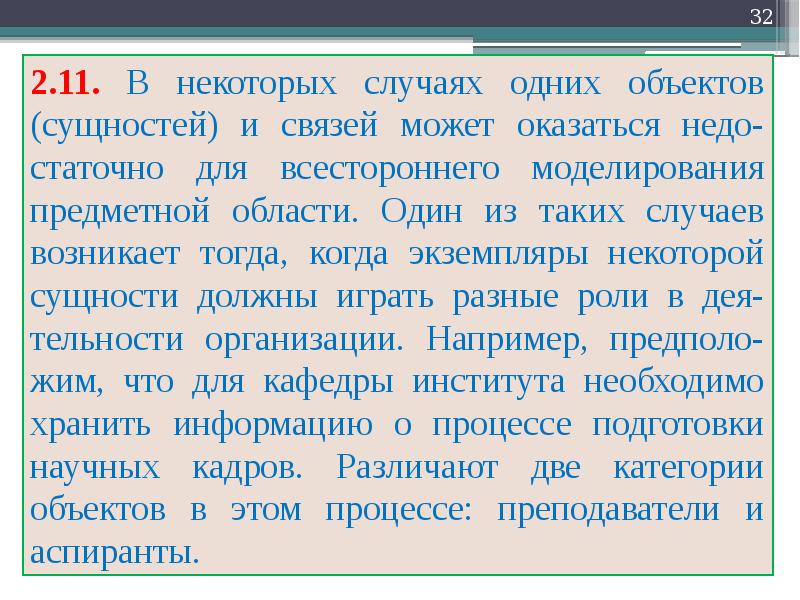

Слайд 32

Описание слайда:

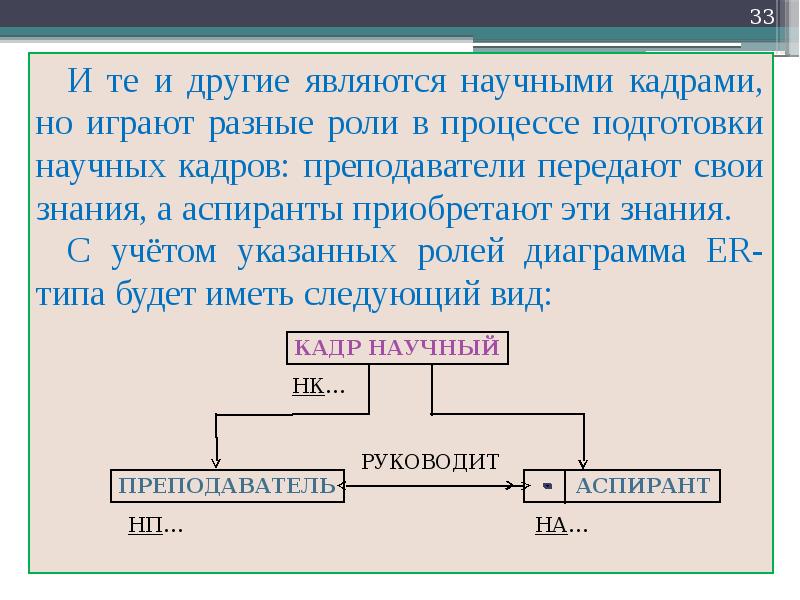

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

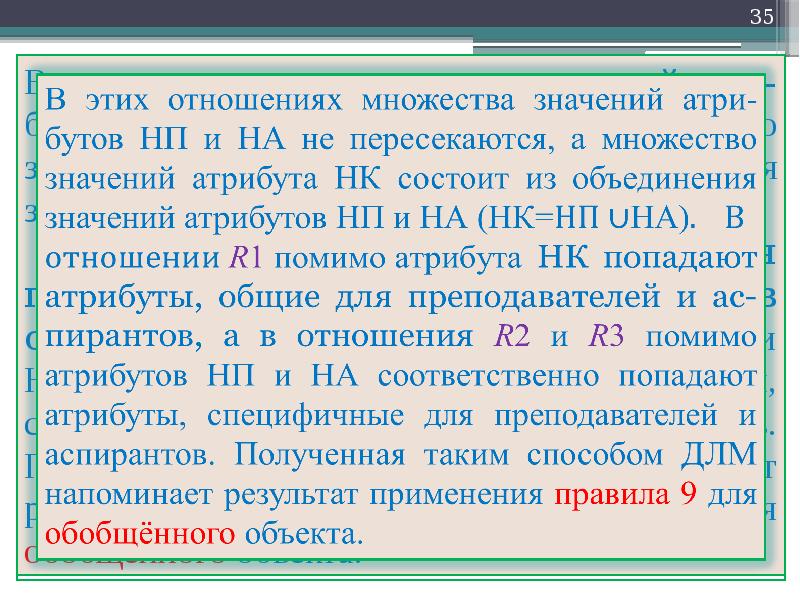

Слайд 35

Описание слайда:

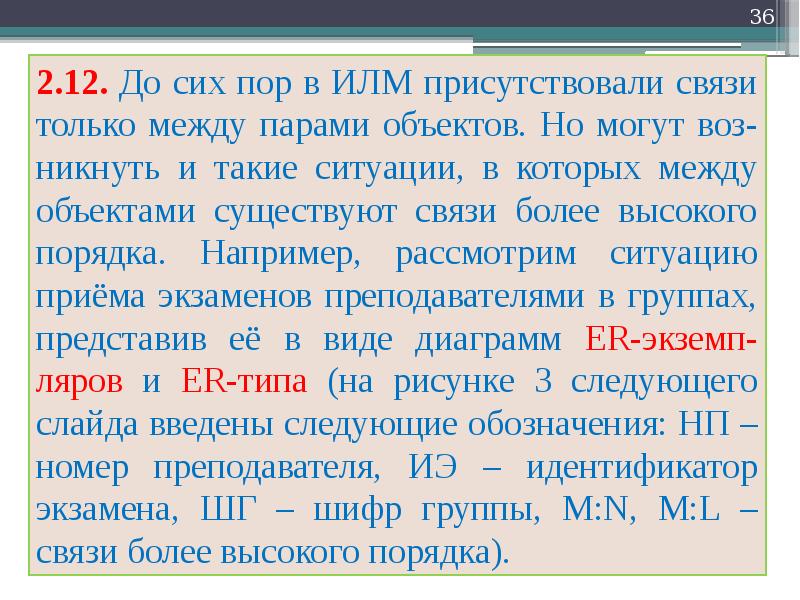

Слайд 36

Описание слайда:

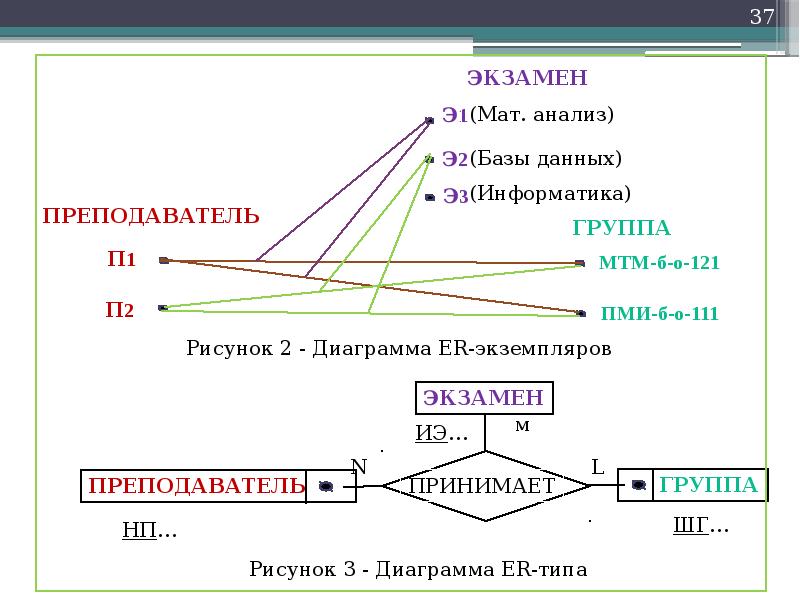

Слайд 37

Описание слайда:

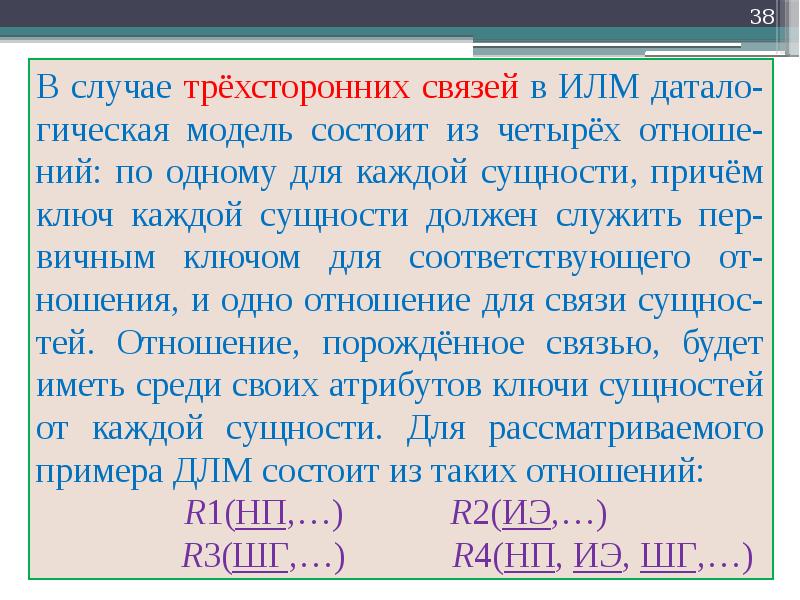

Слайд 38

Описание слайда:

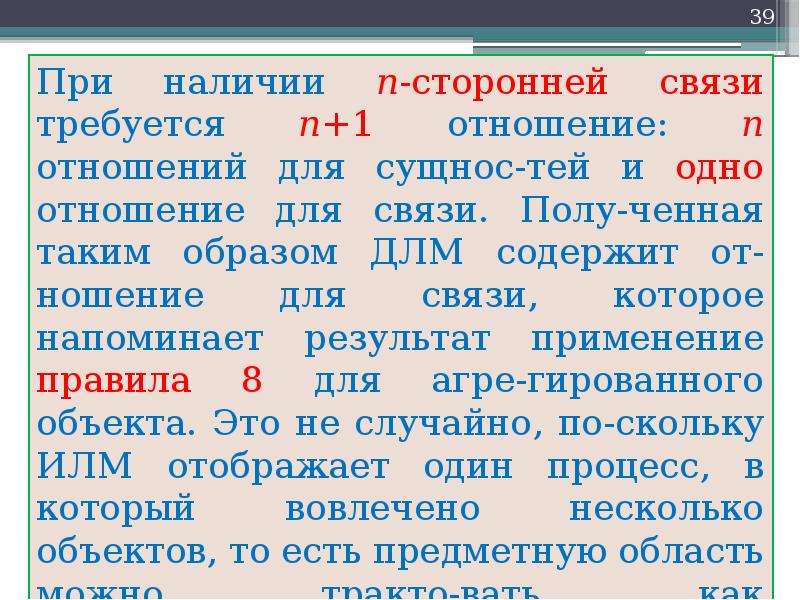

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

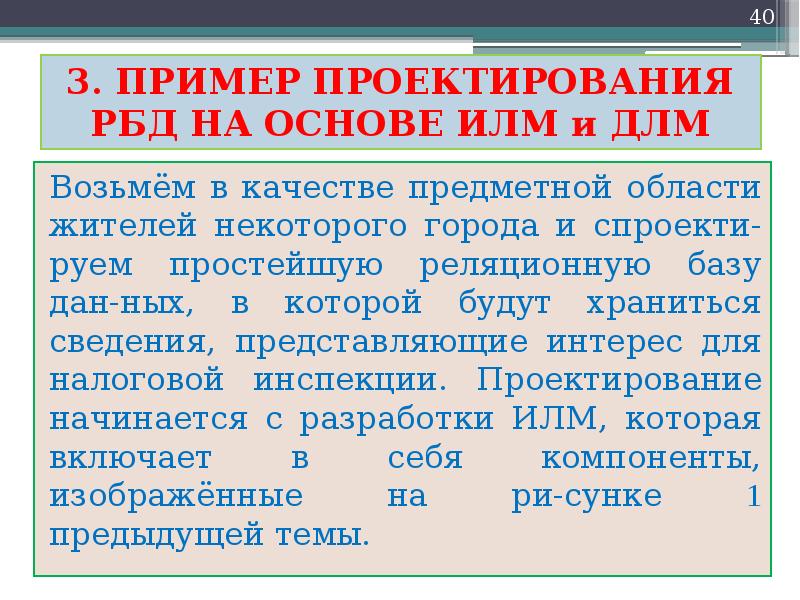

3. ПРИМЕР ПРОЕКТИРОВАНИЯ РБД НА ОСНОВЕ ИЛМ и ДЛМ Возьмём в качестве предметной области жителей некоторого города и спроекти-руем простейшую реляционную базу дан-ных, в которой будут храниться сведения, представляющие интерес для налоговой инспекции. Проектирование начинается с разработки ИЛМ, которая включает в себя компоненты, изображённые на ри-сунке 1 предыдущей темы.

Слайд 41

Описание слайда:

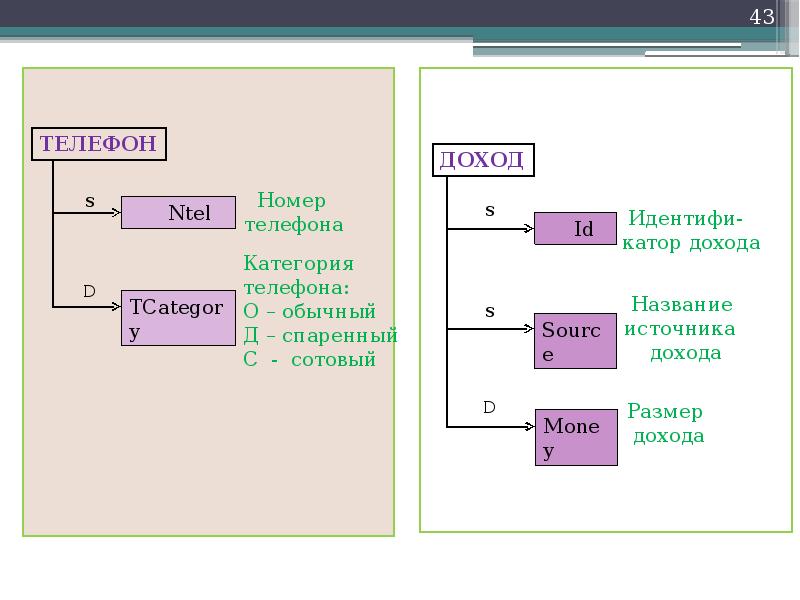

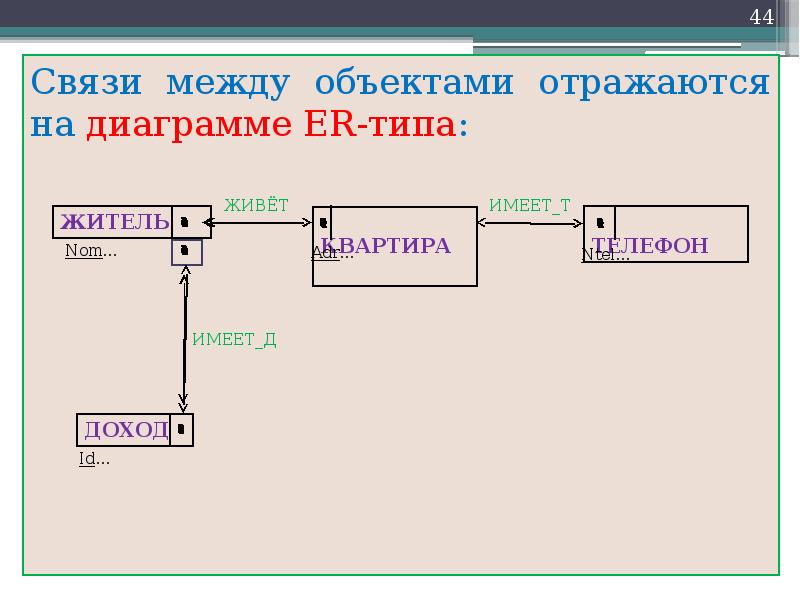

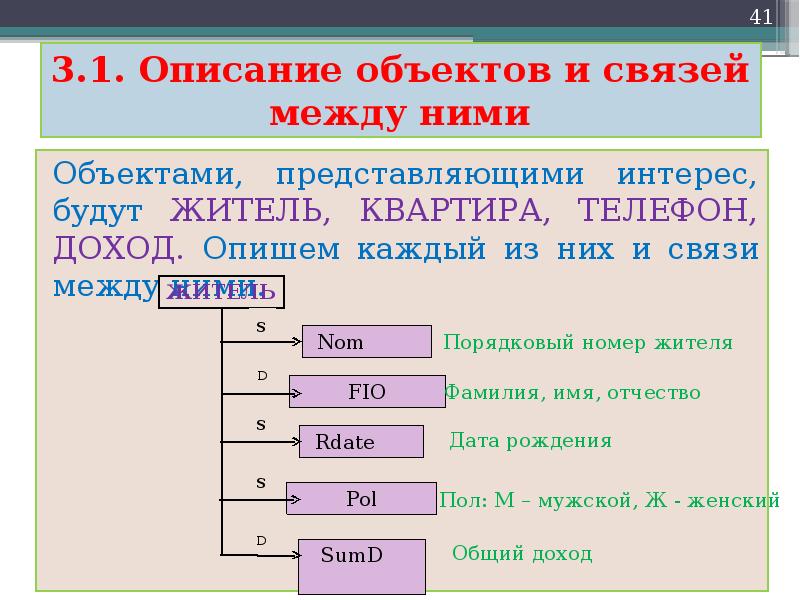

3.1. Описание объектов и связей между ними Объектами, представляющими интерес, будут ЖИТЕЛЬ, КВАРТИРА, ТЕЛЕФОН, ДОХОД. Опишем каждый из них и связи между ними.

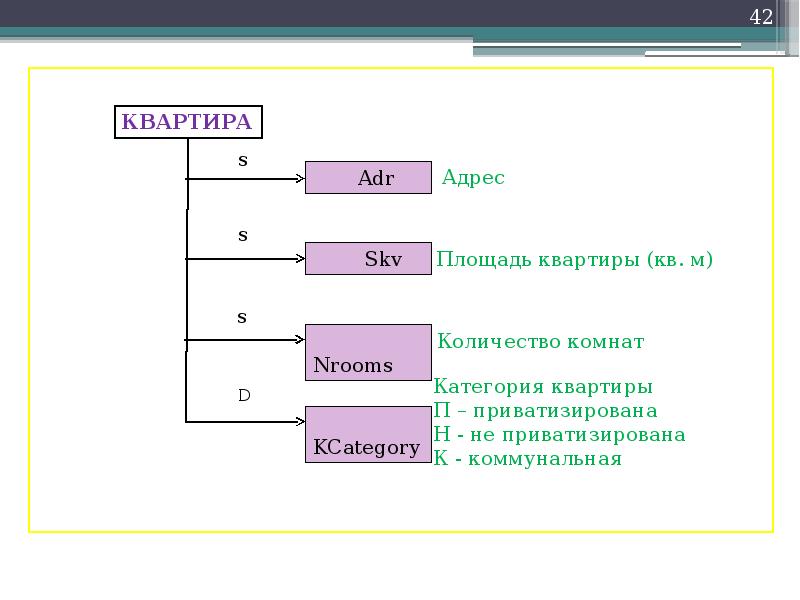

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

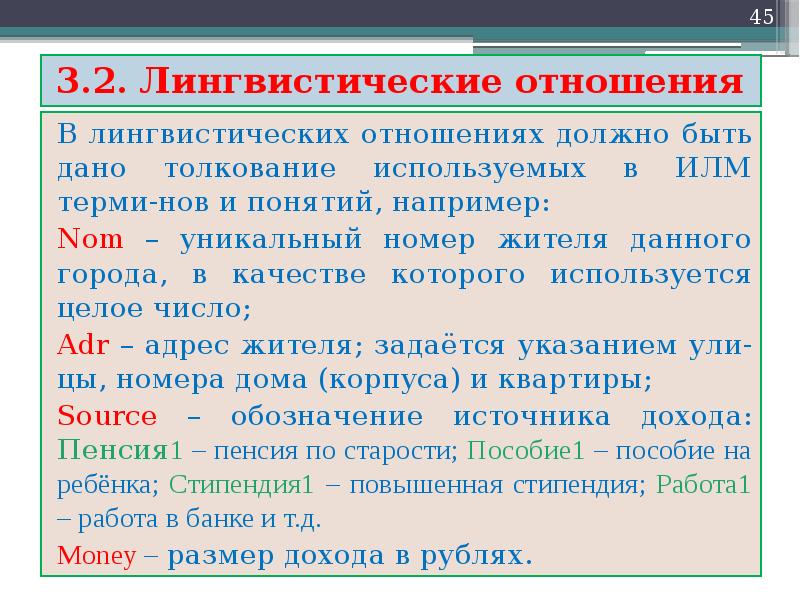

3.2. Лингвистические отношения В лингвистических отношениях должно быть дано толкование используемых в ИЛМ терми-нов и понятий, например: Nom – уникальный номер жителя данного города, в качестве которого используется целое число; Adr – адрес жителя; задаётся указанием ули-цы, номера дома (корпуса) и квартиры; Source – обозначение источника дохода: Пенсия1 – пенсия по старости; Пособие1 – пособие на ребёнка; Стипендия1 – повышенная стипендия; Работа1 – работа в банке и т.д. Money – размер дохода в рублях.

Слайд 46

Описание слайда:

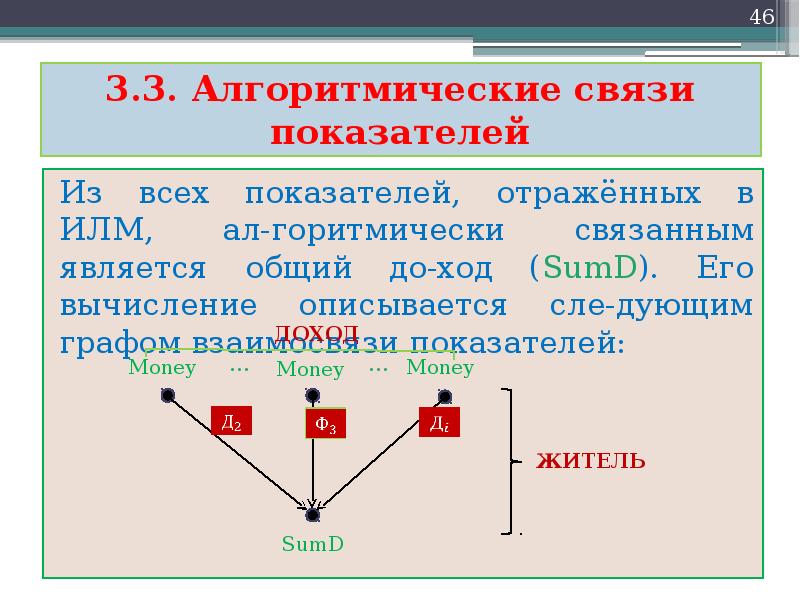

3.3. Алгоритмические связи показателей Из всех показателей, отражённых в ИЛМ, ал-горитмически связанным является общий до-ход (SumD). Его вычисление описывается сле-дующим графом взаимосвязи показателей:

Слайд 47

Описание слайда:

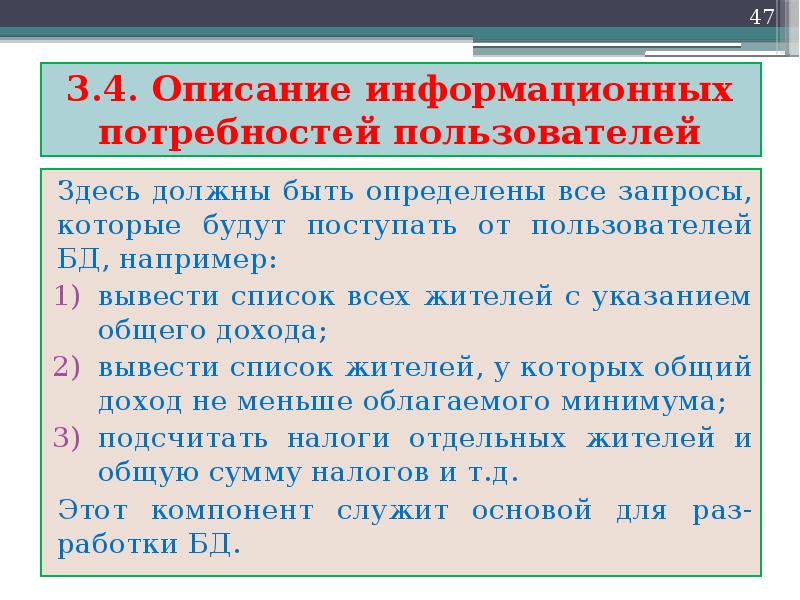

3.4. Описание информационных потребностей пользователей Здесь должны быть определены все запросы, которые будут поступать от пользователей БД, например: вывести список всех жителей с указанием общего дохода; вывести список жителей, у которых общий доход не меньше облагаемого минимума; подсчитать налоги отдельных жителей и общую сумму налогов и т.д. Этот компонент служит основой для раз-работки БД.

Слайд 48

Описание слайда:

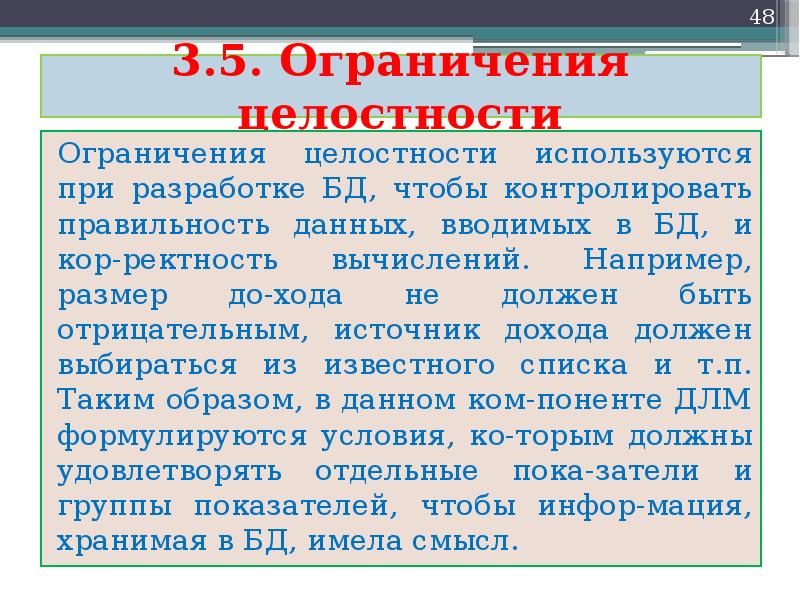

3.5. Ограничения целостности Ограничения целостности используются при разработке БД, чтобы контролировать правильность данных, вводимых в БД, и кор-ректность вычислений. Например, размер до-хода не должен быть отрицательным, источник дохода должен выбираться из известного списка и т.п. Таким образом, в данном ком-поненте ДЛМ формулируются условия, ко-торым должны удовлетворять отдельные пока-затели и группы показателей, чтобы инфор-мация, хранимая в БД, имела смысл.

Слайд 49

Описание слайда:

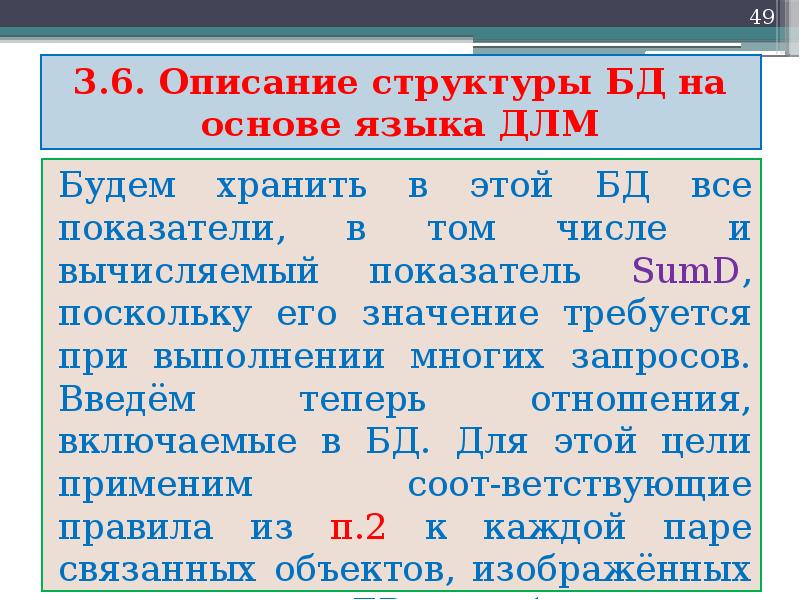

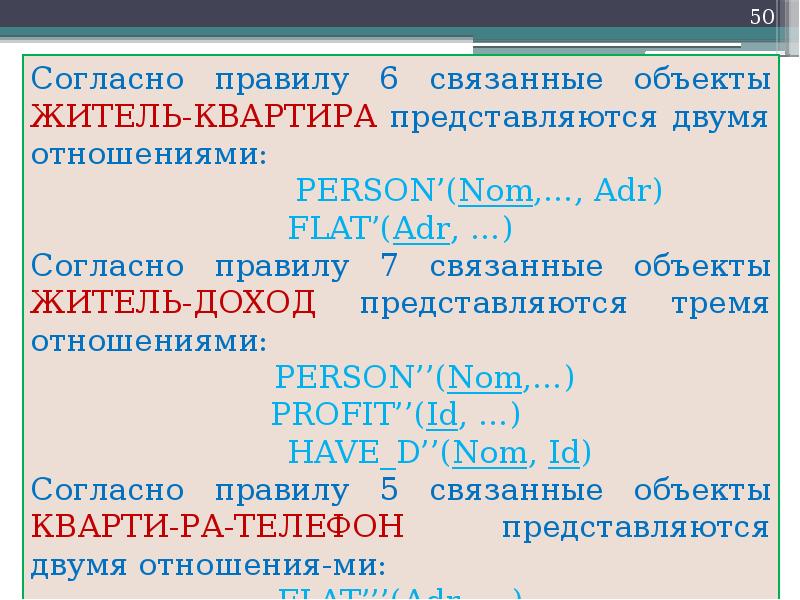

3.6. Описание структуры БД на основе языка ДЛМ Будем хранить в этой БД все показатели, в том числе и вычисляемый показатель SumD, поскольку его значение требуется при выполнении многих запросов. Введём теперь отношения, включаемые в БД. Для этой цели применим соот-ветствующие правила из п.2 к каждой паре связанных объектов, изображённых на диаграмме ER-типа (рисунок п. 3.1).

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

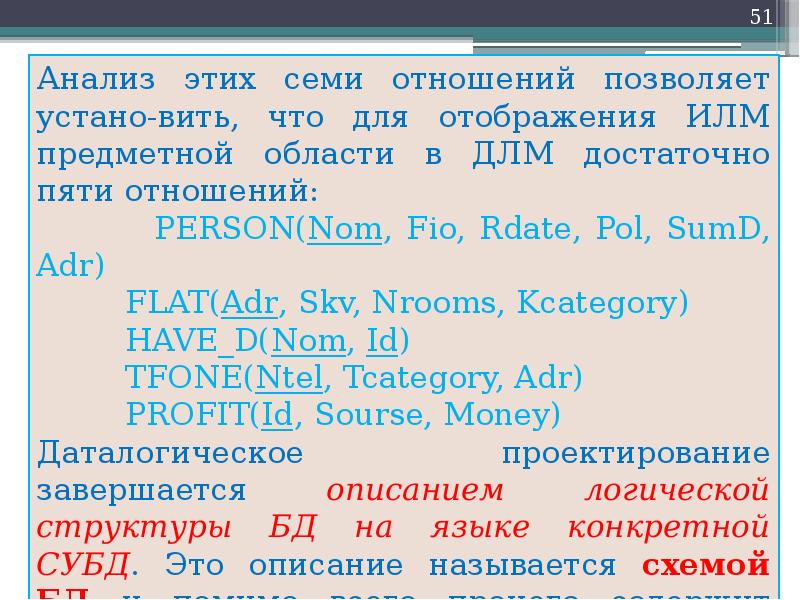

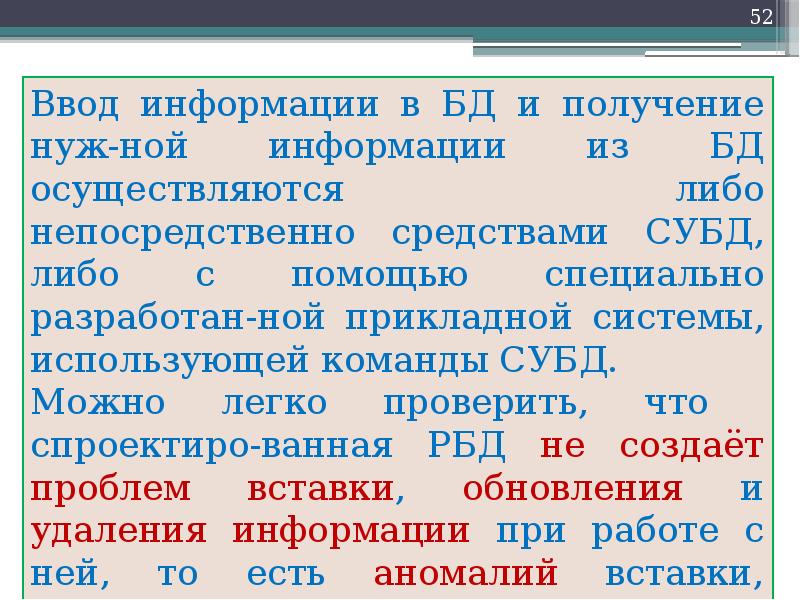

Слайд 53

Описание слайда:

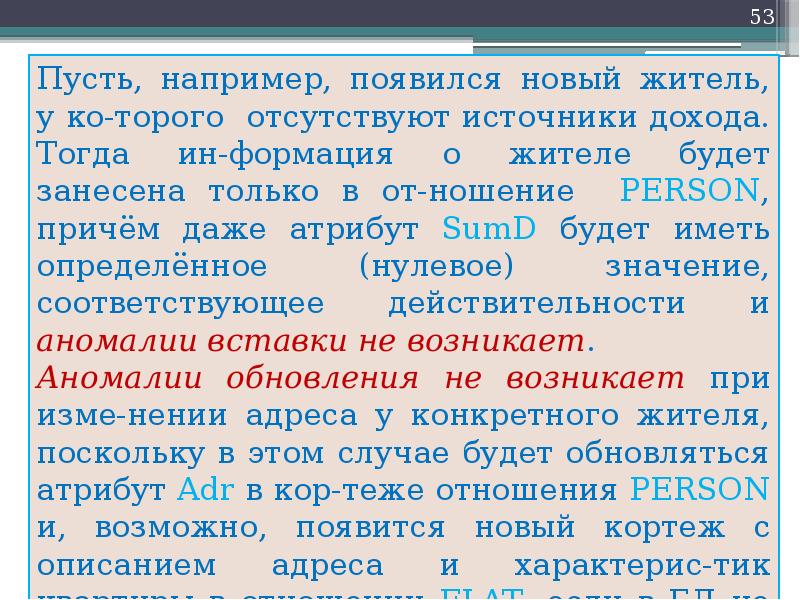

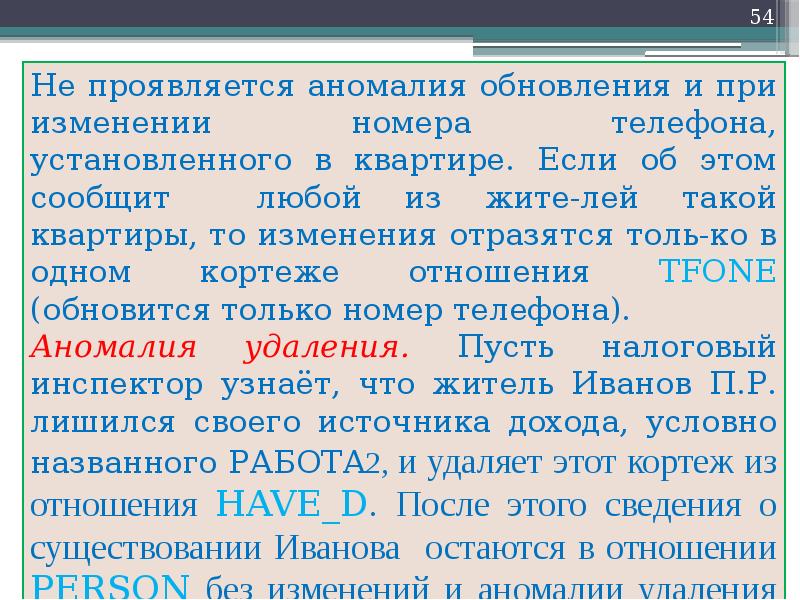

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

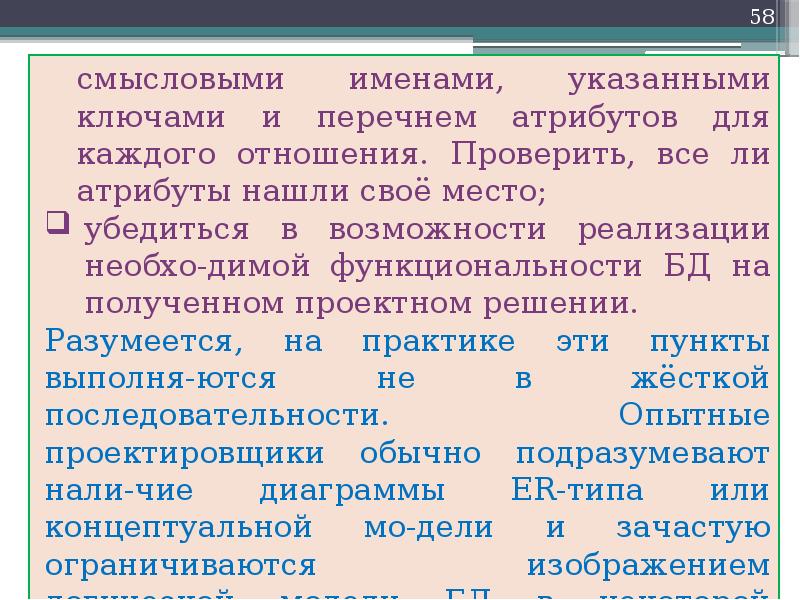

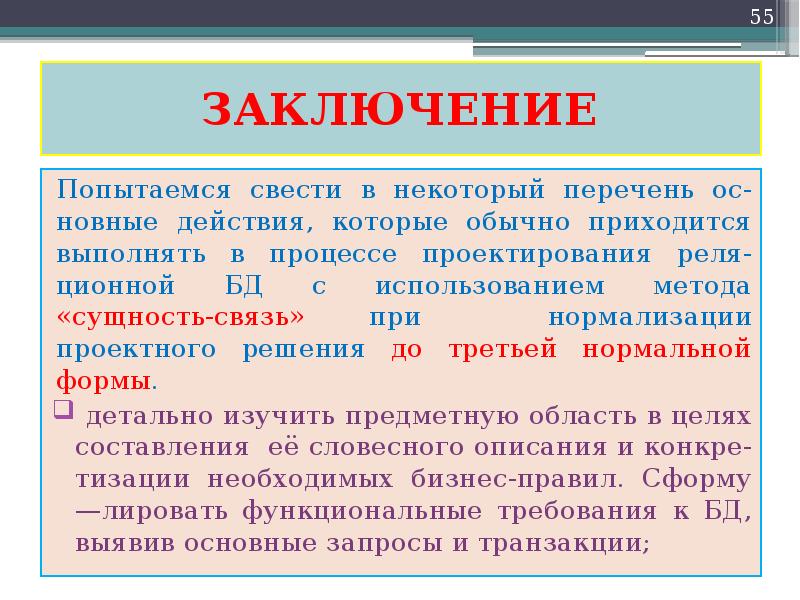

ЗАКЛЮЧЕНИЕ Попытаемся свести в некоторый перечень ос-новные действия, которые обычно приходится выполнять в процессе проектирования реля-ционной БД с использованием метода «сущность-связь» при нормализации проектного решения до третьей нормальной формы. детально изучить предметную область в целях составления её словесного описания и конкре-тизации необходимых бизнес-правил. Сформу—лировать функциональные требования к БД, выявив основные запросы и транзакции;

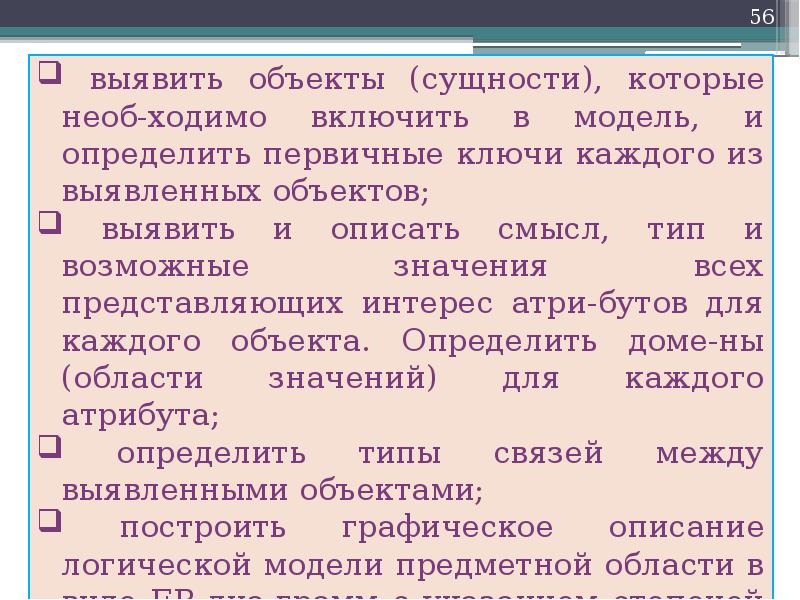

Слайд 56

Описание слайда:

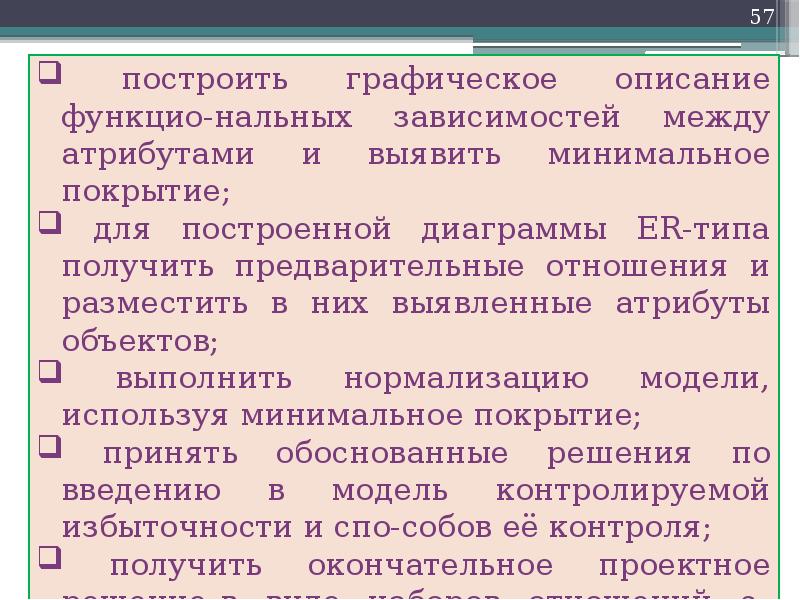

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

Слайд 59

Описание слайда:

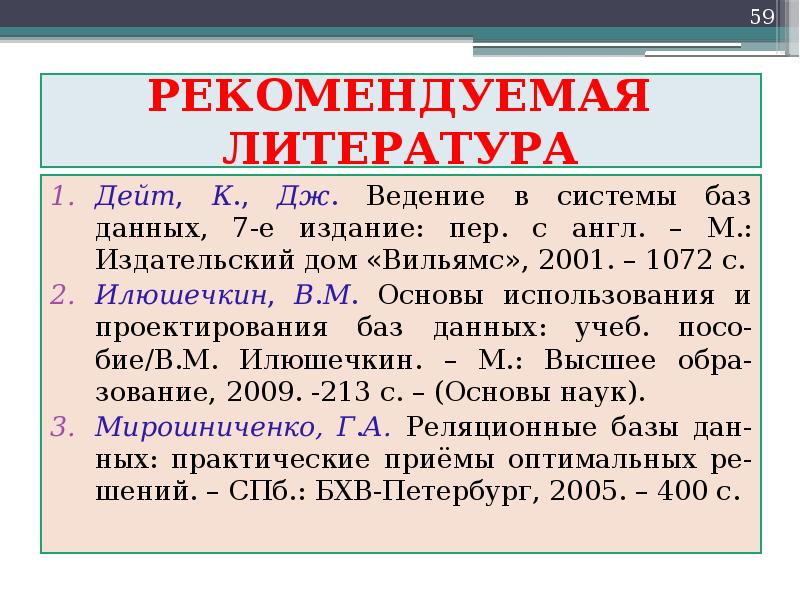

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА Дейт, К., Дж. Ведение в системы баз данных, 7-е издание: пер. с англ. – М.: Издательский дом «Вильямс», 2001. – 1072 с. Илюшечкин, В.М. Основы использования и проектирования баз данных: учеб. посо-бие/В.М. Илюшечкин. – М.: Высшее обра-зование, 2009. -213 с. – (Основы наук). Мирошниченко, Г.А. Реляционные базы дан-ных: практические приёмы оптимальных ре-шений. – СПб.: БХВ-Петербург, 2005. – 400 с.
