Слайд 1


Курсовой проект по дисциплине:
Описание слайда:
Курсовой проект по дисциплине:

Слайд 2

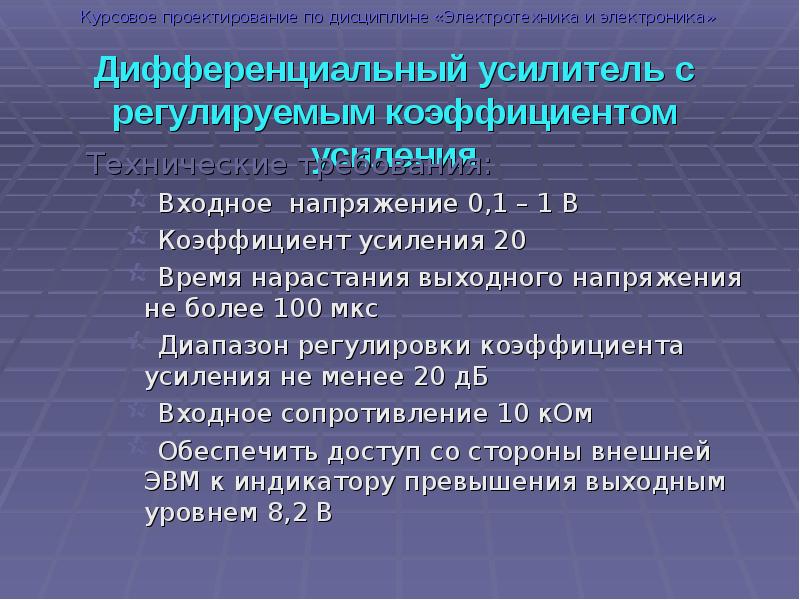

Дифференциальный усилитель с регулируемым коэффициентом усиления Технические требования: Входное напряжение 0,1 – 1 В Коэффициент усиления 20 Время...
Описание слайда:
Дифференциальный усилитель с регулируемым коэффициентом усиления Технические требования: Входное напряжение 0,1 – 1 В Коэффициент усиления 20 Время нарастания выходного напряжения не более 100 мкс Диапазон регулировки коэффициента усиления не менее 20 дБ Входное сопротивление 10 кОм Обеспечить доступ со стороны внешней ЭВМ к индикатору превышения выходным уровнем 8,2 В

Слайд 3

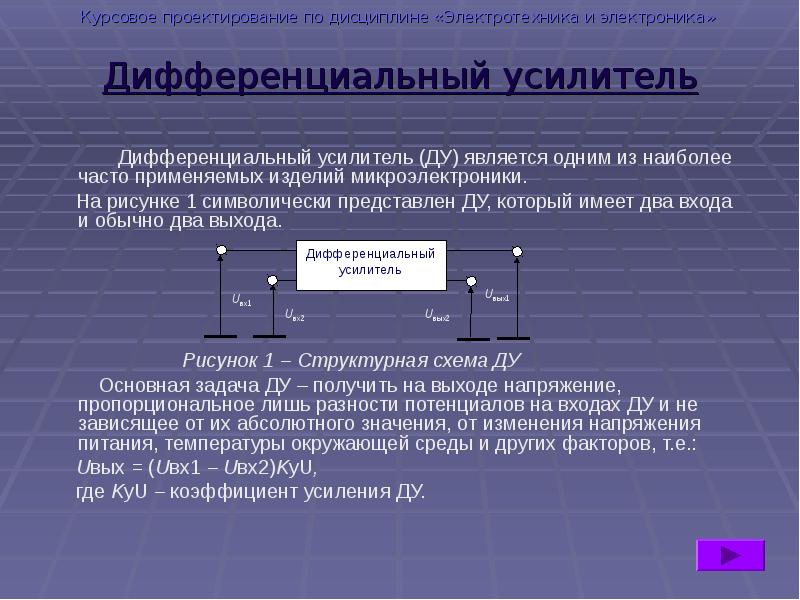

Дифференциальный усилитель Дифференциальный усилитель (ДУ) является одним из наиболее часто применяемых изделий микроэлектроники. На рисунке 1...
Описание слайда:
Дифференциальный усилитель Дифференциальный усилитель (ДУ) является одним из наиболее часто применяемых изделий микроэлектроники. На рисунке 1 символически представлен ДУ, который имеет два входа и обычно два выхода. Рисунок 1 – Структурная схема ДУ Основная задача ДУ – получить на выходе напряжение, пропорциональное лишь разности потенциалов на входах ДУ и не зависящее от их абсолютного значения, от изменения напряжения питания, температуры окружающей среды и других факторов, т.е.: Uвых = (Uвх1 – Uвх2)KуU, где KуU – коэффициент усиления ДУ.

Слайд 4

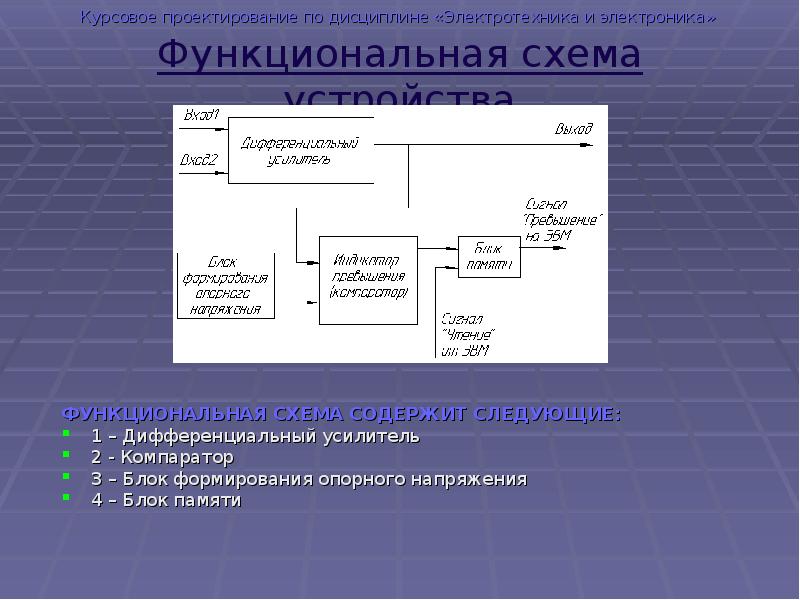

Функциональная схема устройства ФУНКЦИОНАЛЬНАЯ СХЕМА СОДЕРЖИТ СЛЕДУЮЩИЕ: 1 – Дифференциальный усилитель 2 - Компаратор 3 – Блок формирования опорного...
Описание слайда:
Функциональная схема устройства ФУНКЦИОНАЛЬНАЯ СХЕМА СОДЕРЖИТ СЛЕДУЮЩИЕ: 1 – Дифференциальный усилитель 2 - Компаратор 3 – Блок формирования опорного напряжения 4 – Блок памяти

Слайд 5

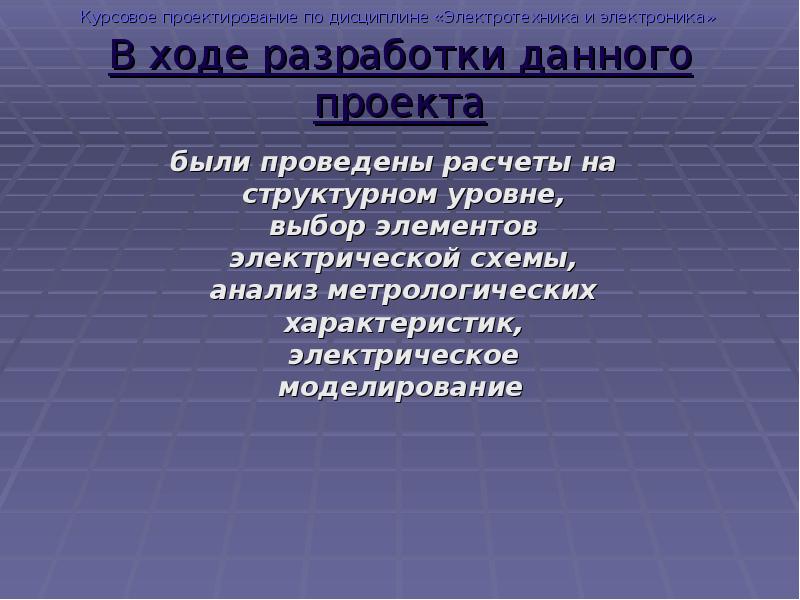

В ходе разработки данного проекта были проведены расчеты на структурном уровне, выбор элементов электрической схемы, анализ метрологических...
Описание слайда:
В ходе разработки данного проекта были проведены расчеты на структурном уровне, выбор элементов электрической схемы, анализ метрологических характеристик, электрическое моделирование

Слайд 6


Дифференциальный усилитель Дифференциальный усилитель спроектирован на базе высоковольтного операционного усилителя 1408УД1 Основой проектирования...
Описание слайда:
Дифференциальный усилитель Дифференциальный усилитель спроектирован на базе высоковольтного операционного усилителя 1408УД1 Основой проектирования дифференциального усилителя послужила схема, предложенная в [1] и в [3], дополненная резистором R8 для ограничения понижения коэффициента усиления

Слайд 7

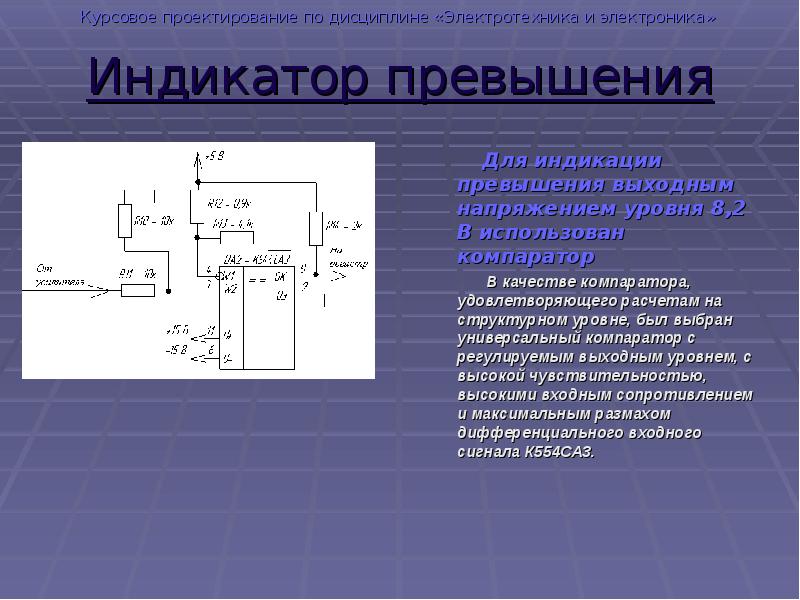

Индикатор превышения Для индикации превышения выходным напряжением уровня 8,2 В использован компаратор В качестве компаратора, удовлетворяющего...
Описание слайда:
Индикатор превышения Для индикации превышения выходным напряжением уровня 8,2 В использован компаратор В качестве компаратора, удовлетворяющего расчетам на структурном уровне, был выбран универсальный компаратор с регулируемым выходным уровнем, с высокой чувствительностью, высокими входным сопротивлением и максимальным размахом дифференциального входного сигнала К554СА3.

Слайд 8

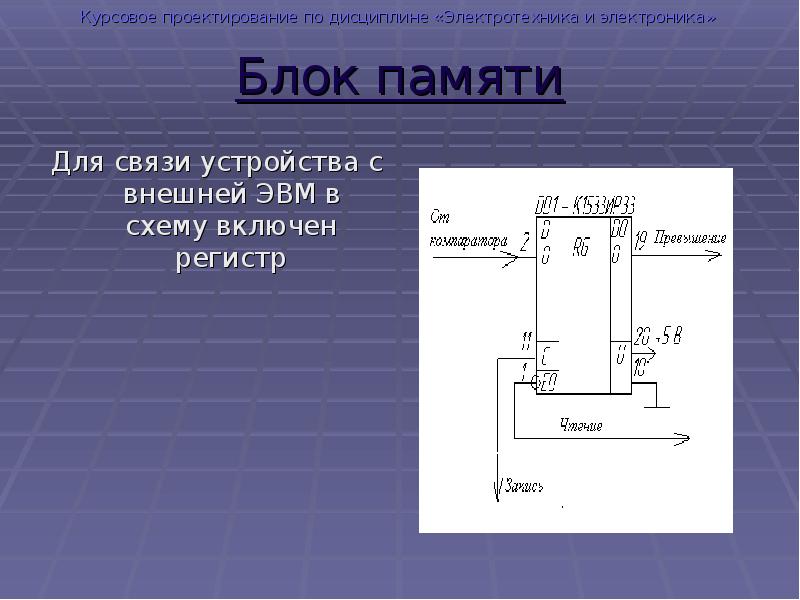

Блок памяти Для связи устройства с внешней ЭВМ в схему включен регистр
Описание слайда:
Блок памяти Для связи устройства с внешней ЭВМ в схему включен регистр

Слайд 9


Характеристики устройства Дифференциальый усилитель Погрешности, связанные с напряжением смещения нуля и с влиянием входных токов могут быть...
Описание слайда:
Характеристики устройства Дифференциальый усилитель Погрешности, связанные с напряжением смещения нуля и с влиянием входных токов могут быть практически сведены до нуля с помощью регулировки. Входные сопротивление усилителя R1 = R4 ≈ 10 кОм, что соответствует техническому заданию и рекомендуется в литературе [12]. Регулировка коэффициента усиления позволяет получать на выходе требуемое увеличение сигнала, без перемены знака на выходе [3]. Время нарастания выходного напряжения не более 100 мкс, полоса максимальной мощности не менее 3500 Гц. Компаратор Использованный в работе компаратор имеет высокую чувствительность и входное сопротивление, поэтому его можно использовать без дополнительных корректирующих цепей. Погрешность не существенна.
