Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему ДИСКРЕТНЫЕ САУ Понятие дискретной САУ.. Доклад-сообщение содержит 48 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ДИСКРЕТНЫЕ САУ Понятие дискретной САУ. Способы квантования сигнала Система, содержащая по крайней мере один элемент, у которого выходной сигнал является дискретным, называется дискретной САУ Процесс преобразования непрерывного сигнала в дискретный называют квантованием сигнала. Различают: квантование по уровню квантование по времени квантование по уровню и времени

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

При квантовании по уровню дискретный сигнал принимает значения непрерывного сигнала, соответствующие заданным уровням При квантовании по уровню дискретный сигнал принимает значения непрерывного сигнала, соответствующие заданным уровням Реализуется в релейных системах, которые применяются для управления объектами, имеющими повышенную инерцию Неотъемлемое свойство релейных САУ – присутствие в них устойчивых автоколебаний

Слайд 4

Описание слайда:

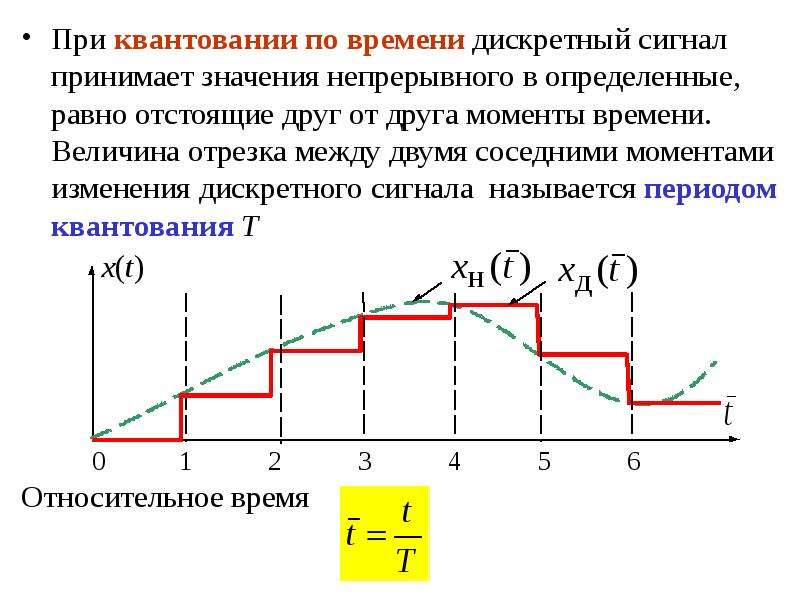

При квантовании по времени дискретный сигнал принимает значения непрерывного в определенные, равно отстоящие друг от друга моменты времени. Величина отрезка между двумя соседними моментами изменения дискретного сигнала называется периодом квантования T При квантовании по времени дискретный сигнал принимает значения непрерывного в определенные, равно отстоящие друг от друга моменты времени. Величина отрезка между двумя соседними моментами изменения дискретного сигнала называется периодом квантования T Относительное время

Слайд 5

Описание слайда:

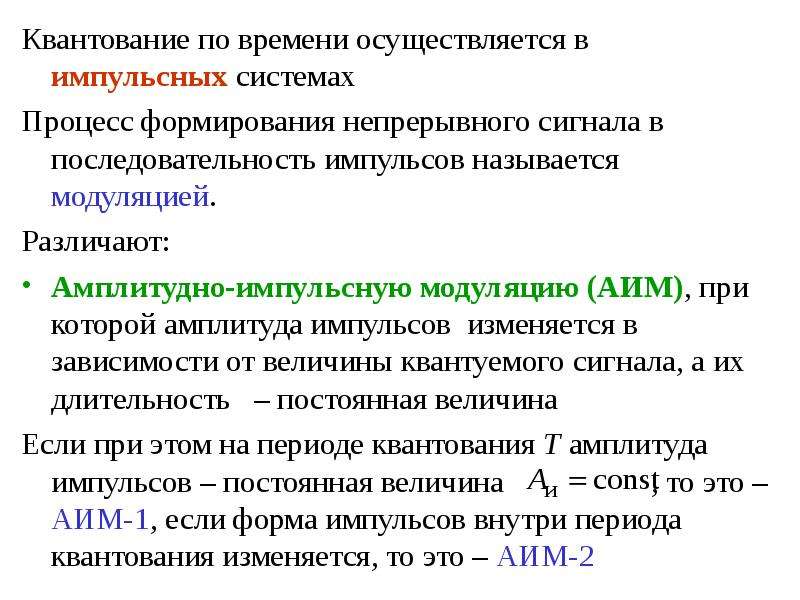

Квантование по времени осуществляется в импульсных системах Квантование по времени осуществляется в импульсных системах Процесс формирования непрерывного сигнала в последовательность импульсов называется модуляцией. Различают: Амплитудно-импульсную модуляцию (АИМ), при которой амплитуда импульсов изменяется в зависимости от величины квантуемого сигнала, а их длительность – постоянная величина Если при этом на периоде квантования T амплитуда импульсов – постоянная величина , то это – АИМ-1, если форма импульсов внутри периода квантования изменяется, то это – АИМ-2

Слайд 6

Описание слайда:

Широтно-импульсная модуляция (ШИМ) При ней амплитуда импульсов всегда постоянна а их длительность изменяется в зависимости от величины модулируемого сигнала на периоде квантования Относительная длительность импульса

Слайд 7

Описание слайда:

Время- импульсная модуляция (ВИМ). При ней значению модулируемого сигнала в дискретные равнооотстоящие моменты времени соответствует временной сдвиг импульса, фаза или частота повторения импульсов, т.е.

Слайд 8

Описание слайда:

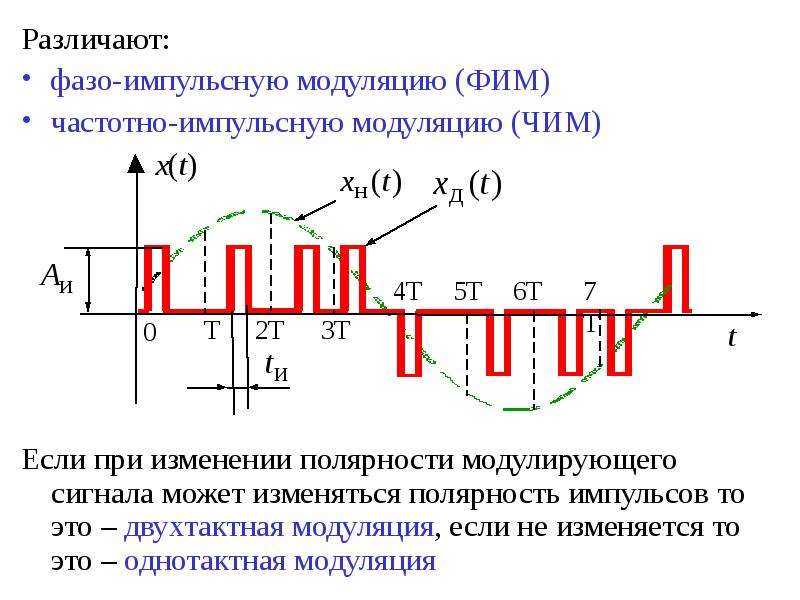

Различают: Различают: фазо-импульсную модуляцию (ФИМ) частотно-импульсную модуляцию (ЧИМ) Если при изменении полярности модулирующего сигнала может изменяться полярность импульсов то это – двухтактная модуляция, если не изменяется то это – однотактная модуляция

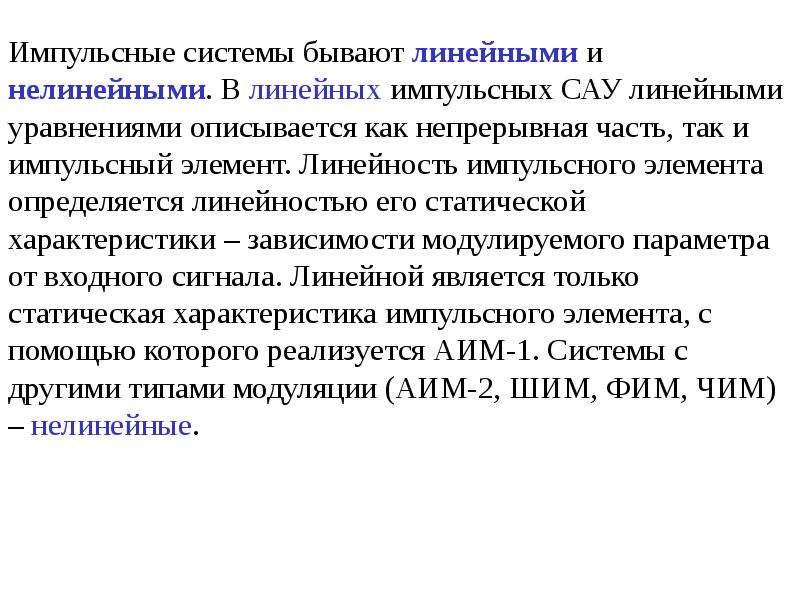

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Сигнал, квантованный по времени и уровню, принимает значения уровня непрерывного сигнала в дискретные, равно отстоящие друг от друга моменты времени Сигнал, квантованный по времени и уровню, принимает значения уровня непрерывного сигнала в дискретные, равно отстоящие друг от друга моменты времени Реализуется в цифровых системах Цифровые системы, как и релейные – нелинейные и сводятся к импульсным при большом количестве уровней

Слайд 11

Описание слайда:

ОСНОВЫ МАТЕМАТИЧЕСКОГО ОПИСАНИЯ САУ С АИМ Понятие решетчатой функции. Разности решетчатых функций и разностные уравнения Функция, значения которой в дискретные, равноотстоящие друг от друга моменты времени равны значениям какой-либо непрерывной функции , а между этими значениями равны нулю, называется решетчатой Решетчатую функцию обозначают символом , где Т – период квантования, n – произвольное положительное целое число

Слайд 12

Описание слайда:

Любой непрерывной функции f(t) будет соответствовать единственная решетчатая функция , но одной решетчатой функции может соответствовать множество непрерывных функций Если в непрерывной функции положить , где , то этой функции будет соответствовать решетчатая функция

Слайд 13

Описание слайда:

Такие решетчатые функции называют смещёнными. Такие решетчатые функции называют смещёнными. Смещённые решетчатые функции позволяют путём изменения смещения оценить поведение непрерывной функции внутри периода квантования Если ввести относительное время , то непрерывная функция или

Слайд 14

Описание слайда:

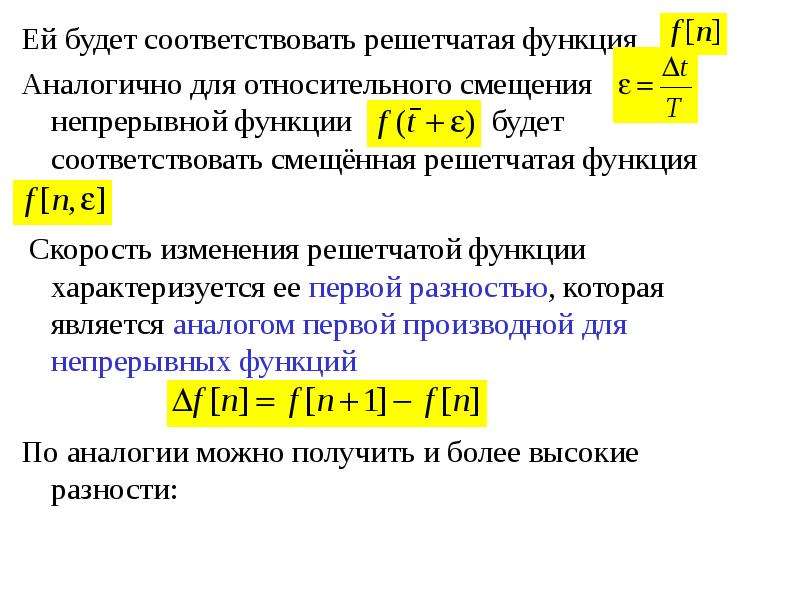

Ей будет соответствовать решетчатая функция Ей будет соответствовать решетчатая функция Аналогично для относительного смещения непрерывной функции будет соответствовать смещённая решетчатая функция Скорость изменения решетчатой функции характеризуется ее первой разностью, которая является аналогом первой производной для непрерывных функций По аналогии можно получить и более высокие разности:

Слайд 15

Описание слайда:

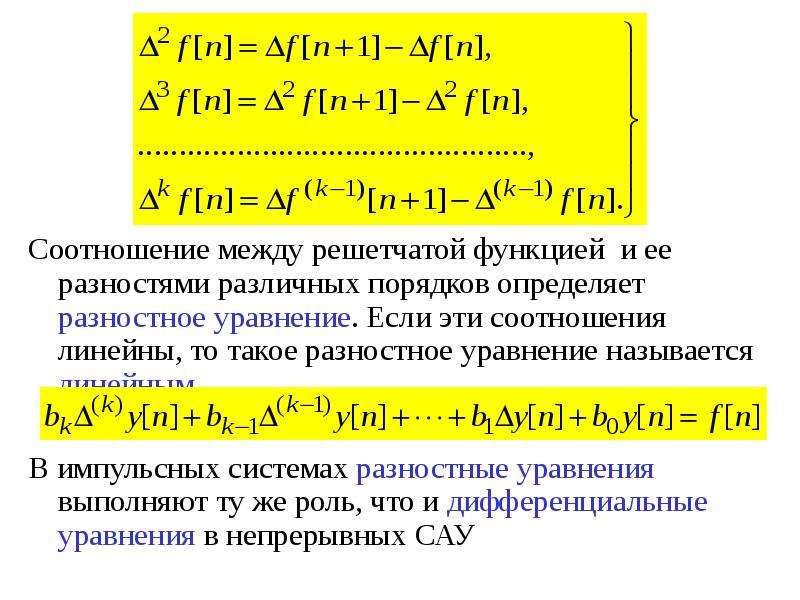

Соотношение между решетчатой функцией и ее разностями различных порядков определяет разностное уравнение. Если эти соотношения линейны, то такое разностное уравнение называется линейным В импульсных системах разностные уравнения выполняют ту же роль, что и дифференциальные уравнения в непрерывных САУ

Слайд 16

Описание слайда:

Дискретное преобразование Лапласа Дискретное преобразование Лапласа Дискретное преобразование Лапласа является функциональным преобразованием решетчатых функций и определяется соотношением или где – параметр преобразования Оно является полным аналогом преобразования Лапласа для непрерывных функций:

Слайд 17

Описание слайда:

Символьная запись дискретного преобразования Лапласа Дискретное преобразование Лапласа устанавливает соответствие между решетчатой функцией и функцией комплексной переменной q. При этом – оригинал – изображение

Слайд 18

Описание слайда:

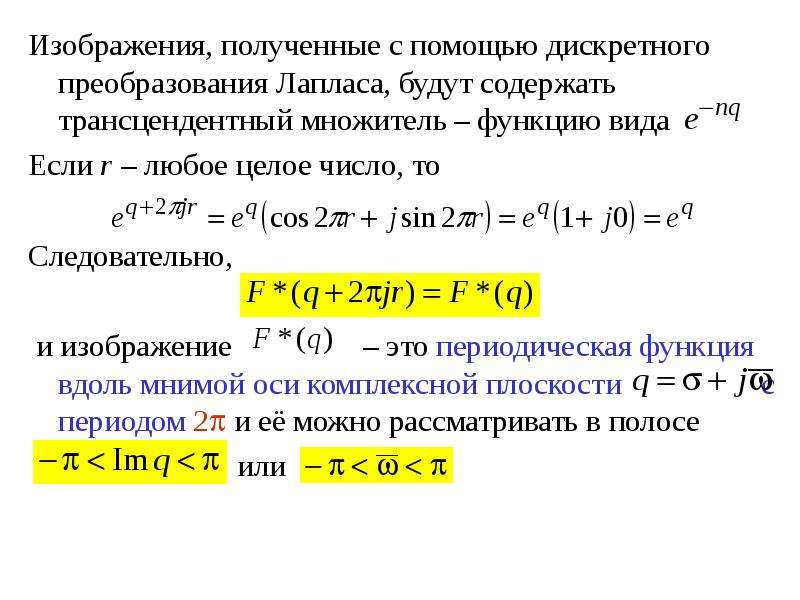

Изображения, полученные с помощью дискретного преобразования Лапласа, будут содержать трансцендентный множитель – функцию вида Изображения, полученные с помощью дискретного преобразования Лапласа, будут содержать трансцендентный множитель – функцию вида Если r – любое целое число, то Следовательно, и изображение – это периодическая функция вдоль мнимой оси комплексной плоскости с периодом 2 и её можно рассматривать в полосе или

Слайд 19

Описание слайда:

Обратное дискретное преобразование Лапласа Обратное дискретное преобразование Лапласа

Слайд 20

Описание слайда:

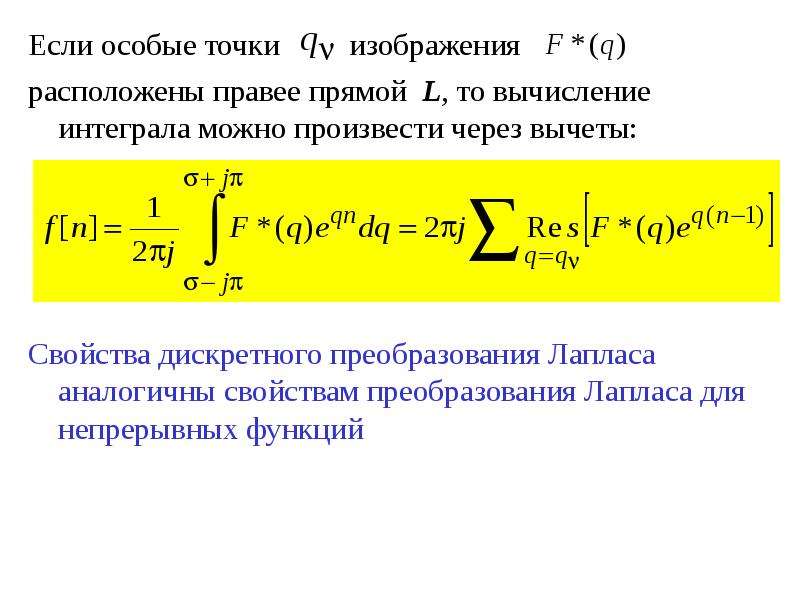

Если особые точки изображения Если особые точки изображения расположены правее прямой L, то вычисление интеграла можно произвести через вычеты: Свойства дискретного преобразования Лапласа аналогичны свойствам преобразования Лапласа для непрерывных функций

Слайд 21

Описание слайда:

Z-преобразование Под z-преобразованием понимают преобразование вила или Функции и можно рассматривать как главную часть ряда Лорана, коэффициенты которого равны решетчатым функциям

Слайд 22

Описание слайда:

Z-преобразование получается из дискретного преобразования Лапласа путем замены множителя Z-преобразование получается из дискретного преобразования Лапласа путем замены множителя на Обратное Z-преобразование Здесь Г –окружность единичного радиуса с центром в начале координат

Слайд 23

Описание слайда:

Передаточные функции разомкнутых систем с АИМ Типовая структура разомкнутой САУ с АИМ

Слайд 24

Описание слайда:

Здесь: Здесь: ИИЭ – идеальный импульсный элемент ФЭ – формирующий элемент На выходе ИИЭ в моменты времени производится решетчатая функция , значения которой пропорциональны значениям непрерывной функции x(t) в указанные моменты времени. Формирующий элемент вырабатывает на своем выходе из последовательности мгновенных импульсов импульсы заданной формы. При АИМ-1 на выходе формирующего элемента при воспроизводятся прямоугольные импульсы с амплитудой и длительностью

Слайд 25

Описание слайда:

Импульсная переходная характеристика такого формирующего элемента Импульсная переходная характеристика такого формирующего элемента а его передаточная функция Такой формирующий элемент, называется фиксатором (экстраполятором) нулевого порядка и его можно представить следующей структурной схемой

Слайд 26

Описание слайда:

Структурная схема фиксатора нулевого порядка Структурная схема фиксатора нулевого порядка Поскольку передаточные функции формирующего элемента и непрерывной части описываются обычным преобразование Лапласа, то их последовательное соединение обычно называют приведенной непрерывной частью

Слайд 27

Описание слайда:

Передаточная функция разомкнутой САУ с АИМ Передаточная функция разомкнутой САУ с АИМ В то же время, если – передаточная функция приведённой непрерывной части, то, зная ее, можно определить соответствующее ей изображение с помощью так называемого – преобразования , устанавливающего связь между изображениями для непрерывных и дискретных функций. Следовательно

Слайд 28

Описание слайда:

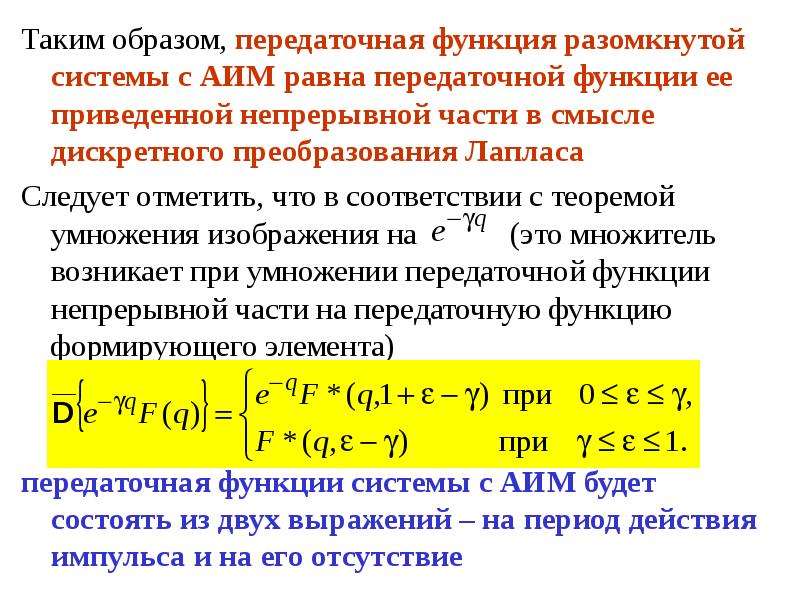

Таким образом, передаточная функция разомкнутой системы с АИМ равна передаточной функции ее приведенной непрерывной части в смысле дискретного преобразования Лапласа Таким образом, передаточная функция разомкнутой системы с АИМ равна передаточной функции ее приведенной непрерывной части в смысле дискретного преобразования Лапласа Следует отметить, что в соответствии с теоремой умножения изображения на (это множитель возникает при умножении передаточной функции непрерывной части на передаточную функцию формирующего элемента) передаточная функции системы с АИМ будет состоять из двух выражений – на период действия импульса и на его отсутствие

Слайд 29

Описание слайда:

Замкнутые импульсные системы можно привести к системе, состоящей из идеального импульсного элемента и приведенной непрерывной части (ПНЧ), включающей формирующий элемент и непрерывную часть Замкнутые импульсные системы можно привести к системе, состоящей из идеального импульсного элемента и приведенной непрерывной части (ПНЧ), включающей формирующий элемент и непрерывную часть Можно доказать, что передаточная функция такой системы и являются дробно-рациональными функциями относительно z

Слайд 30

Описание слайда:

Частотные характеристики систем с АИМ Поскольку изображение представляет собой периодическую функцию вдоль мнимой оси комплексной плоскости с периодом 2, то передаточные функции систем с АИМ будут также являться периодическими функциями с периодом 2, т.е. Амплитудно-фазовые частотные характеристики (АФЧХ) импульсных систем получаются путем замены в передаточных функциях параметра q на переменную , где – безразмерная относительная частота. Следовательно

Слайд 31

Описание слайда:

АФЧХ АФЧХ т.е. частотные характеристики систем с АИМ являются периодическими функциями относительной частоты Это основное свойство частотных характеристик

Слайд 32

Описание слайда:

Другие свойства частотных характеристик САУ с АИМ: Другие свойства частотных характеристик САУ с АИМ: Зависимость частотных характеристик от , обычно строят характеристики для Вещественная частотная характеристика (ВЧХ) – чётная функция частоты , мнимая частотная характеристика (МЧХ) – нечётная функция, поэтому частоту изменяют в диапазоне При уменьшении периода квантования (увеличении частоты квантования ) частотные характеристики импульсных систем приближаются к частотным характеристикам непрерывных систем

Слайд 33

Описание слайда:

УСТОЙЧИВОСТЬ СИСТЕМ С АИМ Функция , определяющая закон изменения выходной величины в САУ с АИМ, в общем случае может быть представлена в виде где – вычеты в полюсах передаточной функции замкнутой системы , – вынужденная составляющая переходного процесса и определяется видом внешнего воздействия

Слайд 34

Описание слайда:

Составляющая Составляющая (*) определяет характер переходного процесса и называется переходной составляющей Если при  = const , то система с АИМ называется устойчивой Если , то система будет неустойчивой Если , то САУ с АИМ называется нейтральной или находящейся на границе устойчивости

Слайд 35

Описание слайда:

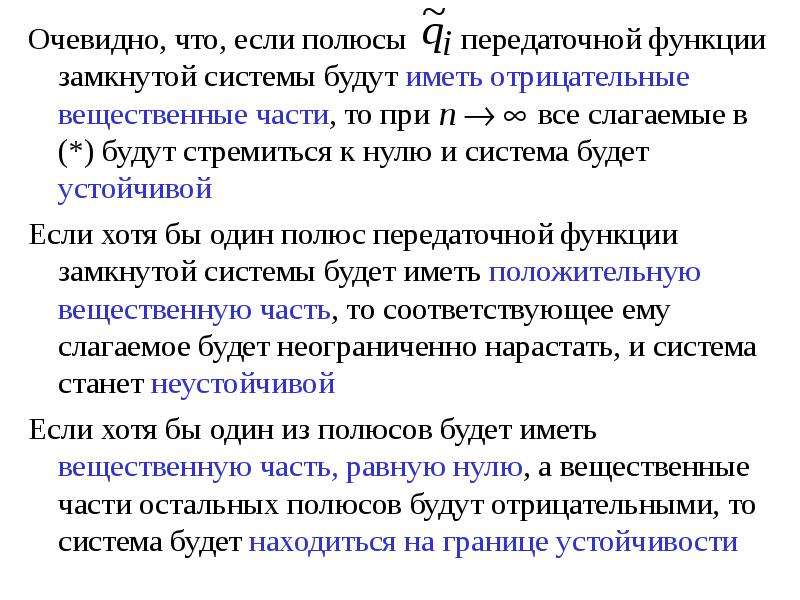

Очевидно, что, если полюсы передаточной функции замкнутой системы будут иметь отрицательные вещественные части, то при все слагаемые в (*) будут стремиться к нулю и система будет устойчивой Очевидно, что, если полюсы передаточной функции замкнутой системы будут иметь отрицательные вещественные части, то при все слагаемые в (*) будут стремиться к нулю и система будет устойчивой Если хотя бы один полюс передаточной функции замкнутой системы будет иметь положительную вещественную часть, то соответствующее ему слагаемое будет неограниченно нарастать, и система станет неустойчивой Если хотя бы один из полюсов будет иметь вещественную часть, равную нулю, а вещественные части остальных полюсов будут отрицательными, то система будет находиться на границе устойчивости

Слайд 36

Описание слайда:

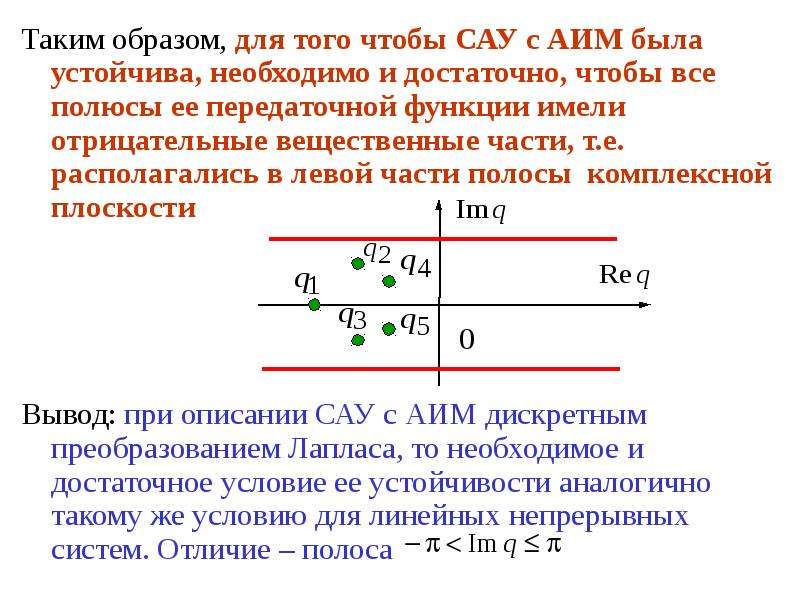

Таким образом, для того чтобы САУ с АИМ была устойчива, необходимо и достаточно, чтобы все полюсы ее передаточной функции имели отрицательные вещественные части, т.е. располагались в левой части полосы комплексной плоскости Таким образом, для того чтобы САУ с АИМ была устойчива, необходимо и достаточно, чтобы все полюсы ее передаточной функции имели отрицательные вещественные части, т.е. располагались в левой части полосы комплексной плоскости Вывод: при описании САУ с АИМ дискретным преобразованием Лапласа, то необходимое и достаточное условие ее устойчивости аналогично такому же условию для линейных непрерывных систем. Отличие – полоса

Слайд 37

Описание слайда:

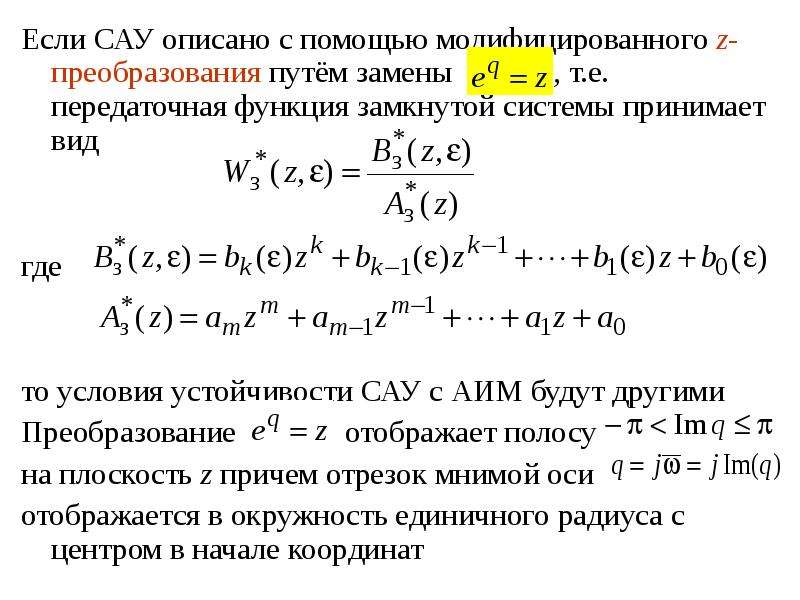

Если САУ описано с помощью модифицированного z-преобразования путём замены , т.е. передаточная функция замкнутой системы принимает вид Если САУ описано с помощью модифицированного z-преобразования путём замены , т.е. передаточная функция замкнутой системы принимает вид где то условия устойчивости САУ с АИМ будут другими Преобразование отображает полосу на плоскость z причем отрезок мнимой оси отображается в окружность единичного радиуса с центром в начале координат

Слайд 38

Описание слайда:

Поэтому для устойчивой САУ с АИМ необходимо и достаточно, чтобы все полюсы передаточной функции располагались бы внутри круга единичного радиуса , а сама Поэтому для устойчивой САУ с АИМ необходимо и достаточно, чтобы все полюсы передаточной функции располагались бы внутри круга единичного радиуса , а сама окружность будет являться границей устойчивости

Слайд 39

Описание слайда:

Анализ устойчивости систем с АИМ Аналог критерия Гурвица Применяется при описании САУ модифицированным z-преобразованием Характеристический полином САУ Т.к. корни этого полинома в устойчивой САУ должны располагаться внутри круга , то критерий Гурвица напрямую применять нельзя. Потому окружность преобразуют в левую полуплоскость с помощью w-преобразования или

Слайд 40

Описание слайда:

Тогда характеристически полином примет вид Тогда характеристически полином примет вид или где cj – постоянные коэффициенты Замкнутая система с АИМ будет устойчива, если выполнены неравенства Гурвица где – определители, образуемые вычеркиванием k строк и столбцов в таблице (миноры определителя Гурвица)

Слайд 41

Описание слайда:

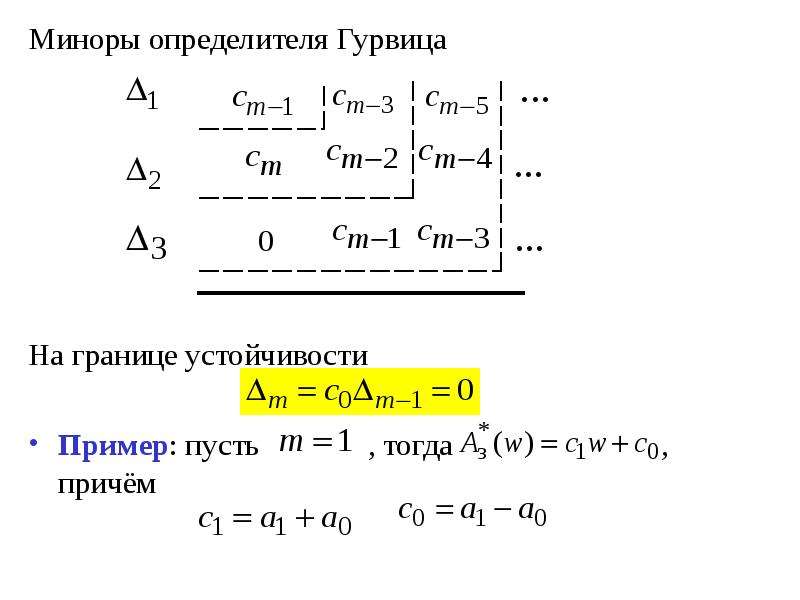

Миноры определителя Гурвица Миноры определителя Гурвица На границе устойчивости Пример: пусть , тогда , причём

Слайд 42

Описание слайда:

Условия устойчивости САУ: Условия устойчивости САУ: Аналог критерия Михайлова При исследовании устойчивости САУ с АИМ с помощью аналога критерия Михайлова в характеристическом полиноме производят замену оператора дискретного преобразования Лапласа q на переменную и на комплексной плоскости строят характеристическую кривую

Слайд 43

Описание слайда:

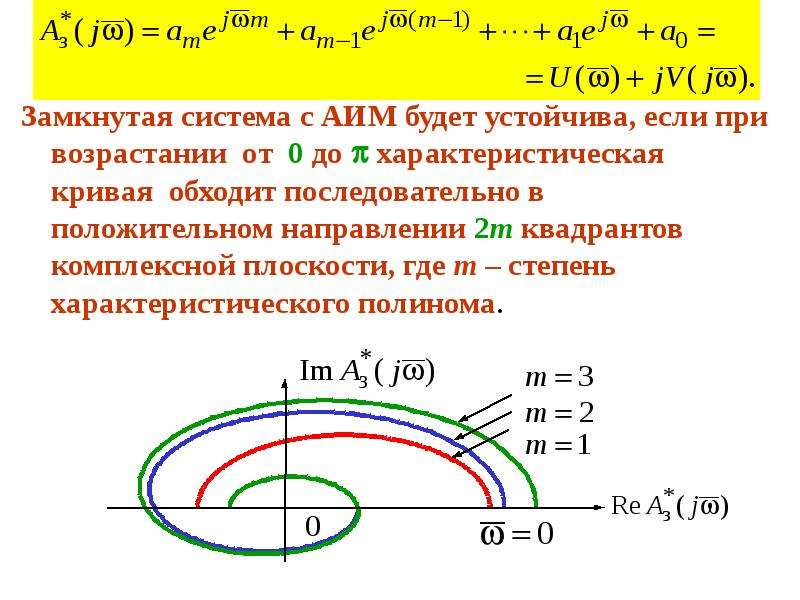

Замкнутая система с АИМ будет устойчива, если при возрастании от 0 до  характеристическая кривая обходит последовательно в положительном направлении 2m квадрантов комплексной плоскости, где m – степень характеристического полинома.

Слайд 44

Описание слайда:

Граница устойчивости системы определяется совокупностью параметров, при которых характеристическая кривая проходит через начало координат, т.е. на границе устойчивости Граница устойчивости системы определяется совокупностью параметров, при которых характеристическая кривая проходит через начало координат, т.е. на границе устойчивости Значение частоты , при котором выполняется эта система уравнений, определяет граничную частоту

Слайд 45

Описание слайда:

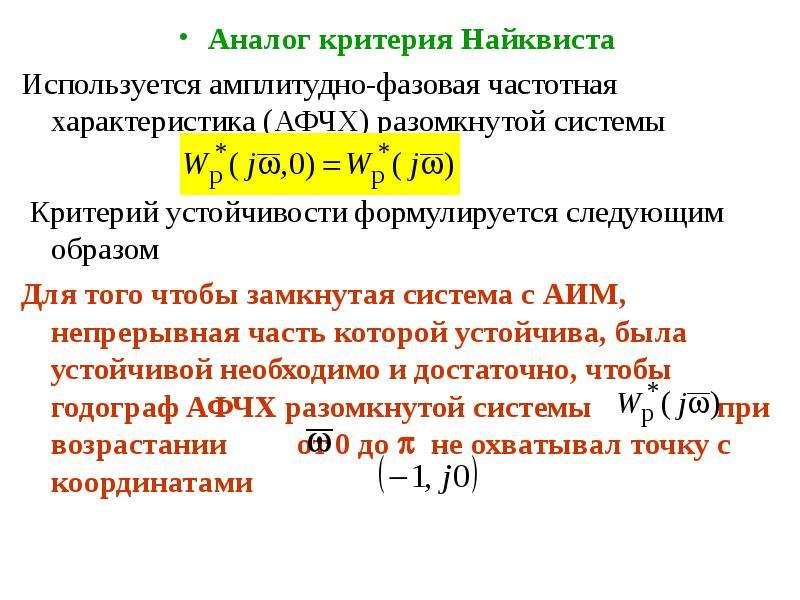

Аналог критерия Найквиста Аналог критерия Найквиста Используется амплитудно-фазовая частотная характеристика (АФЧХ) разомкнутой системы Критерий устойчивости формулируется следующим образом Для того чтобы замкнутая система с АИМ, непрерывная часть которой устойчива, была устойчивой необходимо и достаточно, чтобы годограф АФЧХ разомкнутой системы при возрастании от 0 до  не охватывал точку с координатами

Слайд 46

Описание слайда:

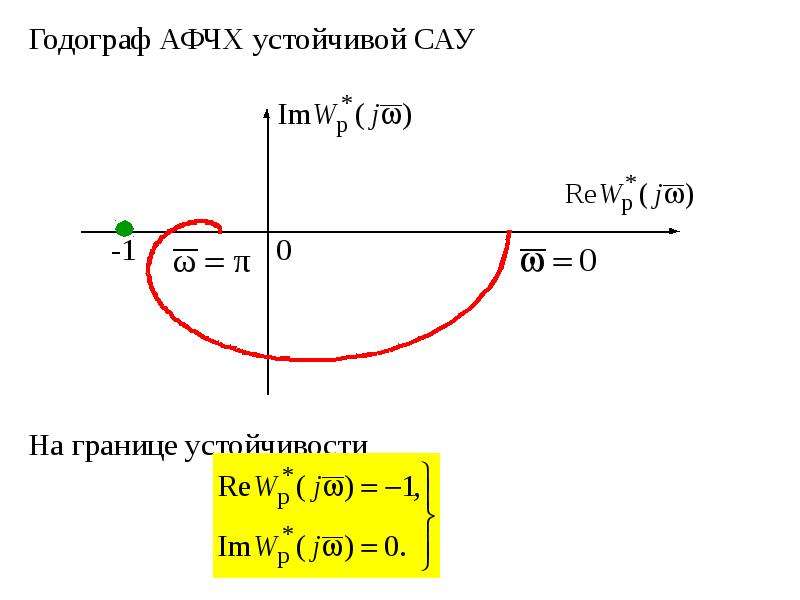

Годограф АФЧХ устойчивой САУ Годограф АФЧХ устойчивой САУ На границе устойчивости

Слайд 47

Описание слайда:

Удаление годографа от точки характеризует запасы устойчивости по фазе и амплитуде (модулю, усилению). Удаление годографа от точки характеризует запасы устойчивости по фазе и амплитуде (модулю, усилению). Запас устойчивости по фазе определяется как величина угла для частоты среза , при которой Запас устойчивости по амплитуде (модулю, усилению) определяется как величина, обратная модулю АФЧХ для частоты, на которой

Слайд 48

Описание слайда:

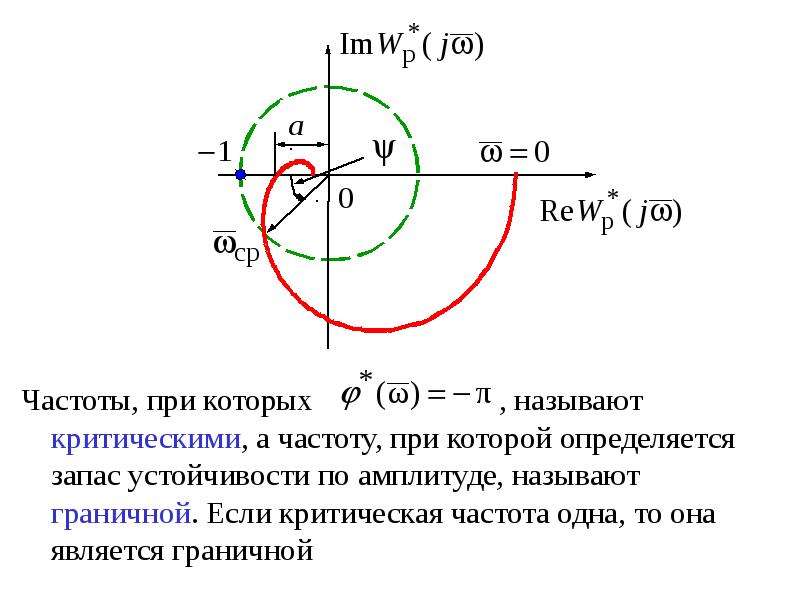

Частоты, при которых , называют критическими, а частоту, при которой определяется запас устойчивости по амплитуде, называют граничной. Если критическая частота одна, то она является граничной
