Слайд 1

Описание слайда:

КУРСОВОЙ ПРОЕКТ по дисциплине Локальные системы управления САУ очистки ветрового стекла спортивного самолета выполнил ст.гр УИТ-51 Удалов Ю.В

Слайд 2

Описание слайда:

СТРУКТУРНАЯ СХЕМА САУ МП – микропроцессор К1813ВЕ1; У – усилитель мощности ЭУ3-П; ГП – гидропривод ПС 5; ИМ –исполнительный механизм; ДТ – датчик температуры CO-3M-01.

Слайд 3

Описание слайда:

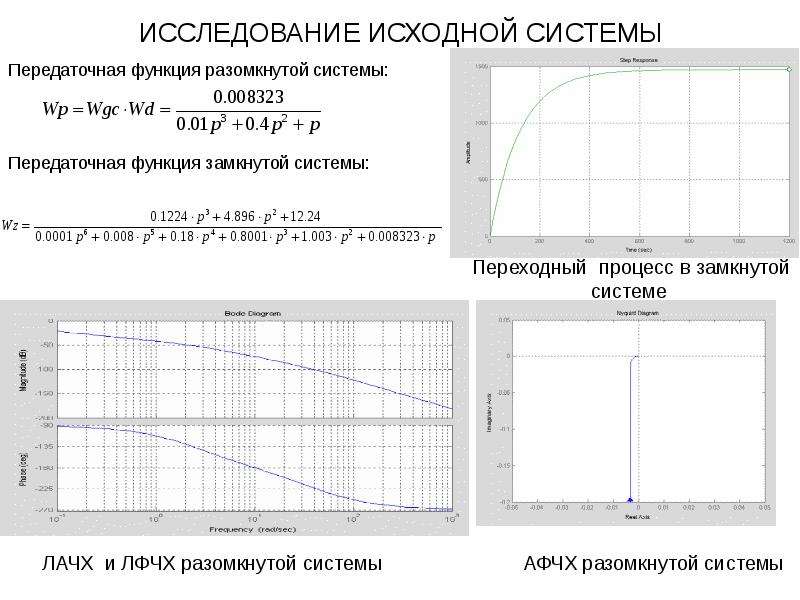

ИССЛЕДОВАНИЕ ИСХОДНОЙ СИСТЕМЫ

Слайд 4

Описание слайда:

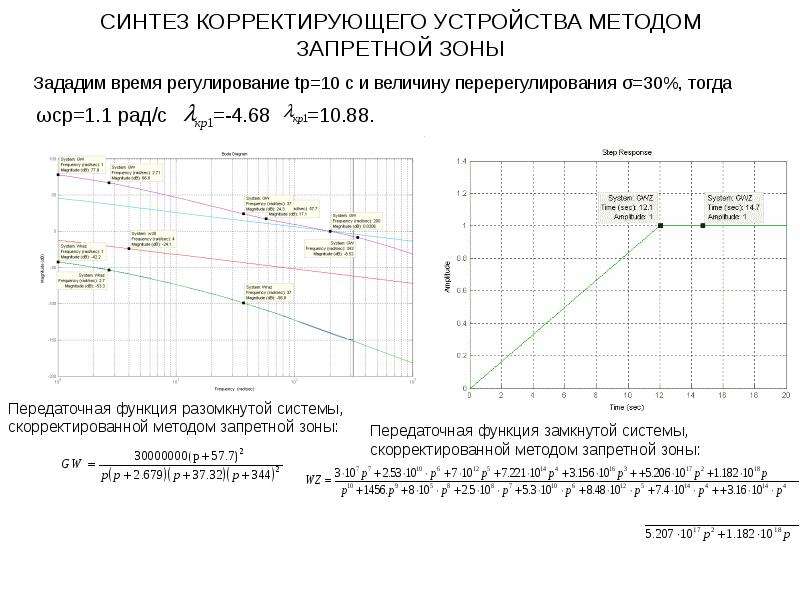

СИНТЕЗ КОРРЕКТИРУЮЩЕГО УСТРОЙСТВА МЕТОДОМ ЗАПРЕТНОЙ ЗОНЫ

Слайд 5

Описание слайда:

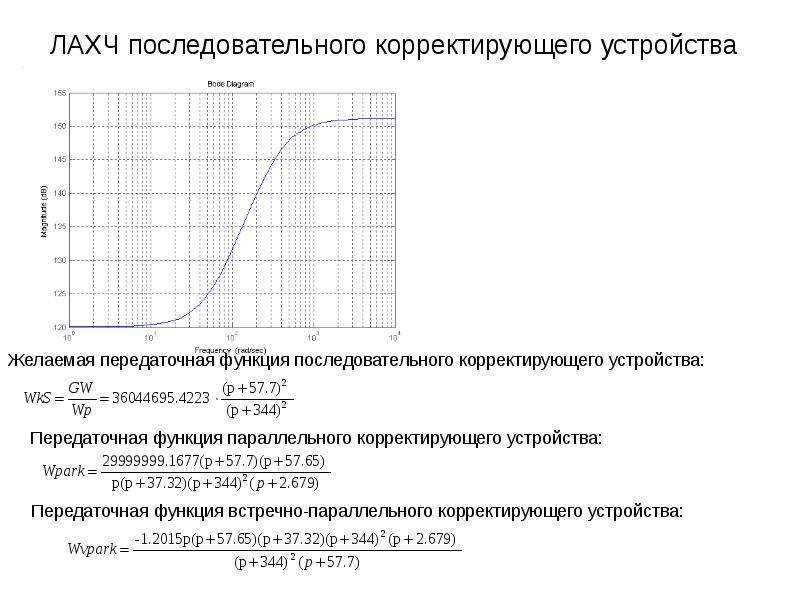

ЛАХЧ последовательного корректирующего устройства

Слайд 6

Описание слайда:

РАЗРАБОТКА НЕПРЕРЫВНОГО ПОСЛЕДОВАТЕЛЬНОГО КОРРЕКТИРУЮЩЕГО УСТРОЙСТВА В случае последовательного корректирующего устройство полученного методом корневого годографа оно может быть реализовано в виде усилителя с коэффициентом усиления В случае последовательного корректирующего устройства, полученного методом запретной зоны желаемую передаточную функцию корректирующего звена можно реализовать двумя дифференцирующими четырехполюсниками с разделительным усилителем.
