Слайд 1


Модернизация САУ установки гидравлического управления фрикционными муфтами 1. Диски наружные 2. Втулка 3. Маховик 4. Эксцентриковый вал 5. Втулка со...
Описание слайда:

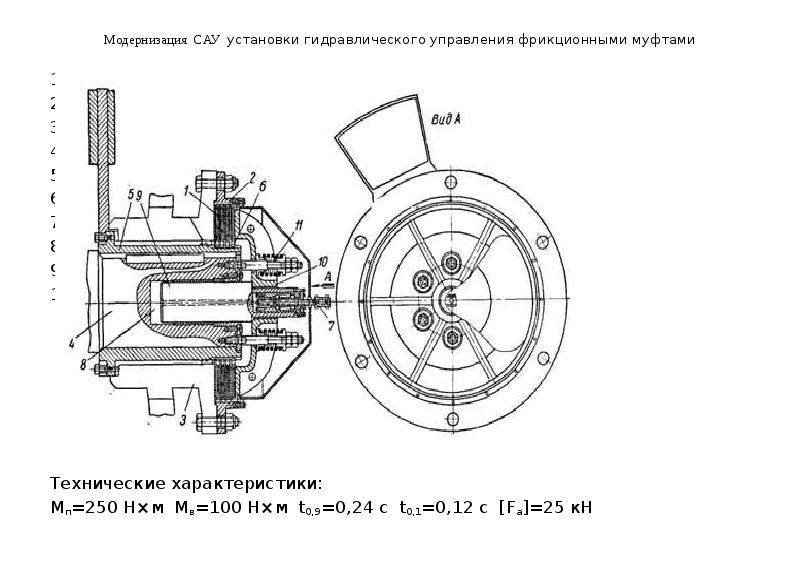

Модернизация САУ установки гидравлического управления фрикционными муфтами 1. Диски наружные 2. Втулка 3. Маховик 4. Эксцентриковый вал 5. Втулка со шлицами 6. Диски внутренние 7. Трубопровод 8. Гидроцилиндр 9. Поршень 10. Крышка 11. Пружины Технические характеристики: Мп=250 Н×м Мв=100 Н×м t0,9=0,24 c t0,1=0,12 c [Fa]=25 кН

Слайд 2


Схема установки гидравлического управления фрикционными муфтами М- электродвигатель масляного насос; Н – насос; Б – масляный бак; ЭМ1,2,3,4 –...
Описание слайда:
Схема установки гидравлического управления фрикционными муфтами М- электродвигатель масляного насос; Н – насос; Б – масляный бак; ЭМ1,2,3,4 – электромагниты; ВК1,2 – конечные выключатели; 1,2 – золотники; 3,4 – фрикционные муфты; 5 – шкив; 6 – маховик; 7 – предохранительный клапан.

Слайд 3

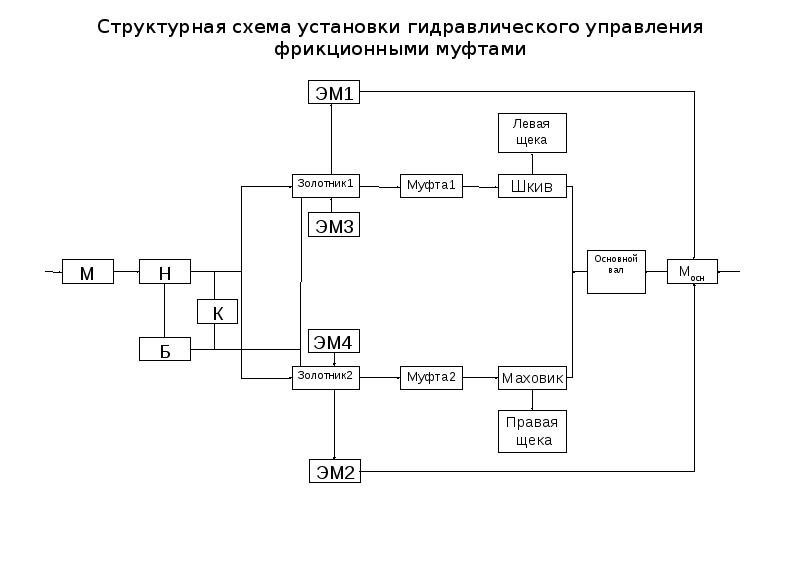

Структурная схема установки гидравлического управления фрикционными муфтами
Описание слайда:
Структурная схема установки гидравлического управления фрикционными муфтами

Слайд 4

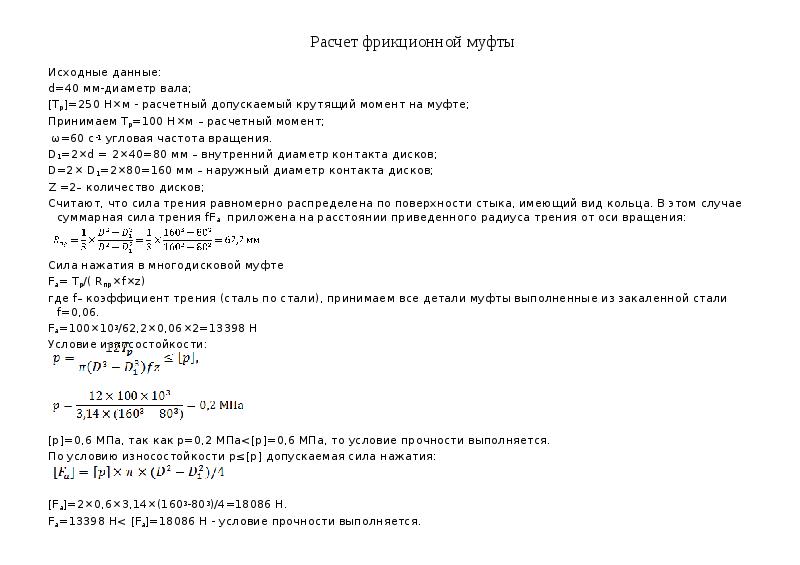

Расчет фрикционной муфты Исходные данные: d=40 мм-диаметр вала; [Tp]=250 Н×м - расчетный допускаемый крутящий момент на муфте; Принимаем Тр=100 Н×м –...
Описание слайда:
Расчет фрикционной муфты Исходные данные: d=40 мм-диаметр вала; [Tp]=250 Н×м - расчетный допускаемый крутящий момент на муфте; Принимаем Тр=100 Н×м – расчетный момент; ω=60 с-1 угловая частота вращения. D1=2×d = 2×40=80 мм – внутренний диаметр контакта дисков; D=2× D1=2×80=160 мм – наружный диаметр контакта дисков; Z =2– количество дисков; Считают, что сила трения равномерно распределена по поверхности стыка, имеющий вид кольца. В этом случае суммарная сила трения fFa приложена на расстоянии приведенного радиуса трения от оси вращения: Сила нажатия в многодисковой муфте Fa= Тр/( Rпр×f×z) где f– коэффициент трения (сталь по стали), принимаем все детали муфты выполненные из закаленной стали f=0,06. Fa=100×103/62,2×0,06×2=13398 Н Условие износостойкости: [p]=0,6 МПа, так как р=0,2 МПа

Слайд 5

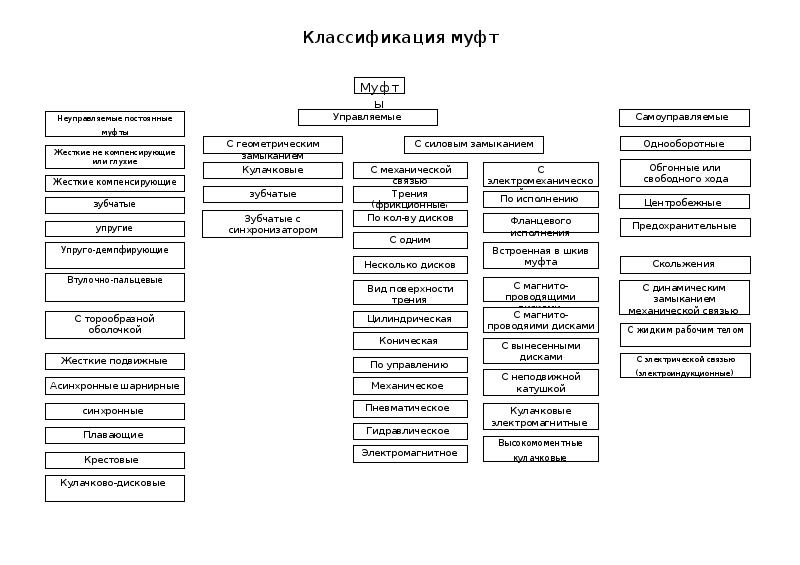

Классификация муфт
Описание слайда:
Классификация муфт

Слайд 6

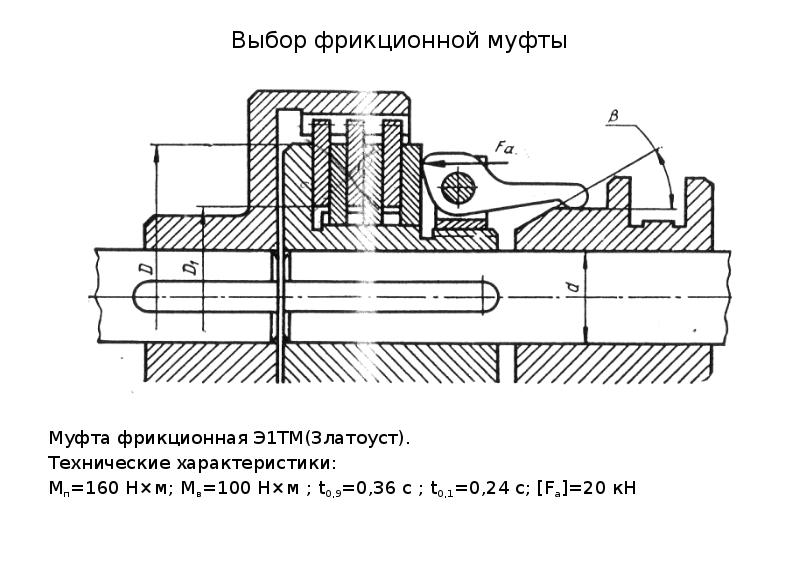

Выбор фрикционной муфты Муфта фрикционная Э1ТМ(Златоуст). Технические характеристики: Мп=160 Н×м; Мв=100 Н×м ; t0,9=0,36 c ; t0,1=0,24 c; [Fa]=20 кН
Описание слайда:
Выбор фрикционной муфты Муфта фрикционная Э1ТМ(Златоуст). Технические характеристики: Мп=160 Н×м; Мв=100 Н×м ; t0,9=0,36 c ; t0,1=0,24 c; [Fa]=20 кН
