Вы можете ознакомиться и скачать презентацию на тему Электрические методы измерений. Классический эффект Холла. Доклад-сообщение содержит 11 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ЛЕКЦИЯ 5 Электрические методы измерений. Классический эффект Холла

Слайд 2

Описание слайда:

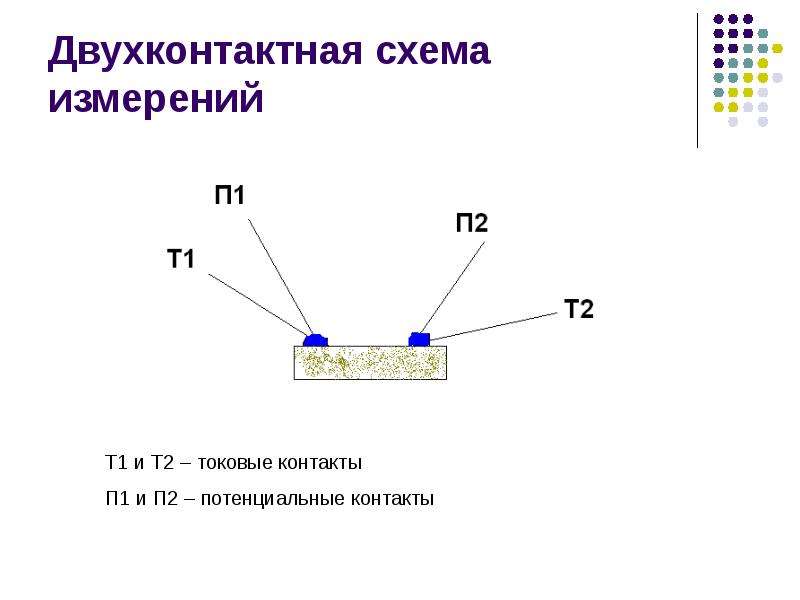

Двухконтактная схема измерений

Слайд 3

Описание слайда:

Четырехконтактная схема измерений ВАХ

Слайд 4

Описание слайда:

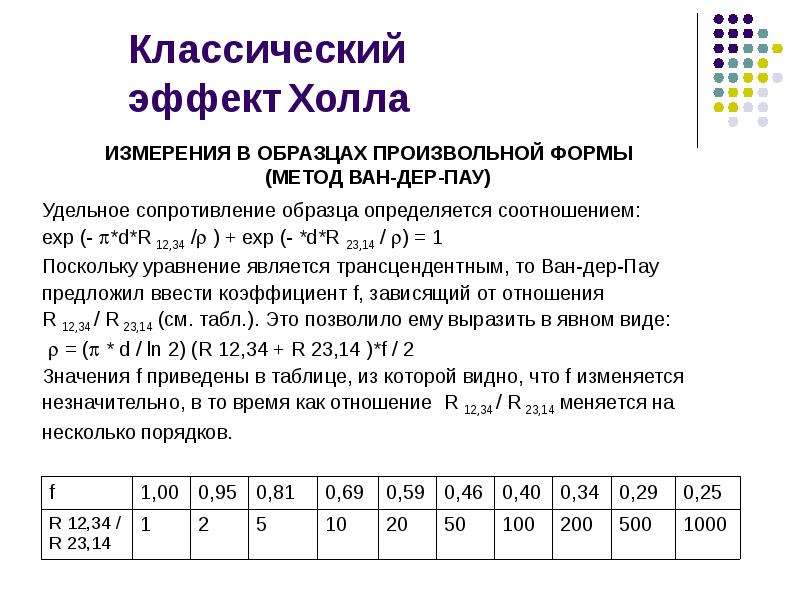

Классический эффект Холла

Слайд 5

Описание слайда:

Классический эффект Холла по образцу, имеющему форму прямоугольной пластины, под действием электрического поля протекает ток с плотностью J=-env= Если образец однородный, то эквипотенциальные поверхности расположены перпендикулярно направлению электрического поля Е, а следовательно, и вектору плотности тока J. Поэтому разность потенциалов между точками А и Б, лежащими в плоскости, перпендикулярной J, будет равна нулю. Теперь поместим полупроводник в магнитное поле, перпендикулярное вектору тока, как показано на рисунке. В этом случае на носитель заряда, движущийся с дрейфовой скоростью V, будет действовать сила Лоренца F=e[VB] направленная перпендикулярно V и В. Здесь плюс соответствует дырке, а минус – электрону.

Слайд 6

Описание слайда:

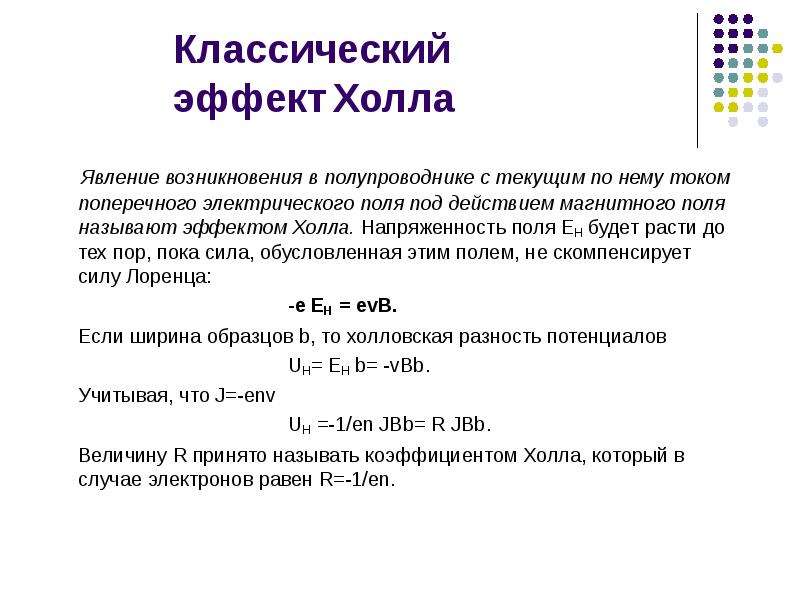

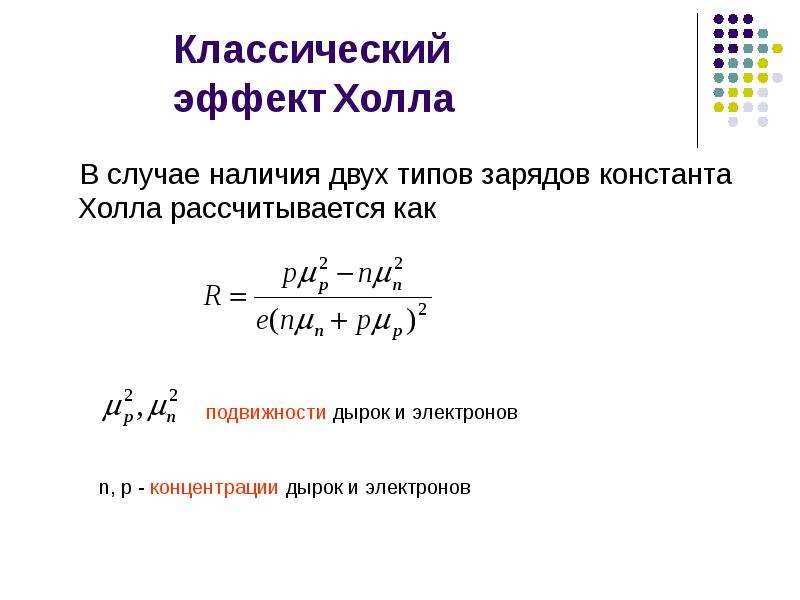

Классический эффект Холла Явление возникновения в полупроводнике с текущим по нему током поперечного электрического поля под действием магнитного поля называют эффектом Холла. Напряженность поля ЕH будет расти до тех пор, пока сила, обусловленная этим полем, не скомпенсирует силу Лоренца: -e ЕH = evB. Если ширина образцов b, то холловская разность потенциалов UH= ЕH b= -vBb. Учитывая, что J=-env UH =-1/en JBb= R JBb. Величину R принято называть коэффициентом Холла, который в случае электронов равен R=-1/en.
