ЕЛЕКТРОБЕЗПЕКА тема 8.1

Слайд 2

Описание слайда:

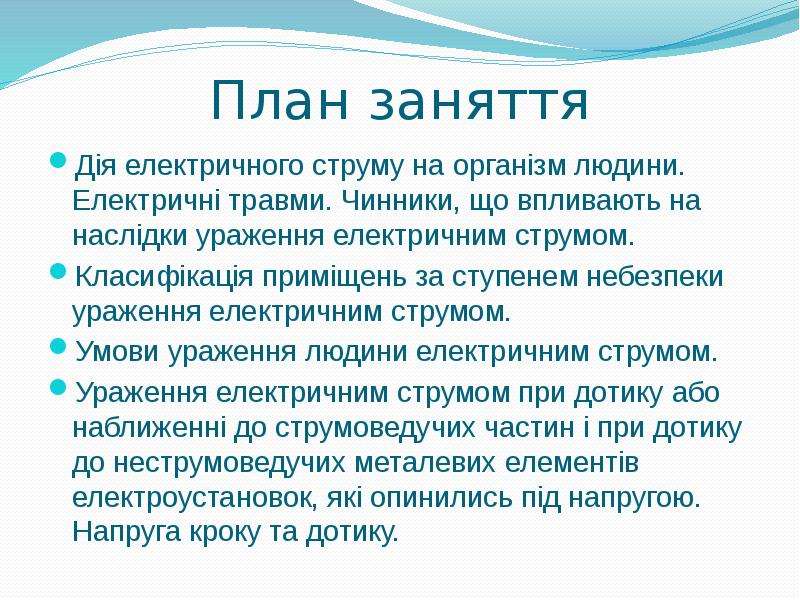

План заняття Дія електричного струму на організм людини. Електричні травми. Чинники, що впливають на наслідки ураження електричним струмом. Класифікація приміщень за ступенем небезпеки ураження електричним струмом. Умови ураження людини електричним струмом. Ураження електричним струмом при дотику або наближенні до струмоведучих частин і при дотику до неструмоведучих металевих елементів електроустановок, які опинились під напругою. Напруга кроку та дотику.

Слайд 3

Описание слайда:

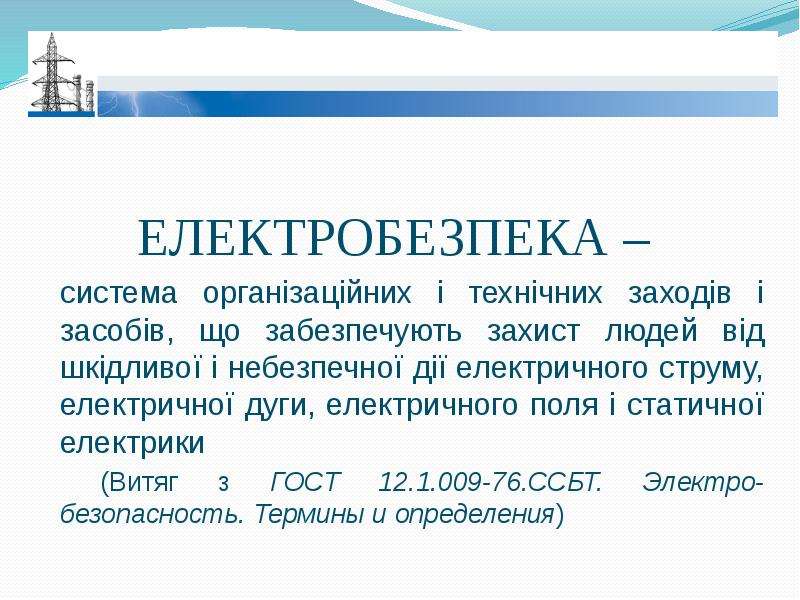

ЕЛЕКТРОБЕЗПЕКА – система організаційних і технічних заходів і засобів, що забезпечують захист людей від шкідливої і небезпечної дії електричного струму, електричної дуги, електричного поля і статичної електрики (Витяг з ГОСТ 12.1.009-76.ССБТ. Электро-безопасность. Термины и определения)

Слайд 4

Описание слайда:

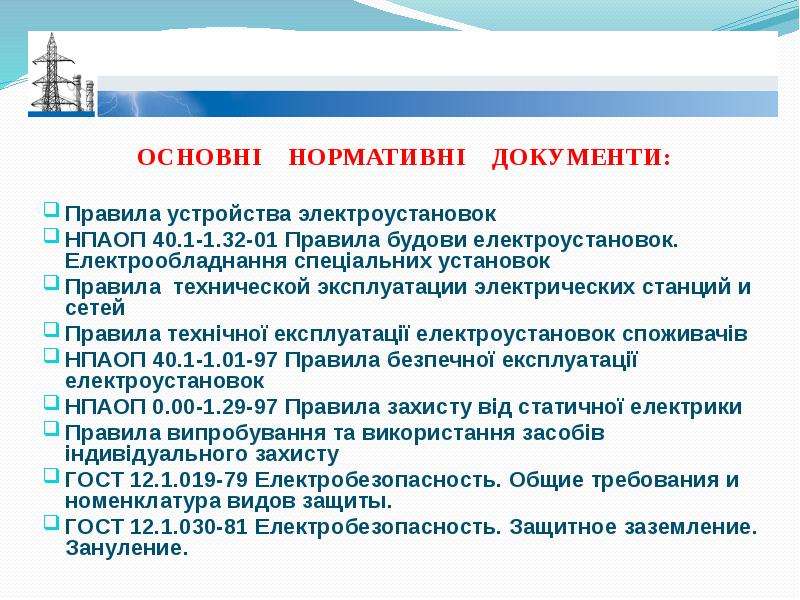

ОСНОВНІ НОРМАТИВНІ ДОКУМЕНТИ: Правила устройства электроустановок НПАОП 40.1-1.32-01 Правила будови електроустановок. Електрообладнання спеціальних установок Правила технической эксплуатации электрических станций и сетей Правила технічної експлуатації електроустановок споживачів НПАОП 40.1-1.01-97 Правила безпечної експлуатації електроустановок НПАОП 0.00-1.29-97 Правила захисту від статичної електрики Правила випробування та використання засобів індивідуального захисту ГОСТ 12.1.019-79 Електробезопасность. Общие требования и номенклатура видов защиты. ГОСТ 12.1.030-81 Електробезопасность. Защитное заземление. Зануление.

Слайд 5

Описание слайда:

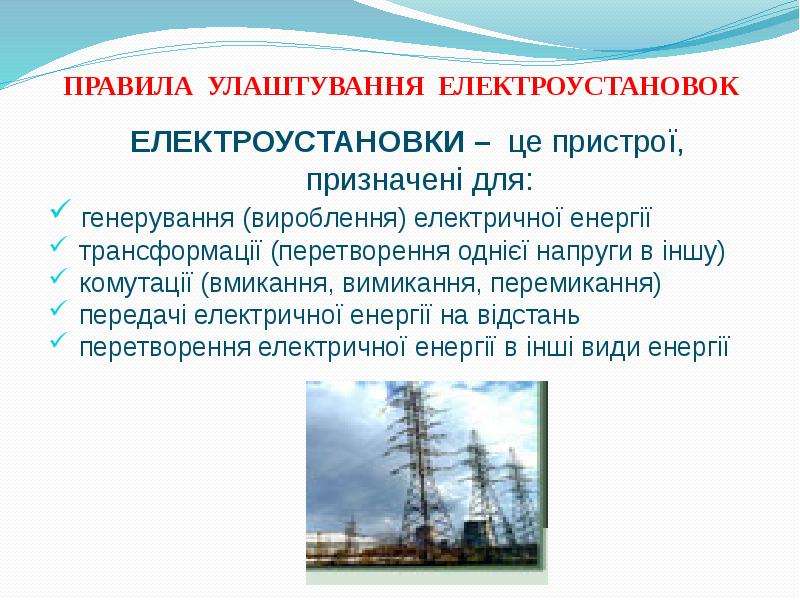

ПРАВИЛА УЛАШТУВАННЯ ЕЛЕКТРОУСТАНОВОК ЕЛЕКТРОУСТАНОВКИ – це пристрої, призначені для: генерування (вироблення) електричної енергії трансформації (перетворення однієї напруги в іншу) комутації (вмикання, вимикання, перемикання) передачі електричної енергії на відстань перетворення електричної енергії в інші види енергії

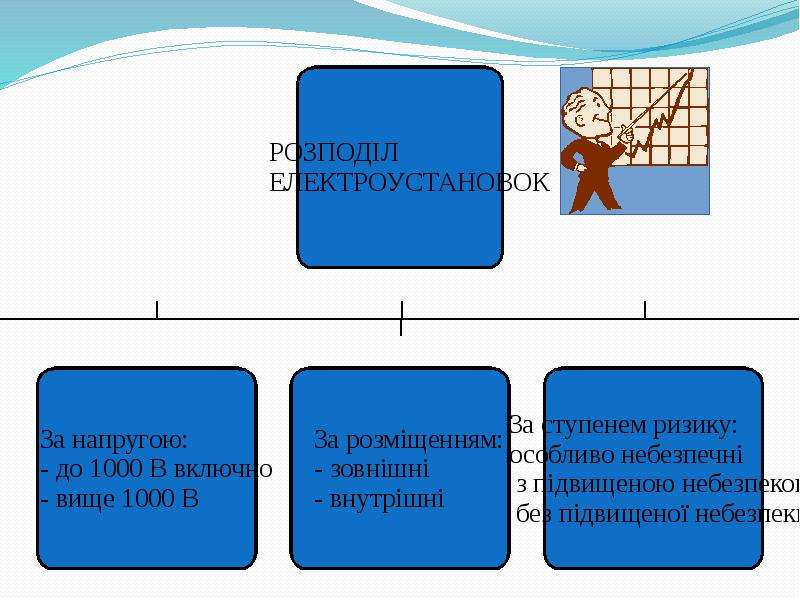

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

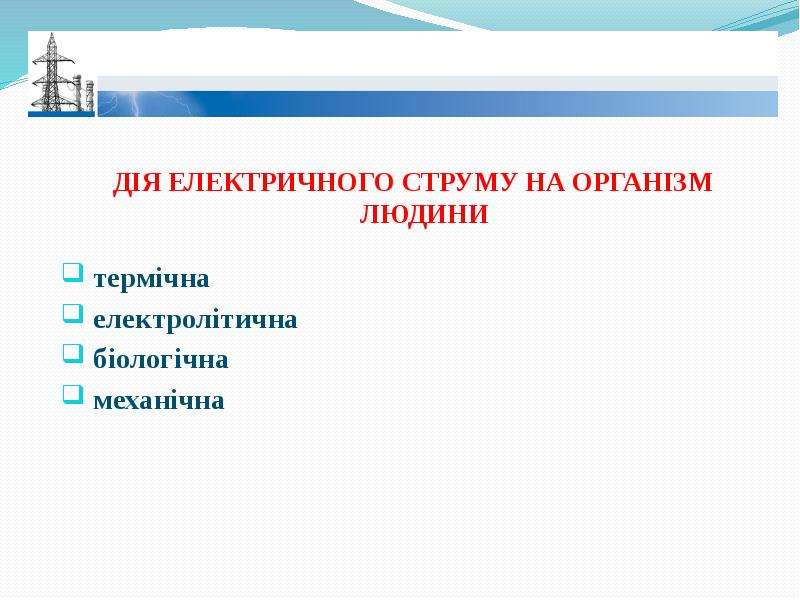

ДІЯ ЕЛЕКТРИЧНОГО СТРУМУ НА ОРГАНІЗМ ЛЮДИНИ термічна електролітична біологічна механічна

Слайд 8

Описание слайда:

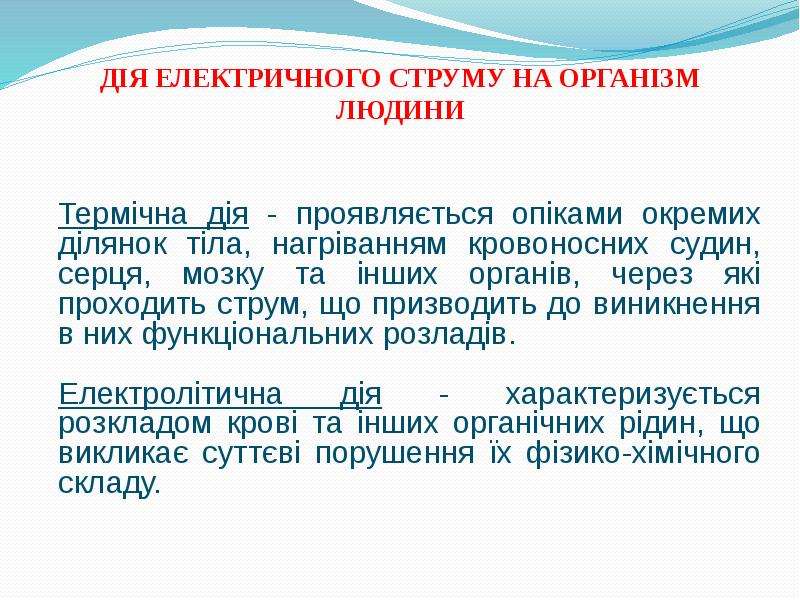

Дія електричного струму на організм людини

Слайд 9

Описание слайда:

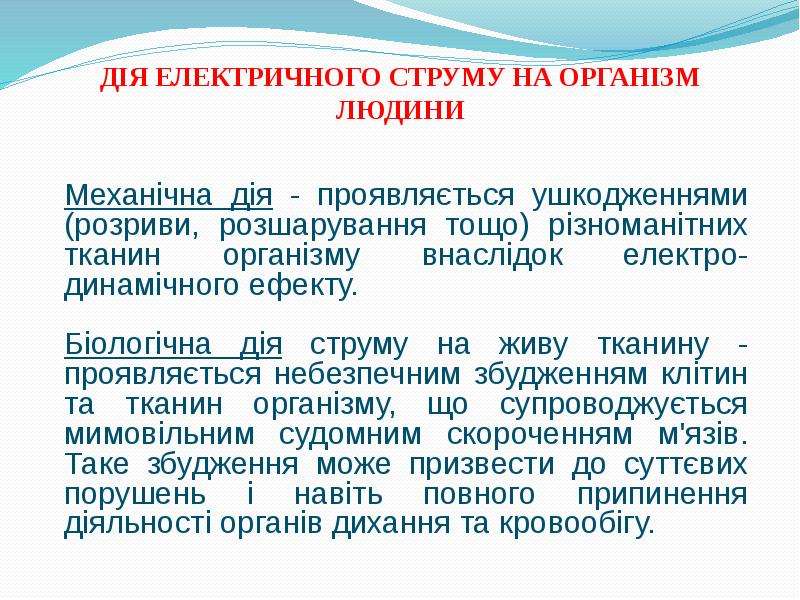

Дія електричного струму на організм людини

Слайд 10

Описание слайда:

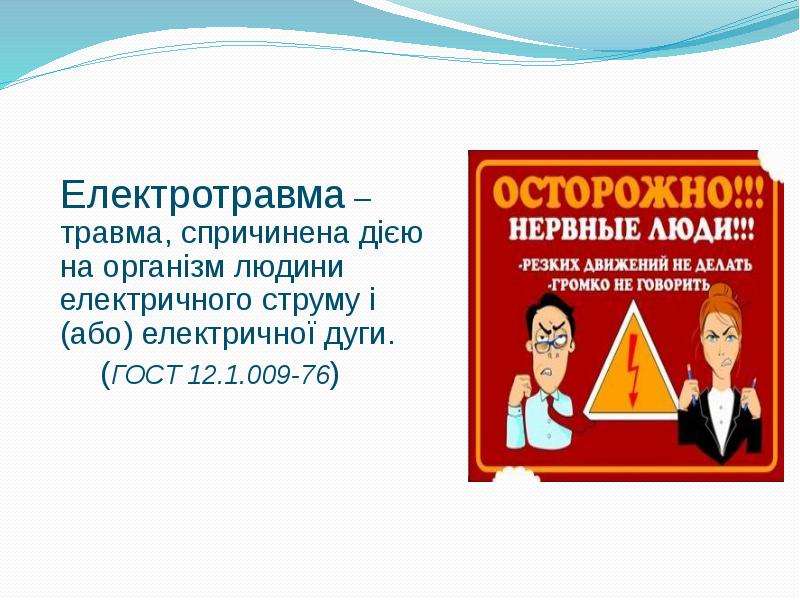

Електротравма – травма, спричинена дією на організм людини електричного струму і (або) електричної дуги. (ГОСТ 12.1.009-76)

Слайд 11

Описание слайда:

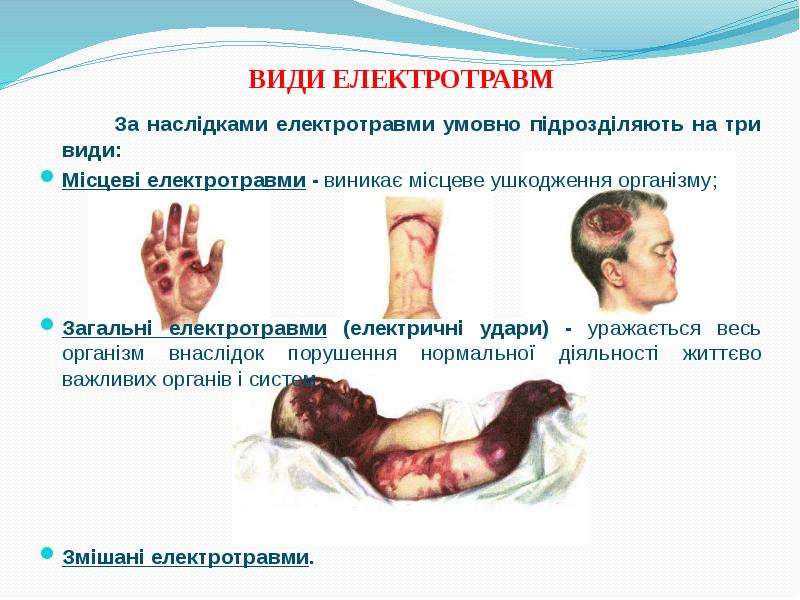

Види електротравм За наслідками електротравми умовно підрозділяють на три види: Місцеві електротравми - виникає місцеве ушкодження організму; Загальні електротравми (електричні удари) - уражається весь організм внаслідок порушення нормальної діяльності життєво важливих органів і систем. Змішані електротравми.

Слайд 12

Описание слайда:

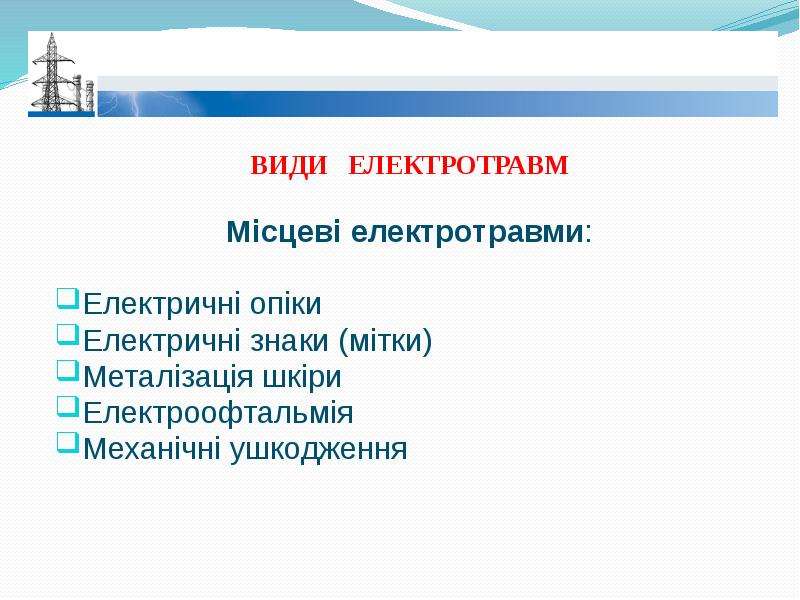

ВИДИ ЕЛЕКТРОТРАВМ Місцеві електротравми: Електричні опіки Електричні знаки (мітки) Металізація шкіри Електроофтальмія Механічні ушкодження

Слайд 13

Описание слайда:

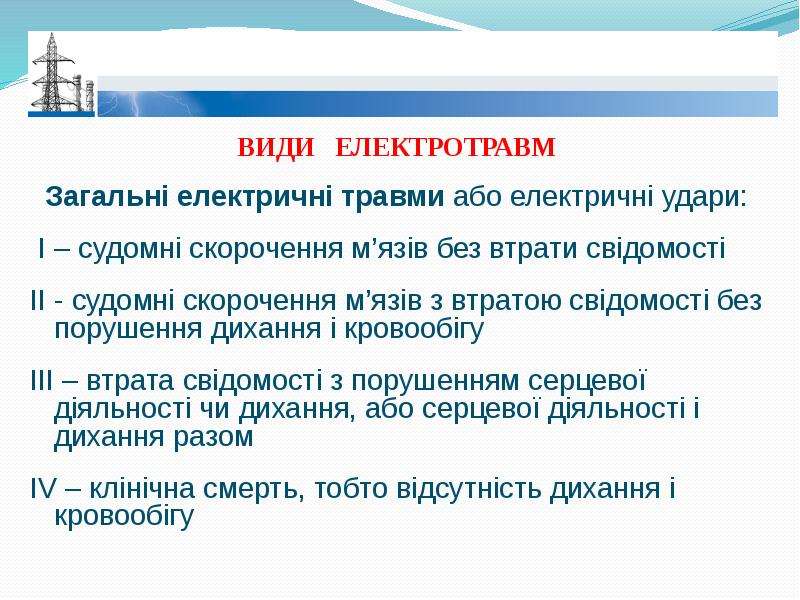

ВИДИ ЕЛЕКТРОТРАВМ Загальні електричні травми або електричні удари: І – судомні скорочення м’язів без втрати свідомості ІІ - судомні скорочення м’язів з втратою свідомості без порушення дихання і кровообігу ІІІ – втрата свідомості з порушенням серцевої діяльності чи дихання, або серцевої діяльності і дихання разом IV – клінічна смерть, тобто відсутність дихання і кровообігу

Слайд 14

Описание слайда:

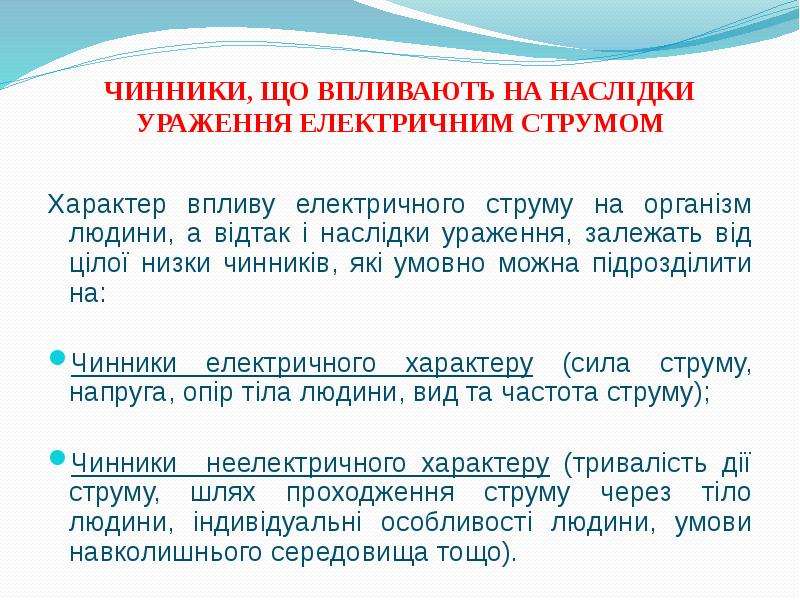

Чинники, що впливають на наслідки ураження електричним струмом Характер впливу електричного струму на організм людини, а відтак і наслідки ураження, залежать від цілої низки чинників, які умовно можна підрозділити на: Чинники електричного характеру (сила струму, напруга, опір тіла людини, вид та частота струму); Чинники неелектричного характеру (тривалість дії струму, шлях проходження струму через тіло людини, індивідуальні особливості людини, умови навколишнього середовища тощо).

Слайд 15

Описание слайда:

ЗАЛЕЖНІСТЬ УРАЖЕННЯ СТРУМОМ ВІД НАПРУГИ

Слайд 16

Описание слайда:

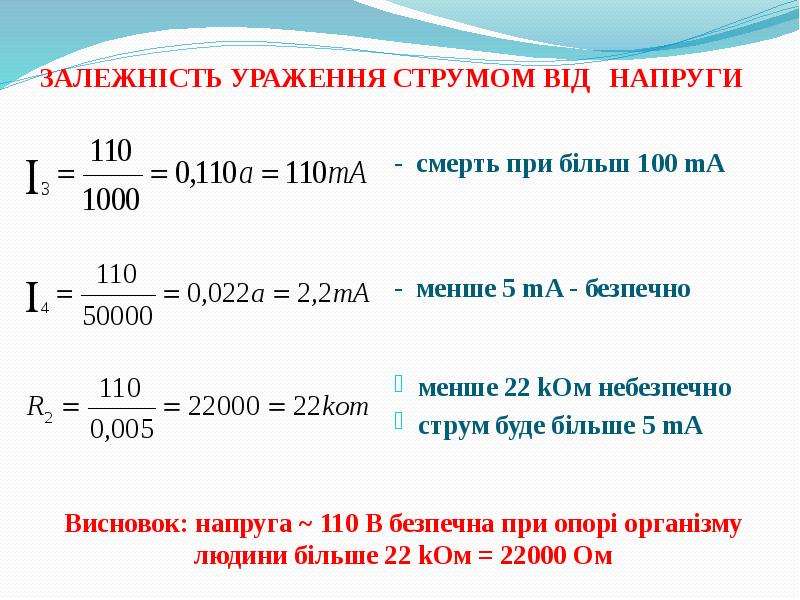

ЗАЛЕЖНІСТЬ УРАЖЕННЯ СТРУМОМ ВІД НАПРУГИ - смерть при більш 100 mA - менше 5 mA - безпечно менше 22 kОм небезпечно струм буде більше 5 mA

Слайд 17

Описание слайда:

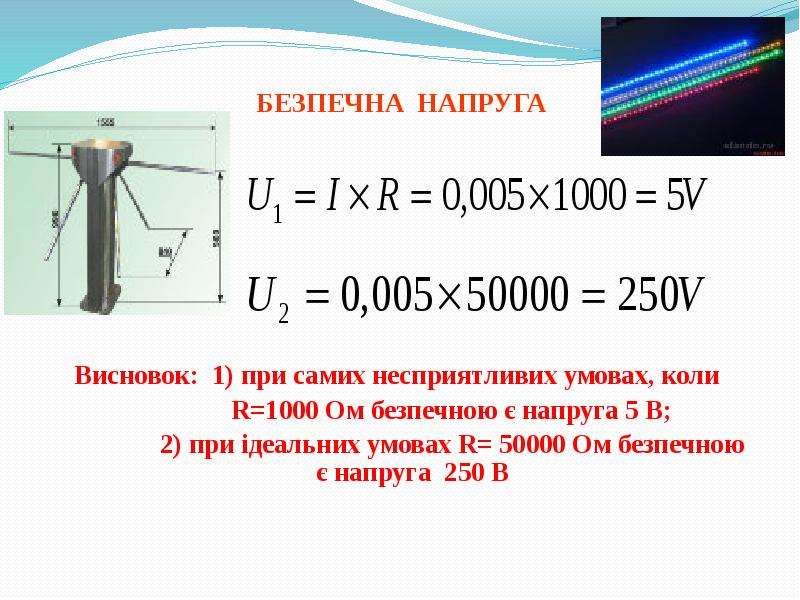

БЕЗПЕЧНА НАПРУГА Висновок: 1) при самих несприятливих умовах, коли R=1000 Ом безпечною є напруга 5 В; 2) при ідеальних умовах R= 50000 Ом безпечною є напруга 250 В

Слайд 18

Описание слайда:

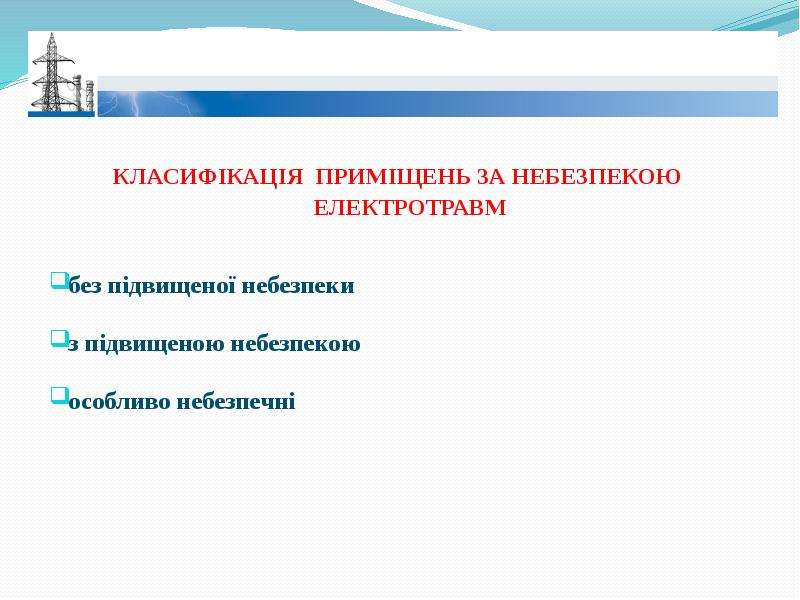

КЛАСИФІКАЦІЯ ПРИМІЩЕНЬ ЗА НЕБЕЗПЕКОЮ ЕЛЕКТРОТРАВМ без підвищеної небезпеки з підвищеною небезпекою особливо небезпечні

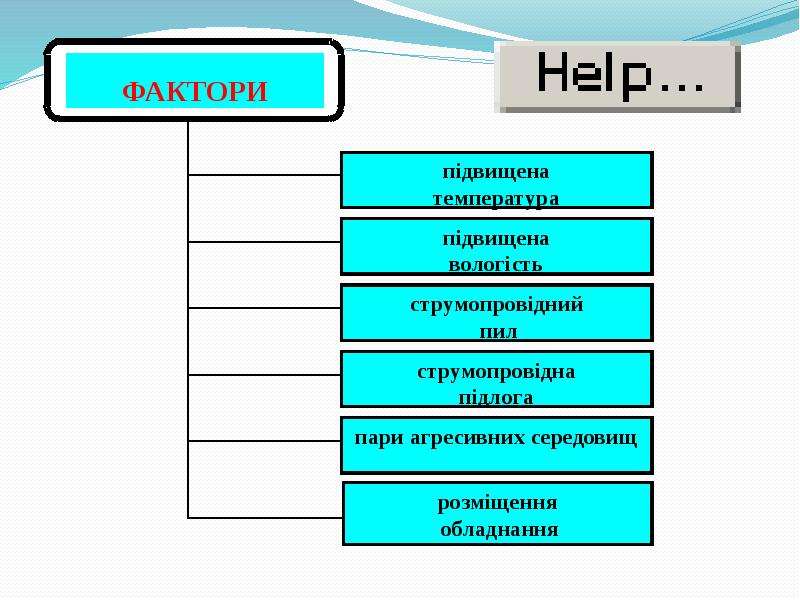

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

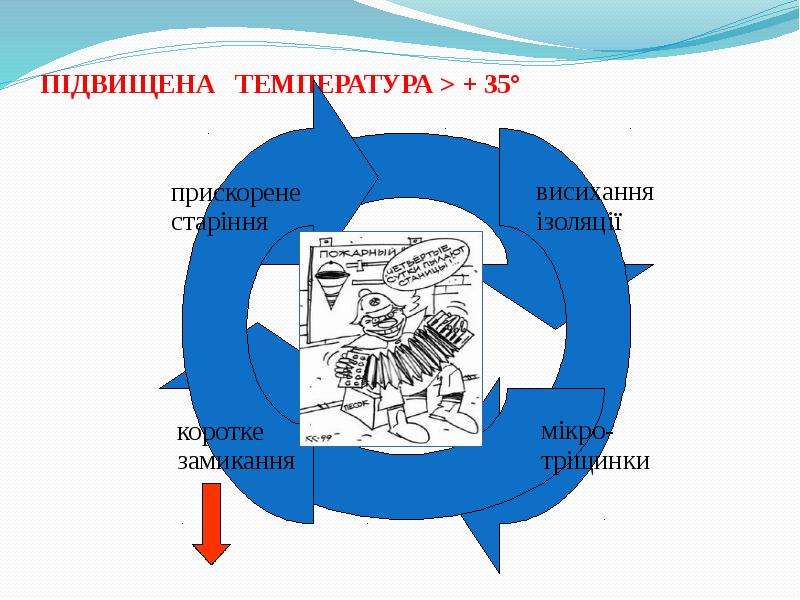

ПІДВИЩЕНА ТЕМПЕРАТУРА > + 35°

Слайд 21

Описание слайда:

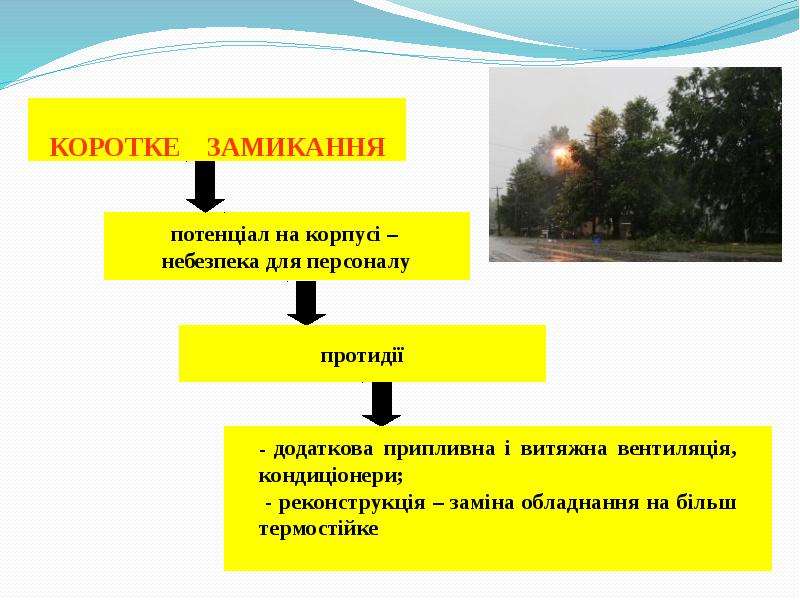

КОРОТКЕ ЗАМИКАННЯ

Слайд 22

Описание слайда:

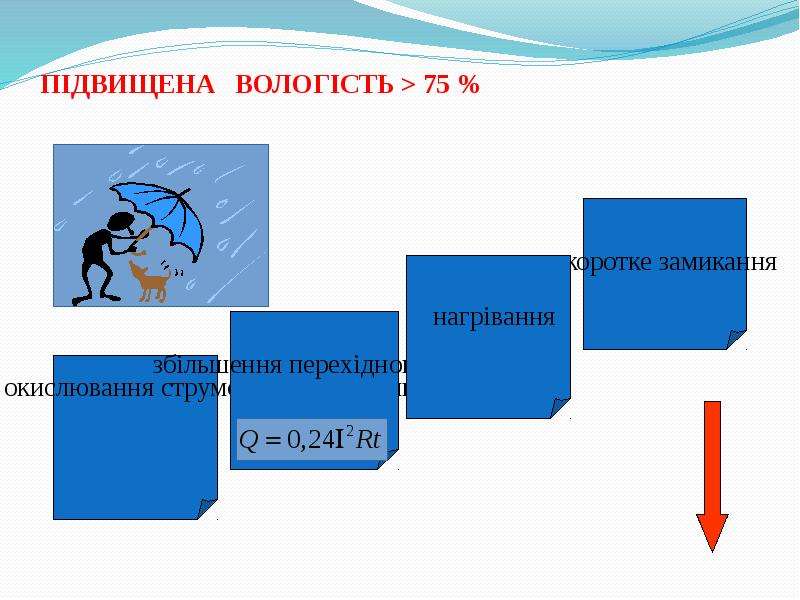

ПІДВИЩЕНА ВОЛОГІСТЬ > 75 %

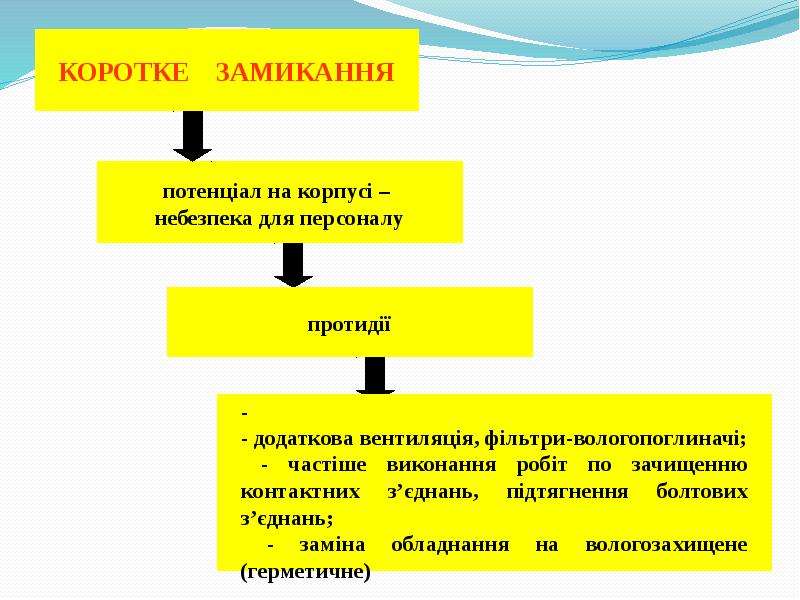

Слайд 23

Описание слайда:

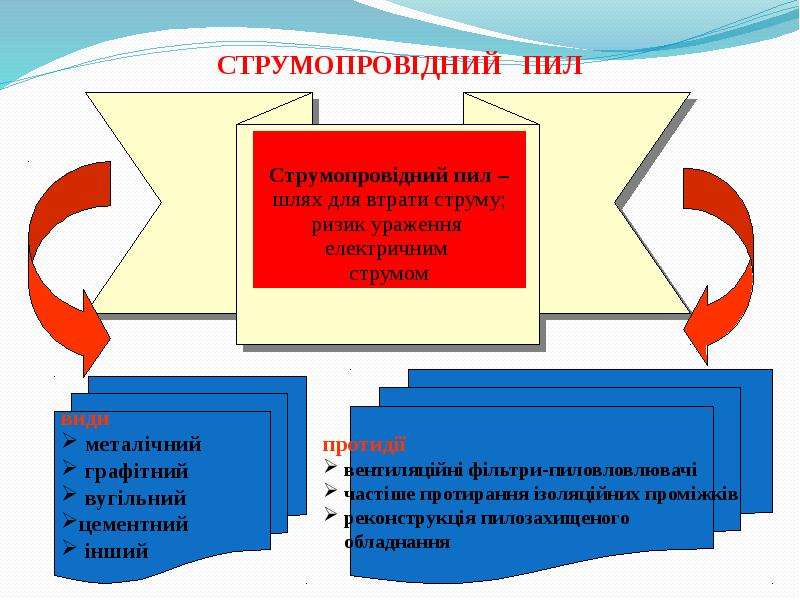

Слайд 24

Описание слайда:

СТРУМОПРОВІДНИЙ ПИЛ

Слайд 25

Описание слайда:

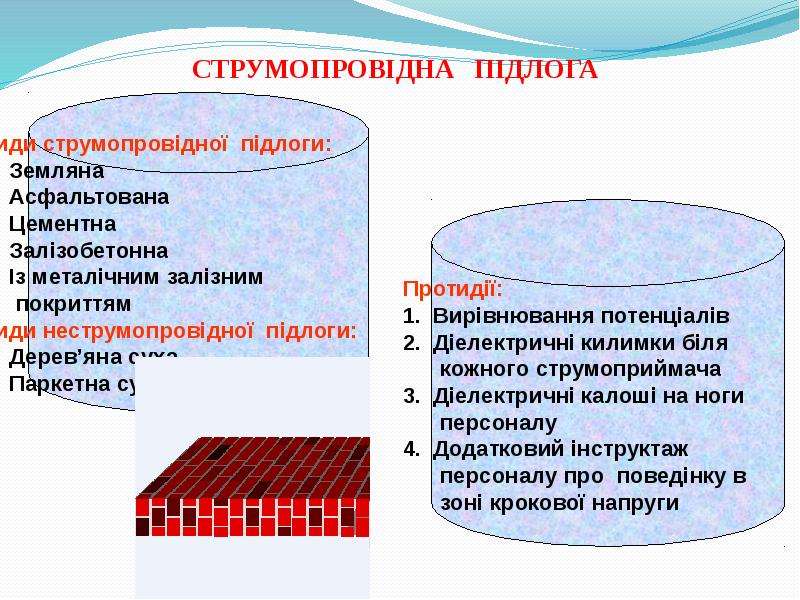

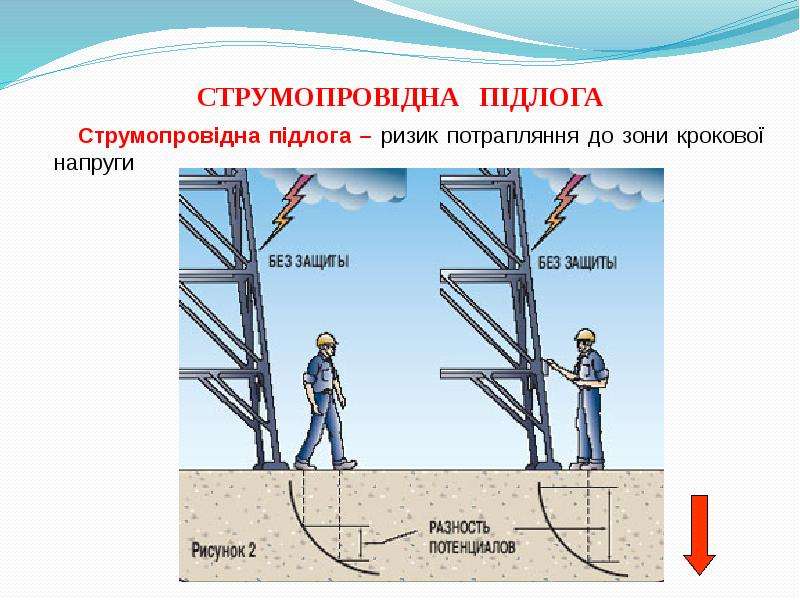

СТРУМОПРОВІДНА ПІДЛОГА Струмопровідна підлога – ризик потрапляння до зони крокової напруги

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

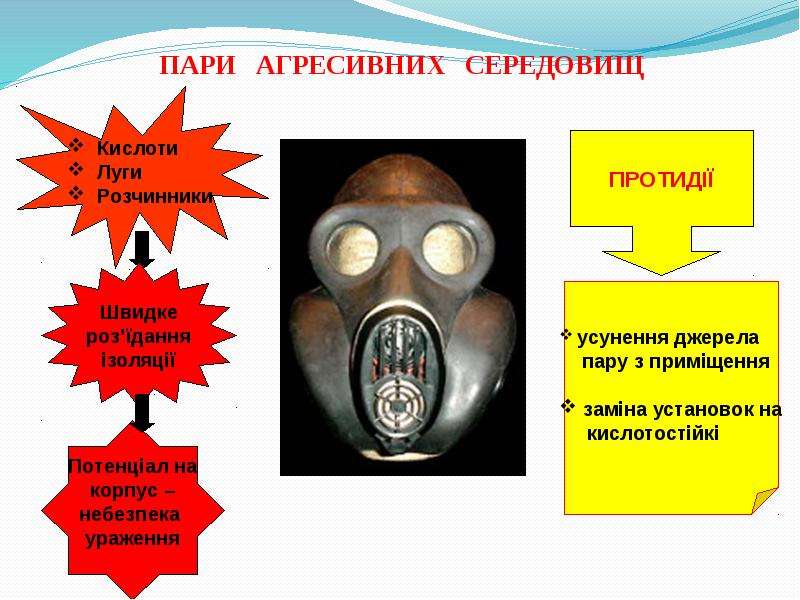

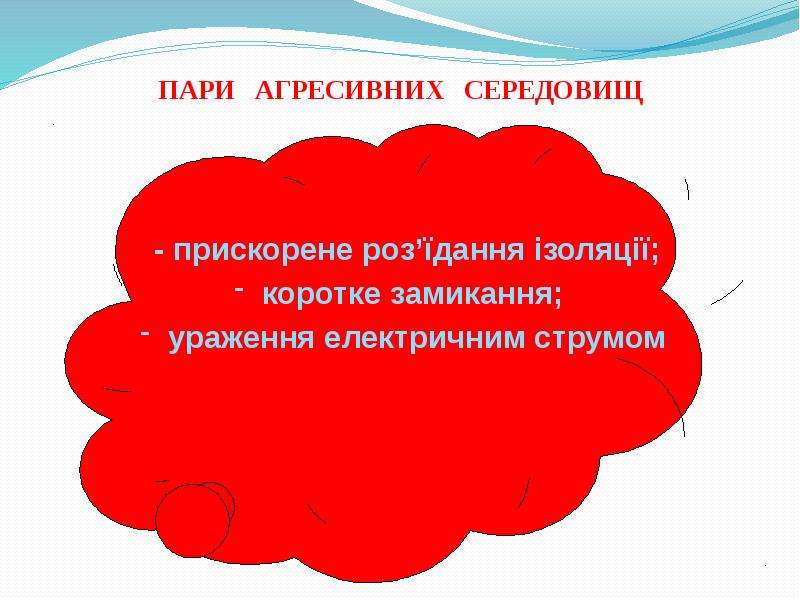

ПАРИ АГРЕСИВНИХ СЕРЕДОВИЩ

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

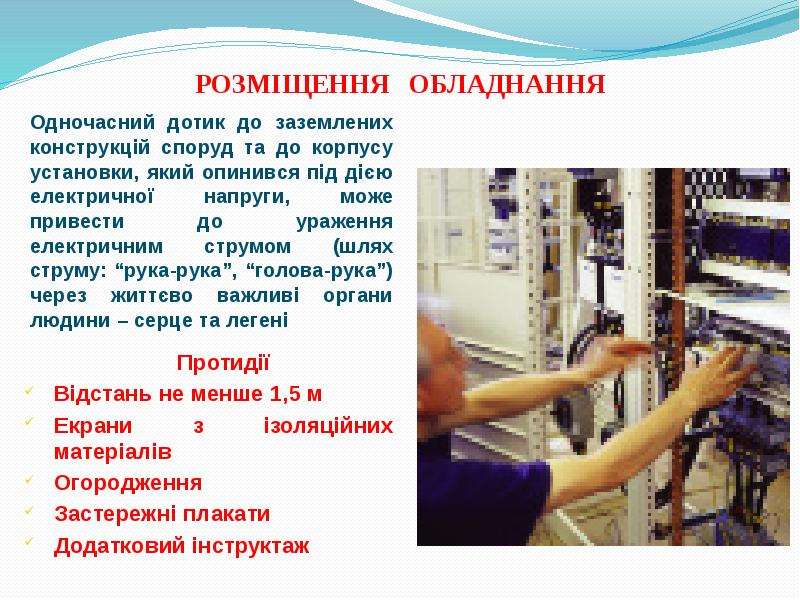

РОЗМІЩЕННЯ ОБЛАДНАННЯ Одночасний дотик до заземлених конструкцій споруд та до корпусу установки, який опинився під дією електричної напруги, може привести до ураження електричним струмом (шлях струму: “рука-рука”, “голова-рука”) через життєво важливі органи людини – серце та легені

Слайд 30

Описание слайда:

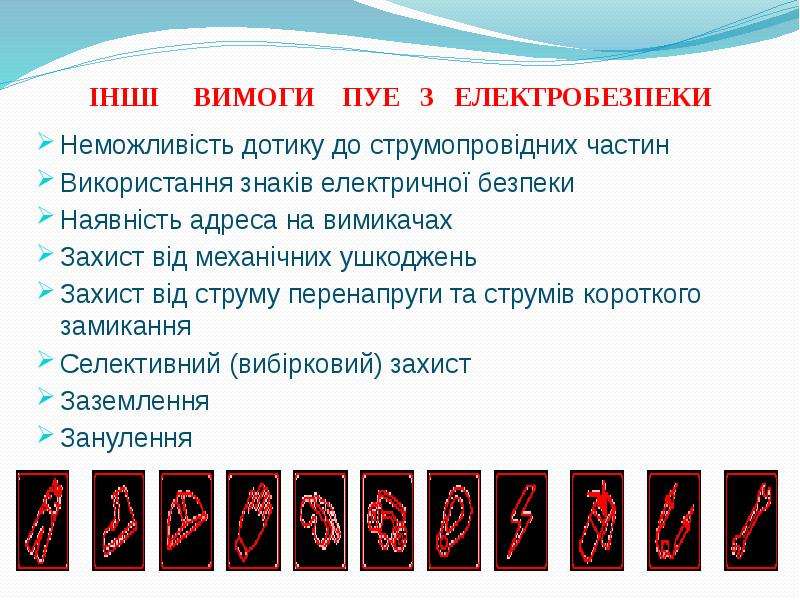

ІНШІ ВИМОГИ ПУЕ З ЕЛЕКТРОБЕЗПЕКИ Неможливість дотику до струмопровідних частин Використання знаків електричної безпеки Наявність адреса на вимикачах Захист від механічних ушкоджень Захист від струму перенапруги та струмів короткого замикання Селективний (вибірковий) захист Заземлення Занулення

Слайд 31

Описание слайда:

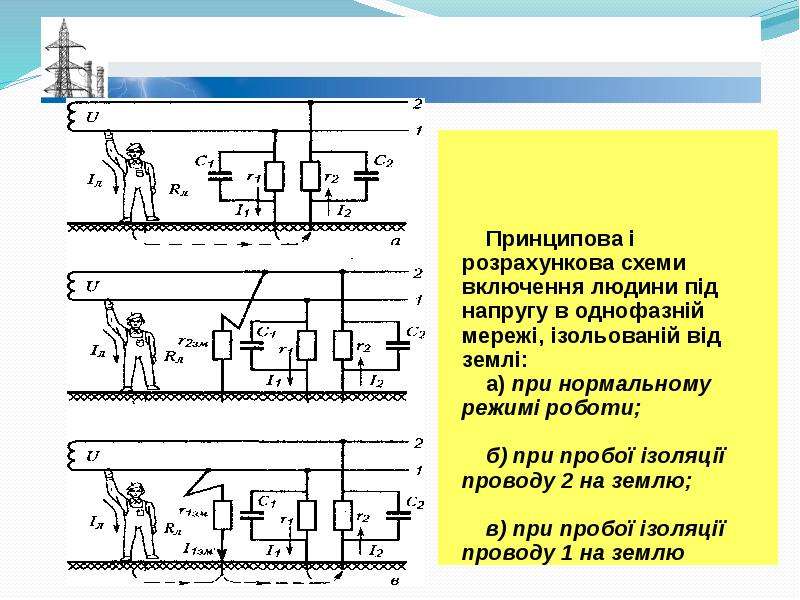

Принципова і розрахункова схеми включення людини під напругу в однофазній мережі, ізольованій від землі: Принципова і розрахункова схеми включення людини під напругу в однофазній мережі, ізольованій від землі: а) при нормальному режимі роботи; б) при пробої ізоляції проводу 2 на землю; в) при пробої ізоляції проводу 1 на землю

Слайд 32

Описание слайда:

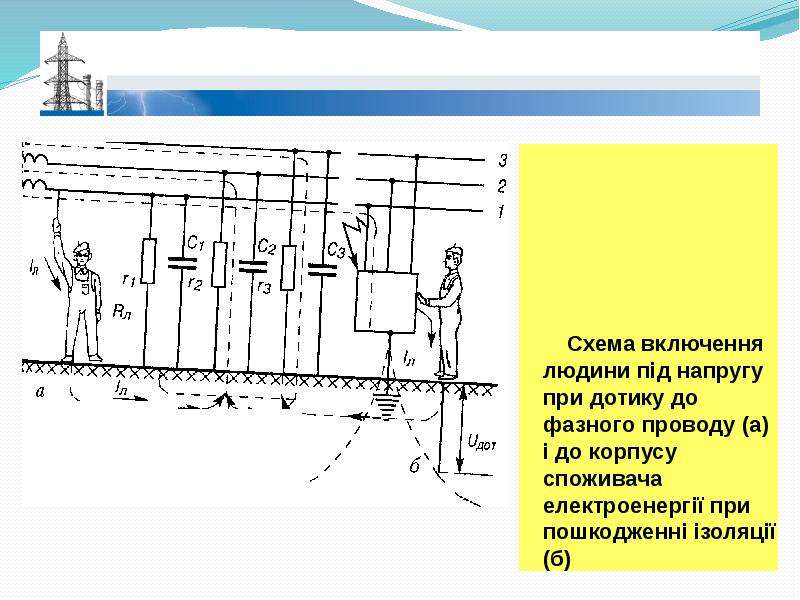

Схема включення людини під напругу при дотику до фазного проводу (а) і до корпусу споживача електроенергії при пошкодженні ізоляції (б)

Слайд 33

Описание слайда:

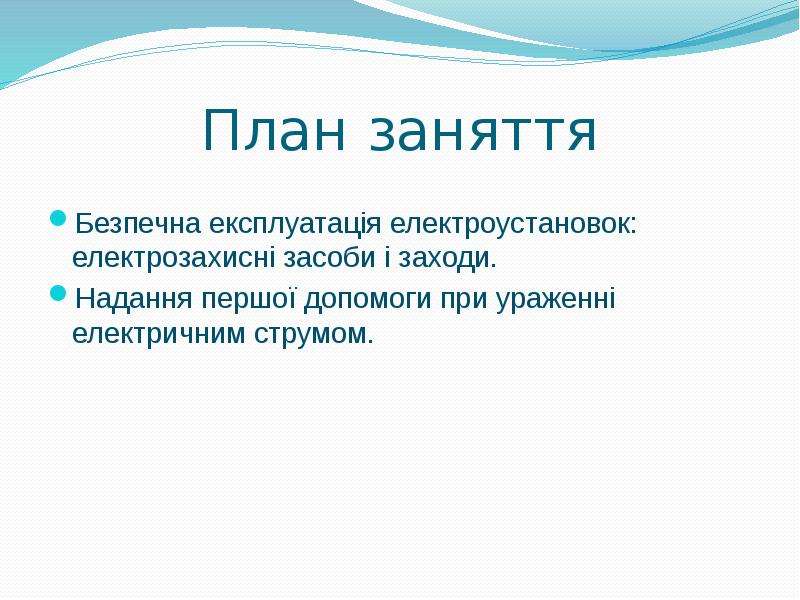

План заняття Безпечна експлуатація електроустановок: електрозахисні засоби і заходи. Надання першої допомоги при ураженні електричним струмом.

Слайд 34

Описание слайда:

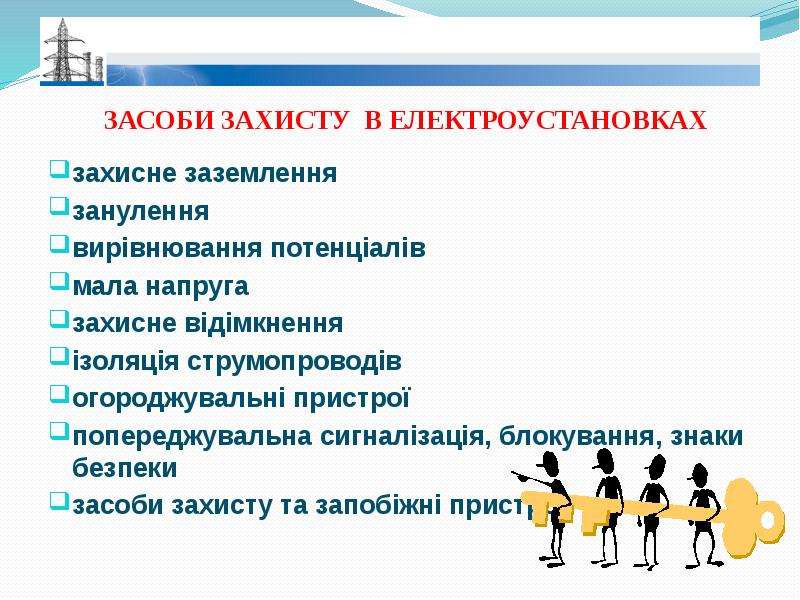

ЗАСОБИ ЗАХИСТУ В ЕЛЕКТРОУСТАНОВКАХ ЗАСОБИ ЗАХИСТУ В ЕЛЕКТРОУСТАНОВКАХ захисне заземлення занулення вирівнювання потенціалів мала напруга захисне відімкнення ізоляція струмопроводів огороджувальні пристрої попереджувальна сигналізація, блокування, знаки безпеки засоби захисту та запобіжні пристрої

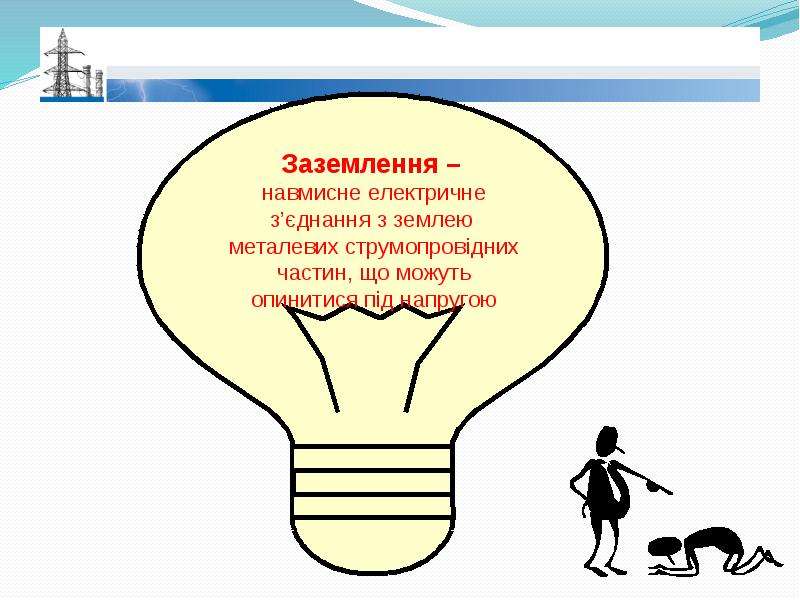

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

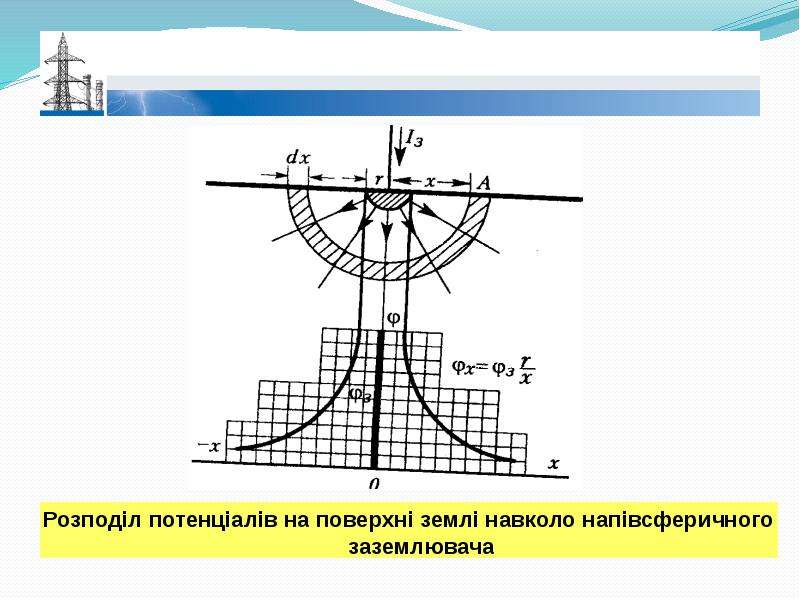

Розподіл потенціалів на поверхні землі навколо напівсферичного заземлювача Розподіл потенціалів на поверхні землі навколо напівсферичного заземлювача

Слайд 37

Описание слайда:

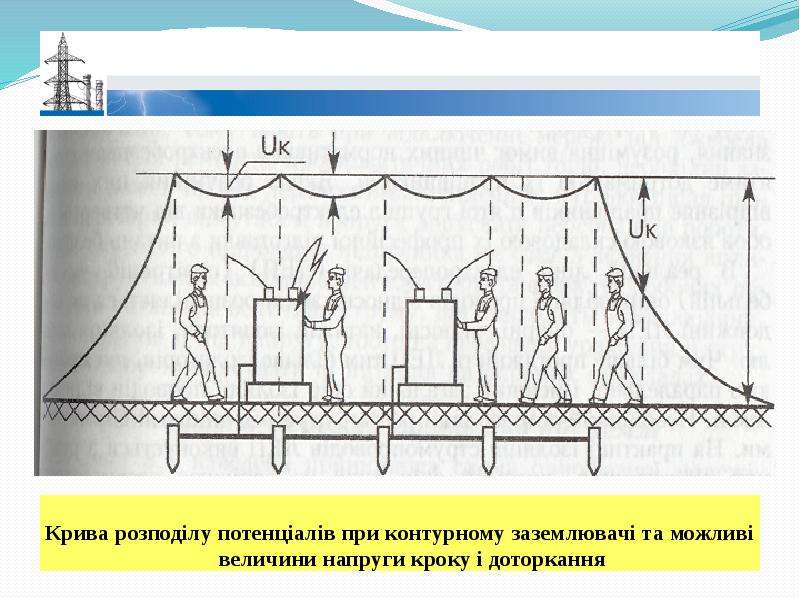

Крива розподілу потенціалів при контурному заземлювачі та можливі величини напруги кроку і доторкання Крива розподілу потенціалів при контурному заземлювачі та можливі величини напруги кроку і доторкання

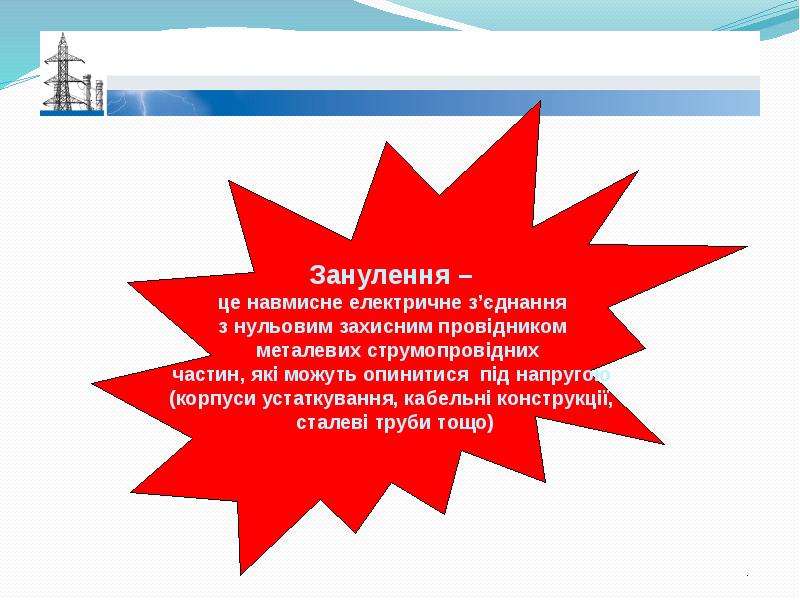

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

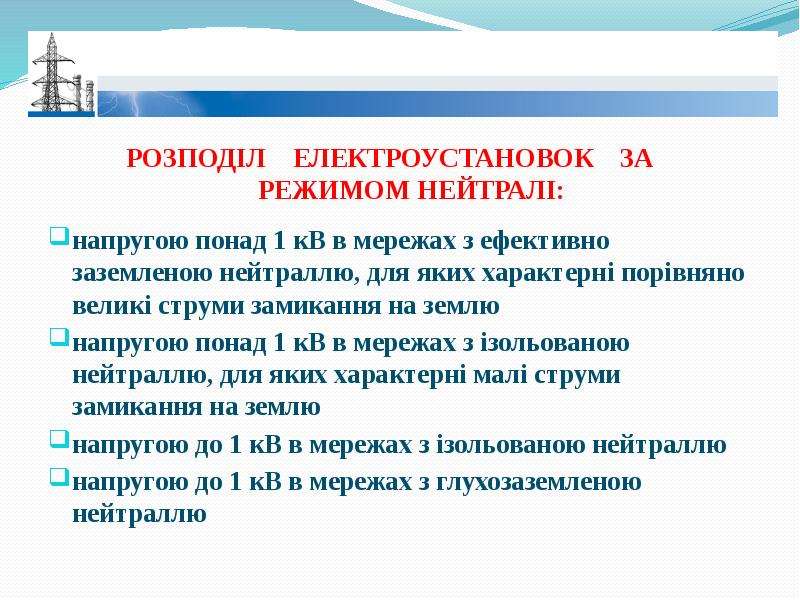

РОЗПОДІЛ ЕЛЕКТРОУСТАНОВОК ЗА РЕЖИМОМ НЕЙТРАЛІ: РОЗПОДІЛ ЕЛЕКТРОУСТАНОВОК ЗА РЕЖИМОМ НЕЙТРАЛІ: напругою понад 1 кВ в мережах з ефективно заземленою нейтраллю, для яких характерні порівняно великі струми замикання на землю напругою понад 1 кВ в мережах з ізольованою нейтраллю, для яких характерні малі струми замикання на землю напругою до 1 кВ в мережах з ізольованою нейтраллю напругою до 1 кВ в мережах з глухозаземленою нейтраллю

Слайд 40

Описание слайда:

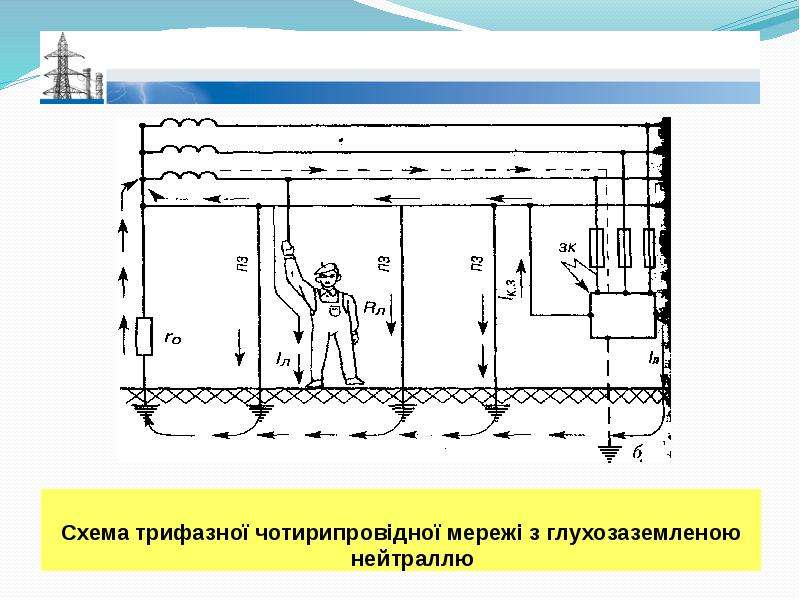

Схема трифазної чотирипровідної мережі з глухозаземленою нейтраллю Схема трифазної чотирипровідної мережі з глухозаземленою нейтраллю

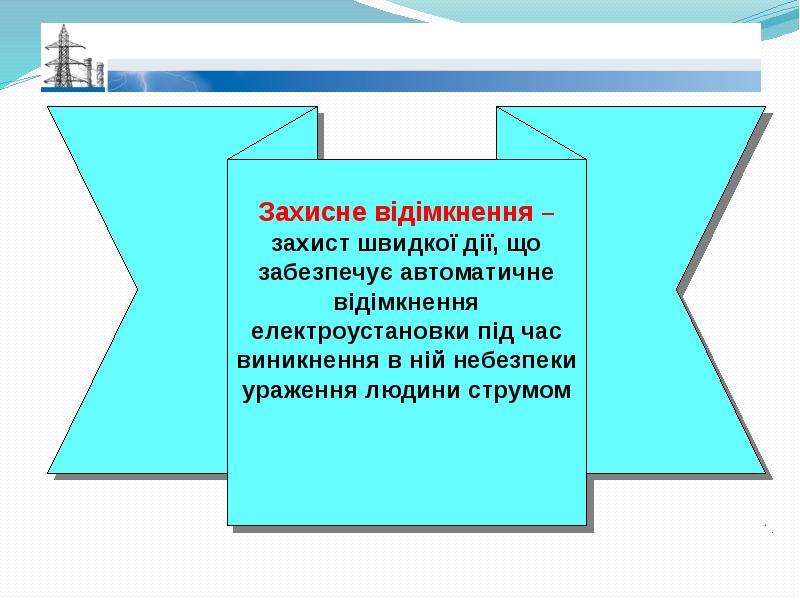

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

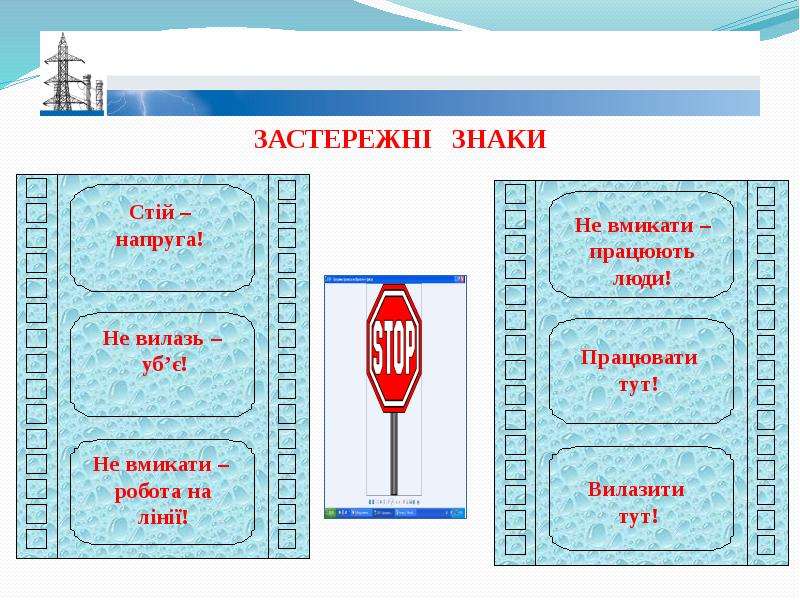

ЗАСТЕРЕЖНІ ЗНАКИ ЗАСТЕРЕЖНІ ЗНАКИ

Слайд 43

Описание слайда:

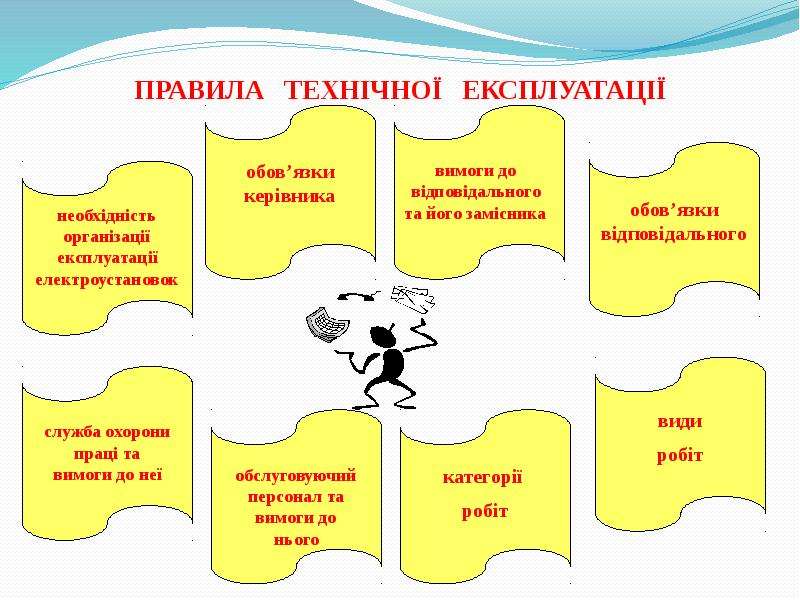

ПРАВИЛА ТЕХНІЧНОЇ ЕКСПЛУАТАЦІЇ

Слайд 44

Описание слайда:

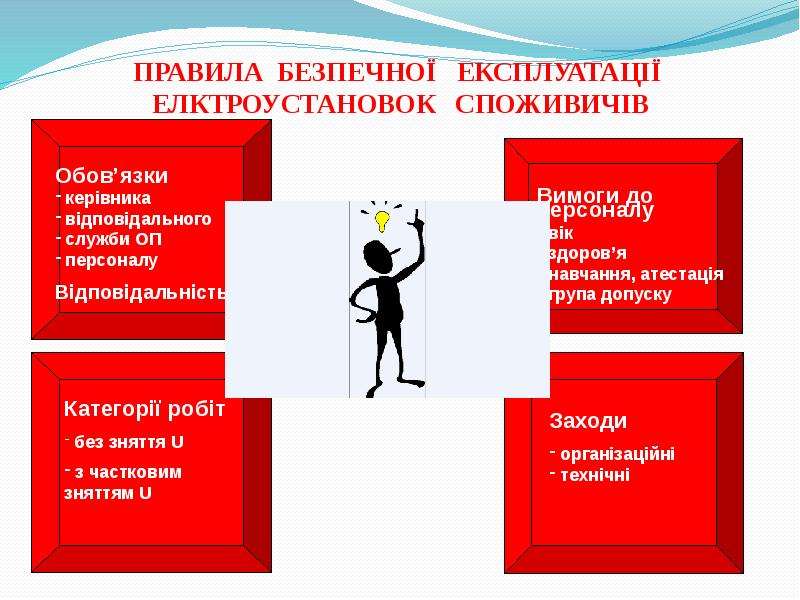

ПРАВИЛА БЕЗПЕЧНОЇ ЕКСПЛУАТАЦІЇ ЕЛКТРОУСТАНОВОК СПОЖИВИЧІВ

Слайд 45

Описание слайда:

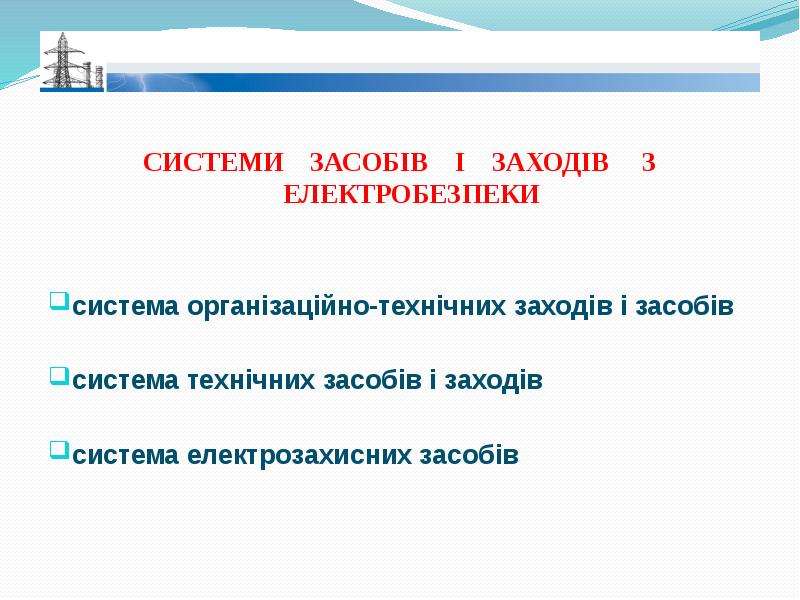

СИСТЕМИ ЗАСОБІВ І ЗАХОДІВ З ЕЛЕКТРОБЕЗПЕКИ СИСТЕМИ ЗАСОБІВ І ЗАХОДІВ З ЕЛЕКТРОБЕЗПЕКИ система організаційно-технічних заходів і засобів система технічних засобів і заходів система електрозахисних засобів

Слайд 46

Описание слайда:

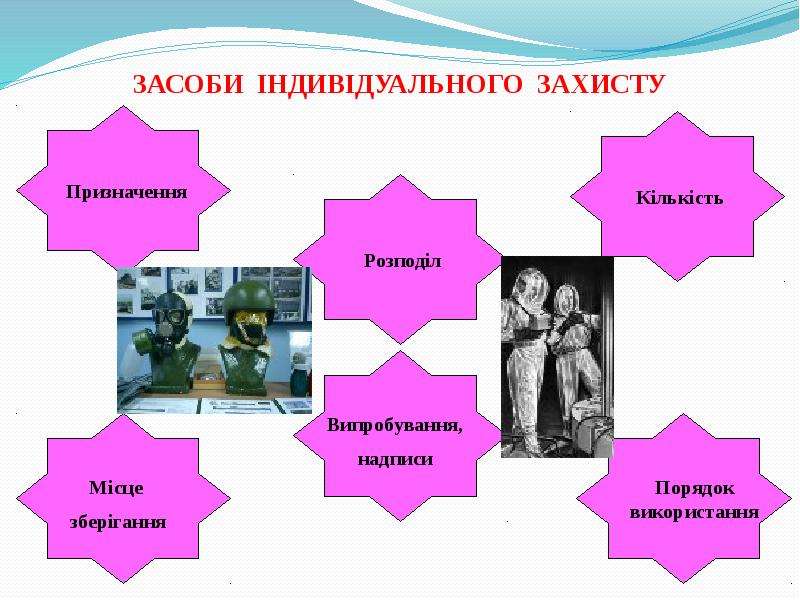

ЗАСОБИ ІНДИВІДУАЛЬНОГО ЗАХИСТУ

Слайд 47

Описание слайда:

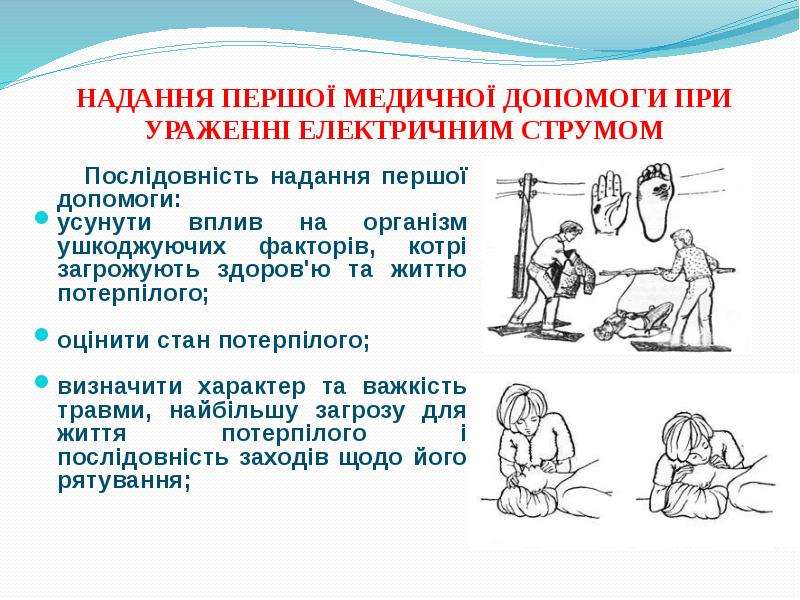

Надання першої медичної допомоги при ураженні електричним струмом Послідовність надання першої допомоги: усунути вплив на організм ушкоджуючих факторів, котрі загрожують здоров'ю та життю потерпілого; оцінити стан потерпілого; визначити характер та важкість травми, найбільшу загрозу для життя потерпілого і послідовність заходів щодо його рятування;

Слайд 48

Описание слайда:

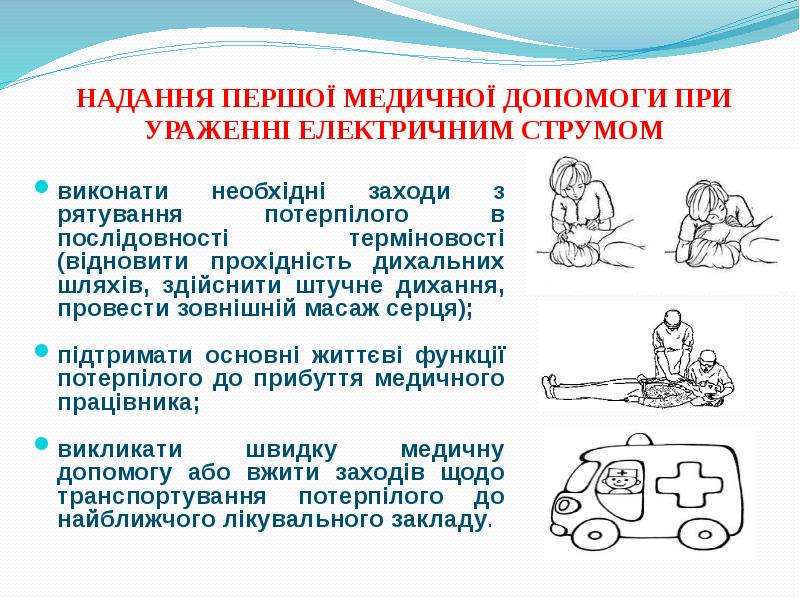

Надання першої медичної допомоги при ураженні електричним струмом виконати необхідні заходи з рятування потерпілого в послідовності терміновості (відновити прохідність дихальних шляхів, здійснити штучне дихання, провести зовнішній масаж серця); підтримати основні життєві функції потерпілого до прибуття медичного працівника; викликати швидку медичну допомогу або вжити заходів щодо транспортування потерпілого до найближчого лікувального закладу.

Слайд 49

Описание слайда:

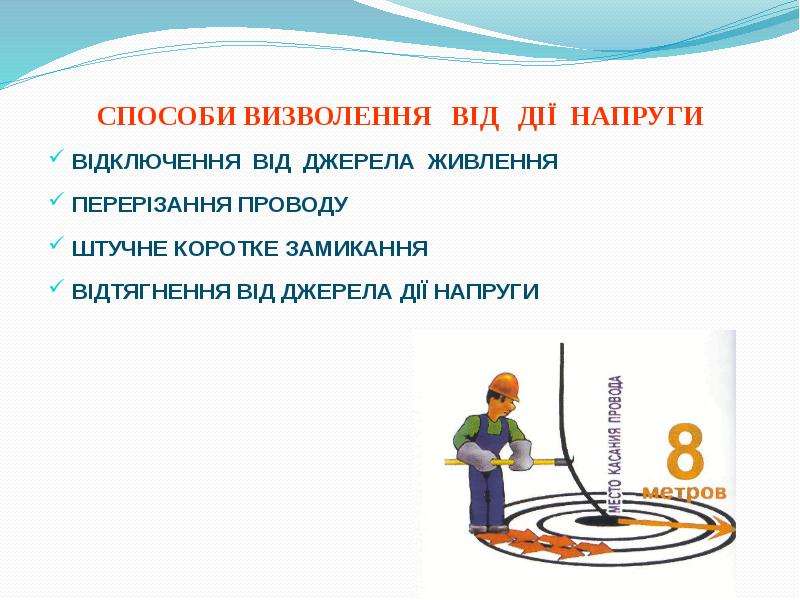

СПОСОБИ ВИЗВОЛЕННЯ ВІД ДІЇ НАПРУГИ ВІДКЛЮЧЕННЯ ВІД ДЖЕРЕЛА ЖИВЛЕННЯ ПЕРЕРІЗАННЯ ПРОВОДУ ШТУЧНЕ КОРОТКЕ ЗАМИКАННЯ ВІДТЯГНЕННЯ ВІД ДЖЕРЕЛА ДІЇ НАПРУГИ

Слайд 50

Описание слайда:

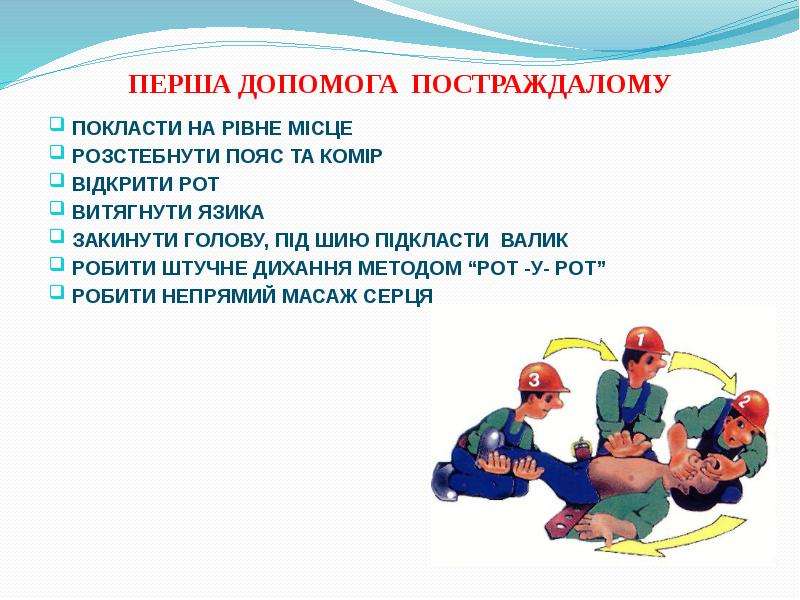

ПЕРША ДОПОМОГА ПОСТРАЖДАЛОМУ ПОКЛАСТИ НА РІВНЕ МІСЦЕ РОЗСТЕБНУТИ ПОЯС ТА КОМІР ВІДКРИТИ РОТ ВИТЯГНУТИ ЯЗИКА ЗАКИНУТИ ГОЛОВУ, ПІД ШИЮ ПІДКЛАСТИ ВАЛИК РОБИТИ ШТУЧНЕ ДИХАННЯ МЕТОДОМ “РОТ -У- РОТ” РОБИТИ НЕПРЯМИЙ МАСАЖ СЕРЦЯ
