Слайд 1


ОМСКАЯ ГОСУДАРСТВЕННАЯ МЕДИЦИНСКАЯ АКАДЕМИЯ КАФЕДРА ОБЩЕЙ И БИООРГАНИЧЕСКОЙ ХИМИИ Лекция 8. Электрокинетические явления. Электрокинетические явления. Электрофорез. Электрофоретические методы исследования в фармации. Электроосмос. Применение элекроосмоса в медицине и фармации.
Описание слайда:
ОМСКАЯ ГОСУДАРСТВЕННАЯ МЕДИЦИНСКАЯ АКАДЕМИЯ КАФЕДРА ОБЩЕЙ И БИООРГАНИЧЕСКОЙ ХИМИИ Лекция 8. Электрокинетические явления. Электрокинетические явления. Электрофорез. Электрофоретические методы исследования в фармации. Электроосмос. Применение элекроосмоса в медицине и фармации.

Слайд 2


Электрофорез ДЭС на границе раздела ДФ и ДСр обусловливает возможность взаимодействия дисперсных систем с электрическим полем. Эффекты, связанные с относительным перемещением ДФ и ДСр под действием электрического поля или с возникновением разности потенциалов при перемещении этих фаз относительно друг друга, называются электрокинетическими явлениями.
Описание слайда:
Электрофорез ДЭС на границе раздела ДФ и ДСр обусловливает возможность взаимодействия дисперсных систем с электрическим полем. Эффекты, связанные с относительным перемещением ДФ и ДСр под действием электрического поля или с возникновением разности потенциалов при перемещении этих фаз относительно друг друга, называются электрокинетическими явлениями.

Слайд 3


Электрофорез Направленное движение частиц дисперсной фазы относительно неподвижной дисперсионной среды под действием внешнего электрического поля называют электрофорезом, а перемещение дисперсионной среды относительно неподвижной дисперсной фазы – электроосмосом.
Описание слайда:
Электрофорез Направленное движение частиц дисперсной фазы относительно неподвижной дисперсионной среды под действием внешнего электрического поля называют электрофорезом, а перемещение дисперсионной среды относительно неподвижной дисперсной фазы – электроосмосом.

Слайд 4


Электрофорез вода перемещается к отрицательному электроду, и одновременно частицы глины перемещаются к положительному электроду (вода в трубке с положительным электродом мутнела, в то время как в другой трубке оставалась прозрачной).
Описание слайда:
Электрофорез вода перемещается к отрицательному электроду, и одновременно частицы глины перемещаются к положительному электроду (вода в трубке с положительным электродом мутнела, в то время как в другой трубке оставалась прозрачной).

Слайд 5


Электрофорез Направление движения частиц дисперсной фазы
Описание слайда:
Электрофорез Направление движения частиц дисперсной фазы

Слайд 6


Электрофорез Смещение ДФ относительно ДСр происходит по поверхности скольжения. Направление движения частиц ДФ определяет знак заряда дзета-потенциала. Скорость электрофореза прямо пропорциональна дзета-потенциалу и его можно рассчитать по уравнению Гельмгольца-Смолуховского.
Описание слайда:
Электрофорез Смещение ДФ относительно ДСр происходит по поверхности скольжения. Направление движения частиц ДФ определяет знак заряда дзета-потенциала. Скорость электрофореза прямо пропорциональна дзета-потенциалу и его можно рассчитать по уравнению Гельмгольца-Смолуховского.

Слайд 7


Электрофорез где U0 – скорость электрофореза, м/с; ε – относительная диэлектрическая проницаемость среды; ε0 – электрическая постоянная, 8,9∙10-12 А с/В м; Δφ – разность потенциалов, В; ζ – электрокинетический потенциал, В; k – коэффициент, зависящий от формы частиц; η – вязкость дисперсионной среды, Н с/м2 ; l –расстояние между электродами, м;
Описание слайда:
Электрофорез где U0 – скорость электрофореза, м/с; ε – относительная диэлектрическая проницаемость среды; ε0 – электрическая постоянная, 8,9∙10-12 А с/В м; Δφ – разность потенциалов, В; ζ – электрокинетический потенциал, В; k – коэффициент, зависящий от формы частиц; η – вязкость дисперсионной среды, Н с/м2 ; l –расстояние между электродами, м;

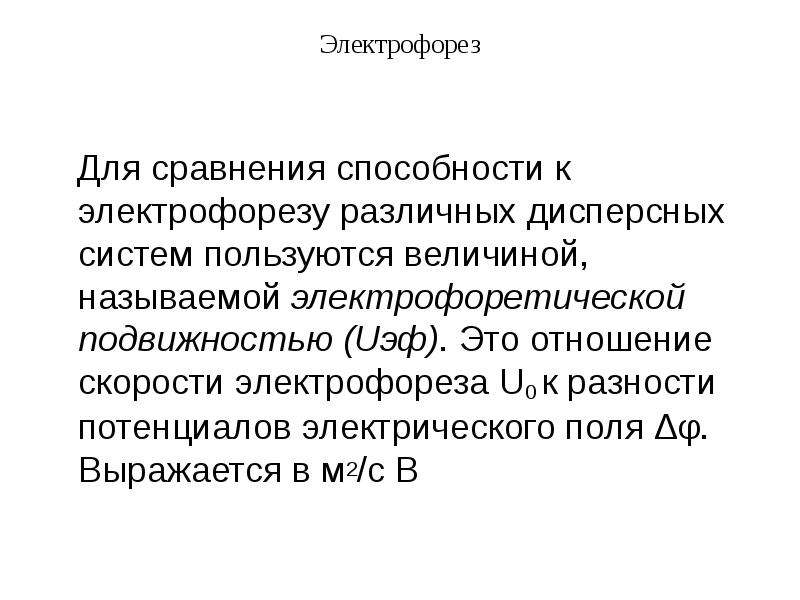

Слайд 8


Электрофорез Для сравнения способности к электрофорезу различных дисперсных систем пользуются величиной, называемой электрофоретической подвижностью (Uэф). Это отношение скорости электрофореза U0 к разности потенциалов электрического поля Δφ. Выражается в м2/с В
Описание слайда:
Электрофорез Для сравнения способности к электрофорезу различных дисперсных систем пользуются величиной, называемой электрофоретической подвижностью (Uэф). Это отношение скорости электрофореза U0 к разности потенциалов электрического поля Δφ. Выражается в м2/с В

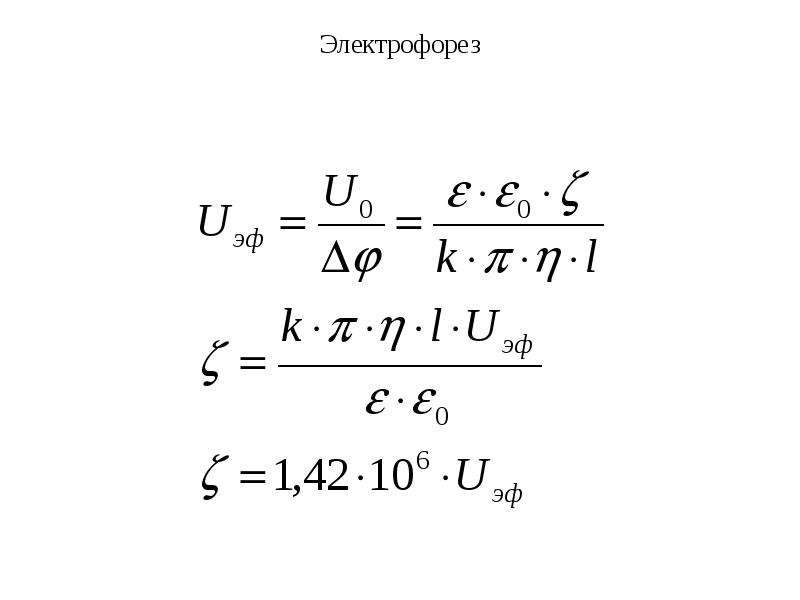

Слайд 9


Электрофорез
Описание слайда:
Электрофорез

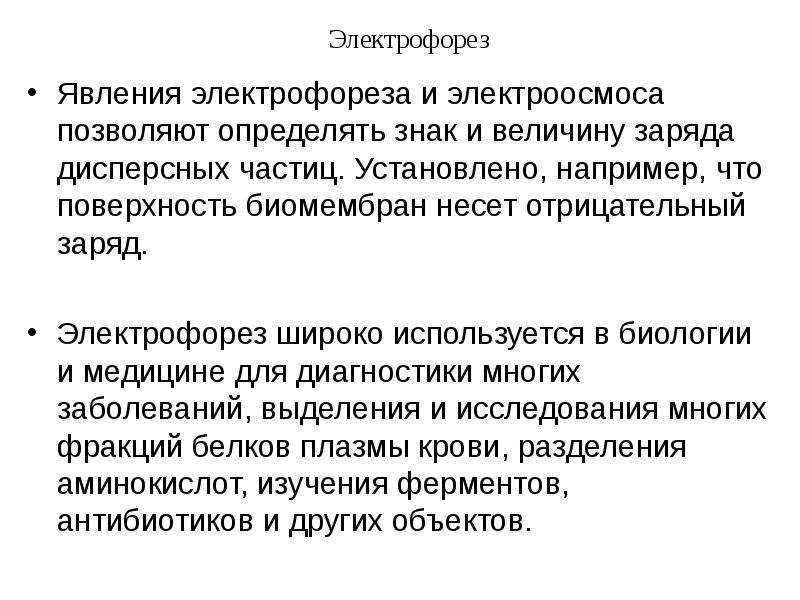

Слайд 10


Электрофорез Явления электрофореза и электроосмоса позволяют определять знак и величину заряда дисперсных частиц. Установлено, например, что поверхность биомембран несет отрицательный заряд. Электрофорез широко используется в биологии и медицине для диагностики многих заболеваний, выделения и исследования многих фракций белков плазмы крови, разделения аминокислот, изучения ферментов, антибиотиков и других объектов.
Описание слайда:
Электрофорез Явления электрофореза и электроосмоса позволяют определять знак и величину заряда дисперсных частиц. Установлено, например, что поверхность биомембран несет отрицательный заряд. Электрофорез широко используется в биологии и медицине для диагностики многих заболеваний, выделения и исследования многих фракций белков плазмы крови, разделения аминокислот, изучения ферментов, антибиотиков и других объектов.

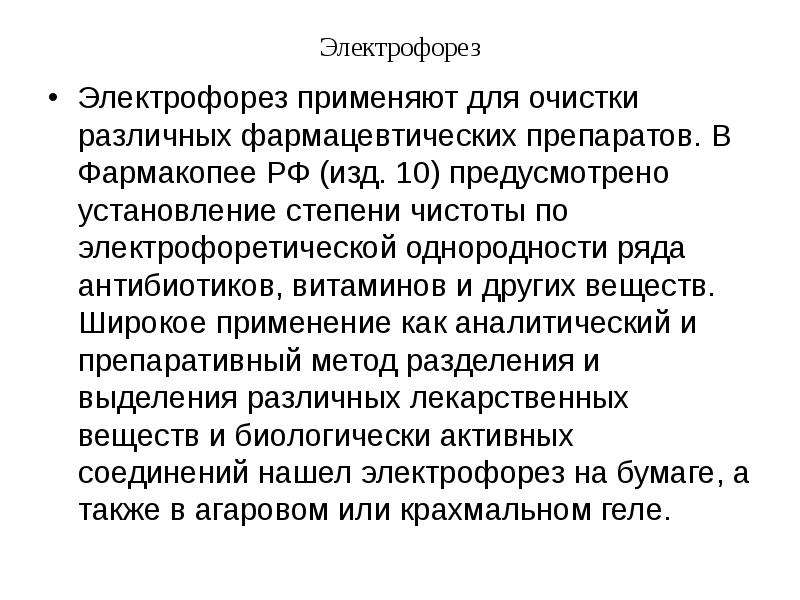

Слайд 11


Электрофорез Электрофорез применяют для очистки различных фармацевтических препаратов. В Фармакопее РФ (изд. 10) предусмотрено установление степени чистоты по электрофоретической однородности ряда антибиотиков, витаминов и других веществ. Широкое применение как аналитический и препаративный метод разделения и выделения различных лекарственных веществ и биологически активных соединений нашел электрофорез на бумаге, а также в агаровом или крахмальном геле.
Описание слайда:
Электрофорез Электрофорез применяют для очистки различных фармацевтических препаратов. В Фармакопее РФ (изд. 10) предусмотрено установление степени чистоты по электрофоретической однородности ряда антибиотиков, витаминов и других веществ. Широкое применение как аналитический и препаративный метод разделения и выделения различных лекарственных веществ и биологически активных соединений нашел электрофорез на бумаге, а также в агаровом или крахмальном геле.

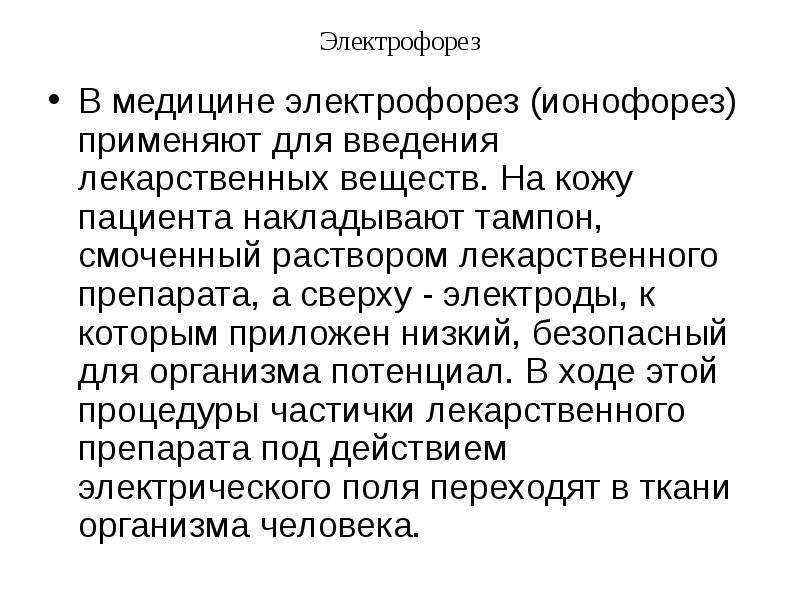

Слайд 12


Электрофорез В медицине электрофорез (ионофорез) применяют для введения лекарственных веществ. На кожу пациента накладывают тампон, смоченный раствором лекарственного препарата, а сверху - электроды, к которым приложен низкий, безопасный для организма потенциал. В ходе этой процедуры частички лекарственного препарата под действием электрического поля переходят в ткани организма человека.
Описание слайда:
Электрофорез В медицине электрофорез (ионофорез) применяют для введения лекарственных веществ. На кожу пациента накладывают тампон, смоченный раствором лекарственного препарата, а сверху - электроды, к которым приложен низкий, безопасный для организма потенциал. В ходе этой процедуры частички лекарственного препарата под действием электрического поля переходят в ткани организма человека.

Слайд 13


Электрофорез В последнее время разрабатываются и внедряются в практику различные виды электрофореза - иммунофорез, диск-электрофорез, изотахофорез и т.д. Эти разновидности электрофореза помогают решать многие медико-фармацевтические задачи как препаративного, так и аналитического характера.
Описание слайда:
Электрофорез В последнее время разрабатываются и внедряются в практику различные виды электрофореза - иммунофорез, диск-электрофорез, изотахофорез и т.д. Эти разновидности электрофореза помогают решать многие медико-фармацевтические задачи как препаративного, так и аналитического характера.

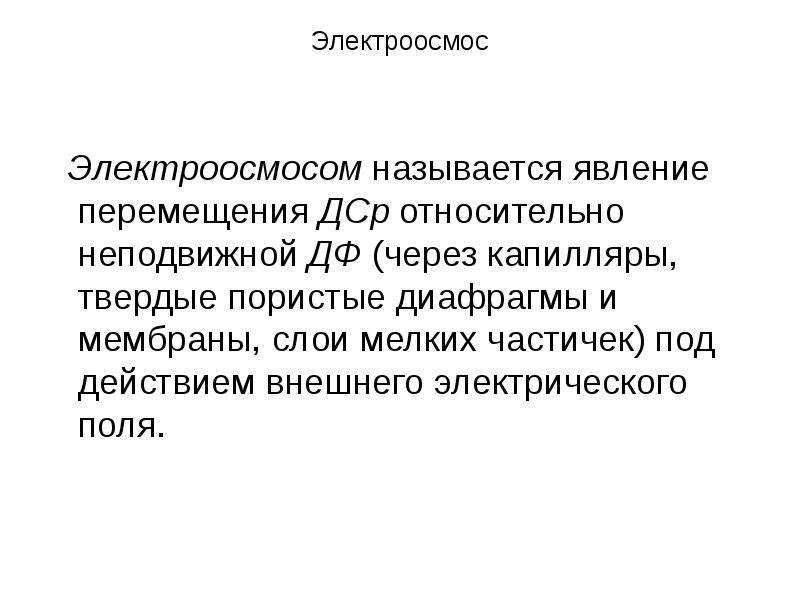

Слайд 14


Электроосмос Электроосмосом называется явление перемещения ДСр относительно неподвижной ДФ (через капилляры, твердые пористые диафрагмы и мембраны, слои мелких частичек) под действием внешнего электрического поля.
Описание слайда:
Электроосмос Электроосмосом называется явление перемещения ДСр относительно неподвижной ДФ (через капилляры, твердые пористые диафрагмы и мембраны, слои мелких частичек) под действием внешнего электрического поля.

Слайд 15


Электроосмос Этот процесс также был открыт Ф.Ф.Рейсе, который изучая процесс электролиза воды, попытался разделить продукты электролиза. С этой целью он заполнил среднюю часть U-образной трубки электролизера толченым кварцем, т.е. создал капиллярно-пористую перегородку и подал на электроды постоянное внешнее напряжение. Он обнаружил, что вода перемещается в сторону отрицательного электрода.
Описание слайда:
Электроосмос Этот процесс также был открыт Ф.Ф.Рейсе, который изучая процесс электролиза воды, попытался разделить продукты электролиза. С этой целью он заполнил среднюю часть U-образной трубки электролизера толченым кварцем, т.е. создал капиллярно-пористую перегородку и подал на электроды постоянное внешнее напряжение. Он обнаружил, что вода перемещается в сторону отрицательного электрода.

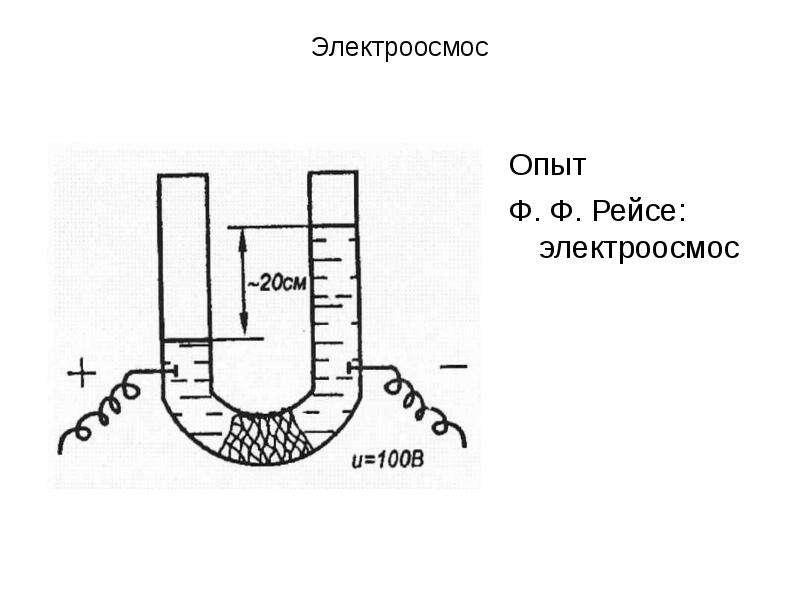

Слайд 16


Электроосмос Опыт Ф. Ф. Рейсе: электроосмос
Описание слайда:
Электроосмос Опыт Ф. Ф. Рейсе: электроосмос

Слайд 17


Электроосмос При разности потенциалов на электродах в 100 В, разность уровней воды в коленах трубки составляла примерно 20 см. Поскольку в отсутствие капиллярно-пористой перегородки движения воды не наблюдалось, последовал вывод, что вода при контакте с кварцем приобретает положительный заряд.
Описание слайда:
Электроосмос При разности потенциалов на электродах в 100 В, разность уровней воды в коленах трубки составляла примерно 20 см. Поскольку в отсутствие капиллярно-пористой перегородки движения воды не наблюдалось, последовал вывод, что вода при контакте с кварцем приобретает положительный заряд.

Слайд 18


Электроосмос Механизм электроосмоса заключается в следующем. Нерастворимый материал мембраны при контакте с жидкостью (водой) диссоциирует с поверхности, отщепляя в жидкость те или другие ионы. Возникает ДЭС, внутренняя обкладка которого входит в состав твердой фазы, а противоионы диффузно располагаются в жидкости. При включении постоянного электрического тока противоионы диффузного слоя перемещаются к электроду соответствующего знака.
Описание слайда:
Электроосмос Механизм электроосмоса заключается в следующем. Нерастворимый материал мембраны при контакте с жидкостью (водой) диссоциирует с поверхности, отщепляя в жидкость те или другие ионы. Возникает ДЭС, внутренняя обкладка которого входит в состав твердой фазы, а противоионы диффузно располагаются в жидкости. При включении постоянного электрического тока противоионы диффузного слоя перемещаются к электроду соответствующего знака.

Слайд 19


Электроосмос Так как ионы в воде всегда гидратированы, то при движении иона с ним увлекается определенный объем дисперсионной среды за счет сил молекулярного трения (вязкости) между гидратной оболочкой иона и окружающей жидкостью. Очевидно, что чем больше толщина диффузного слоя и меньше площадь поперечного сечения капилляра или поры мембраны, тем сильнее проявляется электроосмотический перенос жидкости.
Описание слайда:
Электроосмос Так как ионы в воде всегда гидратированы, то при движении иона с ним увлекается определенный объем дисперсионной среды за счет сил молекулярного трения (вязкости) между гидратной оболочкой иона и окружающей жидкостью. Очевидно, что чем больше толщина диффузного слоя и меньше площадь поперечного сечения капилляра или поры мембраны, тем сильнее проявляется электроосмотический перенос жидкости.

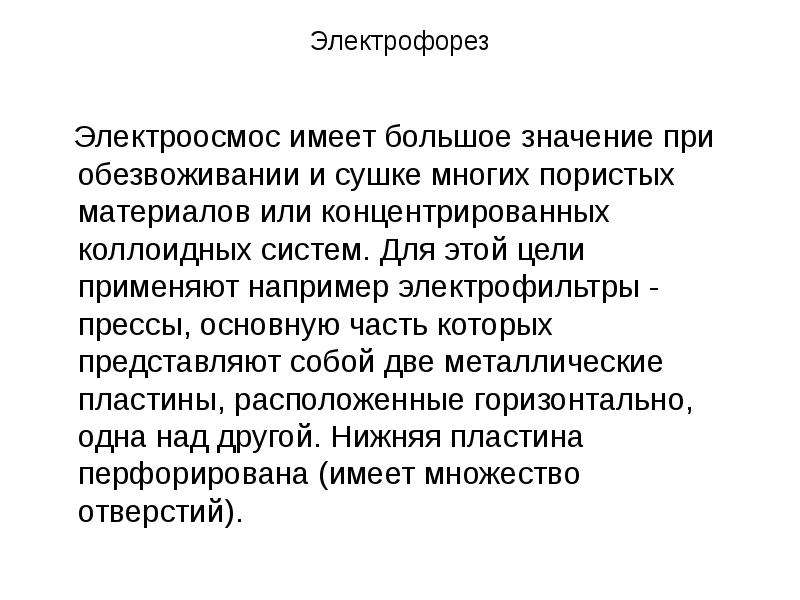

Слайд 20


Электрофорез Электроосмос имеет большое значение при обезвоживании и сушке многих пористых материалов или концентрированных коллоидных систем. Для этой цели применяют например электрофильтры - прессы, основную часть которых представляют собой две металлические пластины, расположенные горизонтально, одна над другой. Нижняя пластина перфорирована (имеет множество отверстий).
Описание слайда:
Электрофорез Электроосмос имеет большое значение при обезвоживании и сушке многих пористых материалов или концентрированных коллоидных систем. Для этой цели применяют например электрофильтры - прессы, основную часть которых представляют собой две металлические пластины, расположенные горизонтально, одна над другой. Нижняя пластина перфорирована (имеет множество отверстий).

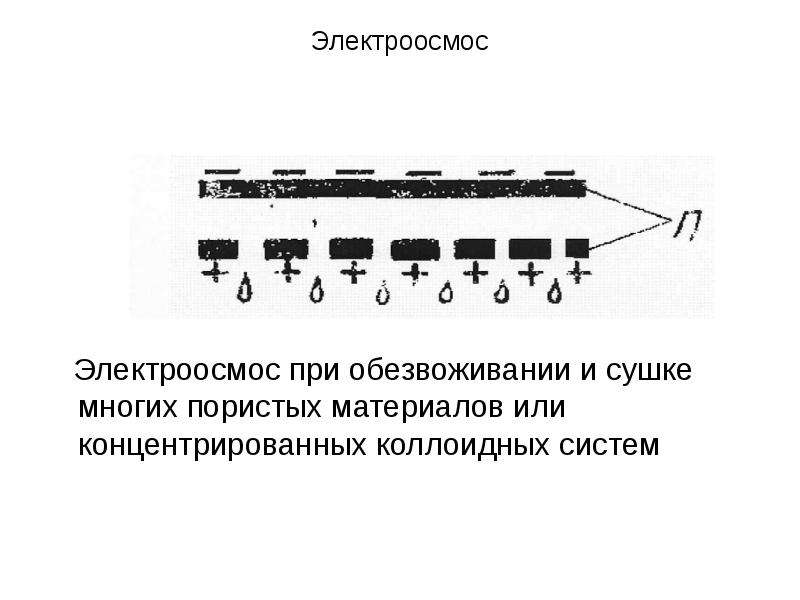

Слайд 21


Электроосмос Электроосмос при обезвоживании и сушке многих пористых материалов или концентрированных коллоидных систем
Описание слайда:
Электроосмос Электроосмос при обезвоживании и сушке многих пористых материалов или концентрированных коллоидных систем

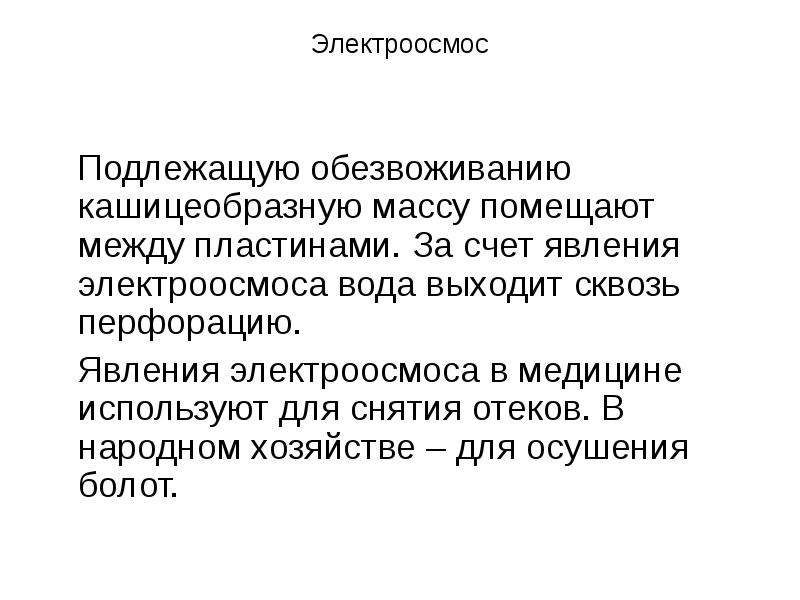

Слайд 22


Электроосмос Подлежащую обезвоживанию кашицеобразную массу помещают между пластинами. За счет явления электроосмоса вода выходит сквозь перфорацию. Явления электроосмоса в медицине используют для снятия отеков. В народном хозяйстве – для осушения болот.
Описание слайда:
Электроосмос Подлежащую обезвоживанию кашицеобразную массу помещают между пластинами. За счет явления электроосмоса вода выходит сквозь перфорацию. Явления электроосмоса в медицине используют для снятия отеков. В народном хозяйстве – для осушения болот.
