Вы можете ознакомиться и скачать презентацию на тему Электрохимическая коррозии. Катодные процессы электрохимической коррозии. Доклад-сообщение содержит 30 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

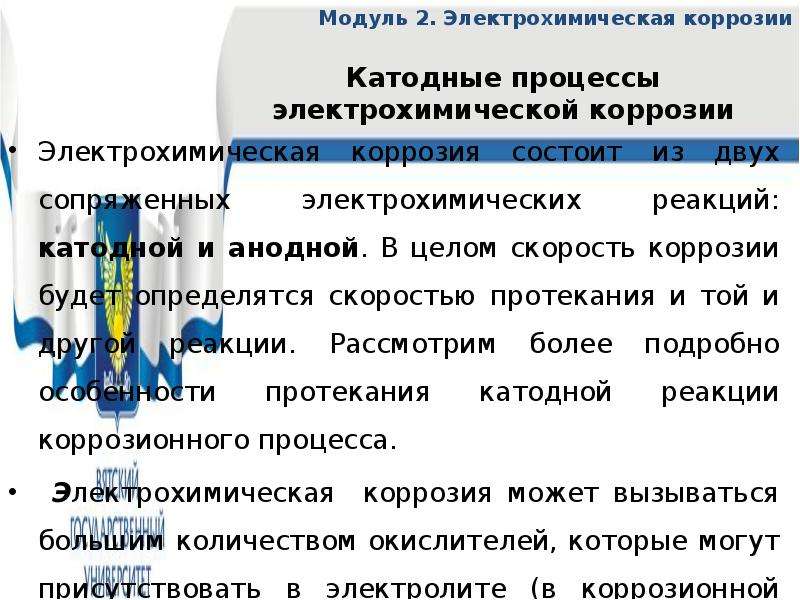

Электрохимическая коррозия состоит из двух сопряженных электрохимических реакций: катодной и анодной. В целом скорость коррозии будет определятся скоростью протекания и той и другой реакции. Рассмотрим более подробно особенности протекания катодной реакции коррозионного процесса. Электрохимическая коррозия состоит из двух сопряженных электрохимических реакций: катодной и анодной. В целом скорость коррозии будет определятся скоростью протекания и той и другой реакции. Рассмотрим более подробно особенности протекания катодной реакции коррозионного процесса. Электрохимическая коррозия может вызываться большим количеством окислителей, которые могут присутствовать в электролите (в коррозионной среде). Все окислители можно разделить на 5 групп:

Слайд 3

Описание слайда:

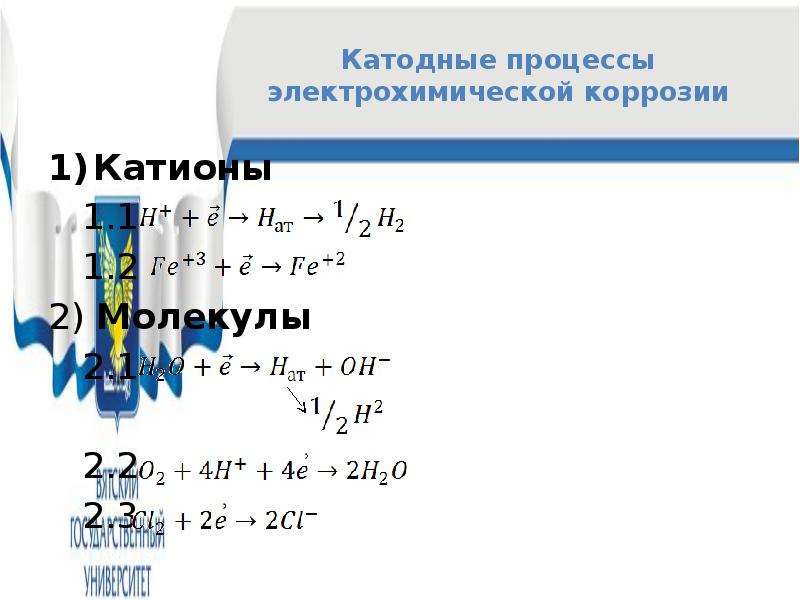

Катодные процессы электрохимической коррозии Катионы 1.1 1.2 2) Молекулы 2.1 2.2 2.3

Слайд 4

Описание слайда:

Катодные процессы электрохимической коррозии 3) Анионы 3.1. 3.2. 3.3. 3.4. 4) Оксиды и гидрооксиды 4.1.

Слайд 5

Описание слайда:

Катодные процессы электрохимической коррозии 5) Восстановление органических соединений: Из всех перечисленных окислителей можно выделить два главных окислителя: 1) или 2) Растворенный в коррозионной среде

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Термодинамика коррозии с водородной деполяризацией

Слайд 9

Описание слайда:

Коррозия с водородной деполяризацией На диаграмме устойчивости воды зона коррозии с водородной деполяризацией будет ниже линии равновесного водородного электрода электрода, где 1,23 0 0,2 -0,828 0 14 рН

Слайд 10

Описание слайда:

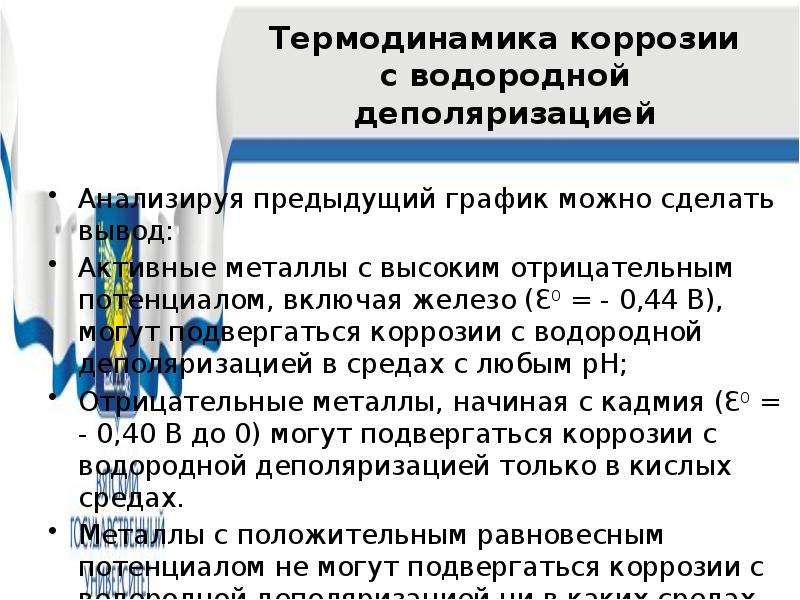

Термодинамика коррозии с водородной деполяризацией Анализируя предыдущий график можно сделать вывод: Активные металлы с высоким отрицательным потенциалом, включая железо (Ɛ0 = - 0,44 В), могут подвергаться коррозии с водородной деполяризацией в средах с любым рН; Отрицательные металлы, начиная с кадмия (Ɛ0 = - 0,40 В до 0) могут подвергаться коррозии с водородной деполяризацией только в кислых средах. Металлы с положительным равновесным потенциалом не могут подвергаться коррозии с водородной деполяризацией ни в каких средах.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

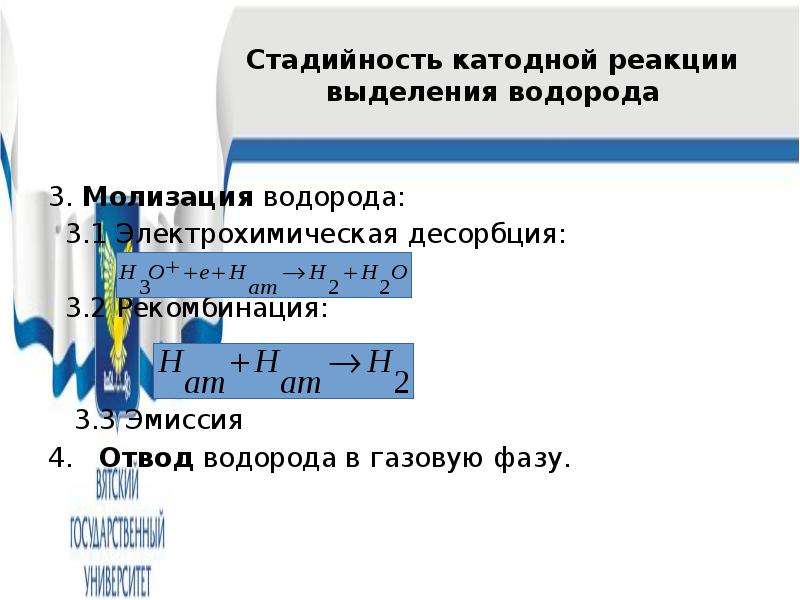

Стадийность катодной реакции выделения водорода 3. Молизация водорода: 3.1 Электрохимическая десорбция: 3.2 Рекомбинация: 3.3 Эмиссия 4. Отвод водорода в газовую фазу.

Слайд 13

Описание слайда:

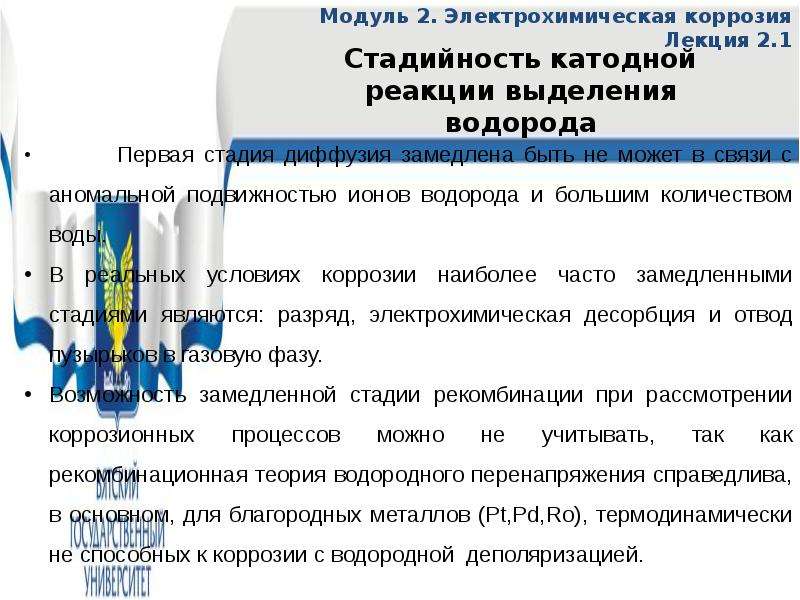

Стадийность катодной реакции выделения водорода

Слайд 14

Описание слайда:

Скорость выделения водорода Согласно теории замедленного разряда скорость выделения водорода определяется уравнением: Где K – константа скорости реакции, a – активность ионов гидроксония, Где ŋ – перенапряжение выделения водорода.

Слайд 15

Описание слайда:

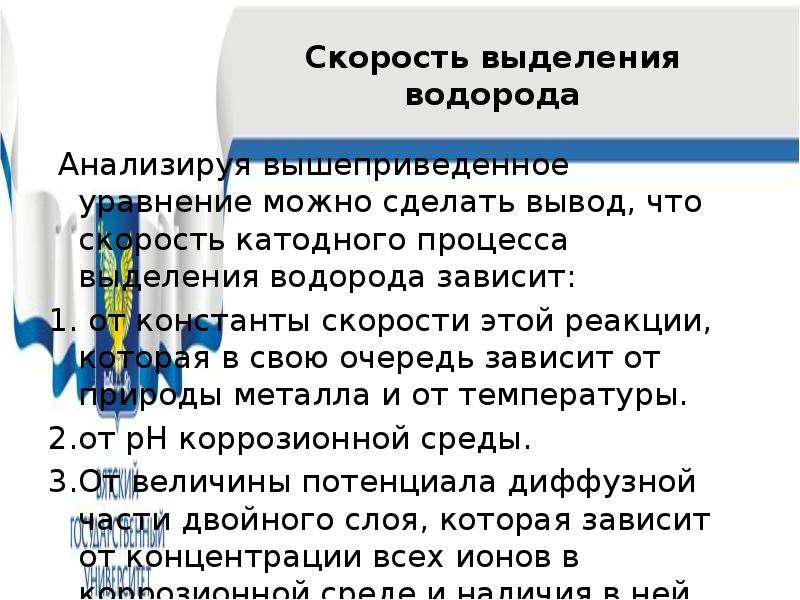

Скорость выделения водорода Анализируя вышеприведенное уравнение можно сделать вывод, что скорость катодного процесса выделения водорода зависит: от константы скорости этой реакции, которая в свою очередь зависит от природы металла и от температуры. от рН коррозионной среды. От величины потенциала диффузной части двойного слоя, которая зависит от концентрации всех ионов в коррозионной среде и наличия в ней ПАВ.

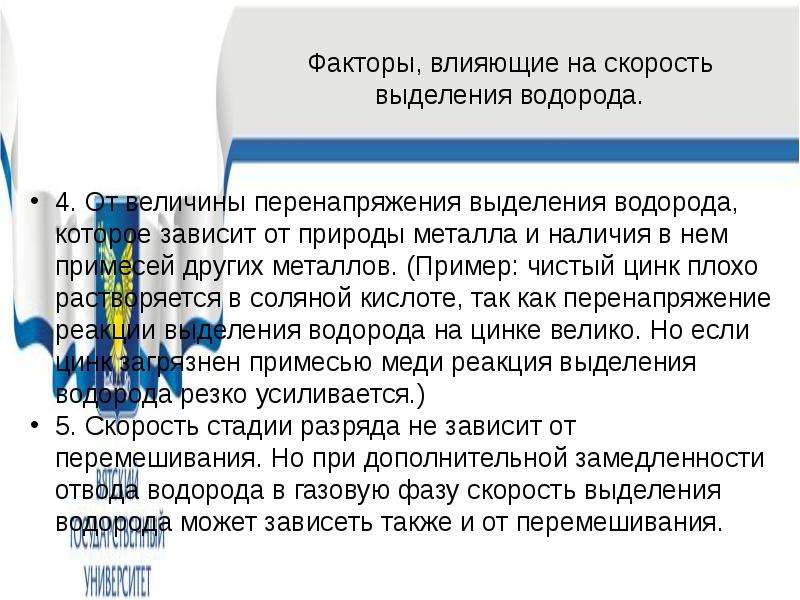

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Коррозия с кислородной деполяризацией Для реакции O2 + 4Н+ + 4е → 2H2O Равновесный потенциал кислородного электрода в соответствии с уравнение Нернста запишется: - зависит от активности ионов водорода, от рН коррозионной среды и от парциального давления кислорода в газовой фазе.

Слайд 21

Описание слайда:

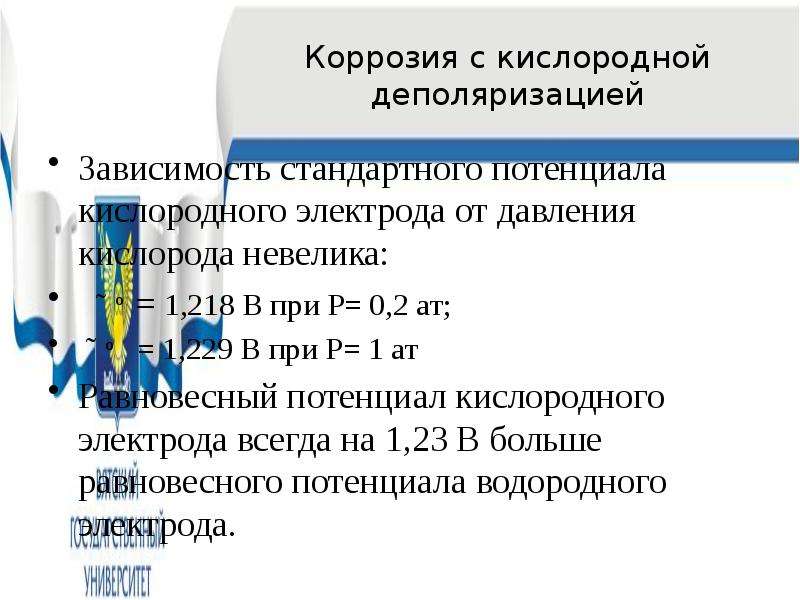

Коррозия с кислородной деполяризацией Зависимость стандартного потенциала кислородного электрода от давления кислорода невелика: Ɛо = 1,218 В при Р= 0,2 ат; Ɛо = 1,229 В при Р= 1 ат Равновесный потенциал кислородного электрода всегда на 1,23 В больше равновесного потенциала водородного электрода.

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Коррозия с кислородной деполяризацией На диаграмме устойчивости воды зона коррозии с кислородной деполяризацией будет ниже линии равновесного кислородного электрода, где 1,23 0,2 0 -0,828 0 14 рН

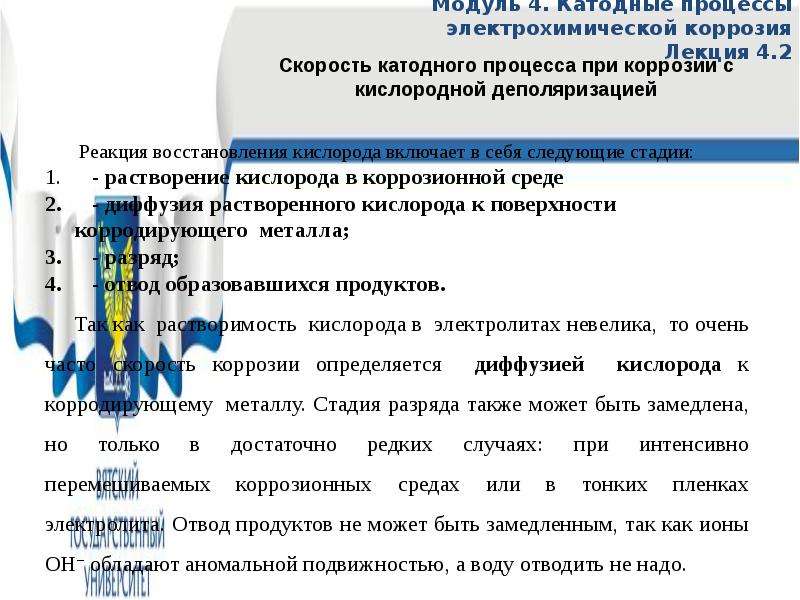

Слайд 24

Описание слайда:

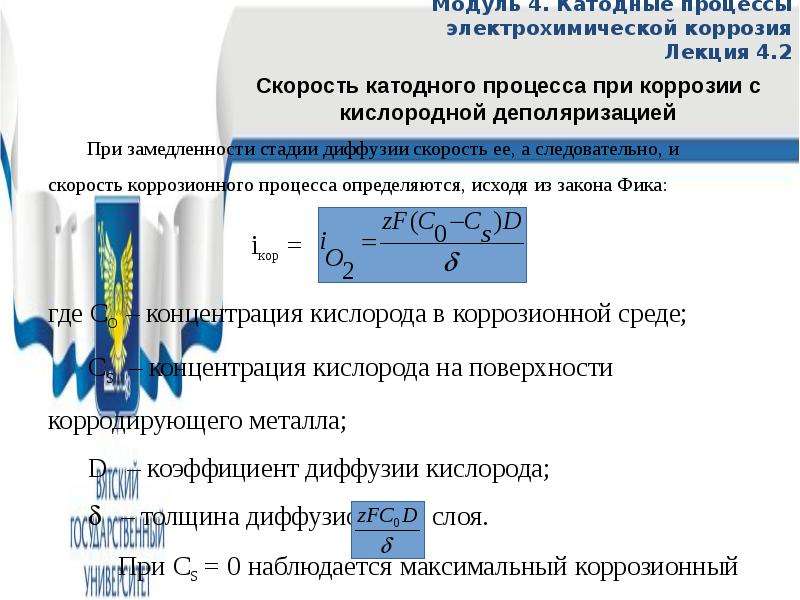

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

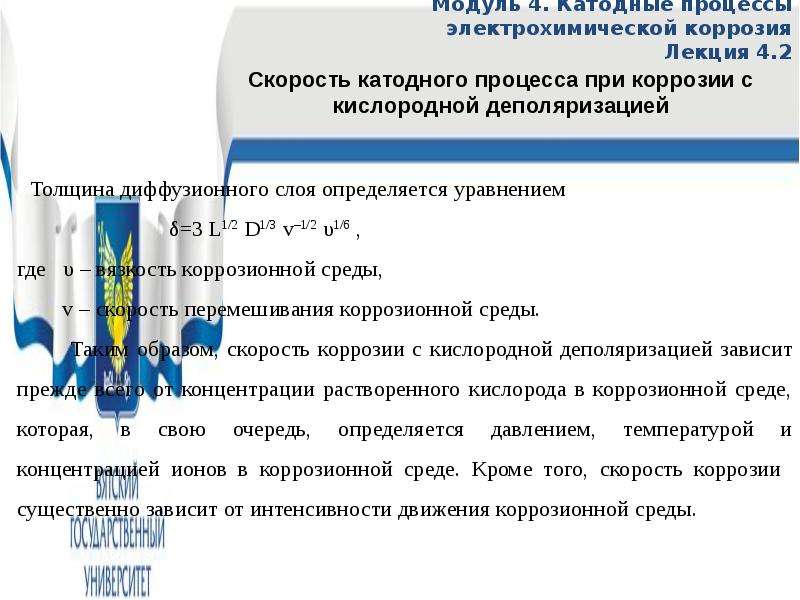

Факторы влияющие на коррозию с кислородной деполяризацией Скорость коррозии с кислородной деполяризацией зависит прежде всего от: концентрации растворенного кислорода в коррозионной среде Со, которая, в свою очередь, определяется давлением кислорода в газовой фазе (Р), температурой, и концентрацией ионов в коррозионной среде . коэффициента диффузии кислорода в коррозионной среде, который зависит от температуры. вязкости коррозионной среды; интенсивности движения коррозионной среды(δ).

Слайд 27

Описание слайда:

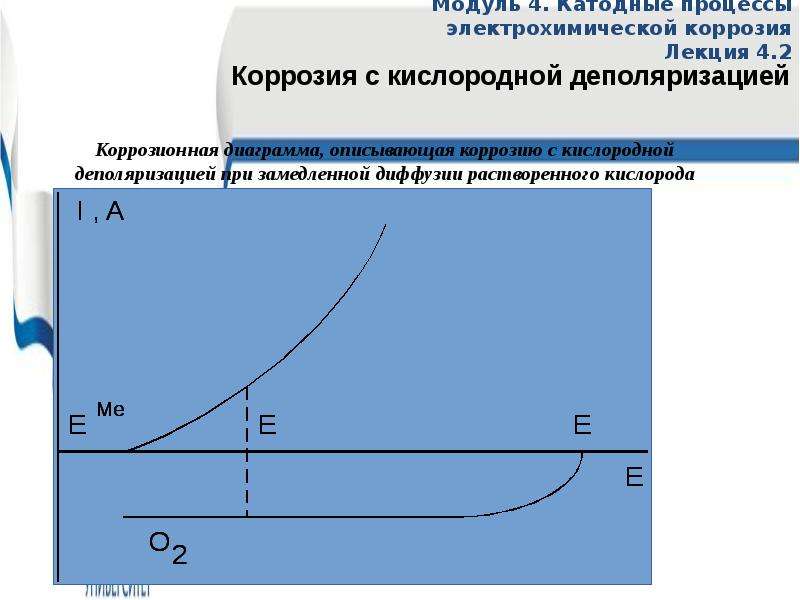

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

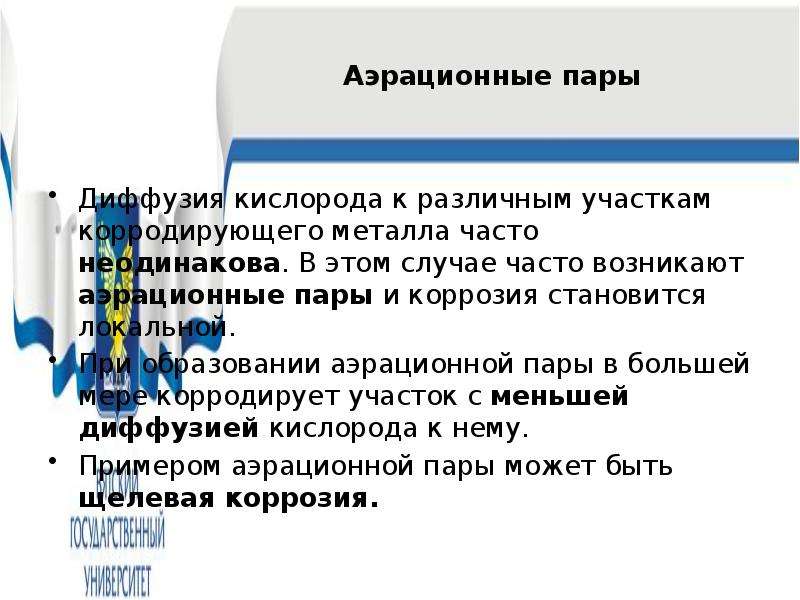

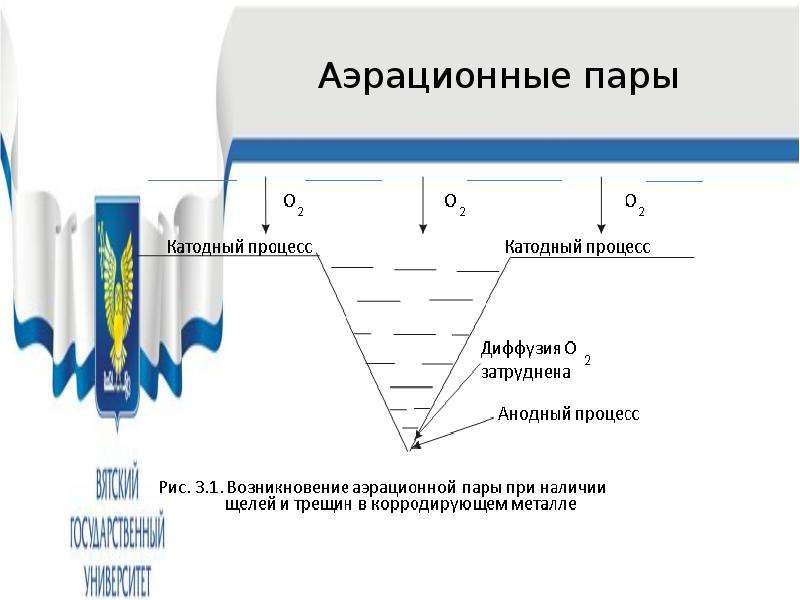

Аэрационные пары Диффузия кислорода к различным участкам корродирующего металла часто неодинакова. В этом случае часто возникают аэрационные пары и коррозия становится локальной. При образовании аэрационной пары в большей мере корродирует участок с меньшей диффузией кислорода к нему. Примером аэрационной пары может быть щелевая коррозия.
