Вы можете ознакомиться и скачать презентацию на тему Энергетическое топливо и его классификация. Доклад-сообщение содержит 109 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Энергетическое топливо и его классификация

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

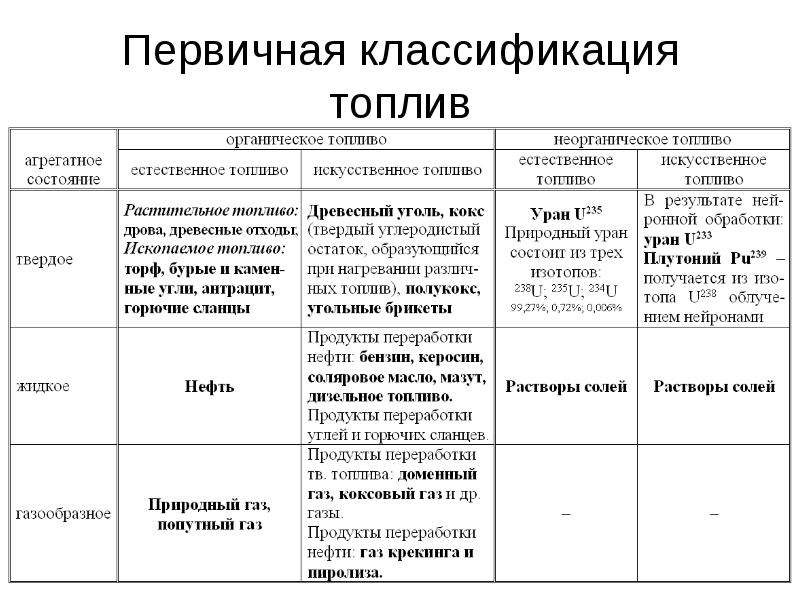

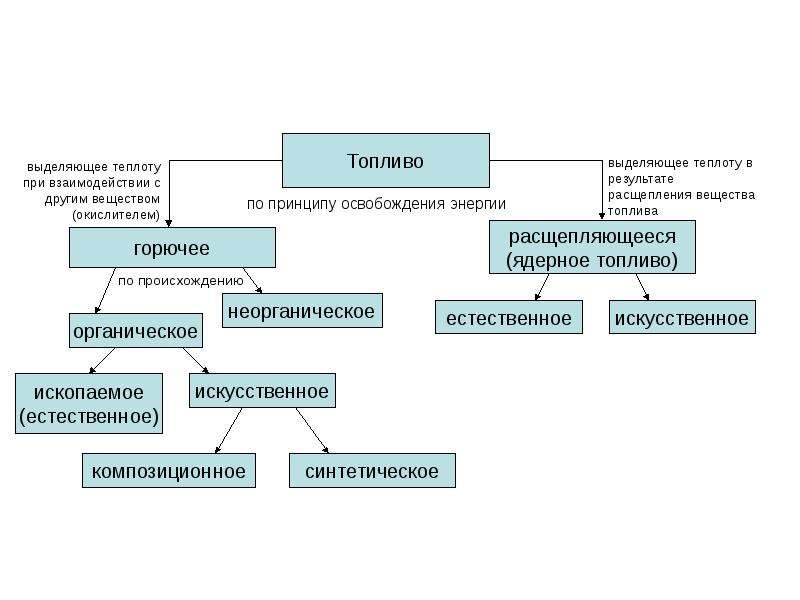

Первичная классификация топлив

Слайд 4

Описание слайда:

Энергетическое топливо Энергетическое топливо Э н е р г е т и ч е с к и м топливом называют горючие вещества, которые экономически целесообразно использовать для получения в промышленных целях больших количеств тепла. Местное топливо М е с т н ы е топлива нецелесообразно транспортировать на дальние расстояния из-за высокой забалластированности (большое содержание влаги и минеральных примесей), т.е. их выгоднее использовать вблизи места добычи.

Слайд 5

Описание слайда:

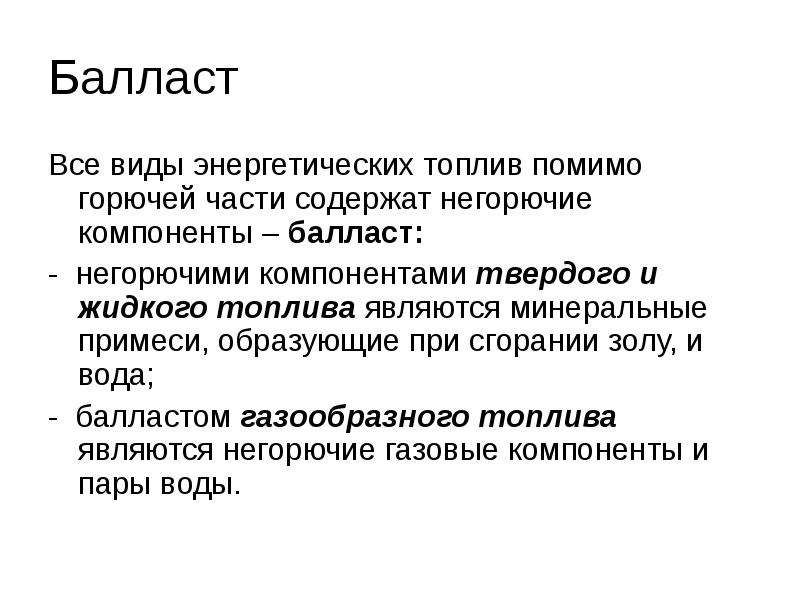

Балласт Все виды энергетических топлив помимо горючей части содержат негорючие компоненты – балласт: - негорючими компонентами твердого и жидкого топлива являются минеральные примеси, образующие при сгорании золу, и вода; - балластом газообразного топлива являются негорючие газовые компоненты и пары воды.

Слайд 6

Описание слайда:

Месторождения углей располагаются группами, образуя бассейны Кузнецкий бассейн находится на территории Кемеровской области. Запасы - 725 млрд. т. Печорский бассейн находится на территории республики Коми за Полярным кругом. Запасы - 240 млрд. т. Восточное крыло Донбасса находится в Ростовской области. Запасы составляют 40 млрд. т. Южно-Якутский бассейн осваивается с 1980-х годов. Канско-Ачинский буроугольный бассейн. Запасы - 600 млрд. т - основа энергетики Восточной части России. Подмосковный буроугольный бассейн находится на территории Смоленской, Тульской, Калужской областей. Запасы угля практически исчерпаны. Бассейн Кизел находится на Урале в Пермской области. Уголь забалластированный, невысокого качества. Челябинский буроугольный бассейн в районе г. Копейска. Иркутский бассейн. Запасы каменных и бурых углей составляют более 30 млрд. т. Райчихинский буроугольный бассейн на Дальнем Востоке расположен у г. Благовещенска. Бурейский бассейн в Хабаровском крае. Каменный уголь. Бассейн Сучан у г. Партизанск. Каменный уголь. Буроугольный бассейн Артем в Приморском крае. Южно-Сахалинский бассейн. Каменный уголь.

Слайд 7

Описание слайда:

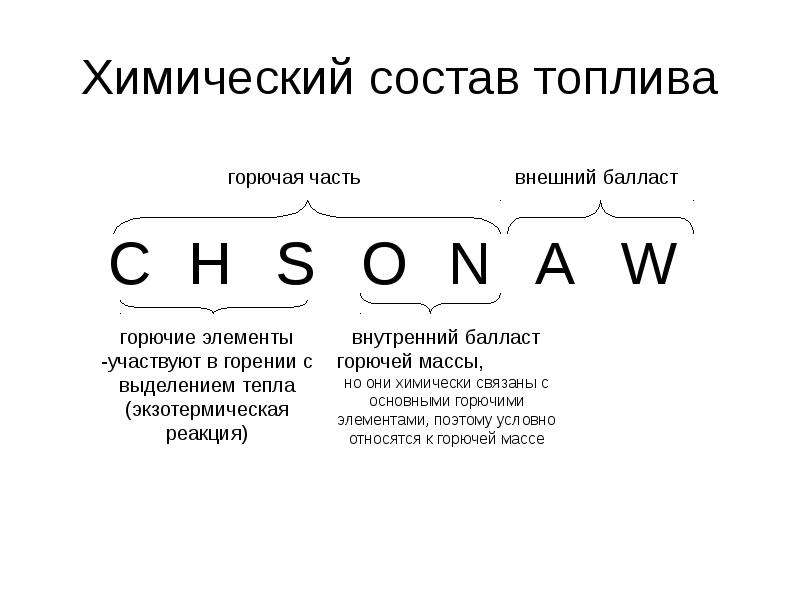

Химический состав топлива

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Расчетные массы топлива и пересчет характеристик с одной массы на другую рабочая масса (обозначаемой индексом ”r”) сухая масса (индекс ”d”) горючая (сухая беззольная) масса (индекс ”daf”)

Слайд 10

Описание слайда:

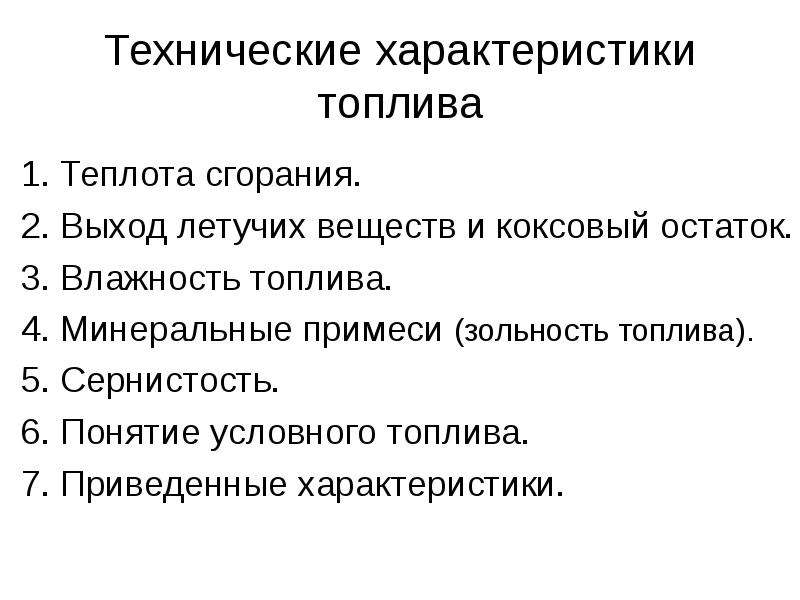

Технические характеристики топлива Теплота сгорания. Выход летучих веществ и коксовый остаток. Влажность топлива. Минеральные примеси (зольность топлива). Сернистость. Понятие условного топлива. Приведенные характеристики.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

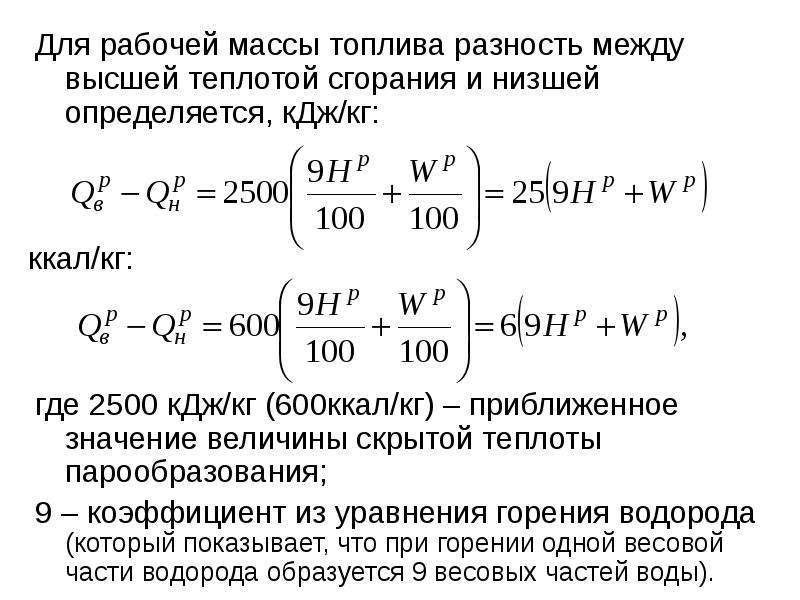

Для рабочей массы топлива разность между высшей теплотой сгорания и низшей определяется, кДж/кг: Для рабочей массы топлива разность между высшей теплотой сгорания и низшей определяется, кДж/кг:

Слайд 13

Описание слайда:

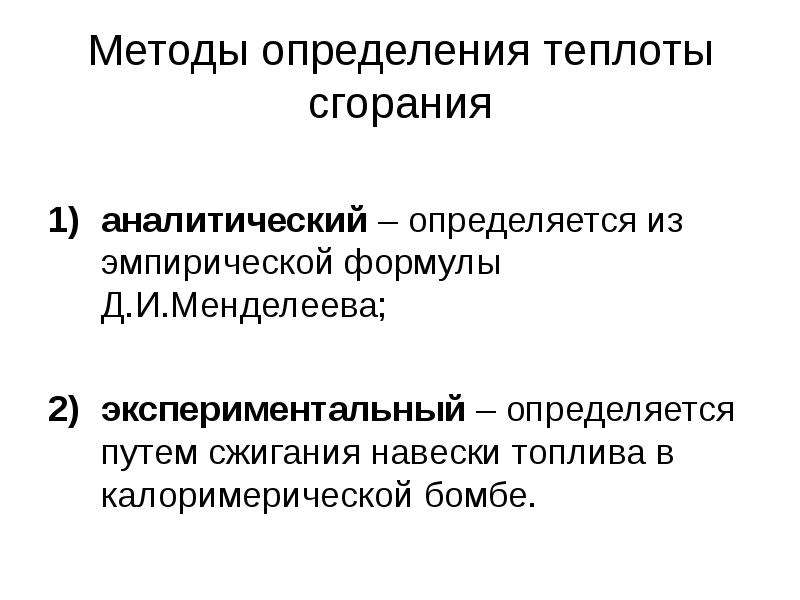

Методы определения теплоты сгорания аналитический – определяется из эмпирической формулы Д.И.Менделеева; экспериментальный – определяется путем сжигания навески топлива в калоримерической бомбе.

Слайд 14

Описание слайда:

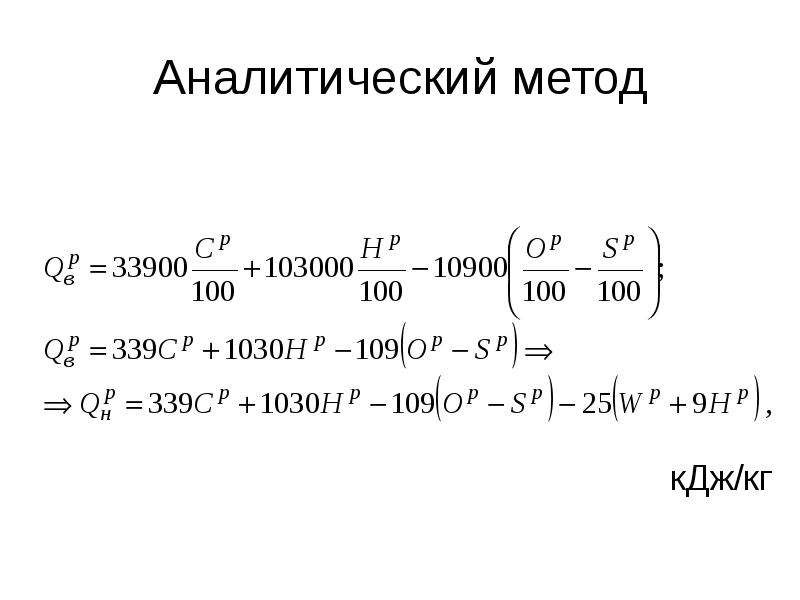

Аналитический метод кДж/кг

Слайд 15

Описание слайда:

Выход летучих веществ, Vdaf

Слайд 16

Описание слайда:

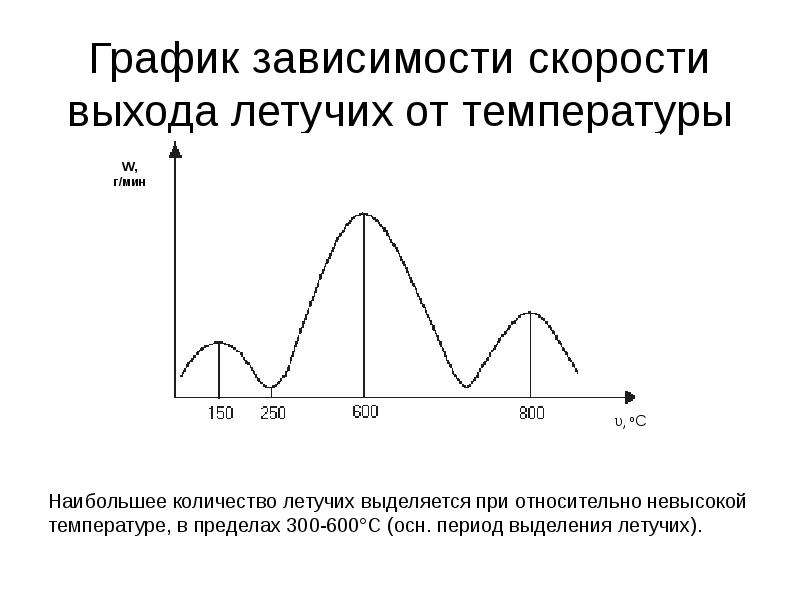

График зависимости скорости выхода летучих от температуры

Слайд 17

Описание слайда:

Все топлива подразделяются на: Все топлива подразделяются на:

Слайд 18

Описание слайда:

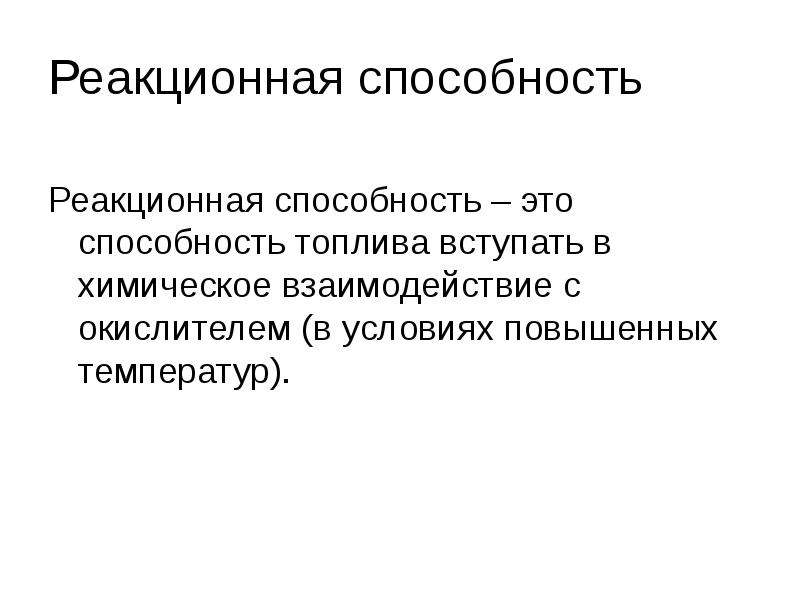

Реакционная способность Реакционная способность – это способность топлива вступать в химическое взаимодействие с окислителем (в условиях повышенных температур).

Слайд 19

Описание слайда:

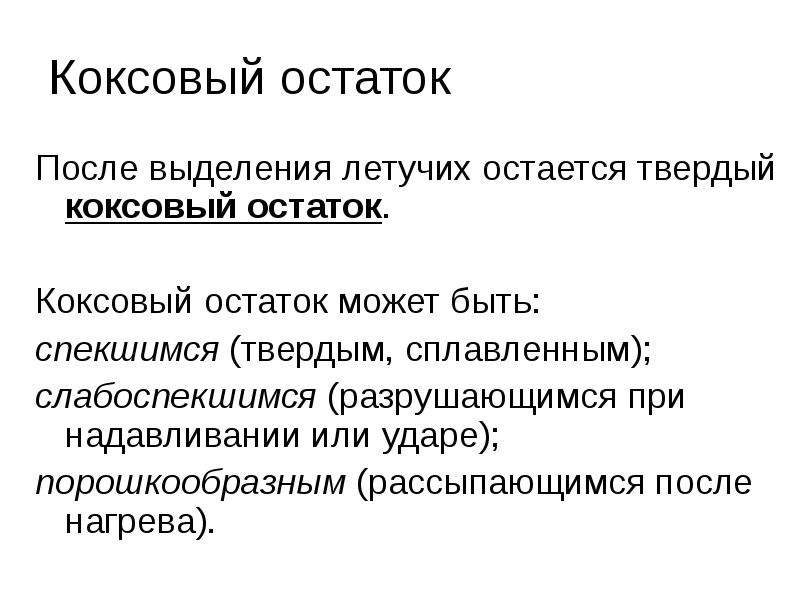

Коксовый остаток После выделения летучих остается твердый коксовый остаток. Коксовый остаток может быть: спекшимся (твердым, сплавленным); слабоспекшимся (разрушающимся при надавливании или ударе); порошкообразным (рассыпающимся после нагрева).

Слайд 20

Описание слайда:

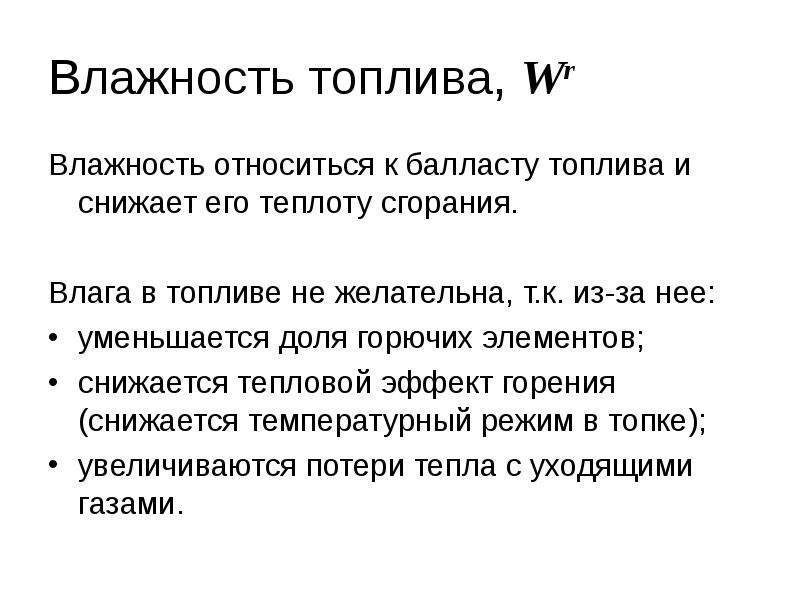

Влажность топлива, Wr Влажность относиться к балласту топлива и снижает его теплоту сгорания. Влага в топливе не желательна, т.к. из-за нее: уменьшается доля горючих элементов; снижается тепловой эффект горения (снижается температурный режим в топке); увеличиваются потери тепла с уходящими газами.

Слайд 21

Описание слайда:

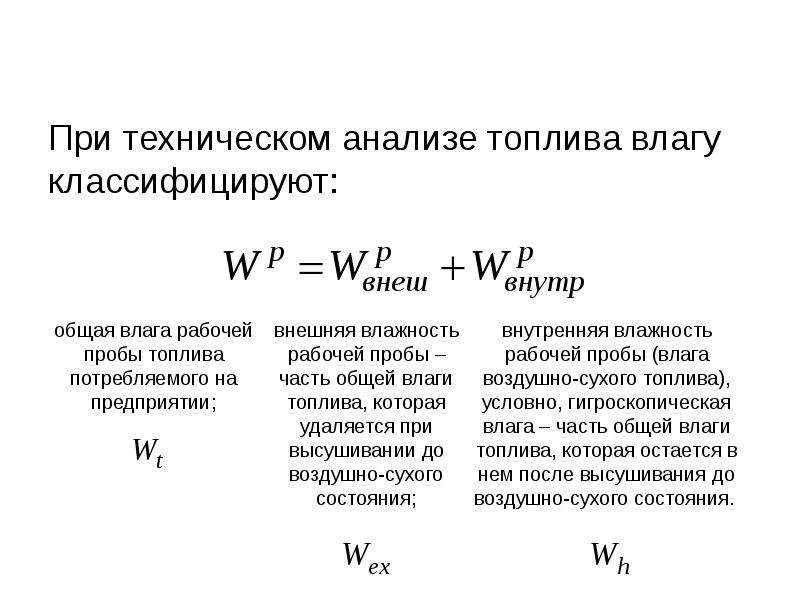

При техническом анализе топлива влагу классифицируют:

Слайд 22

Описание слайда:

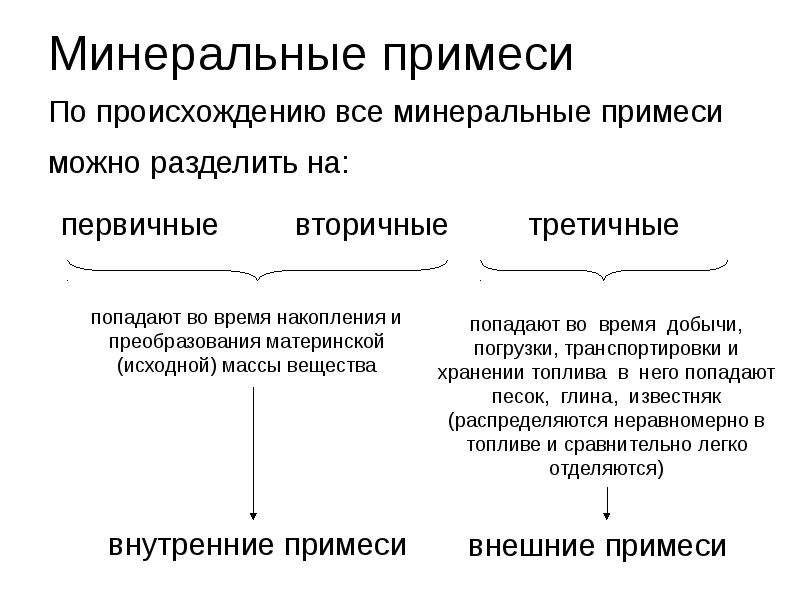

По происхождению все минеральные примеси можно разделить на:

Слайд 23

Описание слайда:

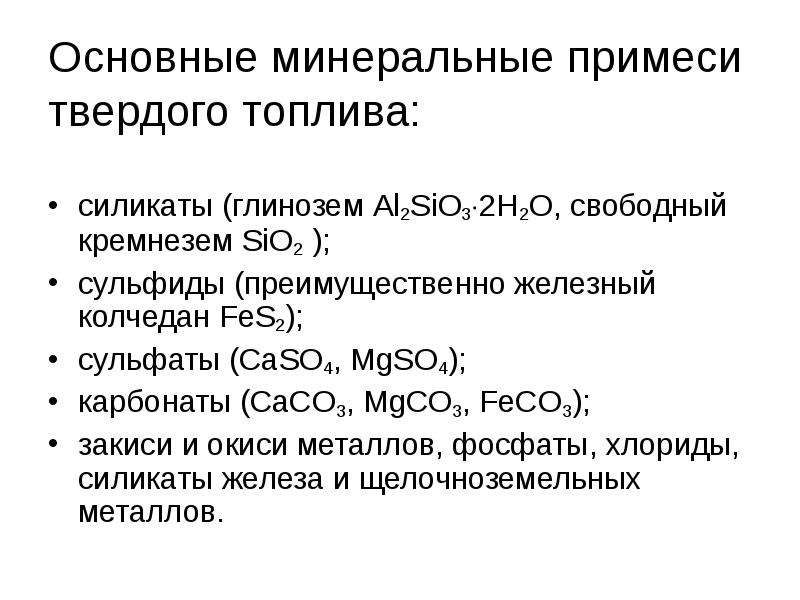

Основные минеральные примеси твердого топлива: силикаты (глинозем Аl2SiO32H2O, свободный кремнезем SiO2 ); сульфиды (преимущественно железный колчедан FeS2); сульфаты (CaSO4, MgSO4); карбонаты (CaCO3, MgCO3, FeCO3); закиси и окиси металлов, фосфаты, хлориды, силикаты железа и щелочноземельных металлов.

Слайд 24

Описание слайда:

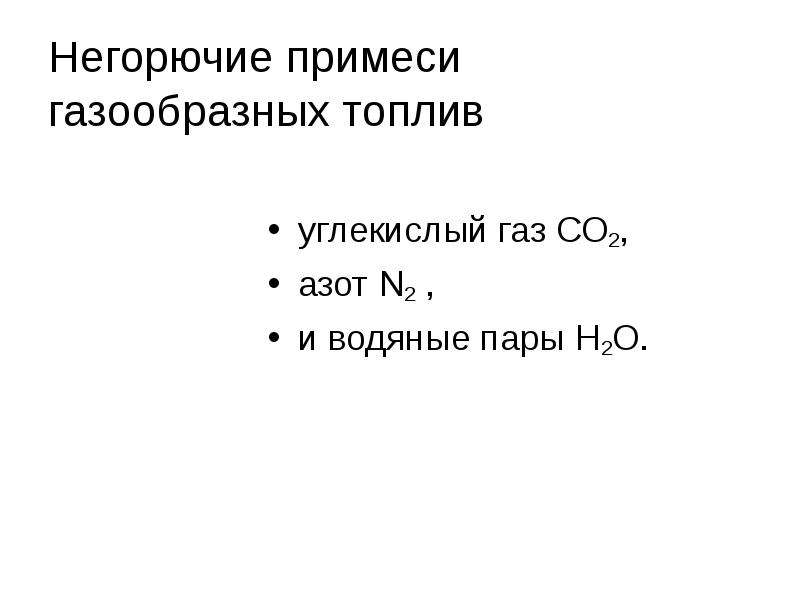

Негорючие примеси газообразных топлив углекислый газ СО2, азот N2 , и водяные пары Н2О.

Слайд 25

Описание слайда:

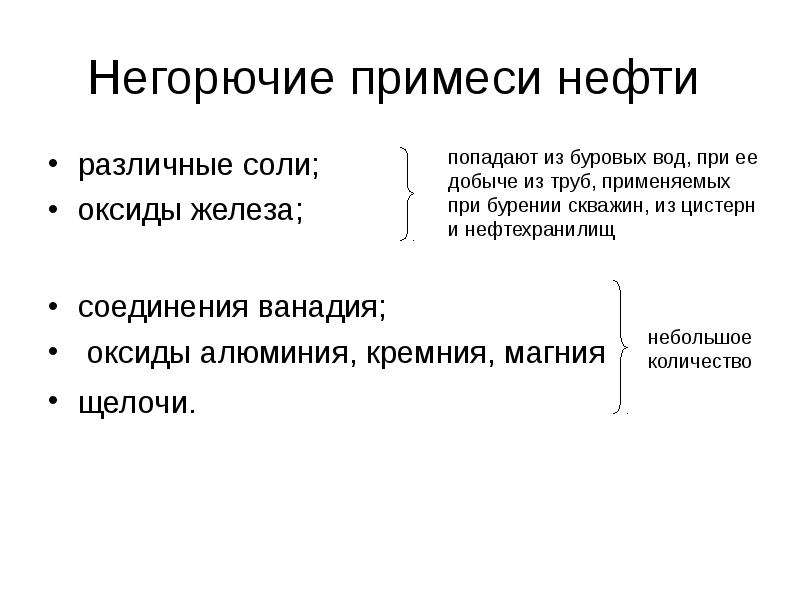

Негорючие примеси нефти различные соли; оксиды железа; соединения ванадия; оксиды алюминия, кремния, магния щелочи.

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

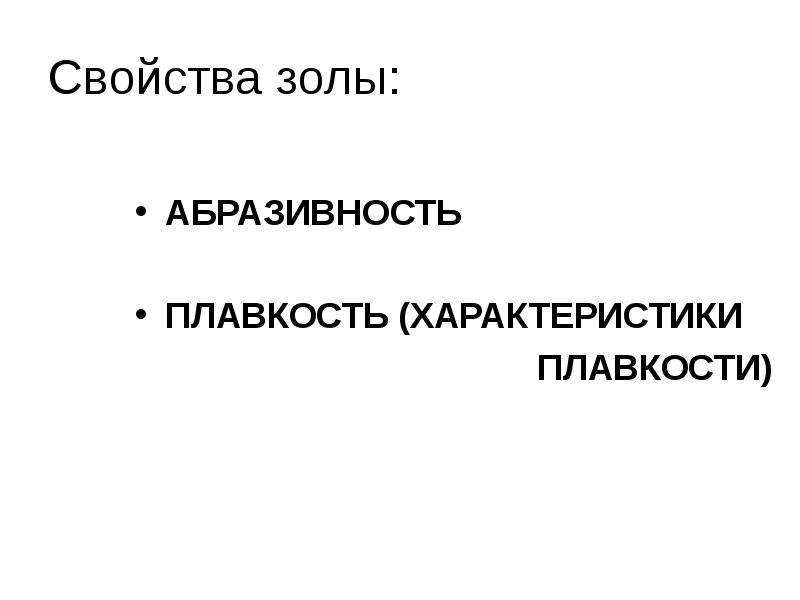

Свойства золы: АБРАЗИВНОСТЬ ПЛАВКОСТЬ (ХАРАКТЕРИСТИКИ ПЛАВКОСТИ)

Слайд 29

Описание слайда:

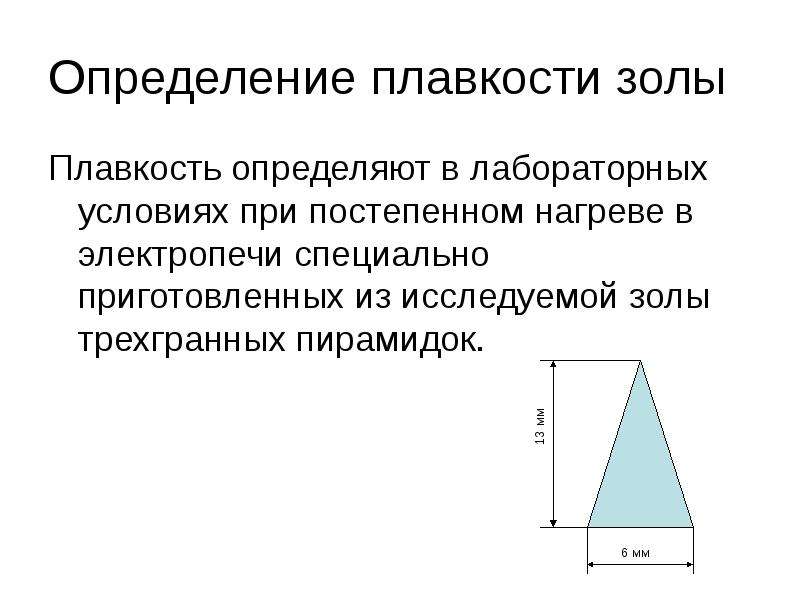

Определение плавкости золы Плавкость определяют в лабораторных условиях при постепенном нагреве в электропечи специально приготовленных из исследуемой золы трехгранных пирамидок.

Слайд 30

Описание слайда:

Изменение состояния золовой пирамидки

Слайд 31

Описание слайда:

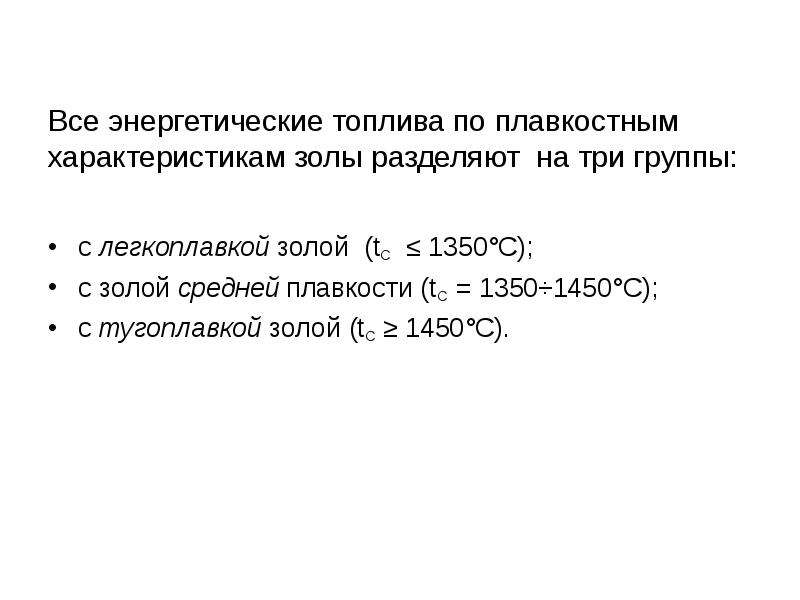

Все энергетические топлива по плавкостным характеристикам золы разделяют на три группы: с легкоплавкой золой (tC ≤ 1350°С); с золой средней плавкости (tC = 1350÷1450°С); с тугоплавкой золой (tC ≥ 1450°С).

Слайд 32

Описание слайда:

Условное топливо Теплота сгорания условного топлива: Qусл. = 7000 ккал/кг = 29310 кДж/кг

Слайд 33

Описание слайда:

Приведенные характеристики

Слайд 34

Описание слайда:

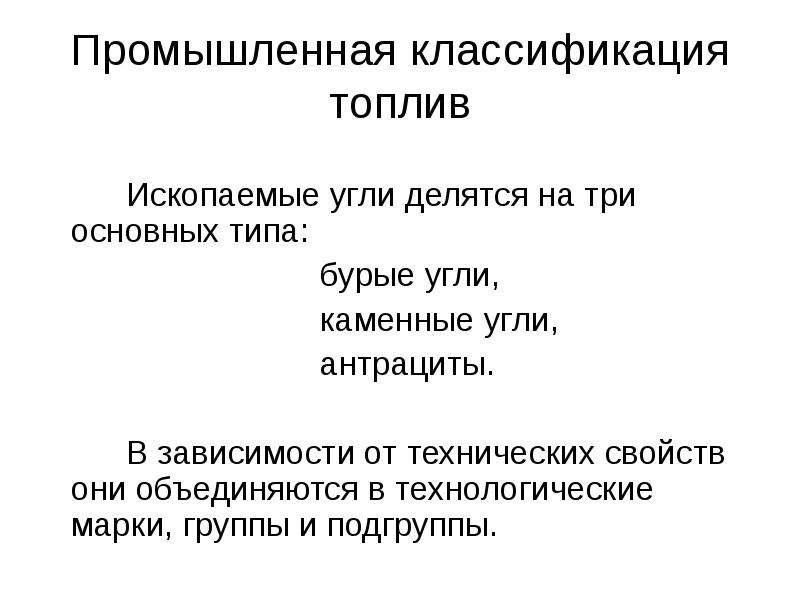

Промышленная классификация топлив Ископаемые угли делятся на три основных типа: бурые угли, каменные угли, антрациты. В зависимости от технических свойств они объединяются в технологические марки, группы и подгруппы.

Слайд 35

Описание слайда:

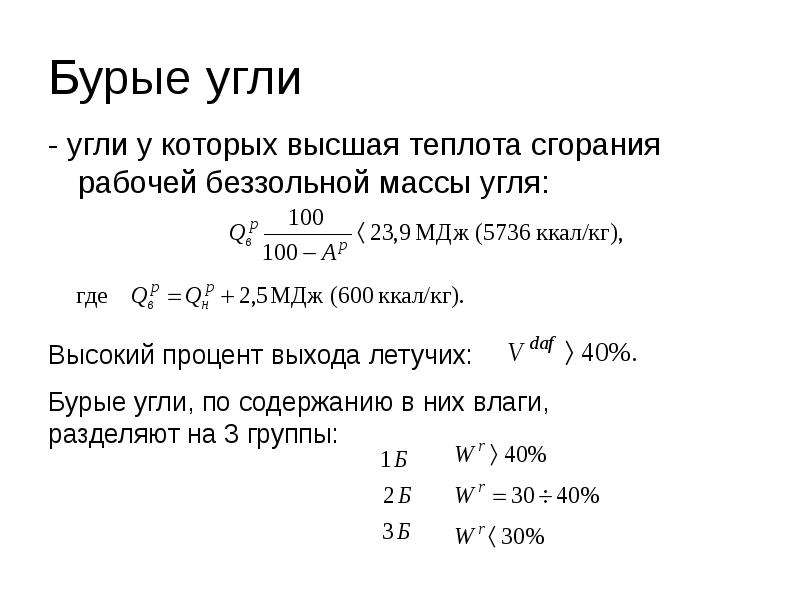

Бурые угли - угли у которых высшая теплота сгорания рабочей беззольной массы угля:

Слайд 36

Описание слайда:

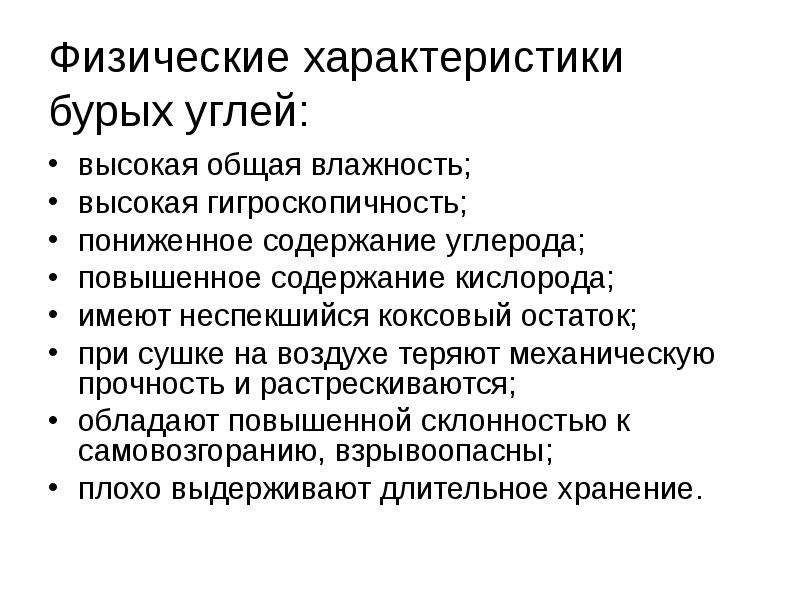

Физические характеристики бурых углей: высокая общая влажность; высокая гигроскопичность; пониженное содержание углерода; повышенное содержание кислорода; имеют неспекшийся коксовый остаток; при сушке на воздухе теряют механическую прочность и растрескиваются; обладают повышенной склонностью к самовозгоранию, взрывоопасны; плохо выдерживают длительное хранение.

Слайд 37

Описание слайда:

Каменные угли

Слайд 38

Описание слайда:

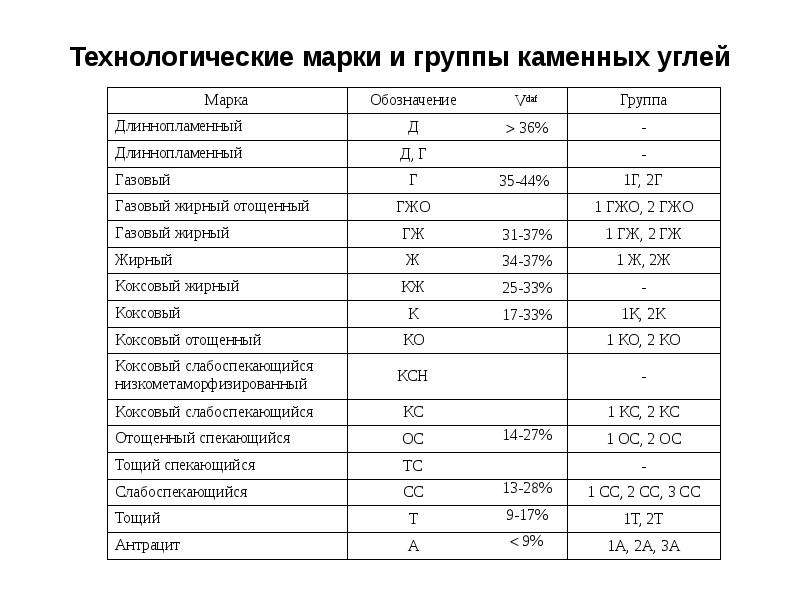

Технологические марки и группы каменных углей

Слайд 39

Описание слайда:

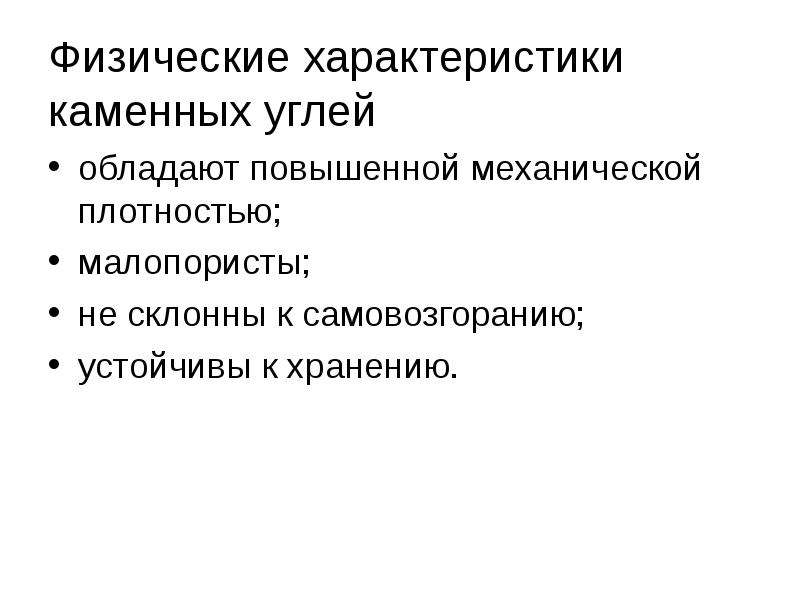

Физические характеристики каменных углей обладают повышенной механической плотностью; малопористы; не склонны к самовозгоранию; устойчивы к хранению.

Слайд 40

Описание слайда:

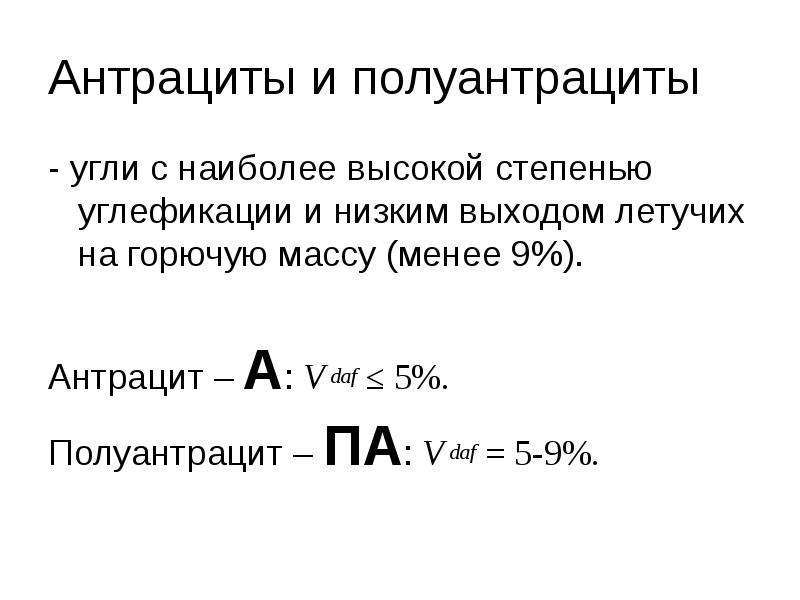

Антрациты и полуантрациты - угли с наиболее высокой степенью углефикации и низким выходом летучих на горючую массу (менее 9%). Антрацит – А: V daf ≤ 5%. Полуантрацит – ПА: V daf = 5-9%.

Слайд 41

Описание слайда:

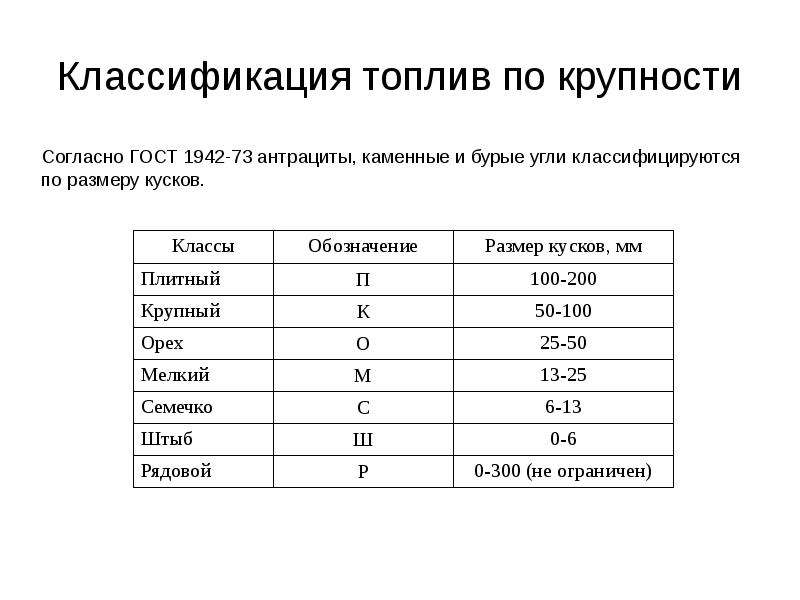

Классификация топлив по крупности

Слайд 42

Описание слайда:

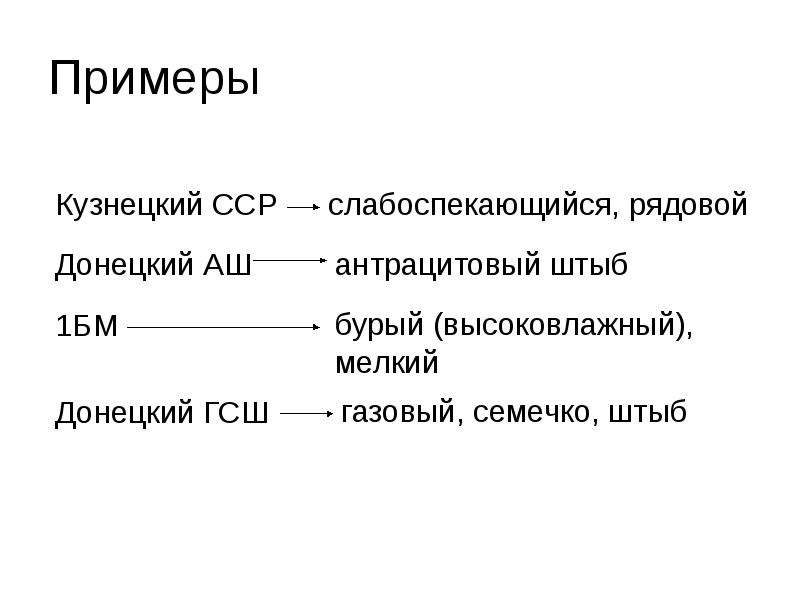

Примеры

Слайд 43

Описание слайда:

Мазут – остаточный продукт нефтепереработки. Марка топлива определяется предельной величиной вязкости при 80°C, составляющей: для мазута 40 – 8,0 градусов условной вязкости (°ВУ); для мазута 100 – 16,0 °ВУ.

Слайд 44

Описание слайда:

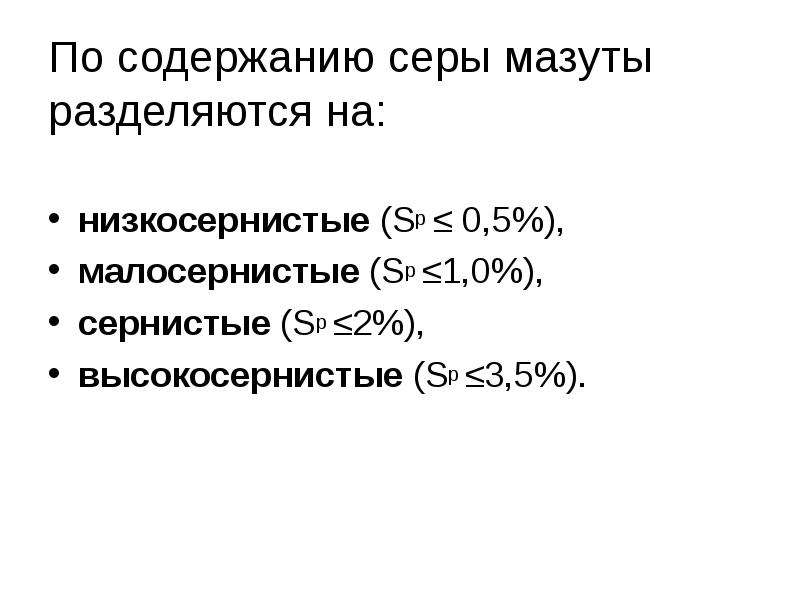

По содержанию серы мазуты разделяются на: низкосернистые (Sр ≤ 0,5%), малосернистые (Sр ≤1,0%), сернистые (Sр ≤2%), высокосернистые (Sр ≤3,5%).

Слайд 45

Описание слайда:

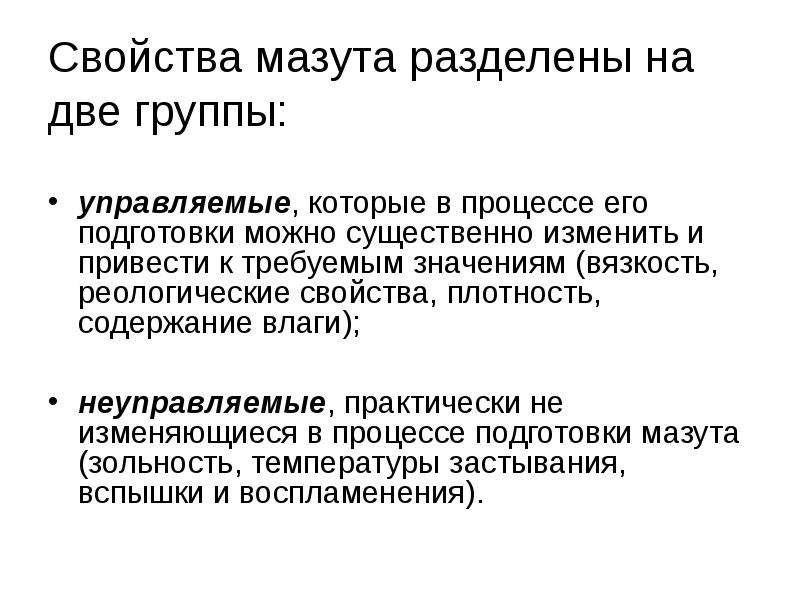

Свойства мазута разделены на две группы: управляемые, которые в процессе его подготовки можно существенно изменить и привести к требуемым значениям (вязкость, реологические свойства, плотность, содержание влаги); неуправляемые, практически не изменяющиеся в процессе подготовки мазута (зольность, температуры застывания, вспышки и воспламенения).

Слайд 46

Описание слайда:

Температура застывания для большинства марок мазутов колеблется от +10 до + 36°С. Мазут, сжигаемый на тепловых электростанциях, имеет температуру вспышки* 90-140°С.

Слайд 47

Описание слайда:

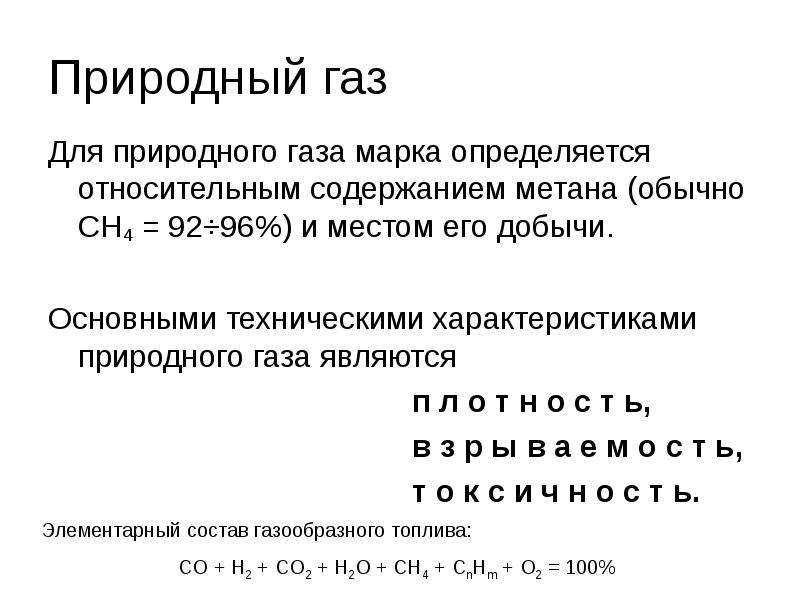

Природный газ Для природного газа марка определяется относительным содержанием метана (обычно CН4 = 92÷96%) и местом его добычи. Основными техническими характеристиками природного газа являются п л о т н о с т ь, в з р ы в а е м о с т ь, т о к с и ч н о с т ь.

Слайд 48

Описание слайда:

Материальный баланс процесса горения

Слайд 49

Описание слайда:

Продукты полного сгорания топлива: углекислый газ CO2, сернистый газ SO2, водяные пары H2O. В качестве окислителя в котлах используется кислород воздуха.

Слайд 50

Описание слайда:

Реакции горения Горение углерода При взаимодействии углерода с кислородом имеем: С + О2 = СО2 12 кг С + 32 кг О2 = 44 кг СО2, т.е. на 1 кг С приходится примерно 2,66 кг О2. Выше записанное уравнение для определения массового расхода кислорода при сжигании 1 кг углерода.

Слайд 51

Описание слайда:

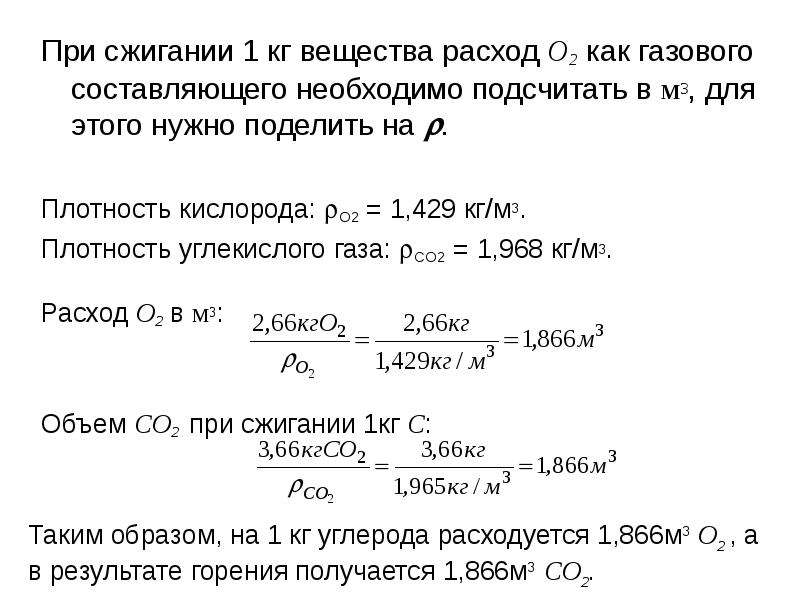

При сжигании 1 кг вещества расход О2 как газового составляющего необходимо подсчитать в м3, для этого нужно поделить на . При сжигании 1 кг вещества расход О2 как газового составляющего необходимо подсчитать в м3, для этого нужно поделить на . Плотность кислорода: О2 = 1,429 кг/м3. Плотность углекислого газа: СО2 = 1,968 кг/м3. Расход О2 в м3: Объем СО2 при сжигании 1кг С:

Слайд 52

Описание слайда:

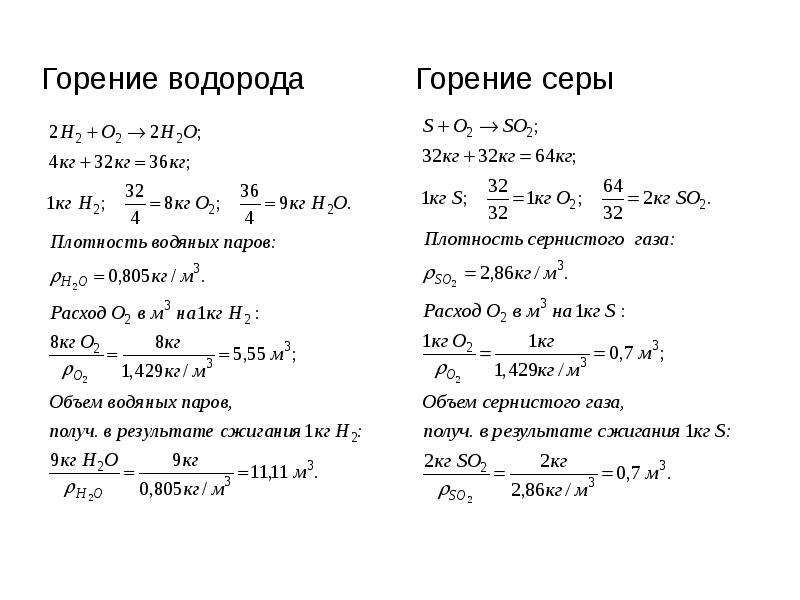

Горение водорода Горение водорода

Слайд 53

Описание слайда:

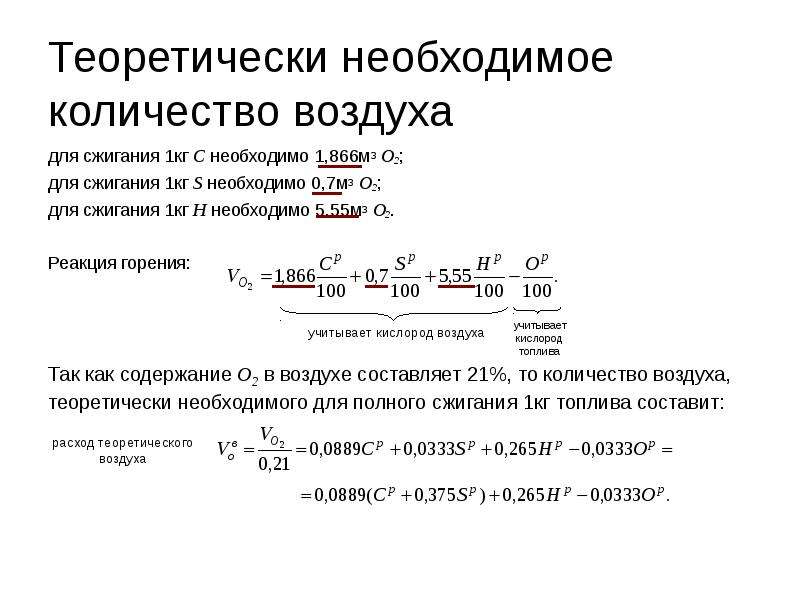

Теоретически необходимое количество воздуха для сжигания 1кг С необходимо 1,866м3 О2; для сжигания 1кг S необходимо 0,7м3 О2; для сжигания 1кг Н необходимо 5,55м3 О2. Реакция горения:

Слайд 54

Описание слайда:

Коэффициент избытка воздуха В действительности расход О2, необходимого для горения, превышает теоретически необходимое количество на какую-то величину. Отношение действительного количества воздуха, подаваемого в топку, к теоретически необходимому называется коэффициентом избытка воздуха:

Слайд 55

Описание слайда:

Продукты полного сгорания (полное окисление горючих элементов): CO2, SO2, H2O, N2 и др. Продукты неполного сгорания (в случае появления недожога): CO, CH4, CmHn, H2 и др.

Слайд 56

Описание слайда:

Определение коэффициента избытка воздуха 1) «Азотная» формула: - для полного сгорания - при наличии химич. неполноты горения

Слайд 57

Описание слайда:

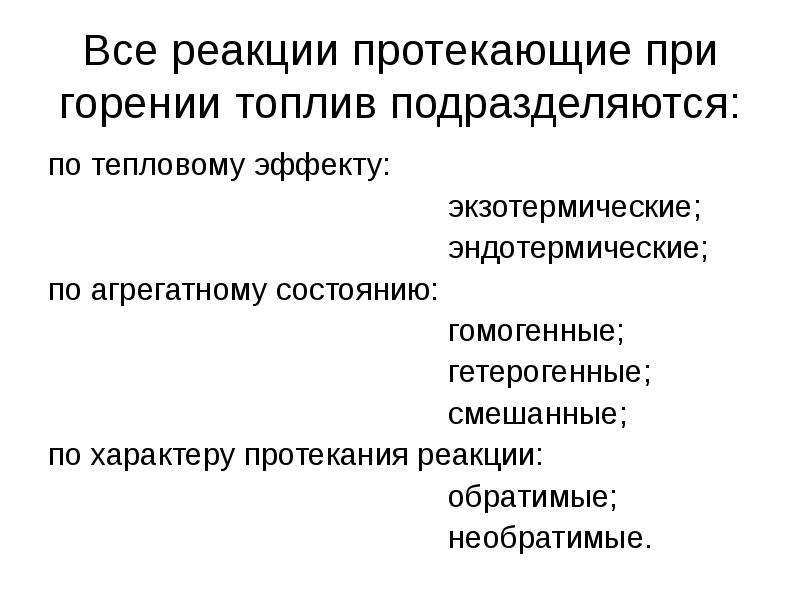

Все реакции протекающие при горении топлив подразделяются: по тепловому эффекту: экзотермические; эндотермические; по агрегатному состоянию: гомогенные; гетерогенные; смешанные; по характеру протекания реакции: обратимые; необратимые.

Слайд 58

Описание слайда:

Горение - сложный физико-химический процесс быстрого высокотемпературного окисления горючих элементов топлива, сопровождающийся выделением больших количеств тепла.

Слайд 59

Описание слайда:

Закон действующих масс - при постоянной температуре скорость реакции в однородной среде пропорциональна произведению концентраций реагирующих веществ.

Слайд 60

Описание слайда:

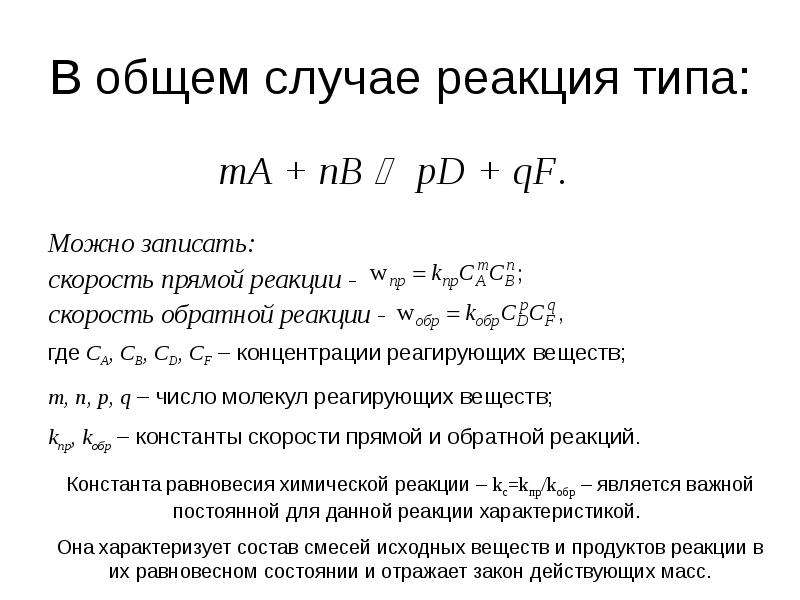

В общем случае реакция типа: mА + nВ  pD + qF. Можно записать: скорость прямой реакции - скорость обратной реакции -

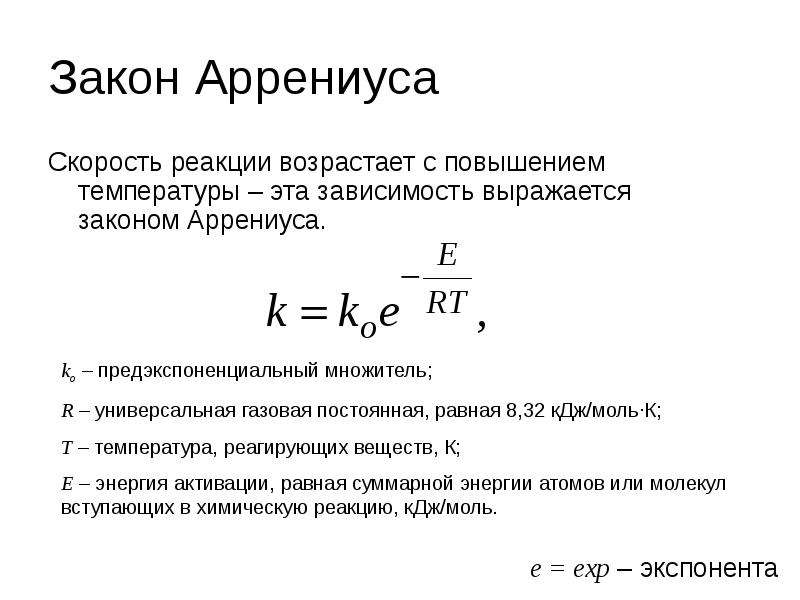

Слайд 61

Описание слайда:

Закон Аррениуса Скорость реакции возрастает с повышением температуры – эта зависимость выражается законом Аррениуса.

Слайд 62

Описание слайда:

Физическая сущность составляющих закона Аррениуса k – количество соударений приводящих к химическому взаимодействию горючего и окислителя; ko – показывает число столкновений молекул; – доля соударений, приводящих к химическому взаимодействию; Е – энергия активации – минимальный избыток внутренней энергии (среднее значение которой при данной температуре делает молекулы активными).

Слайд 63

Описание слайда:

Цепные реакции Протекание окислительных газовых реакций также не подчиняется классическим законам химической кинетики – закону действующих масс и закону Аррениуса, а подчиняется особо сложным, характерным только для этого типа реакций законам. Все эти отклонения получили наиболее достоверное объяснение только после появления учения Н.Н. Семенова о так называемых цепных реакциях. Согласно этому учению в ходе реакции активные молекулы могут порождать новые активные молекулы, которые образуют звено общей реакционной цепи, способной далее развиваться, порождая новые активные центры до тех пор, пока новые внешние обстоятельства не приведут к разрыву этой цепи.

Слайд 64

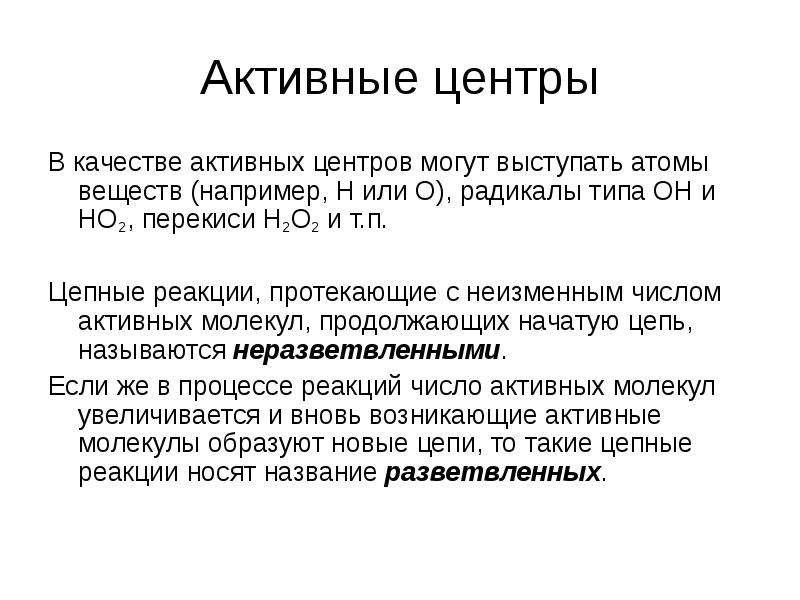

Описание слайда:

Активные центры В качестве активных центров могут выступать атомы веществ (например, Н или О), радикалы типа ОН и НО2, перекиси Н2О2 и т.п. Цепные реакции, протекающие с неизменным числом активных молекул, продолжающих начатую цепь, называются неразветвленными. Если же в процессе реакций число активных молекул увеличивается и вновь возникающие активные молекулы образуют новые цепи, то такие цепные реакции носят название разветвленных.

Слайд 65

Описание слайда:

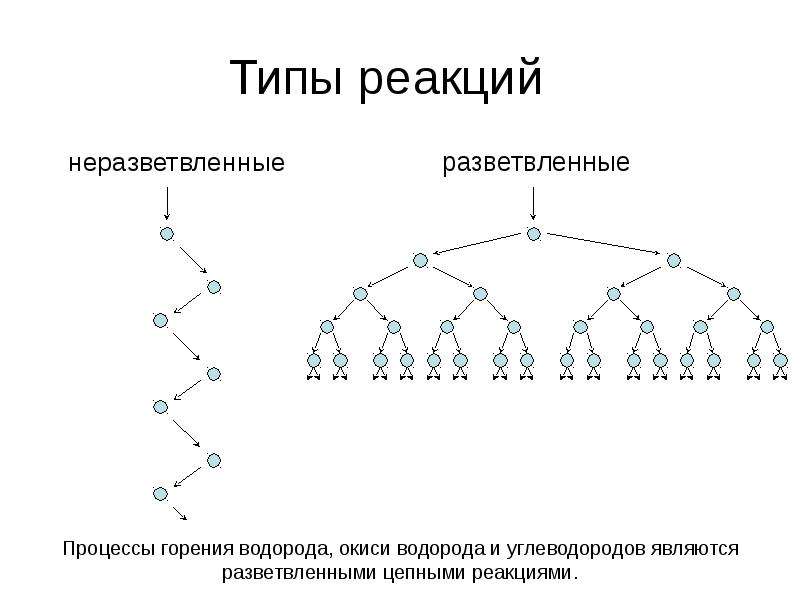

Типы реакций неразветвленные

Слайд 66

Описание слайда:

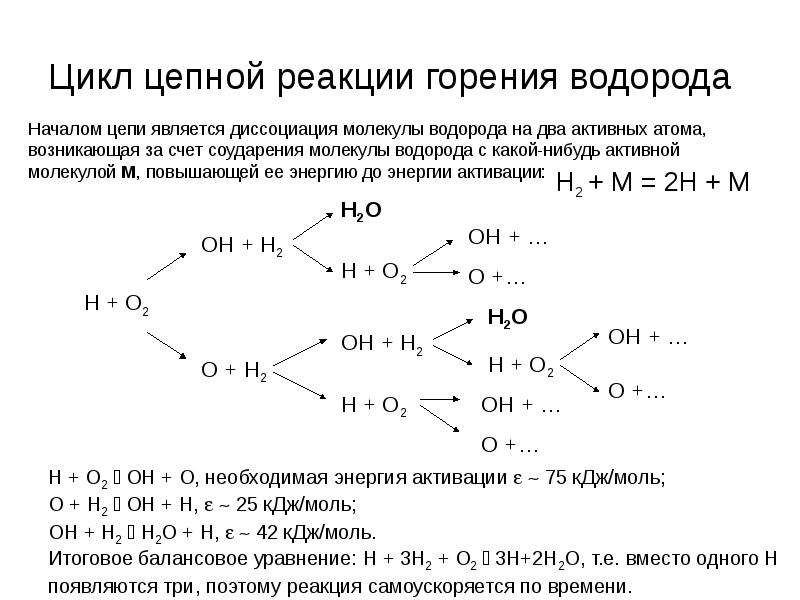

Цикл цепной реакции горения водорода

Слайд 67

Описание слайда:

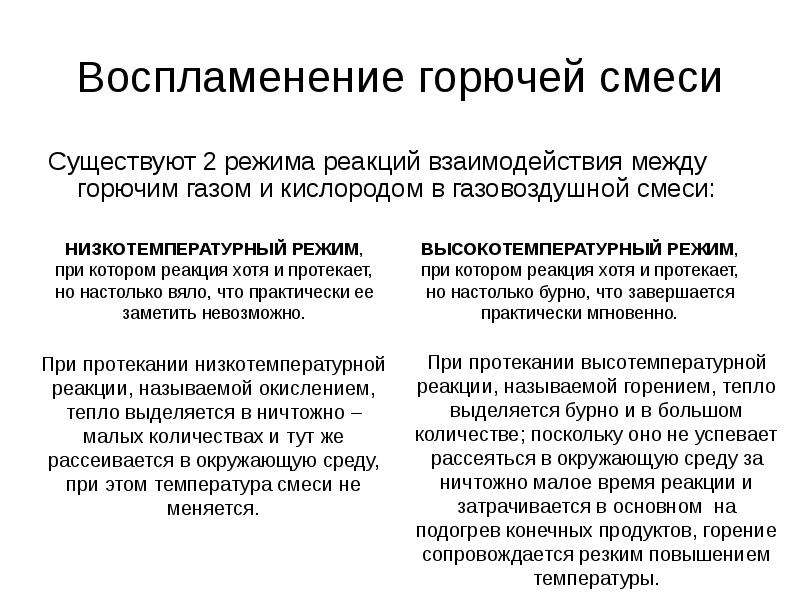

Воспламенение горючей смеси Существуют 2 режима реакций взаимодействия между горючим газом и кислородом в газовоздушной смеси:

Слайд 68

Описание слайда:

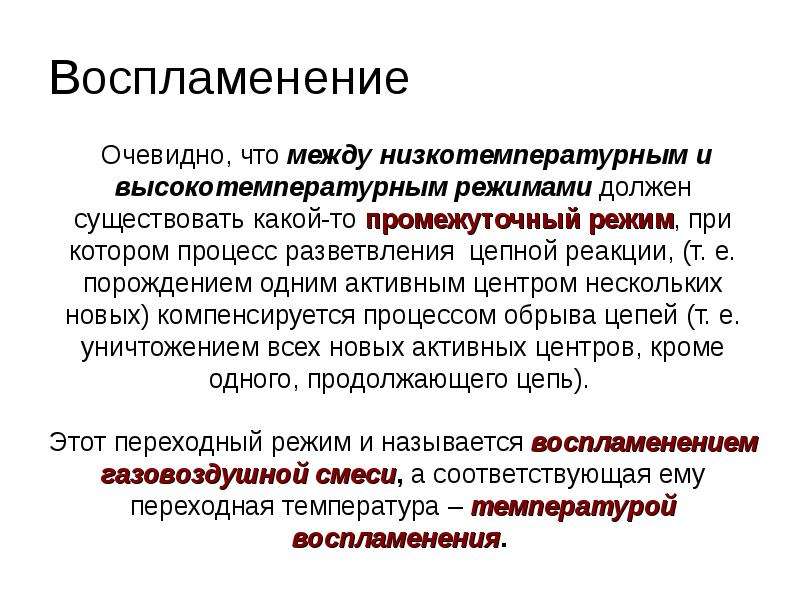

Воспламенение

Слайд 69

Описание слайда:

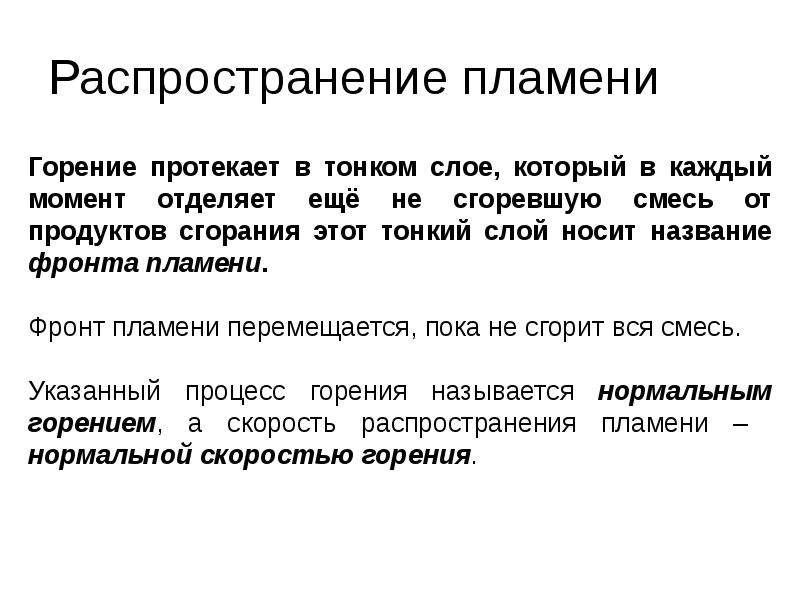

Распространение пламени

Слайд 70

Описание слайда:

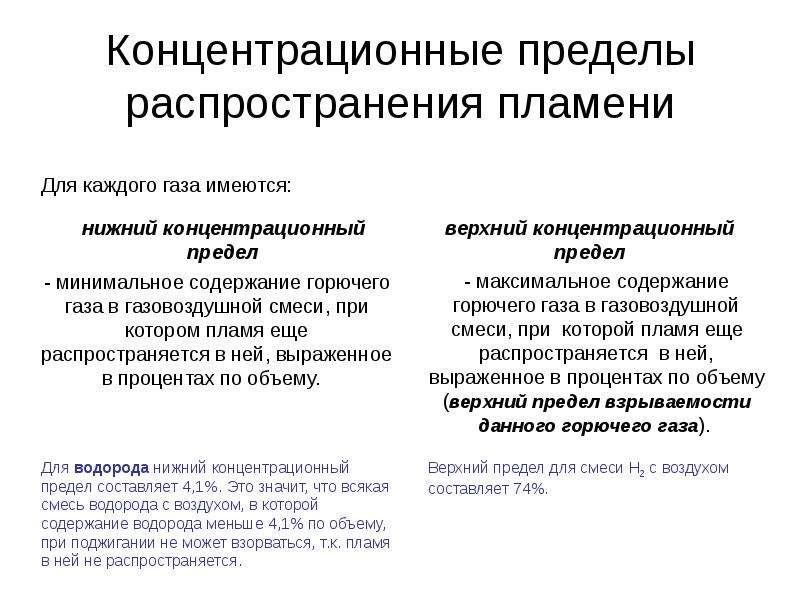

Концентрационные пределы распространения пламени

Слайд 71

Описание слайда:

Время сгорания топлива

Слайд 72

Описание слайда:

если физ  хим, то г  хим – процесс протекает в кинетической области горения; если физ  хим , то г  физ – процесс протекает в диффузионной области горения. если физ  хим – процесс находится в промежуточной области.

Слайд 73

Описание слайда:

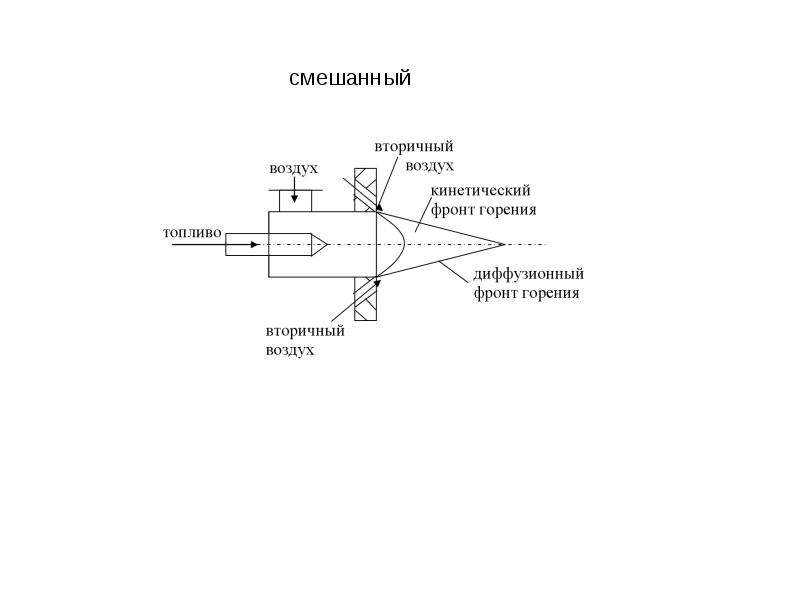

Принципы создания горелочных устройств

Слайд 74

Описание слайда:

Слайд 75

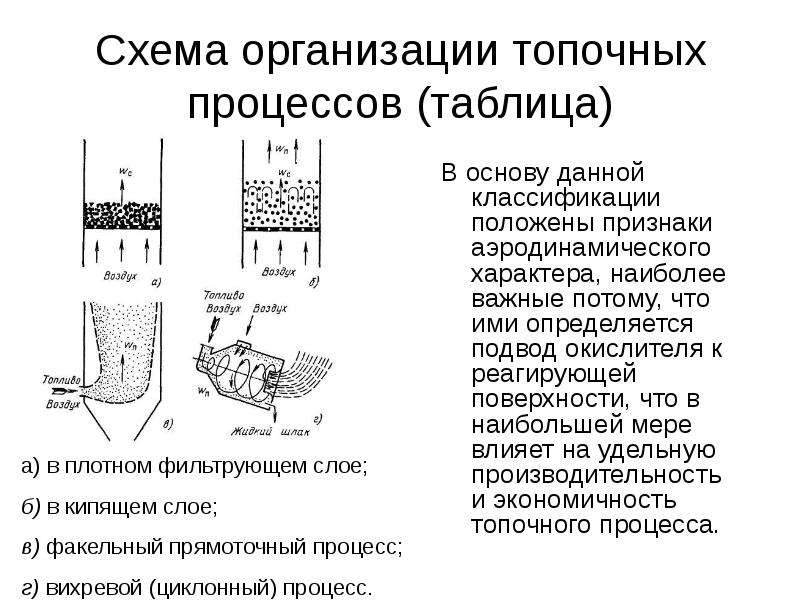

Описание слайда:

Схема организации топочных процессов (таблица) В основу данной классификации положены признаки аэродинамического характера, наиболее важные потому, что ими определяется подвод окислителя к реагирующей поверхности, что в наибольшей мере влияет на удельную производительность и экономичность топочного процесса.

Слайд 76

Описание слайда:

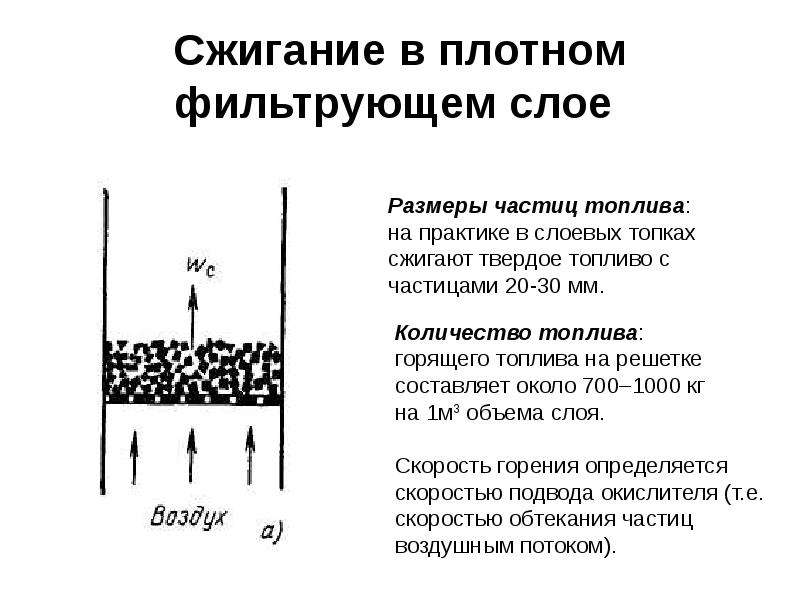

Сжигание в плотном фильтрующем слое

Слайд 77

Описание слайда:

Процесс в кипящем слое

Слайд 78

Описание слайда:

Факельный прямоточный процесс

Слайд 79

Описание слайда:

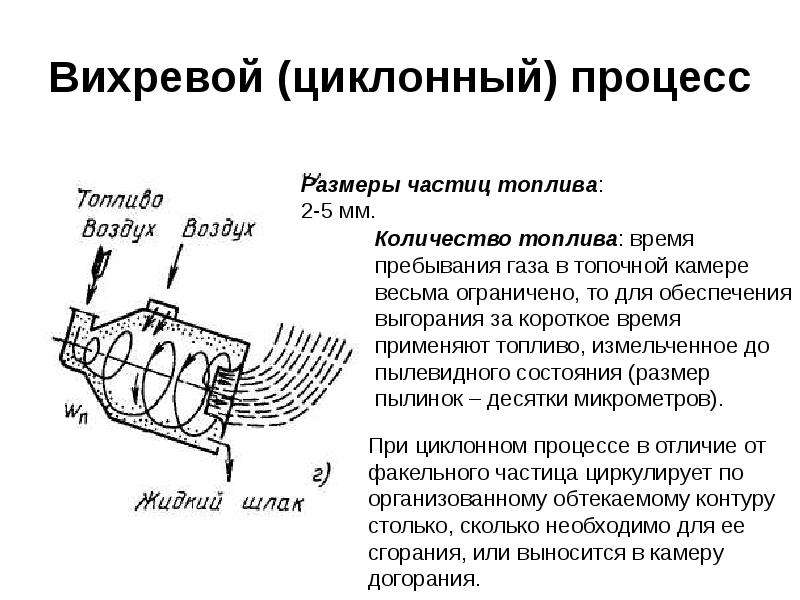

Вихревой (циклонный) процесс

Слайд 80

Описание слайда:

Условия полного сжигания горючего и окислителя: температура в камере горения должна быть выше температуры воспламенения горючей смеси, в противном случае горение будет неустойчивым; предварительный нагрев горючей смеси ускоряет зажигание и интенсифицирует процесс горения.

Слайд 81

Описание слайда:

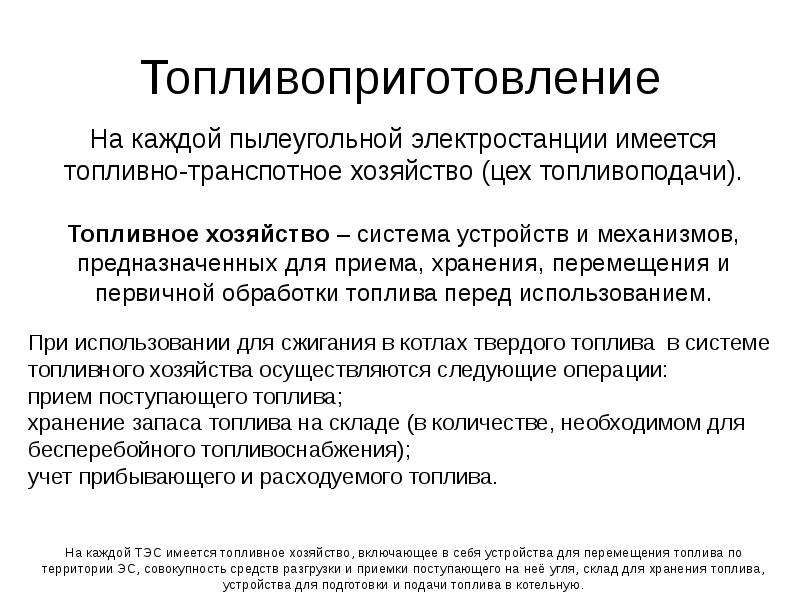

Топливоприготовление

Слайд 82

Описание слайда:

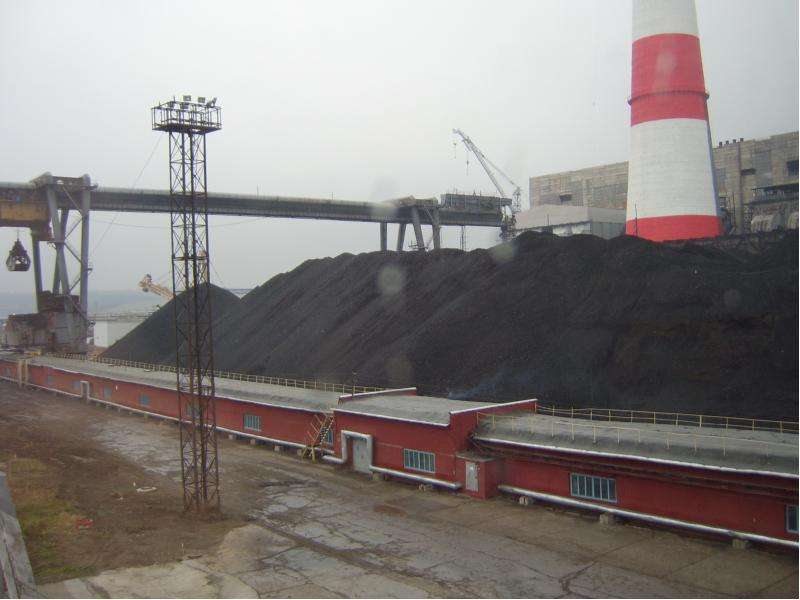

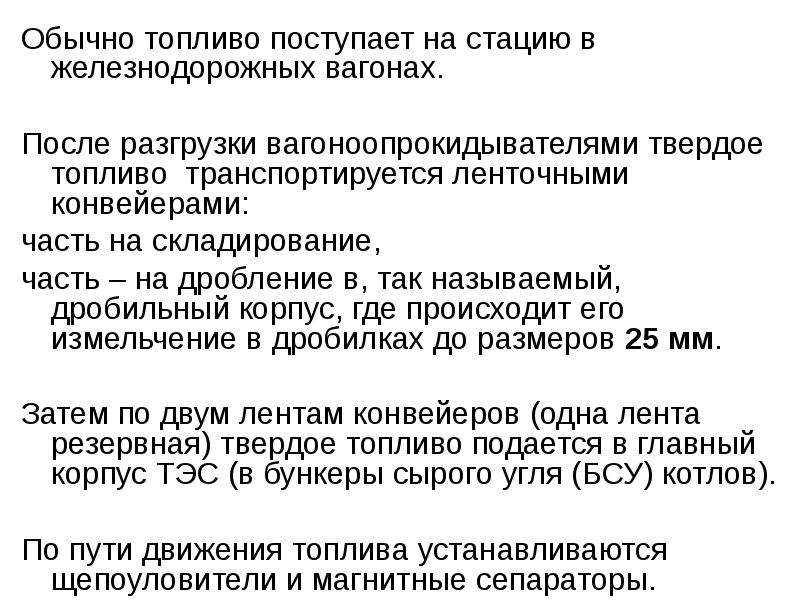

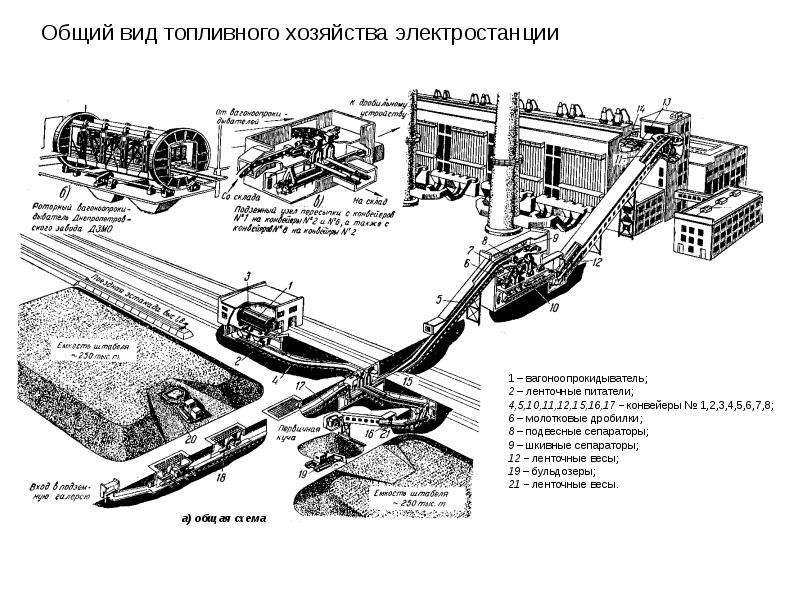

Обычно топливо поступает на стацию в железнодорожных вагонах. Обычно топливо поступает на стацию в железнодорожных вагонах. После разгрузки вагоноопрокидывателями твердое топливо транспортируется ленточными конвейерами: часть на складирование, часть – на дробление в, так называемый, дробильный корпус, где происходит его измельчение в дробилках до размеров 25 мм. Затем по двум лентам конвейеров (одна лента резервная) твердое топливо подается в главный корпус ТЭС (в бункеры сырого угля (БСУ) котлов). По пути движения топлива устанавливаются щепоуловители и магнитные сепараторы.

Слайд 83

Описание слайда:

Слайд 84

Описание слайда:

Слайд 85

Описание слайда:

Слайд 86

Описание слайда:

Слайд 87

Описание слайда:

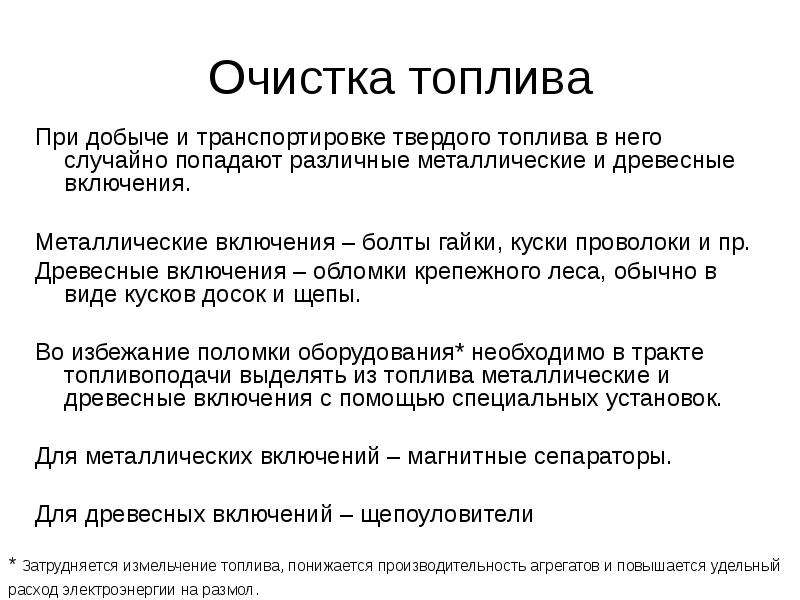

Очистка топлива При добыче и транспортировке твердого топлива в него случайно попадают различные металлические и древесные включения. Металлические включения – болты гайки, куски проволоки и пр. Древесные включения – обломки крепежного леса, обычно в виде кусков досок и щепы. Во избежание поломки оборудования* необходимо в тракте топливоподачи выделять из топлива металлические и древесные включения с помощью специальных установок. Для металлических включений – магнитные сепараторы. Для древесных включений – щепоуловители

Слайд 88

Описание слайда:

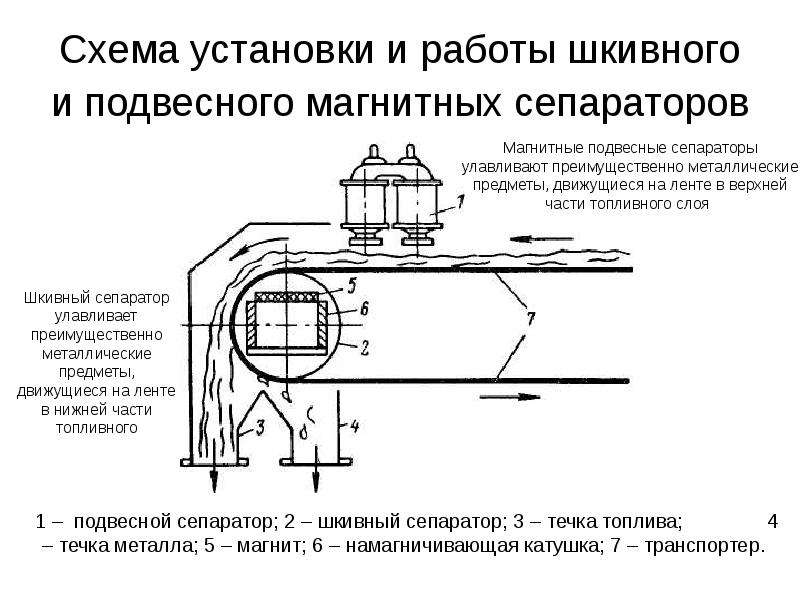

Схема установки и работы шкивного и подвесного магнитных сепараторов

Слайд 89

Описание слайда:

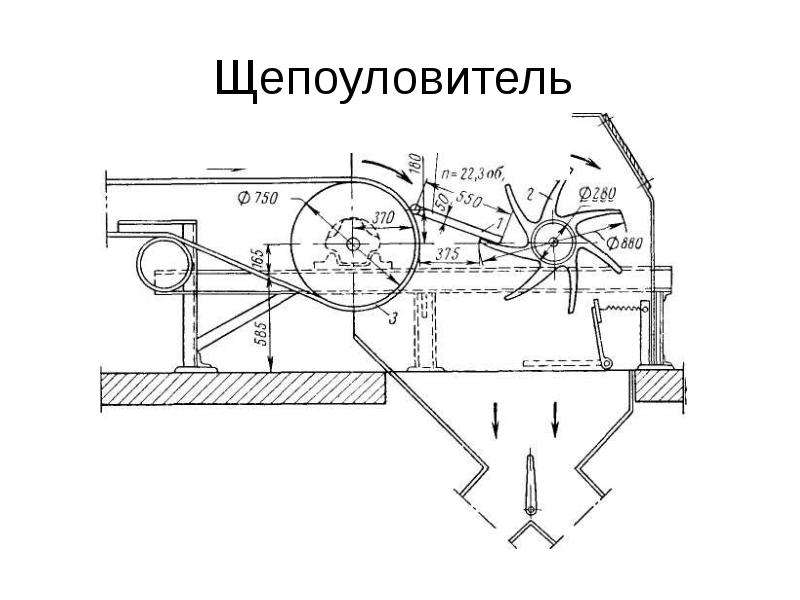

Щепоуловитель

Слайд 90

Описание слайда:

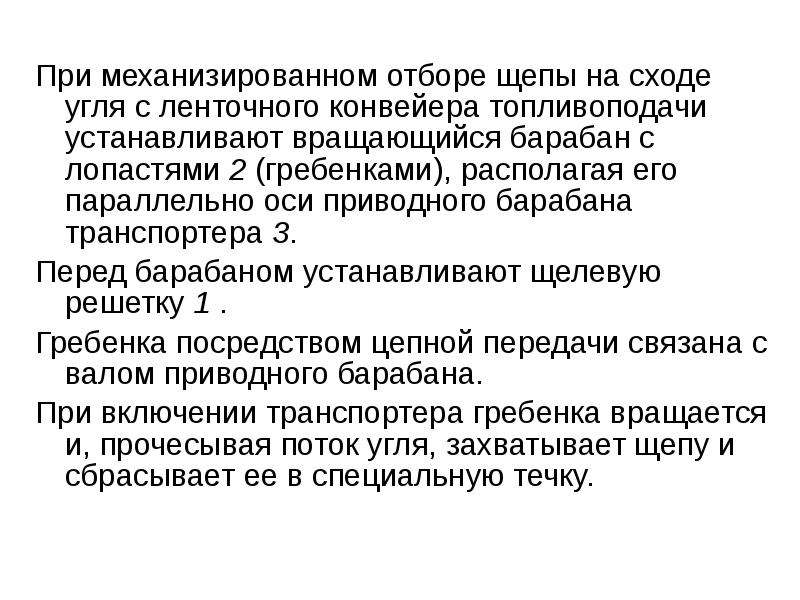

При механизированном отборе щепы на сходе угля с ленточного конвейера топливоподачи устанавливают вращающийся барабан с лопастями 2 (гребенками), располагая его параллельно оси приводного барабана транспортера 3. При механизированном отборе щепы на сходе угля с ленточного конвейера топливоподачи устанавливают вращающийся барабан с лопастями 2 (гребенками), располагая его параллельно оси приводного барабана транспортера 3. Перед барабаном устанавливают щелевую решетку 1 . Гребенка посредством цепной передачи связана с валом приводного барабана. При включении транспортера гребенка вращается и, прочесывая поток угля, захватывает щепу и сбрасывает ее в специальную течку.

Слайд 91

Описание слайда:

Основным элементом любой пылесистемы является углеразмольная мельница. Основным элементом любой пылесистемы является углеразмольная мельница. В мельницы топливо должно поступать согласно «Правилам технической эксплуатации электростанций», размером не более 25 мм; и только для бурых высоковлажных топлив допускаются размеры кусочков до 60 мм. Мельница предназначена для измельчения топлива до нужного размера и подсушки топлива. В отечественной энергетике преимущественное распространение получили быстроходные молотковые (шахтные) и шаровые мельницы. Для размола высоковлажных углей применяют мельницы-вентиляторы.

Слайд 92

Описание слайда:

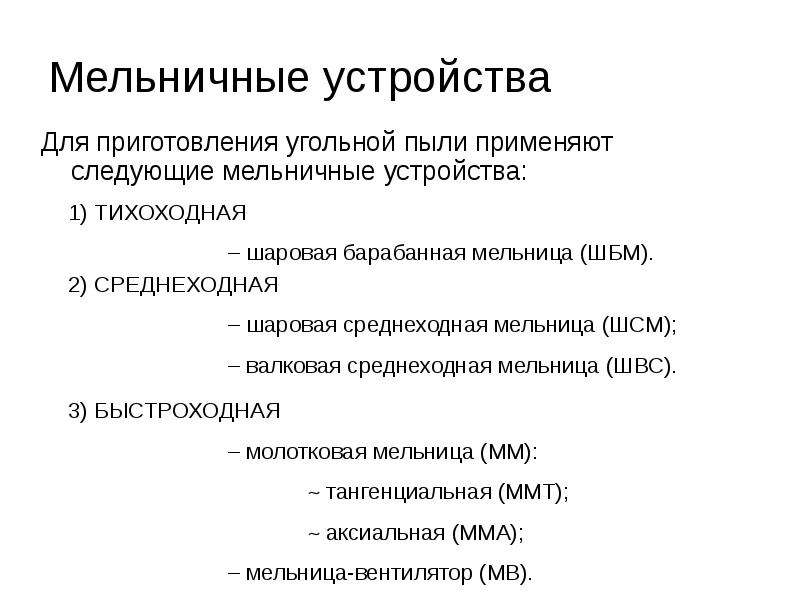

Мельничные устройства Для приготовления угольной пыли применяют следующие мельничные устройства:

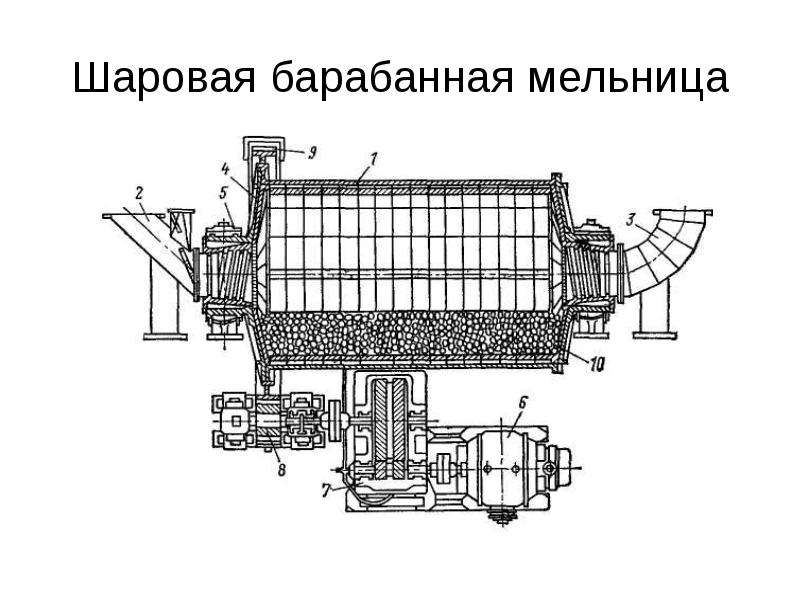

Слайд 93

Описание слайда:

Шаровая барабанная мельница

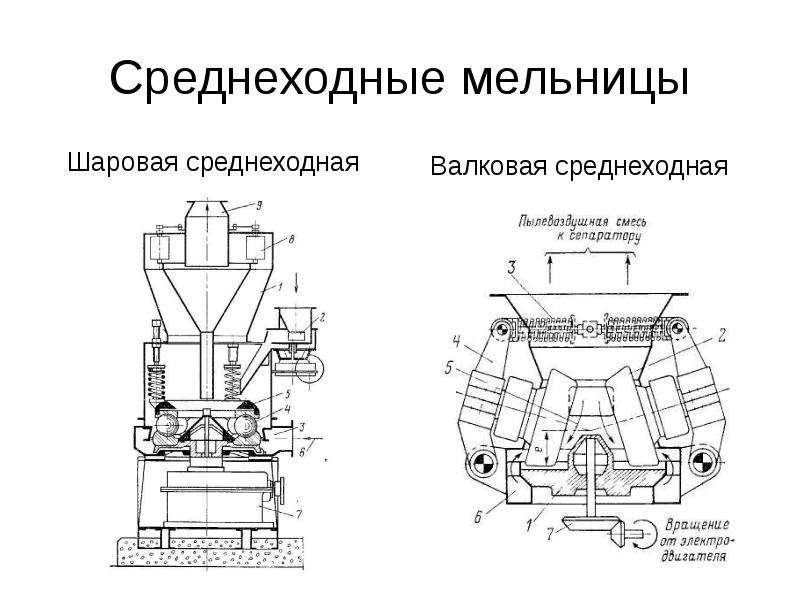

Слайд 94

Описание слайда:

Среднеходные мельницы Шаровая среднеходная

Слайд 95

Описание слайда:

Молотковые мельницы Аксиальная молотковая

Слайд 96

Описание слайда:

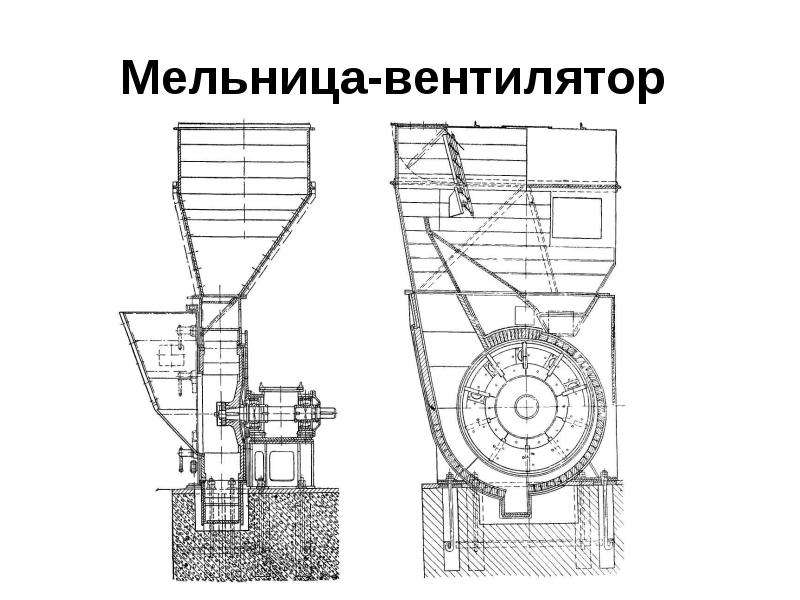

Мельница-вентилятор

Слайд 97

Описание слайда:

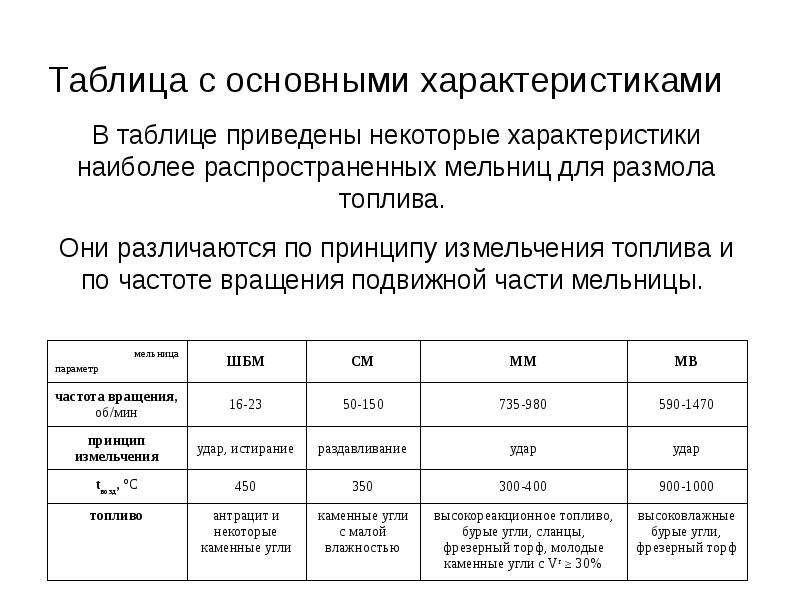

Таблица с основными характеристиками

Слайд 98

Описание слайда:

Угольная пыль и ее характеристики После размола топлива в мельнице получается полидисперсный угольный порошок (угольная пыль), т. е. смесь частиц различных размеров, примерно от 0,1 до 300-500 мкм, а при грубом размоле бурых углей – до 1000 мкм. Преобладают же зерна размером от 200 до 500 мкм. Согласно ГОСТ 3584-73 тонкость пыли характеризуется остатком на ситах с ячейками 90, 200 и 1000 мкм. Остаток обозначается буквой Rх.

Слайд 99

Описание слайда:

Тонкость размола пыли Ее определяют по рассеву взятой порции полученного порошка на ситах. Отобранную порцию пыли* (25 или 50 г) просеивают через 4-5 сит с постепенно убывающим размером ячеек сита. Рассев производят на вибрационной машине. Сита нумеруют по размеру отверстия в свету х, выраженному в микрометрах.

Слайд 100

Описание слайда:

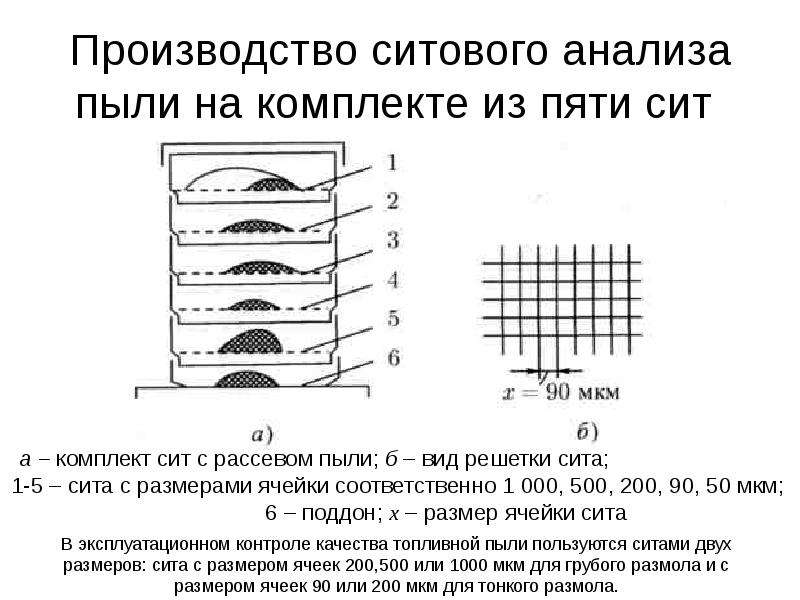

Производство ситового анализа пыли на комплекте из пяти сит

Слайд 101

Описание слайда:

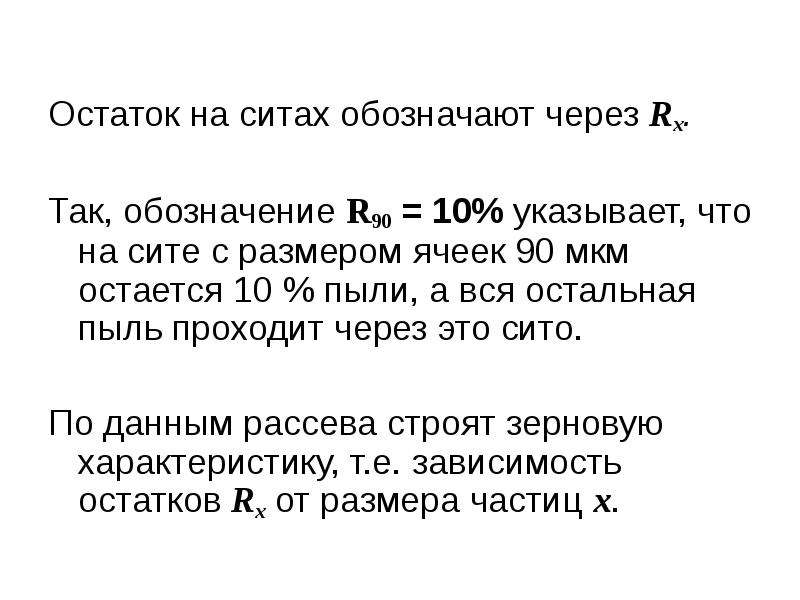

Остаток на ситах обозначают через Rх. Так, обозначение R90 = 10% указывает, что на сите с размером ячеек 90 мкм остается 10 % пыли, а вся остальная пыль проходит через это сито. По данным рассева строят зерновую характеристику, т.е. зависимость остатков Rx от размера частиц х.

Слайд 102

Описание слайда:

Зерновая характеристика пыли

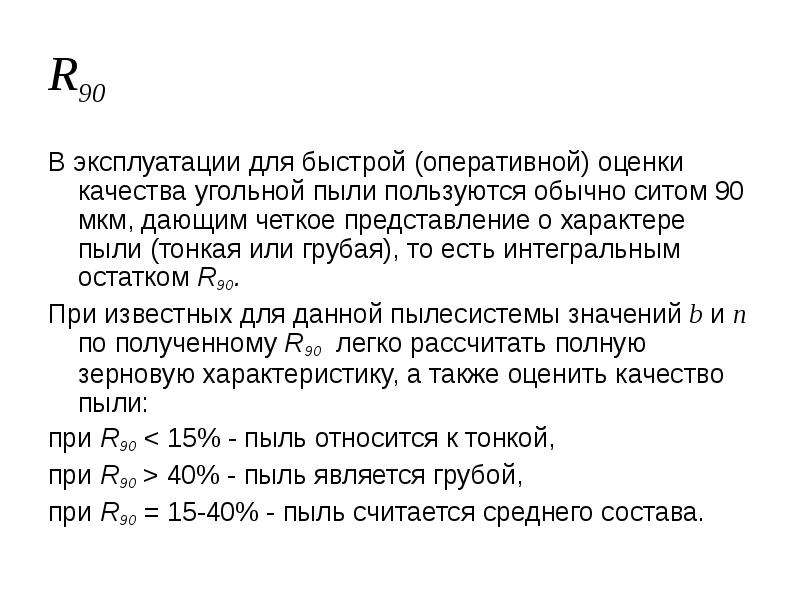

Слайд 103

Описание слайда:

R90 В эксплуатации для быстрой (оперативной) оценки качества угольной пыли пользуются обычно ситом 90 мкм, дающим четкое представление о характере пыли (тонкая или грубая), то есть интегральным остатком R90. При известных для данной пылесистемы значений b и п по полученному R90 легко рассчитать полную зерновую характеристику, а также оценить качество пыли: при R90 < 15% - пыль относится к тонкой, при R90 > 40% - пыль является грубой, при R90 = 15-40% - пыль считается среднего состава.

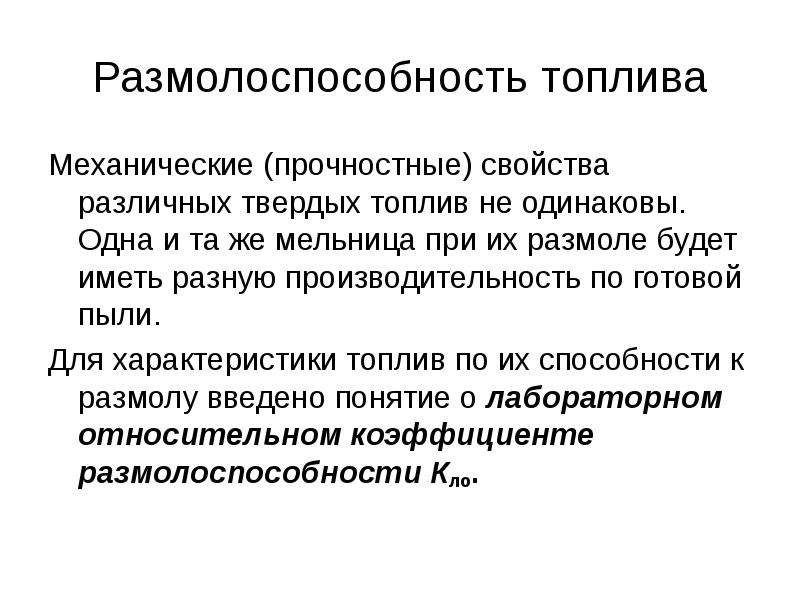

Слайд 104

Описание слайда:

Размолоспособность топлива Механические (прочностные) свойства различных твердых топлив не одинаковы. Одна и та же мельница при их размоле будет иметь разную производительность по готовой пыли. Для характеристики топлив по их способности к размолу введено понятие о лабораторном относительном коэффициенте размолоспособности Кло.

Слайд 105

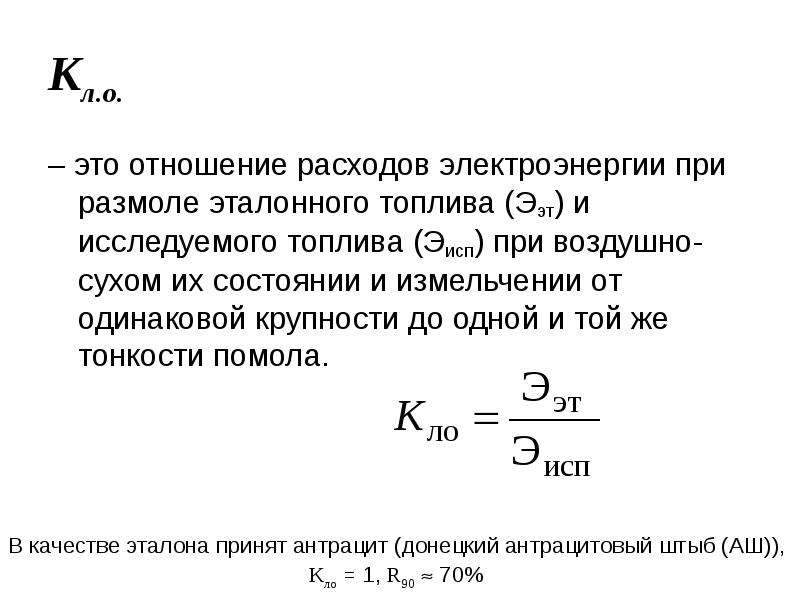

Описание слайда:

Кл.о. – это отношение расходов электроэнергии при размоле эталонного топлива (Ээт) и исследуемого топлива (Эисп) при воздушно-сухом их состоянии и измельчении от одинаковой крупности до одной и той же тонкости помола.

Слайд 106

Описание слайда:

Значения Кло если Кло 1,1 – то топлива имеют высокую твердость; если Кло  1,5 – топлива относятся к мягким (легко разрушающимся при ударе или раздавливании); остальные значения Кло – соответствуют топливам средней твердости.

Слайд 107

Описание слайда:

Взрывобезопасность угольной пыли Оценка взрываемости пыли твердых топлив осуществляется по критерии взрываемости Кт, представляющему собой отношение выхода летучих на сухую массу топлива к нижнему концентрационному пределу распространения пламени летучих при наличии негорючего остатка в виде золы и кокса.

Слайд 108

Описание слайда:

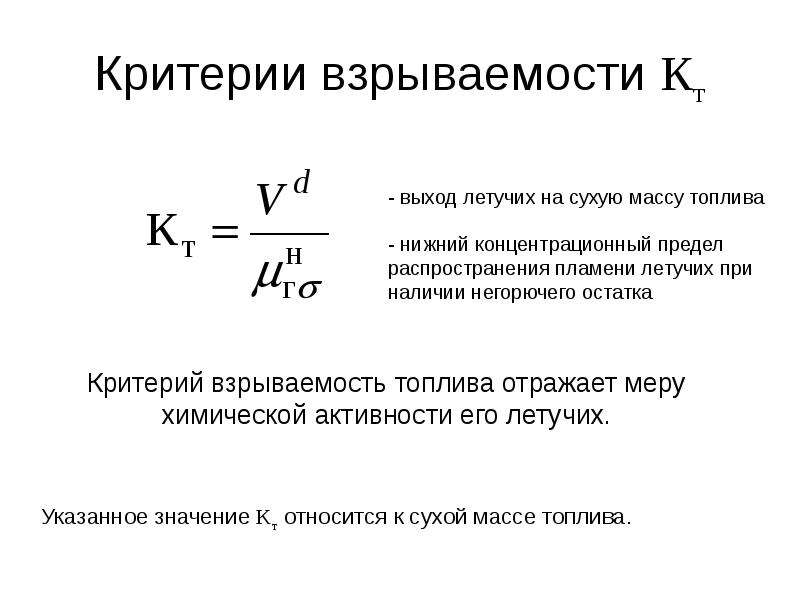

Критерии взрываемости Кт

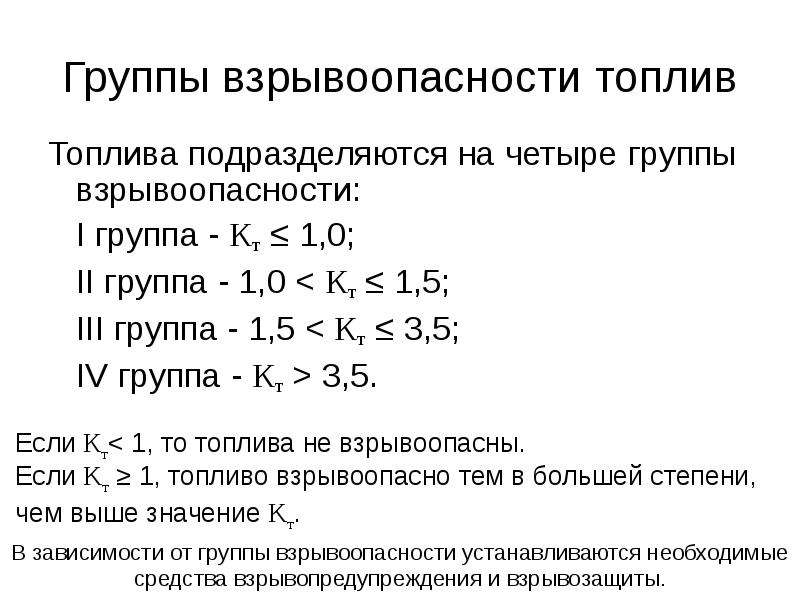

Слайд 109

Описание слайда:

Группы взрывоопасности топлив Топлива подразделяются на четыре группы взрывоопасности: I группа - Кт ≤ 1,0; II группа - 1,0 < Кт ≤ 1,5; III группа - 1,5 < Кт ≤ 3,5; IV группа - Кт > 3,5.
