Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Физическая химия твердого тела Химия реального кристалла. Кристаллы с дефектами. Доклад-сообщение содержит 39 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Физическая химия твердого тела Химия реального кристалла. Кристаллы с дефектами

Слайд 2

Описание слайда:

Предмет курса Физико-химические закономерности синтеза кристаллов и кристаллических материалов с заранее заданными свойствами

Слайд 3

Описание слайда:

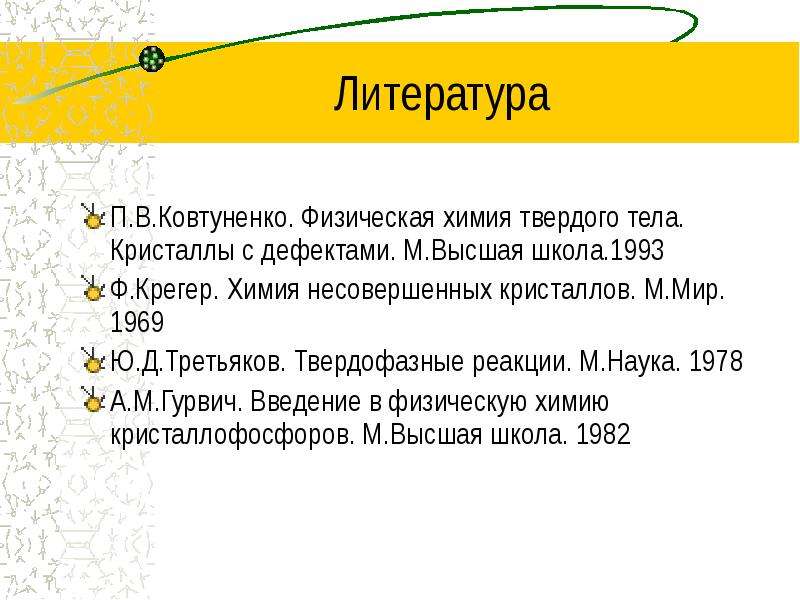

Литература П.В.Ковтуненко. Физическая химия твердого тела. Кристаллы с дефектами. М.Высшая школа.1993 Ф.Крегер. Химия несовершенных кристаллов. М.Мир. 1969 Ю.Д.Третьяков. Твердофазные реакции. М.Наука. 1978 А.М.Гурвич. Введение в физическую химию кристаллофосфоров. М.Высшая школа. 1982

Слайд 4

Описание слайда:

Функциональные свойства кристаллов Оптические Фотоэлектрические Пъезоэлектрические

Слайд 5

Описание слайда:

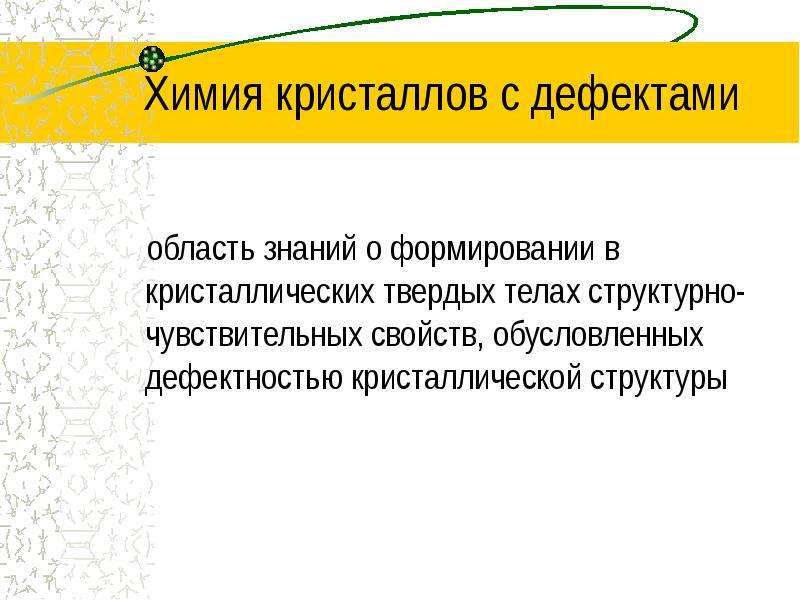

Химия кристаллов с дефектами область знаний о формировании в кристаллических твердых телах структурно-чувствительных свойств, обусловленных дефектностью кристаллической структуры

Слайд 6

Описание слайда:

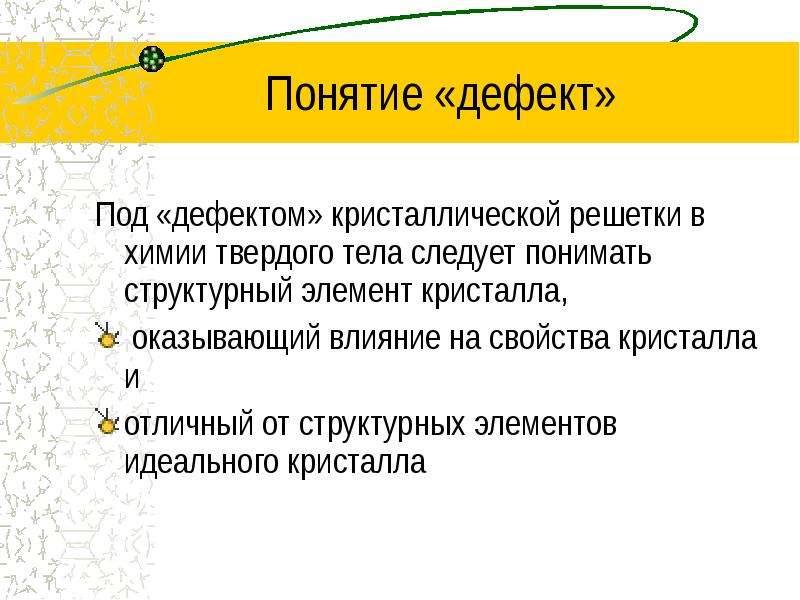

Понятие «дефект» Под «дефектом» кристаллической решетки в химии твердого тела следует понимать структурный элемент кристалла, оказывающий влияние на свойства кристалла и отличный от структурных элементов идеального кристалла

Слайд 7

Описание слайда:

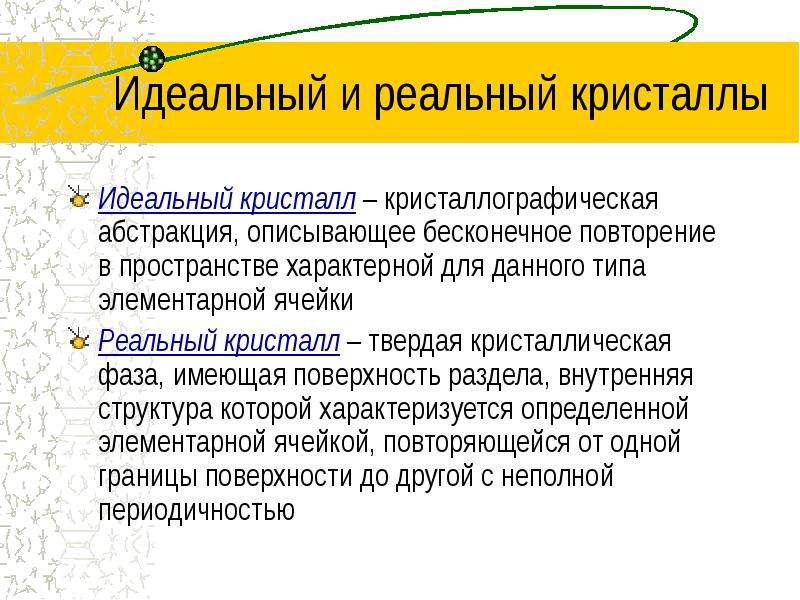

Идеальный и реальный кристаллы Идеальный кристалл – кристаллографическая абстракция, описывающее бесконечное повторение в пространстве характерной для данного типа элементарной ячейки Реальный кристалл – твердая кристаллическая фаза, имеющая поверхность раздела, внутренняя структура которой характеризуется определенной элементарной ячейкой, повторяющейся от одной границы поверхности до другой с неполной периодичностью

Слайд 8

Описание слайда:

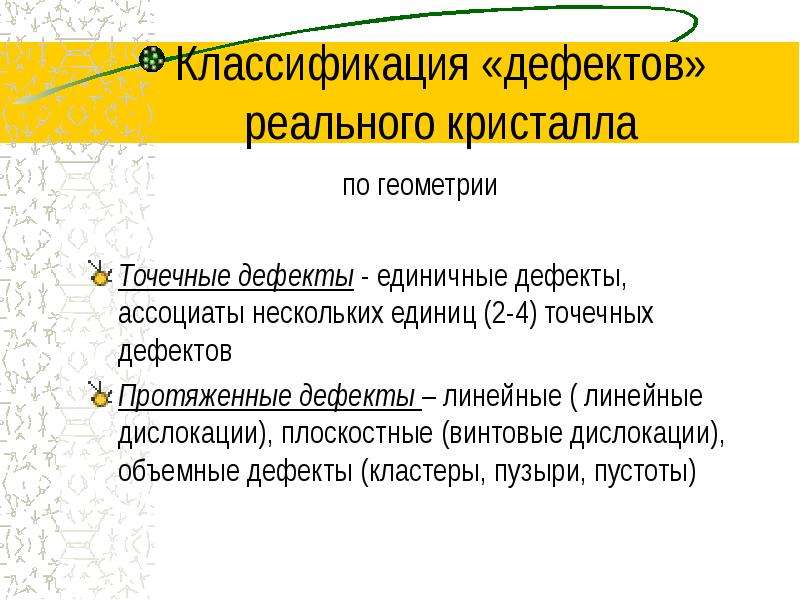

Классификация «дефектов» реального кристалла по геометрии Точечные дефекты - единичные дефекты, ассоциаты нескольких единиц (2-4) точечных дефектов Протяженные дефекты – линейные ( линейные дислокации), плоскостные (винтовые дислокации), объемные дефекты (кластеры, пузыри, пустоты)

Слайд 9

Описание слайда:

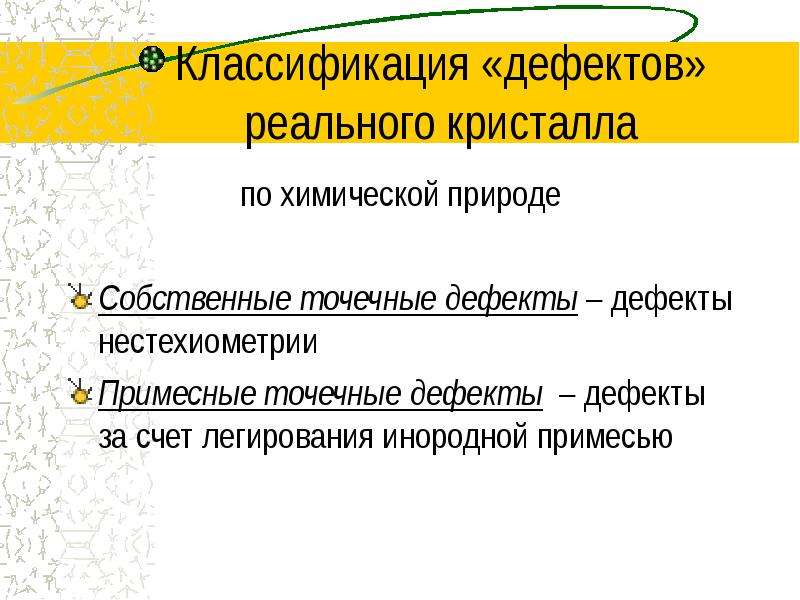

Классификация «дефектов» реального кристалла по химической природе Собственные точечные дефекты – дефекты нестехиометрии Примесные точечные дефекты – дефекты за счет легирования инородной примесью

Слайд 10

Описание слайда:

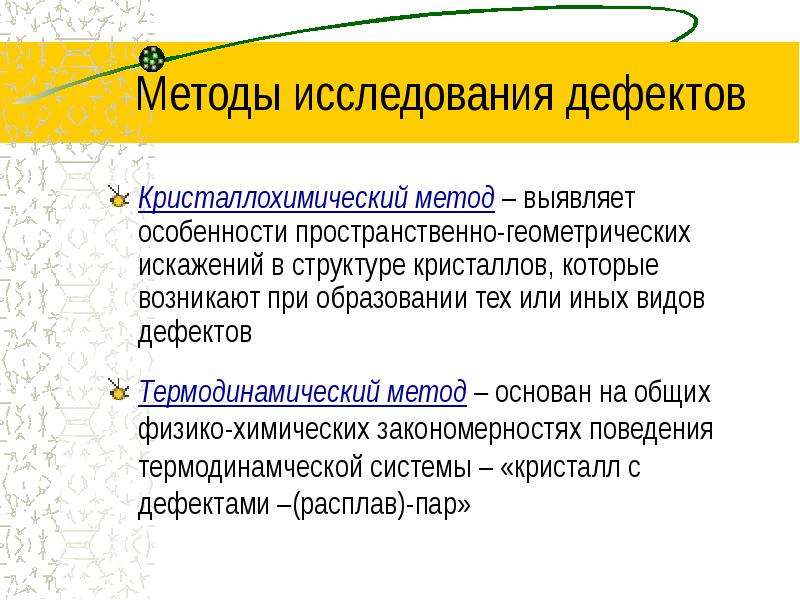

Методы исследования дефектов Кристаллохимический метод – выявляет особенности пространственно-геометрических искажений в структуре кристаллов, которые возникают при образовании тех или иных видов дефектов

Слайд 11

Описание слайда:

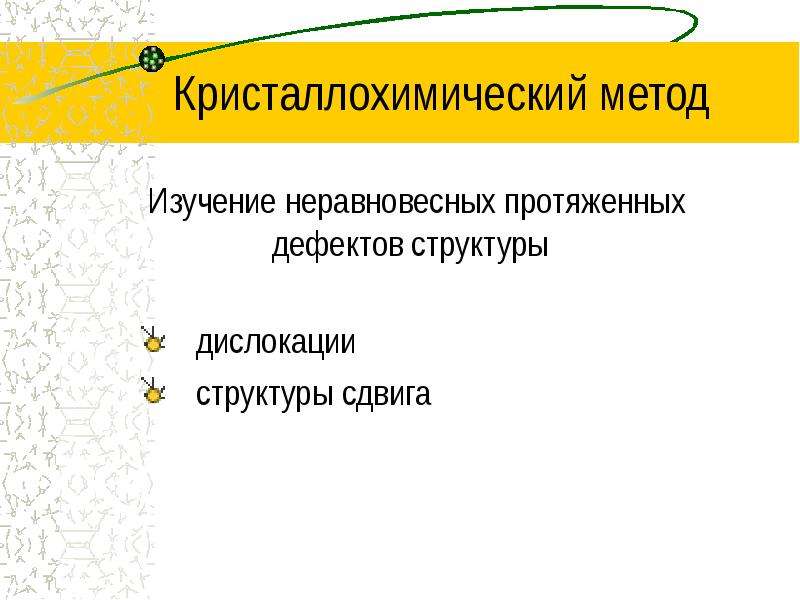

Кристаллохимический метод Изучение неравновесных протяженных дефектов структуры

Слайд 12

Описание слайда:

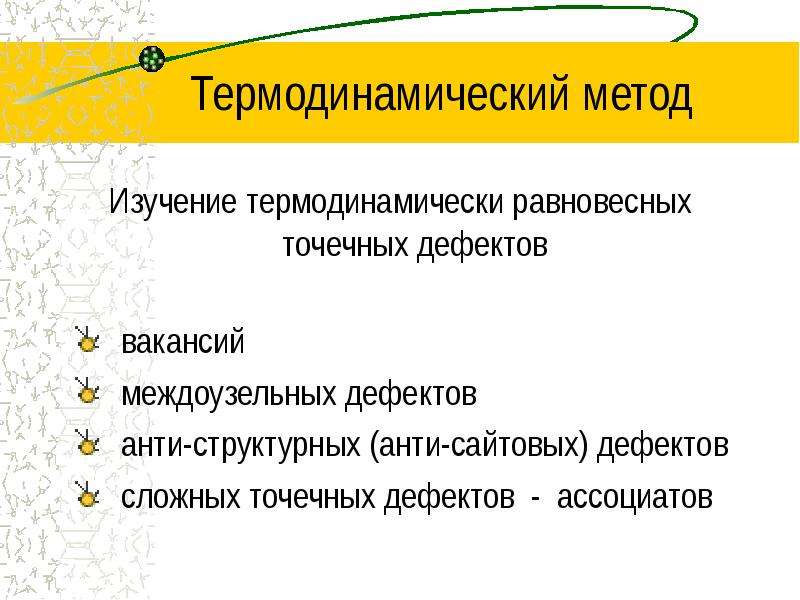

Термодинамический метод Изучение термодинамически равновесных точечных дефектов

Слайд 13

Описание слайда:

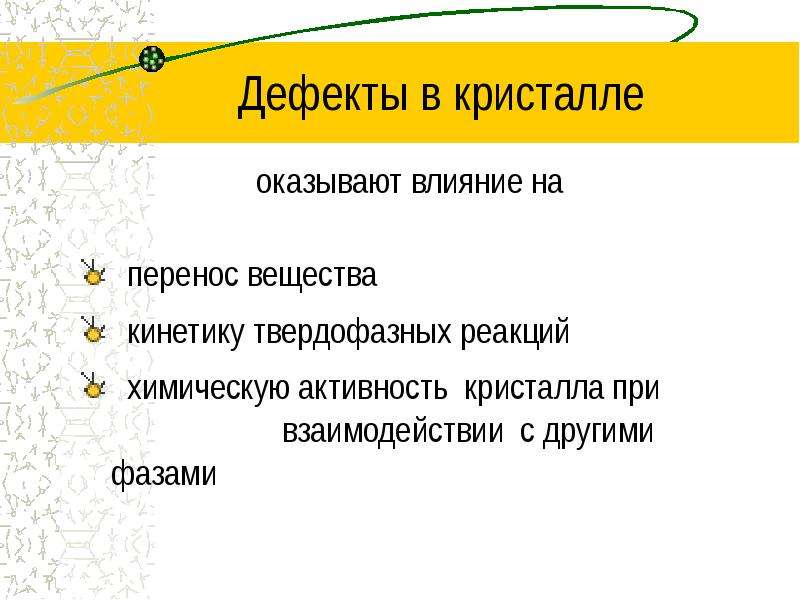

Дефекты в кристалле перенос вещества кинетику твердофазных реакций химическую активность кристалла при взаимодействии с другими фазами

Слайд 14

Описание слайда:

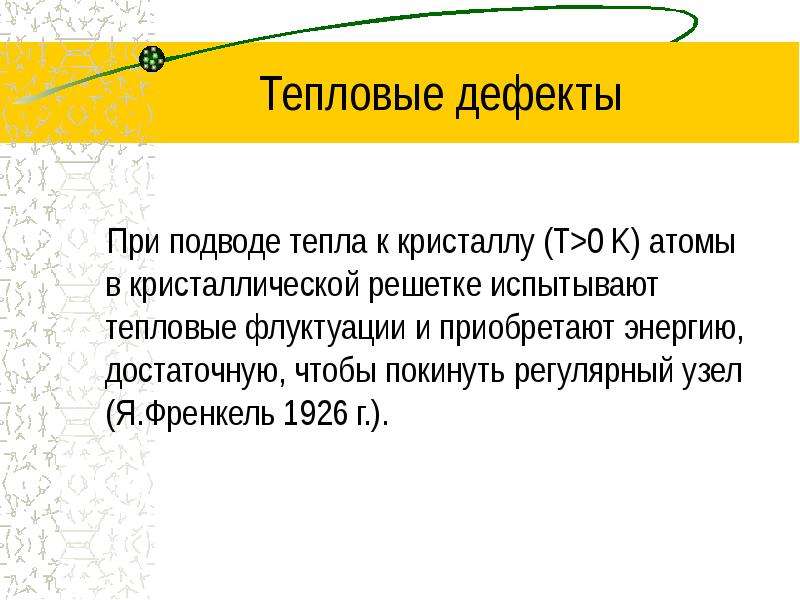

Тепловые дефекты При подводе тепла к кристаллу (Т>0 K) атомы в кристаллической решетке испытывают тепловые флуктуации и приобретают энергию, достаточную, чтобы покинуть регулярный узел (Я.Френкель 1926 г.).

Слайд 15

Описание слайда:

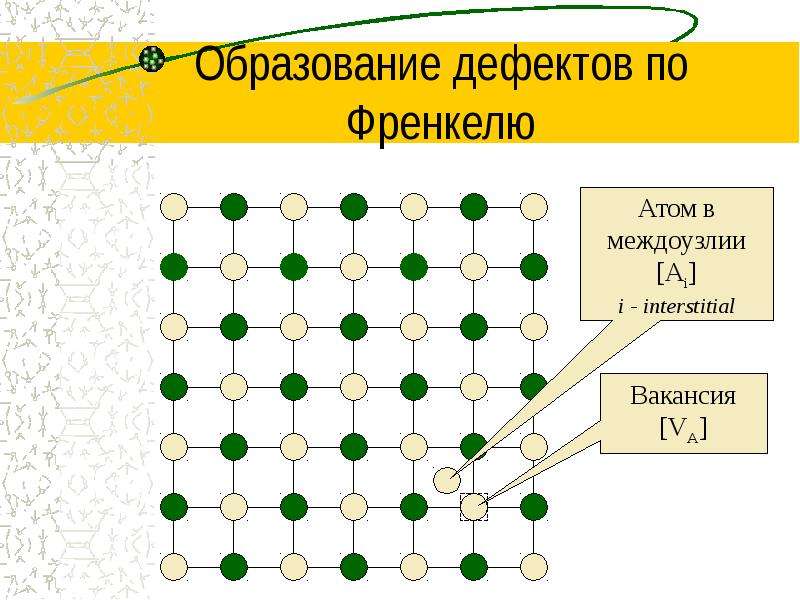

Образование дефектов по Френкелю

Слайд 16

Описание слайда:

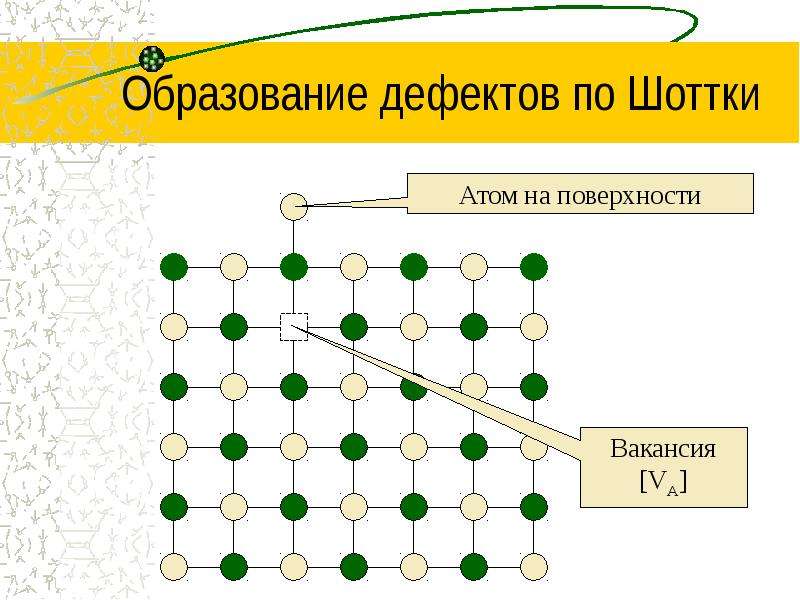

Образование дефектов по Шоттки

Слайд 17

Описание слайда:

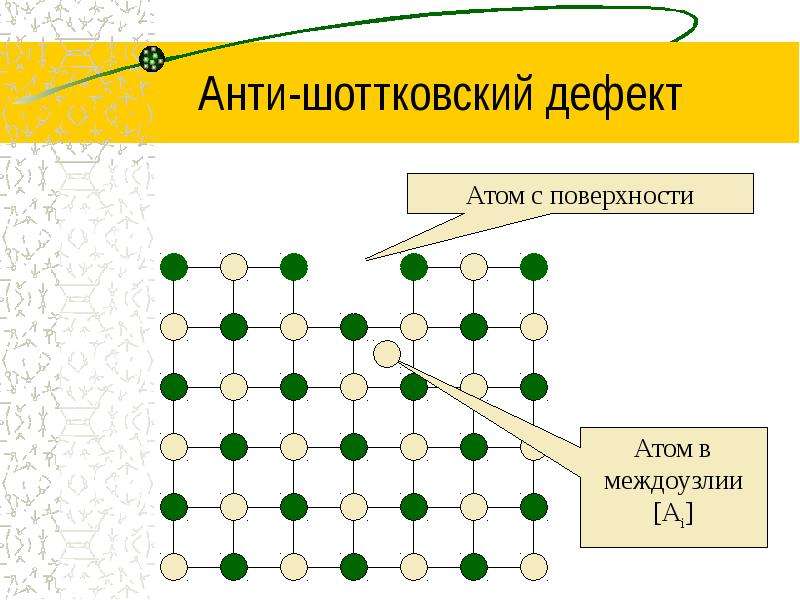

Анти-шоттковский дефект

Слайд 18

Описание слайда:

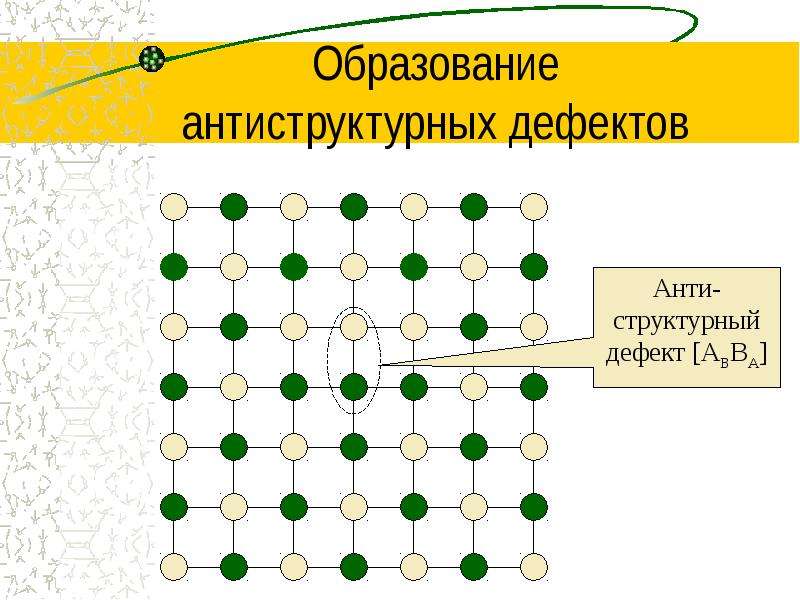

Образование антиструктурных дефектов

Слайд 19

Описание слайда:

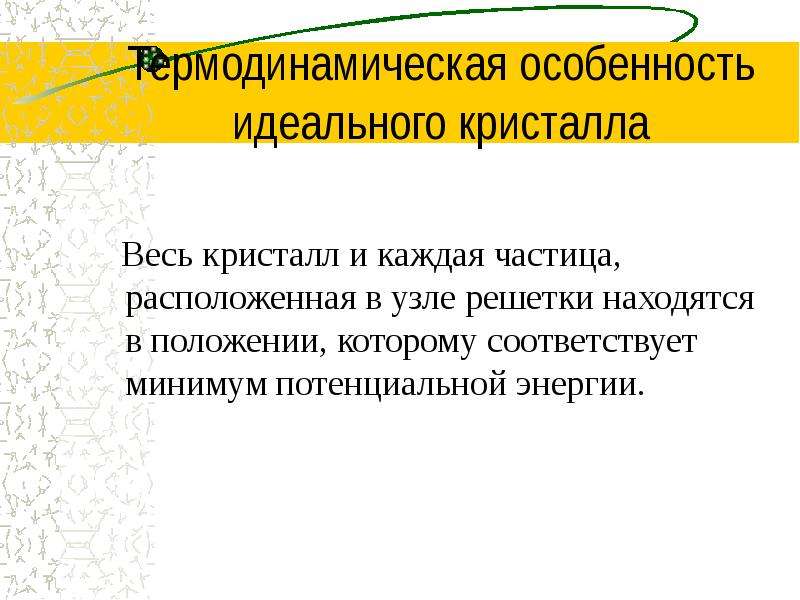

Термодинамическая особенность идеального кристалла Весь кристалл и каждая частица, расположенная в узле решетки находятся в положении, которому соответствует минимум потенциальной энергии.

Слайд 20

Описание слайда:

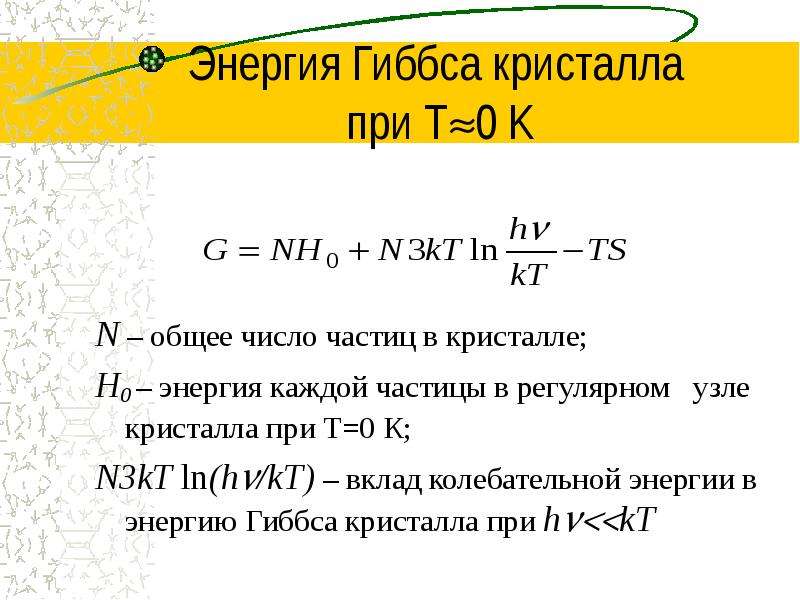

Энергия Гиббса кристалла при T0 K N – общее число частиц в кристалле; H0 – энергия каждой частицы в регулярном узле кристалла при Т=0 К; N3kT ln(h/kT) – вклад колебательной энергии в энергию Гиббса кристалла при hkT

Слайд 21

Описание слайда:

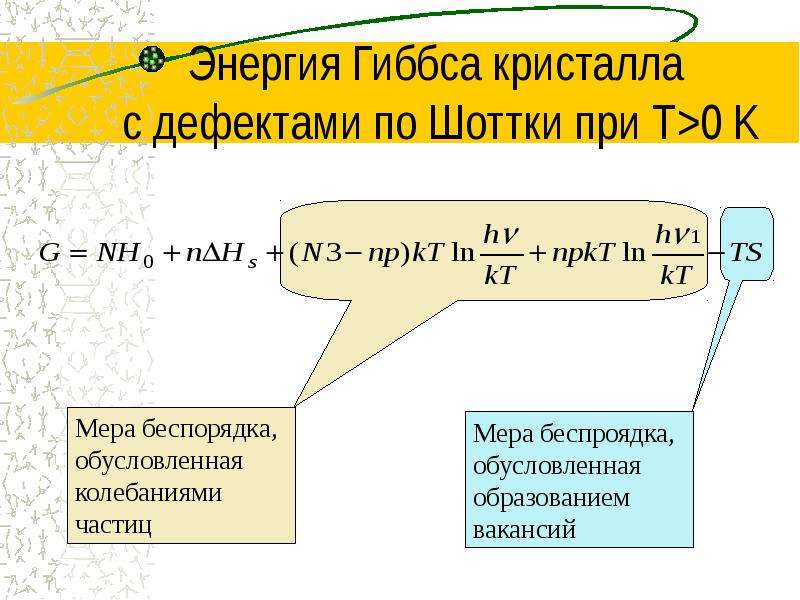

Энергия Гиббса кристалла c дефектами по Шоттки при T>0 K n – общее число дефектов в кристалле; HS – теплота образования единичного дефекта по Шоттки;

Слайд 22

Описание слайда:

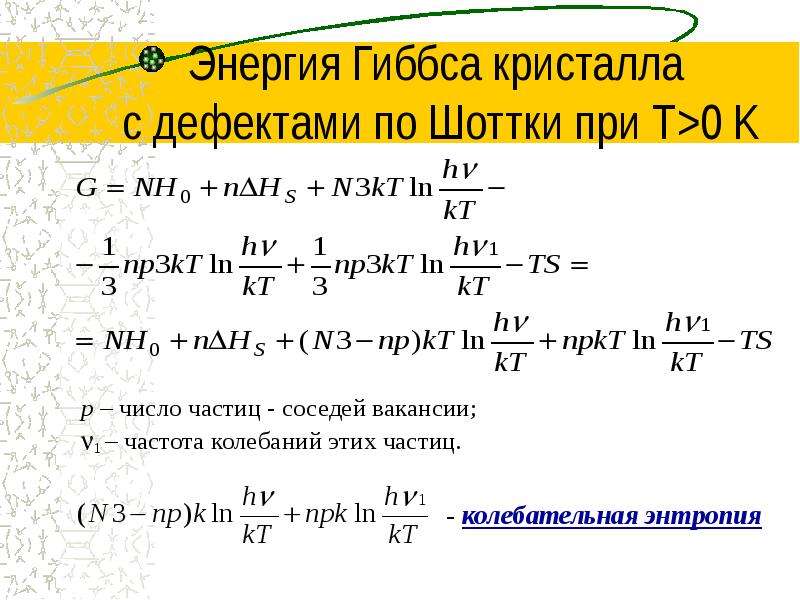

Энергия Гиббса кристалла c дефектами по Шоттки при T>0 K p – число частиц - соседей вакансии; 1 – частота колебаний этих частиц.

Слайд 23

Описание слайда:

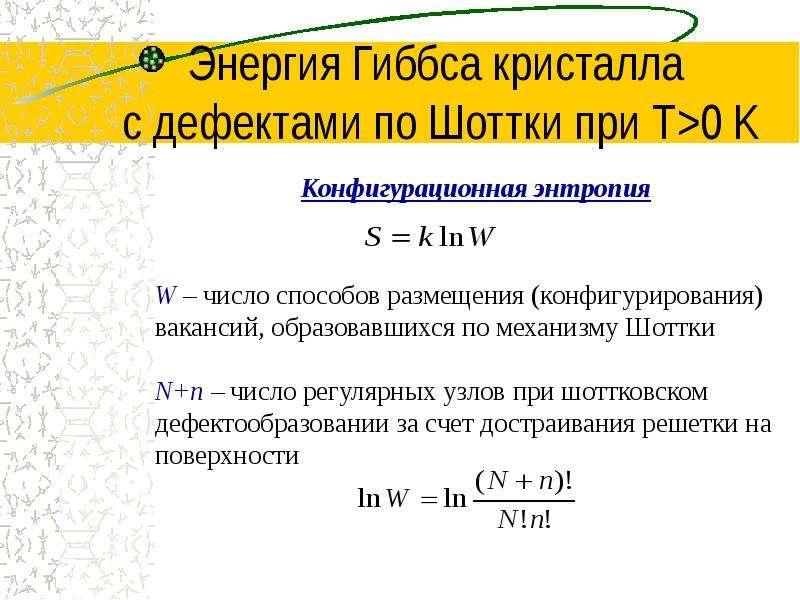

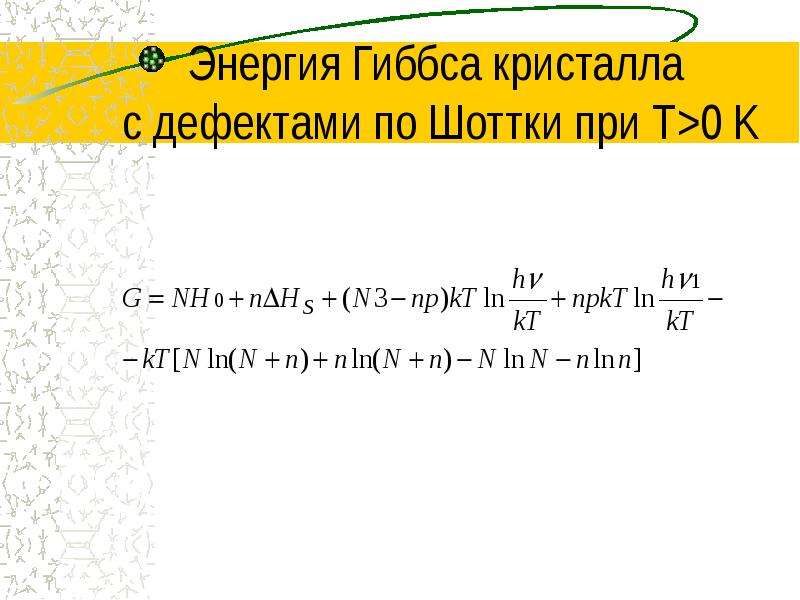

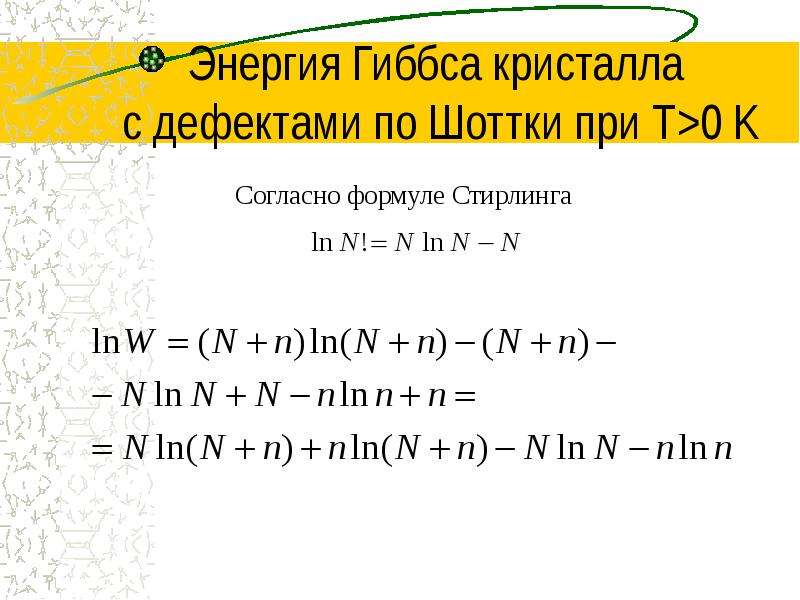

Энергия Гиббса кристалла c дефектами по Шоттки при T>0 K

Слайд 24

Описание слайда:

Энергия Гиббса кристалла c дефектами по Шоттки при T>0 K

Слайд 25

Описание слайда:

Энергия Гиббса кристалла c дефектами по Шоттки при T>0 K

Слайд 26

Описание слайда:

Энергия Гиббса кристалла c дефектами по Шоттки при T>0 K
