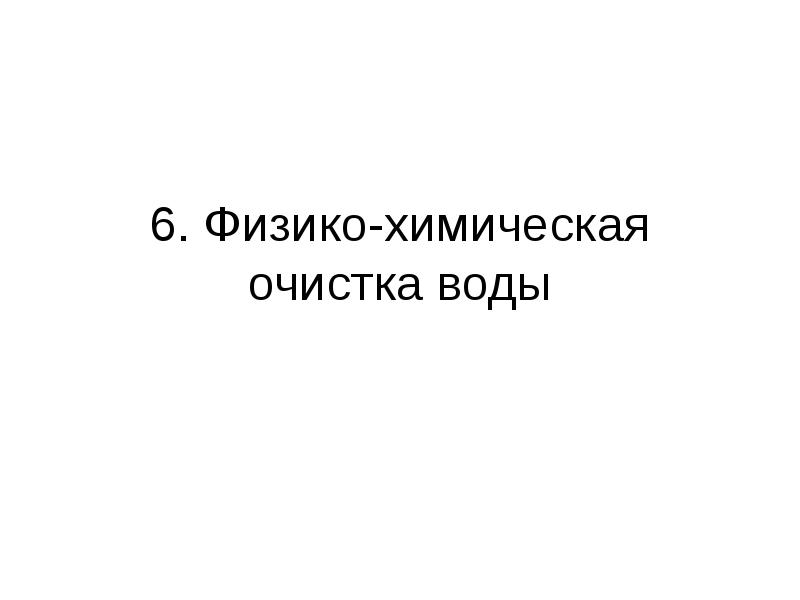

6. Физико-химическая очистка воды

Слайд 2

Описание слайда:

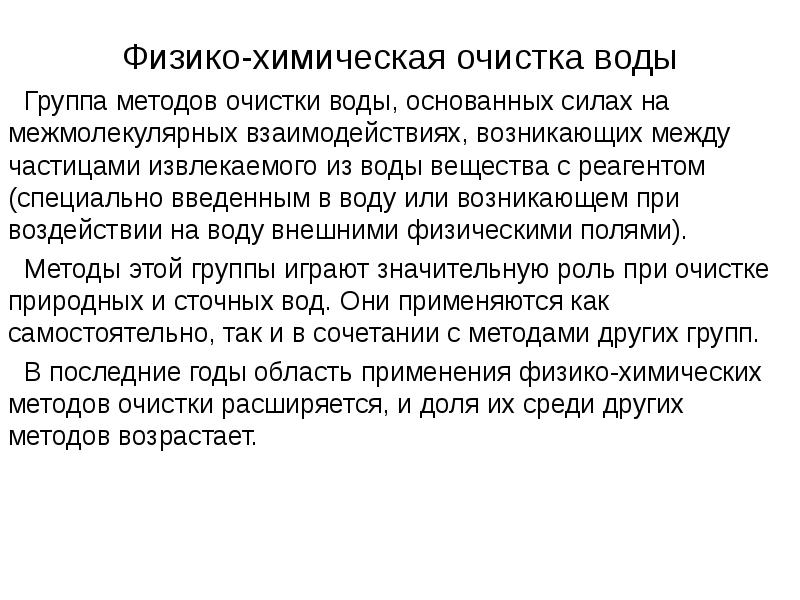

Физико-химическая очистка воды Группа методов очистки воды, основанных силах на межмолекулярных взаимодействиях, возникающих между частицами извлекаемого из воды вещества с реагентом (специально введенным в воду или возникающем при воздействии на воду внешними физическими полями). Методы этой группы играют значительную роль при очистке природных и сточных вод. Они применяются как самостоятельно, так и в сочетании с методами других групп. В последние годы область применения физико-химических методов очистки расширяется, и доля их среди других методов возрастает.

Слайд 3

Описание слайда:

6.1. Коагуляция и флокуляция

Слайд 4

Описание слайда:

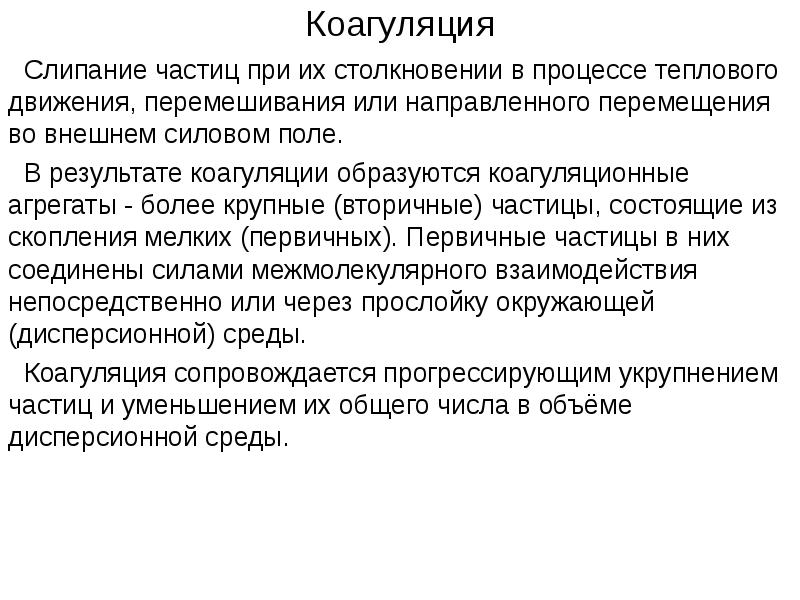

Коагуляция Слипание частиц при их столкновении в процессе теплового движения, перемешивания или направленного перемещения во внешнем силовом поле. В результате коагуляции образуются коагуляционные агрегаты - более крупные (вторичные) частицы, состоящие из скопления мелких (первичных). Первичные частицы в них соединены силами межмолекулярного взаимодействия непосредственно или через прослойку окружающей (дисперсионной) среды. Коагуляция сопровождается прогрессирующим укрупнением частиц и уменьшением их общего числа в объёме дисперсионной среды.

Слайд 5

Описание слайда:

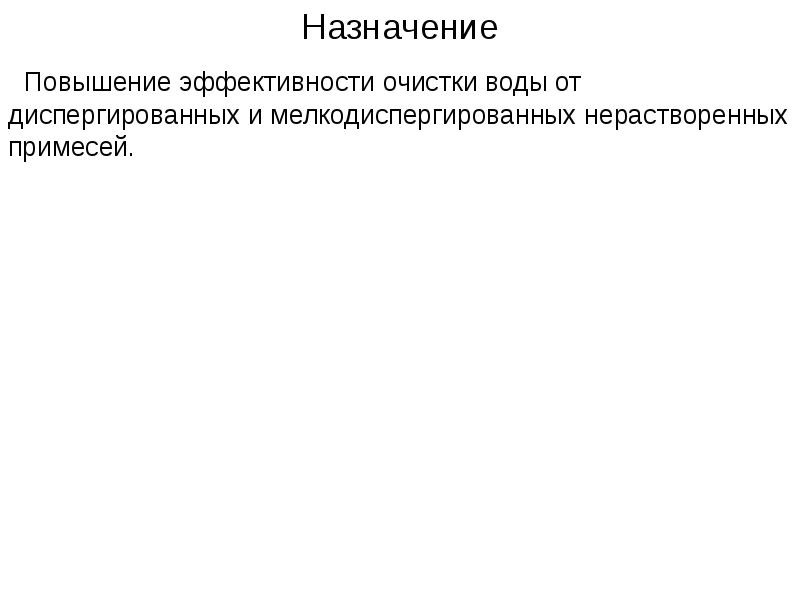

Назначение Повышение эффективности очистки воды от диспергированных и мелкодиспергированных нерастворенных примесей.

Слайд 6

Описание слайда:

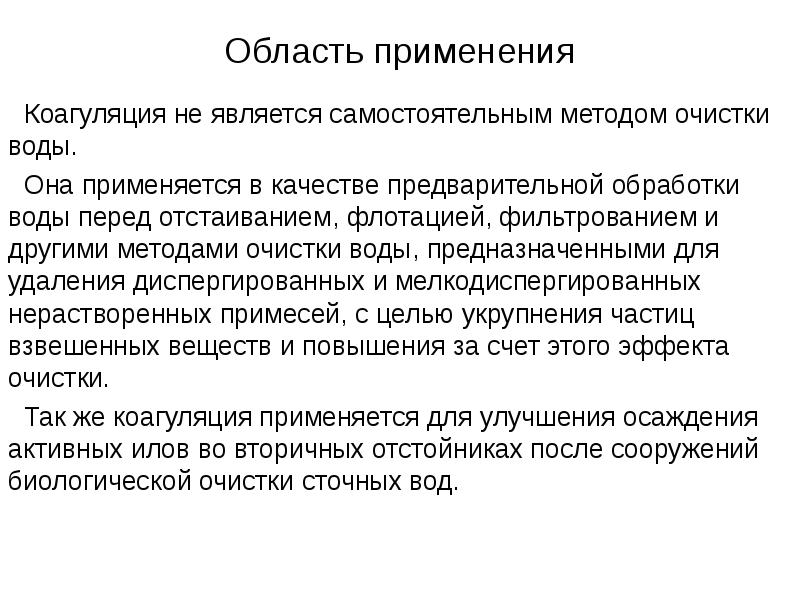

Область применения Коагуляция не является самостоятельным методом очистки воды. Она применяется в качестве предварительной обработки воды перед отстаиванием, флотацией, фильтрованием и другими методами очистки воды, предназначенными для удаления диспергированных и мелкодиспергированных нерастворенных примесей, с целью укрупнения частиц взвешенных веществ и повышения за счет этого эффекта очистки. Так же коагуляция применяется для улучшения осаждения активных илов во вторичных отстойниках после сооружений биологической очистки сточных вод.

Слайд 7

Описание слайда:

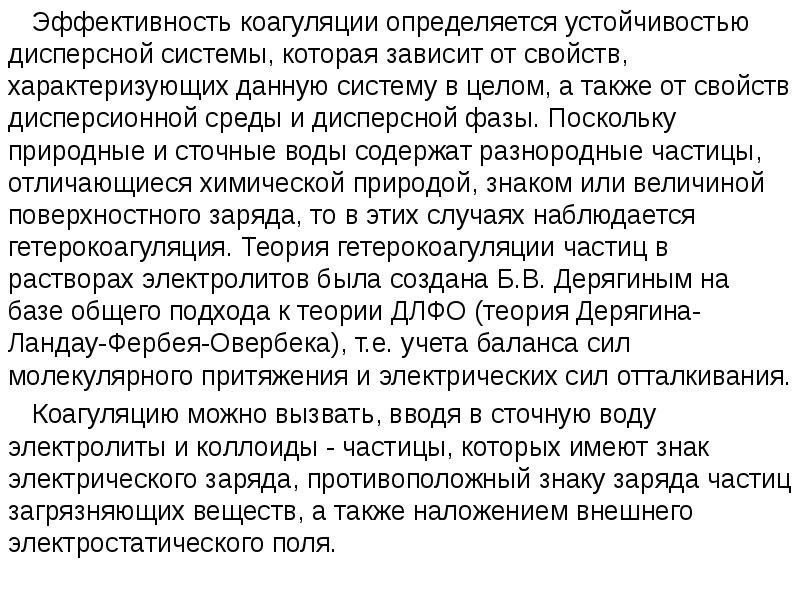

Эффективность коагуляции определяется устойчивостью дисперсной системы, которая зависит от свойств, характеризующих данную систему в целом, а также от свойств дисперсионной среды и дисперсной фазы. Поскольку природные и сточные воды содержат разнородные частицы, отличающиеся химической природой, знаком или величиной поверхностного заряда, то в этих случаях наблюдается гетерокоагуляция. Теория гетерокоагуляции частиц в растворах электролитов была создана Б.В. Дерягиным на базе общего подхода к теории ДЛФО (теория Дерягина-Ландау-Фербея-Овербека), т.е. учета баланса сил молекулярного притяжения и электрических сил отталкивания. Эффективность коагуляции определяется устойчивостью дисперсной системы, которая зависит от свойств, характеризующих данную систему в целом, а также от свойств дисперсионной среды и дисперсной фазы. Поскольку природные и сточные воды содержат разнородные частицы, отличающиеся химической природой, знаком или величиной поверхностного заряда, то в этих случаях наблюдается гетерокоагуляция. Теория гетерокоагуляции частиц в растворах электролитов была создана Б.В. Дерягиным на базе общего подхода к теории ДЛФО (теория Дерягина-Ландау-Фербея-Овербека), т.е. учета баланса сил молекулярного притяжения и электрических сил отталкивания. Коагуляцию можно вызвать, вводя в сточную воду электролиты и коллоиды - частицы, которых имеют знак электрического заряда, противоположный знаку заряда частиц загрязняющих веществ, а также наложением внешнего электростатического поля.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Скорость быстрой коагуляции по Смолуховскому

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

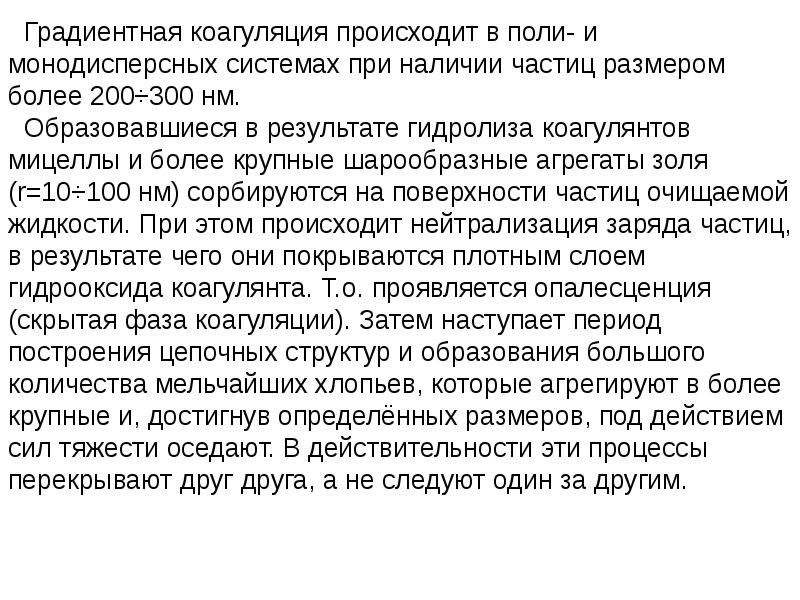

Скорость градиентной коагуляции

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

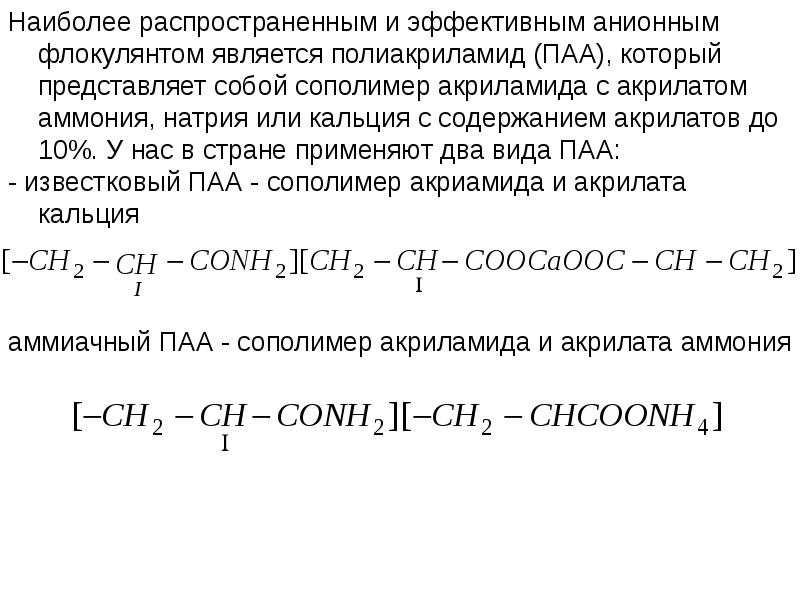

Флокуляция Процесс глубокой коагуляции, в результате которой образуются третичные (флокуляционные) агрегаты, состоящие из вторичных агрегатов. Происходит при введении в воду полимерных реагентов – флокуляетов. Механизм действия этих веществ в настоящее время мало изучен. Согласно теории Ла Мера, при флокуляции сначала происходит первичная адсорбция и каждая микромолекула прикрепляется несколькими сегментами к одной коллоидной частице. Адсорбированные молекулы занимают часть поверхности (F) частиц (активных центров, на которых возможна адсорбция), а остальная поверхность (1-F) остаётся свободной. Затем в процессе вторичной адсорбции свободные сегменты адсорбированных молекул закрепляются на поверхности других частиц, связывая их полимерными мостиками.

Слайд 18

Описание слайда:

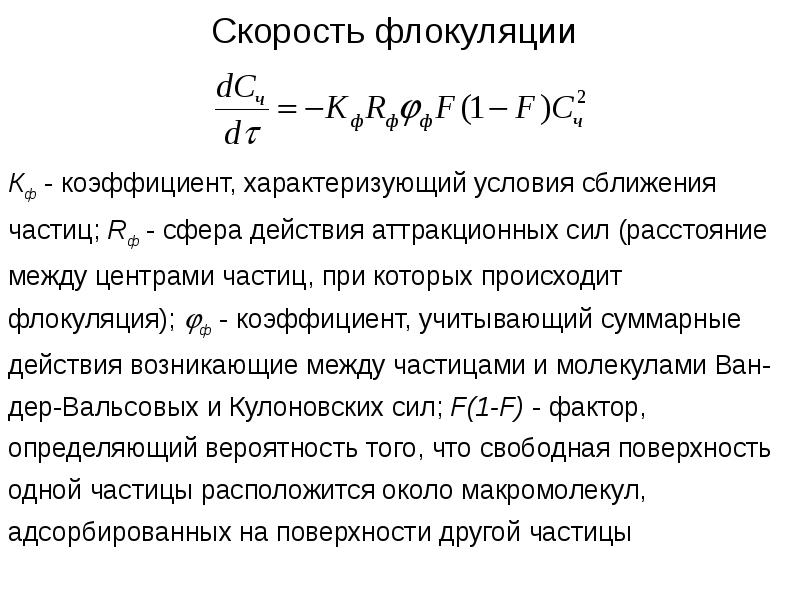

Скорость флокуляции

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

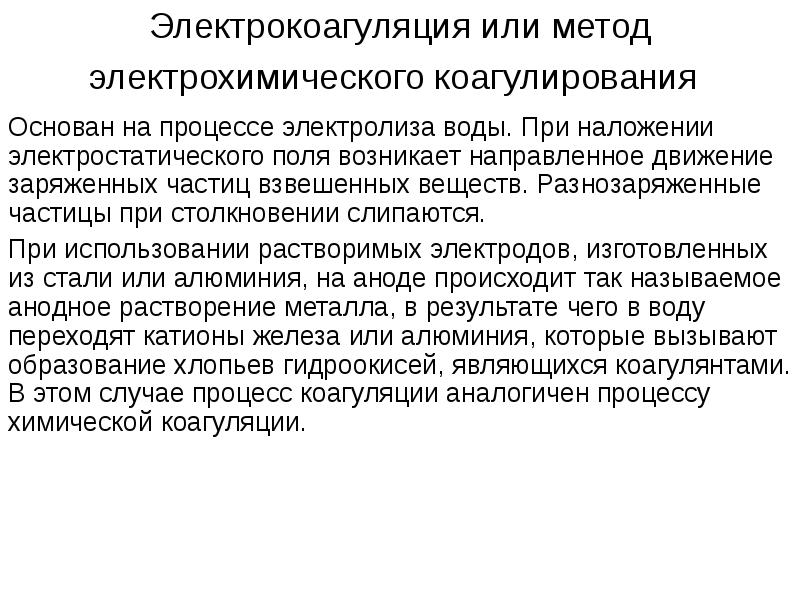

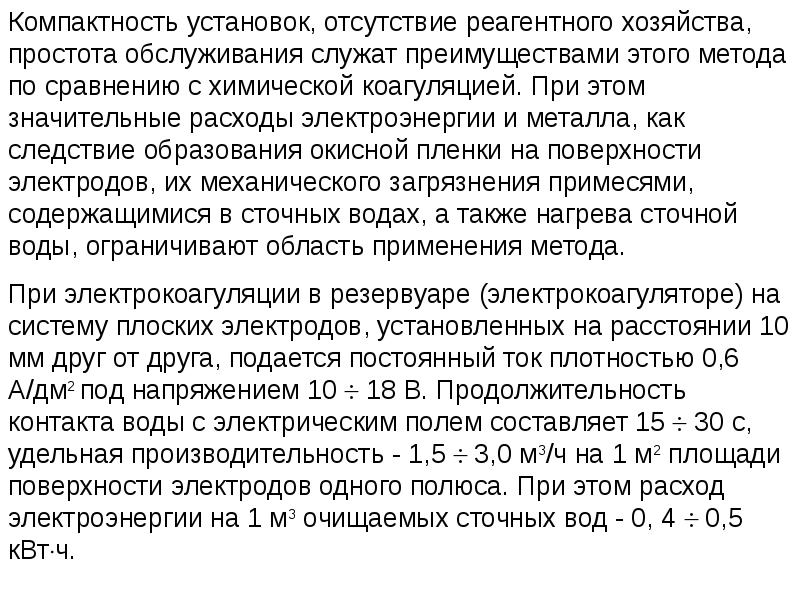

Электрокоагуляция или метод электрохимического коагулирования Основан на процессе электролиза воды. При наложении электростатического поля возникает направленное движение заряженных частиц взвешенных веществ. Разнозаряженные частицы при столкновении слипаются. При использовании растворимых электродов, изготовленных из стали или алюминия, на аноде происходит так называемое анодное растворение металла, в результате чего в воду переходят катионы железа или алюминия, которые вызывают образование хлопьев гидроокисей, являющихся коагулянтами. В этом случае процесс коагуляции аналогичен процессу химической коагуляции.
