Слайд 1


Форматы Форматы данных Система команд. Форматы команд Режимы адресации памяти. Стек Прерывания
Описание слайда:
Форматы Форматы данных Система команд. Форматы команд Режимы адресации памяти. Стек Прерывания

Слайд 2


1. Форматы данных Машинная команда может работать с данными вполне определенного формата. При выполнении команды микропроцессор получает из оперативной памяти последовательность 0 и 1 и интерпретирует эту последовательность как символ, как адрес, как число в зависимости от команды.
Описание слайда:
1. Форматы данных Машинная команда может работать с данными вполне определенного формата. При выполнении команды микропроцессор получает из оперативной памяти последовательность 0 и 1 и интерпретирует эту последовательность как символ, как адрес, как число в зависимости от команды.

Слайд 3


Формат данных — это способ интерпретации микропроцессором данных в процессе их обработки. МП может работать, например, с данными следующих форматов: 8-битовые целые числа без знаков. 1 байт воспринимается как целое неотрицательное число. Диапазон от 0000 0000 до 1111 1111в двоичной системе, 0 -256 в десятичной.
Описание слайда:
Формат данных — это способ интерпретации микропроцессором данных в процессе их обработки. МП может работать, например, с данными следующих форматов: 8-битовые целые числа без знаков. 1 байт воспринимается как целое неотрицательное число. Диапазон от 0000 0000 до 1111 1111в двоичной системе, 0 -256 в десятичной.

Слайд 4


8-битовые целые числа со знаком. В байте для записи цифр числа используют 7 младших разрядов. Старший разряд байта используется как знаковый: 0 в этом разряде соответствует положительному числу, 1 — отрицательному. Отрицательные числа здесь представляются в дополнительном коде. Диапазон чисел -128 до +127.
Описание слайда:
8-битовые целые числа со знаком. В байте для записи цифр числа используют 7 младших разрядов. Старший разряд байта используется как знаковый: 0 в этом разряде соответствует положительному числу, 1 — отрицательному. Отрицательные числа здесь представляются в дополнительном коде. Диапазон чисел -128 до +127.

Слайд 5


16-битовые целые числа без знака (аналогично) 16-битовые числа со знаком 8-битовые двоично-десятичные числа. Используют для обработки десятичных чисел без знака. Для кодирования десятичных цифр здесь применяют 4-разрядные двоичные коды, например, 1 -0001, 2-0010. Используют упакованный и не упакованный форматы. В упакованном формате используются оба полубайта, диапазон от 0 до 99. В неупакованном формате используют только младший полубайт, диапазон от 0 до 9.
Описание слайда:
16-битовые целые числа без знака (аналогично) 16-битовые числа со знаком 8-битовые двоично-десятичные числа. Используют для обработки десятичных чисел без знака. Для кодирования десятичных цифр здесь применяют 4-разрядные двоичные коды, например, 1 -0001, 2-0010. Используют упакованный и не упакованный форматы. В упакованном формате используются оба полубайта, диапазон от 0 до 99. В неупакованном формате используют только младший полубайт, диапазон от 0 до 9.

Слайд 6


8-битовые символы. Для кодирования букв латинского и национального алфавитов, знаков препинания, цифр, математических символов, псевдографики, управляющих символов. Код ASCII. Битовые поля. Непрерывная последовательность битов, каждый разряд рассматривается независимо от остальных, например, содержимое регистра слова состояния процессора.
Описание слайда:
8-битовые символы. Для кодирования букв латинского и национального алфавитов, знаков препинания, цифр, математических символов, псевдографики, управляющих символов. Код ASCII. Битовые поля. Непрерывная последовательность битов, каждый разряд рассматривается независимо от остальных, например, содержимое регистра слова состояния процессора.

Слайд 7


Строки переменной длины. Последовательность байтов или слов. Строки могу иметь любую длину в пределах до :; Кбайт. Команды, манипулирующие с этим форматом, ведут обработку побайтно или по словам. адреса, указатели, векторы.
Описание слайда:
Строки переменной длины. Последовательность байтов или слов. Строки могу иметь любую длину в пределах до :; Кбайт. Команды, манипулирующие с этим форматом, ведут обработку побайтно или по словам. адреса, указатели, векторы.

Слайд 8


2. Система команд Команды, которое может выполнять МП, составляют его систему команд Система команд любой ЭВМ содержит следующие группы команд: Передача данных, копирование данных из одного места в другое. Арифметические операции. Основные — сложение и вычитание. Чаще всего вычитание сводится к сложению. Умножение и деление обычно выполняются по специальным программам. Логические операции. Сравнение, И, ИЛИ, НЕ. Сюда добавляют анализ отдельных битов кода, их сброс и установку. Сдвиги двоичного кода влево и вправо. Команды ввода и вывода информации. В некоторых ЭВМ внешние устройства имеют специальные адреса, и эти операции сводятся к передаче данных. Команды управления. Организуют нелинейные алгоритмы: условный и безусловный переход, обращение к подпрограмме. Останов, нет операции.
Описание слайда:
2. Система команд Команды, которое может выполнять МП, составляют его систему команд Система команд любой ЭВМ содержит следующие группы команд: Передача данных, копирование данных из одного места в другое. Арифметические операции. Основные — сложение и вычитание. Чаще всего вычитание сводится к сложению. Умножение и деление обычно выполняются по специальным программам. Логические операции. Сравнение, И, ИЛИ, НЕ. Сюда добавляют анализ отдельных битов кода, их сброс и установку. Сдвиги двоичного кода влево и вправо. Команды ввода и вывода информации. В некоторых ЭВМ внешние устройства имеют специальные адреса, и эти операции сводятся к передаче данных. Команды управления. Организуют нелинейные алгоритмы: условный и безусловный переход, обращение к подпрограмме. Останов, нет операции.

Слайд 9


Существую два направления в системах команд современных компьютеров. Компьютер с полным набором команд — CISC (Complex Instruction Set Computer), с ограниченным набором – RISC (Reduced Instruction Set Computer). Некоторые команды компьютер выполняет часто, другие — лишь эпизодически. RISC-машина имеет ограниченный набор простых и коротких операций, остальные действия реализованы программно.
Описание слайда:
Существую два направления в системах команд современных компьютеров. Компьютер с полным набором команд — CISC (Complex Instruction Set Computer), с ограниченным набором – RISC (Reduced Instruction Set Computer). Некоторые команды компьютер выполняет часто, другие — лишь эпизодически. RISC-машина имеет ограниченный набор простых и коротких операций, остальные действия реализованы программно.

Слайд 10


Формат машинной команды Формат машинной команды — это сведения о длине, составе, назначении и взаимном расположении частей команды. Части команды называются полями. Например, каждая команда содержит поле кода операции, многие команды имеют поля операндов. Описание формата команды — это описание способа кодирования в команде всех сведений, необходимых МП для ее выполнения.
Описание слайда:
Формат машинной команды Формат машинной команды — это сведения о длине, составе, назначении и взаимном расположении частей команды. Части команды называются полями. Например, каждая команда содержит поле кода операции, многие команды имеют поля операндов. Описание формата команды — это описание способа кодирования в команде всех сведений, необходимых МП для ее выполнения.

Слайд 11


Команда называется безадресной, если для ее выполнения не нужны операнды. Команда называется адресной, если ей требуются операнды, которые обычно расположены в основной памяти. Различают одноадресные, двухадресные и трехадресные команды
Описание слайда:
Команда называется безадресной, если для ее выполнения не нужны операнды. Команда называется адресной, если ей требуются операнды, которые обычно расположены в основной памяти. Различают одноадресные, двухадресные и трехадресные команды

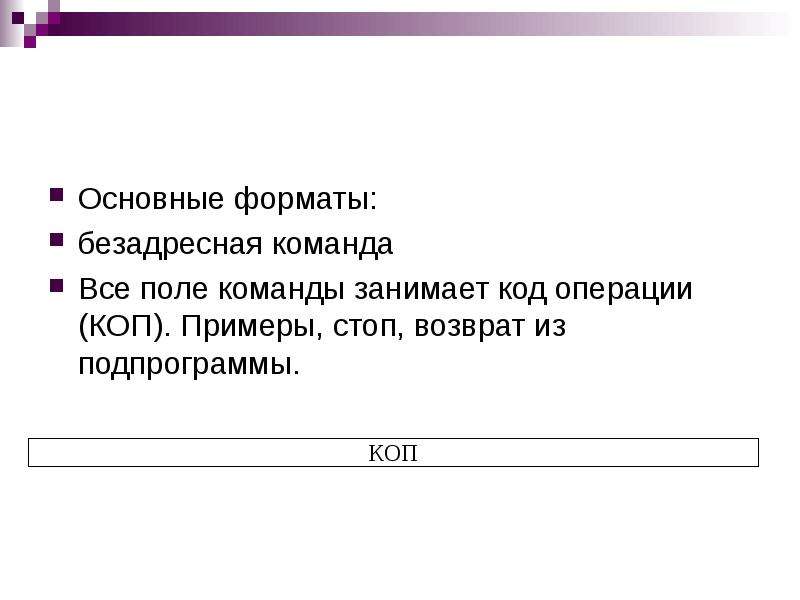

Слайд 12


Основные форматы: безадресная команда Все поле команды занимает код операции (КОП). Примеры, стоп, возврат из подпрограммы.
Описание слайда:
Основные форматы: безадресная команда Все поле команды занимает код операции (КОП). Примеры, стоп, возврат из подпрограммы.

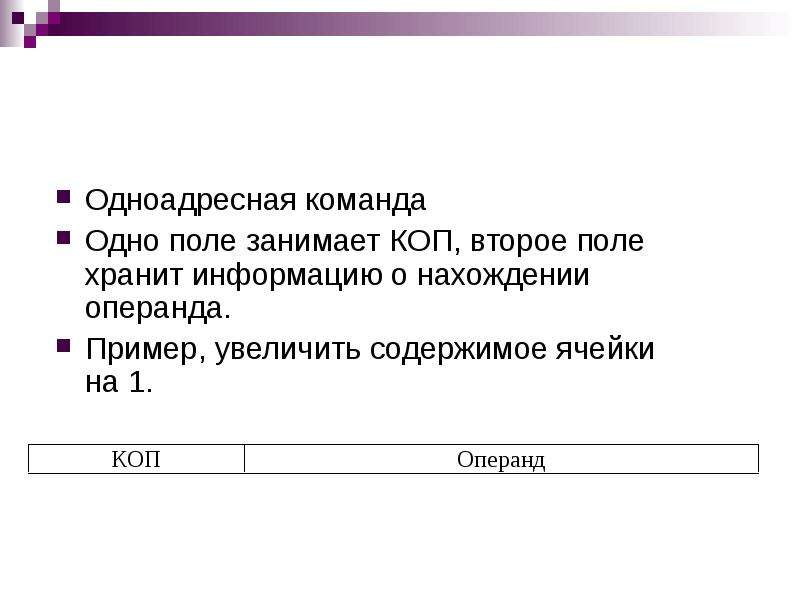

Слайд 13


Одноадресная команда Одно поле занимает КОП, второе поле хранит информацию о нахождении операнда. Пример, увеличить содержимое ячейки на 1.
Описание слайда:
Одноадресная команда Одно поле занимает КОП, второе поле хранит информацию о нахождении операнда. Пример, увеличить содержимое ячейки на 1.

Слайд 14


Двухадресная команда Предусмотрены два поля для адресации двух операндов. Результат выполнения операции запоминается на месте одного из операндов. Пример, добавить содержимое одной ячейки к содержимому другой.
Описание слайда:
Двухадресная команда Предусмотрены два поля для адресации двух операндов. Результат выполнения операции запоминается на месте одного из операндов. Пример, добавить содержимое одной ячейки к содержимому другой.

Слайд 15


Трехадресная команда Поле операнда 3 будет содержать результат операции.
Описание слайда:
Трехадресная команда Поле операнда 3 будет содержать результат операции.

Слайд 16


3. Режимы адресации памяти. Стек Режим адресации памяти — это схема преобразования адресной информации об операнде в команде в его исполнительный адрес. Операнд может хранится в регистре процессора или в оперативной памяти. Информация об этом и хранится в поле адресации: информация о методе адресации и номер регистра общего назначения, который участвует в команде.
Описание слайда:
3. Режимы адресации памяти. Стек Режим адресации памяти — это схема преобразования адресной информации об операнде в команде в его исполнительный адрес. Операнд может хранится в регистре процессора или в оперативной памяти. Информация об этом и хранится в поле адресации: информация о методе адресации и номер регистра общего назначения, который участвует в команде.

Слайд 17


Форматы Форматы данных Система команд. Форматы команд Режимы адресации памяти. Стек Прерывания, слайд №17
Описание слайда:

Слайд 18


Рассмотрим режимы адресации, общие для многих МП. Регистровый режим. Операнд находится в регистре общего назначения. Обозначается Rn: R1, R2, цифры — номера регистров. Регистровый косвенный режим. Операнд находится в основной памяти, а его адрес — в регистре. Обозначается (Rn)
Описание слайда:
Рассмотрим режимы адресации, общие для многих МП. Регистровый режим. Операнд находится в регистре общего назначения. Обозначается Rn: R1, R2, цифры — номера регистров. Регистровый косвенный режим. Операнд находится в основной памяти, а его адрес — в регистре. Обозначается (Rn)

Слайд 19


Автоинкрементный режим. Подобен косвенному регистровому, но после адресации операнда и выполнения над ним операции содержимое региста увеличивается на 2 ( в командах выполнения операций над словами) и на 1 (в командах операции над байтами). Обозначение (Rn)+.
Описание слайда:
Автоинкрементный режим. Подобен косвенному регистровому, но после адресации операнда и выполнения над ним операции содержимое региста увеличивается на 2 ( в командах выполнения операций над словами) и на 1 (в командах операции над байтами). Обозначение (Rn)+.

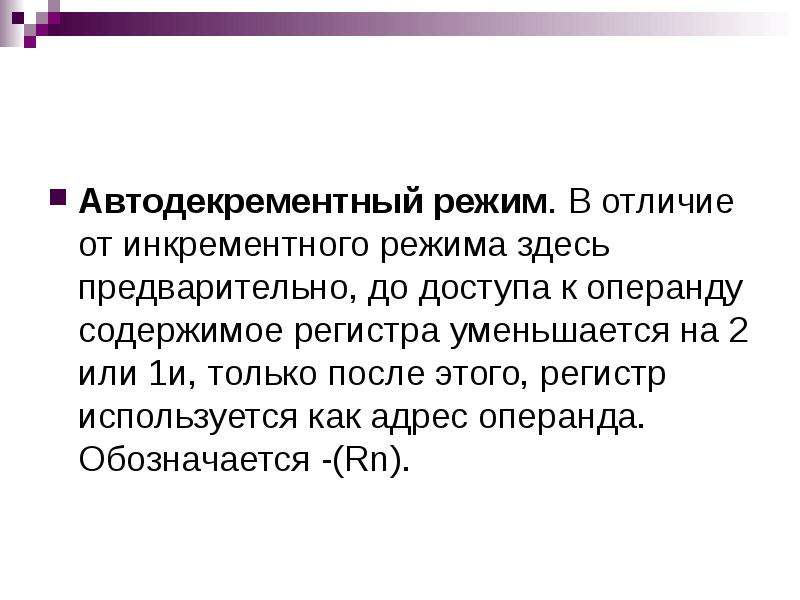

Слайд 20


Автодекрементный режим. В отличие от инкрементного режима здесь предварительно, до доступа к операнду содержимое регистра уменьшается на 2 или 1и, только после этого, регистр используется как адрес операнда. Обозначается -(Rn).
Описание слайда:
Автодекрементный режим. В отличие от инкрементного режима здесь предварительно, до доступа к операнду содержимое регистра уменьшается на 2 или 1и, только после этого, регистр используется как адрес операнда. Обозначается -(Rn).

Слайд 21


Операции с константой. Данные могут непосредственно включаться в состав команды, т.е. размещаются после кода операции. Сегментный способ. Адрес ОЗУ вычисляется как сумма двух чисел: сегмента и смещения. Одно из них сдвинуто влево на 4 двоичных разряда (умножено на 16). Пусть сегмент А000h, смещение1000h. Запись адреса А000:1000. Итоговый адрес А000(0) + 1000 А1000 При этом один адрес может быть представлен несколькими комбинациями.
Описание слайда:
Операции с константой. Данные могут непосредственно включаться в состав команды, т.е. размещаются после кода операции. Сегментный способ. Адрес ОЗУ вычисляется как сумма двух чисел: сегмента и смещения. Одно из них сдвинуто влево на 4 двоичных разряда (умножено на 16). Пусть сегмент А000h, смещение1000h. Запись адреса А000:1000. Итоговый адрес А000(0) + 1000 А1000 При этом один адрес может быть представлен несколькими комбинациями.

Слайд 22


Стек. Это структура данных, в которую можно данные добавлять и извлекать, но для работы доступен только последний элемент(первый вошел — последним вышел). Необходимый элемент — указатель стека, им может быть регистр общего назначения. Указатель хранит адрес верхнего занятого элемента
Описание слайда:
Стек. Это структура данных, в которую можно данные добавлять и извлекать, но для работы доступен только последний элемент(первый вошел — последним вышел). Необходимый элемент — указатель стека, им может быть регистр общего назначения. Указатель хранит адрес верхнего занятого элемента

Слайд 23


Форматы Форматы данных Система команд. Форматы команд Режимы адресации памяти. Стек Прерывания, слайд №23
Описание слайда:

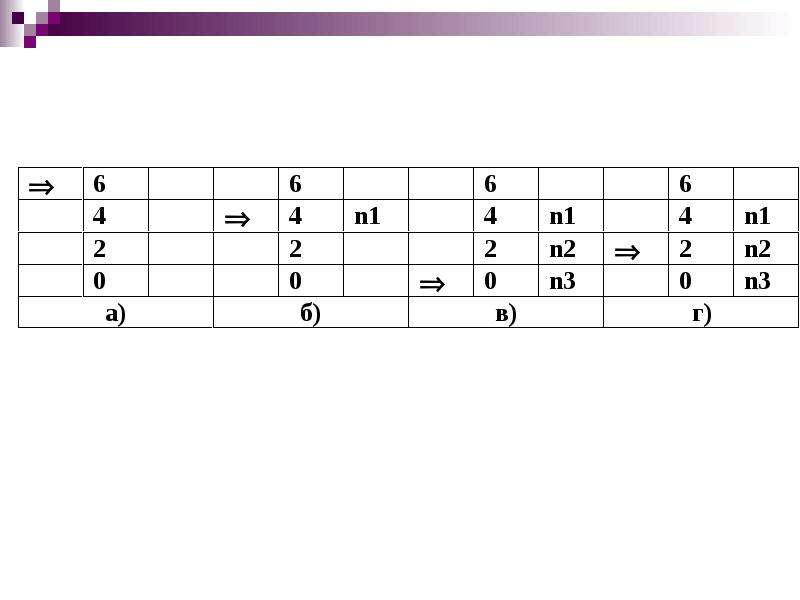

Слайд 24


Рассмотрим пример. Пусть требуется временно сохранить значения целочисленных переменных n1, n2, n3. Перед началом указатель стека содержит адрес 6 (рис.а). Даем команду: записать в стек n1.
Описание слайда:
Рассмотрим пример. Пусть требуется временно сохранить значения целочисленных переменных n1, n2, n3. Перед началом указатель стека содержит адрес 6 (рис.а). Даем команду: записать в стек n1.

Слайд 25


Процессор: уменьшает указатель стека на 2 (целое число занимает в памяти 2 байта), получит адрес 4; запишет n1 поэтому адресу (рис. б).
Описание слайда:
Процессор: уменьшает указатель стека на 2 (целое число занимает в памяти 2 байта), получит адрес 4; запишет n1 поэтому адресу (рис. б).

Слайд 26


Аналогично при выполнении команд "записать в стек n2" и "записать в стек n3" значения этих переменных попадут в ячейки 2 и 0 (рис.в). Теперь будем восстанавливать информацию из стека. Указатель содержит адрес 0, указывает на переменную n3. Подадим команду"прочитать из стека n3". При этом процессор: считает значение n3 из стека; увеличит указатель стека на 2 (рис.г). Стек используется для вызова подпрограмм, для сохранения состояния прерванной программы.
Описание слайда:
Аналогично при выполнении команд "записать в стек n2" и "записать в стек n3" значения этих переменных попадут в ячейки 2 и 0 (рис.в). Теперь будем восстанавливать информацию из стека. Указатель содержит адрес 0, указывает на переменную n3. Подадим команду"прочитать из стека n3". При этом процессор: считает значение n3 из стека; увеличит указатель стека на 2 (рис.г). Стек используется для вызова подпрограмм, для сохранения состояния прерванной программы.

Слайд 27


4. Прерывания Микропроцессорные прерывания составляют важную часть архитектуры МП. Они обращают внимание МП на особые условия, возникающие в самом процессоре или вне его. Прерывание — это прекращение выполнения текущей последовательности команд для обработки события, которое произошло в микропроцессоре или ином оборудовании компьютера. Запрос на прерывание может возникнуть в самом МП или поступить от других устройств.
Описание слайда:
4. Прерывания Микропроцессорные прерывания составляют важную часть архитектуры МП. Они обращают внимание МП на особые условия, возникающие в самом процессоре или вне его. Прерывание — это прекращение выполнения текущей последовательности команд для обработки события, которое произошло в микропроцессоре или ином оборудовании компьютера. Запрос на прерывание может возникнуть в самом МП или поступить от других устройств.

Слайд 28


Различают следующие классы прерываний: Внутримикропроцессорные прерывания, вызываются событиями внутри МП (деление на нуль, переполнение регистров). Внутрисистемные прерывания. Возникают вследствие событий во внешних устройствах компьютера (от таймера, от принтера, когда он готов принять информацию). Программные прерывания. Намеренно заложены в программу. Межмашинные прерывания. Возникают при посылке коммуникационных сигналов от одного компьютера другому.
Описание слайда:
Различают следующие классы прерываний: Внутримикропроцессорные прерывания, вызываются событиями внутри МП (деление на нуль, переполнение регистров). Внутрисистемные прерывания. Возникают вследствие событий во внешних устройствах компьютера (от таймера, от принтера, когда он готов принять информацию). Программные прерывания. Намеренно заложены в программу. Межмашинные прерывания. Возникают при посылке коммуникационных сигналов от одного компьютера другому.

Слайд 29


Внутрисистемные прерывания бывают двух типов: маскируемые и немаскируемые. Программист или системная программа могут запретить или разрешить (замаскировать) маскируемые прерывания. Если в регистре флагов выставить 1 у бита признака разрешения прерываний, то прерывание обрабатываться не будет. Маскируемые прерывания возникают от устройств ввода-вывода. Немаскируемые прерывания наступают при катастрофических событиях (сбой по питанию), ошибка памяти, ошибка четности по магистрали. Эти прерывания имеют наивысший приоритет и процессор обрабатывает их в первую очередь.
Описание слайда:
Внутрисистемные прерывания бывают двух типов: маскируемые и немаскируемые. Программист или системная программа могут запретить или разрешить (замаскировать) маскируемые прерывания. Если в регистре флагов выставить 1 у бита признака разрешения прерываний, то прерывание обрабатываться не будет. Маскируемые прерывания возникают от устройств ввода-вывода. Немаскируемые прерывания наступают при катастрофических событиях (сбой по питанию), ошибка памяти, ошибка четности по магистрали. Эти прерывания имеют наивысший приоритет и процессор обрабатывает их в первую очередь.

Слайд 30


При обработке прерывания процессор запоминает состояние прерванной программы (в стэке); распознает источник прерывания (анализируется регистр флагов и состояние внешних устройств); маскирует повторные прерывания от этого источника; вызывает и выполняет специальную системную программу обработки прерываний (выводит сообщение о причине прерывания и рекомендацию по возможным действиям); восстанавливает состояние прерванной программы, продолжает ее исполнение.
Описание слайда:
При обработке прерывания процессор запоминает состояние прерванной программы (в стэке); распознает источник прерывания (анализируется регистр флагов и состояние внешних устройств); маскирует повторные прерывания от этого источника; вызывает и выполняет специальную системную программу обработки прерываний (выводит сообщение о причине прерывания и рекомендацию по возможным действиям); восстанавливает состояние прерванной программы, продолжает ее исполнение.

Слайд 31


Вопросы Что такое формат данных? Перечислите и опишите известные вам форматы данных Какие группы команд образуют систему команд любой ЭВМ? Опишите два направления в системах команд современных компьютеров
Описание слайда:
Вопросы Что такое формат данных? Перечислите и опишите известные вам форматы данных Какие группы команд образуют систему команд любой ЭВМ? Опишите два направления в системах команд современных компьютеров

Слайд 32


Что такое формат машинной команды? Что означает адресная и безадресная команда? Опишите основные форматы команд Что такое режим адресации памяти? Где могут хранится операнды? Перечислите и опишите основные режимы адресации
Описание слайда:
Что такое формат машинной команды? Что означает адресная и безадресная команда? Опишите основные форматы команд Что такое режим адресации памяти? Где могут хранится операнды? Перечислите и опишите основные режимы адресации

Слайд 33


Опишите работу стека Что такое прерывание? Назовите классы прерываний Что означает маскируемое прерывание? Какие события к ним относятся? Какие события вызывают немаскируемые прерывания? Опишите последовательность действий МП при обработке прерывания.
Описание слайда:
Опишите работу стека Что такое прерывание? Назовите классы прерываний Что означает маскируемое прерывание? Какие события к ним относятся? Какие события вызывают немаскируемые прерывания? Опишите последовательность действий МП при обработке прерывания.
