Слайд 1

Описание слайда:

Формы залегания геологических тел

Слайд 2

Описание слайда:

Горнопородные или геологические тела слагаются горными породами – это важнейший иерархический уровень организации геологической планетарной материи Горнопородные или геологические тела слагаются горными породами – это важнейший иерархический уровень организации геологической планетарной материи

Слайд 3

Описание слайда:

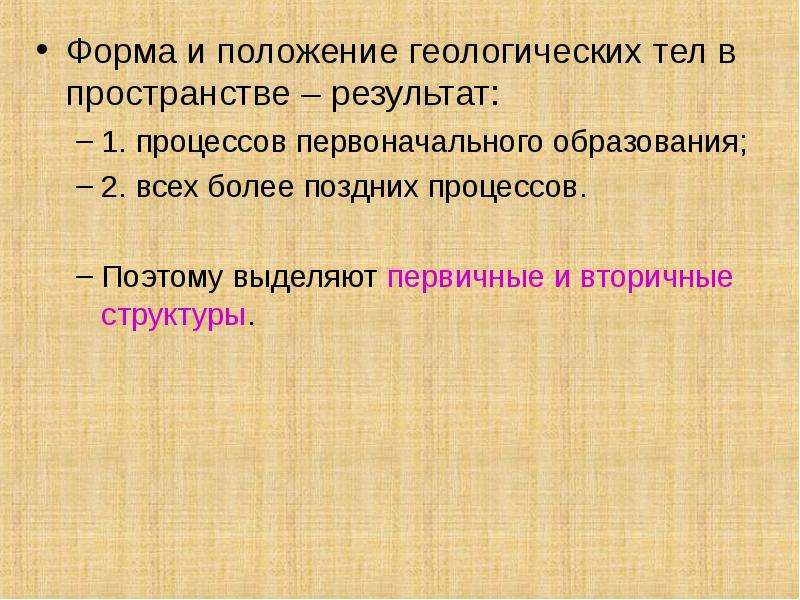

Форма и положение геологических тел в пространстве – результат: Форма и положение геологических тел в пространстве – результат: 1. процессов первоначального образования; 2. всех более поздних процессов. Поэтому выделяют первичные и вторичные структуры.

Слайд 4

Описание слайда:

Первичные структуры Первичные структуры геологических тел, особенности их залегания и взаимоотношения образуемых ими геологических комплексов зависят от условий формирования. Какие структуры мы тогда будем выделять? Осадочных комплексов; Эффузивных комплексов; Интрузивных комплексов

Слайд 5

Описание слайда:

Структуры осадочных комплексов Первичная структура осадочных комплексов – слой. Элементы слоя: подошва слоя – нижняя граница; кровля слоя – верхняя граница; мощность слоя – расстояние по нормали от кровли до подошвы. Видимая мощность – мощность части слоя, доступная наблюдению.

Слайд 6

Описание слайда:

Образование слоя занимало некоторый промежуток времени. Образование слоя занимало некоторый промежуток времени. Каждый слой, как правило, отличается от подстилающих и перекрывающих пород составом слагающих его осадков. Это вызвано условиями накопления. Слои белых и красноватых кварцевых песчаников кембрия и ордовика в долине р. Лава

Слайд 7

Описание слайда:

В процессе формирования у слоев горизонтальный или близкий к нему (1-20) характер залегания: абсолютные высоты границ между слоями в принципе одинаковы, выходы слоев на дневную поверхность повторяют в плане контуры рельефа. В процессе формирования у слоев горизонтальный или близкий к нему (1-20) характер залегания: абсолютные высоты границ между слоями в принципе одинаковы, выходы слоев на дневную поверхность повторяют в плане контуры рельефа. Породы какого возраста будут на возвышенностях, а какого в понижениях?

Слайд 8

Описание слайда:

Пример задачи на определение абсолютной высоты кровли (подошвы) горизонтально залегающих слоев Дано: в районе развиты горизонтально залегающие отложения кембрия и ордовика, известно, что подошва кембрийских отложений имеет абсолютную отметку 10 м, мощность кембрийских отложений 40 м, мощность ордовикских отложений 20 м. Задание: определить абсолютную отметку кровли ордовикских отложений

Слайд 9

Описание слайда:

Слоистость Чередование слоев, вызванное первичной неоднородностью осадка. Сочетания слоев, связанных единством времени образования – пачки, толщи, свиты. Слоистость бывает параллельная, волнистая, линзовидная, косая. Линзовидные прослои гипса в известняках перми. Левый берег р. Волга, окрестности Казани.

Слайд 10

Описание слайда:

Согласное залегание слоистых толщ Слои, образующие непрерывную последовательность и отражающие непрерывность процесса осадконакопления. Разрез пермских отложений в окрестностях Казани.

Слайд 11

Описание слайда:

Несогласное залегание слоистых толщ В результате перерыва в осадконакоплении или размыва раннее образовавшихся отложений наблюдается выпадение из разреза отдельных стратиграфических горизонтов – несогласное залегание пород. Перерыв в осадконакоплении может быть как кратковременным, так и очень долгим. Контакт кембрийских и ордовикских пород в долине р. Саблинка.

Слайд 12

Описание слайда:

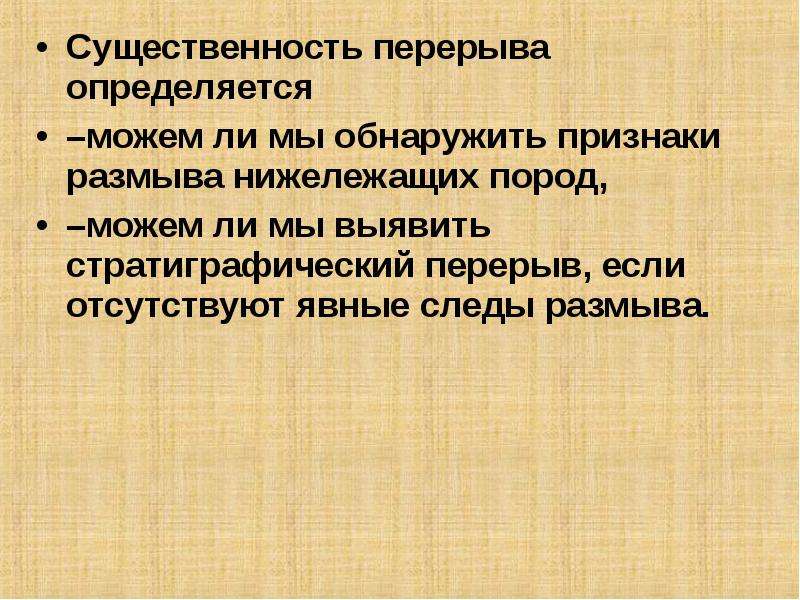

Существенность перерыва определяется Существенность перерыва определяется –можем ли мы обнаружить признаки размыва нижележащих пород, –можем ли мы выявить стратиграфический перерыв, если отсутствуют явные следы размыва.

Слайд 13

Описание слайда:

Угол несогласия – угол между слоистостью в нижнем и верхнем комплексах. Угол несогласия – угол между слоистостью в нижнем и верхнем комплексах. Объём несогласия – стратиграфический интервал, отсутствующий в разрезе (именно отсутствующие, виртуальные слои!). Гиатус – перерыв во времени между образованием последнего слоя в нижнем комплексе и первого слоя в верхнем комплексе. Время несогласия – интервал времени, в течение которого сформировался размыв. Он или равен гиатусу, или меньше его. Поверхность несогласия – ВСЕГДА подошва вышележащего комплекса.

Слайд 14

Описание слайда:

Классификация несогласий По величине угла параллельное, угловое, азимутальное, структурное; По площади распространения географическое, региональное, местное; По выраженности явное, скрытое;

Слайд 15

Описание слайда:

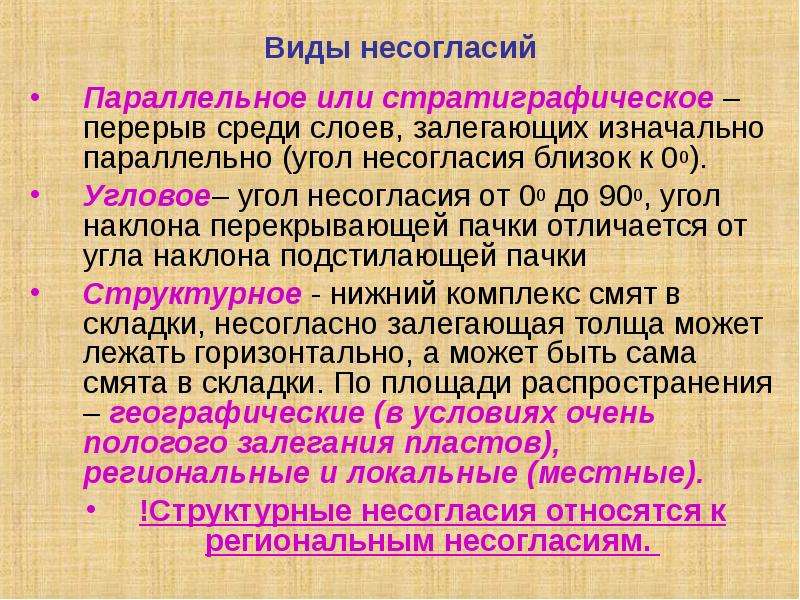

Виды несогласий Параллельное или стратиграфическое – перерыв среди слоев, залегающих изначально параллельно (угол несогласия близок к 00). Угловое– угол несогласия от 00 до 900, угол наклона перекрывающей пачки отличается от угла наклона подстилающей пачки Структурное - нижний комплекс смят в складки, несогласно залегающая толща может лежать горизонтально, а может быть сама смята в складки. По площади распространения – географические (в условиях очень пологого залегания пластов), региональные и локальные (местные). !Структурные несогласия относятся к региональным несогласиям.

Слайд 16

Описание слайда:

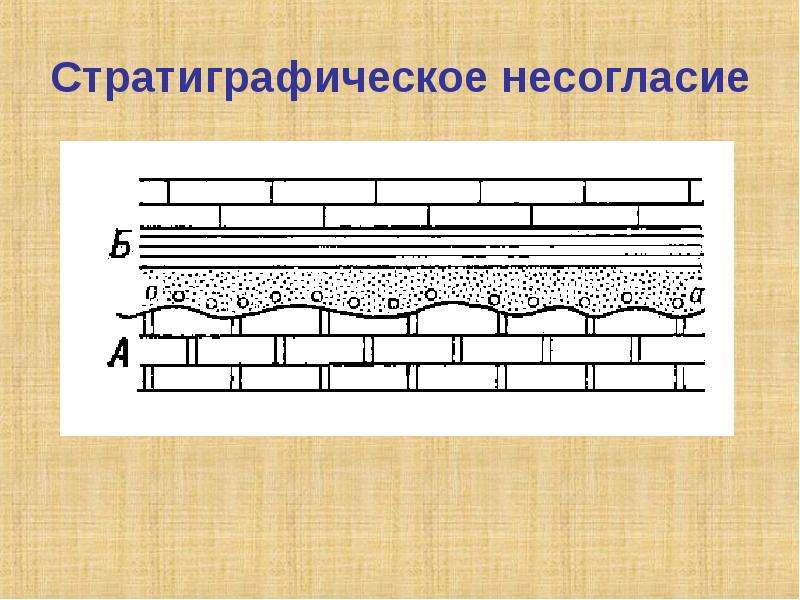

Стратиграфическое несогласие

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Структурное несогласие

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

В ситуации структурных несогласий выделяют структурные этажи - группы геологических формаций, отделенные от выше- и нижележащих образований поверхностями региональных структурных несогласий и характеризующаяся определенным типом залегания и комплексом пород. В ситуации структурных несогласий выделяют структурные этажи - группы геологических формаций, отделенные от выше- и нижележащих образований поверхностями региональных структурных несогласий и характеризующаяся определенным типом залегания и комплексом пород.

Слайд 22

Описание слайда:

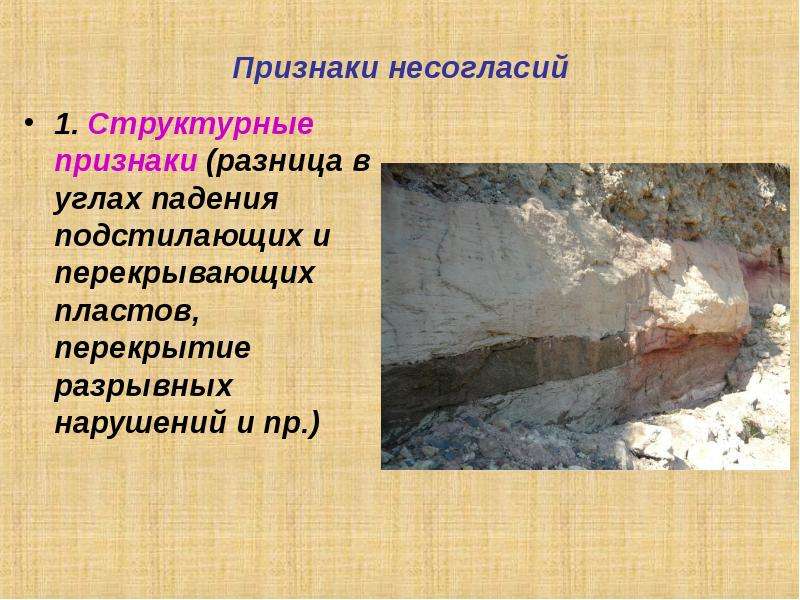

Признаки несогласий 1. Структурные признаки (разница в углах падения подстилающих и перекрывающих пластов, перекрытие разрывных нарушений и пр.)

Слайд 23

Описание слайда:

2. Состав и строение зон несогласий (базальные слои, захороненные рельеф, почвы, коры выветривания) Базальные слои – пласты, расположенные в основании перекрывающей пачки пород. Обычно это базальные конгломераты, содержащие плохо сортированные гальку, валуны и глыбы подстилающих (размываемых) пород. 2. Состав и строение зон несогласий (базальные слои, захороненные рельеф, почвы, коры выветривания) Базальные слои – пласты, расположенные в основании перекрывающей пачки пород. Обычно это базальные конгломераты, содержащие плохо сортированные гальку, валуны и глыбы подстилающих (размываемых) пород.

Слайд 24

Описание слайда:

3. Палеонтологический признак – фаунистические остатки существенно разного возраста в непосредственно контактирующих слоях 3. Палеонтологический признак – фаунистические остатки существенно разного возраста в непосредственно контактирующих слоях 4. Формационный признак – наличие существенно различных формаций в непосредственном контакте

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Структуры вулканогенных комплексов Широко развиты. Факторы, влияющие на форму геологических тел, сложенных вулканогенными породами: Состав: как понимать? Средние и основные лавы – с низкой вязкостью, более подвижные (бедны кремнеземом) и чаще распространяются на значительные расстояния. Кислые лавы (более вязкие и медленные) скапливаются вблизи вулканических аппаратов, образуя вокруг кратера высокие вулканические конусы с крутыми склонами. характер и условия проявления вулканизма (наземный или подводный); Если трещинный вулканизм и основные лавы – покровы. Пример сибирские траппы (1550 тыс. км2). В среднем ширина 3-5 км, мощность 40-50 м, протяженность несколько десятков км. При центральном типе – потоки (мощность 30-40 м., ширина – 200-400 м. вблизи кратера, 1,5-2 км вдали от него, протяженность 10 км.). При кислых вязких лавах часты – купола, обелиски. Наземные лавы – часто красноватые, со столбчатой отдельностью, чередуются с плохо отсортированным обломочным материалом. Подводные лавы – выдержаны по мощности, переслаиваются с морскими осадками, шаровая или подушечная отдельность, обломочный материал отсортирован. степень удаленности от вулканического аппарата.

Слайд 27

Описание слайда:

Изображение лавового покрова на геологическом разрезе, современный лавовый поток, лавовые потоки Индии

Слайд 28

Описание слайда:

Подушечные лавы, образующиеся в морских условиях

Слайд 29

Описание слайда:

Базальтовые покровы со столбчатой отдельностью

Слайд 30

Описание слайда:

Вулканические купола (вулкан Мон-Пеле и на Аляске)

Слайд 31

Описание слайда:

Эффузивные горные породы изображаются на геологических картах и разрезах так же, как и осадочные породы, в соответствии с их возрастом, составом и отражаются на стратиграфической колонке. Состав вулканогенных пород наносится на карту черным крапом.

Слайд 32

Описание слайда:

Структуры интрузивных комплексов Факторы, определяющие форму и размеры интрузивных тел: состав магмы; характер вмещающих структур; глубина формирования. По соотношению с вмещающими породами: согласные и секущие.

Слайд 33

Описание слайда:

Согласные интрузии Силлы или пластовые интрузии – плоское магматическое тело, внедрившееся по слоистости осадочных пород. Сравнительно небольшая глубина, по облику близки к интрузивным породам, но форма залегания – интрузивных. Чаще основной состав. Лакколит – грибо- или караваеобразное тело, внедрившееся между слоями пород и приподнявшее кровлю в виде купола. Небольшая глубина. Средние и щелочные, с повышенной вязкостью. Поперечник не больше 10 км. Лополит – чашеобразное тело. Основные породы. В синеклизах. Факолит – линзо- или серпообразной формы. Полости отслоения в замках складок.

Слайд 34

Описание слайда:

Силлы и лакколиты на местности и на геологическом разрезе

Слайд 35

Описание слайда:

Геологические разрезы лополита и факолита

Слайд 36

Описание слайда:

Подумайте какие интрузивные тела изображены на рисунке? 1- дайки, 2- штоки, 3- батолит, 4- гарполит, 5- многоярусные силлы, 6- лополит, 7- лакколит, 8- магматический диапир, 9- факолит, 10- бисмалит

Слайд 37

Описание слайда:

Секущие интрузии Шток – субизометричное магматическое тело, залегающее обычно круто. Площадь не более 100 км2. Дайка – очень распространены. Плитообразные магматические тела, заполняющие трещины в земной коре. Разный состав, абиссальные (глубинные) и субвулканические условия. Мощность – дециметры – первые метры; длина – десятки – сотни метров. Гарполит - магматическое тело, залегающее вдоль поверхностей несогласия, разделяющих геологические формации различного возраста. Батолит – самое крупное глубинное образование. Десятки тысяч кубических километров.

Слайд 38

Описание слайда:

Дайки в геологическом разрезе и на местности

Слайд 39

Описание слайда:

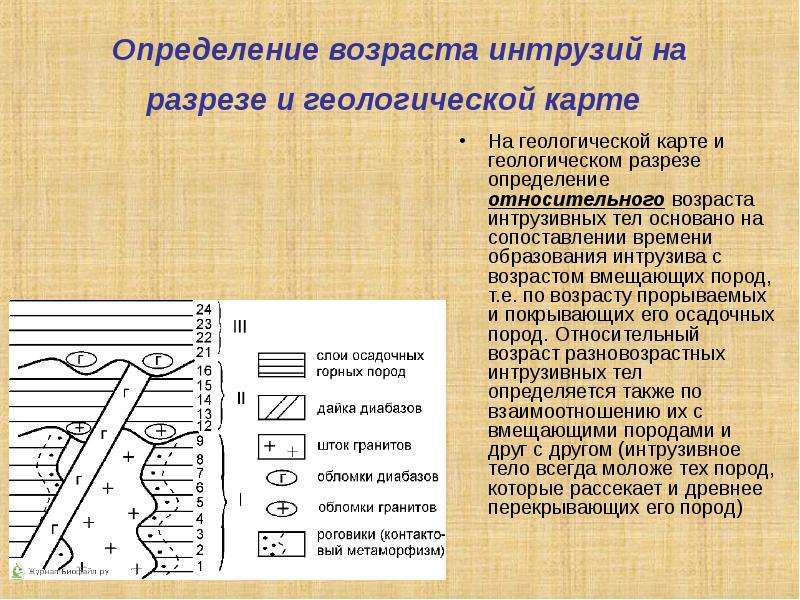

Определение возраста интрузий на разрезе и геологической карте На геологической карте и геологическом разрезе определение относительного возраста интрузивных тел основано на сопоставлении времени образования интрузива с возрастом вмещающих пород, т.е. по возрасту прорываемых и покрывающих его осадочных пород. Относительный возраст разновозрастных интрузивных тел определяется также по взаимоотношению их с вмещающими породами и друг с другом (интрузивное тело всегда моложе тех пород, которые рассекает и древнее перекрывающих его пород)

Слайд 40

Описание слайда:

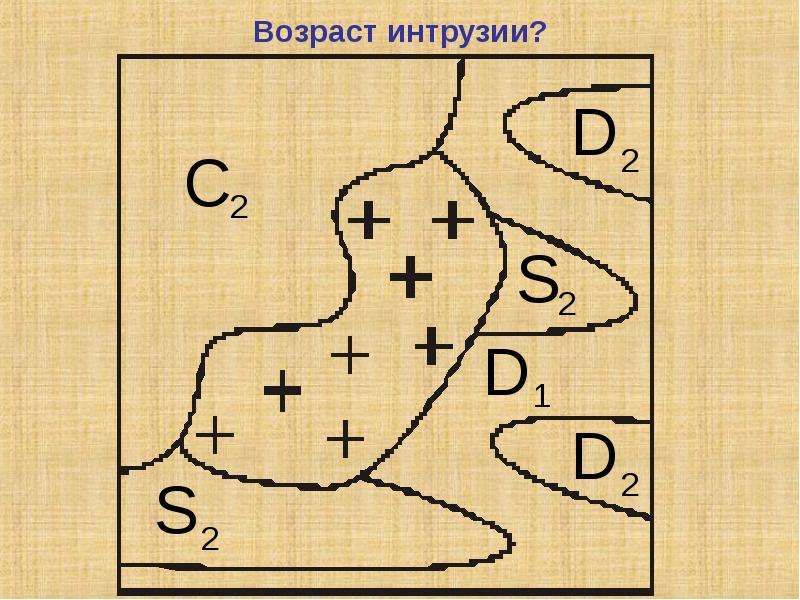

Возраст интрузии?

Слайд 41

Описание слайда:

Интрузивные горные породы изображаются на геологических картах и разрезах с помощью специальной цветовой символики и индексов в зависимости от состава пород
