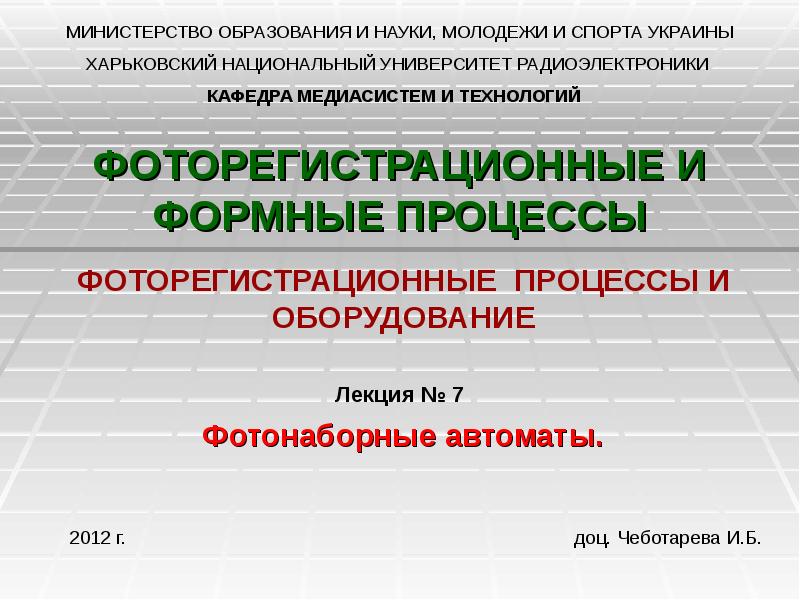

ФОТОРЕГИСТРАЦИОННЫЕ И ФОРМНЫЕ ПРОЦЕССЫ Фотонаборные автоматы.

Слайд 2

Описание слайда:

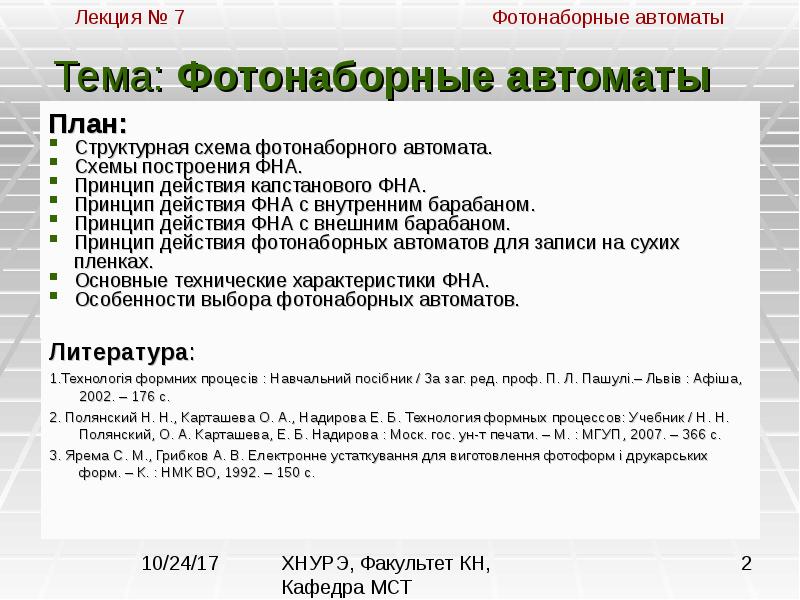

Тема: Фотонаборные автоматы План: Структурная схема фотонаборного автомата. Схемы построения ФНА. Принцип действия капстанового ФНА. Принцип действия ФНА с внутренним барабаном. Принцип действия ФНА с внешним барабаном. Принцип действия фотонаборных автоматов для записи на сухих пленках. Основные технические характеристики ФНА. Особенности выбора фотонаборных автоматов.

Слайд 3

Описание слайда:

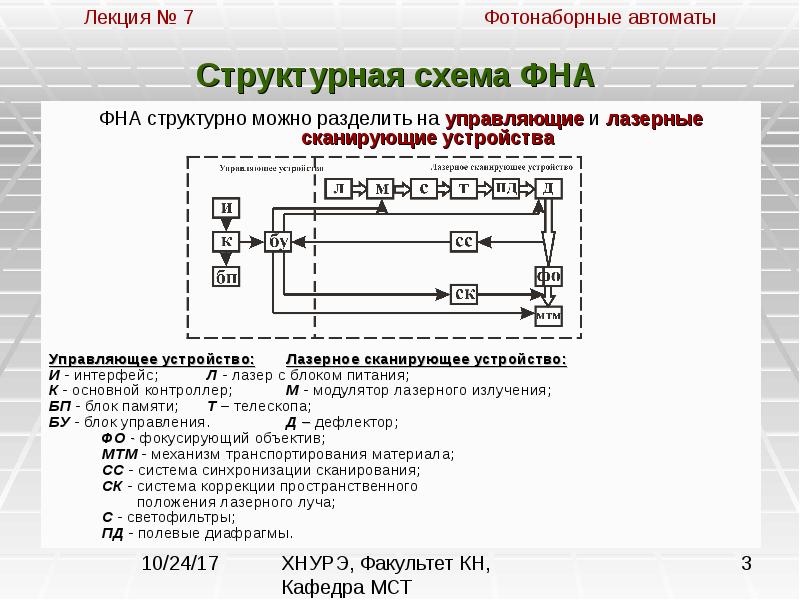

Структурная схема ФНА ФНА структурно можно разделить на управляющие и лазерные сканирующие устройства Управляющее устройство: Лазерное сканирующее устройство: И - интерфейс; Л - лазер с блоком питания; К - основной контроллер; М - модулятор лазерного излучения; БП - блок памяти; Т – телескопа; БУ - блок управления. Д – дефлектор; ФО - фокусирующий объектив; МТМ - механизм транспортирования материала; СС - система синхронизации сканирования; СК - система коррекции пространственного положения лазерного луча; С - светофильтры; ПД - полевые диафрагмы.

Слайд 4

Описание слайда:

Типы лазеров для ФНА В ФНА используются газовые и полупроводниковые лазеры – лазерные диоды Чем меньше длина волны, тем более четкое пятно на фотоматериале можно получить во время записи. Такие пятна изображения, в которых оптическая плотность на краях очень резко изменяется от максимального значения до минимального, называют жесткими, а пятна с более плавным изменением оптической плотности на краях – мягкими. Жесткость растровой точки зависит от метода регулировки размера пятна лазера

Слайд 5

Описание слайда:

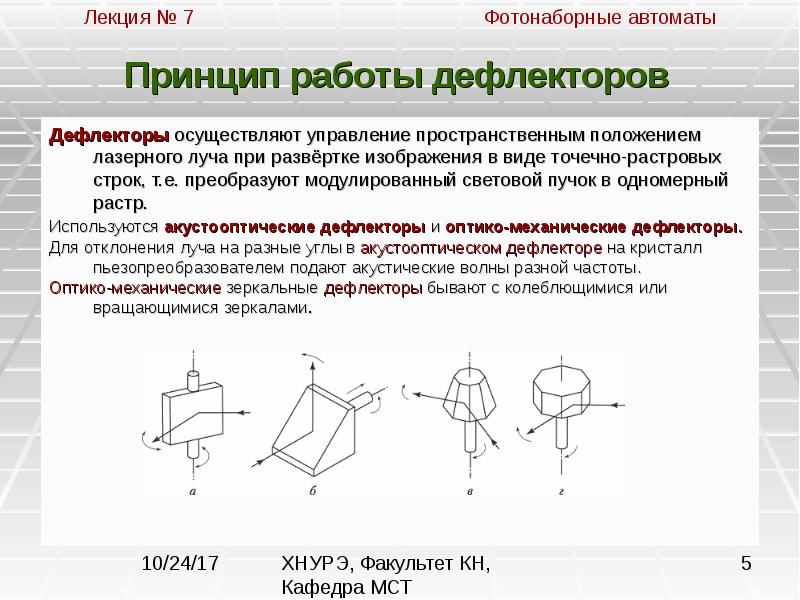

Принцип работы дефлекторов Дефлекторы осуществляют управление пространственным положением лазерного луча при развёртке изображения в виде точечно-растровых строк, т.е. преобразуют модулированный световой пучок в одномерный растр. Используются акустооптические дефлекторы и оптико-механические дефлекторы. Для отклонения луча на разные углы в акустооптическом дефлекторе на кристалл пьезопреобразователем подают акустические волны разной частоты. Оптико-механические зеркальные дефлекторы бывают с колеблющимися или вращающимися зеркалами. Оптико-механические зеркальные дефлекторы

Слайд 6

Описание слайда:

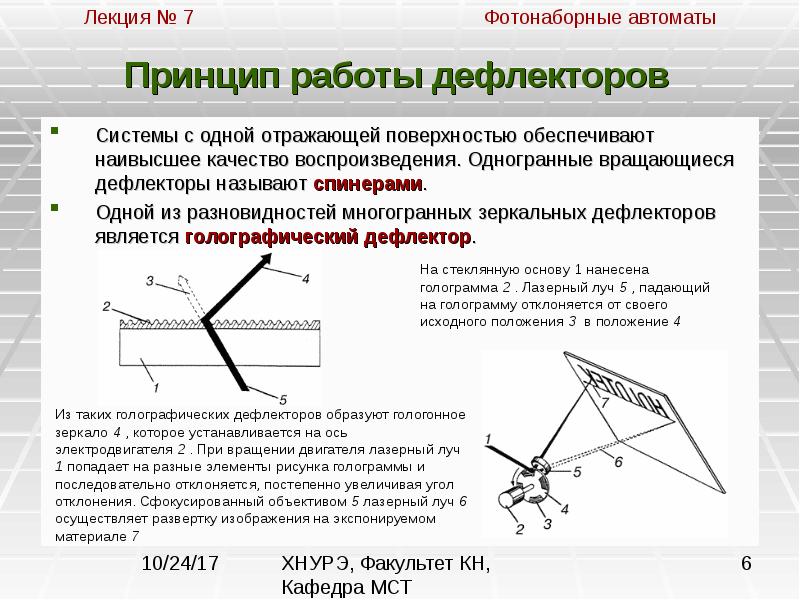

Принцип работы дефлекторов Системы с одной отражающей поверхностью обеспечивают наивысшее качество воспроизведения. Одногранные вращающиеся дефлекторы называют спинерами. Одной из разновидностей многогранных зеркальных дефлекторов является голографический дефлектор.

Слайд 7

Описание слайда:

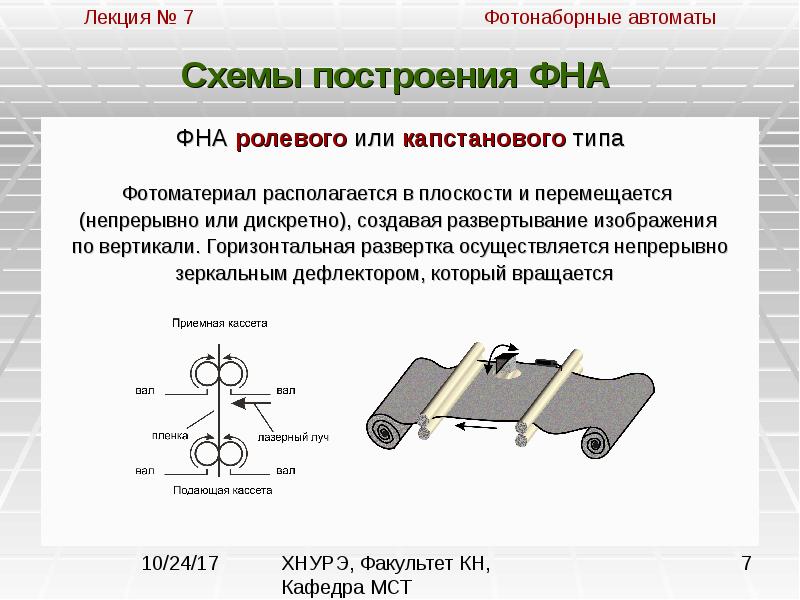

Схемы построения ФНА ФНА ролевого или капстанового типа Фотоматериал располагается в плоскости и перемещается (непрерывно или дискретно), создавая развертывание изображения по вертикали. Горизонтальная развертка осуществляется непрерывно зеркальным дефлектором, который вращается

Слайд 8

Описание слайда:

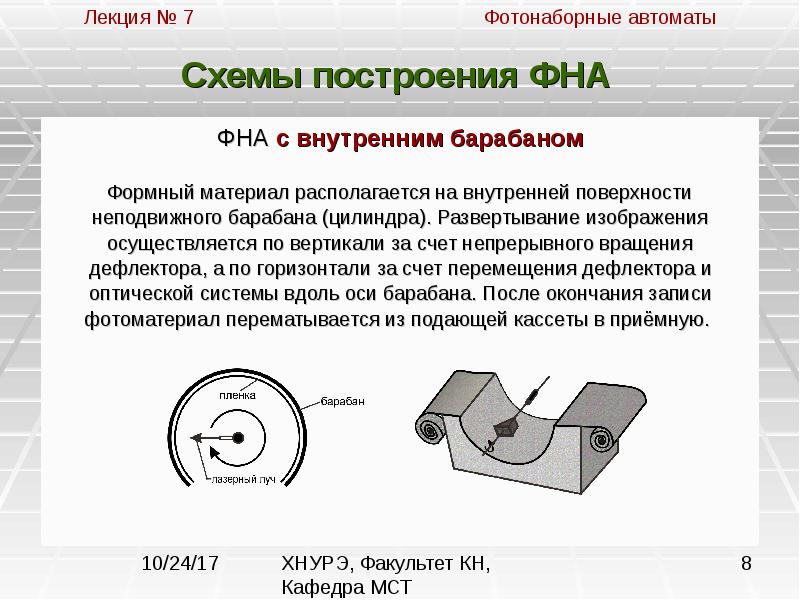

Схемы построения ФНА ФНА с внутренним барабаном Формный материал располагается на внутренней поверхности неподвижного барабана (цилиндра). Развертывание изображения осуществляется по вертикали за счет непрерывного вращения дефлектора, а по горизонтали за счет перемещения дефлектора и оптической системы вдоль оси барабана. После окончания записи фотоматериал перематывается из подающей кассеты в приёмную.

Слайд 9

Описание слайда:

Схемы построения ФНА ФНА с внешним барабаном Фотоматериал располагается на внешней поверхности барабана (цилиндра), который непрерывно вращается, а развертывание изображения осуществляется по вертикали благодаря вращению барабана и по горизонтали – благодаря перемещению оптической системы вдоль образующей барабана.

Слайд 10

Описание слайда:

Принцип работы ФНА с плоской протяжкой фотоматериала

Слайд 11

Описание слайда:

Принцип работы ФНА с внутренним барабаном

Слайд 12

Описание слайда:

Принцип работы ФНА с внешним барабаном

Слайд 13

Описание слайда:

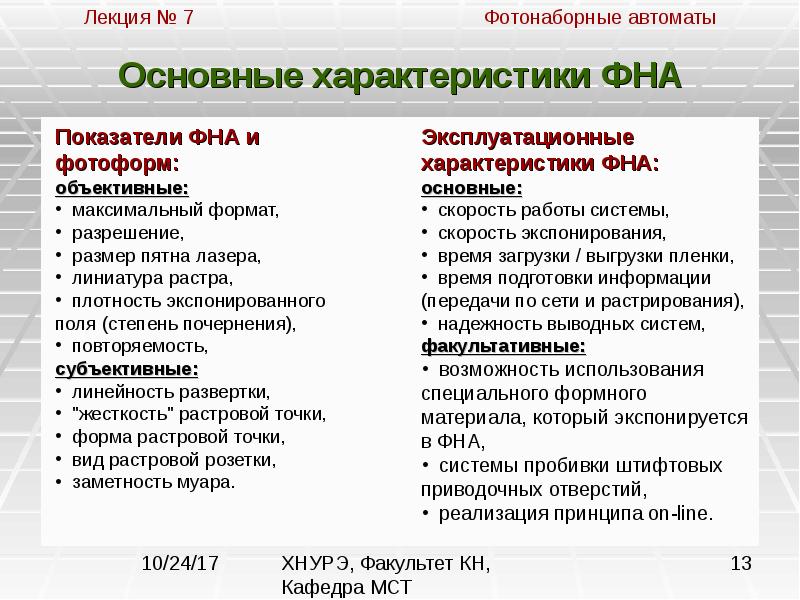

Основные характеристики ФНА

Слайд 14

Описание слайда:

ФНА для записи на «сухих» пленках Используют «сухие» пленки, которые не требуют традиционной мокрой химической обработки после экспонирования. Схемы процессов экспонирования сухих пленок Для этих технологий используются специальные, достаточно сложные материалы и в некоторых случаях специальные ФНА или ФНА с повышенной мощностью лазера

Слайд 15

Описание слайда:

Принцип работы ФНА для записи на «сухих» пленках Комплекс ФНА состоит из двух устройств – экспонирующего автомата и отделителя/ламинатора

Слайд 16

Описание слайда:

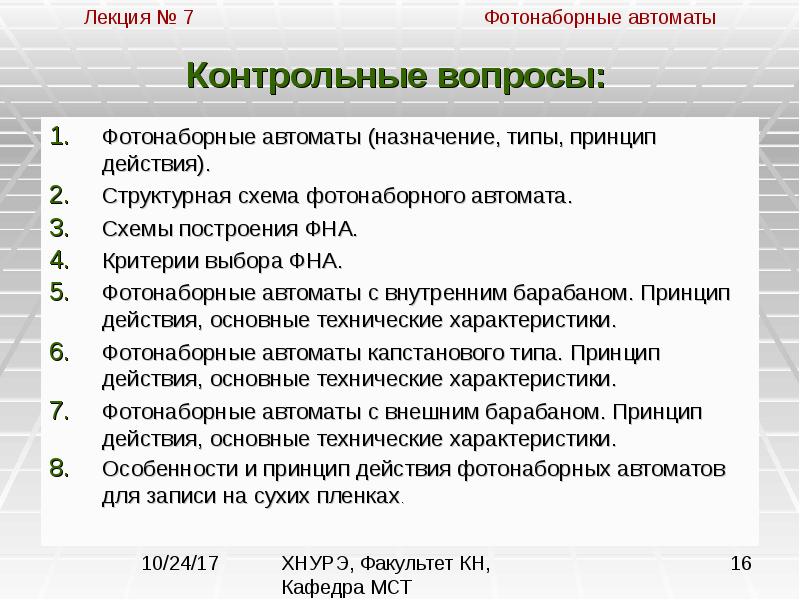

Контрольные вопросы: Фотонаборные автоматы (назначение, типы, принцип действия). Структурная схема фотонаборного автомата. Схемы построения ФНА. Критерии выбора ФНА. Фотонаборные автоматы с внутренним барабаном. Принцип действия, основные технические характеристики. Фотонаборные автоматы капстанового типа. Принцип действия, основные технические характеристики. Фотонаборные автоматы с внешним барабаном. Принцип действия, основные технические характеристики. Особенности и принцип действия фотонаборных автоматов для записи на сухих пленках.
