Слайд 1

Описание слайда:

Жарық дифракциясы Лекция – 6 Фраунгофер дифракциясы. Дифракциялық тор және оның спектрлік сипаттамасы. Дифракция және спектрлік талдау. Майкельсон эшелоны.

Слайд 2

Описание слайда:

Шексіз ұзын, ені b саңылауға жазық жарық толқыны нормаль (тік) түсетін болсын (1-сурет). Саңылау ұзындығының оның енінең көп үлкен болуы іс жүзінде оны шексіз ұзын деп санауға жеткілікті. Мәселен, ені 0,001-0,02 мм болған жағдайда бірнеше миллиметр ұзындықты шексіз деп санауға болады.

Слайд 3

Описание слайда:

Саңлаудан кейін линза, ал оның тоғыстық жазықтығына L бақылау қалқасы қойылған. Толқындық шептің саңлауға жеткен әрбір нүктесі барлық жаққа таралатын екінші реттік толқындардың көзі болады. Жарықтың бастапқы бағытымен қайсыбір  бұрыш жасап тұратын сәулелер линзаның тоғыстық жазықтығындағы B нүктесіне жиналады.

Слайд 4

Описание слайда:

Түсетін толқын бағытымен  бұрыш (дифракция бұрышы) жасайтын бағытында саңылаудың түгелдей әрекетін табу үшін әртүрлі аумақтардан B бақылау нүктесіне дейін жететін толқындарды сипаттайтын фазалар айырымын ескеру керек. Бұл үшін дифракцияланған сәулелердің бағытына перпендикуляр АD жазықтығын жүргіземіз (1-сурет).

Слайд 5

Описание слайда:

Осы жазықтықта орын алатын фазалардың үлестірілуі B нүктесіне дейін келіп жететін элементар толқындардың фазаларының қатынасын анықтайды. Сонымен AC жазықтығынан AD жазықтығына дейінгі жолда пайда болатын жол айырымын анықтау жеткілікті болады.

Слайд 6

Описание слайда:

1-суреттен А нүктесіне (аумақтың сол жақ шеті) және А нүктесінен х қашықтықта жататын қандайда бір F нүктесіне жапсарлас элементар аумақтан келетін толқындар арасындағы жол айырымы: FE=xsin тең (1).

Слайд 7

Описание слайда:

Саңылаудың ортасында жататын нүкте үшін (линзаның центріне қарсы нүкте) дифракция бұрышы =0. Яғни =0 болғанда барлық элементар аумақтардан шығарылатын толқындар B нүктеге бірдей фазада келіп жетеді. Сондықтан қорытқы толқынның амплитудасы қосылатын толқындардың амплитудаларының алгебралық қосындысына тең.

Слайд 8

Описание слайда:

Егер (2) болған жағдайда А амплитуда нөлге айналады. (2) өрнек интенсивтік минимумдерінің орнын анықтайды.

Слайд 9

Описание слайда:

Негізгі жарық ағыны (3) (орталық максимум) мәндерімен анықталатын аралыққа шоғырланғанымен, оның қайсыбір бөлігі бірінші (энергияның ~5%) және екінші (энергияның ~2%) максимумдар және т.т. бағыттарында таралады.

Слайд 10

Описание слайда:

Максимумдар мен минимумдардың орны  толқын ұзындығына тәуелді. Дифракциялық суреттің түрі тек монохромат жарық үшін орындалады. Ақ жарық жағдайында бірі екіншісіне қатысты  толқын ұзындығының айырмашылығына сәйкес ығысқан әртүрлі түстер үшін дифракциялық суреттердің жиынтығы байқалады.

Слайд 11

Описание слайда:

Орталық максимум (=0) барлық толқын ұзындықтары үшін ортақ болады, осыдан дифракциялық суреттің центрі ақ жолақ түрінде шығады, мұның сол және оң жақтарында түрлі-түсті жолақтар орналасады.

Слайд 12

Описание слайда:

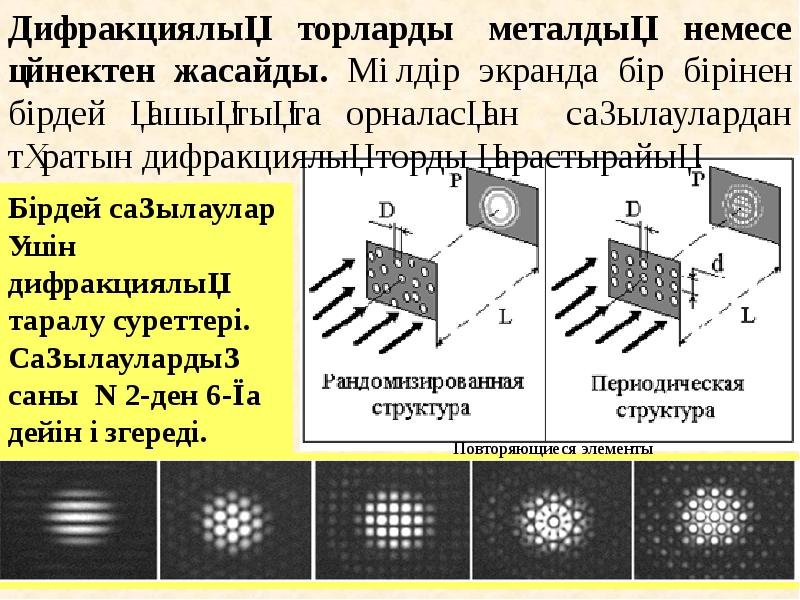

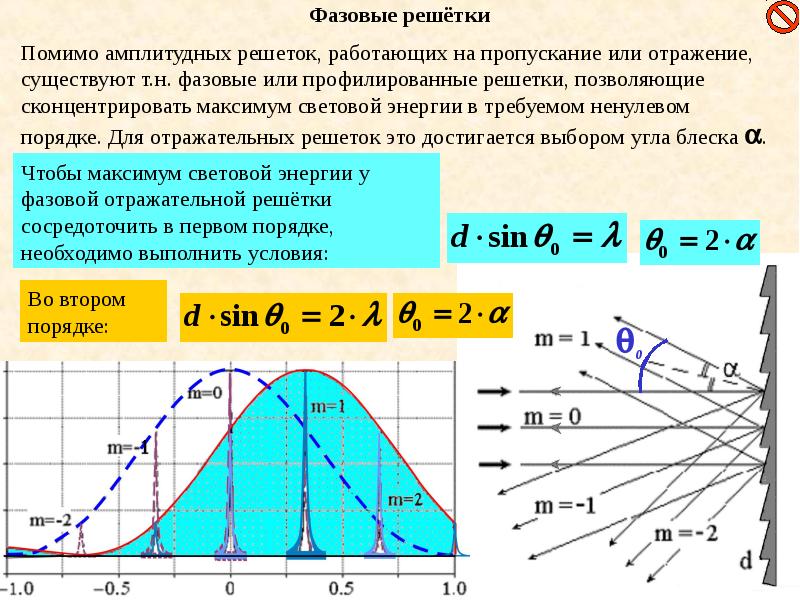

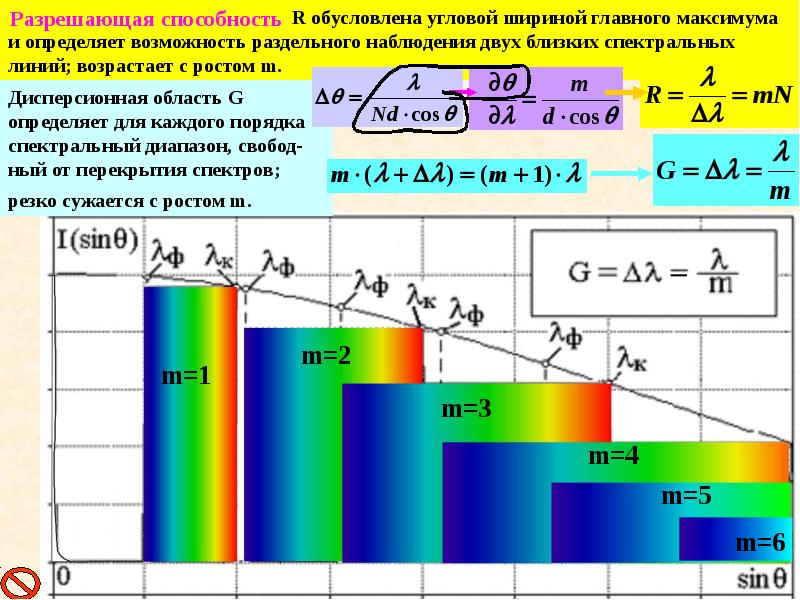

Дифракциялық тор – жарықты спектрге бөлетін және жарықтың толқын ұзындығын өлшеуге арналған спектралдық құрылғы. Бірдей дифракциялық элементтердің бір-бірінен бірдей қашықтықтарда орналасқан жиынтығы дифракциялық торды құрайды.

Слайд 13

Описание слайда:

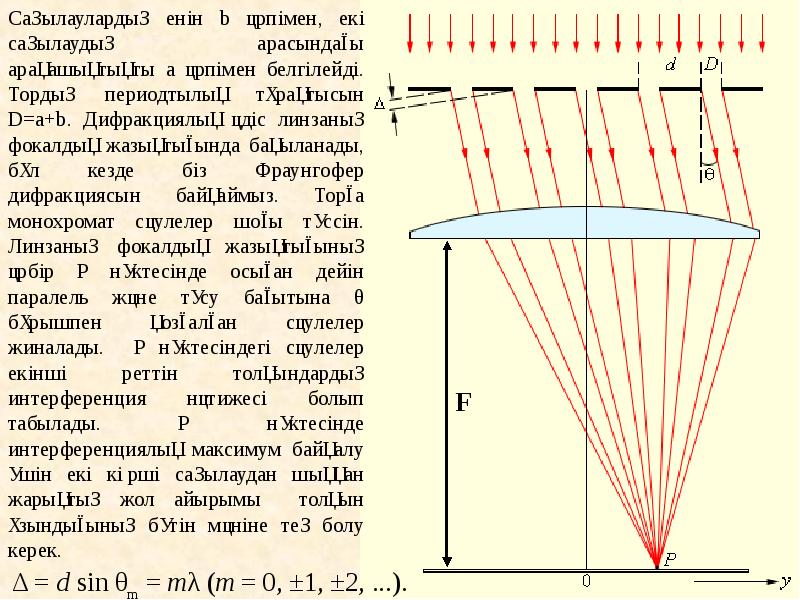

Біз дифракциялық элементтері ені а мөлдір емес аралықтармен бөлінген ені b параллель саңылаулар болатын дифракциялық торды қарастырамыз. а+ b=d шамасын тордың периоды немесе тұрақтысы деп атайды. N саңылаудан тұратын осындай торға жазық монохроматты толқын нормаль түсетін болсын.

Слайд 14

Описание слайда:

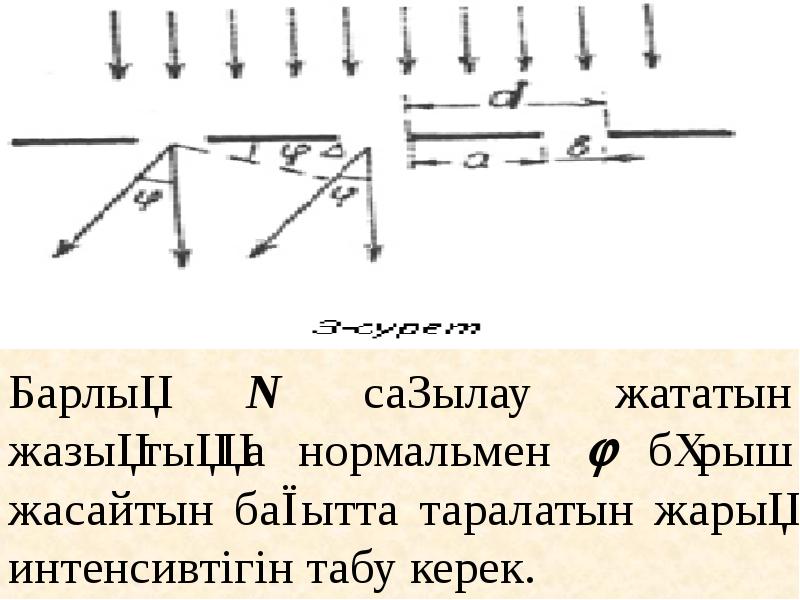

Барлық N саңылау жататын жазықтыққа нормальмен  бұрыш жасайтын бағытта таралатын жарық интенсивтігін табу керек.

Слайд 15

Описание слайда:

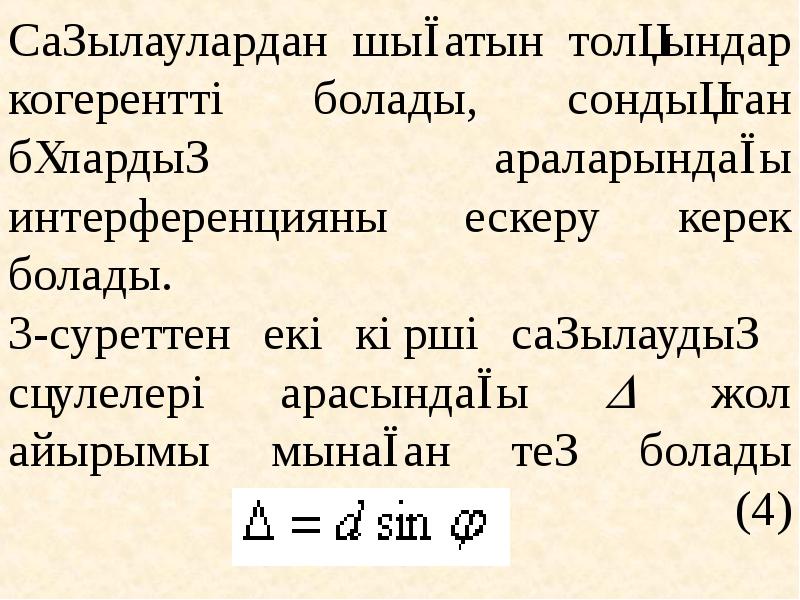

Саңылаулардан шығатын толқындар когерентті болады, сондықтан бұлардың араларындағы интерференцияны ескеру керек болады. 3-суреттен екі көрші саңылаудың сәулелері арасындағы  жол айырымы мынаған тең болады (4)

Слайд 16

Описание слайда:

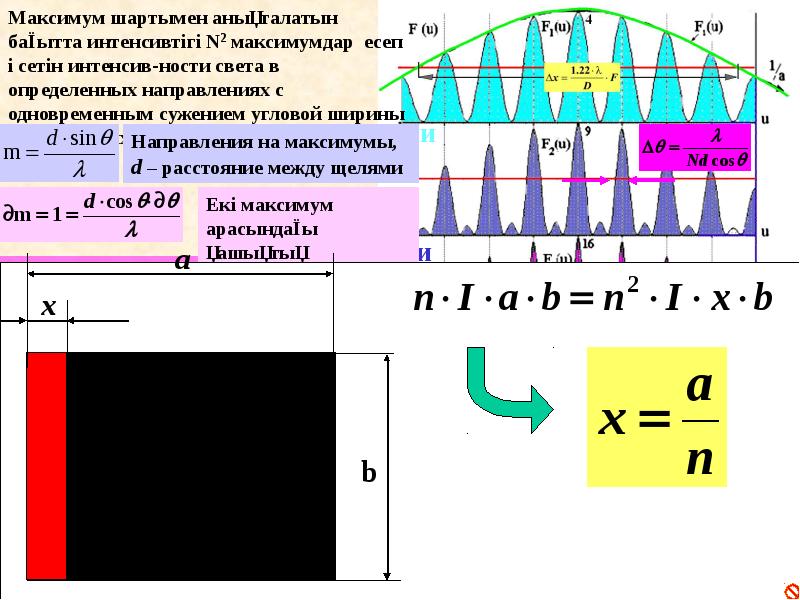

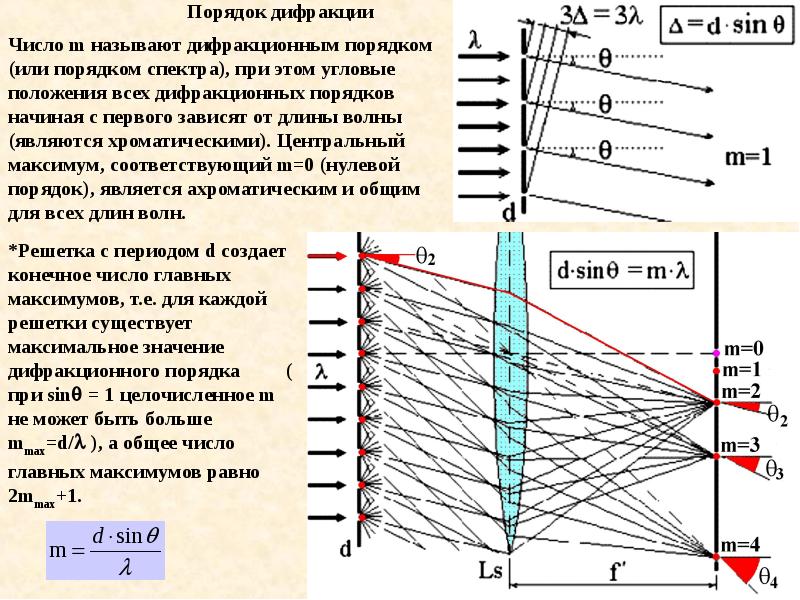

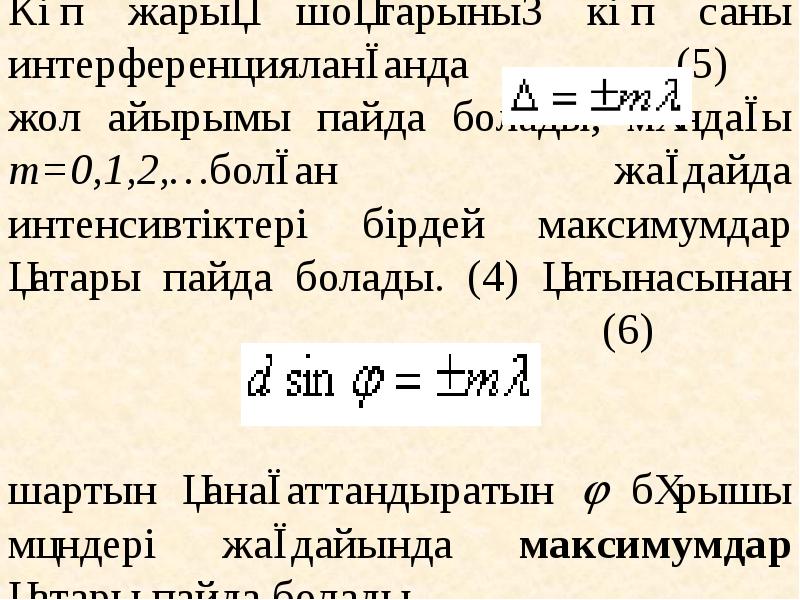

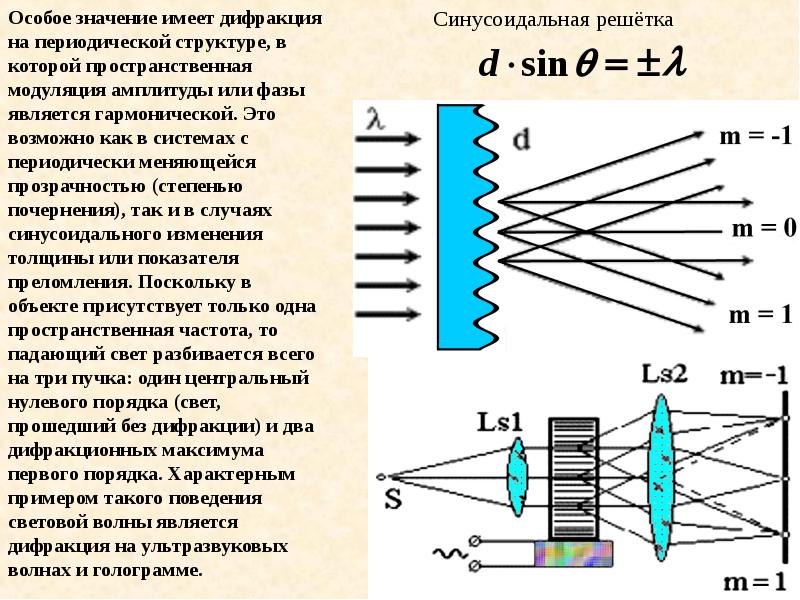

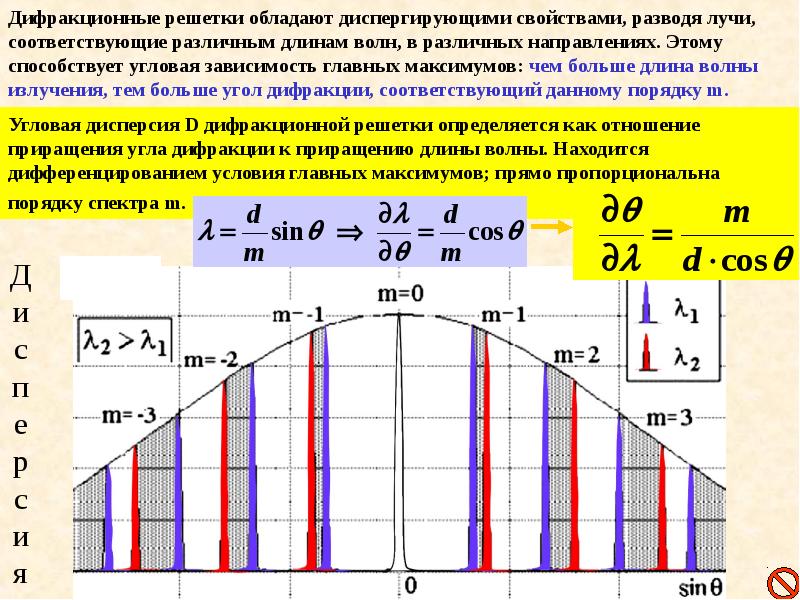

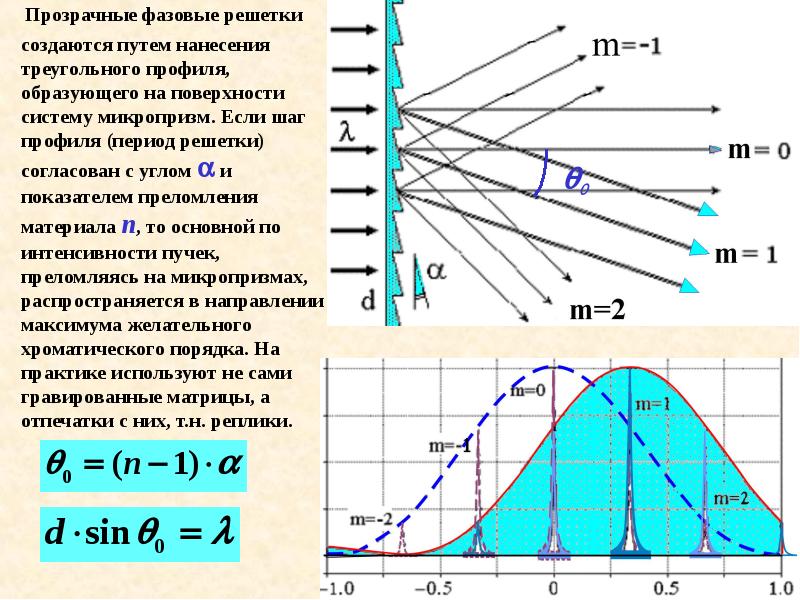

Көп жарық шоқтарының көп саны интерференцияланғанда (5) жол айырымы пайда болады, мұндағы m=0,1,2,…болған жағдайда интенсивтіктері бірдей максимумдар қатары пайда болады. (4) қатынасынан (6) шартын қанағаттандыратын  бұрышы мәндері жағдайында максимумдар қатары пайда болады.

Слайд 17

Описание слайда:

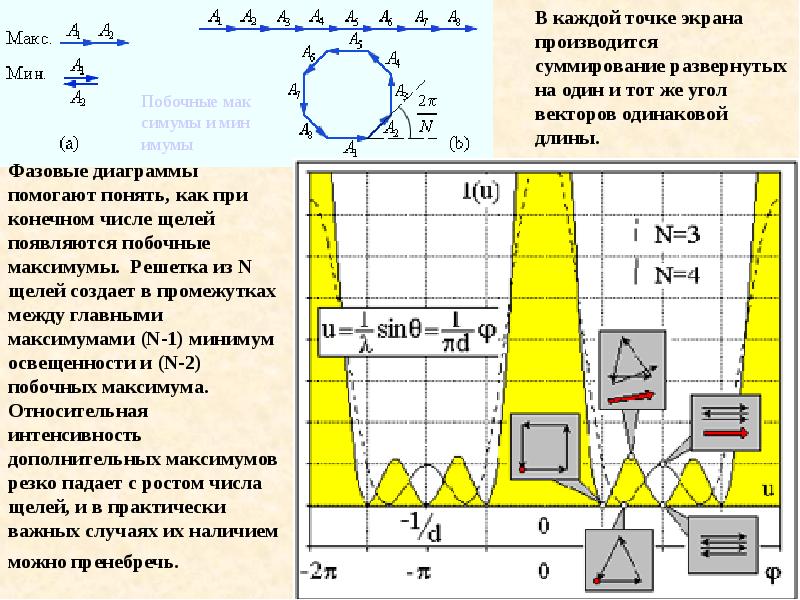

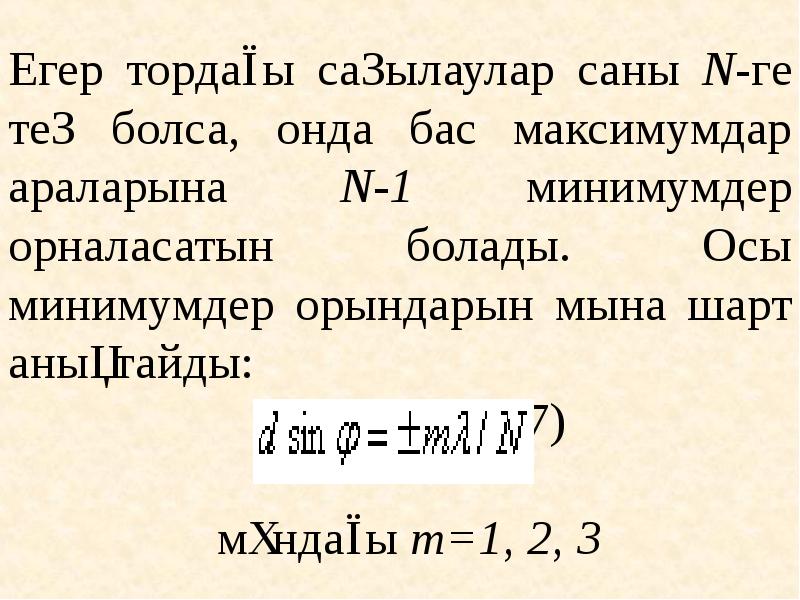

Егер тордағы саңылаулар саны N-ге тең болса, онда бас максимумдар араларына N-1 минимумдер орналасатын болады. Осы минимумдер орындарын мына шарт анықтайды: (7) мұндағы m=1, 2, 3
