Слайды и текст этой презентации

Слайд 1

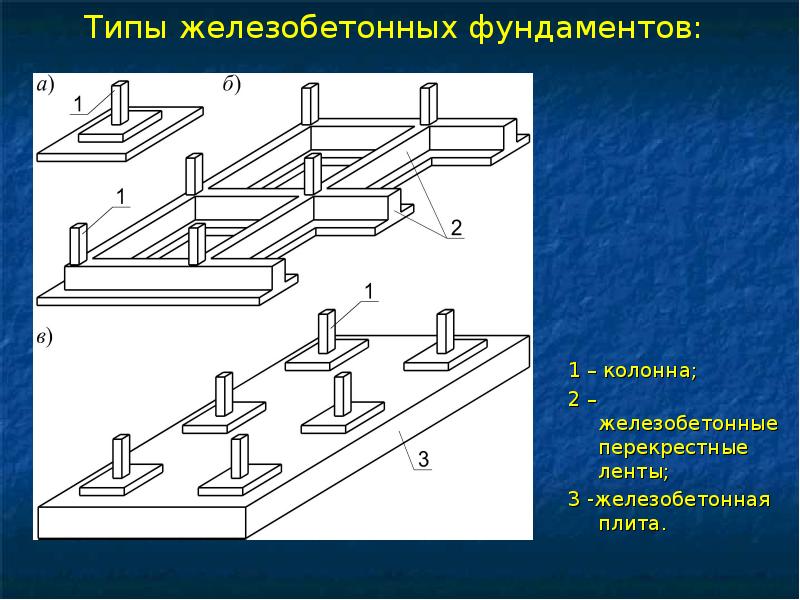

Типы железобетонных фундаментов: 1 – колонна; 2 – железобетонные перекрестные ленты; 3 -железобетонная плита.
Описание слайда:
Типы железобетонных фундаментов: 1 – колонна; 2 – железобетонные перекрестные ленты; 3 -железобетонная плита.

Слайд 2


Сборный цельный железобетонный фундамент под колонны: а – общий вид; б – сопряжение сборной колонны с фундаментом; в – сечение; 1 – гнездо колонны; 2...
Описание слайда:
Сборный цельный железобетонный фундамент под колонны: а – общий вид; б – сопряжение сборной колонны с фундаментом; в – сечение; 1 – гнездо колонны; 2 – петли; 3 – фундамент; 4 – подготовка; 5 – сварная сетка.

Слайд 3

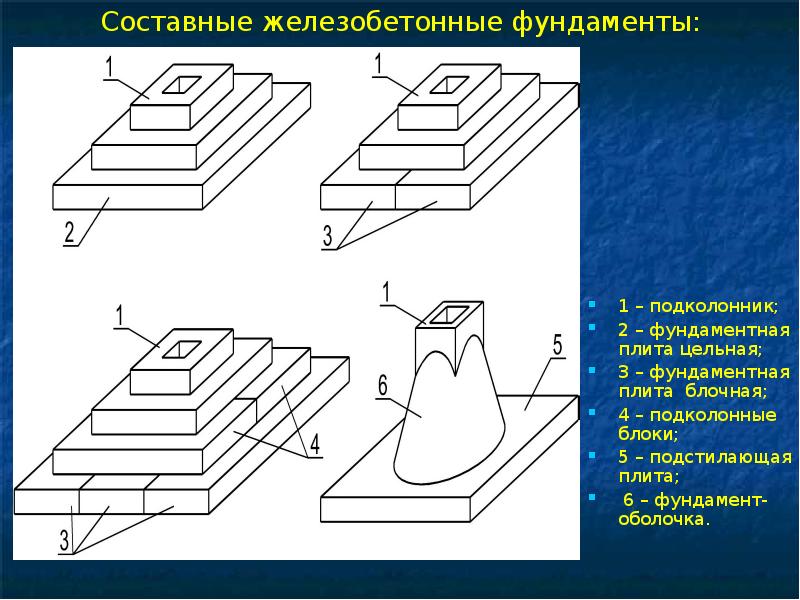

Составные железобетонные фундаменты: 1 – подколонник; 2 – фундаментная плита цельная; 3 – фундаментная плита блочная; 4 – подколонные блоки; 5 –...
Описание слайда:
Составные железобетонные фундаменты: 1 – подколонник; 2 – фундаментная плита цельная; 3 – фундаментная плита блочная; 4 – подколонные блоки; 5 – подстилающая плита; 6 – фундамент-оболочка.

Слайд 4


К расчету центрально нагруженного фундамента: 1 – пирамида продавливания; 2 - основание пирамиды продавливания.
Описание слайда:
К расчету центрально нагруженного фундамента: 1 – пирамида продавливания; 2 - основание пирамиды продавливания.

Слайд 5

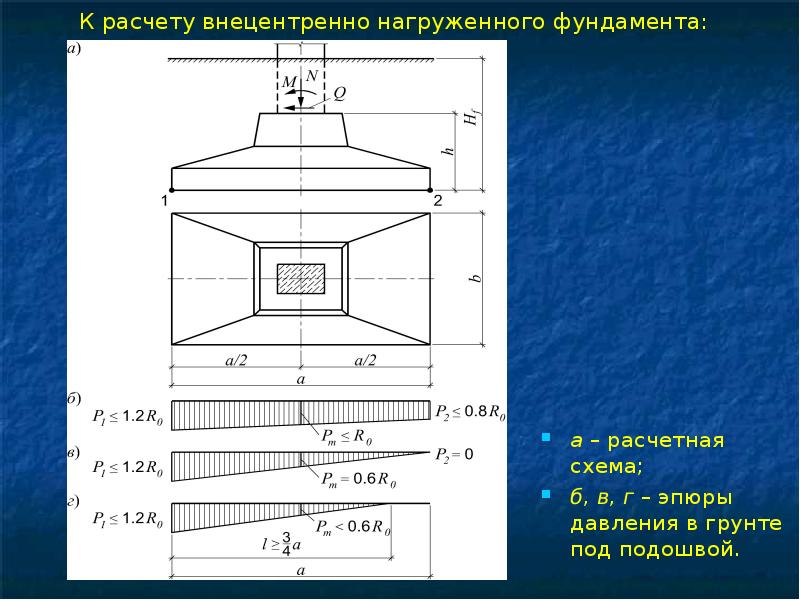

К расчету внецентренно нагруженного фундамента: а – расчетная схема; б, в, г – эпюры давления в грунте под подошвой.
Описание слайда:
К расчету внецентренно нагруженного фундамента: а – расчетная схема; б, в, г – эпюры давления в грунте под подошвой.

Слайд 6

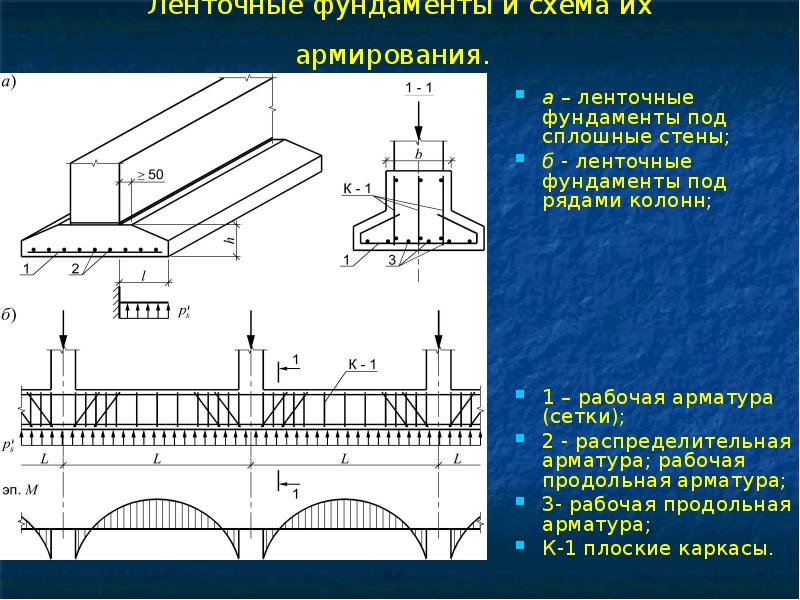

Ленточные фундаменты и схема их армирования. а – ленточные фундаменты под сплошные стены; б - ленточные фундаменты под рядами колонн; 1 – рабочая...
Описание слайда:
Ленточные фундаменты и схема их армирования. а – ленточные фундаменты под сплошные стены; б - ленточные фундаменты под рядами колонн; 1 – рабочая арматура (сетки); 2 - распределительная арматура; рабочая продольная арматура; 3- рабочая продольная арматура; К-1 плоские каркасы.

Слайд 7


Монолитные железобетонные отдельные фундаменты: а – фундамент одноступенчатый; б – фундамент двухступенчатый; в – фундамент трехступенчатый; г –...
Описание слайда:
Монолитные железобетонные отдельные фундаменты: а – фундамент одноступенчатый; б – фундамент двухступенчатый; в – фундамент трехступенчатый; г – фундамент пирамидальный; д - армирование фундамента по подошве нестандартными сварными сетками; 1 – выпуски арматуры; 2 – второй (снизу) хомут каркаса; 3 - первый хомут каркаса; 4 – сварные сетки.

Слайд 8

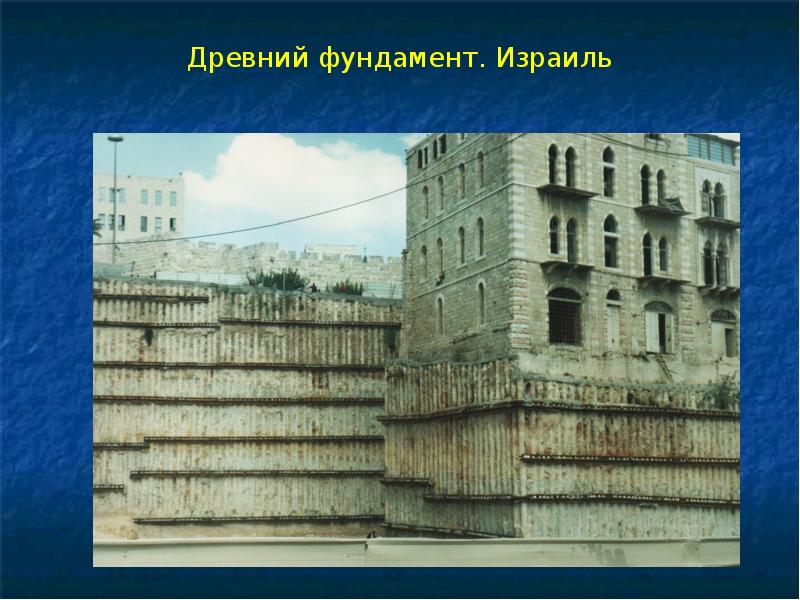

Древний фундамент. Израиль
Описание слайда:
Древний фундамент. Израиль
