Слайд 1

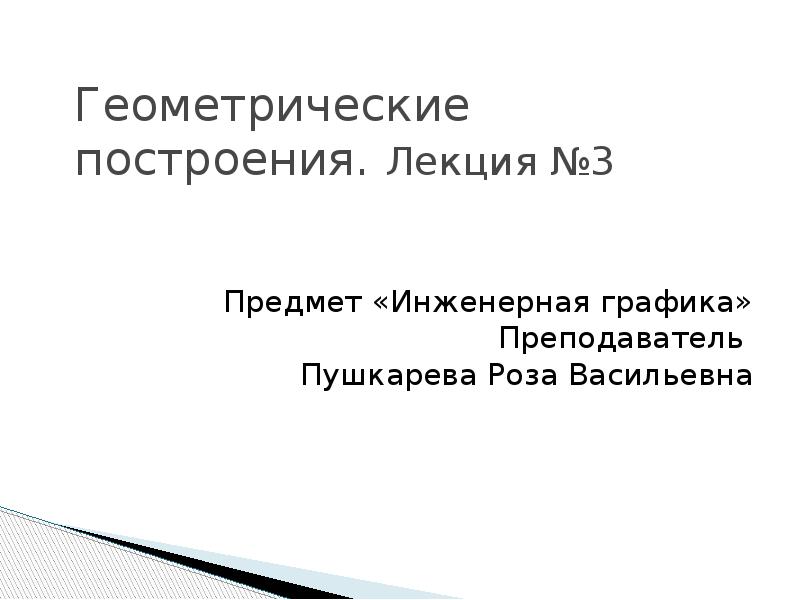

Геометрические построения. Лекция №3 Предмет «Инженерная графика» Преподаватель Пушкарева Роза Васильевна
Описание слайда:
Геометрические построения. Лекция №3 Предмет «Инженерная графика» Преподаватель Пушкарева Роза Васильевна

Слайд 2


Геометрические построения, слайд №2
Описание слайда:

Слайд 3

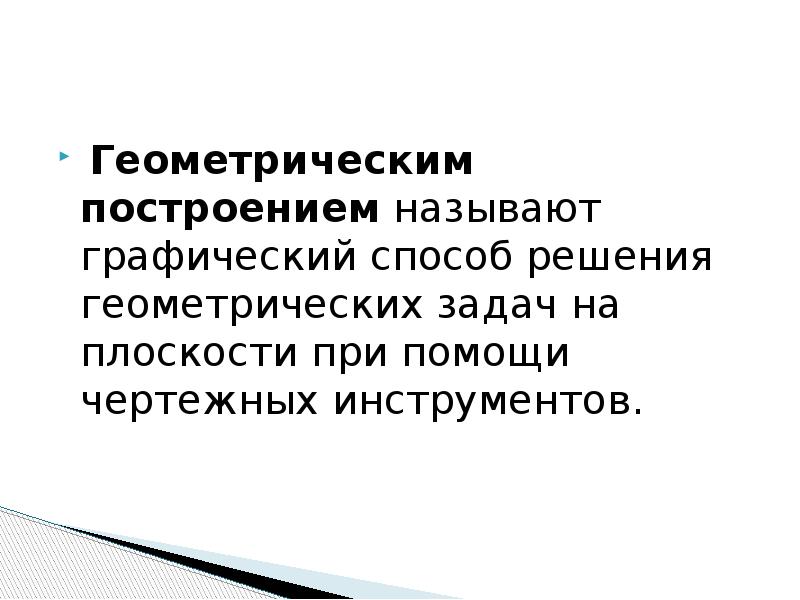

Геометрическим построением называют графический способ решения геометрических задач на плоскости при помощи чертежных инструментов. Геометрическим...
Описание слайда:
Геометрическим построением называют графический способ решения геометрических задач на плоскости при помощи чертежных инструментов. Геометрическим построением называют графический способ решения геометрических задач на плоскости при помощи чертежных инструментов.

Слайд 4


Способы геометрических построений Деление отрезка пополам Деление угла пополам
Описание слайда:
Способы геометрических построений Деление отрезка пополам Деление угла пополам

Слайд 5


Деление прямого угла на три части
Описание слайда:
Деление прямого угла на три части

Слайд 6


Деление окружности на 3,6,12 частей
Описание слайда:
Деление окружности на 3,6,12 частей

Слайд 7


Геометрические построения, слайд №7
Описание слайда:

Слайд 8


Деление окружности на 4,8 частей
Описание слайда:
Деление окружности на 4,8 частей

Слайд 9


Геометрические построения, слайд №9
Описание слайда:

Слайд 10


Деление окружности на 5 и 10 частей
Описание слайда:
Деление окружности на 5 и 10 частей

Слайд 11


Геометрические построения, слайд №11
Описание слайда:

Слайд 12

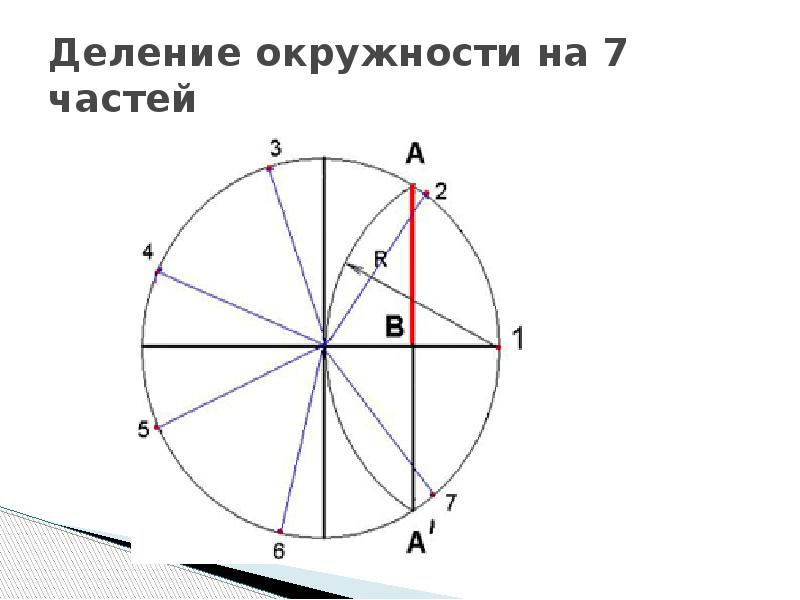

Деление окружности на 7 частей
Описание слайда:
Деление окружности на 7 частей

Слайд 13

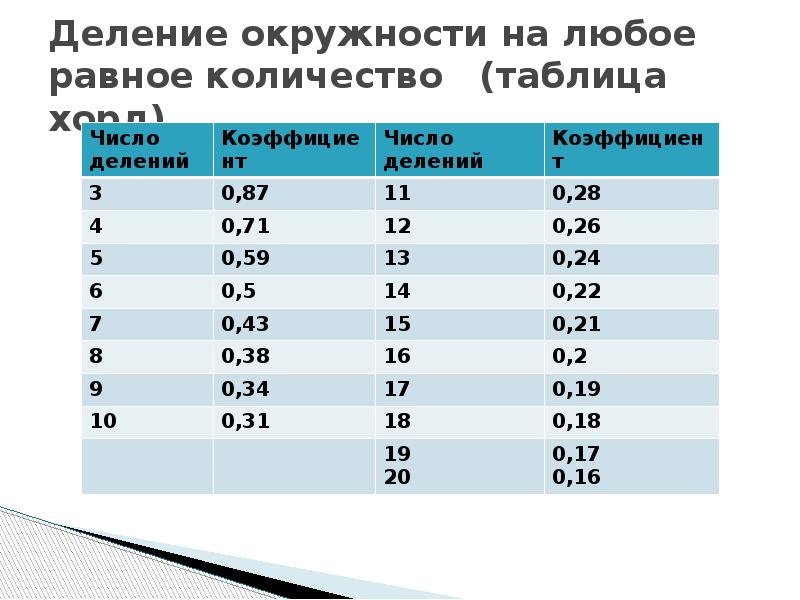

Деление окружности на любое равное количество (таблица хорд)
Описание слайда:
Деление окружности на любое равное количество (таблица хорд)

Слайд 14

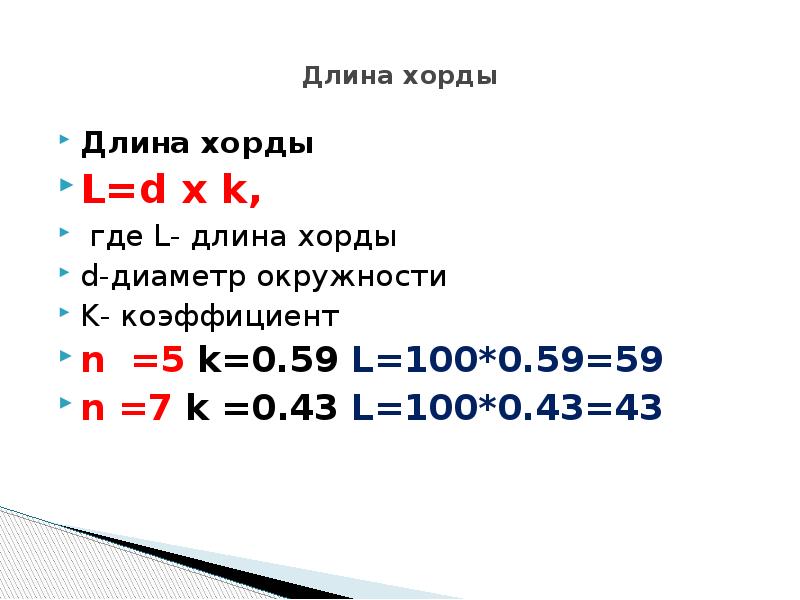

Длина хорды Длина хорды L=d х k, где L- длина хорды d-диаметр окружности K- коэффициент n =5 k=0.59 L=100*0.59=59 n =7 k =0.43 L=100*0.43=43
Описание слайда:
Длина хорды Длина хорды L=d х k, где L- длина хорды d-диаметр окружности K- коэффициент n =5 k=0.59 L=100*0.59=59 n =7 k =0.43 L=100*0.43=43

Слайд 15

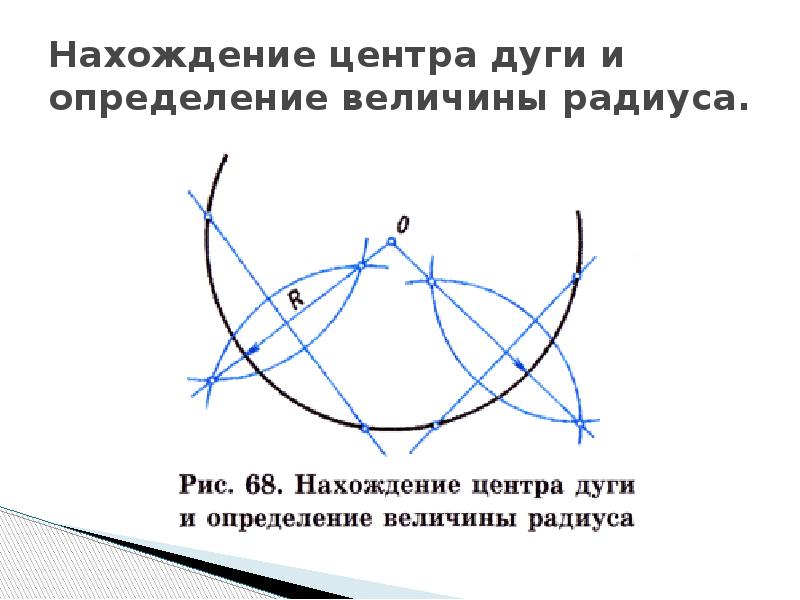

Нахождение центра дуги и определение величины радиуса.
Описание слайда:
Нахождение центра дуги и определение величины радиуса.

Слайд 16


СОПРЯЖЕНИЕ Плавный переход одной линии в другую или одной кривой в другую кривую
Описание слайда:
СОПРЯЖЕНИЕ Плавный переход одной линии в другую или одной кривой в другую кривую

Слайд 17

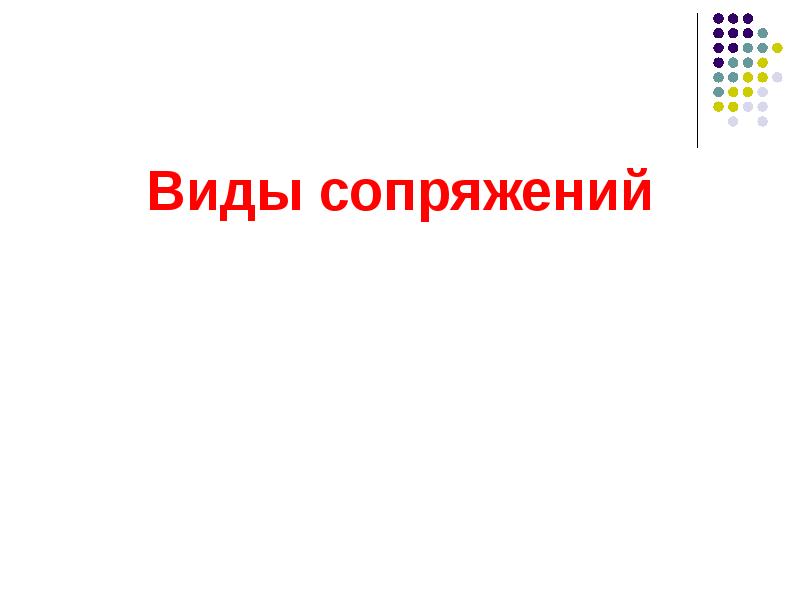

Виды сопряжений Виды сопряжений
Описание слайда:
Виды сопряжений Виды сопряжений

Слайд 18

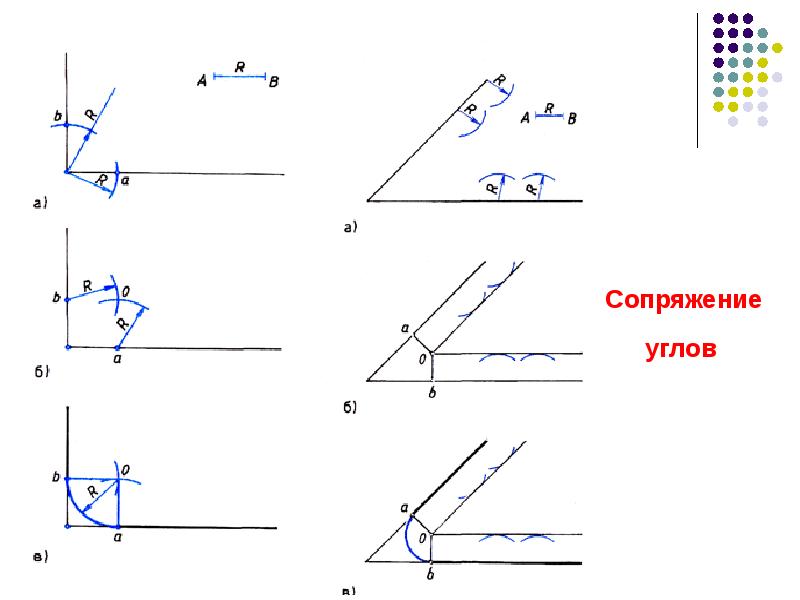

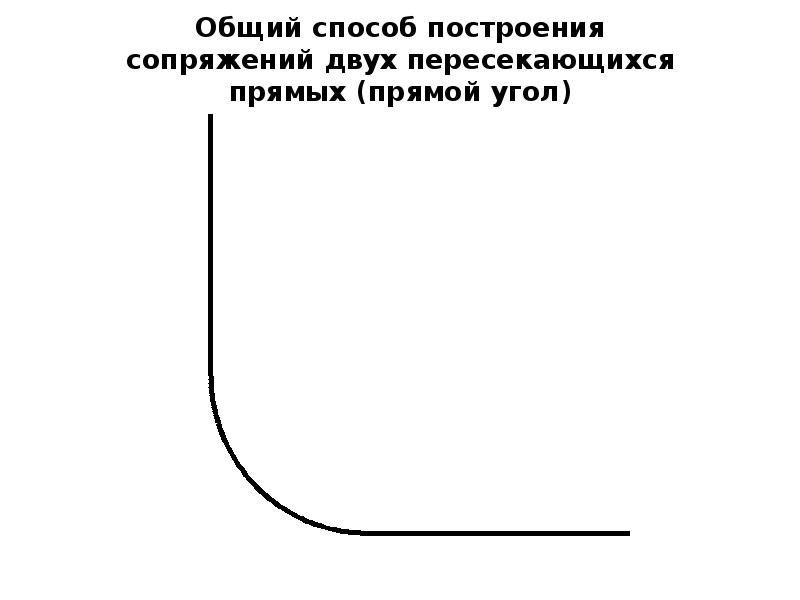

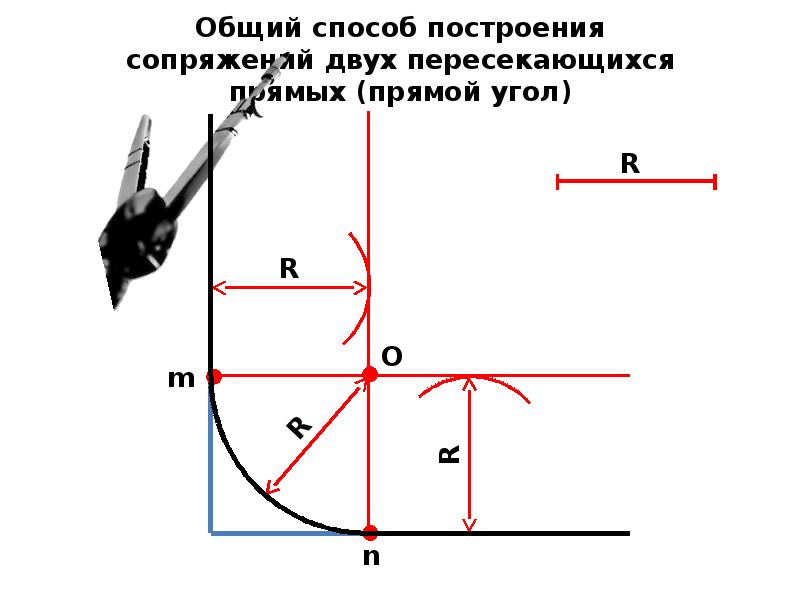

Сопряжение углов
Описание слайда:
Сопряжение углов

Слайд 19


Геометрические построения, слайд №19
Описание слайда:

Слайд 20


Геометрические построения, слайд №20
Описание слайда:

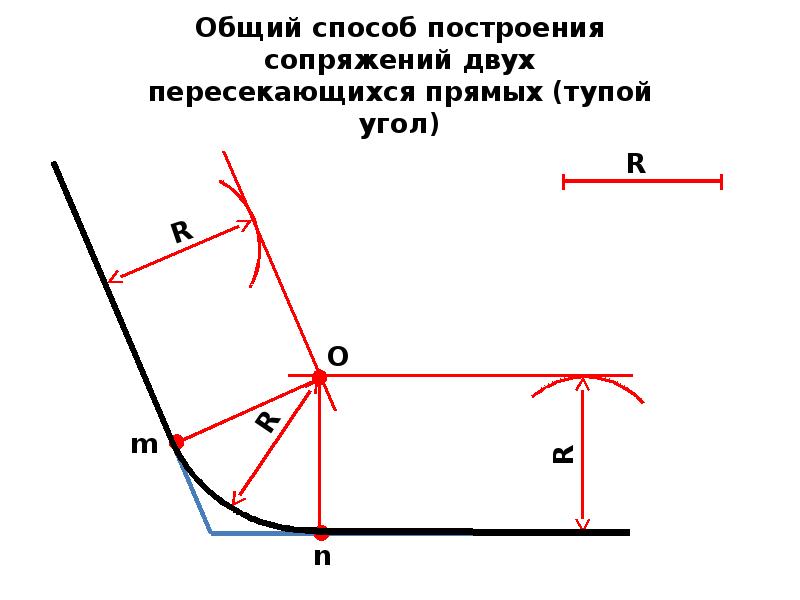

Слайд 21


Геометрические построения, слайд №21
Описание слайда:

Слайд 22


Геометрические построения, слайд №22
Описание слайда:

Слайд 23

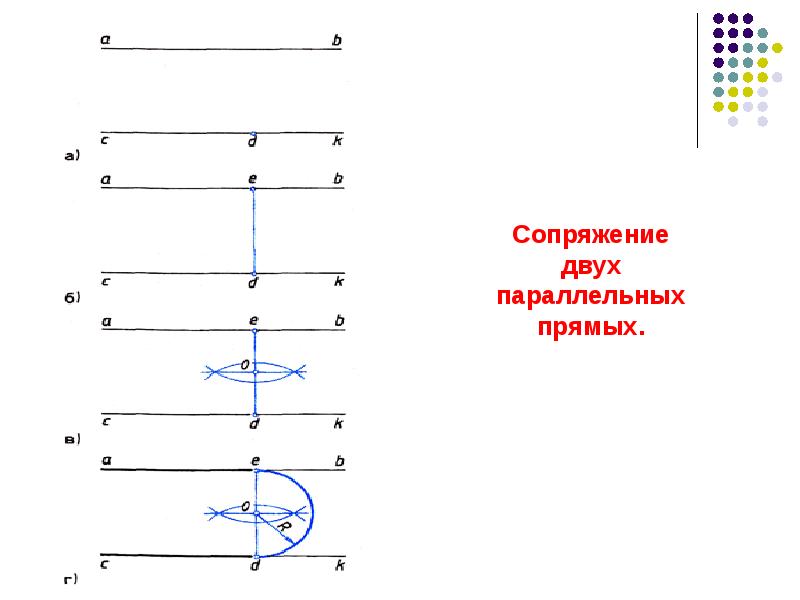

Сопряжение двух параллельных прямых.
Описание слайда:
Сопряжение двух параллельных прямых.

Слайд 24


Сопряжение дуги с дугой
Описание слайда:
Сопряжение дуги с дугой

Слайд 25


Сопряжение 2 дуг при помощи третьей дуги(внешнее касание)
Описание слайда:
Сопряжение 2 дуг при помощи третьей дуги(внешнее касание)

Слайд 26


Геометрические построения, слайд №26
Описание слайда:

Слайд 27


Сопряжение 2 дуг при помощи третьей дуги(внутреннее касание)
Описание слайда:
Сопряжение 2 дуг при помощи третьей дуги(внутреннее касание)

Слайд 28


Геометрические построения, слайд №28
Описание слайда:

Слайд 29

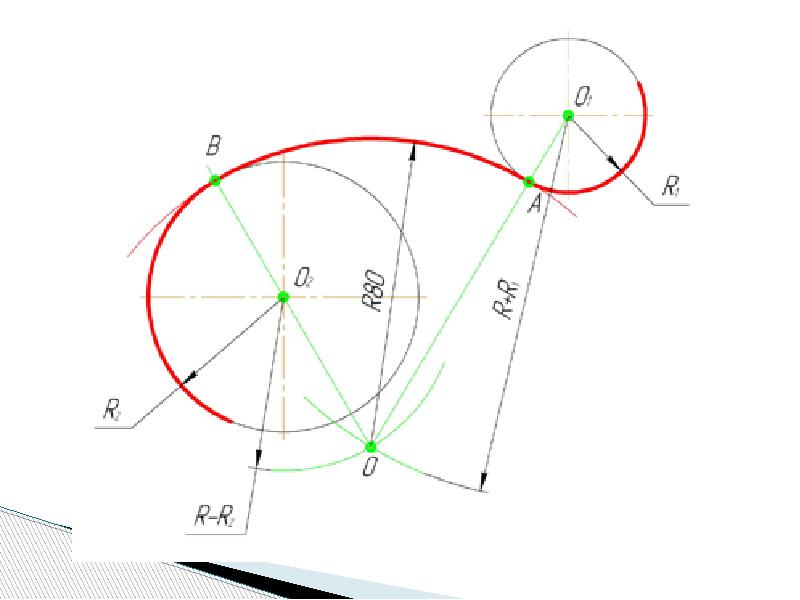

Смешанное сопряжение дуг окружностей Смешанным сопряжением дуг является сопряжение, при котором центр одной из сопрягаемых дуг (O1) лежит за...
Описание слайда:
Смешанное сопряжение дуг окружностей Смешанным сопряжением дуг является сопряжение, при котором центр одной из сопрягаемых дуг (O1) лежит за пределами сопрягающей их дуги радиуса R, а центр другой окружности(O2) – внутри её. На иллюстрации ниже приведён пример смешанного сопряжения окружностей. Сначала находим центр сопряжения, точку O. Для нахождения центра сопряжения строим дуги окружностей с радиусами R+R1, из центра окружности радиуса R1 точки O1, и R-R2, из центра окружности радиуса R2 точки O2. После чего соединяем центр сопряжения точку O с центрами окружностей O1 и O2 прямыми и на пересечении с линиями соответствующих окружностей получаем точки сопряжения A и B. Затем строим сопряжение.

Слайд 30


Геометрические построения, слайд №30
Описание слайда:

Слайд 31


ПРАКТИЧЕСКАЯ РАБОТА № 2 Тема: Чертеж деталей с применением сопряжений, уклоном и конусностью
Описание слайда:
ПРАКТИЧЕСКАЯ РАБОТА № 2 Тема: Чертеж деталей с применением сопряжений, уклоном и конусностью

Слайд 32


Задания к работе №2 Контуры технических деталей
Описание слайда:
Задания к работе №2 Контуры технических деталей

Слайд 33

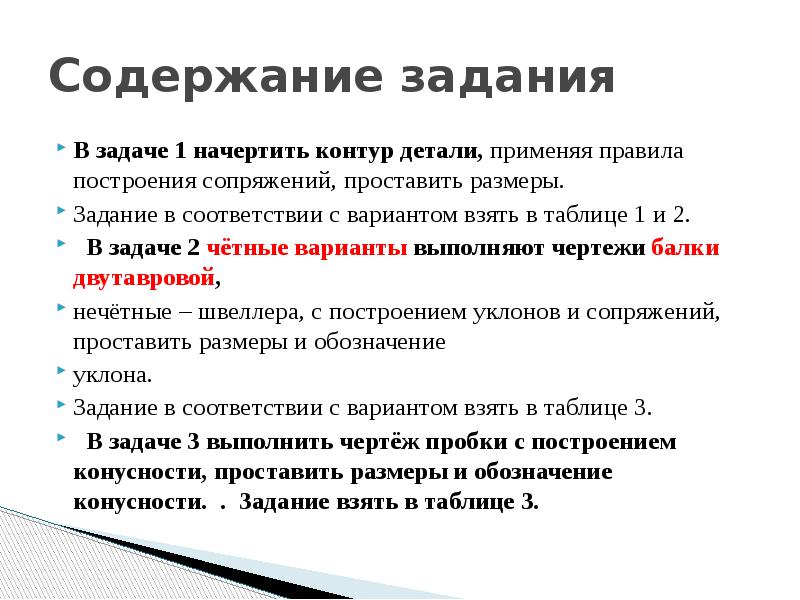

Содержание задания В задаче 1 начертить контур детали, применяя правила построения сопряжений, проставить размеры. Задание в соответствии с вариантом...
Описание слайда:
Содержание задания В задаче 1 начертить контур детали, применяя правила построения сопряжений, проставить размеры. Задание в соответствии с вариантом взять в таблице 1 и 2. В задаче 2 чётные варианты выполняют чертежи балки двутавровой, нечётные – швеллера, с построением уклонов и сопряжений, проставить размеры и обозначение уклона. Задание в соответствии с вариантом взять в таблице 3. В задаче 3 выполнить чертёж пробки с построением конусности, проставить размеры и обозначение конусности. . Задание взять в таблице 3.
