Слайд 1

Описание слайда:

Гигиенические требования к искусственной освещенности различных помещений, нормативы

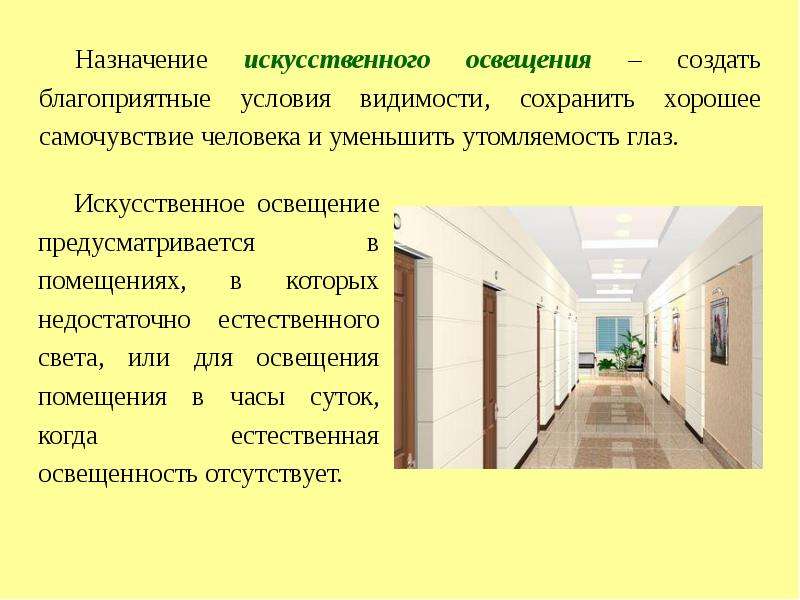

Слайд 2

Описание слайда:

Искусственное освещение предусматривается в помещениях, в которых недостаточно естественного света, или для освещения помещения в часы суток, когда естественная освещенность отсутствует. Искусственное освещение предусматривается в помещениях, в которых недостаточно естественного света, или для освещения помещения в часы суток, когда естественная освещенность отсутствует.

Слайд 3

Описание слайда:

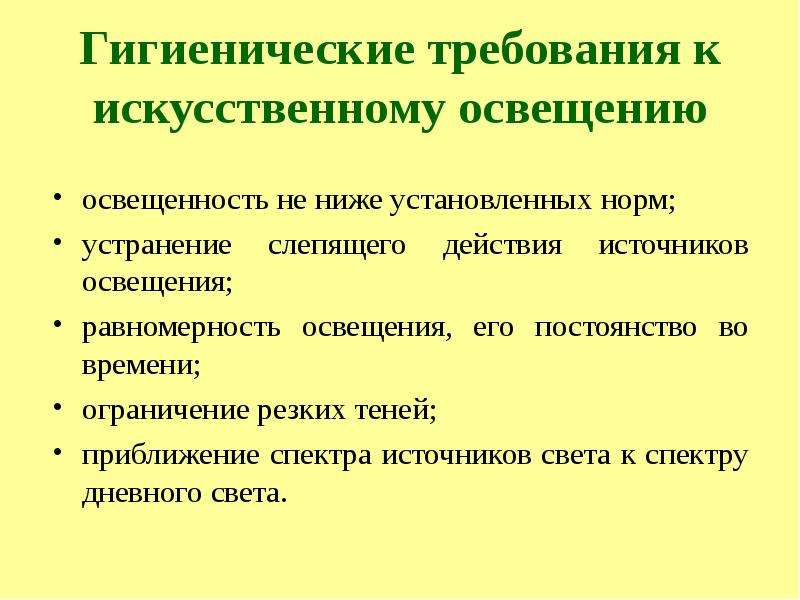

Гигиенические требования к искусственному освещению освещенность не ниже установленных норм; устранение слепящего действия источников освещения; равномерность освещения, его постоянство во времени; ограничение резких теней; приближение спектра источников света к спектру дневного света.

Слайд 4

Описание слайда:

Гигиеническая оценка искусственного освещения При оценке искусственного освещения обращают внимание на: вид источника света (лампы накаливания, лампы люминесцентные и др.); систему освещения (общее, местное, комбинированное); тип осветительных приборов (прямого, отраженного, рассеянного света); высоту подсвета и порядок размещения осветительных приборов.

Слайд 5

Описание слайда:

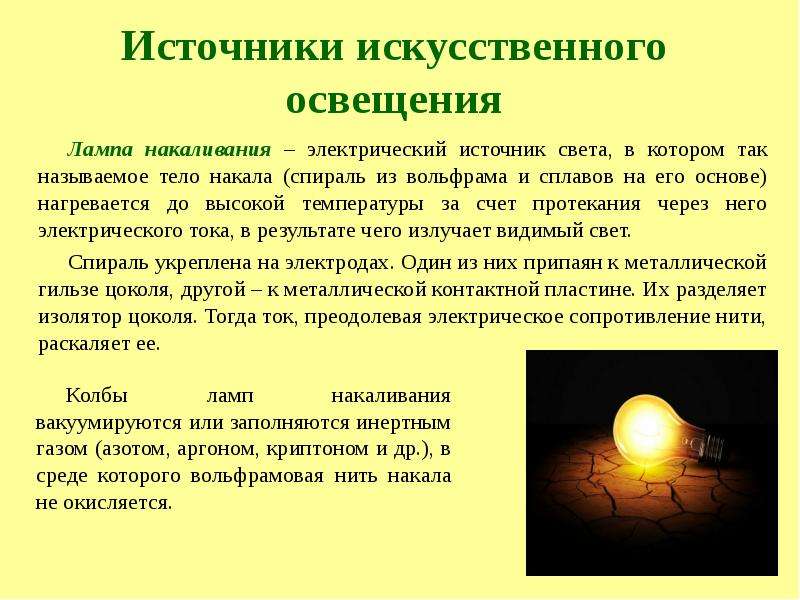

Лампа накаливания – электрический источник света, в котором так называемое тело накала (спираль из вольфрама и сплавов на его основе) нагревается до высокой температуры за счет протекания через него электрического тока, в результате чего излучает видимый свет. Лампа накаливания – электрический источник света, в котором так называемое тело накала (спираль из вольфрама и сплавов на его основе) нагревается до высокой температуры за счет протекания через него электрического тока, в результате чего излучает видимый свет. Спираль укреплена на электродах. Один из них припаян к металлической гильзе цоколя, другой – к металлической контактной пластине. Их разделяет изолятор цоколя. Тогда ток, преодолевая электрическое сопротивление нити, раскаляет ее.

Слайд 6

Описание слайда:

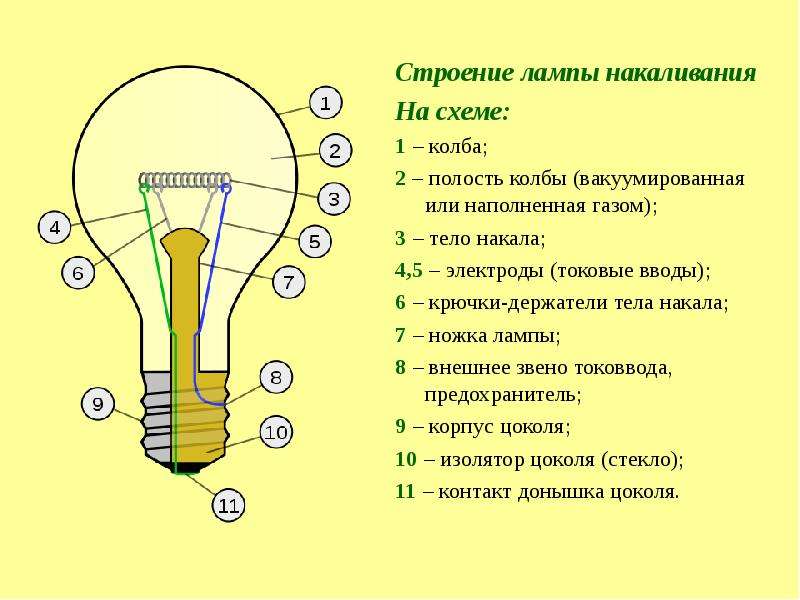

Строение лампы накаливания Строение лампы накаливания На схеме: 1 – колба; 2 – полость колбы (вакуумированная или наполненная газом); 3 – тело накала; 4,5 – электроды (токовые вводы); 6 – крючки-держатели тела накала; 7 – ножка лампы; 8 – внешнее звено токоввода, предохранитель; 9 – корпус цоколя; 10 – изолятор цоколя (стекло); 11 – контакт донышка цоколя.

Слайд 7

Описание слайда:

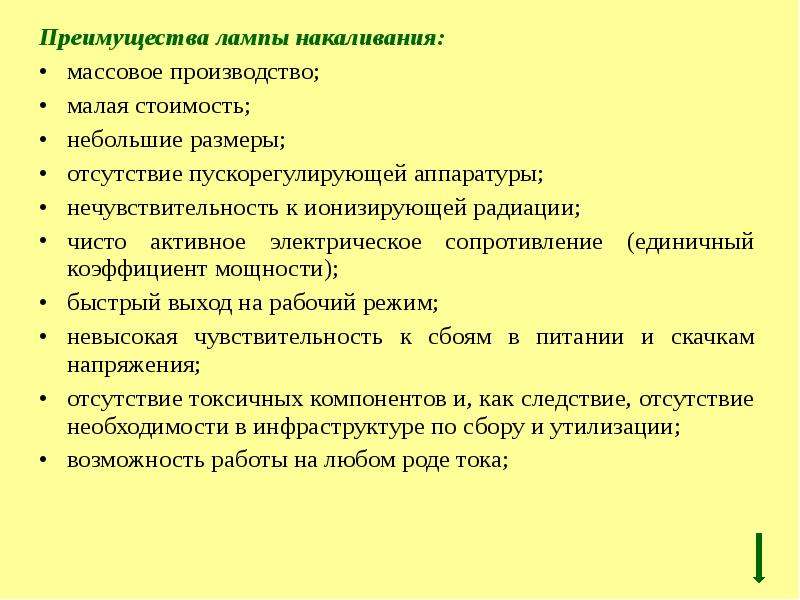

Преимущества лампы накаливания: Преимущества лампы накаливания: массовое производство; малая стоимость; небольшие размеры; отсутствие пускорегулирующей аппаратуры; нечувствительность к ионизирующей радиации; чисто активное электрическое сопротивление (единичный коэффициент мощности); быстрый выход на рабочий режим; невысокая чувствительность к сбоям в питании и скачкам напряжения; отсутствие токсичных компонентов и, как следствие, отсутствие необходимости в инфраструктуре по сбору и утилизации; возможность работы на любом роде тока;

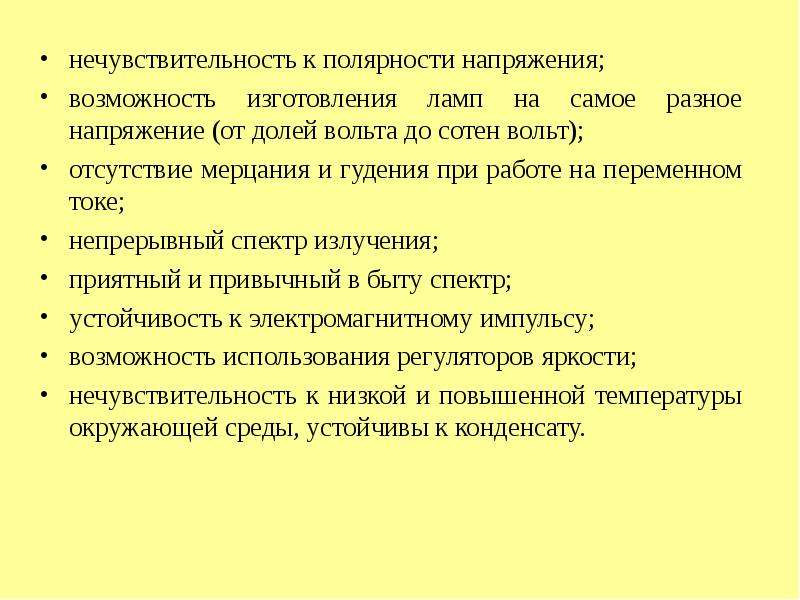

Слайд 8

Описание слайда:

нечувствительность к полярности напряжения; нечувствительность к полярности напряжения; возможность изготовления ламп на самое разное напряжение (от долей вольта до сотен вольт); отсутствие мерцания и гудения при работе на переменном токе; непрерывный спектр излучения; приятный и привычный в быту спектр; устойчивость к электромагнитному импульсу; возможность использования регуляторов яркости; нечувствительность к низкой и повышенной температуры окружающей среды, устойчивы к конденсату.

Слайд 9

Описание слайда:

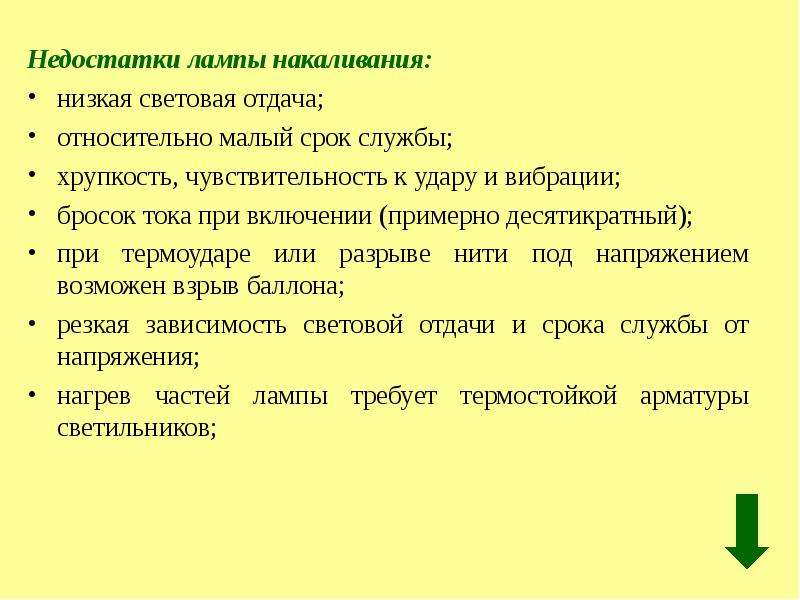

Недостатки лампы накаливания: Недостатки лампы накаливания: низкая световая отдача; относительно малый срок службы; хрупкость, чувствительность к удару и вибрации; бросок тока при включении (примерно десятикратный); при термоударе или разрыве нити под напряжением возможен взрыв баллона; резкая зависимость световой отдачи и срока службы от напряжения; нагрев частей лампы требует термостойкой арматуры светильников;

Слайд 10

Описание слайда:

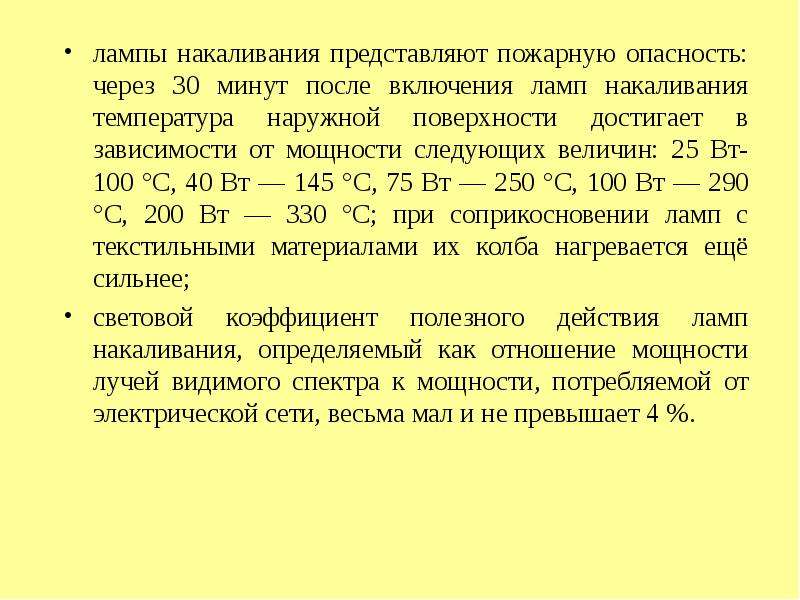

лампы накаливания представляют пожарную опасность: через 30 минут после включения ламп накаливания температура наружной поверхности достигает в зависимости от мощности следующих величин: 25 Вт-100 °C, 40 Вт — 145 °C, 75 Вт — 250 °C, 100 Вт — 290 °C, 200 Вт — 330 °C; при соприкосновении ламп с текстильными материалами их колба нагревается ещё сильнее; лампы накаливания представляют пожарную опасность: через 30 минут после включения ламп накаливания температура наружной поверхности достигает в зависимости от мощности следующих величин: 25 Вт-100 °C, 40 Вт — 145 °C, 75 Вт — 250 °C, 100 Вт — 290 °C, 200 Вт — 330 °C; при соприкосновении ламп с текстильными материалами их колба нагревается ещё сильнее; световой коэффициент полезного действия ламп накаливания, определяемый как отношение мощности лучей видимого спектра к мощности, потребляемой от электрической сети, весьма мал и не превышает 4 %.

Слайд 11

Описание слайда:

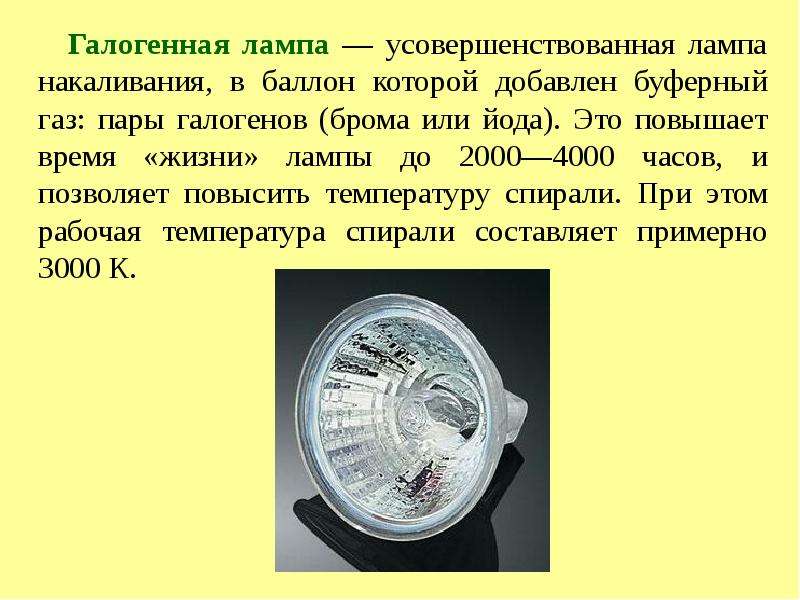

Слайд 12

Описание слайда:

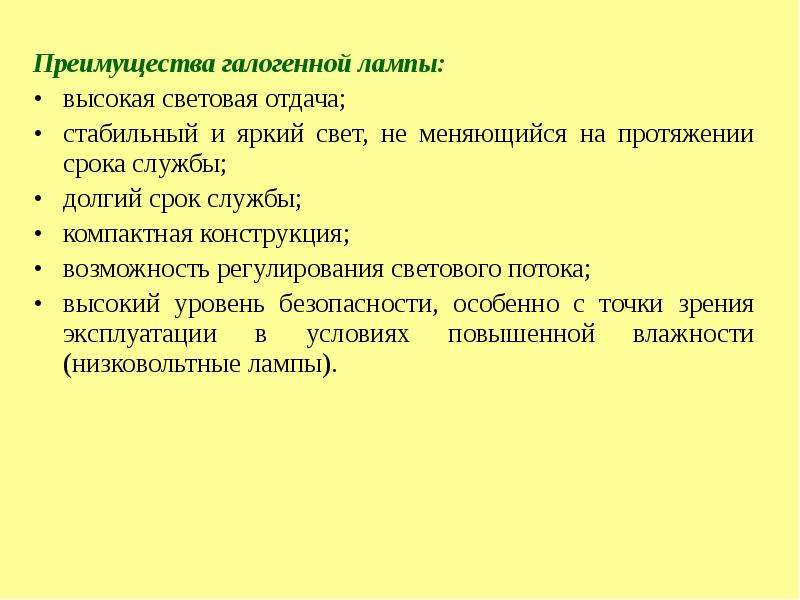

Преимущества галогенной лампы: Преимущества галогенной лампы: высокая световая отдача; стабильный и яркий свет, не меняющийся на протяжении срока службы; долгий срок службы; компактная конструкция; возможность регулирования светового потока; высокий уровень безопасности, особенно с точки зрения эксплуатации в условиях повышенной влажности (низковольтные лампы).

Слайд 13

Описание слайда:

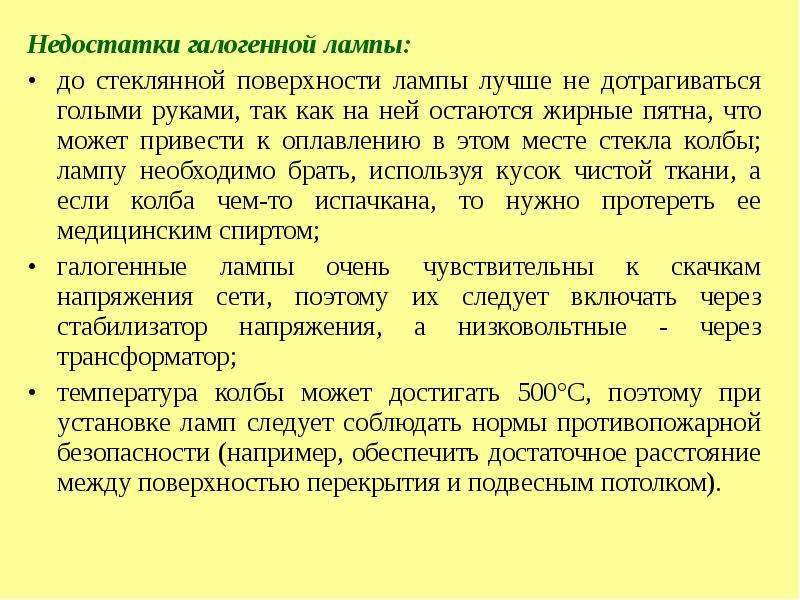

Недостатки галогенной лампы: Недостатки галогенной лампы: до стеклянной поверхности лампы лучше не дотрагиваться голыми руками, так как на ней остаются жирные пятна, что может привести к оплавлению в этом месте стекла колбы; лампу необходимо брать, используя кусок чистой ткани, а если колба чем-то испачкана, то нужно протереть ее медицинским спиртом; галогенные лампы очень чувствительны к скачкам напряжения сети, поэтому их следует включать через стабилизатор напряжения, а низковольтные - через трансформатор; температура колбы может достигать 500°С, поэтому при установке ламп следует соблюдать нормы противопожарной безопасности (например, обеспечить достаточное расстояние между поверхностью перекрытия и подвесным потолком).

Слайд 14

Описание слайда:

Люминесцентная лампа – газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не превышает нескольких процентов. Люминесцентная лампа – газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не превышает нескольких процентов.

Слайд 15

Описание слайда:

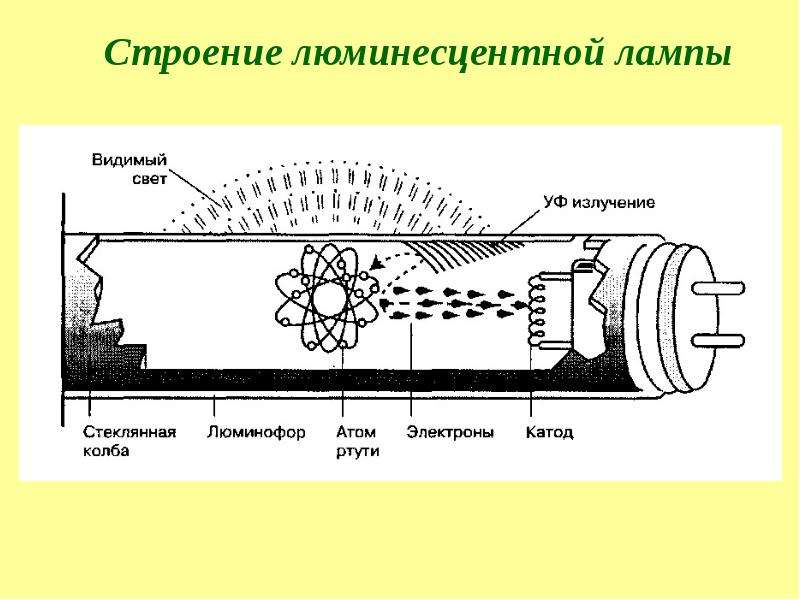

Строение люминесцентной лампы Строение люминесцентной лампы

Слайд 16

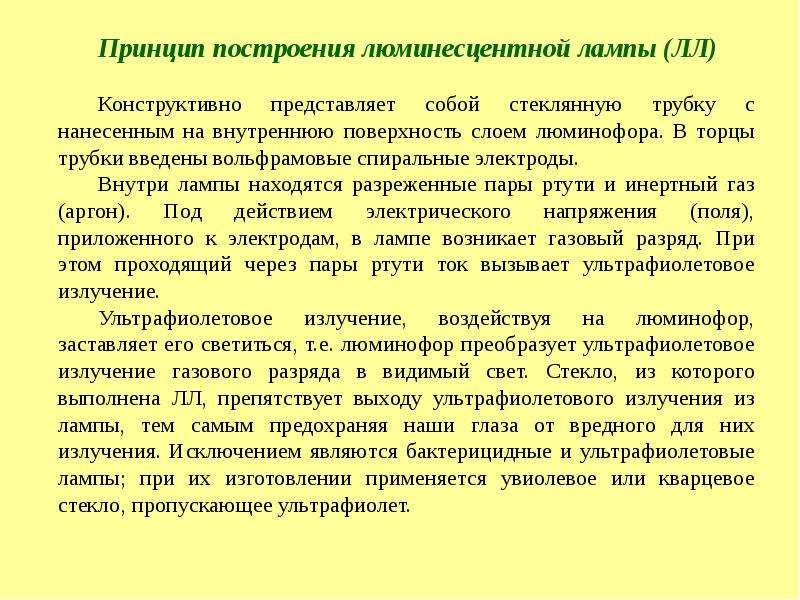

Описание слайда:

Слайд 17

Описание слайда:

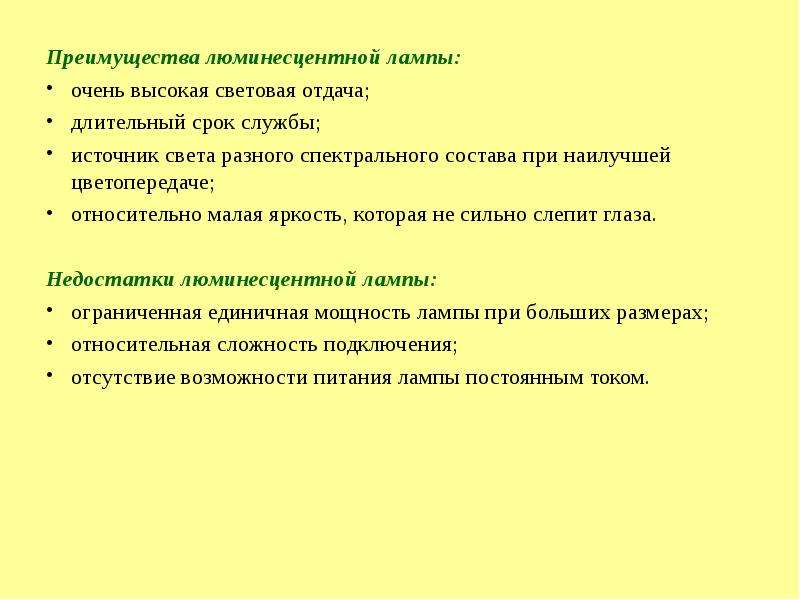

Преимущества люминесцентной лампы: Преимущества люминесцентной лампы: очень высокая световая отдача; длительный срок службы; источник света разного спектрального состава при наилучшей цветопередаче; относительно малая яркость, которая не сильно слепит глаза. Недостатки люминесцентной лампы: ограниченная единичная мощность лампы при больших размерах; относительная сложность подключения; отсутствие возможности питания лампы постоянным током.

Слайд 18

Описание слайда:

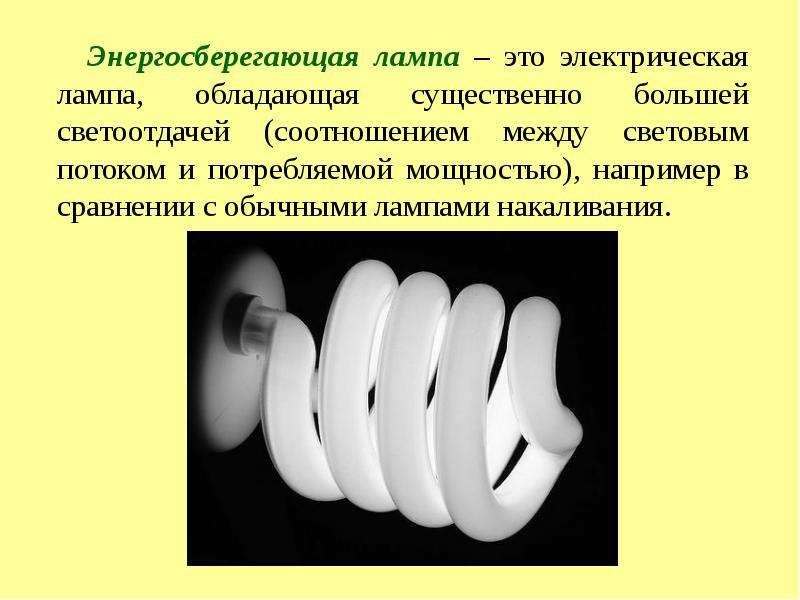

Энергосберегающая лампа – это электрическая лампа, обладающая существенно большей светоотдачей (соотношением между световым потоком и потребляемой мощностью), например в сравнении с обычными лампами накаливания. Энергосберегающая лампа – это электрическая лампа, обладающая существенно большей светоотдачей (соотношением между световым потоком и потребляемой мощностью), например в сравнении с обычными лампами накаливания.

Слайд 19

Описание слайда:

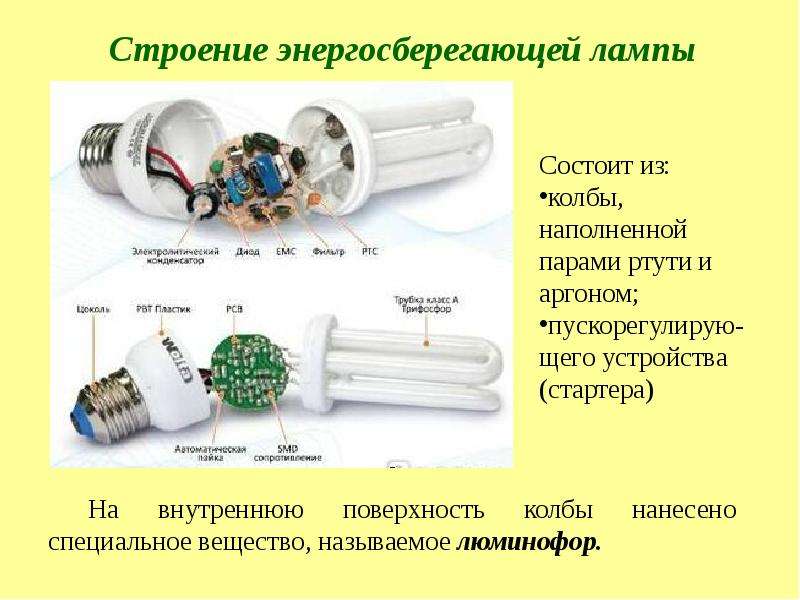

Строение энергосберегающей лампы Строение энергосберегающей лампы

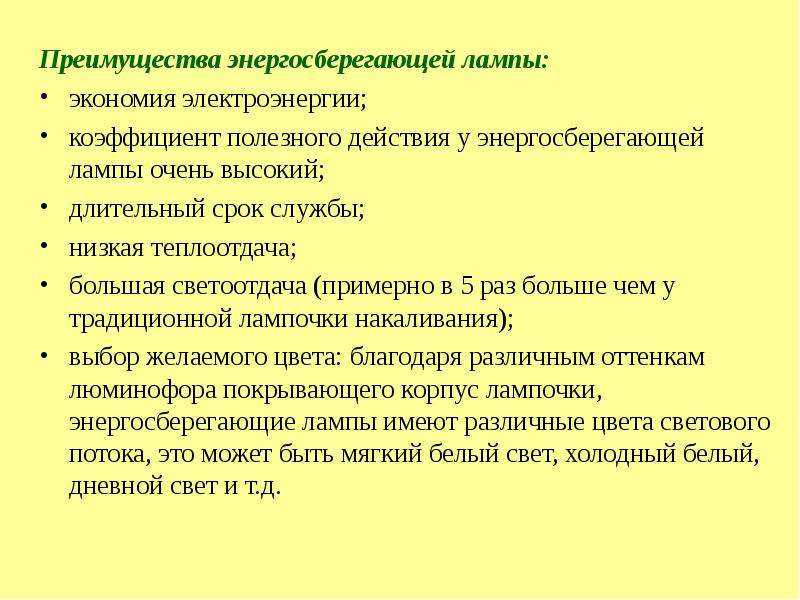

Слайд 20

Описание слайда:

Преимущества энергосберегающей лампы: Преимущества энергосберегающей лампы: экономия электроэнергии; коэффициент полезного действия у энергосберегающей лампы очень высокий; длительный срок службы; низкая теплоотдача; большая светоотдача (примерно в 5 раз больше чем у традиционной лампочки накаливания); выбор желаемого цвета: благодаря различным оттенкам люминофора покрывающего корпус лампочки, энергосберегающие лампы имеют различные цвета светового потока, это может быть мягкий белый свет, холодный белый, дневной свет и т.д.

Слайд 21

Описание слайда:

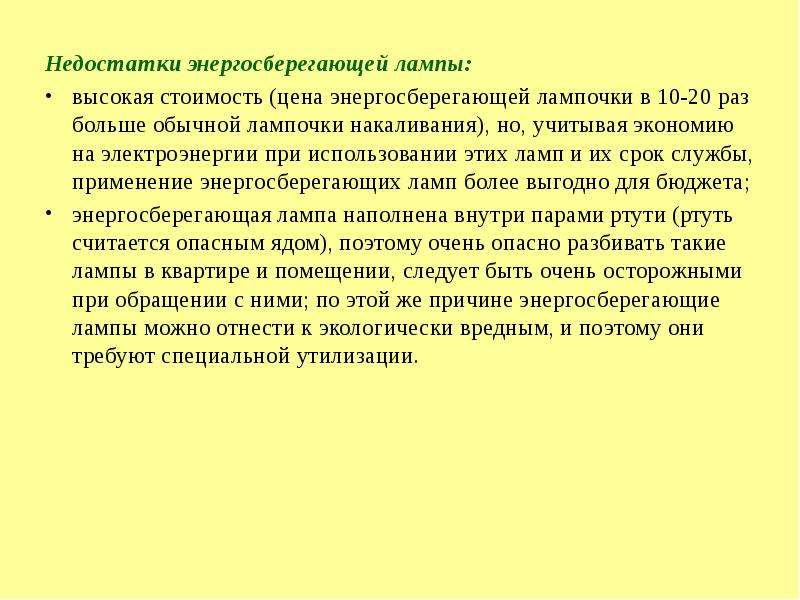

Недостатки энергосберегающей лампы: Недостатки энергосберегающей лампы: высокая стоимость (цена энергосберегающей лампочки в 10-20 раз больше обычной лампочки накаливания), но, учитывая экономию на электроэнергии при использовании этих ламп и их срок службы, применение энергосберегающих ламп более выгодно для бюджета; энергосберегающая лампа наполнена внутри парами ртути (ртуть считается опасным ядом), поэтому очень опасно разбивать такие лампы в квартире и помещении, следует быть очень осторожными при обращении с ними; по этой же причине энергосберегающие лампы можно отнести к экологически вредным, и поэтому они требуют специальной утилизации.

Слайд 22

Описание слайда:

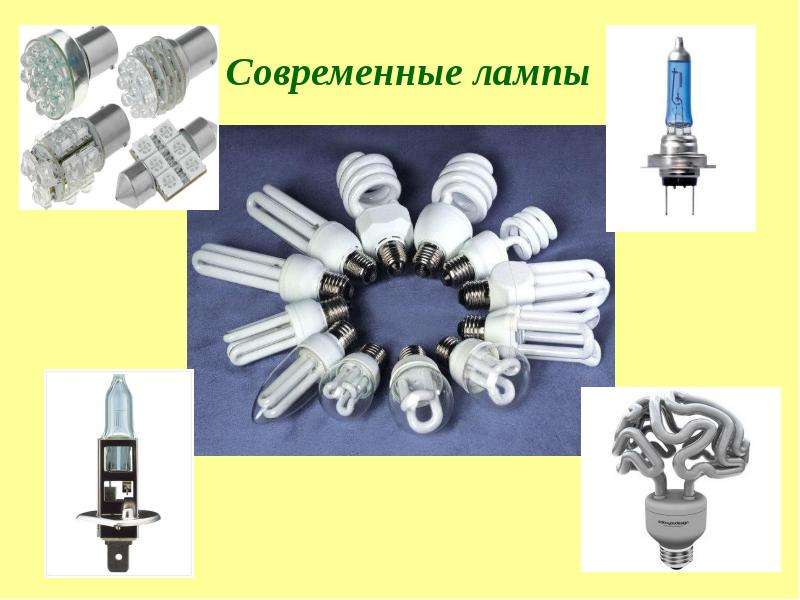

Современные лампы

Слайд 23

Описание слайда:

Классификация светильников I. По распределению светового потока прямого света; рассеянного света; отраженного света II. По конструктивному исполнению открытые; закрытые; влагозащищенные; пыленепроницаемые; для агрессивных сред; взрывозащищенные.

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

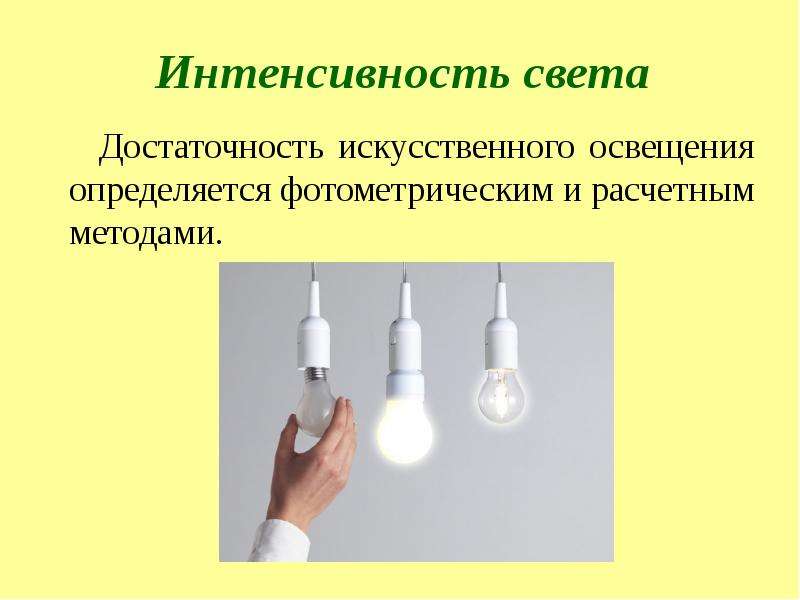

Интенсивность света Достаточность искусственного освещения определяется фотометрическим и расчетным методами.

Слайд 26

Описание слайда:

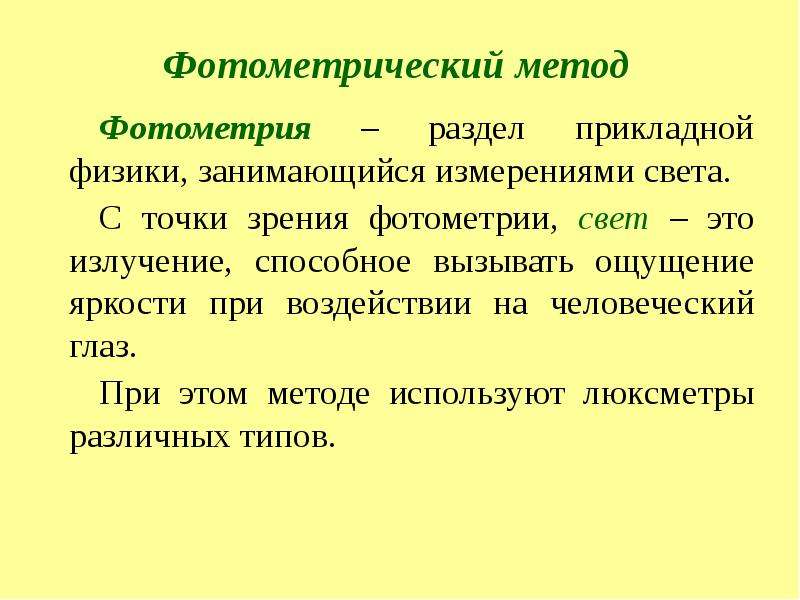

Фотометрический метод Фотометрия – раздел прикладной физики, занимающийся измерениями света. С точки зрения фотометрии, свет – это излучение, способное вызывать ощущение яркости при воздействии на человеческий глаз. При этом методе используют люксметры различных типов.

Слайд 27

Описание слайда:

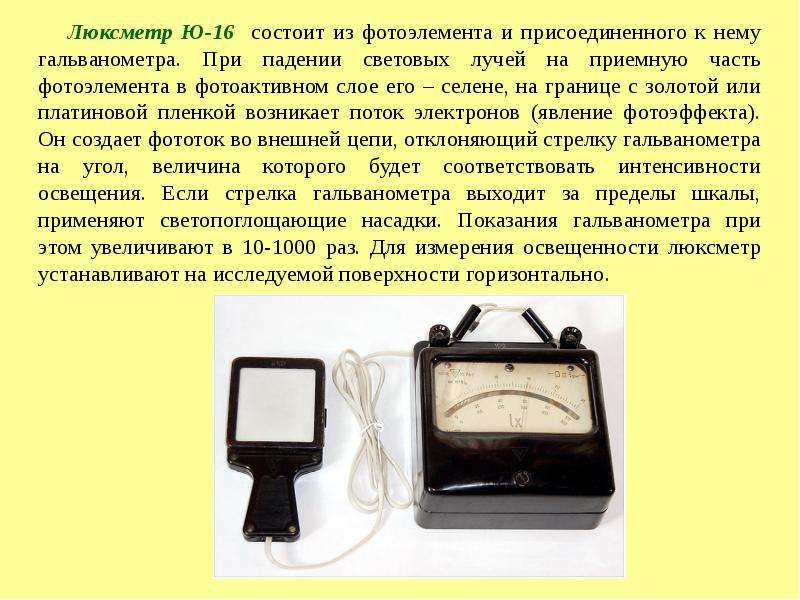

Люксметр Ю-16 состоит из фотоэлемента и присоединенного к нему гальванометра. При падении световых лучей на приемную часть фотоэлемента в фотоактивном слое его – селене, на границе с золотой или платиновой пленкой возникает поток электронов (явление фотоэффекта). Он создает фототок во внешней цепи, отклоняющий стрелку гальванометра на угол, величина которого будет соответствовать интенсивности освещения. Если стрелка гальванометра выходит за пределы шкалы, применяют светопоглощающие насадки. Показания гальванометра при этом увеличивают в 10-1000 раз. Для измерения освещенности люксметр устанавливают на исследуемой поверхности горизонтально. Люксметр Ю-16 состоит из фотоэлемента и присоединенного к нему гальванометра. При падении световых лучей на приемную часть фотоэлемента в фотоактивном слое его – селене, на границе с золотой или платиновой пленкой возникает поток электронов (явление фотоэффекта). Он создает фототок во внешней цепи, отклоняющий стрелку гальванометра на угол, величина которого будет соответствовать интенсивности освещения. Если стрелка гальванометра выходит за пределы шкалы, применяют светопоглощающие насадки. Показания гальванометра при этом увеличивают в 10-1000 раз. Для измерения освещенности люксметр устанавливают на исследуемой поверхности горизонтально.

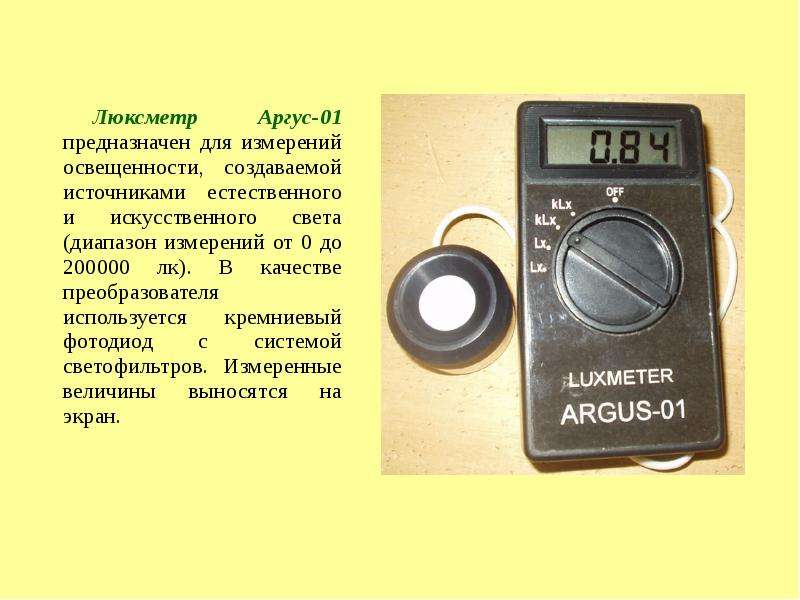

Слайд 28

Описание слайда:

Люксметр Аргус-01 предназначен для измерений освещенности, создаваемой источниками естественного и искусственного света (диапазон измерений от 0 до 200000 лк). В качестве преобразователя используется кремниевый фотодиод с системой светофильтров. Измеренные величины выносятся на экран. Люксметр Аргус-01 предназначен для измерений освещенности, создаваемой источниками естественного и искусственного света (диапазон измерений от 0 до 200000 лк). В качестве преобразователя используется кремниевый фотодиод с системой светофильтров. Измеренные величины выносятся на экран.

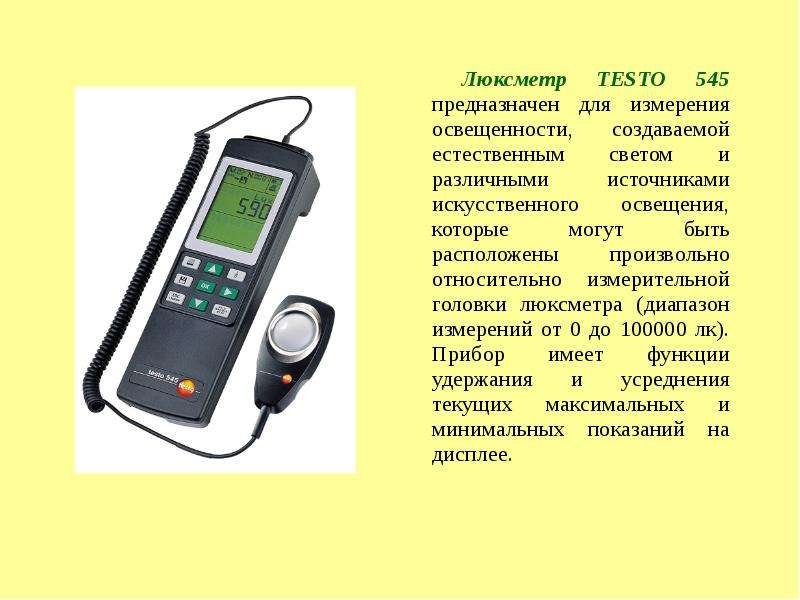

Слайд 29

Описание слайда:

Люксметр TESTO 545 предназначен для измерения освещенности, создаваемой естественным светом и различными источниками искусственного освещения, которые могут быть расположены произвольно относительно измерительной головки люксметра (диапазон измерений от 0 до 100000 лк). Прибор имеет функции удержания и усреднения текущих максимальных и минимальных показаний на дисплее. Люксметр TESTO 545 предназначен для измерения освещенности, создаваемой естественным светом и различными источниками искусственного освещения, которые могут быть расположены произвольно относительно измерительной головки люксметра (диапазон измерений от 0 до 100000 лк). Прибор имеет функции удержания и усреднения текущих максимальных и минимальных показаний на дисплее.

Слайд 30

Описание слайда:

Нормы искусственного освещения для жилых помещений и больничных палат при лампах накаливания 50 лк, люминесцентных лампах – 100 лк, для учебных комнат при ЛН – 150 лк и ЛЛ – 300 лк, для операционных – 200 лк и 400 лк соответственно.

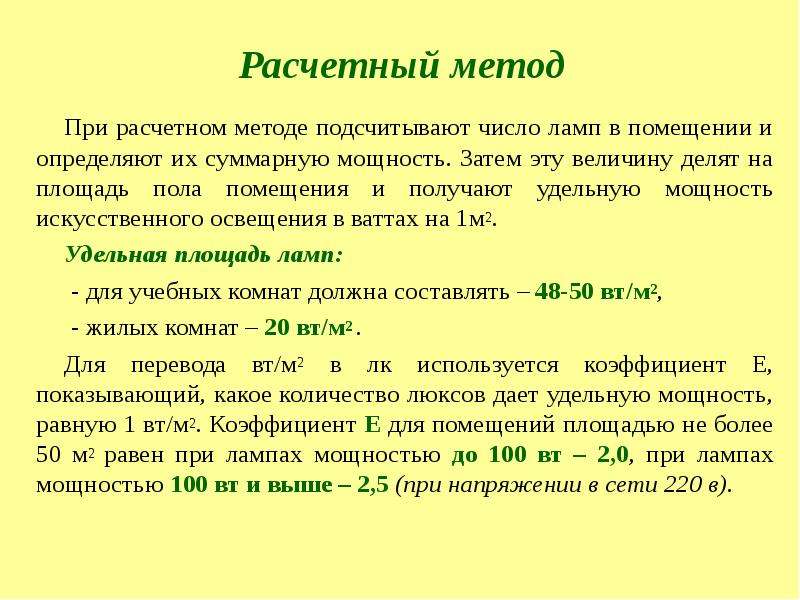

Слайд 31

Описание слайда:

Расчетный метод При расчетном методе подсчитывают число ламп в помещении и определяют их суммарную мощность. Затем эту величину делят на площадь пола помещения и получают удельную мощность искусственного освещения в ваттах на 1м2. Удельная площадь ламп: - для учебных комнат должна составлять – 48-50 вт/м2, - жилых комнат – 20 вт/м2 . Для перевода вт/м2 в лк используется коэффициент Е, показывающий, какое количество люксов дает удельную мощность, равную 1 вт/м2. Коэффициент Е для помещений площадью не более 50 м2 равен при лампах мощностью до 100 вт – 2,0, при лампах мощностью 100 вт и выше – 2,5 (при напряжении в сети 220 в).
