Слайд 1

Описание слайда:

Графическое представление Газовых процессов

Слайд 2

Описание слайда:

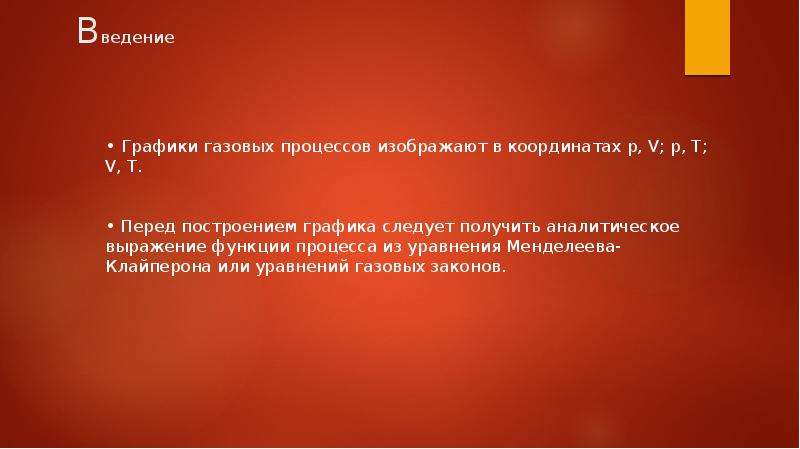

Введение • Графики газовых процессов изображают в координатах p, V; р, Т; V, Т. • Перед построением графика следует получить аналитическое выражение функции процесса из уравнения Менделеева-Клайперона или уравнений газовых законов.

Слайд 3

Описание слайда:

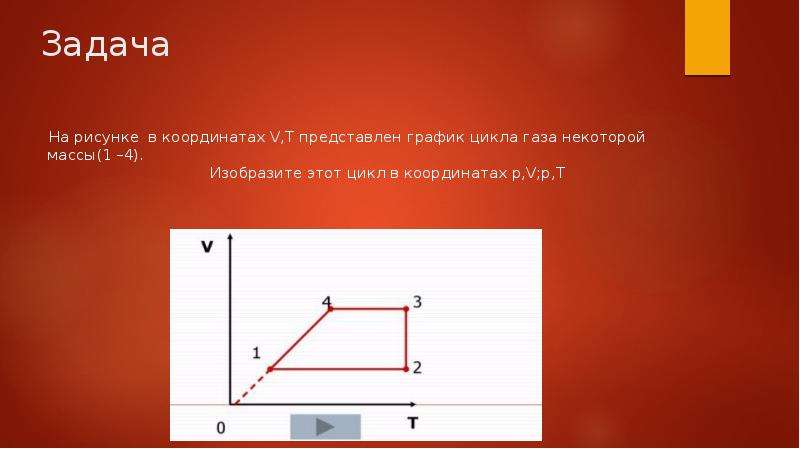

Задача

Слайд 4

Описание слайда:

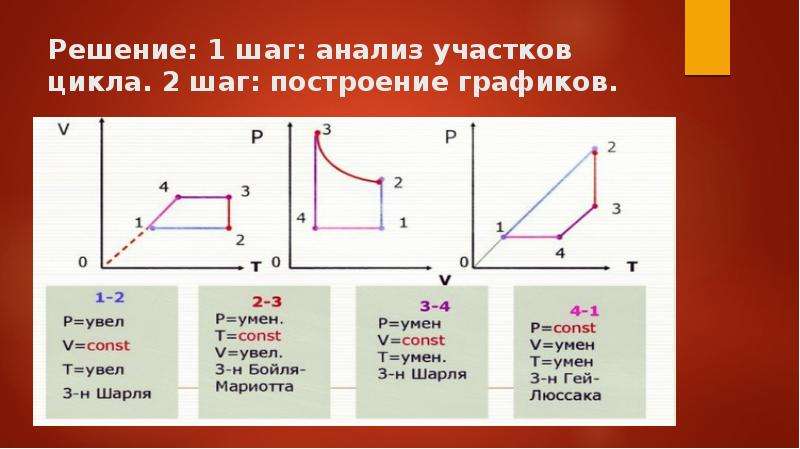

Решение: 1 шаг: анализ участков цикла. 2 шаг: построение графиков.

Слайд 5

Описание слайда:

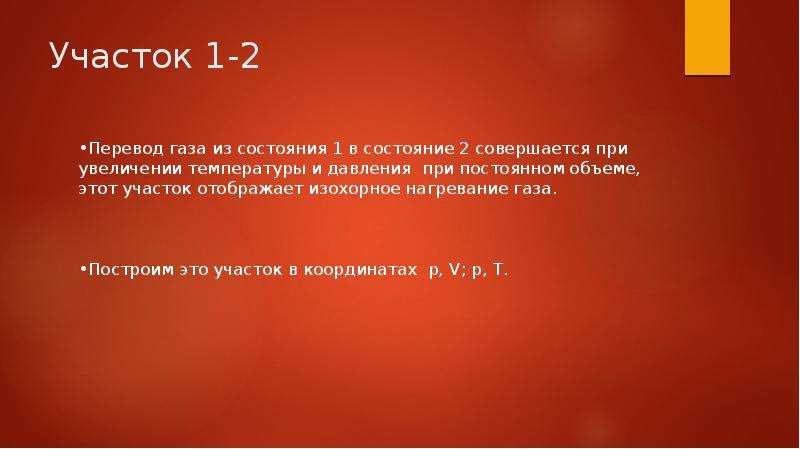

Участок 1-2 •Перевод газа из состояния 1 в состояние 2 совершается при увеличении температуры и давления при постоянном объеме, этот участок отображает изохорное нагревание газа. •Построим это участок в координатах р, V; р, Т.

Слайд 6

Описание слайда:

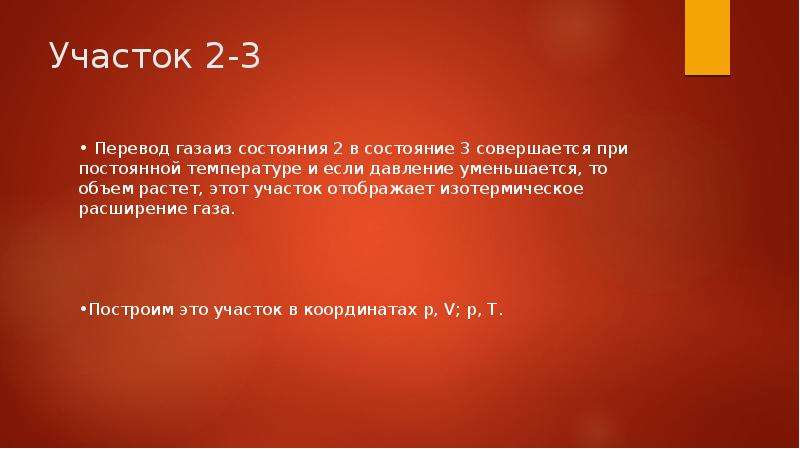

Участок 2-3 • Перевод газаиз состояния 2 в состояние 3 совершается при постоянной температуре и если давление уменьшается, то объем растет, этот участок отображает изотермическое расширение газа. •Построим это участок в координатах р, V; р, Т.

Слайд 7

Описание слайда:

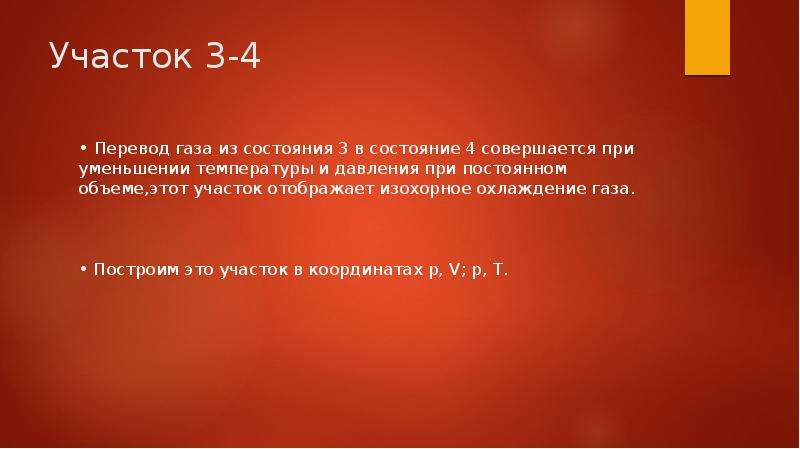

Участок 3-4 • Перевод газа из состояния 3 в состояние 4 совершается при уменьшении температуры и давления при постоянном объеме,этот участок отображает изохорное охлаждение газа. • Построим это участок в координатах р, V; р, Т.

Слайд 8

Описание слайда:

Участок 4-1 • Перевод газа из состояния 4 в состояние 1 совершается при уменьшении температуры и объема при постоянном давлении, этот участок отображает изобарное сжатие газа. • Построим это участок в координатах р, V; р, Т.
